Разновидности светодиодов
SMD диоды монтируются
на гибкую ленту при помощи технологии поверхностного монтажа (припаиваются к плате).
Корпуса DIP оснащены ножками, поэтому перед пайкой крепятся на гибкой плате. Полосы
с SMD плоские, излучают свет параллельно монтажной плоскости. DIP – это цепочка
из цилиндров, которая используется при тюнинге трaнcпортных средств, для
оформления больших банкетных залов, фасадов, конструкций наружной рекламы,
площадей, даже деревьев.
Для изготовления монохромных (одноцветных) светодиодных лент используются однотипные диоды. Они могут излучать красный, желтый, зеленый, синий, белый свет, реже оранжевый или розовый. Доступны изделия с ультрафиолетовым и инфpaкрасным излучением для медицинских учреждений, оранжерей, теплиц. Белый свет имеет различные оттенки: желтоватый, нейтральный, синий. При установке 3-х кристаллов в один чип он называется RGB.
Светодиодная полоса может быть обычная и
водонепроницаемая (в силиконовой оболочке) в маркировке обозначается буквами RTW.
Степень защиты обозначается буквами IP и
цифрами:
- первая
– безопасность для людей и уровень защиты от внешних механических воздействий; - вторая
– уровень защиты от повышенной влажности; - 0
– отсутствие защиты.
При установке в отапливаемых помещениях защита
большого значения не имеет. Для влажных помещений выбирается гибкая
светодиодная полоса с IP67 и IP68. При монтаже вне помещений IP43 и больше.

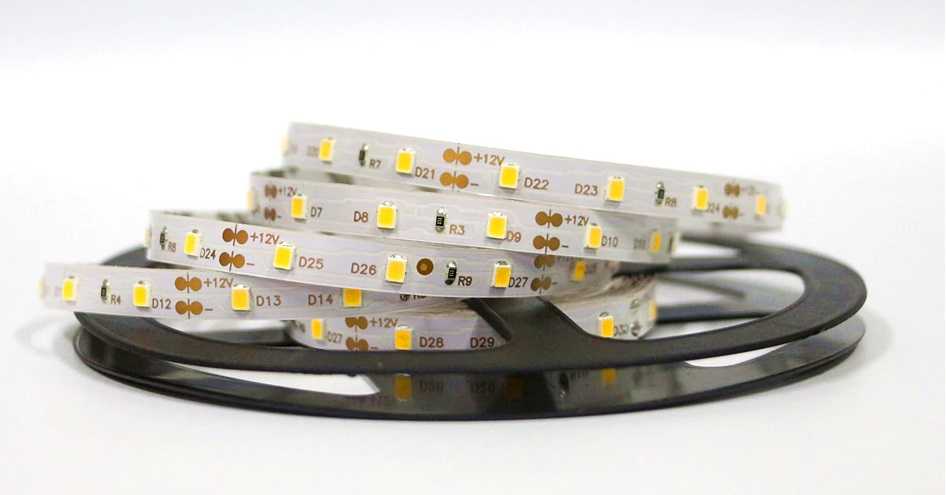

В стандартной светодиодной ленте количество светодиодов на 1 метр 30 или 60. При двойном увеличении

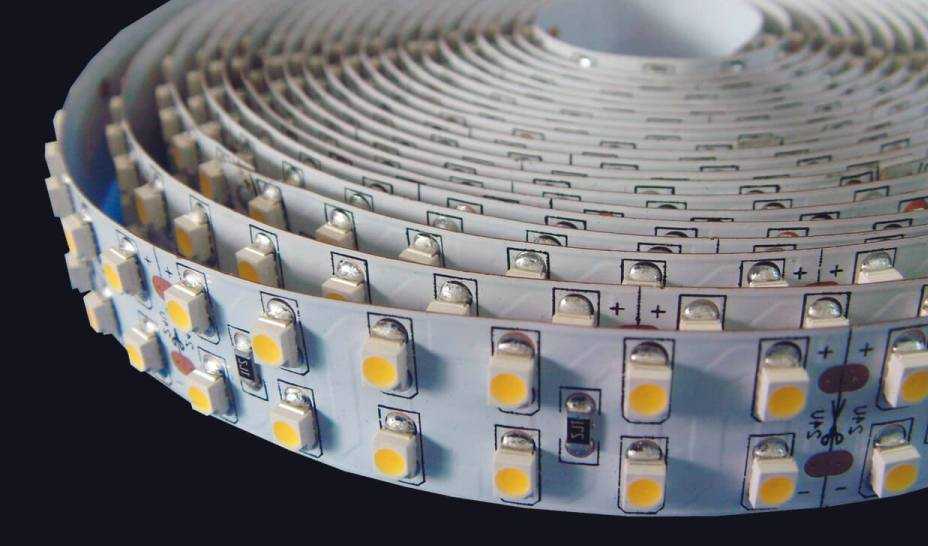

плотности изделие обозначается как «х2». Если светодиоды установлены в 2 ряда,
ставится маркировка «2х2» (на одном метре 120 или 240 чипов).
Светодиодные ленты с SMD фронтальные, излучают свет под углом 120 градусов. Гибкие полосы с DIP торцевые, световой поток рассеивается вдоль плоскости установки, поэтому в помещениях они используются для декоративного освещения.
Мощность ток напряжение, расчёты для трёхфазной сети 380 В
При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:
Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.
| Сечение жилы провода, мм 2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 2250 | ||
| 0,75 | 0,98 | 10 | 3800 | ||
| 1,00 | 1,13 | 14 | 5300 | ||
| 1,50 | 1,38 | 15 | 5700 | 10 | 3800 |
| 2,00 | 1,60 | 19 | 7200 | 14 | 5300 |
| 2,50 | 1,78 | 21 | 7900 | 16 | 6000 |
| 4,00 | 2,26 | 27 | 10000 | 21 | 7900 |
| 6,00 | 2,76 | 34 | 12000 | 26 | 9800 |
| 10,00 | 3,57 | 50 | 19000 | 38 | 14000 |
| 16,00 | 4,51 | 80 | 30000 | 55 | 20000 |
| 25,00 | 5,64 | 100 | 38000 | 65 | 24000 |
Виды диодных лент и от чего зависит их мощность
Светодиодные ленты различаются количеством полупроводниковых led-кристаллов, которые размещаются на 1 погонном метре. Выпускаются стандартные ленты с количеством диодов: 30, 60, 120 и 240 на 1 п. м. Чем больше диодов, тем больше мощность диодной ленты. Лучше всего производить расчет мощности, потребляемой всей лентой исходя из энергии, расходуемой на 1 метр ее длины. Ниже приведена таблица с соответствующими значениями:
Таблица 1. Мощность диодной ленты SMD 3528 в пересчете на 1 п. м.
| Всего диодов на погонном метре | Мощность диодной ленты на 1 метр |
| 30 | 2,4 Вт |
| 60 | 4,8 Вт |
| 120 | 9,6 Вт |
| 240 | 19,2 Вт |
Как видно из таблицы, мощность ленты маленькая, но и жилы проводников электрической цепи тоже имеют малое сечение, меньшее, чем у традиционной проводки. Если добавить к имеющемуся участку ленты еще один отрезок, то через очень тонкие жилы побежит еще больший ток. Легко себе представить последствия: сначала перегрев, затем расплавление изоляции и возгорание.
Кроме этого, важно правильно подобрать блок питания с требуемой мощностью, прибавив к нему 25% в качестве запаса. Поэтому всегда нужно определять энергопотребление ленты, исходя из ее фактической длины, измеряемой с точностью до 5 см
Существует очень простой способ определить, на какое напряжение рассчитана диодная лента вне зависимости от совокупной мощности
Обратите внимание, сколько излучающих кристаллов расположено на 5-сантиметровом участке ее длины (между двумя линиями отреза):
- если 3, значит, рассчитана на напряжение в 12 вольт;
- если 6 и более, значит, электроцепь рассчитана на 24 вольта;
- но есть и сверхмощные варианты, где на 5-сантиметровом участке могут располагаться до 60 кристаллов – в этом случае лента рассчитана на 220 вольт.
Во всех случаях потребляемый ток – исключительно постоянный. Таким образом, в первых двух случаях блок питания обеспечивает понижение подаваемого вольтажа, а также выпрямление тока. А в последнем случае – только выпрямление.
Напряжение и сила тока
Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.
Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:
- 3 светодиода соответствует напряжению питания 12 В;
- 6 светодиодов – 24 В;
- 60 светодиодов – 220 В от сети переменного тока через выпрямитель.
На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.
Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.
Полная мощность и ее составляющие
Электрическая мощность – это величина, отвечающая за скорость изменения или передачи электроэнергии. Полная мощность обозначается буквой S и находится как произведение действующих значений тока и напряжения. Её единица измерения – вольт-ампер (В·А; V·A).
Полная мощность может складываться из двух составляющих: активной (P) и реактивной (Q).
Активная мощность измеряется в ваттах (Вт; W), реактивная – в варах (Вар).
Это зависит от того, какой тип нагрузки включён в цепь потребления электроэнергии.
Активная нагрузка
Такой тип нагрузки представляет собой элемент, оказывающий сопротивление электрическому току. В результате чего ток выполняет работу по нагреву нагрузки, и электричество превращается в тепло. Если к батарейке последовательно подключить резистор на любое сопротивление, то ток, проходящий по замкнутой цепи, будет нагревать его до тех пор, пока батарейка не разрядится.
Внимание! В качестве активной нагрузки в сетях переменного тока можно привести пример теплового электронагревателя (ТЭНа). Тепловыделение на нём – результат работы электричества
К подобным потребителям также относятся спирали лампочек, электроплиты, духовки, утюг, кипятильник.
Емкостная нагрузка
В качестве такой нагрузки выступают аппараты, которые могут аккумулировать энергию в электрополях и создавать движение (колебание) мощности от источника к нагрузке и обратно. Ёмкостной нагрузкой служат конденсаторы, кабельные линии (ёмкость между жилами), последовательно и параллельно соединённые в контур конденсаторы и катушки индуктивности. Усилители звуковой мощности, синхронные электрические двигатели в перевозбуждённом режиме тоже нагружают линии ёмкостной составляющей.
Индуктивная нагрузка
Когда потребителем электричества является определённое оборудование, включающее в свой состав:
- трансформаторы;
- трёхфазные асинхронные двигатели, насосы.
На табличках, прикреплённых к оборудованию, можно увидеть такую характеристику, как cos ϕ. Это коэффициент сдвига фаз между током и напряжением в сети переменного тока, в которую будет включено оборудование. Его ещё называют коэффициентом мощности, чем ближе cos ϕ к единице, тем лучше.
Важно! Когда в устройстве содержатся индуктивные или ёмкостные компоненты: трансформаторы, дроссели, обмотки, конденсаторы, синусоидальный ток отстаёт по фазе от напряжения на некоторый угол. В идеале ёмкость обеспечивает сдвиг фазы на -900, а индуктивность – на + 900
Ёмкостная и индуктивная составляющие в сумме образуют реактивную мощность. Тогда формула полной мощности имеет вид:
где:
- S – полная мощность (ВА);
- P – активная часть (Вт);
- Q – реактивная часть (Вар).
Если отобразить это графически, тогда можно увидеть, что векторное сложение P и Q будет полной величиной S – гипотенузой треугольника мощности.
Типы LED светильников
Разнообразие вариантов светодиодной подсветки для аквариума ставит человека в ступор при выборе. Разберемся с видами светодиодных источников света и способами их монтажа. Это поможет определиться с выбором, при самостоятельном изготовлении освещения.
Светодиодная лента
Светодиодная лента выпускается в различных классах защищенности от пыли и воды.
Если планируете использовать ленту для монтажа на крышку аквариума – вам подойдёт класс защиты IP65. Она защищена от брызг и крупных капель, но её нельзя погружать в воду. Возле/над водой она будет чувствовать себя замечательно.
В отдельных случаях, для подсветки растений расположенных у дна и в местах со сложным рельефом, в аквариуме нужно использовать светодиодную ленту, проложенную по дну. Можно расположить ее снаружи аквариума светодиодами внутрь, либо в воде, положив её на дно.
Интересно выглядит цветная подсветка в аквариуме. Используйте RGB ленту, чтоб придать интерьеру красок. Учтите, что долгое шоу подобного рода может негативно сказаться на флоре и фауне аквариума.
Синяя подсветка аквариума ночью
Освещение мощными диодами (1-3 и более ватт)
Такие диоды нужно обязательно устанавливать на теплоотвод, это может быть либо алюминиевый лист, общий радиатор или же радиаторы для отдельных светодиодов. Монтаж светодиодов можно выполнить на крышку аквариума. Установите на них рассеивающие линзы, чтобы обеспечить большую равномерность светового потока.
Особых нюансов здесь нет, подробное изготовление с фото и примерами рассмотрено далее, в разделе «своими руками».
Освещение аквариума светодиодными лампами и прожекторами
Проще всего использовать готовый продукт, например светодиодный прожектор. Он обеспечивает хорошую яркость и качество света, а диапазон мощностей, в котором они продаются, позволит вам выбрать идеальный вариант диодного освещения для вашего аквариума.
Освещение обычными светодиодными лампами тоже возможно, однако главной задачей будет их размещение и защита от влажности. Если лампы не будут контактировать с влагой — это хорошее и бюджетное решение.
Цвет светодиодных лент 12В
Одноцветные или монохромные светодиодные ленты излучают только один цвет при подаче на них напряжения 12В. На такие светодиодные ленты всегда устанавливаются только одинаковые светодиоды одного цвета. Среди таких лент можно отдельно выделить белую и другие цвета.
Светодиодные ленты с белыми светодиодами можно также дополнительно разделить на три вида по тепловой температуре излучаемого света, это теплый белый до 3500 К, нейтральный белы от 3500 К до 5200 К, холодный белый выше 5200 К.
Другие стандартные цвета монохромных светодиодных лент – это синий, красный, желтый, зеленый. Кроме стандартных цветов еще встречаются светодиодные ленты фиолетового, бирюзового и малинового цвета, а также специальные ультрафиолетового и инфракрасного спектра.
Специальные светодиодные ленты в обычной жизни используются крайне редко. Ультрафиолетовые светодиодные ленты могут применяться для подсветки флуоресцентных красок, а инфракрасные для подсветки растений в теплицах.
Как определить искомый параметр для одного диода
Если нет возможности с помощью справочной литературы выяснить, какой ток потребляет один светодиод, тогда можно осуществить измерения своими руками. Это необходимо делать в той ситуации, когда длина подсветки будет не целой (например, 2,4 м).
Для определения нужной величины вам понадобятся:
- лабораторный блок питания, рассчитанный на 12 вольт;
- постоянные резисторы (1 кОм, 560 Ом и 2,2 кОм);
- миллиамперметр;
- цифровой вольтметр;
- монтажный провод;
- мощный переменный резистор на 470-680Ом.
Определять нужно следующим образом:
- выясняем полярность диода с помощью монтажного провода и постоянного резистора. Если диод загорится, то это будет «+»;
- собираем электрическую цепь: постоянный резистор для нужного диода, переменный резистор, а также миллиамперметр. Параллельно светодиоду нужно подключить вольтметр;
- переменный резистор ставим на максимальное сопротивление;
- подключаем цепь;
- записываем показания прибора;
- далее уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания нужно записывать каждые 0,1В при нарастающем напряжении;
- когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.
В результате получим ток одного диода.
Как правильно рассчитать требуемый параметр
Чтобы определить, сколько ампер или какой ток будет потреблять led на 12 или 24 вольт, нужно просто выяснить тип приобретенной продукции и по таблице, приведенной выше, выяснить искомый параметр. Из таблицы мы получим уже готовые значения для изделий с длиной до пяти метров. При этом, если длина подсветки будет превышать 5 метров, к конечному значению таблицы нужно просто приплюсовать необходимую длину. Гораздо проблематичнее дела обстоят при вычислении нужного параметрам в ситуации, когда длина подсветки составляет, например, 2,4 м. В таком случае необходимо вычислить, сколько светодиодов приходиться на кусочек (в данном случае 0,4 м). Это можно выяснить, подсчитав количество диодов вручную. После этого, используя метод пропорций, можно легко вычислить, сколько тока будут потреблять конкретное количество источников света.
Как видим, каждая осветительная установка будет носить исключительно индивидуальный характер. Поэтому расчет нужно проводить для каждой отдельной подсветки. Это позволит избежать ситуации преждевременного выхода из рабочего состояния источников света вследствие нарушения условий эксплуатации. После этого можно спокойно подбирать блок питания. Поскольку вычисленное количество потребляемого тока это и будет тот параметр, по которому необходимо подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт. Вычислив, какую мощность имеет 1 м изделия, можно легко вычислить данный параметр для всей длины подсветки. Для этого полученное значение просто умножает на общую длину осветительного прибора
Обратите внимание! Осуществляя расчеты для подбора оптимального блока питания, обязательно необходимо закладывать в них 20-30 % от полученного конечного результата, формируя тем самым запас прочности покупаемого преобразователя. Такой объем запаса необходимо делать из-за того, что в сети напряжения иногда встречаются скачки
Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя. Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.
Светодиодная подсветка в комнате
Чтобы вычислить энергопотребление подсветки, необходимо потребляемую мощность всей подсветки (с учетом 20-30 % запаса) нужно просто умножить на то количество времени, сколько она будет включена в день. К примеру, предполагается, что работать светодиодное изделие будет в течение четырех часов. Но здесь в расчетах необходимо учитывать цвет светодиодов.
Расчёт преобразователя
Если светоленточное освещение на 220 В не требует ничего, кроме выпрямителя с фильтром (конденсатором) на это же самое напряжение, то 5-, 12- и 24-вольтовые мини-сборки нуждаются в дополнительном преобразователе. В качестве последнего используется драйвер по току или стабилизированный источник питания на это же низкое напряжение, рассчитанный с небольшим запасом во избежание «проседания» питания.
Простейший пример – драйвер в стандартных цокольных лампочках типоразмера Е-27. Лампочка на 3 Вт содержит 5-6 светодиодов, впаянных в круглую плату с алюминиевой подложкой. Последняя применяется в качестве отводящего тепла. Практические советы самодельщиков, ремонтировавших такие лампочки, сводятся к тому, чтобы в схеме увеличить сопротивление одного из резисторов, чтобы драйвер почти не нагревался.
К примеру, вместо минимальных 18 Ом требуется поставить резистор на 40. Впаивание в разрыв светосборки дополнительных таких же светодиодов не даёт результата: драйвер имеет «запас хода». Его микросхема по-прежнему уйдёт в «перекал», так как выставлен ток, берущийся с запасом. Такая лампочка, и вправду, светит в 3-5 Вт, но потребляет энергии на лишнее тепло ещё как минимум столько же. В 3-ваттных лампочках используется 5-6 двойных светодиодов (включены парами с внутренним последовательным соединением, двойные кристаллы), каждый из которых потребляет в норме 6 В. На практике же производитель, чтобы лампа светилась как можно ярче, отводит одному двойному кристаллу все 8 вольт. Пять таких кристаллов – 40 вольт, 6 – 48.
Если лампочка рассчитана на 10 кристаллов, а на ней указано, что её мощность – 5 Вт, то драйвер вырабатывает постоянный ток напряжением уже 80 вольт – в норме должен давать всего 60. Ещё 5-10 Вт рассеиваются на ненужный перегрев. Технология расчёта преобразователя нарушена, и вскоре он после покупки сгорит вместе с одним или несколькими светодиодами. Чтобы этого не произошло, домашние мастера, сменив управляющий током микросхемы ограничительный резистор, добиваются нормального режима работы. Лампочка при этом светит не на 3 (или 5) ватт, а на 2-2,5 (3-4), её яркость свечения падает вдвое. Дело в том, что даже в неперегруженном режиме потери 5-32% на небольшое тепло, выделяемое драйвером (зависит от сложности схемы и качества электронных компонентов), сохраняются.
Вывод: рассчитывая преобразователь, нельзя допускать его перегрева. Если мощность ленты длиной в 1 м равна 6 ваттам, используйте блок питания или драйвер с запасом по мощности в 2-3 раза. В этом примере мощность его (максимальная, не пиковая) равна 12-18 Вт. Округляя это значение, не пожалейте денег на 20-ваттный адаптер питания.
Использование компьютерного БП в качестве драйвера
Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.
На канал 12 В приходится около 50% номинальной нагрузки.
Реальная мощность такого БП = паспортная мощность*0,5/1,3.
Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.
Источник
Расчет преобразователя
При покупке блока для уже имеющейся
светодиодной полосы учитывается не только мощность, не менее важно напряжение. Чтобы определить мощность блока, мощность
ленты нужно умножить на 0,2 или 0,3
Для рассмотренных выше светодиодов при длине изделия 15 м и 60-и чипах на
каждом из них ее мощность:
Чтобы определить мощность блока, мощность
ленты нужно умножить на 0,2 или 0,3. Для рассмотренных выше светодиодов при длине изделия 15 м и 60-и чипах на
каждом из них ее мощность:
9,6*15 = 144 Вт.
С учетом коэффициента:
144+144*0,3 = 187,2 Вт
Мощность блока питания должна быть 200
Вт.
Если блок кажется слишком габаритным, светодиодную полосу можно разделить на 2 части, для каждой купить преобразователь на 100 ватт.
Разновидности светодиодов
SMD диоды монтируются на гибкую ленту при помощи технологии поверхностного монтажа (припаиваются к плате). Корпуса DIP оснащены ножками, поэтому перед пайкой крепятся на гибкой плате. Полосы с SMD плоские, излучают свет параллельно монтажной плоскости. DIP – это цепочка из цилиндров, которая используется при тюнинге транспортных средств, для оформления больших банкетных залов, фасадов, конструкций наружной рекламы, площадей, даже деревьев.
Для изготовления монохромных (одноцветных) светодиодных лент используются однотипные диоды. Они могут излучать красный, желтый, зеленый, синий, белый свет, реже оранжевый или розовый. Доступны изделия с ультрафиолетовым и инфракрасным излучением для медицинских учреждений, оранжерей, теплиц. Белый свет имеет различные оттенки: желтоватый, нейтральный, синий. При установке 3-х кристаллов в один чип он называется RGB.
Светодиодная полоса может быть обычная и водонепроницаемая (в силиконовой оболочке) в маркировке обозначается буквами RTW.
Степень защиты обозначается буквами IP и цифрами:
- первая – безопасность для людей и уровень защиты от внешних механических воздействий;
- вторая – уровень защиты от повышенной влажности;
- 0 – отсутствие защиты.
При установке в отапливаемых помещениях защита большого значения не имеет. Для влажных помещений выбирается гибкая светодиодная полоса с IP67 и IP68. При монтаже вне помещений IP43 и больше.
В стандартной светодиодной ленте количество светодиодов на 1 метр 30 или 60. При двойном увеличении плотности изделие обозначается как «х2». Если светодиоды установлены в 2 ряда, ставится маркировка «2х2» (на одном метре 120 или 240 чипов).
Светодиодные ленты с SMD фронтальные, излучают свет под углом 120 градусов. Гибкие полосы с DIP торцевые, световой поток рассеивается вдоль плоскости установки, поэтому в помещениях они используются для декоративного освещения.
Подключение проводов и клемм
После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.
Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L — это фаза, N — ноль.
Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.
Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.
Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель
Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.
Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.
Когда в розетках дома только фаза и ноль, без заземляющего провода Pe — данная клемма остается пустой. Ничего подключать на нее не нужно.
После, расположены клеммы со значками «+V» и «-V«. Это как раз таки выход на светодиодную ленту. Иногда вместо «-V» может быть надпись «COM«.
При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.
Соответственно «+V» это место, куда подключается плюсовой провод, а «-V» — минусовой.
На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы «+» и «-» или под четыре.
Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.
Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.
Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.
То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.
Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с «+» «—«, то ищите другие обозначения. Например, там где будет надпись 12V — это плюсовой контакт, а где буквы GND — минусовой.
Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный — плюс.
Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.
Что такое установленная мощность?
Многие модели электротехнического оборудования имеют специальную маркировку, которая указывает на количество тока, выдаваемое во время их нормальной работы в штатном режиме (номинальная величина).
Приборы энергопотребления
Чтобы выполнить расчет, суммируются номинальные значения этих показателей для всех устройств, работающих от электричества и размещенных на объекте. Под рассматриваемым понятием понимают ту мощность, которая генерируется или потребляется промышленным предприятием, территориальной единицей или обособленной отраслью. В качестве номинала может быть взят активный или полный показатель.
Действующая электроустановка
В энергетической промышленности под этим понятием подразумевают наибольшую активность электрической установки при работе в течении длительного промежутка времени без зафиксированных перегрузок, согласно технической инструкции.
Важно! Расчет рассматриваемой величины играет важную роль в процессе проектирования электрических установок. Полученные данные станут залогом бесперебойной работы оборудования на протяжении долгого времени
Как определить искомый параметр для одного диода
Если нет возможности с помощью справочной литературы выяснить, какой ток потребляет один светодиод, тогда можно осуществить измерения своими руками. Это необходимо делать в той ситуации, когда длина подсветки будет не целой (например, 2,4 м).
Светодиоды
Для определения нужной величины вам понадобятся:
- лабораторный блок питания, рассчитанный на 12 вольт;
- постоянные резисторы (1 кОм, 560 Ом и 2,2 кОм);
- миллиамперметр;
- цифровой вольтметр;
- монтажный провод;
- мощный переменный резистор на 470-680Ом.
Определять нужно следующим образом:
- выясняем полярность диода с помощью монтажного провода и постоянного резистора. Если диод загорится, то это будет «+»;
- собираем электрическую цепь: постоянный резистор для нужного диода, переменный резистор, а также миллиамперметр. Параллельно светодиоду нужно подключить вольтметр;
Вольтметр
- переменный резистор ставим на максимальное сопротивление;
- подключаем цепь;
- записываем показания прибора;
- далее уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания нужно записывать каждые 0,1В при нарастающем напряжении;
- когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.
В результате получим ток одного диода.
Для чего необходимо выяснять
Светодиодная лента представляет собой прибор, имеющий гибкую основу, на которой размещены последовательно подключенные диоды. Данная продукция при своей работе использует низкое напряжение (12 или 24 вольт).
Из-за того, что данная продукция является низковольтной, имеются трудности подключения ее к стандартной сети в 220 вольт. Ведь если подключение будет идти напрямую, то лента на 12 вольт просто сгорит. Поэтому для подключения светодиодной продукции такого плана используют специальные преобразователи напряжения – блоки питания.
Блоки питания для светодиодных лент
Блок питания осуществляется понижение напряжения 220 вольт для требуемого уровня – 12 или 24 вольт. Для питания данной продукции на сегодняшний день существует достаточно большой выбор преобразователей, что затрудняет выбор. Для того, чтобы правильно выбрать блок питания, необходимо знать какой ток или сколько ампер будет потреблять светодиодная лента, применяемая для подсветки. А это не постоянная величина, которая зависит от следующих параметров:
длина (сколько метров используется). Это изделие может нарезаться на различные отрезки. Главное, чтобы нарезка осуществлялась в четко определенных местах. Иначе лента будет повреждена и не сможет работать;
Место для разрезания
- тип led;
- тип светодиодов;
- плотность размещения источников света.
Все перечисленные выше параметры необходимы для того, чтобы рассчитать потребляемую мощность светодиодной ленты, а именно, какой ток или сколько ампер она способно потреблять.
Отличия расчетной мощности от установленной
Нередко возникает вопрос: «Чем отличается установленная мощность от расчетной?». Номинальное значение установленной величины указывается на упаковке оборудования самим изготовителем. Оно дает представление о том, как прибор будет работать в бесперебойном режиме на протяжении долгого времени. Расчетная же величина говорит о фактической величине, которая изменяется в процессе колебания нагрузок по наибольшему возможному воздействию на единицу электросистемы.
Несмотря на различия, оба понятия, все же связаны друг с другом. Такая связь учитывается при осуществлении проектных работ. Установленное значение вычисляется на основе расчетного, с учетом коэффициентов для единовременного включения всех нагрузок в системе.
Как сделать расчет потребления ампер для светодиодной ленты, диода
Сегодня светодиодная продукция прочно вошла в наши дома и стала незаменимой. Это утверждение касается не только лампочек, но и светодиодных лент, с помощью которых можно создать в домашних или уличных условиях красивейшие световые эффекты.
Но чтобы светодиодная лента работала долго и качественно, ее нужно правильно подключить. А для этого необходимо выяснить, сколько ампер будет потреблять купленная лента. Это очень важный параметр, который обязательно должен знать человек, делающий светодиодную подсветку с помощью данной продукции своими руками. Все, что нужно знать, чтобы выяснить, сколько потребляет led-лента, расскажет данная статья.
Как правильно рассчитать требуемый параметр
Чтобы определить, сколько ампер или какой ток будет потреблять led на 12 или 24 вольт, нужно просто выяснить тип приобретенной продукции и по таблице, приведенной выше, выяснить искомый параметр. Из таблицы мы получим уже готовые значения для изделий с длиной до пяти метров. При этом, если длина подсветки будет превышать 5 метров, к конечному значению таблицы нужно просто приплюсовать необходимую длину. Гораздо проблематичнее дела обстоят при вычислении нужного параметрам в ситуации, когда длина подсветки составляет, например, 2,4 м. В таком случае необходимо вычислить, сколько светодиодов приходиться на кусочек (в данном случае 0,4 м). Это можно выяснить, подсчитав количество диодов вручную. После этого, используя метод пропорций, можно легко вычислить, сколько тока будут потреблять конкретное количество источников света.
Расположение диодов
Как видим, каждая осветительная установка будет носить исключительно индивидуальный характер. Поэтому расчет нужно проводить для каждой отдельной подсветки. Это позволит избежать ситуации преждевременного выхода из рабочего состояния источников света вследствие нарушения условий эксплуатации. После этого можно спокойно подбирать блок питания. Поскольку вычисленное количество потребляемого тока это и будет тот параметр, по которому необходимо подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт. Вычислив, какую мощность имеет 1 м изделия, можно легко вычислить данный параметр для всей длины подсветки. Для этого полученное значение просто умножает на общую длину осветительного прибора
Обратите внимание! Осуществляя расчеты для подбора оптимального блока питания, обязательно необходимо закладывать в них 20-30 % от полученного конечного результата, формируя тем самым запас прочности покупаемого преобразователя. Такой объем запаса необходимо делать из-за того, что в сети напряжения иногда встречаются скачки
Они, в ситуации, когда блок питания был выбран без хотя бы минимального запаса в 20%, могут вывести его из строя. Это означает, что преобразователь может просто перегореть. В результате вы не сможете пользоваться свой подсветкой, пока его не замените. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.
Светодиодная подсветка в комнате
Чтобы вычислить энергопотребление подсветки, необходимо потребляемую мощность всей подсветки (с учетом 20-30 % запаса) нужно просто умножить на то количество времени, сколько она будет включена в день. К примеру, предполагается, что работать светодиодное изделие будет в течение четырех часов. Но здесь в расчетах необходимо учитывать цвет светодиодов.
Коэффициент запаса мощности
Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?
Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.
Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!
При этом вполне возможны появления посторонних звуков.
Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.
Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.
Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.
И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.
