Проверка диодного моста мультиметром (прозвонкой)

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

  • Убираем крышку, достаем дистанционную втулку;
  • Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
  • Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

  • Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
  • Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

  • Вынимаем болты, и вытаскиваем статор из крышки;
  • Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

  • Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
  • Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

  • очищаем все детали от пыли, грязи
  • продуваем воздухом с помощью компрессора.
  • металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

  1. Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
  2. Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Это интересно: Какие лампы HB4 лучше поставить в автомобиль — знакомим с вопросом

Способы диагностики работоспособности

Для самостоятельного обнаружения неисправностей в выпрямительном блоке понадобится мультиметр (тестер) или лампа 1–5 Вт, 12В. Мост демонтируется с генератора. Рекомендуется проводить диагностику каждого диода поочерёдно.

Мультиметром (тестером)

Измерение постоянного и переменного тока с помощью мльтиметра поможет диагностировать несправность диодов

Тестер выставляют в режиме омметра (1 kOm) или контроля диодов. Один электрод плотно фиксируют на остове диода или пластине, на которой он закреплён, второй — к его выводу. Потом электроды меняют местами. У исправного диода один показатель будет равен 400–800 Ом в зависимости от его мощности, второй будет равен 1 (стремится к бесконечности), что свидетельствует о закрытом (запертом) направлении. Аналогично проверяют остальные диоды.

Единицы с обеих сторон сигнализируют о повреждении диода. Когда при смене электродов тестер выдаёт какие-либо значения, то диод имеет короткое замыкание.

Допустимо устанавливать мультиметр в режим испытания, но этот способ менее точен. В таком случае у корректно функционирующего диода в одном положении щупов тестер будет издавать звуковой сигнал, в другом — молчать. Писк или молчание с двух сторон при смене электродов местами свидетельствует о повреждении диода.

Подробнее о диагностике на ВАЗ (видео со схемами от практика)

Лампочкой

При отсутствии тестера рабочее состояние полупроводников проверяют контрольной лампой. Для чего аккумулятор подключают к лампе и недалеко от неё образуют разрыв, зачищённые концы которого послужат щупами для облегчения проверки. Щупы одновременно прижимают к корпусу и выводу диода, потом меняют полярность. В одном положении у исправного полупроводника лампа зажжётся, в другом — нет.

Схема проверки диодного моста с помощью лампочки

Основные типы и разновидности

Мы все знаем и понимаем, что прогресс в радиоэлектронике  начался с появлением диода. Некоторые пользователи должны еще помнить вакуумные диодные лампы.

Теперь им на смену пришли полупроводниковые детали. Они экономичны, но основное преимущество — миниатюризация электронных девайсов.

Рассмотрим, какого типа бывают диоды.

Выпрямительные

Этот тип электронных элементов можно часто встретить в блоке питания для разных устройств. Так называемые «диодные мостики,» которые применяются для смены переменного тока в постоянный.

Изменяя степень насыщения этих радиоэлементов различным внутренним содержимым, можно получит полупроводник с различными свойствами с учетом необходимых параметров.

Стабилитроны

Следующий радиодеталь из семейства диодов — стабилитрон. У него высокая проводимость достигается при определенном уровне напряжения.

Как только необходимый уровень напряжения возникает в стабилитроне — он открывается и по нему проходит ток. Если уровень тока падает — стабилитрон закрывается, и поток электронов отсекается.

Основное применение — устройства для стабилизации сетевого напряжения.

Туннельные

Опять с применением разного типа присадок получается достаточно узкий p-n переход, который может пропускать подаваемый ток в разных направлениях. Это его отличительное свойство.

Такие детали могут применяться как:

  1. В высокоскоростных переключателях.
  2. В радиоэлектронных переключателях в сфере повышенных частот 31–101 ГГЦ.
  3. В устройствах, отвечающих за прием и усиление электромагнитных колебаний.

Изображение туннельника в схемах:

Варикапы

Следующая разновидность — это варикапы. Их основное отличие — переменная ёмкость. Барьерная ёмкость конкретно таких радиодеталей находится в зависимости от обратного напряжения.

Применяются в приборах, управляющие частотой генераторов.

Обозначение на схемах:

Светодиоды

Нам светодиоды знакомы как СИД или LED.

Эти диоды, при подаче на электроды прямого напряжения, излучают холодный свет в разных спектрах. Сегодня LED-освещение активно вытесняет традиционные источники света.

Фотодиод

Проводимость таких радиодеталей напрямую зависит от попадающего на них светового потока.

Протекающий ток пропорционален уровню освещения.

На этом его свойстве основаны различного типа датчики и устройства, применяемые как производственных помещениях, так и для бытовых нужд.

Если в ходе эксплуатации с применением диодов различного типа возникают такие неисправности как:

  • превышен максимально допустимый уровень тока;
  • деталь низкого качества или с заводским браком;
  • повысился уровень обратного напряжения.

То деталь нуждается в диагностике.

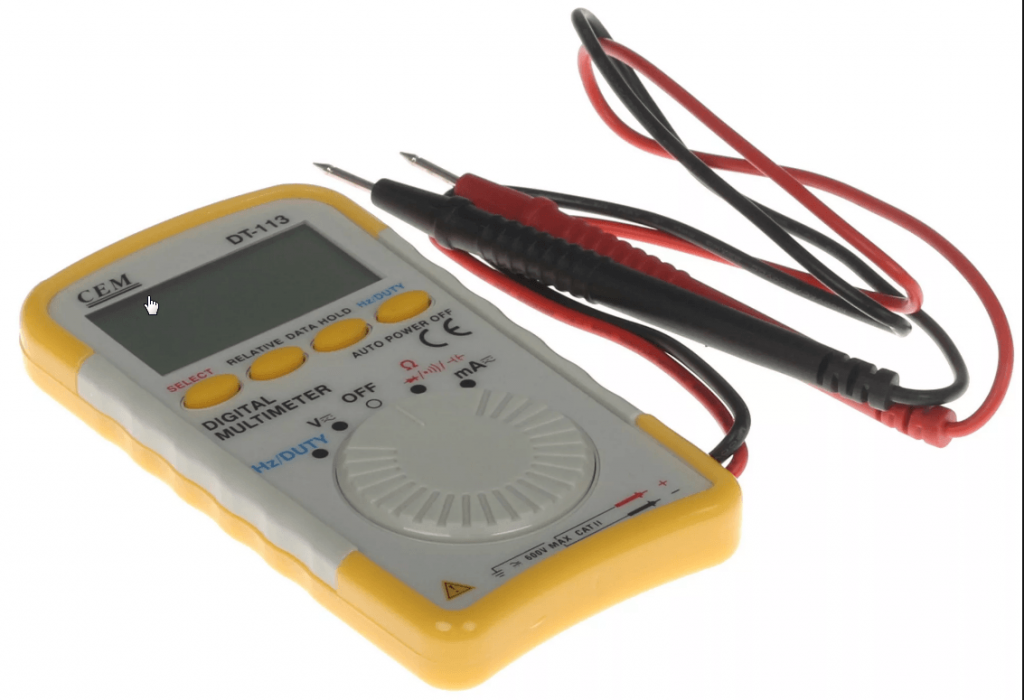

Для этой цели есть специальный прибор — мультиметр.

Проверка реле-регулятора напряжения

Если с обмоткой статора все в порядке, то переходим к проверке регулятора напряжения, который обычно закреплен на самом генераторе и представляет из себя обычно темную коробочку с клеммами и зачастую выглядит вот так: Когда вы его снимите, то увидите черные угольные щетки генератора, их тоже нужно визуально осмотреть, цели ли они и надавить на них рукой внутрь. Исправные щетки должны свободно перемещать вдоль каналов и должны выступать наружу примерно на 5 мм, если их вылет намного меньше 5 мм, значит они сточились и регулятор напряжения нужно менять.

Есть два способа проверки регулятора напряжения.

1) Проверка не снимая генератора с машины (нужен помощник) 2) И сняв генератор и отсоединив от него регулятор ​

Первый способ проверки, с помощником​

Можно проверить генератор не снимая его с машины. Для этого нужно завести автомобиль. Потом берем мультиметр и включаем его для измерения напряжения (выбираем предел измерения 20 Вольт или больше). Измеряем прибором напряжение на клеммах аккумулятора, на холостом ходу оно должно быть в пределах 14 Вольт, плюс минус 0,3 Вольта. Теперь просим помощника надавить на педаль газа. И снова смотрим на показания мультиметра. Напряжение на экране прибора не должно измениться больше, чем на 0,5-0,6 Вольт. Если разница намного больше, значит регулятор неисправный и его нужно менять.

Второй способ проверки (при снятом генераторе)​

Для этого нам потребуется два дополнительных источника напряжения. Один с напряжением 12-13,5 Вольт, а второй с напряжением 16-20 Вольт. Для первого из них подойдет аккумулятор автомобиля, а второй источник можно получить, используя тот же аккумулятор, если подключить последовательно с ним пару-тройку обычных АА-батареек.

Вот примерно как на этой картинке:​

Делая такую проверку соблюдайте осторожность! Или используйте предохранители в цепи, чтобы не допустить коротких замыканий и пожара. ​ 1) Присоединяем плюс аккумулятора в клемме регулятора, а минус АКБ к корпусу регулятора

А к щеткам подключаем автомобильную лампочку на 12 вольт. Если регулятор рабочий, то мы увидим, что лампочка загорится. 2) Второй этап проверки: берем тот же аккумулятор, последовательно к нему подключаем пару батареек соблюдая полярность, чтобы на выходе получилось напряжение от 16 до 22 Вольт. И делаем тоже самое, что в пункте 1. В этот раз, лампочка, подключенная к щетками загораться не должна. Если она не горит, значит регулятор исправен. А если лампочка опять загорается, значит нужна замена генератора на новый

​ 1) Присоединяем плюс аккумулятора в клемме регулятора, а минус АКБ к корпусу регулятора. А к щеткам подключаем автомобильную лампочку на 12 вольт. Если регулятор рабочий, то мы увидим, что лампочка загорится. 2) Второй этап проверки: берем тот же аккумулятор, последовательно к нему подключаем пару батареек соблюдая полярность, чтобы на выходе получилось напряжение от 16 до 22 Вольт. И делаем тоже самое, что в пункте 1. В этот раз, лампочка, подключенная к щетками загораться не должна. Если она не горит, значит регулятор исправен. А если лампочка опять загорается, значит нужна замена генератора на новый.

Если остались вопросы, то это видео поможет понять как правильно делать эту проверку:

Катушку статора и реле-регулятор мы проверили, теперь нужно еще проверить диодный мост.

Как работает диодный мост: для чайников, просто и коротко

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Работа диодного моста

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Неисправности выпрямителей на автомобилях

Обнаружить неисправность выпрямительного моста можно, если:

  • При работающем двигателе на щитке приборов горит или мигает иконка с изображением аккумулятора — при включении зажигания индикатор должен загореться. После запуска двигателя — потухнуть;
  • При включении зажигания и после запуска двигателя индикатор зарядки с иконкой батареи в обоих случаях не горит;
  • Яркость света фар напрямую зависит от числа оборотов двигателя. При этом участились перегорания лампочек автомобиля;
  • Стартер крутит, с трудом запуская двигатель, либо не крутит вовсе.

​Если вы столкнулись с вышеописанными проблемами, то это говорит о том, что пришла пора заняться генератором. Это косвенные указатели неисправности диодного выпрямителя, но еще не факт, что виновен мост. Виновником в этом случае может оказаться реле-регулятор или же сам генератор. Поэтому надо провести дальнейшую проверку.

В первую очередь проверьте, не ослаб ли ремень. Недостаточное натяжение ремня вызывает проскальзывание. И это не дает генератору работать в нормальном режиме. После проверки ремня, если с ним все нормально, проверяем реле-регулятор. И только после этого приступаем к проверке выпрямительного моста. Кстати, обязательно проверьте аккумуляторную батарею. Клеммы должны быть чистыми и провода на них надежно закреплены.

Как проверить диодный мост мультиметром

Данную проверку можно сделать, не снимая генератор с автомобиля. Для этого понадобится мультиметр (тестер) и свободный доступ к задней крышке генератора. Если доступ затруднен, то лучше снять его. В любом случае отсоединяем всю внешнюю проводку от генератора, снимаем регулятор напряжения.

После этого берем мультиметр, выставляем переключатель в режим проверки диодов. Если его нет, то ставим на замер сопротивления не менее 2 кОм. Далее один из щупов подсоединяем к плюсовой клемме 30 генератора (шпилька, на которую идут обычно от двух до четырех проводов и закрепляются гайкой), а второй соединяем с массой (корпус). Затем меняем щупы местами. В одном случае измерительный прибор должен показать определенное сопротивление, во втором — бесконечность. Так проверяется вся цепь выпрямительного моста. Если тестер в обоих случаях покажет одинаковый результат, то выпрямительный мост неисправен.

Проверка моста с применением контрольной лампочки

Для дальнейшей и более точной проверки лучше всего воспользоваться контрольной лампочкой. Если ее нет в наличии, собираем простую схему. Для этого понадобится два отрезка электрического провода по одному метру, лампочка (можно снять с заднего плафона автомобиля) и аккумулятор. Один провод подсоединяем к минусу аккумулятора. Второй разрезаем пополам и в разрыв подключаем лампочку. Этот провод соединяем с плюсом батареи. Наш стенд готов к работе.

Теперь можно продолжить проверку. Минусовой провод аккумулятора подсоединяем к корпусу генератора. Плюсовой с лампочкой — с одним из болтов крепления диодного выпрямителя. Если лампочка при этом загорелась, значит, имеется неисправность внутри генератора.

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

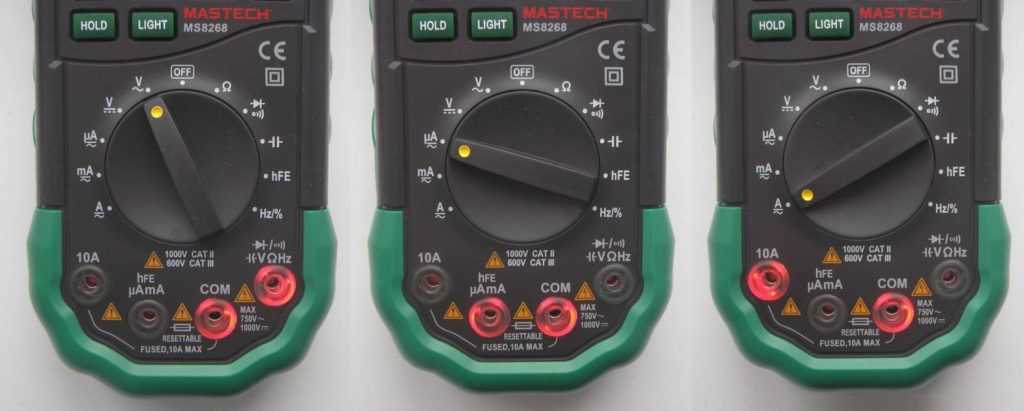

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Мультиметр

Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.

Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.

Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.

Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.

Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.

Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.

Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.

Внизу на панели прибора можно увидеть несколько разъемов:

  • «COM» — общий, заземленный (для черного щупа);
  • «VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
  • «10 А» — гнездо для провода, позволяющего измерить ток до 10А.

Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).

Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
