Почему моргает светодиодная лента при выключенном свете

Как проверить светодиодную ленту на работоспособность

Проверить светодиодную ленту сразу целиком с помощью мультиметра сложно. Заставить ее светиться не удастся, лишь иногда возникает слабое свечение при проверке в режиме Hfe. Можно произвести проверку поочередно всех светодиодов.

Чаще всего из строя выходят контактные дорожки, которые проверяют по всей длине ленты. Она условно разделена на равные отрезки, состоящие из 3 светодиодов. Граница каждого отмечена на ленте поперечной линией с контактами. Прикасаясь к ним, проверяют каждый отрезок, определяя поврежденный участок. Кроме того, необходимо проверить мультиметром блок питания ленты, поскольку он также подвергается нагрузкам и периодически выходит из строя.

Немного о ленте

Лента со светодиодами

Светодиодная лента относится к энергосберегающим осветительным приборам. Именно поэтому данное изделие сегодня пользуется большой популярностью и наиболее часто встречается в современных ремонтах в качестве дополнительного освещения различных помещений: гостиной, спальни, кухни, детской и т.д. Еще одним положительным качеством, определившим лидерскую позицию данной продукции на рынке осветительных приборов, являются отличные характеристики светового потока. По параметру светоотдачи светодиодная лента лишь немногим уступает люминесцентным светильникам, а во всем остальном значительно их превосходит. Это касается в первую очередь безопасности.

Помимо этого, к достоинствам данного вида истопника света относится:

  • эстетичность;
  • функциональность;
  • экономичность;
  • универсальность;
  • долговечность.

Светодиодная лента позволяет создать в комнате мягкий, приятный для глаз рассеянный свет. Но в процессе эксплуатации она может начать работать не совсем корректно. Это означает, что во включенном состоянии она мигает или моргает. Почему это происходит можно выяснить, разобравшись с принципом работы такого источника света

Обратите внимание! Если светодиодная лента во включенном состоянии моргает, это не означает, что в скором времени она перестанет работать совсем. Но такая ситуация требует решения и разбирательств

Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу.

Схема работы

Принцип работы светодиодов базируется не на стандартной схеме. В отличие от остальных лампочек (накаливания, люминесцентных и т.д.), светодиод, применяемый здесь в качестве источника света, представляет собой полупроводник. При пропускании через него электрического тока происходит создание оптического излучения. Высокая светоотдача в данном случае стала возможной благодаря отсутствию в цепи промежуточных элементов. Помимо этого изделие обладает низкой инерционностью. Благодаря этому светодиодная лента зажигается при включении света незамедлительно. Вся конструкция светодиодов базируется на ленте, которая с другой стороны имеет клейкую основу. Поэтому такой источник освещения можно использовать практически в любом помещении и на любой поверхности. Из всей конструкции самым важным элементом выступает электронный драйвер. Поэтому довольно часто лента моргает во включенном состоянии из-за электронного драйвера. Почему виноват именно драйвер? Он содержит в своем составе конденсатор. В зависимости от причины возникновения моргания ленты в рабочем состоянии, этот конденсатор накапливает в себе напряжение. При достижении критической величины напряжения, он срабатывает, вызывая таким образом моргание во включенном или нерабочем состоянии.

https://youtube.com/watch?v=L7uzqAAgSNI

Не горит часть светодиодной ленты.

Если у вас освещен весь сегмент светодиодной ленты или не горит половина светодиодной ленты, и вы заметили участок из 3 светодиодов (или 6 светодиодов для 24 В), которые остаются темными, у вас может быть «разомкнутая цепь» в одном из участков. Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов. Поэтому не горит часть светодиодной ленты.

p, blockquote 30,0,0,0,0 —>

Если вы знакомы с тем, как паять, вы можете попробовать подогреть паяные соединения для каждого из светодиодов и компонентов вдоль этой мертвой части. Если нет, лучше всего попросить вашего поставщика о замене (если они предоставляют гарантию) или просто удалить неисправный участок, разрезая вдоль линий разреза и соединяя два сегмента вместе, используя соединительные зажимы.

p, blockquote 31,0,0,0,0 —>

Подробнее о пайке светодиодных лент, читайте в нашей статье.

p, blockquote 32,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Почему светится или мигает лампа

Одна из самых распространенных причин — подсветка на выключателе. Светодиоды чувствительны к
сверхмалым токам и наводкам, а элементы выключателя с подсветкой пропускают слабые токи, даже если
состояние «выкл». Вторая, так же очень частая причина — выключатель размыкает ноль вместо фазы.
Разорванный ноль, как правило, имеет емкостную связь с окружающей проводкой и благодаря этому,
возникают паразитные токи.

Ситуация, когда выключатель разрывает ноль, повсеместно встречается в проводке советского времени.
Явление это настолько часто, что порой создается впечатление, будто так делали специально. Напомню,
в «правильной» электропроводке выключатель должен разрывать фазу. Разорванный ноль, кстати, заставляет
светиться индикаторную отвертку, приложенную к нему. Аналогично отвертке-индикатору, лампочке порой
достаточно долей миллиампер для слабого свечения.

Почему некоторые лампы слабо светятся, а некоторые мигают? Обычно это обуславливается конструкцией
драйвера лампы, который спрятан в цоколе. Считается, что у мигающей лампы драйвер более качественный,
а у «тлеющей» более дешевый. Здесь сложно сказать о надежности, перегорают и те, и те.

Насколько вредны горящие лампы?

Как сказано выше, одним из часто встречающихся нарушений в работе светодиодов является невозможность полного отключения источника света. Лампы продолжают гореть, используя примерно 5% от обычной мощности в течение нескольких минут или даже часов.

Порой тусклое освещение утомляет обитателей квартир, однако некоторые используют приглушенно горящие светильники в качестве ночников.

Стоит добавить, что дефект не оказывает вредного влияния на состояние проводки, а расход энергии повышается крайне незначительно, так как светодиоды потребляют малое количество электричества.

Все манипуляции с проводкой, включая отсоединение провода, подключение либо замену деталей, необходимо проводить только после отключения подачи электрического тока

Тем не менее, специалисты советуют как можно раньше устранить проблему, поскольку остаточное свечение светодиодов значительно сокращает срок их службы. Кроме того, причины, вызывающие это явление, могут привести к серьезным неприятностям.

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.


Пример поломки на сгибе.

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
  • неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.


Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.


Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

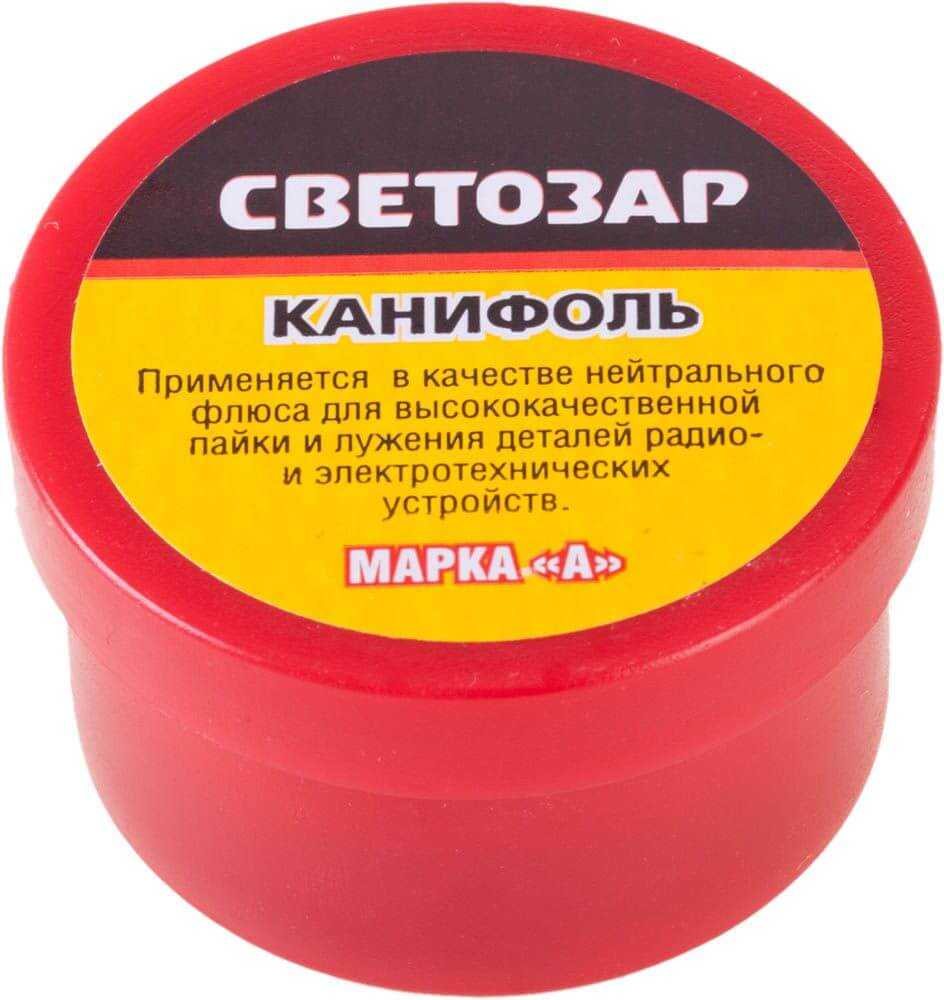

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Бестрансформаторный блок питания для светодиодов

Суть такого блока заключается в использовании балластного (гасящего) конденсатор. На нашем сайте есть подробная статья о таком БП, в которой вы можете найти калькулятор для расчёта конденсатора. В общем виде схема выглядит следующим образом:

Такой вариант имеет массу недостатков:

  1. Нет стабилизации выходного напряжения;
  2. нет гальванической развязки (трансформатора);
  3. нет разряжающего резистора на балластном конденсаторе, поэтому есть риск поражения электрическим током от C1.

Приняв эти недостатки и доработав схему, получаем следующее бестрансформаторное питание светодиодов на 12В.

Вместо D1, микросхемы линейного стабилизатора L7812, может быть установлена любая другая на необходимое напряжение (7805 и т.д. а также отечественные стабилизаторы КРЕН).

Альтернативный вариант схемы БП для светодиодной ленты, при сборе своими руками – вместо линейного стабилизатора использовать стабилитрон или параметрический стабилизатор из стабилитрона и транзистора. Преимуществом такого решения есть гибкость в настройке напряжения стабилизации, ведь если у вас нет подходящего стабилитрона, вы можете два других соединить последовательно и добиться нужной величины напряжения.

Для изготовления самодельного блока питания для светодиодной ленты подойдёт отечественный стабилитрон серии Д818Д, рассчитанный на напряжение порядка 12-13 В.

Другой способ стабилизации – собрать стабилизатор тока на двух транзисторах. Ток стабилизации задается резистором R2.

Стабилизатор тока стремится выдать заданный ток, это оптимальный вариант для бестрансформаторного питания отдельных светодиодов.

Как проверить светодиод мультиметром?

Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.

Как проверить светодиод мультиметром?

Приобретите цифровой мультиметр, который может проверять диоды.  Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с  недорогими моделями.

Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод – положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».
Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена ​​символом схемы диода.

Символ диода визуально представляет собой как его клеммы, так и катод и анод

Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.

  • Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
  • Черные и красные контакты также не должны касаться друг друга во время теста.
  • Выполнение соединений должно привести к тому, что светодиод засветится.

Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает.

Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.

Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.

Мы надеемся, что в данной статье вы нашли все ответы на вопросы

Замена светодиодов подсветки телевизора

Проверить, что в телевизоре действительно вышли из строя именно диоды, можно одним методом: направить свет от фонарика в монитор. Это принудительная подсветка, позволяющая определить основную причину поломки. В таком случае, нужно снять заднюю крышку и визуально осмотреть все детали на предмет исправности. Подобная процедура возможна, если Вы имеете соответствующие знания в сфере ремонта электроники. Без необходимых знаний устройство нужно передать профессионалам.

Чтобы заменить диоды, нужно снять заднюю крышку. Подобное выполняется максимально аккуратно, чтобы не сломать какие-либо детали. Первыми отсоединяются ножки и крепления, находящиеся по всему корпусу изделия. На крышке фиксирующий болт, который держит всю конструкцию. Его нужно аккуратно отвинтить, чтобы не повредить остальные функциональные элементы.

После разбора, нужно проверить напряжение на выходе. Если величина 100В или чуть менее, значит проблема заключена в этом. Чтобы выполнить ремонт и заменить сгоревшие светодиоды в подсветки телевизора, нужно снять матрицу. Вы получите доступ к нужному объекту и сможете выполнить ремонт самостоятельно.

Определим неисправность в телевизоре с фронтальной подсветкой.

Итак теперь перед нами Philips LED Smart TV – 55.

Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.

Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.

Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.

Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.

Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.

Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.

Источник

Режимы в мультиметре для проверки светодиодов

Данное изобретение имеет электрические характеристики, которые заключаются в силе тока и падении напряжения. При помощи мультиметра проверяются эти показатели, что говорит о работоспособности светодиода. Максимальный показатель рабочего тока указывается производителем на упаковке товара.

Существуют нормативы для каждой группы светодиодов. Величина напряжения для белых, синих и зеленых варьируется от 3 до 3,6 вольт, а для красных, оранжевых и желтых – от 1,8 до 2,2 вольта.

Кроме этого существует способ отличный от предыдущего. При этом необходимо использовать блок PNP на мультиметре, который предназначен специально для проверки светодиодов. Этот разъем позволяет запустить проверяемый элемент на полную мощность, при которой возможно увидеть рабочий он или нет.

На начальном этапе анод подключается в гнездо, обозначенное буквой Е, а катод нужно воткнуть в гнездо, обозначенное буквой С. Включая мультиметр данный элемент должен загореться, при этом нет необходимости выставлять переключатель на определенную величину.

Этим методом можно проверить более мощные элементы, однако неудобство его использования заключается в том, что для проверки светодиода его необходимо выпаять из платы.

Для проверки светодиода на пригодность необходимо определить полярность. Чтобы отличить анод от катода не нужно быть специалистом. В неиспользованном новом светодиоде одна ножка короче другой, которая короче это катод, соответственно другая – это анод.

Если светодиод используется повторно, то для определения полярности необходимо проверить головку элемента на световой просвет. Там где будет видна чашечка, она и будет катодом. Также производители для удобства ставят на стороне катода отметку в виде риски.

Проверка на работоспособность

Светодиодная лента – самая удобная и популярная подсветка в мире. Но может случиться так, что после подключения её к сети она не загорается. И невозможно сразу сказать, сама лента неисправна, или проблема в чем-то другом. Проверить это можно дома своими руками.

Если лента работает напрямую от розетки, то первым делом нужно попробовать подключить её к альтернативному источнику тока. Самое простое – это либо другая розетка, либо батарейка. Причём батарейку лучше взять из пульта или другого прибора, главное, чтобы она работала. После этого концы диодной ленты нужно подсоединить к плюсу и минусу. Если после таких действий она засветится, то проблема не в ленте, а в источнике тока.

В том случае, когда имеется блок питания, проверить ленту будет немного труднее. Самый адекватный способ – использовать тестер или, по-другому, мультиметр. Он представляет собой прибор, который может измерять напряжение и силу тока.

Проверку надо начать с блока питания. Провода подключаются в специальные разъёмы тестера, а другими концами – к блоку питания. На нём есть обозначения «+V» и «–V». Минус может обозначаться и как «COM». Затем смотрим на экран мультиметра и сверяем его показания с нужным напряжением.

Мультиметр – это очень удобная вещь, но не у всех она имеется. Определить неисправность можно и по косвенным признакам. Как правило, это внешние показатели. Например, при включении светодиодной ленты на блоке питания должна загореться специальная лампа, а он сам должен издавать характерные звуки. Если этого не происходит, то велика вероятность, что неисправность находится именно в блоке. Но по таким признакам сказать точно нельзя, поэтому необходимо либо дополнительно воспользоваться тестером, либо обратиться к профессионалам.

Если же блок питания рабочий, то следует начать проверять провода и диоды. Как правило, повреждение проводов – это обычное явление для экземпляров большой длины. Поэтому начинать проверку нужно с них.

Для этого мультиметр имеет специальный режим прозвонки. После его включения щупами нужно захватить открытую часть провода и посмотреть напряжение на нём. К сожалению, такая возможность не всегда имеется, поэтому можно воспользоваться другим способом. На большинстве лент можно увидеть медные контакты, которые расположены между диодами. По ним также проходит ток, поэтому работоспособность проводов можно проверить без проблем.

В том случае, когда все вышеперечисленные элементы исправны, можно переходить к проверке диодов. Некоторые виды подсветок сделаны из последовательно соединённых лампочек, поэтому даже при поломке одного диода вся лента работать не будет. Для этой проверки мультиметр имеет отдельную функцию. В большинстве случаев она так и называется – проверка диодов. После включения этого режима необходимо коснуться щупами ножек или контактов светодиода. О его исправности можно судить в том случае, если он загорелся. Такую операцию нужно произвести с каждой лампочкой.

Иногда в силу разных обстоятельств определить свечение очень трудно. Поэтому, чтобы облегчить себе задачу, достаточно разглядеть свечение лишь одного диода, затем посмотреть данные на табло, и для будущих лампочек сверять их напряжение по этому значению.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.
