Калькулятор расчета освещенности помещения

Некоторые нюансы

Приведенные формулы для расчета дают усредненные показатели, поэтому их можно слегка уменьшать. Например, если помещение довольно редко посещается (кладовая, коридор), то количество лампочек можно немого уменьшить, а вот для часто эксплуатируемых (детская комната, гостиная, кухня) разрешается незначительное превышение рассчитанной нормы. Помимо этого можно использовать комбинированное освещение, которое позволяет дополнительно подсветить определенную зону помещения.
Как видим, расчеты не так сложны, но они необходимы для вашего здоровья и комфортного времяпрепровождения дома.

https://youtube.com/watch?v=Py09Bz1LnNY

Расчет количества ламп

Зная световой поток, можно рассчитать необходимое количество и мощность ламп. В таблице ниже представлены значения мощности и соответствующие им значения светового потока для популярных типов ламп.

Величина светового потока (Лм) Мощность лампы (Ватт)
Лампа накаливания Люминисцентная LED светильники (светодиодные)
450 40 9 — 13 4 — 5
800 60 13 — 15 6 — 8
1100 75 18 — 25 9 — 13
1600 100 23 — 30 16 — 20
2600 150 30 — 55 25 — 28

Производим расчет. Величину светового потока мы уже подсчитали, и знаем, что она равна 1500 люмен. Из таблицы выше выбираем лампу, возьмем для примера лампу накаливания мощностью 60 Ватт.

Ее световой поток составляет 800 Лм. Теперь, 1500 делим на 800 и получаем, что для освещения одной комнаты потребуется 1,8 лампочек, округляем до 2-х.

Однако нужно понимать, что это все приблизительные значения. Ведь на освещение комнаты влияет еще и тип и цветовая гамма помещения, количество окон и многое другое.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

  1. Норма освещённости выбранного объекта.
  2. Площадь объекта.
  3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

  1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
  2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
  3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
  4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Это интересно: Панели для кухонного гарнитура — разъясняем детально

Самостоятельный расчет нужного количества света и осветительных приборов

Чтобы получить равномерную подсветку, нужно подсчитать общую мощность (электрическая или световая), количество ламп и светильников. Расчет нужно произвести с учетом следующих факторов:

  1. Тип помещения (спальня, санузел, кабинет).
  2. Высота потолка.
  3. Цветовая гамма стен, мебели и пола.
  4. Наличие зеркала.

Уровень освещения не квадратный метр зависит от функционального предназначения комнаты. То, что для спальни хорошо, то слишком тускло для гостиной или кухни, и наоборот.

Внимание! Чтобы узнать, сколько нужно Люменов на 1м², следует учитывать высоту потолков. Стандарт при расчетах – это высота до 3м. Если этот показатель колеблется от 3 до 4 м, то умножьте полученный результат на 1.5, а если больше 4 м – умножьте на 2

Если этот показатель колеблется от 3 до 4 м, то умножьте полученный результат на 1.5, а если больше 4 м – умножьте на 2.

Рассчитать количество света для определенной комнаты можно двумя способами:

  1. С учетом электрической мощности.
  2. По световой мощности.

Для каждого способа применяются разные нормативные значения, формулы, единицы измерения.

Расчет освещенности с учетом электрической мощности – это простой, но не очень точный метод. Чтобы его провести, нужно знать площадь комнаты и требуемое количество Ватт на метр квадратный. Для вычисления площади используйте формулу: S = а х b. Потом умножьте необходимое количество Вт на 1м² (в среднем этот показатель равен 20 Вт) на площадь. Для этого используется такая формула: Р (общая мощность) = S х р (номинальная мощность для 1м²).

Затем можно определить количество приборов для комнаты. Для этого поделите общую мощность на это значение для одного источника света. Например, если нужно осветить комнату, суммарная мощность которой 300 Вт с помощью ламп с нитью накала на 75 Вт, то проведите расчет: 300 : 75 = 4. То есть, для подсветки вам нужно 4 лампочки на 75 Вт.

Специалисты утверждают, что нормативный показатель 20 Вт не точный. Чтобы провести расчеты правильно, используйте отдельные значения для разных комнат: для гостиной – от 10 до 35 Вт, для кухни – от 12 до 40 Вт, для ванной – от 10 до 30 Вт, для спальни – от 10 до 20 Вт. Это данные для ламп с нитью накала

Если вы хотите использовать экономки, то обращайте внимание на упаковку, где указано какой по мощности обычной лампе соответствует данный прибор

Специалисты советуют проводить расчеты с учетом светового потока (Лм). Этот способ дает более точные результаты, хотя не все люди к нему привыкли. Чтобы узнать, сколько Люменов нужно на 1м², необходимо знать нормы освещенности для определенного помещения.

Допустим, нужно узнать сколько света потребуется для полноценного освещения личного кабинета. Согласно документации, этот показатель составляет 300 Лк, а площадь равна 30м². Чтобы вычислить количество Люменов на м², умножьте норму СПиН на площадь: 300 х 30 = 9000. То есть, результат составляет 9000 Лк. Исходя из этого, суммарный световой поток для всех осветительных элементов составляет 9000 Лм. Так вы узнали приблизительное количество Люмен на квадратный метр.

Далее необходимо включить в общую расчетную формулу коэффициент высоты комнаты. Если этот показатель составляет 2.7 – 3 м, то умножьте результат на 1.2, при 3.1 – 3.5 – 1.5, при 3.5 – 4.5 – 2. Тогда расчет будет выглядеть следующим образом: 300 Лк х 30 м² х 2 м = 18000 Лм. Потом нужно просто вычислить, сколько ламп обеспечат такую освещенность.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м

Требуемая мощность лампы, Вт

Накаливания

Светодиодная

Менее 6 150 18
10 250 28
12 300 33
20 500 56
30 700 80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя Лампа накаливания Люминесцентная  Светодиодная
Мощность, Вт 60 12 5
Стоимость изделия, руб. 30 150 300
Энергопотребление за год, кВт*ч 175 35 14
Стоимость потребленной энергии*, руб./год 526 105 44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

  • силе тока;
  • механической прочности;
  • цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

  • светодиодную мощностью 9 Вт;
  • накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра Светодиодная, 9 Вт Накаливания, 60 Вт
Сила тока, А 0,072 0,27
Эффективность светоотдачи, Лм/Вт 53,4 10,3
Световой поток, Лм 454,2 612
Цветовая температура, К 5500-7000 2800
Рабочая температура, С 70 180
Чувствительность к низким температурам отсутствует Присутствует у некоторых ламп
Чувствительность к влажности отсутствует Присутствует у некоторых
Механическая прочность Высокая – можно трясти Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч 3,4 85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Как правильно рассчитать освещенность комнаты

Создавая проект освещенности жилого дома, зачастую руководствуются не какими-то строгими нормами, а личными ощущениями. Источники света размещают так, чтобы было достаточно светло, уютно и комфортно. Специалисты считают, что этот способ не всегда верен и лучше следовать нормам.

Но если вы все же решились настроить освещение самостоятельно, то есть несколько способов, которые помогут сделать это правильно.

Способ №1. Установить столько источников света, чтобы глазам было комфортно, – не тускло и не ярко. Чтобы придерживаться хоть каких-то расчетов, можно воспользоваться нехитрой формулой: на 1 кв. м – одна лампочка мощностью 25 Вт.

Способ № 2. Воспользоваться таблицей, в которой есть нормы освещенности в ваттах для жилых помещений. Ищете нужное помещение, норму для него и умножаете ее на количество квадратных метров.

Эта таблица подходит, если вы воспользуетесь обычными лампочками. Если выберете галогенные или люминесцентные, то учтите, что первые при такой же мощности дают в 1,5 больше света, а вторые – в 5 раз.

Например, вы посчитали, сколько нужно лампочек в спальню площадью 20 м2. Тогда 12 Вт/м2 умножаем на площадь и получаем 240 Вт. То есть для полноценного освещения вам нужно купить, как минимум, две лампы мощностью 100 и 150 ватт.

Если используем галогенные лампы, то 240 Вт делим на 1,5. Выходит 160 Вт. Значит, вам нужны три галогенные лампочки: две мощностью 50 Вт и одна –  мощностью 60 Вт. По такому же принципу считают количество люминесцентных ламп. Делайте расчеты «с запасом», если декор и интерьер помещения выполнены в темных тонах.

В качестве осветительных приборов можно использовать люстры, как основной источник света, и торшеры, бра, настольные лампы – как дополнительный. Вы можете «распределять» между разными приборами лампочки разной мощности. Главное, чтобы освещение при этом было равномерным.

Способ №3. Подходит для расчета освещенности, если используются светодиодные лампы. Сначала вычисляют величину светового потока (в люменах, Лм), затем определяют количество светодиодных ламп.

Люмены считают так: норма освещенности (в Люксах),  площадь помещения и коэффициент, зависящий от высоты потолка (от 2,5 до 2,7 метра; от 1,2 до 2,7–3 метров; от 1,5 до 3–3,5 метра; от 2 до 3,5–4 метров).

Далее, пользуясь таблицей, количество люмен делим на количество соответствующих ватт светодиодной лампы. В итоге определяем, сколько нужно светодиодных ламп.

Каким бывает освещение

  1. Натуральное, то есть естественное. Свет, поступающий в комнату извне посредством стеклянных окон, дверей, потолков.
  2. Искусственное. В свою очередь, подразделяется:
    • Общее,
    • Комбинированное.

Общее. Применяется, например, для освещения цеха. Это те помещения, в которых будут производиться работы одного типа, или же там, где с местным освещением могут возникнуть проблемы. Для общего освещения необходимо обеспечение комфортных условий нахождения человека в помещении. В зависимости от предназначения помещения, чтобы у человека не происходило перенапряжение зрения.

Комбинированное. Рекомендуют применять в комнатах, где будут выполняться работы  повышенной точности. Это помещения со специфическим расположением рабочих поверхностей, где от мощности света на определенных участках будет зависеть производительность труда. В  таких помещениях зачастую используют освещение точечным методом.

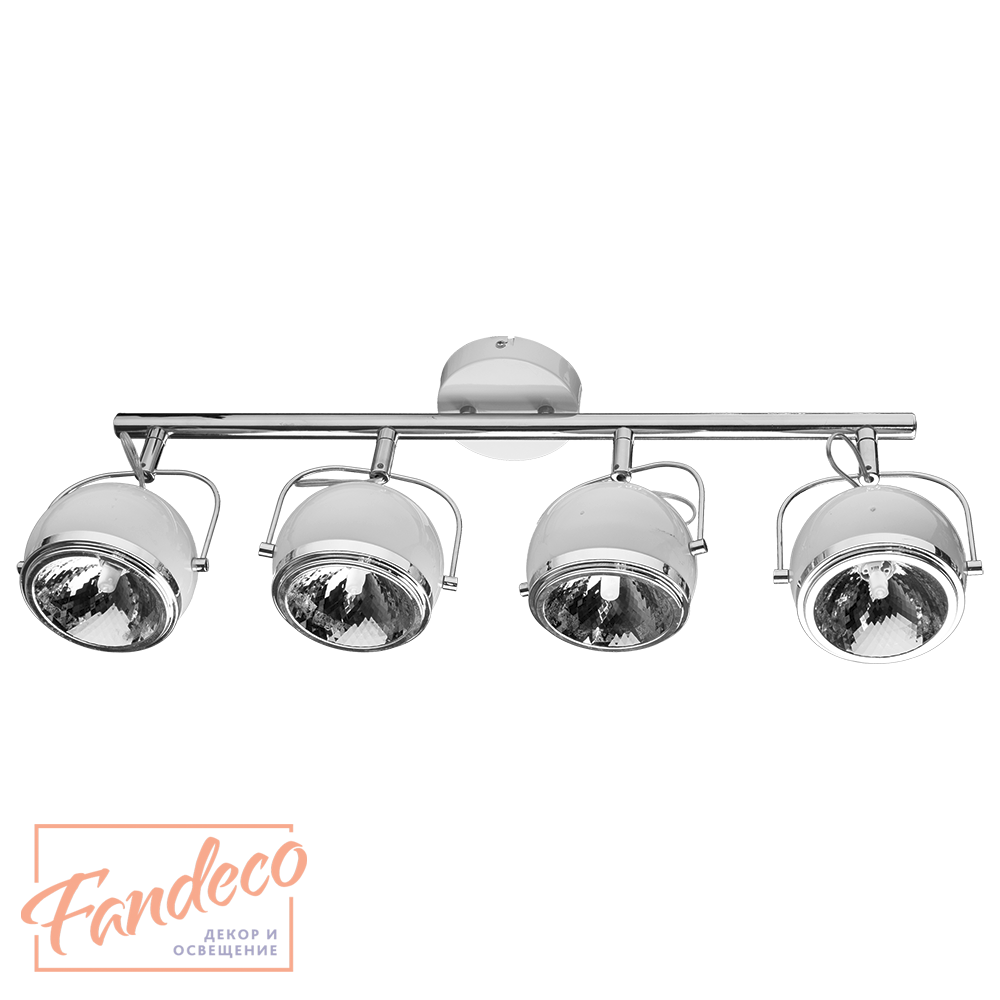

Правильное размещение светильников

Конечно, мало сделать чисто математический расчет

Важно также подобрать оптимальные места для расположения спотов. Здесь потребуется специальная схема

При ее формировании необходимо соблюдать некоторые общие рекомендации, такие как:

  • оптимальное расстояние между точечными светильниками – около 1 метра друг от друга;
  • нельзя располагать светильник близко к стене – нарушается распределение светового потока;
  • также не рекомендуется крепить точечный светильник в углу помещения.

Оптимальная форма расположения осветительных устройств:

  • в два ряда по периметру потолка;
  • по кругу от центра помещения (подходит для квадратных комнат);
  • в форме овала и т.п.

Правильный расчет количества спотов и точное, рациональное их размещение – гарантия качественного освещения!

Какие споты выбрать?

Нормы освещенности. Что это такое?

От того, для какой цели будет использоваться помещение, зависит и то, сколько нужно для этого света. Очевидно, что на рабочем месте должно быть больше света, чем в небольшой кладовой комнате.

Как, что и каким образом должно освещаться, определяют несколько правовых документов. Главный среди них – СНиП 23-05-95 «Естественное и искусственное освещение».

По нему проводят все расчеты при проектировании освещенности жилых помещений, образовательных учреждений, предприятий, витрин аптек и магазинов, вокзалов, парков, улиц и т. д.

Нормы освещения указываются в Люксах (Лк). Один Люкс соответствует одному люмену на квадратный метр. Для разных помещений есть свои нормы, которые указывают необходимое количество света. Они зависят от рабочей поверхности. В классе, например, это высота парты, в лифте –  пол и т. д.

Как уже говорилось выше, при расчете количества света также учитывают характер процессов, которые будут выполнять в той или иной комнате, как часто и как долго. Для жилых помещений разработаны следующие нормы освещенности.

Как правильно рассчитать освещенность комнаты

Создавая проект освещенности жилого дома, зачастую руководствуются не какими-то строгими нормами, а личными ощущениями. Источники света размещают так, чтобы было достаточно светло, уютно и комфортно. Специалисты считают, что этот способ не всегда верен и лучше следовать нормам.

Но если вы все же решились настроить освещение самостоятельно, то есть несколько способов, которые помогут сделать это правильно.

Способ №1. Установить столько источников света, чтобы глазам было комфортно, – не тускло и не ярко. Чтобы придерживаться хоть каких-то расчетов, можно воспользоваться нехитрой формулой: на 1 кв. м – одна лампочка мощностью 25 Вт.

Способ № 2. Воспользоваться таблицей, в которой есть нормы освещенности в ваттах для жилых помещений. Ищете нужное помещение, норму для него и умножаете ее на количество квадратных метров.

Эта таблица подходит, если вы воспользуетесь обычными лампочками. Если выберете галогенные или люминесцентные, то учтите, что первые при такой же мощности дают в 1,5 больше света, а вторые – в 5 раз.

Например, вы посчитали, сколько нужно лампочек в спальню площадью 20 м2. Тогда 12 Вт/м2 умножаем на площадь и получаем 240 Вт. То есть для полноценного освещения вам нужно купить, как минимум, две лампы мощностью 100 и 150 ватт.

Если используем галогенные лампы, то 240 Вт делим на 1,5. Выходит 160 Вт. Значит, вам нужны три галогенные лампочки: две мощностью 50 Вт и одна –  мощностью 60 Вт. По такому же принципу считают количество люминесцентных ламп. Делайте расчеты «с запасом», если декор и интерьер помещения выполнены в темных тонах.

В качестве осветительных приборов можно использовать люстры, как основной источник света, и торшеры, бра, настольные лампы – как дополнительный. Вы можете «распределять» между разными приборами лампочки разной мощности. Главное, чтобы освещение при этом было равномерным.

Способ №3. Подходит для расчета освещенности, если используются светодиодные лампы. Сначала вычисляют величину светового потока (в люменах, Лм), затем определяют количество светодиодных ламп.

Люмены считают так: норма освещенности (в Люксах),  площадь помещения и коэффициент, зависящий от высоты потолка (от 2,5 до 2,7 метра; от 1,2 до 2,7–3 метров; от 1,5 до 3–3,5 метра; от 2 до 3,5–4 метров).

Далее, пользуясь таблицей, количество люмен делим на количество соответствующих ватт светодиодной лампы. В итоге определяем, сколько нужно светодиодных ламп.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

  1. Норма освещённости выбранного объекта.
  2. Площадь объекта.
  3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

  1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
  2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
  3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
  4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Это интересно: Панели для кухонного гарнитура — разъясняем детально

Правила монтажа

В статье подробно рассмотрено, как рассчитать освещение в комнате, и расписана формула. Теперь завершающий этап проекта по освещению – монтаж. Принципы построения сети и ее управления:

  • Расположение выключателей. Оптимальным местом для выключателя общего света является место ближайшее к дверной ручке. Он должен располагаться сразу у входа в комнату.
  • Для выключателя местного освещения лучшим расположением будет непосредственно рядом или на самом осветительном приборе. Если говорить об отдельно освещаемой зоне, то она должна включаться при входе. Если же интерьер предполагает несколько входов в зону, то с каждой стороны.
  • Перекрестные и проходные выключатели. На сегодняшний день производители электроустановочных изделий предлагают возможность управлять светом из разных мест специальными выключателями или импульсным реле.
  • Также можно управлять не только включение и выключением сети, но и влиять на уровень яркости освещения при помощи нехитрого прибора – диммера. Правда, нужно отметить, что такой регулятор освещения подходит далеко не ко всем видам ламп. Так, например, совместимы с диммером только стандартные лампы накаливания и галогенные. Остальные виды ламп только при указании производителя могут поддаваться регулированию.
  • Некоторые световые регуляторы дают сильные помехи для ТВ и радио. Об этом необходимо помнить и изучать инструкцию.
  • Номинальный ток выключателя должен соответствовать нагрузке сети. Большинство бытовых выключателей на рынке с током до 6 А — 1300 Вт или 10 А — 2000 Вт.
  • Провод должен быть трехжильным с сечением не менее 1,5 мм2. В жилых домах или квартирах используется медный кабель.
  • На один выключатель можно подключить 25 светильников, не больше. Это про люстры в комнату, а количество ламп зависит от самого светильника.

Следуя вышеперечисленным советам и рекомендациям, можно правильно спроектировать и воплотить в реальность качественное освещение в жилом помещении. Тогда оно будет обеспечивать максимальный комфорт.

Что еще нужно учитывать при расчете света

Факторы, которые играют немаловажную роль в проектировании освещенности:

  • Равномерная освещенность. Соотношение между более освещенным участком и менее должно быть 1 к 40, не больше. В связи с этим светильники должны быть расположены равномерно по периметру комнаты. Для светильников общего света лучше использовать рассеиватели.
  • Цветопередача. Это не менее важный фактор, без которого нельзя правильно и точно спроектировать освещение в квартире. Особенно важен в таких местах, как кухня, зал, рабочее место, письменный стол, макияжный столик или зеркало. Там лучше отдать предпочтение обычным лампам накаливания или хорошим светодиодным, чем люминесцентным.
  • Температура света. Различают по этому признаку теплый свет с желтым приближенным к естественному свету, холодный с синеватым оттенком и белый — нейтральный свет. Такой фактор помогает в интерьере обыгрывать различные дизайнерские идеи. Например, в кухне подойдет теплый свет, а в спальне можно оставить холодный. А также в зависимости от декора стен будь то обои, краска или изображение фреской, мозаика, можно подобрать тот оттенок света, который наиболее выгодно подчеркнет цвет.
  • Коэффициент пульсации. Этот параметр отрицательно сказывается на зрении. В некачественных энергосберегающих лампах не вооруженным глазом видно мерцание – пульсацию. Светодиодные лампы тоже излучают ее, и зачастую просто так увидеть не возможно, но наведя видеокамеру любого гаджета на лампу, можно увидеть бегающие полосы – это и есть пульсация. Производители обязаны указывать эти параметры в инструкции или на упаковке. Норма КП — 15-20 %.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
