Типы ламп на форд мондео 4

Набор замены линз для Ford Mondeo 3 2000-2007 г.в.

Описание

Комплект для замены штатных линз автомобиля Форд Мондео 3 поколения 2000-2007 г.в. с заводскими ксеноновыми фарами.

Почему плохо светят фары на Форд Мондео?

Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.

Какие линзы подойдут для замены?

Наши наборы адаптированы специально для автомобилей Ford Mondeo 3 2000-2007 г.в. с заводскими ксеноновыми фарами. Сам комплект же выбирается исходя из ваших предпочтений по типу свечения.

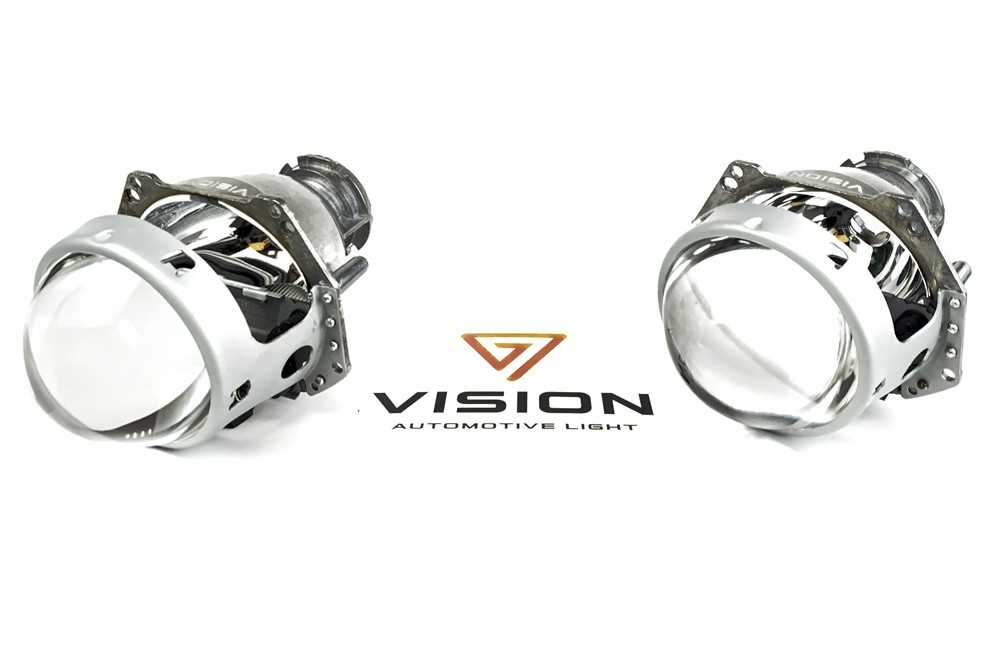

Биксеноновые модули Hella 3R:

• Биксеноновые линзы Hella 3R * 2 шт;
• Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

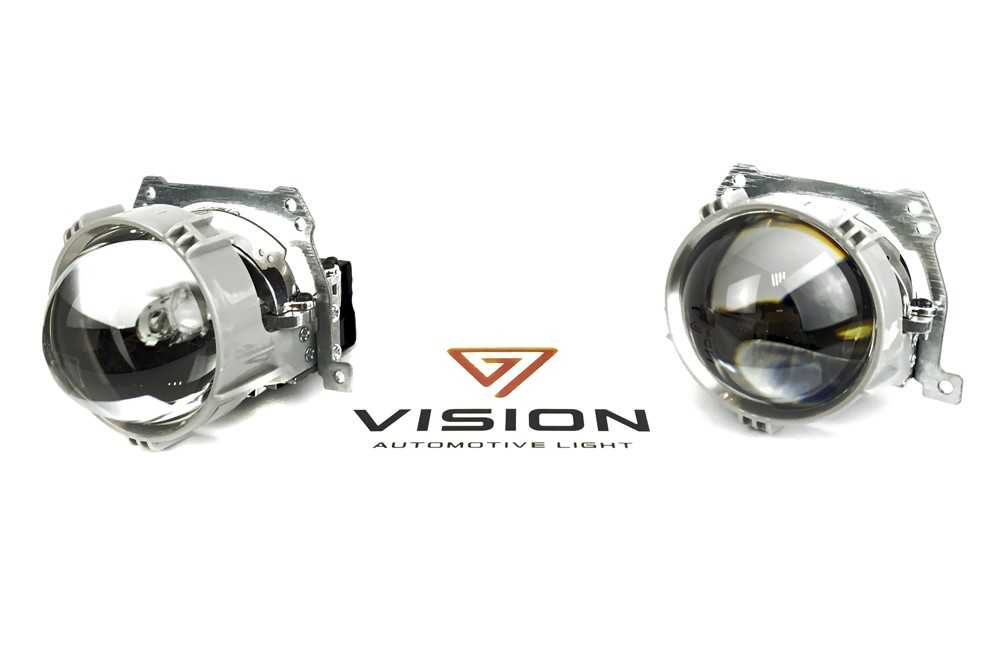

Бисветодиодные модули Vision Bi-Led Advance:

• Бисветодиодные линзы Vision Advance * 2 шт;
• Блоки управления модулем * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

Что Вы получаете в результате замены:

Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;

Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.

Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.

Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.

Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.

Для замены лампы противотуманной фары выполните следующие операции. Сожмите фиксатор… 4.

Поверните патрон лампы против часовой стрелки… 6. Установите новую лампу и все ранее снятые детали в обратном порядке.

Для замены любой лампы в заднем фонаре выполните следующие операции. Снимите задний фонарь см. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя… 4. Поверните заменяемую лампу против часовой стрелки… 6. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.

Остальные лампы заменяйте аналогичным образом. Выверните два винта крепления… 3. Аналогично замените лампу во втором фонаре освещения номерного знака. Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.

На карте стоит ограничение на оплату покупок в интернет Пластиковая карта не предназначена для совершения платежей в интернет. Пластиковая карта не активирована для совершения платежей в интернет. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату. Вот, в принципе, и.

Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты. Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связиили написать нам письмо на info krutilvertel.

Как заменить лампу ближнего света на Ford Fusion

При этом понадобится обычный набор инструментов: Также понадобятся новые лампы: Замена лампы ближнего света форд фьюжн ламп Форд Фьюжен Для доступа к лампе дальнего света потребуется демонтировать или корпус воздушного фильтра или расширительный бачок с охлаждающей жидкостью, зависимо от того, с какой стороны сгорела лампа.

Чтобы снять бачок, надо открутить болт крепления на 7. Отодвигаем подкрылок. Отодвигаем подкрылок, чтобы добраться до посадочного места лампы. Протягиваем руку и откручиваем крышку лампы.

Находим защитную крышку, и снимаем её. Защитная крышка лампы ближнего света. Лампа в посадочном месте.

Находим лампу, и повернув её на 90 градусов, вынимаем лампу ближнего света. Лампа Н4 вынутая с фары.

Набор замены линз для Ford Mondeo 4 2006-2014 г.в.

Описание

Комплект для замены штатных линз автомобиля Форд Мондео 4 поколения 2006-2014 г.в. с заводскими ксеноновыми фарами.

Почему плохо светят фары на Форд Мондео?

Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.

Какие линзы подойдут для замены?

Наши наборы адаптированы специально для автомобилей Ford Mondeo 4 2006-2014 г.в. с заводскими ксеноновыми фарами. Сам комплект же выбирается исходя из ваших предпочтений по типу свечения.

Биксеноновые модули Hella 3R:

• Биксеноновые линзы Hella 3R * 2 шт;
• Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

Бисветодиодные модули Vision Bi-Led Advance:

• Бисветодиодные линзы Vision Advance * 2 шт;
• Блоки управления модулем * 2 шт;
• Проводка для подключения шторки * 2 шт;
• Переходные рамки * 2 шт.
• Крепеж.

Что Вы получаете в результате замены:

Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;

Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.

Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.

Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.

Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.

Как поменять лампу на Форд Мондео 4

На Форд Мондео четвертого поколения устанавливались в головной свет ксеноновые лампы, мы рассмотрим распространенные галогеновые лампы.

Для замены лампы ближнего либо дальнего света вам необходимо снять фару. Для этого вам необходимо выкрутить два самореза и снять одну клипсу.

замена лампы Форд Мондео 4

замена лампы Форд Мондео 4

Далее вам необходимо с небольшим усилием потянуть край фары на себя. Как только фара сдвинется с места необходимо потянуть за другой край.

После снятия фары необходимо снять защитный пластиковый колпак.

замена лампы Форд Мондео 4

Далее после того как вы сняли защитный колпак, производите замену лампы ближнего либо дальнего света.

замена лампы Форд Мондео 4

Лампа плотно фиксируется в электрическом патроне, для снятия старой лампы из фары, просто потяните патрон лампы на себя и лампа должна выйти вместе с разъемом. Установку новой лампы необходимо производить в последовательности, сначала установка лампы, после установка электрического разъема.

Как поменять фару Мондео 4

Сначала надо выкрутить пару винтов и вытащить черный пластиковый фиксатор (хотя последнее, вероятно, не обязательно)

Затем осторожно снять фару с посадочного места, помня о подключенных проводах

Установка фары происходит в обратном порядке: установить нижний край фары, затем завести внутренний угол фары под бампер, затем нажать и установить внешний угол. Проделывая эти манипуляции, стоит быть предельно аккуратным, чтобы не поцарапать защелками бампер или крыло.

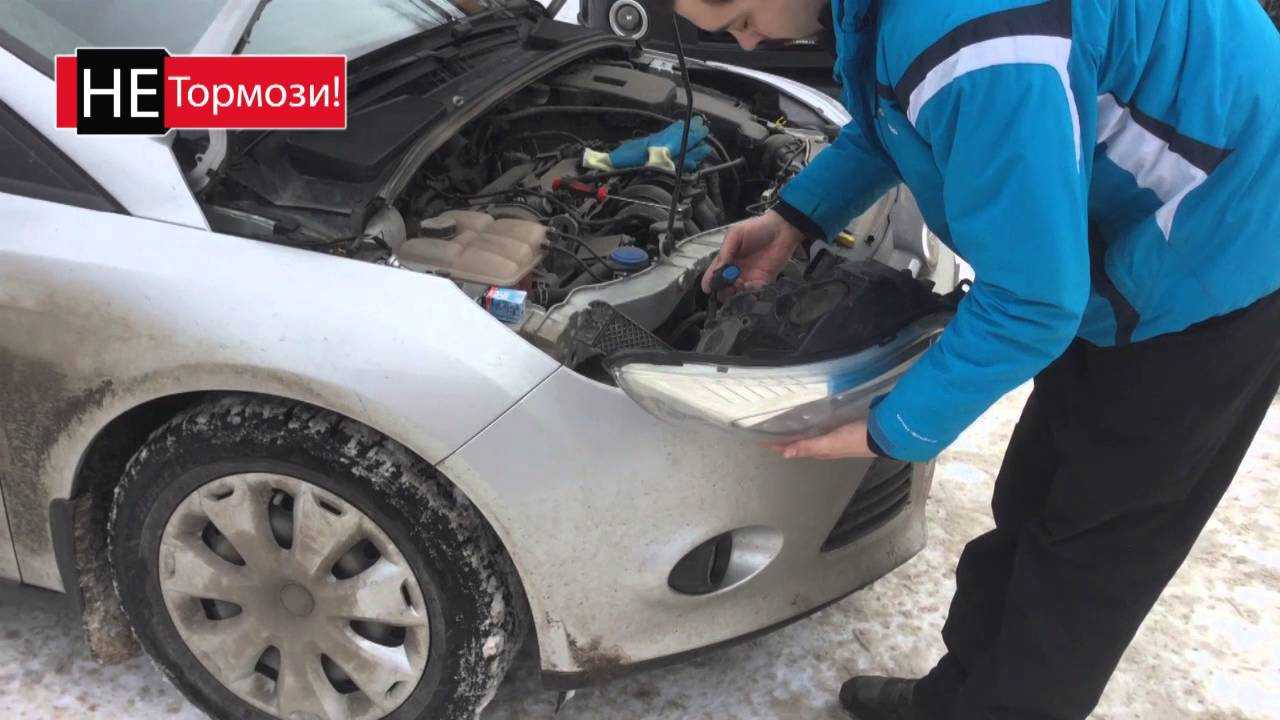

Как снять фару Форд Мондео — пошаговая инструкция

Все начинается с открытия крышки капота, под которой располагаются крепежи фары. Далее необходимо открутить 2 винта крепления фары обозначенных на фото. Затем для упрощения процесса рекомендую открутить 2 клипсы на пыльнике радиатора. После этого пытаемся сдвинуть фару к бамперу, при этом одновременно пытаемся поддеть дальний угол фары тот что возле крыла. Будьте предельно аккуратны, чтобы ничего не поцарапать и не сколоть краску на крыле.

1. Первым делом откручиваем 4 винта, 2 винта крепления фары и еще 2 винта крепления декоративной крышки, закрывающей радиатор.

1. После того как винты откручены начинаем доставать фару. Для этого Слегка оттягиваем бампер на себя, затем выводим угол фары. После этого тянем аккуратно блок-фару на себя.

Во время этих манипуляций как раз и происходит самое неприятное, либо скалывается угол крыла (ЛКП), либо повреждается сама фара. Также это нередко происходит во время установки фары на место. Так, что будьте аккуратны и внимательны.

Дальнейшие работы по отношению к фаре у каждого будут свои, это может быть замена лампочки, или полировка фар, покраска, тонировка, мойка фар изнутри и т. д.

В качестве бонуса, прилагаю фото, которые дают представление о том, как заменить лампы в фарах Ford Mondeo.

Думаю, после того как вы прочли данную статью у вас больше не возникнет сложностей с демонтажем оптики на Мондео, ведь теперь вы знаете как снять фару на своем авто.

Установку проводите в порядке, обратном снятию. Все болты затягиваются моментом 6 Н·м. Затем обязательно отрегулируйте фару.

Снятие и установка передней фары Форд Мондео 4 может понадобиться для замены самой фары или чтобы поменять лампы. Своими руками проделать это несложно. Новая фара обойдется примерно в 7-9 тысяч рублей и выше.

Какие фары ставить на Форд Мондео 4?

Оригинальный номер левой фары 1 492 386, средняя цена 4324 руб.

• TYC 20-B550-05-2B — 5940 руб.
• Depo 431-1179LMLD-EM — 6230 руб.
• Hella 1EF 010 541-011 — 9100 руб.

Оригинальный номер правой фары 1 492 385, средняя цена 4586 руб.

• TYC 20-B549-05-2B — 4930 руб.
• Depo 431-1179RMLD-EM — 5934 руб.
• Hella 1EF 010 541-021 — 8600 руб.

Замена перегоревшей лампочки в фаре может показаться плевой задачей, которая под силу любому начинающему автомобилисту. Однако, когда речь заходит о Мондео IV поколения, все оказывается не так просто. В этой статье я расскажу вам, дорогие «фордоводы», о том, как правильно снять фару на Форд Мондео и заменить лампочку.

Абсолютно непонятно чем руководствовались инженеры, когда изобретали оптику Мондео, дело в том, что в отличие от остальных моделей, замена лампочки сопровождается рядом проблем и неудобств. Приходится снимать фару, и все бы ничего, если бы эта фара снималась без проблем, во время снятия можно повредить как фару, так и другие части автомобиля, например, бампер или крыло. В общем что-то где-то было упущено, но не суть, я расскажу вам как произвести замену лампочки на Ford Mondeo IV без вреда для себя и своего авто.

Рекомендации и полезные советы при замене ламп ближнего света

Чтобы упросить процесс замены и минимизировать шанс совершить ошибку, следуйте приведенным ниже рекомендациям:

Даже в случае, если перегорела только лампа левой или правой фары, производить замену следует на обоих блоках. Это позволит сделать езду более безопасной и комфортной для глаз в ночное время суток.
Галогеновые лампы нельзя устанавливать голыми руками. Пальцы могут оставить на поверхности ламп жирные следы, что при включении света фар чревато перегоранием элемента.
Проводя как монтаж, так и демонтаж, старайтесь выполнять все операции мягко, без чрезмерных усилий. Практически все детали авто изготовлены из пластика, поэтому могут легко повредиться и треснуть при излишнем усилии.
После проведения всех манипуляций с заменой ламп, конечно же, подключите клеммы аккумулятора и проверьте работу фар

Если поломка не ушла, внимание стоит обратить на компьютер автомобиля.

Как снять фару на Ford Mondeo?

1. Глушим мотор, открываем капот.
2. Плоской отверткой поддеваем пластиковые крепления черной декоративной накладки капота, той, что в верхней части. Приподнимаем верхнюю часть «грибков», после чего, используя плоскогубцы, извлекаем весь грибок целиком. Всю накладку можно не снимать, достаточно освободить лишь 4 крепежа с той стороны, с которой нужно снять фару.

1. Дальше поддеваем большой грибок крепления фары и достаем его полностью при помощи того же инструмента.

1. Torx T30 откручиваем болт, расположенный в крайнем верхнем углу фары.

1. Затем откручиваем второй болт крепления фары, используем Torx T25.

1. Поворачиваем руль в противоположную от фары сторону, чтобы обеспечить себе доступ к подкрылку и фаре. Находим три точки крепления локера и ослабляем их без ключа, используя усилие рук.

1. Перемещаемся в нижнюю часть. Под бампером находим три точки крепления, две пластиковые и одна металлическая. Откручиваем их.

1. Головкой на «7» откручиваем винты крепления, расположенные в нижней части.

1. Аккуратно поддеваем пластиковый подкрылок, чтобы не сломать, но отделить его от бампера.

1. В верхней части бампера откручиваем три металлических винта, используем Torx T-25.

1. Тянем бампер на себя, отделяя его от подкрылков, крыла и фары. Ваша задача освободить фару, чтобы ее извлечению ничего не препятствовало.

1. На данном этапе фару удерживает металлический штифт, который также выполняет роль направляющей и расположен в нижней точке фары. Тянем корпус фары вперед, выводя ее из зацепа.

1. Теперь необходимо отключить питание, для этого переворачиваем фару и колодку питания. Аккуратно нажимаем на фиксатор и достаем питание из гнезда.

1. Достаем лампочку, которая перегорела, в данной ситуации лампу ближнего света. Для этого снимаем защитную крышку.

1. Поворачиваем старую лампу на 1/4 оборота против часовой и достаем ее из посадочного гнезда.

Новую ставим в обратном порядке, не прикасаясь к стеклу — это важно! Если все же коснулись, спирт и тряпка не оставляющая ворса, вам в помощь. Аналогичным образом меняются и остальные лампочки, после чего производится сборка в обратной последовательности

• https://lampaexpert.ru/avtomobilnye-lampy/neispravnosti/lampa-bliznego-sveta-ford-mondeo-4
• https://m.etlib.ru/report/1088-zamena-lamp-ford-mondeo-4
• https://ford-master.ru/zamena-lampochki-v-fare-ford-mondeo-iv-svoimi-rukami/
• https://ford-master.ru/kak-snyat-faru-na-ford-mondeo-i-zamenit-lampochku-blizhnego-sveta/

Alfa-Car › Blog › Ford Mondeo 4. Замена линз, чистка фар

Форд Мондео 4 с выгоревшими линзами – один из частых гостей нашего ателье. Дело в том, что штатно устанавливаемые линзы Visteon 2 являются далеко не лучшим линзовым модулем в принципе (т.е. даже новая такая линза светит слабо), а уж с годами их свет ухудшается вплоть до полного отсутствия освещения дороги в темное время. К счастью, количество свободного места внутри фары, отсутствие системы поворотного света и наличие разработанных переходных рамок делает замену линз на Ford Mondeo 4 довольно несложной «потоковой» процедурой. Если, конечно, вскрытие фар принять за несложное дело Хотя эти фары вскрываются нормально. В принципе, замену линз на четвертом Мондео можно произвести и без полной разборки фар, но у этих фар есть другая проблема – внутри фар собирается грязь. Про мытье фар с Fairy мы уже глумились, но это не наш метод. И вообще, сказать по правде, не метод. Хотя люди, верящие в #советыинтернета, продолжают портить оптику по-всякому. Безусловно, вскрытие фар сделает процедуру на несколько часов дольше и на пару тысяч дороже, но зато полностью решит проблему грязных изнутри фар. Итого: вскрыли фары, почистили их изнутри (стекла и маски фар), поменяли линзы на Hella 3R, собрали фары, отполировали снаружи.

Кому нормальный свет? Да, сейчас белые ночи, но скоро снова будет темно!

Источник

Ford Mondeo малыш Монди › Logbook › Сравнение внутрянки заводских фар галоген/ксенон mondeo4.

Как и обещал в записи Фары от anniversary вместо штатных галогенок + Bi-Led Optima Professional – детально опишу, чем отличаются заводские фары галоген/ксенон.

Думаю, запись будет полезна тем, кто хочет перейти с галогена на ксенон (или led) таким же способом, как и я (именно заводские фары, но без датчиков положения кузова, а лишь переделка проводки самой фары).

Итак, когда только появилась идея перейти с рефлекторной оптики на линзованную – мысли были следующие:– беру свои рефлекторные фары;– нахожу эту часть;

– меняю;– доустанавливаю линзу и блок;– переделываю проводку;– все.

Но, перечитав несколько статей по подобным переделкам понял, что тут еще куча мелочей, которые надо учитывать.

Свои фары решил не трогать. Поэтому пришлось купить 5 убитых фар (2 ксенон, 3 галоген). Пусть лучше останется лишнее, чем чего-то не хватит.

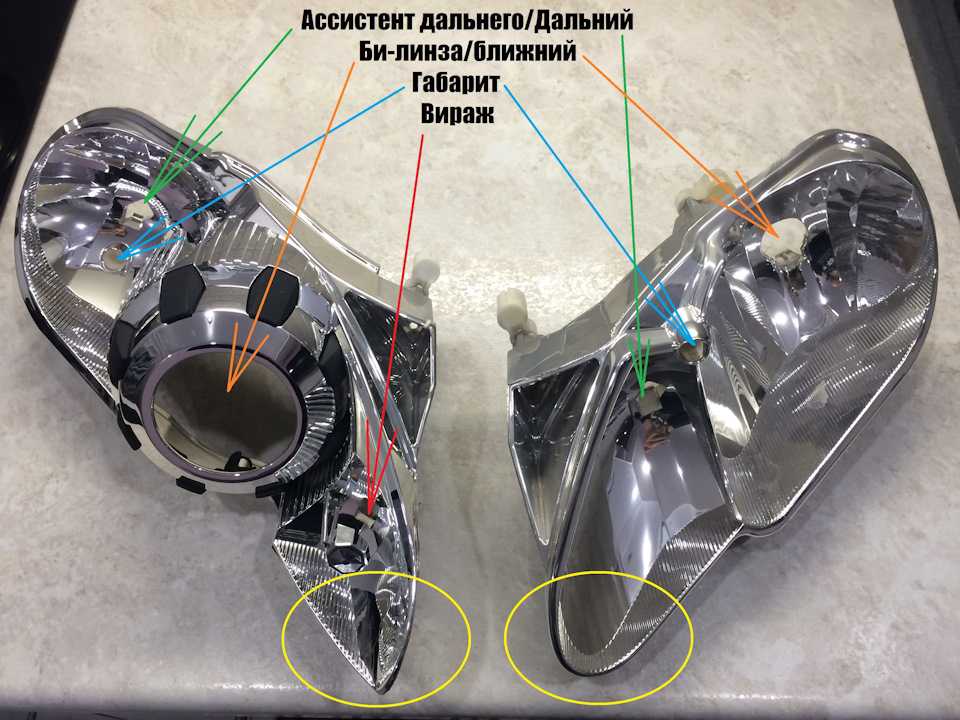

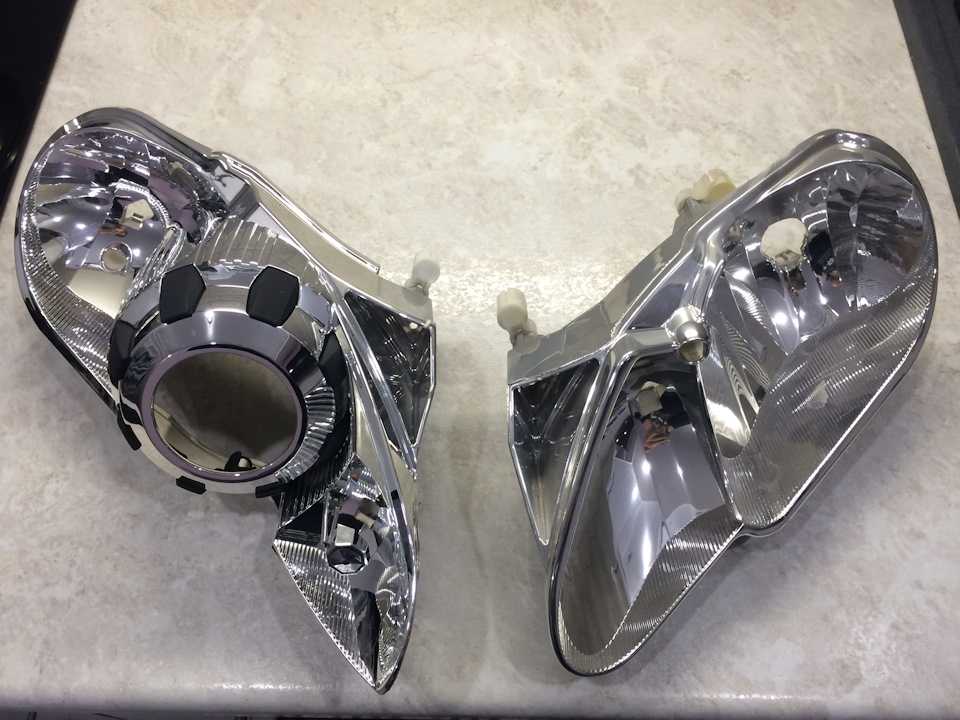

1 – секции рассеивателей, по форме почти одинаковые, но у линзованной длиннее носик, за счет чего есть отличия в масках.

2 – маски, как описано выше, отличия за счет более вытянутого носика секции отражателя. Галогеновую маску при необходимости можно «подрезать». Но тут нужна точная подгонка.

Оранжевые вставки поворотника – одинаковые.Секции отражателей поворотников – одинаковые.

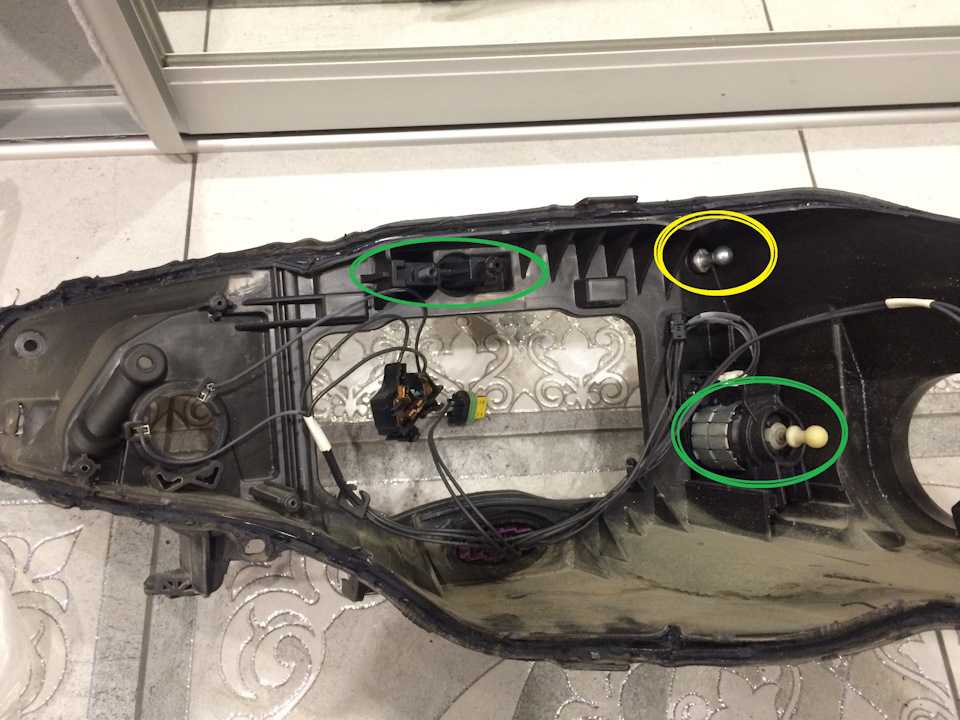

3 – фиксаторы/регуляторы секции отражателя.

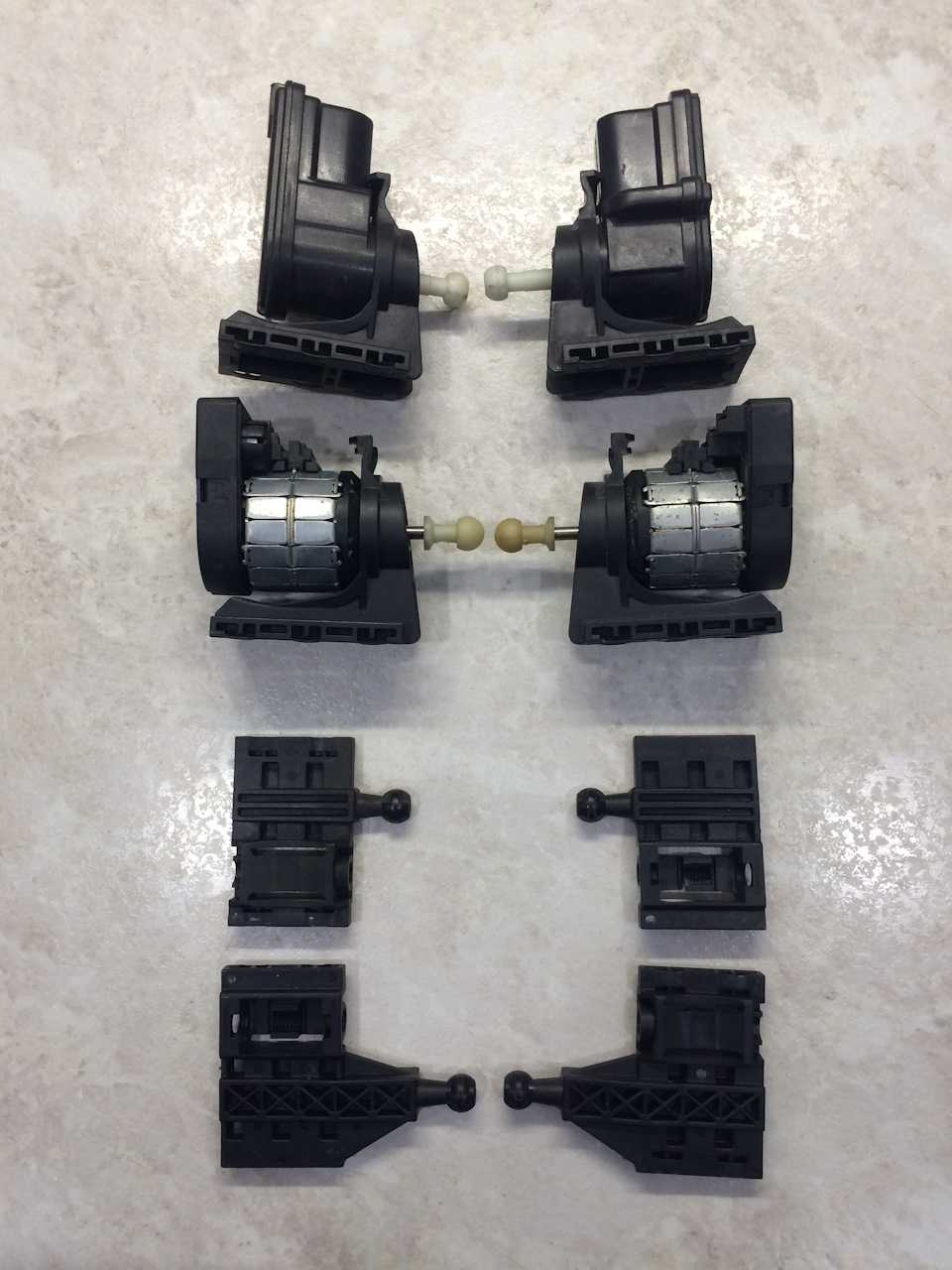

Моторчики корректора – посадочные места у них одинаковые. Отличия на лицо. Моторчики различаются клеммами и соответственно распиновкой от разъема фары.Регулятор влево/вправо – посадочные места у них одинаковые. Немного разная длина.

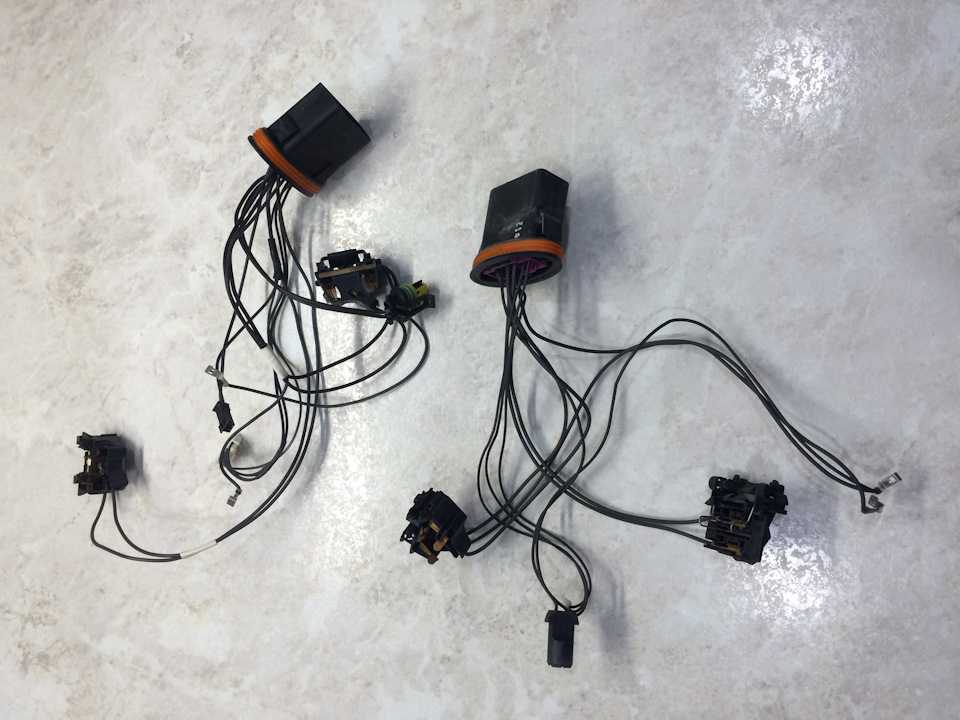

4 – проводка

Внимание надо уделять самому разъему фары и фишкам – могут быть следы сильного окисления, оплавленности, механические повреждения (поэтому мне пришлось покупать именно 3 галогенки, а не 2).Фишки галогена: ближний, дальний, габарит (если есть), поворотник, корректор.Фишки ксенона: блок розжига, ассистент дальнего, шторка, габарит (если есть), поворотник, корректор, вираж

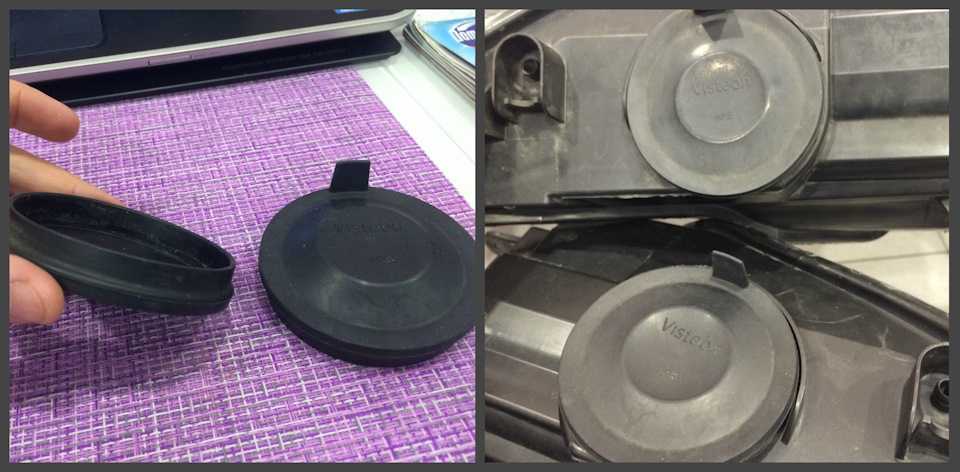

5 – задние крышки. Тут немного не ясно. Всегда думал, что крышки на всех фарах mondeo4 одинаковы, отличаются лишь наличием на внутренней стороне отверстий для фиксации блока розжига.Свою фару хотел оставить в нетронутом виде, поэтому купил еще пару крышек (попались вот такие дырявые, дыру заклеил эпоксидкой). Начинаю примерять – не подходит, уплотнитель крышки прилегает не по контуру корпуса фары, и крышка никак не защелкивается. Странно, корпус фары не перекошен, крышка не перекошена.

Снимаю крышки со своих фар (вот тут странность: фара рефлекторная, а на крышках есть крепления под блок розжига – либо крышка уже меняна, либо хз). Так вот – примеряю свои крышки – подходят.Получается – моя крышка подошла и к рефлекторной фаре и к ксеноновой. А та, что купил дополнительно – ни туда ни туда. Наверно купил шлак.

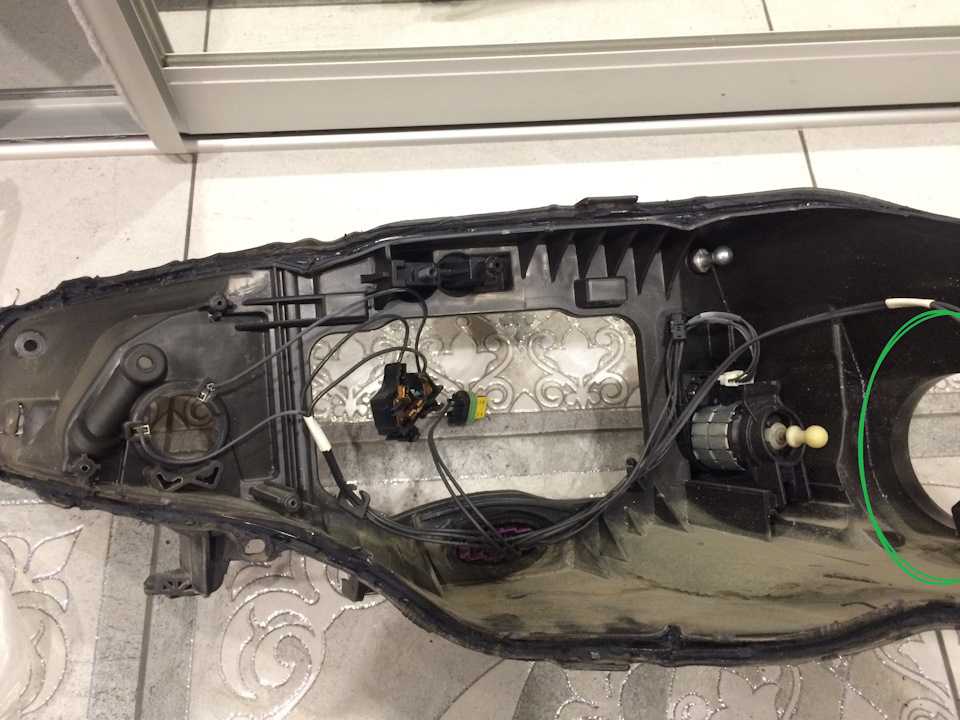

6 – корпус фары. До сантиметра не вымерял все углубления, но визуально корпуса одинаковые, за исключением отверстия для доступа к виражным лампам у ксеноновой фары. Пишут, что при необходимости это отверстие можно вырезать самому.

7 – боковые крышки у ксеноново фары. Найти такие весьма проблематично. Новые стоят больше 2 тыс. за шт. Можно подобрать универсальные, либо подобрать от другой фары, как сделал я (подошла задняя крышка от фары ford focus 2).

8 – вентиляционные Г-образные трубки. Бывают разной формы и с разным диаметром посадочного места. Проблем с ними не возникло, так как с каждой фарой был почти весь комплект.

9 – стекла одинаковые.

Ну… вроде все. Если что-то упустил, или непонятно описал – пишите)

Источник

Замена лампочки в фаре Ford Mondeo IV своими руками

Замена перегоревшей лампочки в фаре может показаться плевой задачей, которая под силу любому начинающему автомобилисту. Однако, когда речь заходит о Мондео IV поколения, все оказывается не так просто. В этой статье я расскажу вам, дорогие “фордоводы”, о том, как правильно снять фару на Форд Мондео и заменить лампочку.

Абсолютно непонятно чем руководствовались инженеры, когда изобретали оптику Мондео, дело в том, что в отличие от остальных моделей, замена лампочки сопровождается рядом проблем и неудобств.

Приходится снимать фару, и все бы ничего, если бы эта фара снималась без проблем, во время снятия можно повредить как фару, так и другие части автомобиля, например, бампер или крыло.

В общем что-то где-то было упущено, но не суть, я расскажу вам как произвести замену лампочки на Ford Mondeo IV без вреда для себя и своего авто.

Как снять фару Форд Мондео IV — пошаговая инструкция

1. Все начинается с открытия крышки капота, под которой располагаются крепежи фары.
2. Далее необходимо открутить 2 винта крепления фары обозначенных на фото.

1. Затем для упрощения процесса рекомендую открутить 2 клипсы на пыльнике радиатора.

1. После этого пытаемся сдвинуть фару к бамперу, при этом одновременно пытаемся поддеть дальний угол фары тот что возле крыла. Будьте предельно аккуратны, чтобы ничего не поцарапать и не сколоть краску на крыле.

Замена лампочки в фаре Форд Мондео IV

1. Когда блок-фара извлечена, берем плоскую отвертку и жмем на защелки крепления крышки, за которой располагаются лампочки и получаем доступ к лампам.

1. Достаем нужную нам лампочку, отключаем ее питание и производим замену.

Повторяем все вышеописанные шаги по отношению к другой фаре, после чего все собираем и выполняем установку в обратной последовательности. Соблюдая все шаги, вы сможете без проблем и последствий снять фару и заменить лампочку на Ford Mondeo IV в домашних условиях.

На этом у меня все, спасибо за внимание. Буду рад если кому-то эта инструкция помогла решить его вопрос

Напишите в х о ваших успехах в выполнении данной работы, а также о секретах, которые позволяют существенно упростить процесс замены лампочки.

Выбираем лампу: топ проверенных производителей

Не зря говорят, что Ford Mondeo – машина для народа. Автомобильный гигант умудрился не только выпустить в мир качественный, при этом доступный седан, но и позаботился про рынок запчастей. Почти каждая деталь этого транспортного средства без проблем меняется в любом СЦ за считанные минуты. Это касается и ламп ближнего света: отечественные, китайские или оригинальные запчасти удовлетворят даже самого искушенного или дотошного автомобилиста.

В сегодняшних реалиях можно подобрать лампу в любом ценовом диапазоне

Чтобы не выбросить деньги на ветер, рекомендуем обратить внимание на ключевые критерии выбора. Источник питания и патрон самой лампы – вот на что следует смотреть при покупке

Любая лампа для этого автомобиля должна отвечать следующим требованиям:

• мощность – 55W;
• напряжение — 12V;
• подходящий под патрон цоколь – модель H7.

Производитель по умолчанию устанавливает свет от немецкого производителя Osram. Данный бренд известен своей надежностью и долговечностью. Если вы диагностировали поломку именно этого светильного элемента, то рекомендуем заменить его на такую же лампу или аналогичный продукт.

95% владельцев «Форд-Мондео» останавливают свой выбор на одном из двух типов света:

1. Галогенная лампа с функцией рассеивания потока.
2. Биксеноновая лампа с функцией оптики в линзе.

Проанализируйте информацию, описанную выше, и сделайте выбор в пользу более выгодной стоимости или высокой степени надежности

Стоит принять во внимание и общеизвестный факт, что галогенные фары работают на основе нити накаливания. В связи с этим, не стоит ожидать повышенной светоотдачи

Если нить нагреется слишком сильно, может нарушиться структура отражателя и рассеивателя, что негативно отразиться на всей картине в целом.

Совет! Передняя оптика – это система, состоящая сразу из 4 видов лампочек: ближний и дальний свет, габаритные огни и сигналы поворота. Так или иначе, не пренебрегайте полной разборкой фары. Это позволит выполнить замену не так быстро, но качественно.

Какие лампы стоят

На Форд Мондео 4 за ближний свет отвечает галогенная лампа с цоколем H7 мощностью 55 Вт, а за дальний – H1.

Лампа ближнего света Н7

Использование источников света других типа и мощности может привести к оплавлению корпуса блок-фары, помутнению отражателя и нарушению светотеневой границы.

Что лучше купить — топ 5 производителей

Лампы ближнего света какого производителя взять на замену? Общего согласия у автовладельцев на эту тему нет: кто-то берет приборы именитых брендов, кто-то предпочитает ставить простые, но дешевые.

Тут я ничего посоветовать не могу, но если тебя заинтересует результат исследования «Бренды автоламп в России», то я привожу топ пяти зарубежных и пяти отечественных производителей автомобильных лампочек ближнего света H7.

<dtrong>Топ 5 лучших зарубежных производителей:

1. Philips (Нидерланды) – 1319 баллов.
2. OSRAM (Германия) – 1203 балла.
3. Narva (Германия) – 1090 баллов.
4. Hella (Германия) – 834 балла.
5. Bosch (Германия) – 798 баллов.

</dtrong>Топ 5 лучших отечественных производителей:

1. Маяк – 740 баллов.
2. ДиаЛуч – 455 баллов.
3. MTF Light – 231 балл.
4. Sho-Me – 135 баллов.
5. Nord Yada – 134 балла.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуМетодика ранжирования основывалась на количестве продаж в России и, на мой взгляд, довольно точно отображает популярность тех или иных брендов именно в нашей стране.

Когда необходимо менять лампочки противотуманного освещения

Поломка противотуманок на автомобиле Ford Focus II может привести к аварийной ситуации или даже ДТП, так что затягивать с ремонтом данного типа освещения не стоит. В числе главных причин неисправностей противотуманного света находятся следующие ситуации:

• Коррозия и окисление проводки, что появляется при частом использовании машины в условиях непогоды.
• Износ предохранителей.
• Выход из строя ламп-противотуманок.
• Проблемы с реле, монтированным в монтажный блок.
• Поломка кнопки включения противотуманного освещения.
• Неисправность проводки или питания.

Метод исправления ситуации будет зависеть от имеющейся проблемы, но диагностировать ее без специального оборудования будет нелегко. Тем более, если в автомобиле имеются серьезные неполадки в проводке или электронике. Поломка бортового компьютера или неквалифицированное вмешательство в его работу способно и вовсе вывести транспортное средство из строя.

Для автомобиля Форд Фокус II характерны следующие признаки неполадок в противотуманном освещении:

• Противотуманки полностью не работают.
• Освещение есть, но яркость слишком низкая, что потребует настройки оборудования.
• Недостаточная площадь освещения для обретения качественной видимости.
• Противотуманные фары запотевают.

В целях достижения полной безопасности стоит немедленно устранить неисправность, как только она была найдена, ведь неработающее освещение для непогоды может создать значительные проблемы, если вы отправитесь в дорогу в туман, или внезапно пойдет сильный дождь.

Тем не менее, чтобы диагностировать существующие проблемы, стоит воспользоваться передовым оборудованием, демонстрирующим коды ошибок, соответствующие конкретным неполадкам. Такие инструменты имеются на многих станциях техобслуживания, также специалисты сервиса смогут оперативно устранить найденные неприятности.

Лампы ближнего света на Мондео 4 размер

лампы Мондео 4

1  Лампа ближнего света  — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2  Лампа дальнего света  — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3  Лампа освещения номерного знака, подсветки входа, вещевого ящика, переднего габарита и подсветки зеркальца  — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

4  Лампа освещения багажника  — маленькая одноконтактная лампа W6W, мощностью 6 ватт.

5  Лампа заднего противотуманного фонаря  — одноконтактная лампа накаливания H21W , мощностью 21 ватт.

6  Лампа заднего указателя поворота  — одноконтактная лампа накаливания Y21W, мощностью 21 ватт.

7  Лампа переднего указателя поворота  — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

8  Лампа в противотуманной фары  — галогеновая лампа Н8 мощностью 35 ватт. лампа Г образной формы с пластиковым цоколем.

9  Лампа плафона для чтения  — маленькая одноконтактная лампа с металлическим цоколем BA9s, мощностью 5 ватт.

10  Лампа освещения салона  —  C10W лампы накаливания похожие C10W, но меньшей мощности 10 ватт. Также рекомендуем перед заменой и покупкой новой запомните размер.

Как поменять лампы на Мондео 4

Сначала надо снять фару — открутить пару винтов, затем черный фиксатор (пистон пластиковой морды). Затем аккуратно снять фару с посадочного места и перевернуть, чтобы можно было добраться к лампам сзади. Вытаскивание фары будет самым сложным этапом и у многих владельцев Mondeo IV вызывает затруднения. Поэтому открутив винты подтягиваете фару в сторону бампера, затем пытаетесь вытащить дальний край фары (делаем очень аккуратно, можно сколоть кончик крыла, особенно при установке назад). Далее надо снять заглушку и вытащить нужную лампу вместе с разъемом из фары.

Замена лампы ближнего света Форд Мондео 4

Лампа ближнего света Мондео 4 находится ближе к центру блока фары. Чтобы ее поменять, следует извлечь лампу из фары, затем отсоединить разъем.

• Световой поток: 2500 Лм
• Мощность: 25 Вт
• Cрок гарантии: 2 года

• Световой поток: 1800 Лм
• Мощность: 18 Вт
• Cрок гарантии: 1 год

• Световой поток: 1600 Лм
• Мощность: 20 Вт
• Cрок гарантии: 1 год

• Световой поток: 1500 Лм
• Мощность: 15 Вт
• Cрок гарантии: 1 год

• Световой поток: 120 Лм
• Мощность: 0,8 Вт
• Cрок гарантии: 2 года

• Световой поток: 220 Лм
• Мощность: 1,6 Вт
• Cрок гарантии: 1 год

• Световой поток: 1500 Лм
• Мощность: 21 Вт
• Cрок гарантии: 1 год

• Световой поток: 56*2 Лм
• Cрок гарантии: Пожизненная

• Световой поток: 300 Лм
• Мощность: 2,5 Вт
• Cрок гарантии: 1 год

• Световой поток: 200 Лм
• Мощность: 1,4 Вт
• Cрок гарантии: 3 года

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 300 Лм
• Мощность: 2,5 Вт
• Cрок гарантии: 1 год

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 1000 Лм
• Мощность: 7 Вт
• Cрок гарантии: 2 года

• Световой поток: 800 Лм
• Мощность: 21 Вт
• Cрок гарантии: 1 год

• Световой поток: 300 Лм
• Мощность: 3 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 400 Лм
• Мощность: 0,6 / 3,6 Вт
• Cрок гарантии: 1 год

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 120 Лм
• Мощность: 0,8 Вт
• Cрок гарантии: 2 года

• Световой поток: 220 Лм
• Мощность: 1,6 Вт
• Cрок гарантии: 1 год

Ford Mondeo 2006, 125 л. с. — самостоятельный ремонт

Вытащите лампу из патрона и замените на новую. Проведите монтаж в обратном порядке.

Заміна лампи на Ford Mondeo IV (Headlight bulb replace)

Для этого сначала отсоедините ламповый штекер, освободите зажимные затворы и отложите в сторону колпачки.

Отсоедините ламповый штекер указан стрелкой , откиньте в стороны проволочные скобы указаны стрелками и вытащите лампу за цоколь из отражателя. Вставьте новую лампу, подключите ее и затем закройте фару.

Передние указатели поворота

Проследите за тем, чтобы проволочные затворы встали на свои места. Стояночный свет Вращайте колпачок влево и вытащите его из корпуса. Приподнимите затем с помощью плоской отвертки патрон из корпуса и вытащите лампу из патрона.

Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

После замены лампы сравните световое отверстие новой лампы со старой

Противотуманные фары Осторожно приподнимите отражатель фары из переднего дефлектора и Вытащите теперь корпус из монтажного отверстия и отсоедините ламповый штекер

Вытащите лампу из патрона и вставьте новую лампу. Монтаж в моделях с серийным бампером.

13.18. Никаких больших проблем – замена ламп накаливания

Для этого необходимо нажать на оба красных вставных язычка указан стрелкой. Сожмите оба красных вставных язычка. Отсоедините теперь ламповый штекер и вытащите дефектную лампу из патрона. После замены проведите монтаж в обратном порядке.

Не забудьте провести контроль функционирования. Заднее освещение универсала Откройте заднюю дверь и освободите в салоне верхнюю обшивку корпуса лампы нижняя закреплена клеящей лентой. Теперь снимите обшивку и Если теперь вытащить оба крепежных штифта указаны стрелками наверху корпуса фар и затем еще отсоединить ламповый штекер, то перед вами комплексная фара, готовая для смены ламп. Используйте только запасные лампы с УФ-фильтром.

Полностью вытащите оба крепежных штифта. Слегка сожмите старую лампочку в патроне и выкрутите ее левым вращением.

Установите новую лампу в обратном порядке и проследите за тем, чтобы при монтаже правильно располагались оба направляющих выступа

Обратите внимание на заднюю пружину при монтаже бокового указателя поворота

Прочно удерживайте ламповый патрон, вращайте стекло влево и снимите. Вытащите лампу из патрона и замените на новую. Проведите монтаж в обратном порядке.

Для этого сначала отсоедините ламповый штекер, освободите зажимные затворы и отложите в сторону колпачки. Отсоедините ламповый штекер указан стрелкой , откиньте в стороны проволочные скобы указаны стрелками и вытащите лампу за цоколь из отражателя. Вставьте новую лампу, подключите ее и затем закройте фару.

Проследите за тем, чтобы проволочные затворы встали на свои места. Стояночный свет Вращайте колпачок влево и вытащите его из корпуса.

Приподнимите затем с помощью плоской отвертки патрон из корпуса и вытащите лампу из патрона. Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

После замены лампы сравните световое отверстие новой лампы со старой

Противотуманные фары Осторожно приподнимите отражатель фары из переднего дефлектора и Вытащите теперь корпус из монтажного отверстия и отсоедините ламповый штекер

Вытащите лампу из патрона и вставьте новую лампу.

Выводы

Замена лампы ближнего света не составит никакого труда даже для начинающего автомобилиста и владельца Ford Focus третьего поколения. Трудности могут возникнуть в том случае, если делать все без соблюдения инструкции, поскольку есть риск поломать пластиковые крепления, без которых фара не станет на место так, как она должна

Перегорела лампочка или плохо горит свет, неважно – всегда приобретайте только качественные детали на Форд Фокус 3, а особенно это касается оптики. Помимо того, что хорошее освещение дороги поможет вам, но при этом и не будет слепить встречных водителей, что положительно скажется на безопасности

Удачи!
