Замена ламп ближнего света, габаритных огней и стоп-сигнала на renault logan, регулировка фар

Какие лампы стоят на Рено Логан 2

Рено Логан никогда не относилось к числу дорогих и премиальных машин. Но тем неимение у нее достаточно большой спрос и она востребована. И для владельцев этой машины полезно будет знать, какие разновидности ламп в ней применяются. Также будет нужным статья замена дворников Рено Логан 2

Мы можем порекомендовать лампы в ближний и дальний свет фар таких производителей как: Osram Night Breaker, Philips X-Treme Vision, Koito Whitebeam

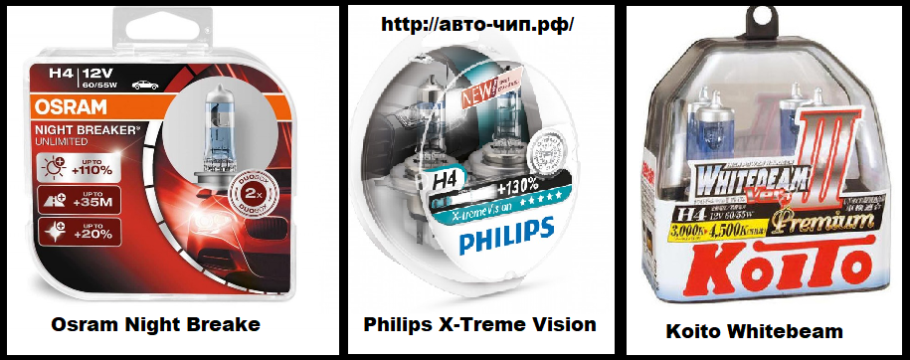

лампы osram philips koito

Рено Логан 2

Типы ламп Рено Логан 2

Лаппа ближнего света

h7 галогеновая лампа

Лампа дальнего света

h1 лампа

Лампа габаритного света и дневного ходового огня

Лампа указателя поворота, заднего хода и задней противотуманной фары

p21w лампа

Лампа в противотуманной фары

Лампа в противотуманной фары Логан

Лампа сигнала торможения и габаритного света

P21/5W

Лампа освещения номерного знака, багажника, вещевого ящика и освещения салона

W5W

9.2. Замена ламп

Для заменыламп блок-фары выполните следующие операции.

ПРИМЕЧАНИЕ

Замена ламп для наглядности показана на снятой блок-фаре.

1. Откройте капот.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи…

3. …и снимите крышку фары.

ПРИМЕЧАНИЕ

Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.


4. Выведите пружинный фиксатор из крючков на отражателе…	5. …откиньте фиксатор…

6. …и выньте лампу головного света.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

8. Установите на место крышку.


9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары.	10. Извлеките из патрона бесцокольную лампу.

11. Вставьте в патрон новую лампу и установите патрон на место.


12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)…	13. …и извлеките его из блок-фары.

14. Поверните лампу против часовой стрелки и извлеките из патрона.

15. Установите новую лампу в патрон и патрон в блок-фару.

Для заменылампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите боковой фонарь указателей поворота (см.
«Замена бокового фонаря указателя поворота»).

3. Извлеките лампу из патрона.

4. Вставьте новую лампу в патрон, а патрон в корпус указателя.

5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для заменылюбой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задний фонарь (см.
«Замена заднего фонаря»).


3. Нажмите пальцами на фиксаторы…	4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.

5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона.

6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.

7. Установите детали в порядке, обратном снятию.

Для заменылампы в фонаре освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере.	3. Отожмите фиксатор и снимите рассеиватель фонаря.

4. Извлеките бесцокольную лампу из патрона.

5. Установите новую лампу.

6. Установите детали в порядке, обратном снятию.

Для заменылампы в дополнительном стоп-сигнале выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки…	3. …и снимите его.

4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

5. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Один из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора.

Для заменылампы в плафоне освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона.	3. Извлеките лампу из патрона.

4. Вставьте новую лампу.

5. Установите рассеиватель плафона.

Для заменылампы в плафоне освещения багажника выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля.	3. Нажмите на фиксатор и снимите рассеиватель плафона.

4. Отожмите пружинный контакт и извлеките лампу.

5. Вставьте новую лампу в плафон.

6. Установите детали в порядке, обратном снятию.

Для заменылампы подсветки патрона прикуривателя выполните следующие операции.

1. Снимите патрон прикуривателя и извлеките световод (см.
«Снятие и установка патрона прикуривателя»).


2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя.	3. Разжав края корпуса, сдвиньте…


4. …и извлеките патрон лампы подсветки.	5. Извлеките лампу из патрона и замените ее.

6. Установите детали в порядке, обратном снятию.

предыдущая страница10.9.1. Особенности конструкции

следующая страница 10.9.3. Замена блок-фары

Замена Лампы Ближнего Света Рено Логан 2

замена лампы ближнего света

Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.

Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2016, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.

Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.

Типы установленных ламп и правила выбора

Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.

Стоит задуматься лампа с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.

Замена фар Opel Astra j.

Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.

Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:

Замена лампы ближнего света на Renault Логан 2

замена лампы ближнего света на Рено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.

Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.

Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят

Замена ближнего света у Nissan X следует.

Особенности замены

Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.

В сети вы найдете видео и фото о замене ламп на Renault Войдите и используйте их как инструкции.

Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.

Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.

Процесс замены:

После снятия аккумулятора крышка фары с замком будет видна.
Место для фото 9
Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
Лампа его снимают металлические ножки, на его место устанавливают новую.

Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.

Сборка обратная. В конце установки все огни должны быть включены и проверены.

Замена Киа на ближний свет, видео.

Причина отсутствия сияние ближний свет активирует предохранитель в соответствии с другим застрявшим реле, которое отвечает за работу передней оптики. В этом случае может потребоваться очистить реле в противном случае. замена предохранитель. Если после замены подсветка не подойдет владельцу автомобиля, необходимо отрегулировать осветительное оборудование, выбрав оптимальное направление движения конусной балки.

Схема подключения

Как я указывал выше, метод включения ДХО не регламентируется ПДД

Важно, чтобы они горели в нужное время в нужном месте и выключались при определенных условиях. Можно даже подключить их к аккумулятору Рено Логан безо всяких реле через предохранитель и обычный тумблер, выдерживающий ток ламп

Но такой вариант имеет массу недостатков:

с мощным десятиамперным тумблером на панели Рено Логан будет больше походить на продукцию местного тракторного завода

Слабенький же «родной» просто сгорит;
прежде чем тронуться, необходимо не забыть включить ходовые огни;
после включения дальнего/ближнего света нужно не забыть их отключить;
покидая автомобиль, важно не забыть выключить ходовые огни. В противном случае к утру АКБ будет полностью разряжена и, весьма вероятно, испорчена, поскольку глубокий разряд свинцовых батарей недопустим.

Как подключить ДХО правильно? Для управления фонарями дневных ходовых огней совсем необязательно использовать тумблер или любой другой выключатель – все операции по включению/выключению ДХО В Рено Логан можно возложить на автоматику.

Для этого докупаем специальный электронный блок (реле) DRL ST, который обойдется в среднем в 400 рублей.

Электронный блок автоматического управления дневными ходовыми огнями для Рено Логан 1

Назначение выводов этого блока следующее:

Вход (3 провода)	Выход (2 провода)
Цвет	Назначение	Цвет	Назначение
красный	плюс питания	красный	плюс питания фонарей
черный	минус питания (кузов)	черный	минус питания фонарей (кузов)
желтый	управление

Теперь собираем схему. Соединяем фонари ДХО параллельно и подключаем к выходу блока (см. таблицу выше). Черный провод закрепляем под любой винт на кузове автомобиля (краска под винтом должна быть счищена).

Подключения минуса питания в Рено Логан 1

Провод управления подключаем к плюсовому проводу питания любого из габаритов. Питание блока берем с провода питания катушки зажигания (как вариант, с провода питания бензонасоса). Для этого очень удобно использовать специальную клипсу для безразрывного подключения – я отметил ее стрелкой.

Безразрывное подключение к проводу питания катушки зажигания Рено Логан 1

Реле, как видно из фото, комплектуется собственным предохранителем (проходной на красном проводе питания), а потому дополнительно в плане защиты от КЗ ничего делать не нужно.

Устанавливаем реле в любом удобном месте подкапотного пространства Рено Логана. Теперь ходовые огни будут загораться при включении зажигания (при подключении к питанию бензонасоса – после пуска двигателя) и выключаться при его отключении. Дополнительно ДХО погаснут, если будут включены габаритные огни либо ближний или дальний свет.

Как выключить дневные ходовые огни принудительно, к примеру, при стоянке с запущенным двигателем? Для этого достаточно докупить и врезать в провод питания блока выключатель, который можно удобно разместить на месте, зарезервированном для кнопки управления кондиционером. Если блок DRL ST достать не удалось, можно обойтись обычным пятиконтактным электромагнитным реле, к примеру, от автомобиля ВАЗ.

Автомобильное пятиконтактное реле

Схема подключения такого реле к бортовой сети Рено Логан будет выглядеть следующим образом:

Схема автоматического управления ДХО на Рено Логан при помощи обычного реле

Как это работает? При повороте ключа напряжение поступает на катушку зажигания и на нормально замкнутые контакты реле. Ходовые огни горят. Если включить габариты, напряжение с них поступит на обмотку реле, и оно сработает – ходовые фары погаснут. При выключении зажигания напряжение питания исчезает, и фонари тоже гаснут.

Пользователь сказал cпасибо:

Там изложено все до копейки — проект полностью открыт для повторения и модернизации. Вкратце контроллер работает так: Плавно гаснут после остановки и истечения времени задержки тоже настраивается. При включении габаритов ДХО плавно гаснут. При отключении зажигания ДХО гаснут.

Можно настроить, чтобы ДХО зажигались на определенной скорости. Здесь распишу как установить сей контроллер на Sandero или родственные по проводке автомобили.

Для установки требуются минимальные знания электрооборудования транспортного средства. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты. Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками.

Будем модернизировать автомобиль по оптимальному варианту.

Установка В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них.

Для Renault Logan идеально подойдёт корпус круглой формы. Базовая комплектация Рено Логан не предусматривает противотуманные фары. Так и должно быть!

Мой аккаунт

Что получится в случае ошибки: Допустим, диод будет включён в прямом направлении. Тогда при срабатывании габаритов возникнет короткое замыкание; Если диода не будет в схеме, то быстро окислятся контакты, коммутирующие цепь габаритов. Возможно, что диод внутри клеммника отсутствует.

Подойдёт деталь из серии 1NN Установить дневные ходовые огни на Рено Логан можно только с использованием реле. Его, по идее, можно заменить транзисторами.

Но с ними всё будет ещё сложней! Подключаем четыре провода С назначением двух проводов из пяти мы определились выше.

Среди оставшихся трёх проводов найдите два, которые при срабатывании реле размыкаются.

Один из них любой подключают к боковой клемме реле K5. И конечно, реле K5 нужно будет вернуть на место.

Он нужен, чтобы подключиться к синему проводу, подводимому к лампе габарита. Смысл сказанного понятен из фото. Используйте любую из точек, обозначенных на чертеже.

Для каждого провода рекомендуется купить контактный лепесток М6. Финальный вариант простой схемы Если всё сделать, как сказано выше, будет реализована схема, как на фото.

Так вы улучшите влагоустойчивость и продлите время эксплуатации ДХО. Установите дневные огни в переднем бампере автомобиля.

Выполните подключение проводов ДХО к реле. Это наиболее распространённый способ инсталляции приспособлений на Рено Логан. Существуют и другие методы монтажа ДХО.

Например, некоторые автолюбители подключают дневные огни через подрулевой подключение дхо рено ближнего и дальнего света и замок зажигания. Такая установка не требует выключения ДХО вручную после включения фар. Кнопку отключения ходовых огней тоже размещают по-разному.

На этом все, спасибо за внимание. Кому нужно помочь в установке и советами, пишите, спрашивайте, буду рад подсказать что и

Всем удачи на дорогах. Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей.

Для установки требуются минимальные знания электрооборудования транспортного средства. Вариант класса люкс. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты.

Установка ДХО на Renault Logan своими руками

Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. В этом случае й контакт соединяют с лампой давления масла.

В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Схема подключения

Как я указывал выше, метод включения ДХО не регламентируется ПДД

Но такой вариант имеет массу недостатков:

Для этого докупаем специальный электронный блок (реле) DRL ST, который обойдется в среднем в 400 рублей.

Назначение выводов этого блока следующее:

Вход (3 провода)	Выход (2 провода)
Цвет	Назначение	Цвет	Назначение
красный	плюс питания	красный	плюс питания фонарей
черный	минус питания (кузов)	черный	минус питания фонарей (кузов)
желтый	управление

Безразрывное подключение к проводу питания катушки зажигания Рено Логан 1

Схема подключения такого реле к бортовой сети Рено Логан будет выглядеть следующим образом:

Схема автоматического управления ДХО на Рено Логан при помощи обычного реле

Замена лампочки заднего стоп сигнала на Рено Логан своими руками

Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле

Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

1 Замена лампочки стоп-сигнала 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
1.2 Замена лампы дополнительного стоп-сигнала
1.3 Выбор лампы 1.3.1 Светодиодные лампы

2 Стоп-сигнал не горит, почему?

2.1 Не горит лампа стоп-сигнала дополнительного фонаря

3 Заключение

Замена лампочки стоп-сигнала

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

Открываем багажник.
Отгибаем обивку багажника.
Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

Извлекаем лампу из патрона

Выбор лампы

Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей

Подбирайте приборы со светимостью 2000-3000 К.

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.
