Различные схемы подключения тв розеток с комментариями

Тонкости выбора телевизионной розетки

Современный телевизор отличается от предшественников из прошлого века большими возможностями и универсальностью. Это не просто передатчик видеосигнала, а часть многофункциональной мультимедийной системы.

Она включает в себя трансляцию множества отечественных и зарубежных телевизионных каналов, возможность просмотра фотоснимков и видеороликов с мобильных устройств, выход в сеть интернет, использование игровых приставок.

При огромной нагрузке на роутер беспроводное подключение не всегда отличается надежностью, поэтому не стоит пренебрегать классической установкой розетки под телевизор.

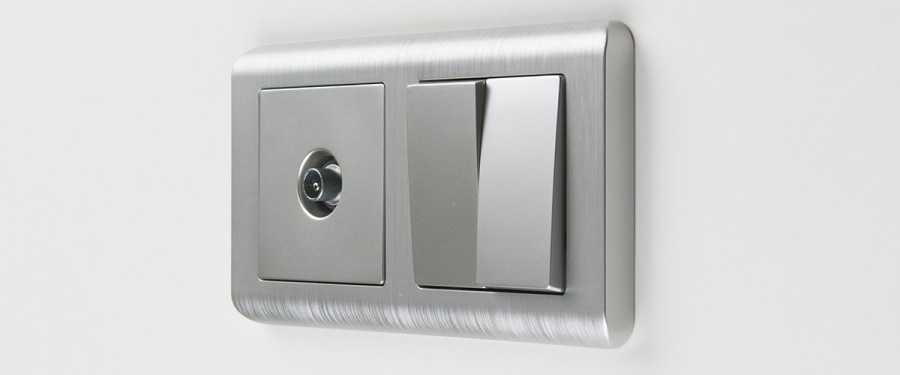

Выбор современных, встраиваемых в стену модулей довольно обширен

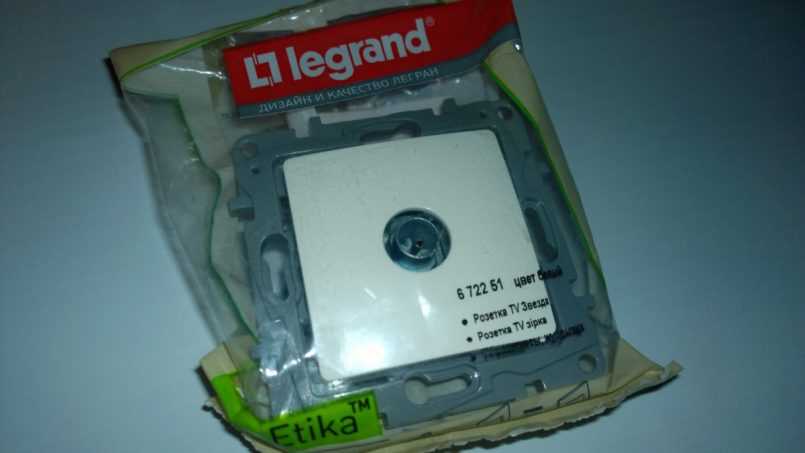

Рекомендуем обратить внимание на серии таких марок, как Legrand, Schneider Electric, GIRA, IEK. Они имеют аккуратный внешний вид, выполнены из прочных материалов и не вызывают сложностей при монтаже

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: На какой высоте устанавливать розетки и выключатели?

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Особенности монтажа

Чтобы подсоединить ТВ-розетку, надо снять изоляцию с центральной жилы ТВ-кабеля на расстояние 20-25 мм от конца кабеля. Следите, чтобы проволока оплетки и фольга экрана не были повреждены. Затем отогните оплетку и фольгу на оболочку кабеля и зачистите изоляцию, так чтобы обнажить сердцевину провода, при этом следует оставить 1-2 мм изоляции у возле экрана. После этого кабель заводится в специальное отверстие, а его центральная жила фиксируется в устройстве розетки. У разных производителей способ монтажа будет различаться.

Лучше доверить монтаж специалисту, так как существуют нормативы прокладки кабеля, не соблюдая которые можно получить помехи. Например, если вы используете провода типа RG‑6, нужно соблюдать дистанцию между питающими и антенными кабелями. Промежуток должен составлять от 3 см и больше.

Разновидности ТВ-розеток

Изделия отличаются по функциональности, а также по крепежу самого кабеля. Первый пункт стоит изучить внимательнее, так как на этом этапе выбирается схема монтажа. Всего функциональной разновидности три – оконечная, а также проходные и одиночные розетки. Одиночное и оконечное устройство очень похожи по своей конструкции, с единственным различием у второго – дополнительный резистор.

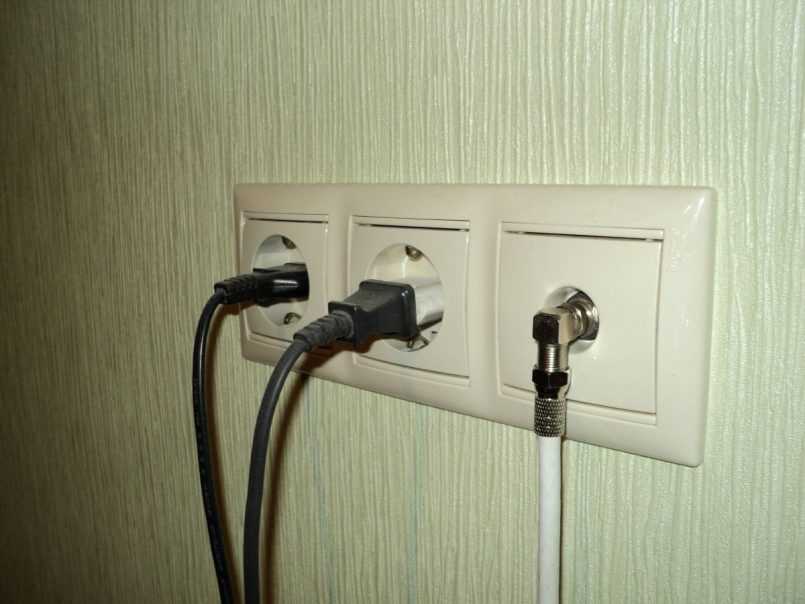

Если вы собираетесь устанавливать несколько телевизоров, рекомендуем оконечный вариант устройства. В других случаях, могут быть помехи у неподключенного кабеля. Даже если вы ставите только один ТВ-приемник – все равно лучше отдать предпочтение оконечной розетке – при расширении сети, вы только выиграете.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
Минимальное затухание телевизионного сигнала,
При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом“.

Схема подключения ТВ антенных розеток шлейфом

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

Накладыющаяся
Закрытый монтаж
Проходная

Далее понадобятся рабочие инструменты для монтажа:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Порядок монтажа прибора:

По габаритам прибора проделывается отверстие в стене.
Непосредственно сама установка и фиксирование устройства.
Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
Закрепляем все с помощью винта.
Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Как выбрать провод?

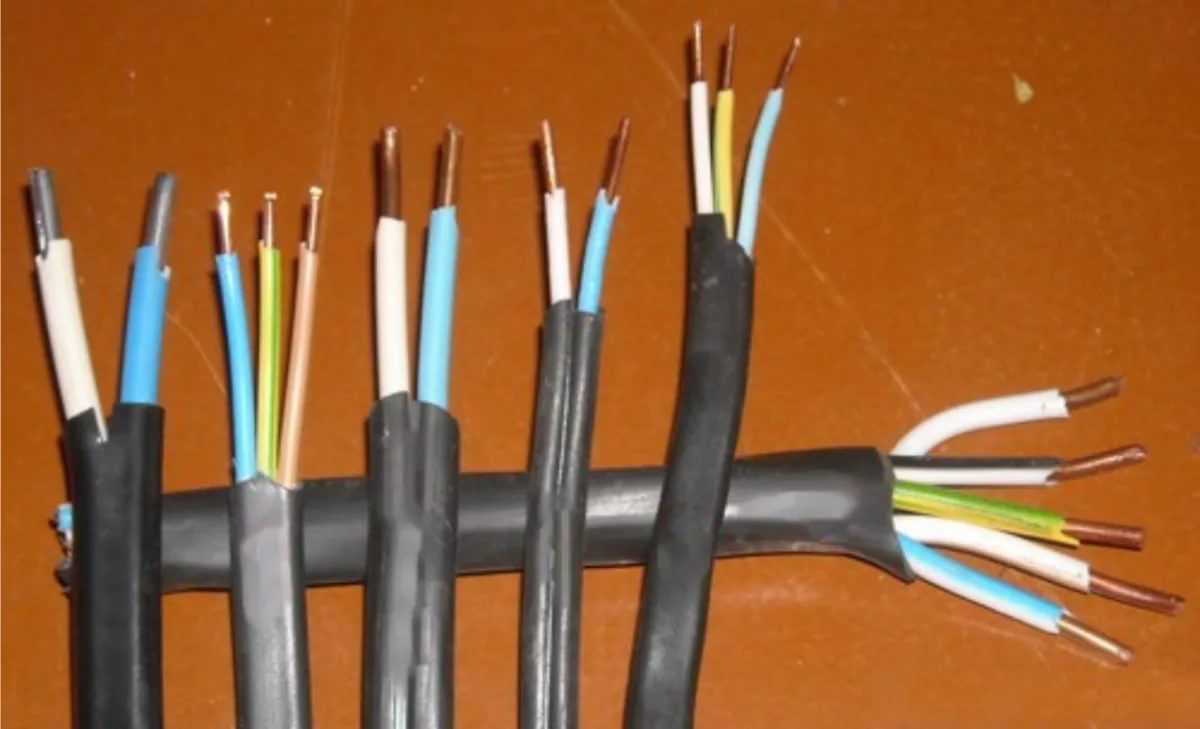

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

Они не так сильно подвержены окислению.
Лучше проводят ток.
Более адоптированы под внешнюю среду.
Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

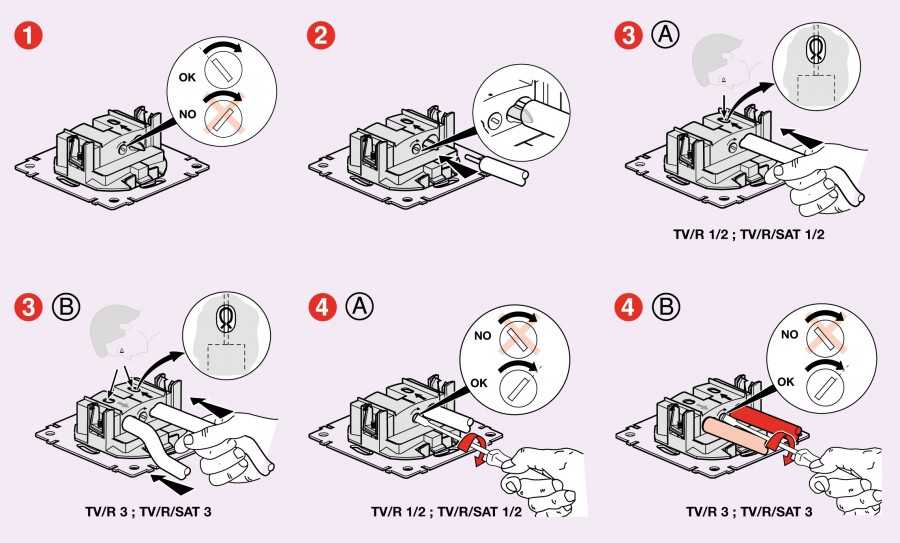

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину. У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Итак:

Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Виды розеток

Одиночная розетка или розетка по типологии звезда

Одиночная розетка

Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Итак:

Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.
