Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

• розетку телефонную RJ 11, подключение которой будет осуществляться;
• двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
• приспособление для снятия изоляции;
• отвертку;
• мультиметр;
• защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

• Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
• Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
• Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
• Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
• Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
• Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
• Закрепите розетку на стене и защелкните крышку.
• Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

Какие они бывают

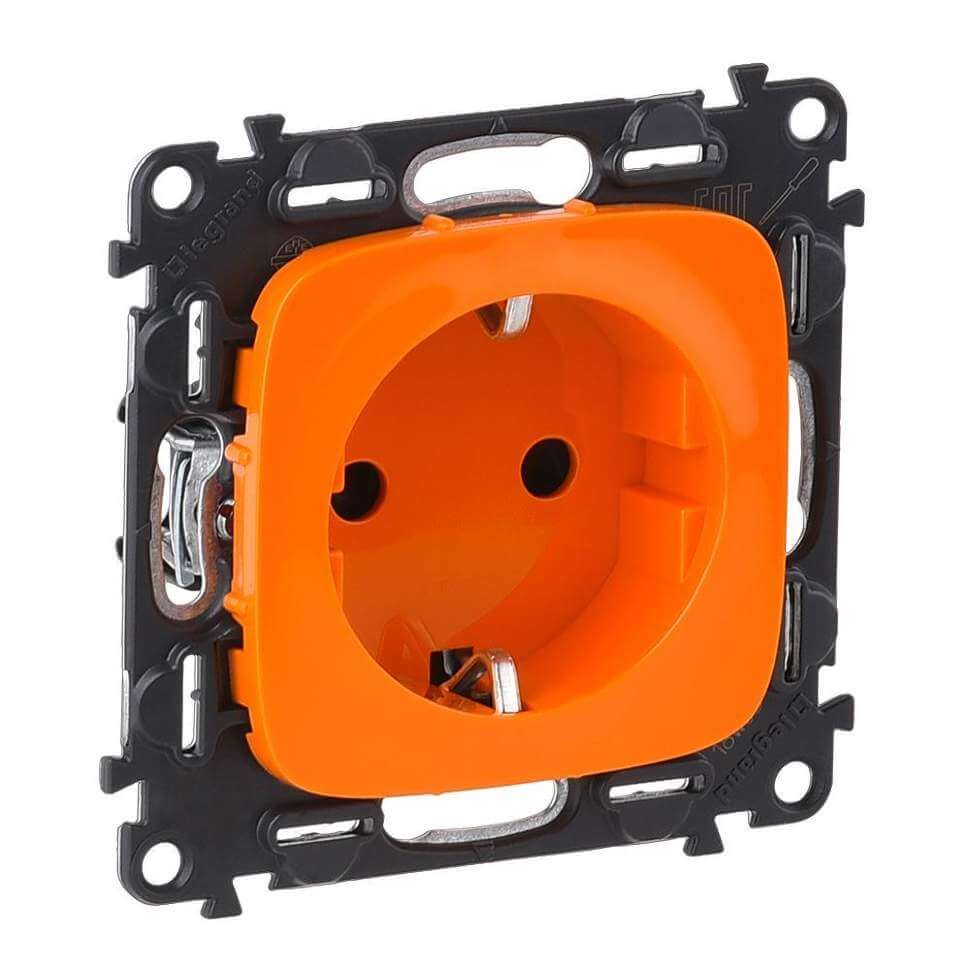

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

• Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
• Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

https://youtube.com/watch?v=vhCoapshqDs

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6

На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP

Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа

Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Технические моменты монтажа проводки и розетки

Главная проблема задачи подключения розетки – это прокладка к нему кабеля по квартире. Этому вопросу посвящено много отдельных материалов в интернете, поэтому излишними подробностями нагружать инструкцию нецелесообразно.

Главный момент, который рекомендуется учитывать – это подвод проводки к месту назначения отдельно от силовых линий. Однако часто такой возможности нет и в этих случаях подобное исполнение допустимо, но при наличии экранирующего провода.

Как было описано в первом разделе этого руководства, то есть в подготовительных мероприятиях, сначала требуется снять изоляцию с конца кабеля (5-6 см).

Розетки «Legrand» разбираются по одинаковому принципу. Например, «Legrand celiane» тоже имеет поворотную защелку. В результате розетка разбирается на 3 составляющие:

1. Крепление;
2. Модуль;
3. Крышка.

Коннектор расположен внутри элемента под номером «2».

Чтобы до него добраться, требуется повернуть защелку влево, после этого легко снимается. Ввести проводки по типу «В». С целью проверки правильности расположения контактов удобно использовать джек, который подготовлен в результате исполнения подготовительных мероприятий.

Он вставляется в разъем и прозванивается мультиметром.

Прибор можно использовать дешевый китайский. Даже он позволит получить безошибочные результаты.

До начала установки жил требуется просунуть провод в крепление (это часто забывают сделать даже опытные монтажники, что приводит к потере времени и нервов на повторный перемонтаж).

Хотя в большинстве розеток других производителей это допускается сделать и потом, но Легранд в устройствах такого не предусматривает.

Затем вставить защелку и зафиксировать поворотом, прилагая небольшие усилия.

Отрезать лишние концы и собрать интернет розетку.

На заключительном этапе закрепить крышку.

Вставить в готовое изделие джек, например, патч-корда, идущего от маршрутизатора, и проверить подключение.

Убедившись в нормальной работе розетки, надеть декоративную крышку и наслаждаться серфингом по интернету.

https://youtube.com/watch?v=o3fj6SaJsb8

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

• Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

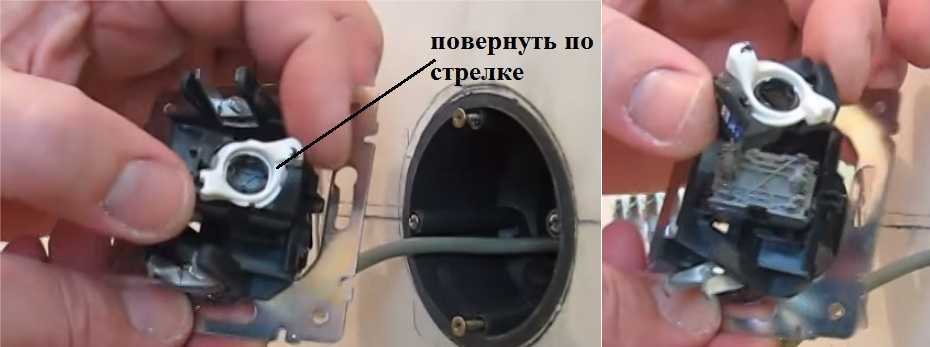

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

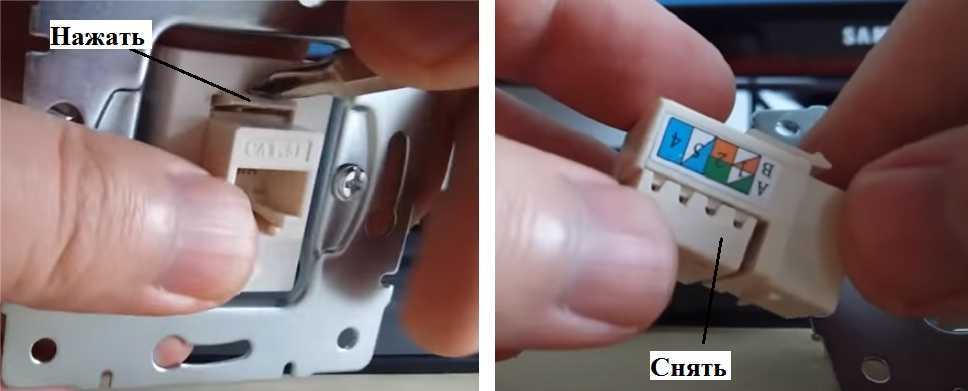

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

Возможные проблемы и как их исправить

Теперь рассмотрим самые распространённые неполадки.

Неправильное подключение жил

Если вы неправильно подсоединили жилы, то либо ваш интернет будет работать чересчур медленно (примерно в 10 раз медленнее, чем положено), либо не будет работать вообще. Исправить неправильное подключение жил можно только демонтажем розетки:

1. Снимите декоративную и лицевую панели, вытащите клеммник.
2. Откройте крышку и внимательно проверьте, на своих ли местах находятся жилы. Очень легко спутать подключение по маркировке А с маркировкой В и подключить половину жил по одному стандарту, а половину — по другому.
3. При необходимости поправьте подключение.

Срезали жилы до закрытия фиксатора

Если вы, задумавшись, случайно отрезали жилы до того, как прижали их фиксатором, ничего страшного. Вам нужно:

1. Вынуть жилы из розетки.
2. Зачистить кабель на пару сантиметров выше.
3. Снова распределить жилы как положено.
4. Закрыть крышку/фиксатор.
5. Отрезать лишние куски жил.

Вы потеряете только пару сантиметров кабеля — в большинстве случаев это не критичная потеря.

Слишком много зачистили

Если вы зачистили кабель слишком далеко, то оголённые жилы могут со временем оказаться в опасности и перебиться. Можно поправить ситуацию двумя способами. Первый потребует от вас пожертвовать очищенной «лишкой»:

1. Протяните жилы к контактам таким образом, чтобы обмотка кабеля заканчивалась прямо на входе в клеммник.
2. Расположите жилы нужным образом.
3. Закройте крышку и обрежьте торчащие жилы. Концы будут длинными — ровно такими, сколько лишней зачистки кабеля вы произвели.

Если же вам нельзя прощаться с драгоценными сантиметрами кабеля, то купите термоусадочную трубку. Она стоит недорого и представляет собой полую трубку из тонкого пластика:

1. Отрежьте столько трубки, сколько нужно.
2. Проденьте очищенные жилы в трубку.
3. Нагрейте трубку феном (подойдёт даже бытовой, для волос). Под действием тепла трубка сожмётся и станет плотно прилегать к жилам.

Термоусадочная трубка — полезная в хозяйстве вещь, купите сразу побольше

Подключение интернет-розетки — не такое сложное дело, каким может показаться. Благо, к каждой розетке прилагается инструкция и понятная маркировка.

Источник

Распиновка кабеля под разъем RJ-456: основные правила

Для корректной работы сети необходимо правильно подключить каждый провод к соответствующему гнезду коннектора. Существует 2 основных типа распиновки: А и B.

При подключении кабеля к разъему RJ-45 необходимо выбрать тип распиновки. Для этого следует заглянуть в клеммную коробку в месте подключения кабеля. При отсутствии схемы на клеммнике, можно посмотреть на раскладку провода непосредственно в джеке (сетевой «вилке»). Если доступ в клеммную коробку провайдера отсутствуют, то придется производить подключение методом подбора. При использовании современных моделей роутеров об этом можно особо не переживать, так как они адаптированы под работу с обоими типами подключений.

1. При помощи специального инструмента или ножа с кабеля снимается наружная изоляция примерно на 3-4 см. Необходимо убедится в целостности каждой жилы. Изоляцию с жил снимать не следует.
2. Жилы расправляются и заправляются в порты согласно выбранной схемы. В розетке есть специальные защелки зажимы, которые фиксируют провода. В некоторых моделях провода фиксируются специальной планкой и болтиком.
3. После обжатия коннектор заправляется в розетку, фиксируется и закрывается наружной панелью.
4. Остается подключить сетевой шнур и проверить интернет-соединение.
