- 1 Общие особенности кабеля 1.1 Немного истории
- 1.2 Современные версии
- 1.3 Обновленный индекс 2.0
- 1.4 HDMI 2.1
2 Устройство HDMI провода
3 Сферы применения
4 Разновидности HDMI кабеля
- 4.1 Standard
4.2 High Speed
4.3 Standard with Ethernet
4.4 High Speed with Ethernet
4.5 Automotive Standard
5 Типы разъемов
6 Допустимая длина
7 Как подключить HDMI провод к ТВ
8 Альтернатива HDMI кабелю
9 Советы по выбору
Качество цифрового телевидения зависит от провода, по которому проходит сигнал. Оптимальным вариантом для сохранения высокого разрешения и чистого звука является HDMI кабель. Им можно соединить приставку, персональный компьютер, ноутбук и цифровое телевидение. Он занимает намного меньше места, чем классические тюльпаны. И подключается просто – нужно вставить разъем в соответствующий порт. Об особенностях интерфейса HDMI, разновидносятх кабеля и критериях его выбора рассмотрим подробнее в статье.
Для чего нужен HDMI ARC и его функции
Самая большая заслуга кабеля HDMI состоит в том, что для его подключения нужен всего лишь один разъем. Это возможно, благодаря функции возвратного аудиосигнала, которая стала одной из важнейших разработок. Для телевизоров с технологией SmartTV эта функция наиболее полезна, так как подобные устройства способны самостоятельно создавать сигнал, хотя и не очень качественный (как и у любого классического ТВ-приемника). Поэтому технология HDMI ARC дает возможность наслаждаться объемным и качественным звуком без помех.
Если вы решили сделать современный домашний кинотеатр, ничем не уступающий общественным аналогам, а телевизор не обладает технологией SmartTV, то необходимо приобрести специальную смарт-приставку, либо специальную плату с идентичными характеристиками.
HDMI ARC что это
Что такое HDMI ARC. Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это общепринятая практика. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.
В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.
Переходник HDMI тюльпан
Классические адаптеры типа «Тюльпан» (RCA) были разработаны еще в 40-х гг. прошлого столетия
Однако для бесперебойной работы оборудования важно было корректно подключать штекеры с разным цветом. Это доставляло некоторые неудобства
Появление переходника с HDMI на тюльпан решило эти проблемы, позволив передавать аудио и видео. Также с его помощью удалось синхронизировать устаревшие приборы с современной техникой.
Внешне переходник представляет собой аппаратный блок со специальным кабелем. На одном конце находится 3 штекера типа RCA, а противоположном — HDMI-порт.
Когда нужен
Существует несколько ситуаций, в которых адаптер становится незаменимым. Среди них:
- Шнур отсутствует или его длины недостаточно для свободного подключения.
- В сопрягаемом оборудовании используется единая технология передачи данных, но установлены разные разъемы.
Как подключить
Для сопряжения техники с интерфейсами HDMI и RCA нужно предварительно обесточить ее, чтобы не повредить графический процессор. Если производится синхронизация компьютера с телевизором, то видеокарта автоматически распознает.
Для изменения настроек следует кликнуть правой клавишей мыши по свободному участку рабочего стола. После этого нужно выбрать пункт «Разрешение экрана» или «Свойства: Экран». В открывшемся разделе доступны базовые параметры и режимы демонстрации содержимого.
Чтобы выбрать источник на телевизоре, следует воспользоваться кнопкой SOURCE/INPUT.
Возможные проблемы
При длительном использовании у HDMI-кабеля под его собственной тяжестью может прийти в негодность его разъем. Неисправность может проявлять себя тем, что при подсоединении кабеля на экран телевизора не выводится изображение, но при этом звук есть. Иногда ситуация складывается иначе – при подключении кабеля не работает звук, а изображение на экран телевизора передается с помехами. Такой недостаток нередко сопровождает многие модели HDMI, и для их восстановления требуется ремонт.
Если разъем кабеля HDMI не подключается, исправить ситуацию можно, разрезав его внешнюю оболочку ровно по шву с помощью ножа или острого лезвия. После того как удастся снять внешнюю оболочку, вы увидите провод, который подсоединен к металлической части разъема – это защитный экран. Его тоже нужно аккуратно расшить и снять. После этого вы увидите множество контактов, которые разделены между собой пластиковыми вставками. В дешевых китайских моделях со временем пластик крошится и осыпается. По этой причине разъем деформируется, и кабель не определяет цифровой сигнал. В такой ситуации восстановить разъем уже невозможно и потребуется купить новый кабель.
В случае, когда пластинка контактов сохранилась не разрушенной, нужно проверить пайку контактов разъема – их несколько. Со временем некоторые контакты разъема отходят, и пайка разрушается, поэтому через такой кабель сигнал не проходит и телевизор не показывает изображение.
Про кабели HDMI смотрите далее.
Виды HDMI разъемов
Поскольку подключаемые устройства отличаются по габаритам, в них используется интерфейс HDMI разных типов.
- Выделяют пять основных модификаций таких разъемов:
- Стандарт А. Наиболее популярное на сегодняшний день решение для подключения устройств с большими экранами, к которым прежде всего относятся телевизоры, игровые консоли, а также мониторы компьютеров. Такой разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.
- Стандарт В. Сегодня встречается редко. Такой разъем имеет 29 контактов, что позволяет передавать изображение разрешением 3840 × 2400. Как и предыдущий тип, эти устройства поддерживают протокол DVI-D.
- Mini-HDMI (Стандарт С). Такие разъемы предназначены для портативной техники. Для подключения к устройствам, оборудованными коннекторами типа А, используются специальные переходники.
- Micro-HDMI (Стандарт D). Предназначен для установки на мобильные телефоны и планшеты. Имея все те же 19 контактов, такой разъем отличается вдвое меньшим размером, чем изделия предыдущего типа.
- Стандарт Е. Предназначен для использования во внутренних аудио- и видеосистемах автомобилей. Отличается повышенным качеством изоляции, что обеспечивает высокую устойчивость к воздействиям вибраций, а также температурных колебаний в широком диапазоне.
Распиновка hdmi кабеля
Цифровой интерфейс HDMI прочно занял свое место на вершине технологий. Лидерские технические характеристики и постоянное обновление спецификаций привели к высокой популярности этого метода передачи данных. Интерфейс HDMI стараются использовать во всех случаях, когда техника имеет для этого подходящие разъемы. И даже в тех случаях, когда гнездо есть только на одном устройстве, пользователи предпочитают подключаться через адаптеры, задействуя именно его. Именно по этой причине актуальность сегодняшней статьи как никогда высока.
Несмотря на относительно невысокую стоимость переходников, многие предпочитают ремонтировать их или даже изготавливать самостоятельно. Однако передача данных – тонкое дело, поэтому, не зная, что и как делать, можно спровоцировать серьезную поломку. Поэтому теория в таком вопросе выступает на первое место. В первую очередь нужно получить представление о том, как организовывается передача данных. После этого идет следующий шаг – понять, какой контакт передает каждый тип данных. В сфере электроники это называется одним словом – распиновка. Именно о ней и пойдет речь. Разберемся, какие типы разъемов встречаются и сколько в них контактов. А также будет описано, какой контакт за что отвечает. Распиновка HDMI кабеля сможет помочь тем, кто хочет изготовить переходник или починить существующий.
Распиновка HDMI A
 |
 |
штекер(со стороны провода) |
| Вывод | Название | Описание |
|---|---|---|
| 1 | TMDS Data2+ | Видеосигнал TMDS Data2+ (пара 2) |
| 2 | TMDS Data2 SHIELD | Экран видеосигнала TMDS Data2 |
| 3 | TMDS Data2- | Видеосигнал TMDS Data2- (пара 2) |
| 4 | TMDS Data1+ | Видеосигнал TMDS Data1+ (пара 1) |
| 5 | TMDS Data1 SHIELD | Экран видеосигналах TMDS Data1 |
| 6 | TMDS Data1- | Видеосигнал TMDS Data1- (пара 1) |
| 7 | TMDS Data0+ | Видеосигнал TMDS Data0+ (пара 0) |
| 8 | TMDS Data0 SHIELD | Экран видеосигнала TMDS Data0 |
| 9 | TMDS Data0- | Видеосигнал TMDS Data0- (пара 0) |
| 10 | TMDS Clock+ | Тактовая частота видеосигнала TMDS+ |
| 11 | TMDS Clock SHIELD | Экран тактовой частоты видеосигнала TMDS |
| 12 | TMDS Clock- | Тактовая частота видеосигнала TMDS- |
| 13 | CEC | Сигнал СЕС |
| 14 | Recerved | Зарезервирован (в кабеле, но не подключен к устройству) |
| 15 | SCL | Сигнал SCL |
| 16 | SDA | Сигнал SDA |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V PowerR | Питание +5 В |
| 19 | Hot Plug Detect | Датчик «горячего подключения» |
Виды HDMI розеток
При проведении ремонта в квартире стоит заранее задуматься о возможности установки таких розеток около предполагаемой видеотехники. Рассмотрим 2 основных вида этих устройств.
В зависимости от места монтажа и назначения такие розетки могут быть приемными или передающими. Это наиболее дешевые устройства, особенностью которых является невозможность трансляции качественного сигнала на расстояние, превышающее несколько метров.
Главное отличие этих устройств от розеток предыдущего типа – это усилитель, который значительно увеличивает дальность передачи сигнала (до 45 метров).
Кроме того, для подключения активных HDMI-розеток не нужно использовать специальный шнур, поскольку это выполняется кабелями «витая пара». Конечно, такой способ подключения нельзя назвать оптимальным, однако он часто применяется из-за дороговизны кабеля HDMI.
Поскольку стоимость модификации с усилителем гораздо выше, чем ее пассивного аналога, то в большинстве случаев она используется только для установки на выходе из ресивера, а на панели мультимедийного устройства устанавливается разъем без усилителя.
При этом в случае использования активных розеток с обеих сторон дальность передачи видеосигнала существенно возрастает.
Пассивные и активные
Пассивные розетки бывают или приемными, или передающими, или мультифункциональными с одним либо двумя разъемами. К тому же, кроме HDMI-интерфейса, она может иметь и другие, например, звуковые разъемы, телефонные, разъем антенны. Недостаток этих конструкций заключается в невозможности передачи контента на расстояния дальше 10 метров.
Хотя в жилых помещениях это неактуально. Активное же решение способно передать сигнал высокой четкости на расстояние до 45 метров. Это возможно благодаря тому, что в такие HDMI-розетки встроен специальный усилитель.
В этом случае не потребуется специального кабеля. Передача ведется по двум кабелям типа “витая пара”. Так, контент в 1080p с помощью этого активного устройства может быть передан на расстояние до тридцати метров, контент в 1080i – до 45 метров.
Как включить
Для начала на телевизоре нужно найти подходящие разъемы, к которым в последствие и будет подключен кабель. Обычно гнезда находятся на задней панели ТВ-приемника, но в некоторых моделях производители помещают их на боковой стороне устройства. Затем провод соединяется со всеми нужными устройствами (компьютер, музыкальные колонки, телевизор и т.д.)
Автоматическая настройка и активация произойдут после того, как в меню телевизора будет найдена иконка «Управления звуком», где нужно настроить все по своему вкусу. HDMI-контроль при этом должен быть включен, а режим «Input Mode» переведен в режим «Авто».
Обратите внимание, что не стоит злоупотреблять количеством подключенных к кабелю переходников, так как они негативно влияют на качество передаваемого медиафайла
Разъем HDMI D — распиновка, описание, фото
Описание HDMI D
| штекер HDMI D | гнездо HDMI D |
HDMI — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.
Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART, VGA, YPbPr, RCA, S-Video.
Основателями HDMI являются компании Hitachi, Matsushita Electric Industrial, Philips, Silicon Image, Sony, Thomson (RCA).
HDMI имеет пропускную способность в пределах от 4,9 (HDMI 1.0) до 48 (HDMI 2.1) Гбит/с.
Длина стандартного кабеля может достигать 10 метров, также возможно увеличение длины до 20-35 метров и более с применением как внешних усилителей-повторителей, так и вмонтированных сразу в кабель. Некоторые производители устанавливают ферритовые кольца в начале и в конце кабеля для защиты от помех
Особое внимание следует обратить на то, что усилители (репитеры, эквалайзеры) стоит ставить не на выходе источника сигнала, а именно на входе у панели или телевизора. Для передачи HDMI на расстояние от 20 метров до десятков километров, используют HDMI удлинители (HDMI Extenders).
Поддерживает управляющие протоколы CEC и европейский AV.link.
Существуют переходники с HDMI на DVI и обратно, в целях совместимости с различными устройствами, не имеющими одного из этих входов/выходов.
Существуют и активные кабели с интегрированным волоконно-оптическим кабелем для сигнала HDMI, которые имеют длину до 100 метров, но т.к. такие кабели являются активными электронными приборами, всегда есть небольшая вероятность выхода их из строя. При этом потребуется извлечь эти кабели и заменить их. Поэтому не рекомендуется закладывать их «навсегда» в труднодоступных местах.
Разъёмы HDMI содержат ~19 контактов и чаще всего исполняются в трёх форм-факторах:
— HDMI (Type A)
— mini-HDMI (Type C)
— micro-HDMI (Type D)
Распиновка HDMI D
| Вывод | Название | Описание |
|---|---|---|
| 1 | TMDS Data2+ | Видеосигнал TMDS Data2+ (пара 2) |
| 2 | TMDS Data2 SHIELD | Экран видеосигнала TMDS Data2 |
| 3 | TMDS Data2- | Видеосигнал TMDS Data2- (пара 2) |
| 4 | TMDS Data1+ | Видеосигнал TMDS Data1+ (пара 1) |
| 5 | TMDS Data1 SHIELD | Экран видеосигналах TMDS Data1 |
| 6 | TMDS Data1- | Видеосигнал TMDS Data1- (пара 1) |
| 7 | TMDS Data0+ | Видеосигнал TMDS Data0+ (пара 0) |
| 8 | TMDS Data0 SHIELD | Экран видеосигнала TMDS Data0 |
| 9 | TMDS Data0- | Видеосигнал TMDS Data0- (пара 0) |
| 10 | TMDS Clock+ | Тактовая частота видеосигнала TMDS+ |
| 11 | TMDS Clock SHIELD | Экран тактовой частоты видеосигнала TMDS |
| 12 | TMDS Clock- | Тактовая частота видеосигнала TMDS- |
| 13 | CEC | Сигнал СЕС |
| 14 | Recerved | Зарезервирован (в кабеле, но не подключен к устройству) |
| 15 | SCL | Сигнал SCL |
| 16 | SDA | Сигнал SDA |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V PowerR | Питание +5 В |
| 19 | Hot Plug Detect | Датчик «горячего подключения» |
Допустимая длина
Максимальная длина hdmi кабеля серии High Speed 2.0 – до 15 м или до 30 м. Секрет увеличения расстояния трансляции – в увеличении объема материала, то есть диаметра провода. При этом оптимальный параметр длины, чтобы транслировать изображение и звук без потери четкости, до 10 м.
В классических магазинах цифровой техники можно найти HDMI провода с параметром длины от 75 см до 10 метров. Приобретать слишком длинный кабель не стоит: запас будет мешаться корректному подключению. При появлении загибов и переломов испортиться качество трансляции или вовсе пропадет звук, картинка, видео.
Качество звукопередачи и трансляции видеофайлов также зависит от материала изготовления шнура. Стандартными вариантами считаются:
- Бескислородная медь с толщиной 24 AWG;
- С толщиной в 28 AWG из бескислотной меди изготавливаются варианты High Speed.
Маркировки HDMI кабелей
Во избежание недоразумений при покупке, публикуем типы маркировок HDMI кабелей
- V 1.3 (a, b) кабель для мониторов Full HD и ниже. Передача звука невозможна
- V 1.4 (a, b) кабель для телевизоров FullHD и мониторов средней ценовой категории с передачей звука. Есть версии с передачей интернета.
- V 2.0 Новый стандарт. КАк правило, в комплектах только к очень дорогим телевизорам и мониторам.
Если Вы обладатель качественной видеоаппаратуры, монитора, лучше всего будет отдать предпочтение при покупке кабелю маркировки V2.0 потому, что:
Пропускная способность канала V2.0 до 18 Гбит/сек против 15 Гбит/сек у 1.4b версии.
Доступна поддержка разрешения /60, (2160p) (стандарт Full 4K с разрешением 4096х2160)
Качественно новый уровень звучания (32 аудиоканала вместо 8 в 1.4 версии, поддержка стандарта кодирования HE-AAC — профиль аудио MP4, частота дискретизации звука в несжатом аудио увеличена до 1536 кГц, многопотоковость аудио вплоть до 4-х пользователей).
Возможность транспортировки сдвоенного видеопотока для одновременного просмотра на одном дисплее двух разных клипов.
Поддержка широкоугольного соотношения сторон кинотеатрального типа 21: 9.
Динамическая синхронизация аудио и видеопотоков
Важно для синхронизации озвучки с изображением в фильме
Вторая система маркировки HDMI
HDMI STANDARD – спецификация 2.0 для передачи видео в FULL HD разрешении и высококачественных цифровых аудиосигналов.
Кабель с функцией приема-передачи данных через интернет. Маркировано буквами HEC.
Предназначен для использования в автомобильных видеосистемах, отличается хорошим экранированием от помех бортовой электроники и двойной изоляцией для работы в условиях перепада температур и влажности.
Стандарт 2.0 с дополнительным экраном и увеличенным сечением проводников для устойчивой передачи данных.
HDMI кабели выпускают длиной от 50 см. до 25 метров. При использовании HDMI-репитеров (усилителей с независимым питанием) расстояние можно увеличить до 50 метров
Поддержка Ethernet
Отличительной особенностью современных телевизоров, Blu-ray проигрывателей, игровых консолей и прочей видеотехники является возможность подключения к Интернету с целью доступа к видео, аудио и игровому контенту, а также к файлам прошивок. До появления HDMI 1.4 подключение этой аппаратуры к Сети было затруднено и осуществлялось, в основном, через Wi-Fi. Новая версия интерфейса HDMI даёт возможность использовать двухсторонний канал высокоскоростной передачи данных (до 100 Мбит/с) для подключения к Интернету. Для этого, правда, потребуется специальный кабель, имеющий дополнительную витую пару.
Надо иметь в виду, что подключение в домашних условиях к Сети различной аппаратуры через HDMI может порождать конфликты, хотя HDMI 1.4 позволяет распределять получаемый из Интернета трафик между всеми устройствами при прямом подключении к Сети любого из них. Понятно, что все подключаемые устройства должны поддерживать эту функцию и работать корректно.
Новые типы кабелей (рис. 6,7).
Начиная с версии 1.4, стандарт поддерживает три новых типа кабелей:
- стандартный кабель HDMI c поддержкой Ethernet;
- высокоскоростной кабель HDMI c поддержкой Ethernet;
- автомобильный кабель HDMI.
Разъемы
Кабели HDMI принято подразделять на 5 основных типов по виду и размеру разъема.
- Тип A – наиболее распространенный, и его можно встретить у большинства моделей телевизоров, приставок, GPU-модулей.
- Тип B – редкий разъем, предназначенный для передачи данных в формате3830*2400 pix. В современных мультимедийных устройствах последнего поколения уже практически не используется.
- Тип C – это миниатюрный разъем, который применяют для мобильных устройств, таких как планшет, смартфон, фотокамера.
- Тип D – еще один миниатюрный выход, применяемый для небольших устройств или мобильных систем.
- Тип E – используется для коннекта различной автомобильной мультимедийной техники, например, для подключения автомагнитолы.
Разъем HDMI распиновка на русском
HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое.
HDMI пришел на замену аналоговых интерфейсов скарт и rca, основное отличие HDMI и DVI в размерах, а также первый поддерживает передачу многоканальных цифровых аудиосигналов. HDMI распиновка приведена ниже.
| Вывод | Название | Описание |
|---|---|---|
| 1 | TMDS Data2+ | Видеосигнал TMDS Data2+ (пара 2) |
| 2 | TMDS Data2 SHIELD | Экран видеосигнала TMDS Data2 |
| 3 | TMDS Data2- | Видеосигнал TMDS Data2- (пара 2) |
| 4 | TMDS Data1+ | Видеосигнал TMDS Data1+ (пара 1) |
| 5 | TMDS Data1 SHIELD | Экран видеосигналах TMDS Data1 |
| 6 | TMDS Data1- | Видеосигнал TMDS Data1- (пара 1) |
| 7 | TMDS Data0+ | Видеосигнал TMDS Data0+ (пара 0) |
| 8 | TMDS Data0 SHIELD | Экран видеосигнала TMDS Data0 |
| 9 | TMDS Data0- | Видеосигнал TMDS Data0- (пара 0) |
| 10 | TMDS Clock+ | Тактовая частота видеосигнала TMDS+ |
| 11 | TMDS Clock SHIELD | Экран тактовой частоты видеосигнала TMDS |
| 12 | TMDS Clock- | Тактовая частота видеосигнала TMDS- |
| 13 | CEC | Сигнал СЕС |
| 14 | Recerved | Зарезервирован (в кабеле, но не подключен к устройству) |
| 15 | SCL | Сигнал SCL |
| 16 | SDA | Сигнал SDA |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V PowerR | Питание +5 В |
| 19 | Hot Plug Detect | Датчик «горячего подключения» |
Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.
Распиновка HDMI кабеля по цветам

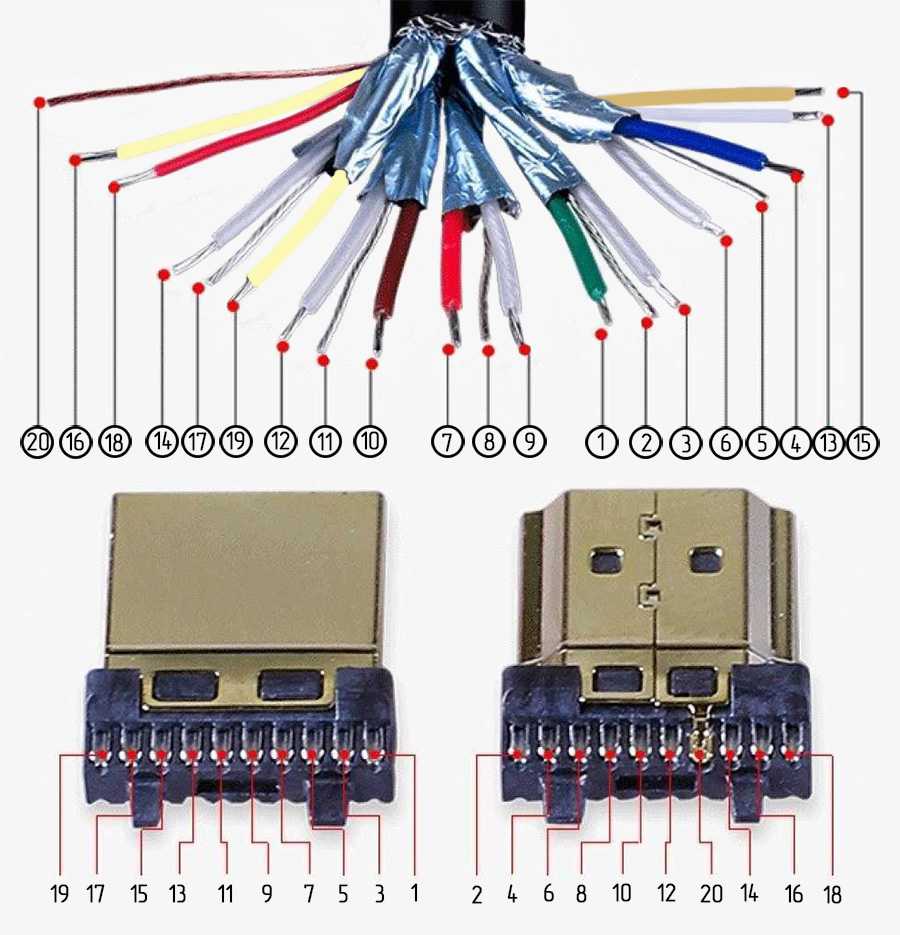

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.
| Номер контакта | Назначение | Цвет провода | Примечание |
|---|---|---|---|
| 1 | Видеосигнал 2+ | Белый | Красная группа |
| 2 | Видеосигнал 2 экран | Экран | |
| 3 | Видеосигнал 2- | Красный | |
| 4 | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | Видеосигнал 1 экран | Экран | |
| 6 | Видеосигнал 1- | Зеленый | |
| 7 | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | Видеосигнал 0 экран | Экран | |
| 9 | Видеосигнал 0- | Синий | |
| 10 | Такт + | Белый | |
| 11 | Такт экран | Экран | |
| 12 | Такт — | Коричневый | |
| 13 | Служебный сигнал CEC | Белый | |
| 14 | Утилита | Белый | Желтая группа |
| 15 | Сигнал SCL асимметричной шины | Оранжевый | |
| 16 | Сигнал SDA асимметричной шины | Желтый | |
| 17 | Земля | Экран | Желтая группа |
| 18 | Питание +5 В | Красный | |
| 19 | Детектор подключения | Желтый | Желтая группа |
Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.
Распиновка HDMI кабеля на звук
Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как «извлечь» звуковой сигнал из ейчдимиай гнезда.
Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.
Распиновка разъема на русском
Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.
| Номер контакта | Назначение | Цвет провода | Примечание | |
| 1 | TMDS Data2+ | Видеосигнал 2+ | Белый | Красная группа |
| 2 | TMDS Data2 SHIELD | Видеосигнал 2 экран | Экран | |
| 3 | TMDS Data2- | Видеосигнал 2- | Красный | |
| 4 | TMDS Data1+ | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | TMDS Data1 SHIELD | Видеосигнал 1 экран | Экран | |
| 6 | TMDS Data1- | Видеосигнал 1- | Зеленый | |
| 7 | TMDS Data0+ | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | TMDS Data0 SHIELD | Видеосигнал 0 экран | Экран | |
| 9 | TMDS Data0- | Видеосигнал 0- | Синий | |
| 10 | TMDS Clock+ | Такт + | Белый | Коричневая группа |
| 11 | TMDS Clock SHIELD | Такт экран | Экран | |
| 12 | TMDS Clock- | Такт — | Коричневый | |
| 13 | CEC | Служебный сигнал CEC | Белый | Без группы |
| 14 | Recerved | Утилита | Белый | Желтая группа |
| 15 | SCL | Сигнал SCL асимметричной шины | Оранжевый | Без группы |
| 16 | SDA | Сигнал SDA асимметричной шины | Желтый | Без группы |
| 17 | DDC/CEC GND | Земля | Экран | Желтая группа |
| 18 | +5V PowerR | Питание +5 В | Красный | Без группы |
| 19 | Hot Plug Detect | Детектор подключения | Желтый | Желтая группа |
Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.
Распиновка HDMI разъема на тюльпан RCA
Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.
Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.
Интеллектуальность и инновационность HDMI
HDMI – это полностью цифровой формат, который не требует преобразования или сжатия изображения. Кроме того, в будущем разработчики планируют усовершенствовать и эту технологию: во-первых, они работают над более высокими разрешениями и повышенной частотой, во-вторых, очередным ноу-хау является технология расширенной цветовой палитры, которая будет включать до триллиона цветов, но на данный момент она находится на этапе разработки. Последнее позволит получать более реалистичную и качественную картинку.
Производители и разработчики данного типа разъема максимально ориентированы на потребителя, поэтому двустороннее соединение обеспечивает полное взаимодействие устройств друг с другом. Данный интерфейс позволяет в автоматическом режиме определять возможности каждого вида техники, чтобы корректировать необходимые опции. HDMI научилось управлять разрешением и соотношением сторон изображения. Новейшей разработкой компании является Consumer Electronics Control – технология позволяет с помощью одной кнопки управлять воспроизведением, записью и даже запуском серии команд.
Как выбрать кабель HDMI?
Первый стандарт HDMI был выпущен в 2002 году, и за последние пару десятилетий было несколько обновлений. Чтобы обеспечить наилучшее качество изображения и звука, а также в полной мере использовать функции, предлагаемые вашими устройствами, вам необходимо приобрести правильный кабель HDMI.
«Главное, что люди должны спросить сами: какие функции HDMI они хотят поддерживать и какие кабели могут поддерживать эти функции, а затем, возможно, если они захотят быть защищенными от возможных обновлений оборудования и функций в будущем», — говорит вице-президент по маркетингу, администратор лицензирования HDMI. «А также убедитесь, что кабели принадлежат лицензированным производителям HDMI, а их продукты протестированы и сертифицированы и правильно используют товарные знаки HDMI и не являются нелицензионными или поддельными продуктами».
Какой кабель лучше взять
Если у вас старый , возможно, больше подойдет DVI – портом HDMI такое устройство может быть попросту не оборудовано. Если же есть выбор, лучше использовать HDMI, так как его характеристики более соответствуют потребностям современного юзера.
p, blockquote 11,1,0,0,0 —>
Для мультимедийного экрана с частотой обновления 60 hz или 75гц хватит и DVI. Однако для игр, при частоте обновления 144 гц уже лучше HDMI – более медленный стандарт просто «не вытянет» такую скорость. Читайте детальнее, чем отличается игровой от обычного.
p, blockquote 12,0,0,0,0 —>
Также HDMI рекомендуется для картинки высокого разрешения, начиная с Full HD, то есть 1920х1080 пикселей. Более того, для разрешения 4К подойдет только HDMI, версии не ниже 2.0 – более ранние ревизии не поддерживают такой формат.
p, blockquote 13,0,0,0,0 —>
Как правило, в настройках устройства не нужно ничего менять при подключении нового кабеля – все обнаруживается автоматически. Единственное исключение – если монитор поддерживает более высокую герцовку и новый провод уже позволяет ее использовать.
Частоту обновления можно изменить в настройках рабочего стола.
p, blockquote 14,0,0,0,0 —>
И, конечно же, к одному ПК можно подключить 2 экземпляра совместно разными проводами.
p, blockquote 15,0,0,0,0 —>
Например, при проведении игровых трансляций, такой режим гораздо удобнее – на основной монитор выводится сама игра и больше ничего, а с помощью дополнительного можно следить за параметрами трансляции, работой видеокодера, читать сообщения от зрителей в чате, искать ответы на возможные вопросы и т.д.
p, blockquote 16,0,0,0,0 —>
В таком случае, рекомендуется основной дисплей подключить с помощью HDMI, а дополнительный с помощью DVI.
p, blockquote 17,0,0,1,0 —>
В завершение хочу привести несколько видеокарт с обеими типами портов, для подключения к монитору (к чему подключать – к материнке или видеокарте, читайте здесь):
p, blockquote 18,0,0,0,0 —>
- Inno3D GeForce GT 1030 N1030‐1SDV‐E5BL 2Gb 1227Mhz – бюджетная;
- MSI GeForce GTX 1060 Gaming X 6G 6GB 1569 MHz – средний сегмент;
- Asus PCI‐Ex GeForce GTX 1070 Ti ROG Strix 8GB GDDR5 – топовая.
Следует отметить, что сегодня, видеокарту, оборудованную портом DVI, но в которой при этом отсутствует HDMI, найти трудно – по крайней мере, в ассортименте этого популярного интернет‐магазина мне такие не попадались.
p, blockquote 19,0,0,0,0 —>
Возможно, причина еще и в том, что нет и речи о «войне форматов» между этими двумя интерфейсами. Они скорее дополняют друг друга, поэтому всегда можно подобрать переходник, если монитор не оборудован необходимым портом.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>
Вопрос, который стоит денег
Так называемый переходник «тюльпан» (HDMI) позволяет с легкостью разрешить проблематичность вопроса о «взаимопонимании» практически между всеми электронными устройствами. К сожалению, использование данного приспособления определенно снижает качество первоисточника. Но возможность насладиться видеоматериалом при помощи старого телевизора вполне оправдывает столь несущественное упущение. Согласитесь, иногда можно пожертвовать качеством ради экономии немалой суммы, которую пришлось бы выложить на приобретение ТВ-агрегата, поддерживающего все «модные» форматы воспроизведения.
Подключение ноутбука к телевизору через HDMI
Этот вариант подключения во многом очень похож на предыдущий. Вам также понадобится HDMI-кабель, а также наличие соответствующих разъёмов как на телевизоре, так и на корпусе ноутбука. HDMI-подключение выводит не только изображение, но и звук, что позволяет не заморачиваться над этим вопросом.
Если на каком-то из устройств нет нужного разъёма, то можно использовать различные переходники. Однако в таком случае процесс настройки может сильно усложнится, а качество выводимого сигнала скорее всего будет ниже, чем при подключении «на прямую».
Подключение
Здесь нет ничего сложного. Просто возьмите и воткните один конец HDMI-кабеля в порт на телевизоре. По аналогии установите его в соответствующий интерфейс на ноутбуке. Обычно крепление происходит максимально плотно, поэтому дополнительных фиксаторов не предусмотрено ни конструкцией самих разъёмов, ни конструкцией кабелей.
Настройка HDMI-подключения
Здесь всё обстоит практически аналогичным образом, что и с подключением по VGA-кабелю. Телевизор настраивается так:
- На пульте дистанционного управления нажмите на кнопку «Input», чтобы открыть список доступных вариантов вывода сигнала на экран телевизора. На некоторых пультах нужная кнопка может отсутствовать. В таких случаях нужно использовать кнопку «Source». Иногда она может не иметь буквенного обозначения, а быть обозначенной в виде иконки квадрата со стрелкой.
После использования кнопки сигнал может начать передаваться автоматически. Однако чаще всего перед пользователем появится меню, где предлагается выбрать вариант для передачи сигнала. В этом случае нужно использовать кнопки со стрелками на пульте. Укажите вариант «HDMI» или «Computer».
Теперь настройка компьютера:
- Обычно после того, как вы настроите телевизор, изображение с дисплея ноутбука будет дублироваться на экран телевизора. Однако, если оно не появилось или появилось в не таком виде, каком вам хотелось бы, то придётся прибегнуть к настройкам ноутбука. Нажмите правой кнопкой мыши по пустому пространству на «Рабочем столе».
- Из контекстного меню выберите вариант «Разрешение экрана».
В графе «Дисплей» выберите ваш телевизор.
Если вас не устраивает выводимое на экран телевизора разрешение, то укажите его в специальной графе, носящей соответствующее название.
Теперь кликните по пункту «Вывод изображения на второй экран». Также можно использовать сочетание клавиш Win+P, которая произведёт вызов нужного окна.
Здесь выберите вариант передачи изображения.
Так же не стоит забывать, что HDMI поддерживает возможность передачи звука без каких-либо дополнительных кабелей. Такое часто происходит при устаревших драйверах или если для подключения используются кабели 2010 и более раннего года выпуска. Процесс настройки звука при таком типе подключения происходит так:
Обратите внимание на иконку звука, что расположена в «Панели уведомлений». Здесь ещё отображается текущая раскладка, время и т.д
Кликните правой кнопкой мыши по иконке звука.
В контекстном меню выберите вариант «Устройства воспроизведения».
Откроется окошко со списком всех устройств вывода звуковых данных с ноутбука: наушники, колонки, динамики и т.д. Там же должна быть иконка с телевизором. Если она не появилась, то проверьте правильно и корректность подключения HDMI-кабелей. Когда на ТВ выводится изображение с ноутбука должна всегда быть эта иконка.
Нажмите по этой иконке правой кнопкой мыши. В появившемся контекстном меню выберите пункт «Использовать по умолчанию».
Примените настройки с помощью соответствующей кнопки и нажмите на «Ок». После этого звук должен начать воспроизводиться без проблем.
Ещё одна распространённая проблема – это когда иконка телевизора появилась, но она подсвечена серым цветом. Это может свидетельствовать о двух проблемах:
- Ноутбук просто неправильно распознал телевизор. В этом случае нужно выполнить перезагрузку, не отключая при этом HDMI-кабель. После перезагрузки всё должно нормализоваться;
- Если этого не произошло, то скорее всего у вашей звуковой карты устарели драйвера. Обновите их. В контексте данной статьи этот процесс рассмотрен не будет, так как это тема отдельной статьи.
