Какой провод использовать для проводки в доме: рекомендации по выбору

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

  1. СИП.
  2. АВБбШв и ВБбШв.
  3. NYY.
  4. NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

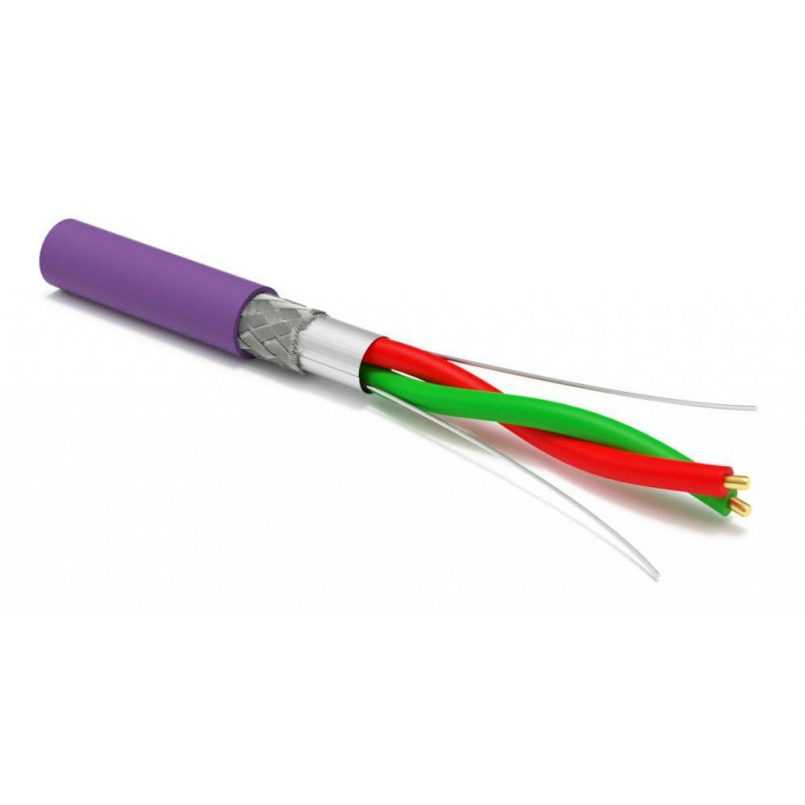

Типы проводов для электропроводки

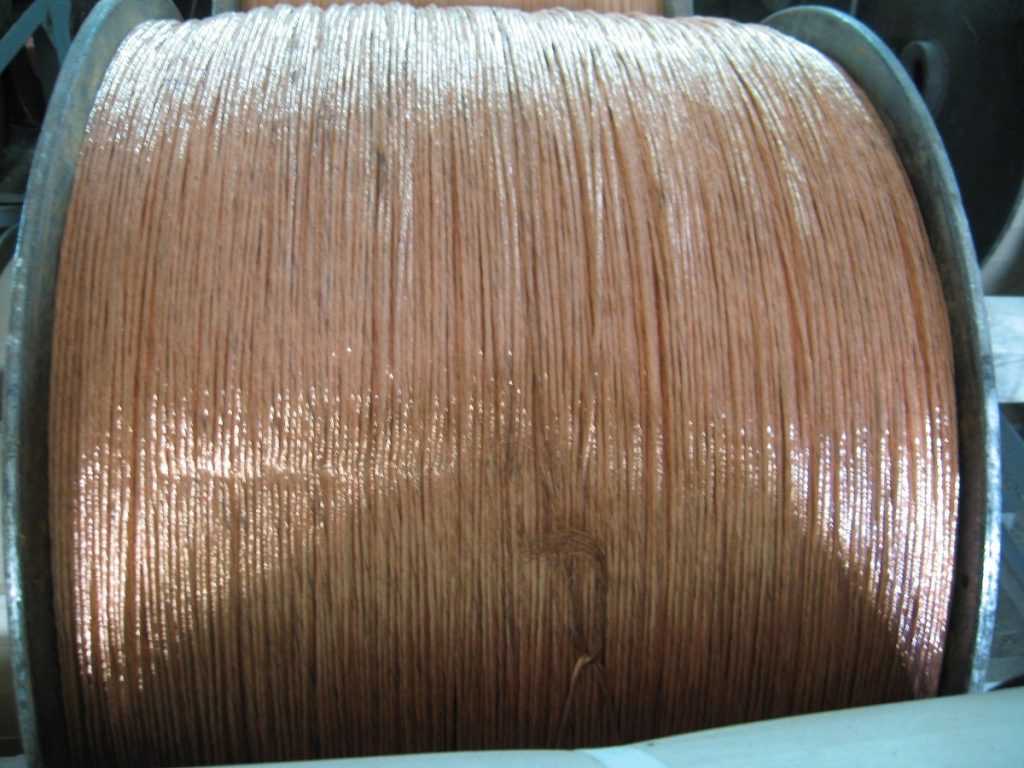

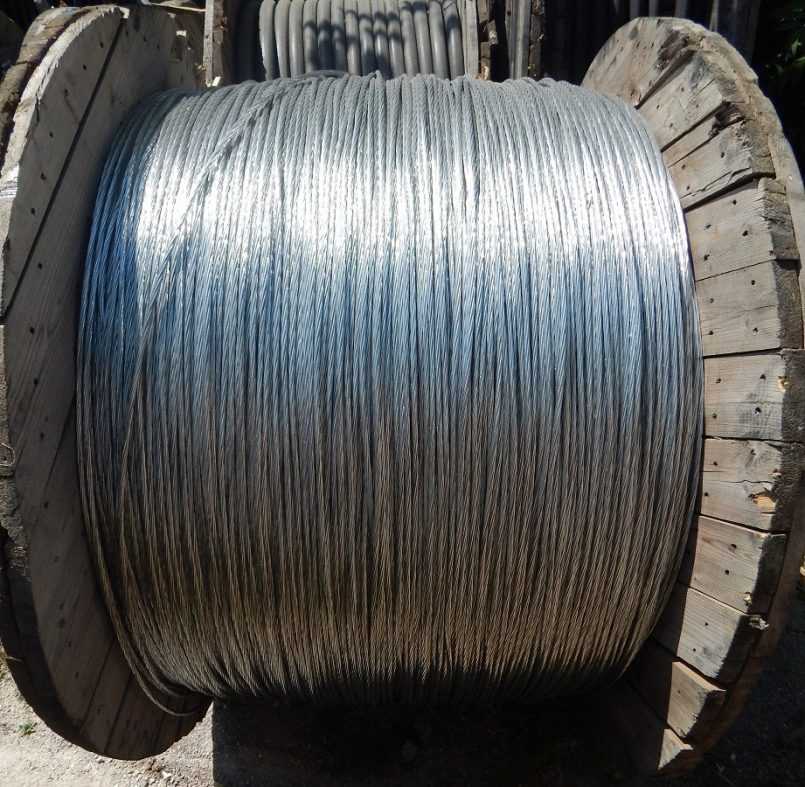

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

  • моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
  • многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

  • если не указан символ А — то внутри медные провода;
  • В — означает ПВХ изоляцию;
  • В — наружный слой также произведён из ПВХ;
  • Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

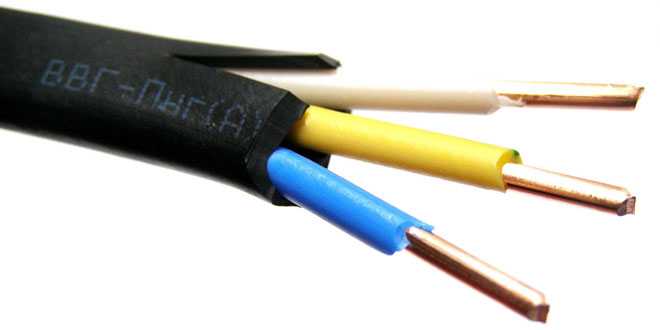

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

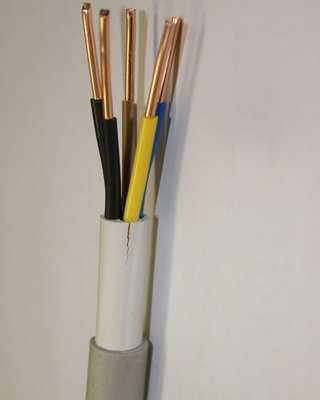

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

  • N — изделие стандартного вида;
  • Y — слой изоляции выполнен из ПВХ состава;
  • M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

  • П — провод;
  • УН — универсальный;
  • П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

  • В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
  • Бб — бронь произведена из металлических лент;
  • Шв — наружный слой имеет в составе ПВХ.

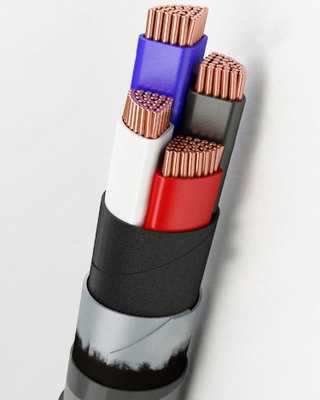

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Буквенные обозначения

«А», стоящая первой-проводник выполнен из алюминия; если буква отсутствует — проводник выполнен из меди. Последующие буквы поясняют материал, из которого образован верхний изоляционный слой:

  • «П» — полиэтиленовая изоляция;
  • «В» — из поливинилхлорида;
  • «Р» — из резины;

Наличие буквы «К» в комбинации показывает наличие контрольного кабеля, буквы « ВШ»-герметичное покрытие.

Наиболее распространенными разновидностями проводов для электропроводки в помещениях являются следующие:

  • ВВГ — проводка с медным проводником, выполненная в круглой или плоской форме.Разработаны пожаробезопасные разновидности этих проводов.
  • АВВГ — выполнен из алюминия, устойчив к возгоранию.
  • NYM — медный проводка в круглой основе с одной жилой.Обладает пониженной горючестью и выделением дыма.
  • ПВС — медный кабель с несколькими жильными составляющими; используется в монтажных работах приборов или проводов внутри квартир.
  • ШВВП — проводка с медным проводником сплющенной формы, имеют многопроволочный проводник; необходим в подключении электроприборов.

Группы электрических кабелей имеют классификацию по цветовой гамме. Провод ВВГ бывают черного цвета; ПВС-оранжевыми или белыми; ШВВП-выполняются обычно в белом цвете.

При необходимости выполнения монтажных работ по прокладыванию электропроводки в квартире стоит обратиться к специалистам по электрике. Они помогут определить, какие провода стоит использовать в данной квартире, помогут рассчитать сечение проводов, необходимое количество проводки и ее виды.

Правильный выбор и грамотный монтаж проводки обеспечит безопасное использование электроприборов в жизнедеятельности, поможет избежать пожароопасных ситуаций.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

  • нг-LS – имеющие небольшое газо- и дымовыделение;
  • нг-HF – не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 – ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

    • большой ассортимент;
    • высокая пожаробезопасность;
    • удобный монтаж;
    • качественное исполнение;
    • высокая долговечность;
    • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение – 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

  • ВВГ – с изоляцией и оболочкой из винила;
  • аналогичный с индексом «нг» – снабжены изоляцией с функцией самозатухания;
  • «нг»-разновидность с продолжением -LS – подобная негорючая изоляция жил с малым выделением оболочкой дыма;
  • ВВГнг FR-LS – к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным – от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей – 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение провода нужно для розеток в квартире

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

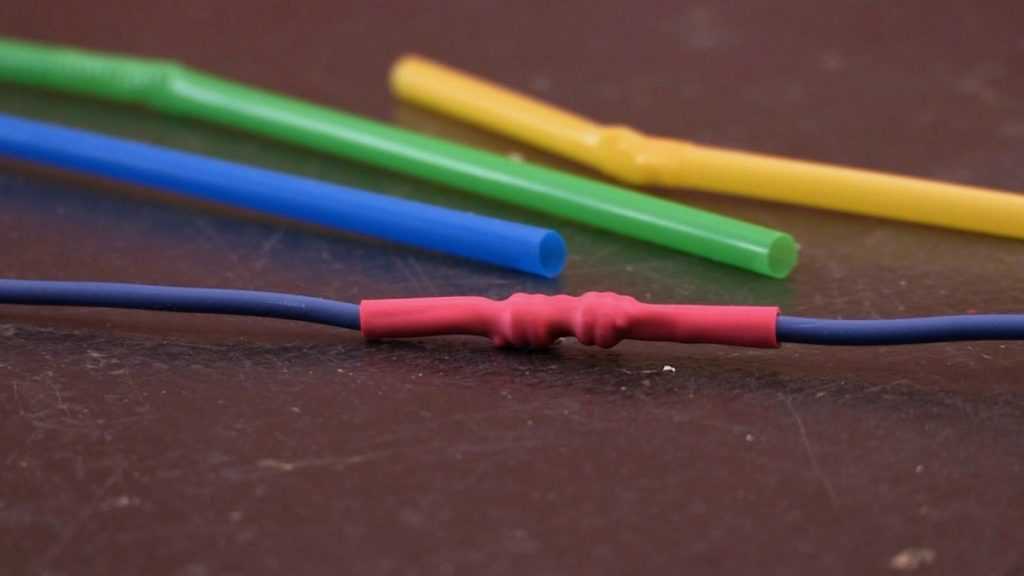

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

  • одножильная (однопроволочная);
  • многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

  • марку провода;
  • наименование предприятия-изготовителя;
  • дату выпуска;
  • количество жил и их сечение;
  • величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Есть что добавить ?? – оставляйте комментарии!

Для дома

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Электромонтаж вашего жилища. Пошаговая инструкция электромонтажных работ от А до Я — Электромонтажные работы в Новосибирске

Для примера возьмем обыкновенную однокомнатную квартиру, но напичканную по полной программе. Ну а теперь давайте обо всем по порядку.

Первое, что вам стоит запомнить, если вы не профессиональный электрик, если вы не довели процесс расчета сечения кабеля и подбора автоматических выключателей, а также учета их количества в уме, настоятельно рекомендую при расчетах все записывать, а еще лучше зарисовывать. Только так вы ничего не забудете на этапе монтажа электропроводки, и ничего не напутаете.

И еще один момент: советую вам производить все расчеты, начиная от конечного участка цепи. Под конечным участком я подразумеваю розетки и осветительные приборы.

Зная подаваемую на них мощность, вы без труда определите, с каким сечением вам нужен провод на этом участке, и только потом сможете рассчитать впереди идущий.

Если на этом этапе возникают сложности с пониманием – не расстраивайтесь. Сейчас все поймете.

Теперь можно приступать к началу расчетов

Рассчитываем сечение электрического кабеля от розеток комнаты до распределительной коробки

Допустим, вы решили установить две группы розеток на двух противоположных стенах комнаты, по три розетки на каждой.

Ранее я уже говорил, что для розеток используется электрический кабель с сечением 2,5 мм2. Этого достаточно чтобы выдержать нагрузку приблизительно в 3 кВт.

Таким образом в нашем случае до распределительной коробки идет два провода с сечением 2,5 мм2. здесь нам нужно их соединить.

Рассчитываем сечение электрического кабеля от распределительной коробки до распределительного щитка

Дальше по цепи должен идти провод уже непосредственно к распределительному щитку, подключаясь через автоматический выключатель. Этот кабель я рекомендую использовать на порядок выше.

Иными словами: от розетки до распределительной коробки идет кабель 2,5 мм2, а от коробки до предохранителя должен идти 4 мм2.

Этот запас нужен для того, чтобы выдержать нагрузку в 5,5 – 6 кВт (вдруг возникнет такая необходимость).

Подбираем автоматический выключатель для розеток комнаты

А вот автоматический выключатель рекомендую подбирать исходя из наименьшего сечения кабеля на данном участке цепи.

Это нужно для того, чтобы обезопасить себя на тот случай, если на одну из групп розеток подадите мощность, превышающую 3,5 кВт.

С вопросом прокладки электрического кабеля для розеток, я думаю – разобрались. Питание на розетки в остальных комнатах, равно как и все сопутствующие расчеты производятся по аналогии, описанной выше.

Рассчитываем сечение электрического кабеля от осветительной техники до автоматического выключателя

Теперь можно приступать к расчетам сечения кабеля для освещения. Для примера опять же возьмем комнату. Как я уже говорил ранее, для питания осветительных приборов используется электрический кабель с сечением 1,5 мм2.

Этого вполне достаточно чтобы «прокормить» люстру, скрытое освещение, ночники и бра и т.д. В общем, нагрузку в 2 кВт вы не сможете превысить. Потому электрические провода питающие осветительную технику прокладываем с сечением в 1,5 мм2.

Выводим из в распределительную коробку и соединяем вместе.

Далее по цепи нужно проложить электрический кабель до автоматического выключателя. Здесь мудрить не нужно. Используем все тот же кабель с сечением 1,5 мм2, т.к. дополнительной нагрузки, как в случае с розетками, мы подключить не сможем.

Теперь подбираем автоматический выключатель. Опять же вспоминаем, как подобрать автоматический выключатель, о чем я писал ранее. Исходя из расчетов, нам необходим предохранитель с пропускной способностью в 10А.

Расчет сечения кабеля и пропускной способности автоматических предохранителей для остальных комнат проводим в полной аналогии.

На последок хочу добавить: в общую группу не включаются розетки для мощных установок, типа бойлера и электродухового шкафа. Также рекомендую на отдельные автоматические предохранители выводить питание для стиральной машины и электрический теплый пол каждой комнаты, если такой предусмотрен.

Произвести это вам помогут таблицы расчетов сечения кабеля.

ПРИМЕЧАНИЕ: все цифры, касаемо сечения кабеля, приводились из расчета использования медного провода. Если вы решили использовать кабель с алюминиевыми жилами – пройдется производить пересчет. В этом случае рекомендую перечитать это.

Сварочный кабель, виды, маркировка

На современном рынке представлено большое количество разнообразных кабелей. Основная классификация подразумевает разделение проводников на группы в зависимости от количества жил:

  • провода с одной медной жилой используются для оснащения переносных сварочных аппаратов при осуществлении электродуговой сварки;
  • шнуры с двумя жилами из меди или её сплавов представляют собой анод и катод, что позволяет применять их при импульсной сварке и для резки металлов;
  • трехжильные предназначены для проведения автоматического сваривания и для получения струйного шва.

Данные проводники маркируются следующим набором букв и цифр: КС (кабель сварочный) — 1-3 (количество жил). Также в маркировке могут присутствовать обозначения: П — полимерная защита; ВЧ (П, П) — высокочастотный ток переменного или постоянного вида.

Далее мы рассмотрим марки кабелей из первой группы.

КРПТ

КРПТ — это марка сварочного кабеля для ручной дуговой сварки, аббревиатура включает следующие обозначения:

К — кабель; Р — резиновая изоляция и оболочка; П — переносного типа; Т — тяжелый.

КРПТ представляет собой гибкий проводник с медными жилами, используется для работы как в закрытом помещении, так и на улице.

Данная марка кабеля для сварочного аппарата применяется для присоединения передвижных и переносных механизмов к сетям с переменным напряжением до 660 В частотой до 400 ГЦ или с постоянным напряжением до 1000 В.

Цифровая маркировка включает количество жил и площадь их сечения, в качестве разделительного символа применяется вопросительный знак — «?». Маркировка может иметь многозвенную форму: провод включает жилы с разным сечением или одна из них используется для заземления.

Важно! КРПТ является устаревшей маркой проводников, поэтому он снят с производства. В качестве аналога выступает КГ

КГ

КГ (кабель гибкий) — это наиболее популярная марка сварочного кабеля, предназначена для подключения к сетям переменного напряжения до 660 В частотой 400 Гц или постоянного напряжения до 1000 В.

Специалисты выделяют следующие разновидности КГ, которые предназначены для использования в разных климатических условиях:

КГ-ХЛ — холодостойкий, применяется в условиях очень низких температур — до -60°С;

КГ-Т — тропический, предназначен для выполнения работ в высоких температурах — до +55°С;

КГн — провод имеет негорючую изоляцию, рекомендуется для выполнения сваривания в пожароопасных условиях.

КГ-КОГ — наиболее гибкий тип провода, следует применять для работы в труднодоступных местах, в закрытых помещениях, при возведении металлоконструкций на высоте.

Кабели КГ различаются по максимальной токовой нагрузке, которую они выдерживают. Величина тока, в свою очередь, зависит от площади сечения провода. Основные виды КГ представлены в статье «Сварочный кабель КГ».

КОГ

Еще одной популярной маркой является КОГ — кабель особо гибкий, предназначен для проведения работ в труднодоступных местах.

Высокая гибкость провода гарантирует быстрое изменение положения сварочного оборудования, что обеспечивает комфорт для исполнителя.

Проводники КОГ предназначены для соединения электрододержателей при дуговой сварке, автоматических или полуавтоматических установок с источником на переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

КОГ является аналогом КГ, имеет некоторые конструктивные особенности. Маркировка сварочного кабеля КОГ и его разновидностей:

  • КОГ-Т обладает следующим температурным диапазоном эксплуатации: от -30 до +50°С;
  • КОГ-У — от -50 до +50°С;
  • КОГ-ХЛ — от -60 до +50°С.

Другая важная информация представлена в статье «Сварочный кабель КОГ».

Это интересно: Описание и характеристики магнитных уголков для сварки: рассказываем вопрос

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
