Клеммники для соединения проводов. какие клеммники лучше?

Общие сведения

Существует несколько видов соединения проводов. Вот некоторые из них:

  • скрутка,
  • изолирующие колпачки,
  • винтовые клеммы.

Данные соединения имеют один существенный недостаток. Этим недостатком является сильная зависимость результатов работ от квалификации электрика. Компания WAGO разработала надёжные вибростойкие пружинные клеммники для соединения проводов, обеспечивающих надёжное соединение при любой квалификации специалиста. Усилие зажатия провода конструктивно запрограммировано в клеммнике и не требует никакого дополнительного инструмента. Основной задачей человека, осуществляющего монтаж, является правильный выбор нужного соединителя.

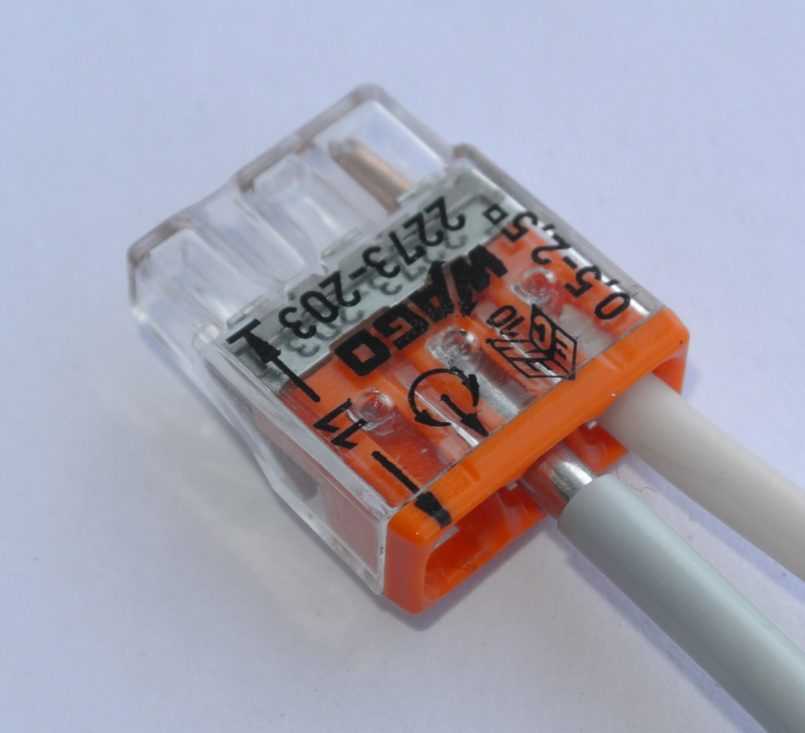

Виды клеммников WAGO:

  1. Одноразовые. При выполнении монтажа требуется вставить (протолкнуть) провод в отверстие. Применяются для соединения одножильных проводов при постоянном электрическом соединении. Допускается также соединение и многожильных проводов, если они отпрессованы специальными наконечниками или с ними произведено лужение, т.е. провода сделаны одножильными.
  2. Многоразовые. При выполнении монтажа требуется вставить провод нужного сечения в отверстие и опустить защёлку. Несмотря на свою надёжность, соединение получается разборным. Демонтаж клеммника производится поднятием зажимного рычага или с помощью отвёртки. Многоразовые клеммники WAGO допускают соединение проводов без предварительного снятия изоляции.

Дополнительное качество контакта обеспечивает использование контактной пасты Alu-Plus.

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону.

“>

“>

“>

“>

“>

“>

Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

Достоинства и недостатки зажимов «ВАГО»

Как у других методов соединения, у клемм WAGO есть свои преимущества и недостатки. Сначала стоит сказать о достоинствах:

  • Для монтажа не требуется специальное оборудование.
  • Можно соединять провода из меди и алюминия.
  • Можно соединять проводники с различными сечениями.
  • Некоторые виды можно использовать повторно после демонтажа.
  • У некоторых моделей есть смазка на пружине и токоведущей шине. Эта смазка защищает элементы от окислов. Особенно это касается работы для жил из алюминия.
  • Компактные, поэтому не занимают много пространства в распределительных коробках. Корпус изолированный.
  • Лёгкая, быстрая установка.
  • Ударопрочность, надёжность.
  • Для подключения измерительных приборов есть гнезда в корпусе.
  • Технические параметры достаточно широки. О них было сказано ранее.

Экспертный обзор всех существующих вариантов соединения проводов – от скрутки до пайки и клеммного зажима

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

  1. Способы соединения проводов и кабелей
  2. Когда потребуется соединять кабели
  3. Виды кабелей для соединения
  4. Как лучше надежно соединить между собой два кабеля
  5. Со спайкой
  6. Без пайки
  7. Медные
  8. Алюминиевые
  9. Можно ли соединять и кабели скруткой
  10. Многожильные и одножильные
  11. Способы скрутки
  12. Правильная скрутка электропроводки в распределительной коробке
  13. Скрутка разного сечения
  14. Колпачки скрутки
  15. С помощью контактных зажимов
  16. Как заварить скрутку
  17. Способы соединения проводов или кабелей между собой
  18. Опрессовка
  19. Болтовое соединение
  20. Клеммники
  21. Виды клеммников для многожильных и одножильных кабелей
  22. Клеммы в распределительной коробке (медные или металлические)
  23. Самозажимные клеммники WAGO
  24. Использование наконечников
  25. Пайка наконечников электропроводки
  26. Соединители для проводов и кабелей
  27. Винтовые зажимы
  28. Винтовые клеммы
  29. Зажим силовой
  30. Клипсы
  31. Пружинные зажимы
  32. Пружинные клеммы
  33. Соединительные зажимы
  34. Муфты
  35. Соединительные колодки электропроводки при ее повреждении
  36. Советы и правила безопасности
  37. Полезное видео

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Фото Продукция Характеристики Средняя цена, руб.
Клеммы универсальные Wago рычажковые 222×412
  • Ток 32 А;
  • 2 подключения;
  • Напряжение до 450 В.
800
Клемма универсальная Blox 5×2.5 350
Клемма Wago 2- х проводная.
  • Номинальный ток 24 А;
  • Позволяет соединить 2 провода.
260
Клемма  «Легранд» 37261
  • Номинальное сечение 4 мм;
  • Способ присоединения винтовой.
65
Винтовой зажим TDM ЭВИ-10
  • Номинальный ток 10 А;
  • Количество подключенных проводников 12.
55

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.

Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола
Следующая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм

Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы

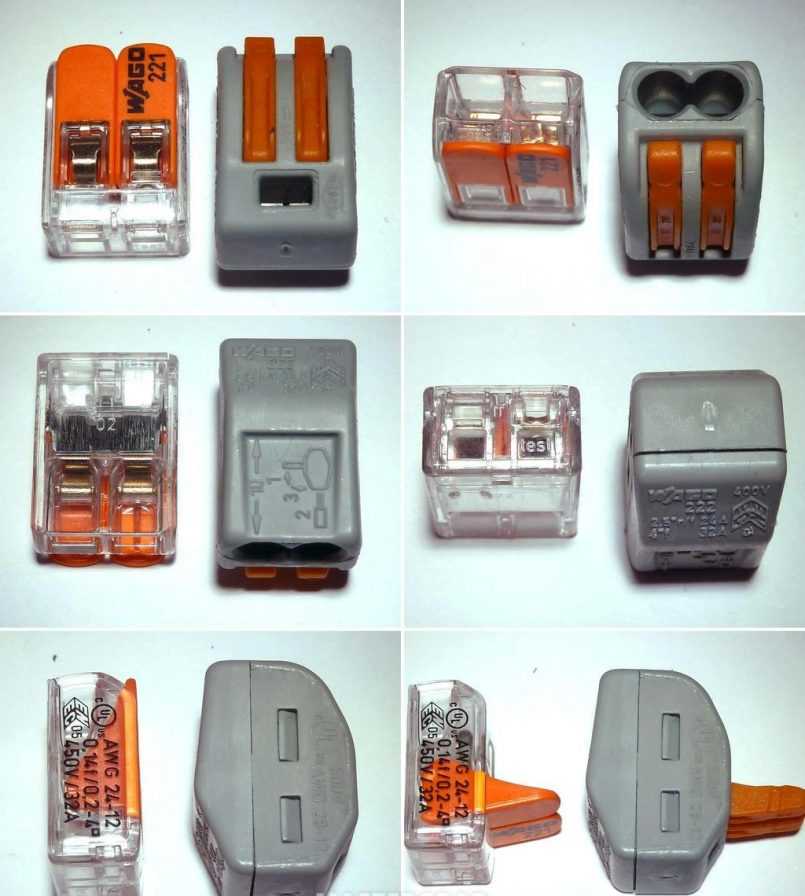

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

На что обратить внимание при выборе?

Если человек планирует проводить ремонтные работы в доме или квартире, то лучше всего покупать самозажимные изделия, винтовые лучше оставить на магазинной полке

Чтобы не ошибиться в выборе, важно правильно посчитать количество проводов, которые располагаются в каждом соединении, а также учитывать диаметр жил. Жесткость также учитывается и часто играет важную роль

Если пользователь планирует использовать элемент для работы с гибким кабелем, то лучше отдать предпочтение многоразовым моделям, так как зажим там происходит при помощи специальной лапки. Конечно, стоимость будет выше, но взамен владелец получит качество.

Следует помнить, что одноразовые модели, которые предназначены для установки в алюминиевых проводах, отличаются цветом, который может быть серым или черным, внутри прибора находится специальная техническая смазка.

Для меди производители создают прозрачные клеммы, поэтому найти подходящий вариант легко. Если человек планирует использовать фиксатор для соединения меди и алюминия, то стоит применять многоразовые устройства.

Как подобрать клеммы для соединения проводов

Чтобы правильно подобрать клемму, в первую очередь следует изучить кабель, который вы планируете подключить. Нужно узнать размер сечения, его обычно указывают в маркировке провода.

Второй критерий выбора – качественный материал клеммы. Она должна быть достаточно жесткой и иметь надежную изоляцию. Лучше, если винт и скобка устройства будут изготовлены из стали. Клеммы должны быть компактными. Не исключено, что вам придется размещать контактную группу в ограниченном пространстве, так что размер соединений будет иметь значение.

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Еще один критерий для правильного выбора – удобство в монтаже и обслуживании. Особенно удобны в эксплуатации клеммы с направляющим конусом и флажком, отмечающим место ввода проводника.

Удобно, если поверхность клеммы подходит для маркировки. Порой она необходима для дальнейшей эксплуатации соединения.

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

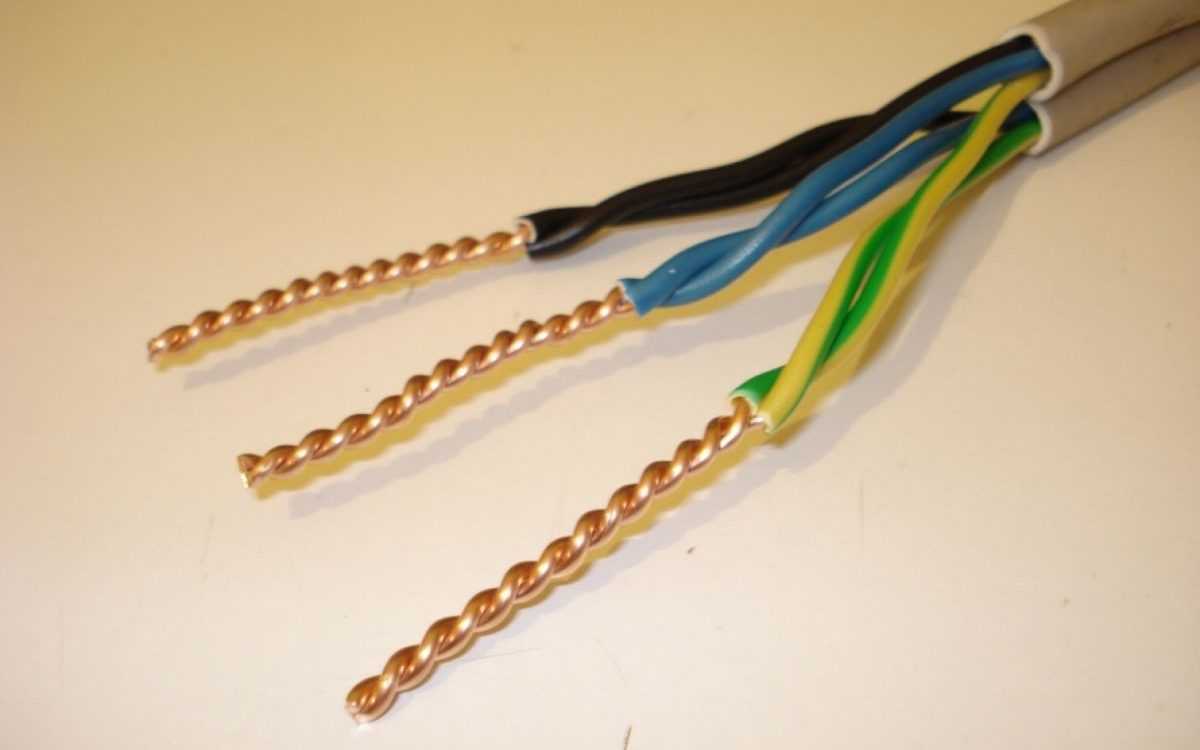

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

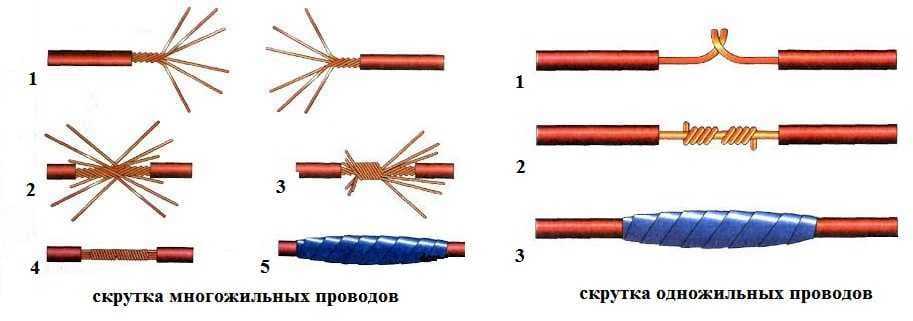

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

  • Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
  • Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
  • Не требует обслуживания.
  • Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

  • Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
  • Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
  • Нельзя соединять алюминий и медь.
  • Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
  • Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Классификация клеммников

Сразу надо оговориться, что этот соединительный элемент сегодня применяется во всех видах электромонтажных работ. Поэтому производители предлагают достаточно широкий их ассортимент. К примеру, на рынке можно приобрести небольших размеров соединители, которые предназначаются для стыковки одной пары или системы пар одновременно.

По способу монтажа клеммники разделяются на:

  • соединители для отдельных проводов;
  • для плат, которые используются в электронике;
  • так называемые DIN-рейки;
  • устанавливаемые около кросс-модулей.

Дополним, что эти элементы делятся также по количеству рядов в одном соединительном блоке и по тому, как происходит зажим провода. Здесь или прямой зажим, или угловой.

Клеммник, установленный на DIN-рейкуИсточник www.elektrikaup.ee

Теперь классификация по конструктивному устройству:

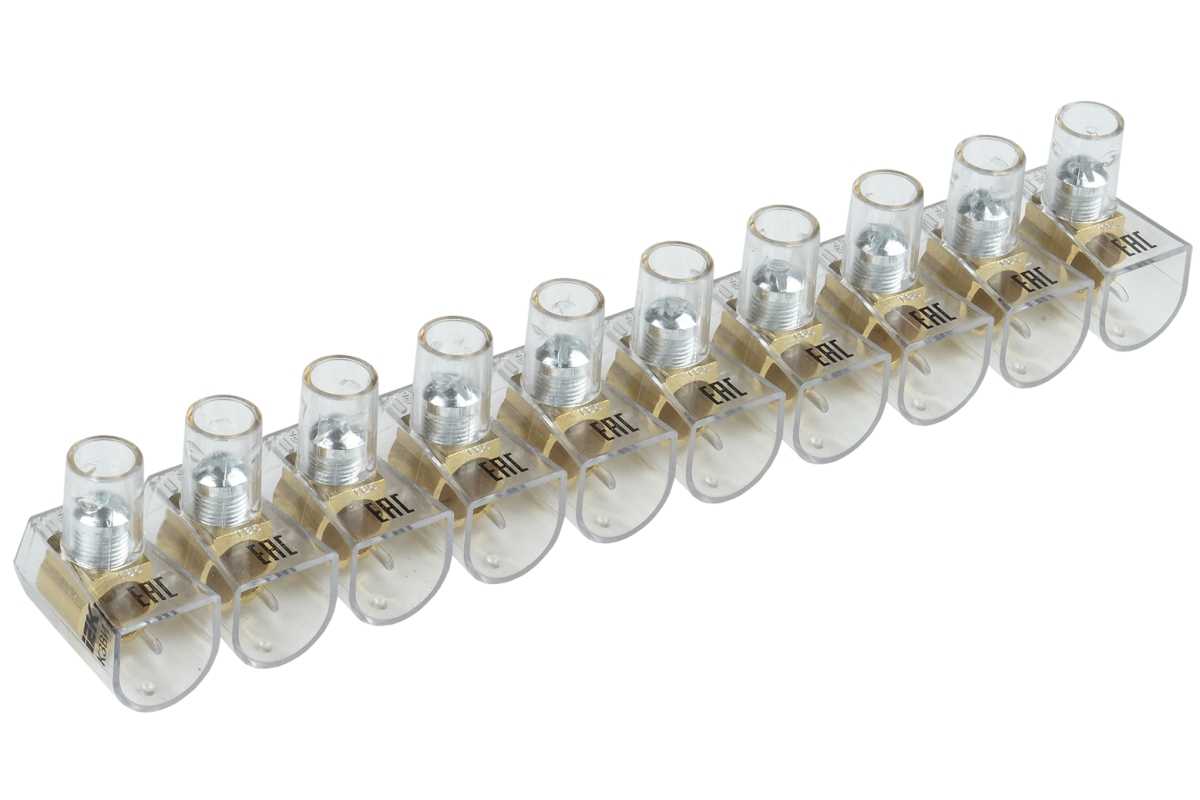

Винтовые. Здесь все просто – именно винт и является главным прижимным элементом, который сжимает провод между двумя металлическими шайбами.

Разъемные. В конструкции этих элементов присутствует пружина. Она зажимает вставленный провод, когда ее поддавливает рычажок. Последний при опускании сдавливает жилу кабеля, при поднятии отпускает. Удобный вариант, потому что сам процесс установки очень прост.

Клеммники для распачных коробок. Их прямо монтируют в распредкоробку. Способ крепления проводов или винтовой, или пружинный.

С предохранителем. Здесь в конструкцию прибора вставлен предохранитель, который защищает сеть от перенапряжения. Надо отметить, что эти приборы имеют большие габаритные размеры по сравнению с другими видами.

Клеммные колодки для соединения проводов. Удобный вариант, потому что с их помощью можно соединять несколько проводов из разных материалов с разным сечением. При этом жилы разных проводов не контактируют друг с другом

Единственное, на что необходимо обратить внимание, на номинальный ток, который через себя могут пропустить эти клеммники.

Ножевые, они же обжимные. Обычно их устанавливают в силовых сетях, где используются провода сечением до 2,5 мм

А напряжение не должно превышать 5 кВ.

Клеммник внутри распаячной коробкиИсточник i.pinimg.com

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

  • Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
  • Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
  • Рекомендуется устанавливать только в распределительных коробках.
  • Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
  • Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
  • На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
  • Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
  • Для более точных измерений показателей рекомендуется использовать приборы.

Винтовой клеммник

Винтовой клеммник представляет собой металлический трубчатый соединитель с винтами, облаченный в пластиковый корпус. Два провода заводится внутрь клеммника и крепко зажимается винтами.

Плюсы винтового клеммника:

  • Отличный контакт. Благодаря высокому усилию прижима винта создается хороший контакт в соединении, что ведет к снижению сопротивления и, как следствие, лучшей электропроводности.
  • Наличие изоляции. Токоведущая часть облачена в пластиковую изоляцию, поэтому дополнительной изоляции не требуется.
  • Недорогой. В сравнении с самозажимными клеммниками винтовые на порядок дешевле, поэтому при большом объеме соединений, например, на группы освещения, позволят неплохо сэкономить.

Минусы винтовых клеммников:

  • Необходимость в обслуживании. Минимум раз в год необходимо подтягивать болты для обеспечения надежного контакта. Этот фактор не дает возможности наглухо зашивать клеммники под гипсокартон или штукатурку.
  • Сложность использования многожильных проводов. Их применение возможно только при дополнительном обжиме латунными наконечниками.

Винтовые клеммники в большинстве своем применимы для электрощитовых, куда всегда есть доступ для ремонта и ревизии.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
