Измерительные трансформаторы тока

Подключение счетчика через трансформаторы тока

Трансформаторы тока (далее ТТ) – это устройства, предназначенные для преобразования (снижения) тока до значений, при которых возможна нормальная работа приборов учета.

Проще говоря, они используются в щитах учета для измерения расхода электроэнергии потребителей большой мощности, когда непосредственное или прямое включение счетчика недопустимо из-за высоких токов в измеряемой цепи, способных привести к сгоранию токовой катушки и выводу прибора учета из строя.

Конструктивно эти устройства представляют собой магнитопровод с двумя обмотками: первичной и вторичной. Первичная (W1) подключается последовательно к измеряемой силовой цепи, к вторичная (W2) – к токовой катушке прибора учета.

Первичная обмотка выполняется с большим сечением и меньшим количеством витков чем вторичная, часто выполняется в виде проходной шины. Снижение тока (собственно, коэффициент трансформации) – это отношение тока W1 к W2 (100/5, 200/5, 300/5, 500/5 и т. д.).

Помимо преобразования измеряемого тока до допустимых для измерения значений, ввиду отсутствия связи W1 с W2 в ТТ происходит разделение измерительных и первичных цепей.

Ошибка №7 – Продолжительность замеров

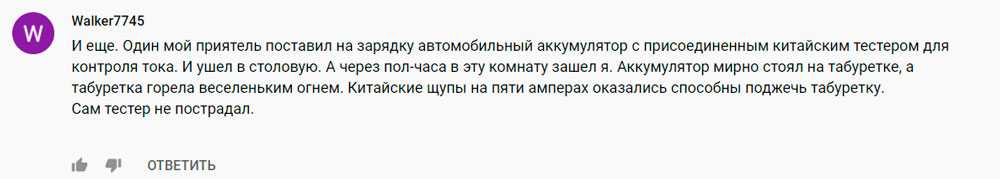

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Датчик тока asm 010 talema

• Raspberry Pi, Arduino и инструменты разработчика
• Автоматизация и управление
• Аккумуляторы и зарядные устройства
• Безопасность рабочего места
• Водопроводы и трубопроводы
• Дисплеи и оптоэлектроника
• Доступ, хранение и транспортировка материалов
• Инженерные материалы и промышленное техническое обеспечение
• Источники питания и трансформаторы
• Кабели и провода
• Клеи, герметики и ленты
• Компьютерная периферия
• Корпуса и серверные стойки
• Крепежные и фиксирующие детали
• Освещение
• Отопление, вентиляция и системы терморегулирования
• Очистка и техобслуживание оборудования
• Пассивные компоненты
• Переключатели
• Пневматика, гидравлика и элементы силовых передач
• Полупроводники
• Предохранители, розетки и автоматические выключатели
• Разъемы
• Реле
• Ручные инструменты
• Системы безопасности и скобяные изделия
• Средства индивидуальной защиты и спецодежда
• Тестирующие и измерительные устройства
• Товары для офиса
• Электрические инструменты, паяльное и сварочное оборудование
• Электростатический контроль, очистка помещений и проектирование печатных плат

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Current Sense, Toroidal — 50/60Hz

From Nuvotem Talema, these ASM series toroidal current sensors are fully encapsulated for optimal mounting to printed circuit boards, and are commonly used to detect branch circuit overload, load drop or shut down. Accurate and easy to use, the ASM Series current sensors operate as the sealed secondary of a current transformer while the conductor carrying the current to be measured functions as a one turn primary.

• Measurement accuracy can be improved by increasing the number of primary turns• Output voltage tolerance is ±10%• 50/60Hz bandwidth• The secondary rms nominal current quoted for these transformers is measured at I input max.• Body Material: Plastic (UL94 V0)• Current Type sensed: AC• Isolation Test Voltage kVac: 2.5

Features and Benefits:

Low Cost Current Sense Transformers

Техническая спецификация Datasheet

Источник



Индуктивные связи в ТТ

Принцип работы трансформатора тока представляет собой техническую реализацию закона электромагнитной индукции Фарадея, согласно которому в замкнутом токопроводящем контуре при изменении магнитного потока возникает электродвижущая сила, называемая в современной электродинамике индуцированной ЭДС. Простейшим объяснением для «чайников», слабо представляющих, из чего состоит трансформатор, не знающих его устройство или что такое индуцированная ЭДС, и как она может влиять на работу сложнейших трансформаторных систем, послужит схема индуктивных связей трансформатора, приведенная ниже.

Дополнительная информация. Индуктивными связями называют связи между электрическими цепями посредством магнитных полей.

Схема индуктивных связей трансформатора

На схеме показаны три основных элемента трансформатора:

• поз. 1 – магнитопровод, служащий для размещения токопроводящих контуров-обмоток;
• поз. 2 – первичный контур, называемый первичной обмоткой, к которому подводят электроэнергию переменного тока;
• поз. 3 – вторичный контур, называемый вторичной обмоткой. К нему подключается приемник электроэнергии.

При подаче на первичный контур переменного тока напряжением u1 через первичную обмотку начинает проходить переменный ток I1 , создающий магнитный поток Ф, изменяющийся по такой же синусоидальной гармонике. При этом в обмотке первичного контура индуцируется переменная ЭДС (электродвижущая сила) e1 . Контуры трансформатора находятся в индуктивной связи, поскольку через их обмотки проходит единый поток Ф. Соответственно, изменения магнитного поля в первичном контуре будут изменять магнитный поток, а он, в свою очередь, будет индуцировать во вторичном контуре электродвижущую силу e2 , изменяющуюся в той же гармонике. Под воздействием e2 во вторичном контуре возникает переменный ток I2. При замыкании вторичной обмотки на нагрузку ZН создается вторичная цепь, которая может служить для применения в приемниках энергии, в выпрямителях, усилителях и других приборах с развязанными электрическими цепями.

По своей сути трансформатор является передатчиком энергии между проводящими контурами, преобразуя их электромагнитные характеристики (лат. transformare означает преобразовывать) в силу тока I , сопротивление R и напряжение U. В соответствии со сложившейся терминологией проволочные или ленточные изолированные проводящие обмотки, намотанные на магнитопровод из ферромагнитных сталей, называют катушками, а сам магнитопровод – сердечником катушки.

Это важно! Передачу энергии путем создания ЭДС в контурах и трансформацию ее характеристик возможно осуществлять лишь для переменного тока. Постоянный ток также формирует магнитное поле, однако оно является постоянным и неизменяемым, тогда как ЭДС в обмотках катушек трансформатора образуется только при изменении окружающего магнитного поля

На рис. ниже показана конструкция традиционного трансформатора, состоящего из двух катушек и сердечника, собранного из стальных пластин.

Конструкция традиционного трансформатора

Как проверить полярность?

Для проверки синфазности включения обмоток ТТ в измерительную цепь могут применяться как простейшие способы с использованием миллиамперметра и батарейки, так и профессиональные методы, основанные на применении специальных измерительных приборов.

С помощью батарейки и миллиамперметра

В ней источником является элемент питания с заявленным напряжением от 2-х до 6 Вольт. Типовая батарейка типа 3R12 на 4,5 Вольта с подпаянными к клеммам проводами вполне сгодится для этого.

Функцию измерителя выполняет миллиамперметр, имеющий пределы от 10-ти до 100 мА.

Обратите внимание: Следует выбрать индикатор с нулем по центру шкалы, что позволит отслеживать изменения любой полярности. В начале измерений за правильную маркировку силовой обмотки принимается обозначение, указанное на рисунке (Л1 – справа, а Л2 – слева). Подсоединив «+» батарейки к началу Л1, а минус – к ее концу Л2 и замкнув тумблер, обнаружим, что стрелка индикатора на мгновение отклонилась вправо

Это значит, что изменение токов в обеих катушках происходит синфазно и что они включены правильно

Подсоединив «+» батарейки к началу Л1, а минус – к ее концу Л2 и замкнув тумблер, обнаружим, что стрелка индикатора на мгновение отклонилась вправо. Это значит, что изменение токов в обеих катушках происходит синфазно и что они включены правильно

В начале измерений за правильную маркировку силовой обмотки принимается обозначение, указанное на рисунке (Л1 – справа, а Л2 – слева). Подсоединив «+» батарейки к началу Л1, а минус – к ее концу Л2 и замкнув тумблер, обнаружим, что стрелка индикатора на мгновение отклонилась вправо. Это значит, что изменение токов в обеих катушках происходит синфазно и что они включены правильно.

Если же стрелка при измерении отклонилась влево – это означает противоположность процессов. Когда в первичной обмотке ток возрастает, то одновременно во вторичной его значение уменьшается. В данной ситуации контакты И1и И2 следует поменять местами.

С помощью РЕТОМ-21

В меню прибора РЕТОМ-21 выбирается значение параметра первичной обмотки, а ток во вторичной цепи измеряется встроенным модулем РА. При этом на дисплее регистрируются его значение и фазный сдвиг. Если прибор показывает нулевую разницу фаз – катушки включены правильно (синфазно). В противном случае он будет показывать значение, близкое к 180-ти градусам.

С использованием ВАФ

Измерение этим прибором аналогично уже описанному выше способу, согласно которому в первичную обмотку поступает токовый импульс заданной величины. Вместе с тем на дисплее индицируется значение вторичного тока и его фаза по отношению к первичному. При нулевых фазных показаниях следует считать, что катушки включены правильно. В противном случае (разница фаз – 180 градусов) контакты второй обмотки придется поменять местами.

Виды конструкций измерительных трансформаторов

В зависимости от исполнения, данные устройства делятся на следующие виды:

1. Катушечные, пример такого ТТ представлен ниже. Катушечный ИТТ

Обозначения:

• A – Клеммная колодка вторичной обмотки.
• В – Защитный корпус.
• С – Контакты первичной обмотки.
• D – Обмотка (петлевая или восьмерочная) .

1. Стержневые, их также называют одновитковыми. В зависимости от исполнения они могут быть:

Встроенными, они устанавливаются на изоляторы вводы силовых трансформаторов, как показано на рисунке 4. Рисунок 4. Пример установки встроенного ТТ

Обозначения:

• А – встроенный ТТ.
• В – изолятор силового ввода трансформатора подстанции.
• С – место установки ТТ (представлен в разрезе) на изоляторе. То есть, в данном случае высоковольтный ввод играет роль первичной обмотки.

1. Шинными, это наиболее распространенная конструкция. Ее принцип строения напоминает предыдущий тип, стой лишь разницей, что в данном исполнении в качестве первичной обмотки используется токопроводящая шина или жила, которая заводится в окно ИТТ. Шинные ТТ производства Schneider Electric

1. Разъемными. Особенность данной конструкции заключается в том, что магнитопровод ТТ может разделяться на две части, которые стягиваются между собой специальными шпильками.

Такой вариант конструкции существенно упрощает монтаж/демонтаж.

Расшифровка маркировки

Обозначение отечественных моделей интерпретируется следующим образом:

• Первая литера в названии модели указывает на вид трансформатора, в нашем случае это будет буква «Т», указывая на принадлежность к ТТ.
• Вторая литера указывает на особенность конструктивного исполнения, например, буква «Ш», говорит о том, что данное устройство шинное. Если указана литера «О», то это опорный ТТ.
• Третьей литерой шифруется исполнение изоляции.
• Цифрами указывается класс напряжения (в кВ).
• Литера, для обозначения климатического исполнения согласно ГОСТ 15150 69
• КТ, с указанием номинального тока первичной и вторичной обмотки.

Приведем пример расшифровки маркировки трансформатора тока.

Шильдик на ТТ с указанием его марки

Как видим, на рисунке изображена маркировка ТЛШ 10УЗ 5000/5А, это указывает на то, что перед нами трансформатор тока (первая литера Т) с литой изоляцией (Л) и шинной конструкцией (Ш). Данное устройство может использоваться в сети с напряжением до 10 кВ. Что касается исполнения, то литера «У», говорит о том, что аппарат создан для эксплуатации в умеренной климатической зоне. КТ 1000/5 А, указывает на величину номинального тока на первой и второй обмотке.

Правила установки трансформаторов тока.

В зависимости от характера реализуемой релейной защиты бывают нескольких видов.

• Соединение вторичных обмоток ТТ в полную звезду применяется для защиты от однофазных и многофазных КЗ (Рис. 5). Допустим в первичной обмотке проходит ток, направленный от начала к концу. Тогда во вторичных обмотках проходят токи обратного направления. В нормальных условиях этот ток не достаточен для срабатывания токовых реле КА1-КА3. Ток, проходящий через реле КА0, определяется как геометрическая сумма токов I_2A, I_2Bи I_2Cи равен нулю. При трехфазном КЗ в условиях симметричного замыкания всех фаз срабатывание реле КА0 также не происходит, реле в каждой фазе вызывает отключение. При двухфазном КЗ ток протекает только через две поврежденные фазы (в неповрежденной фазе тока нет). В идеальном случае при полностью идентичных ТТ ток в реле КА0 равен нулю. При замыкании на землю ток протекает через поврежденную фазу и «нулевое» реле КА0.Рис. 5
• Схема включения в неполную звезду применяется, в основном для защиты от межфазных КЗ в линиях с заземленной нейтралью (Рис. 6).При трехфазном коротком замыкании, через обратный провод также проходит ток. При двухфазном КЗ срабатывают, в зависимости от поврежденных фаз одно или два реле. Если произошло замыкание на землю в фазе B, срабатывание какого-либо реле не происходит. Таким образом соединение ТТ в неполной звезде обеспечивает гарантированную защиту только от многофазных КЗ. В связи с этим схема неполной звезды применяется для маломощных сетей, когда имеются другие, дублирующие виды защиты.Рис. 6
• Смешанное соединение – в полную звезду на вторичной обмотке и соединение треугольником на первичных обмотках ТТ (Рис. 7) применяется в дифференциальной защите трансформаторов при таком же соединении его обмоток.Рис. 7
• Работа на КЗ при смешанном соединении аналогична другим схемам.Рис. 8
• В релейной защите от межфазных КЗ применяется встречное соединение вторичных обмоток ТТ (Рис. 8). Ток, проходящий через обмотку КА равен геометрической сумме токов обмоток трансформаторов тока. Данная схема реагирует на все виды коротких замыканий, кроме замыканий на землю. Применяется для реализации защиты трансформаторов на первичных обмотках.Рис. 9
• Для защиты от одно- и двухфазных замыканий на землю применяют схему, где первичный обмотки ТТ соединены в так называемый фильтр нулевой последовательности (рис. 9).

Трансформаторы тока впервые появились в схемах релейной автоматики, когда основным коммутационным элементом были обычные электромеханические реле. Однако, в современных условиях, для цифровых схем управления, ТТ также широко применяются в виду их простоты конструкции и легкости установки.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Ошибка №2 – Заряд батарейки

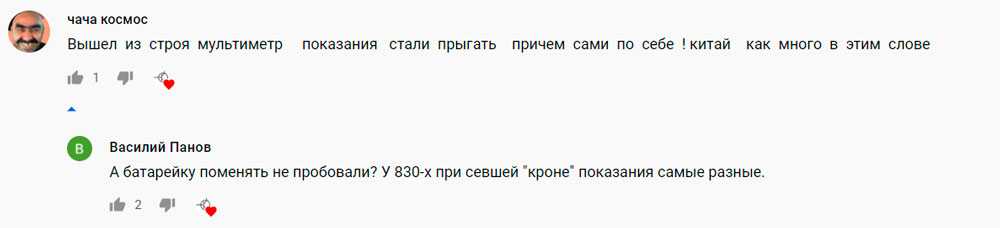

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”. Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону. Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Мониторы тока с ШИМ-выходом

Широтно-импульсная модуляция выходного сигнала имеет преимущества при сопряжении монитора тока с микропроцессором. Характеристики микросхем с ШИМ приведены в таблице 5, а пример применения монитора тока IR2175 для контроля тока фазы электродвигателя — на рис. 13.

Рис. 13. Схема контроля тока с IR2175
Таблица 5. Мониторы тока с ШИМ-выходом

Следует упомянуть и правила выбора токоизмерительных шунтов. Естественно, что чем меньше сопротивление шунта, тем большее влияние оказывает сопротивление подводящих проводов. Для точных измерений используются четырехвыводные резисторы.

Если особых требований к точности не предъявляется, шунт может быть выполнен в виде дорожки на печатной плате. При этом отклонение сопротивления от расчетного значения в серии изделий может достигать ±5%, кроме того, температурный коэффициент сопротивления меди достаточно велик. Последнее обстоятельство в некоторых случаях не является критичным. Например, микросхемы ZXCT1008–ZXCT1010 имеют отрицательный температурный дрейф коэффициента передачи в положительном диапазоне температур, что в некоторой степени компенсирует положительный температурный коэффициент сопротивления меди.

Назначение и устройство ИТТ

Функции данного типа трансформаторов заключаются в снижении первичного тока до приемлемого уровня, что делает возможным подключение унифицированных измерительных устройств (например, амперметров или электронных электросчетчиков), защитных систем и т.д. Помимо этого, трансформатор тока обеспечивают гальваническую развязку между высоким и низким напряжением, обеспечивая тем самым безопасность обслуживающего персонала. Это краткое описание позволяет понять, зачем нужны данные устройства. Упрощенная конструкция ИТТ представлена ниже.

Конструкция измерительного трансформатора тока

Обозначения:

1. Первичная обмотка с определенным количеством витков (W₁).
2. Замкнутый сердечник, для изготовления которого используется электротехническая сталь.
3. Вторичная обмотка (W₂ — число витков).

Как видно из рисунка, катушка 1 с выводами L1 и L2 подключена последовательно в цепь, где производится измерение тока I₁. К катушке 2 подключается приборы, позволяющие установить значение тока I₂, релейная защита, система автоматики и т.д.

Основная область применения ТТ — учет расхода электроэнергии и организация систем защиты для различных электроустановок.

В измерительном трансформаторе тока обязательно наличие изоляции как между катушками, витками провода в них и магнитопроводом. Помимо этого по нормам ПУЭ и требованиям техники безопасности, необходимо заземлять вторичные цепи, что обеспечивает защиту в случае КЗ между катушками.

Получить более подробную информацию о принципе действия ТТ и их классификации, можно на нашем сайте.

Классификация датчиков

По своей сути каждый датчик является составной частью регулирующих, сигнальных, измерительных и управляющих приборов. С его помощью преобразуется та или иная контролируемая величина в определенный тип сигнала, позволяющий измерять, обрабатывать, регистрировать, передавать и хранить полученную информацию. В некоторых случаях датчик может оказывать воздействие на подконтрольные процессы. Всеми этими качествами в полной мере обладает датчик тока, используемый во многих устройства и микросхемах. Он преобразует воздействие электрического тока в сигналы, удобные для дальнейшего использования.

Датчики, применяемые в различных устройствах, классифицируются в соответствии с определенными признаками. По возможности измерений входных величин, они могут быть: электрическими, пневматическими, датчиками скорости, механических перемещений, давления, ускорения, усилия, температур и других параметров. Среди них измерение электрических и магнитных величин занимает примерно 4%.

Каждый датчик преобразует входную величину в какой-либо выходной параметр. В зависимости от этого, контрольные устройства могут быть неэлектрическими и электрическими.

Среди последних чаще всего встречаются:

• Датчики постоянного тока
• Датчики амплитуды переменного тока
• Датчики сопротивления и другие аналогичные приборы.

Основным достоинством электрических датчиков является возможность передачи информации на определенные расстояния с высокой скоростью. Применение цифрового кода обеспечивает высокую точность, быстродействие и повышенную чувствительность измерительных приборов.

Трансформатор тока: принцип работы для измерения параметров электросетей

Трансформаторы тока (далее по тексту – ТТ) относятся к категории устройств, преобразующих параметры электромагнитных систем при помощи индуктивно связанных обмоток магнитопроводов. Принцип действия трансформатора тока, основанный на законе электромагнитной индукции, используется в ТТ при передаче и распределении электрической энергии, в развязках электрических цепей, при измерении параметров высоковольтных сетей и токов большой мощности. На рис. ниже показан трансформатор тока модели ТЛМ-10, используемый в системах управления и измерений электрических цепей с номинальным напряжением 10 кВ.

Трансформатор тока модели ТЛМ-10

Приложение 7.1

Термин	Определение
Потребитель электрической энергии	Организация, учреждение, территориально обособленный цех, объект, площадка, строение, квартира и т п.., присоединенные к электрическим сетям и использующие энергию с помощью имеющихся приемников электрической энергии
Абонент	Потребитель, непосредственно присоединенный к сетям энергоснабжающей организации, имеющий с ней границу балансовой принадлежности электрических сетей, право и условия пользования электрической энергией которого, обусловлены договором энергоснабжающей организации с потребителем или его вышестоящей организацией. Для бытовых потребителей — квартира, строение или группа территориально объединенных строений личной собственности
Граница балансовой принадлежности	Точка раздела электрической сети между энергоснабжающей организацией и абонентом, определяемая по балансовой принадлежности электрической сети
Точка учета расхода электроэнергии	Точка схемы электроснабжения, в которой с помощью измерительного прибора (расчетного счетчика, системы учета и т. п.) или иным методом определяются значения расходов электрической энергии и мощности, используемые при коммерческих расчетах.. Точка учета соответствует границе балансовой принадлежности электрической сети
Расчетный прибор учета	Прибор учета, система учета на основании показаний, которых в точке учета определяется расход электрической энергии абонентом (субабонентом), подлежащей оплате
Контрольный прибор учета	Прибор учета, на основании показаний которого в данной точке сети определяется расход электрической энергии, используемой для контроля
Присоединенная мощность потребителя	Суммарная мощность присоединенных к электрической сети трансформаторов потребителя, преобразующих энергию на рабочее (непосредственно питающее токоприемники) напряжение и электродвигателей напряжением выше 1000 В. В тех случаях, когда питание электроустановок потребителей производится от трансформаторов или низковольтных сетей энергоснабжающей организации, за присоединенную мощность потребителя принимается разрешенная к использованию мощность, размер которой устанавливается энергоснабжающей организацией и указывается в договоре на отпуск электрической энергии

Устройство и принцип работы

В основе работы — электромагнитная индукция. Аппарат разделяет высоковольтные токонесущие части и трансформирует величины энергии до безопасных или требуемых.

Суть работы ТТ. Если через первичку идет переменный определенной силы ток, то вторичная катушка, будучи с постоянной активной нагрузкой, например (резистор или обслуживаемая ЭУ), создает на них падение напряжения пропорционально току первички (зависимо от коэффициента трансформации) и сопротивлению. Напряжение уменьшается в максимально возможном диапазоне, возможности понижения почти бесконечные.

Устройство, схема трансформатора тока:

• две (реже больше) обмотки на магнитопроводе из электростали:
• первичная (включаемая в сеть). Это любая токопроводящая жила;
• вторичная (от нее энергия подается к приемнику). Одиночная или групповая снабжается несколькими выводами для защитных цепей, приборов измерения и контроля;
• выводы, клеммы.

Первичные витки подсоединяются последовательным методом, поэтому там полная нагрузка, вторичная же замыкается на нее (реле защиты, счетчики), пропуская ток пропорциональный  величине на первой. Сопротивление измерителей малое и считается, что все трансформаторы тока функционируют в состоянии КЗ.

Есть несколько вариантов вторичных обмоток, обычно они создаются для подсоединения защитных приспособлений и для приборов контрольных, учетных. К катушкам обязательно должна подключаться нагрузка со строго регламентированным сопротивлением — даже ничтожные отклонения приводит к критическим погрешностям замеров, не селективности РЗ.

Работа ТТ поэтапно на примере схемы

Трансформатор тока как устроен, принцип работы поэтапно:

1. Через первичную цепь (кол. витков W1) идет ток I1, преодолевается ее полное сопротивление Z1.
2. Вокруг катушки образуется магнитное направленное поле Ф1, улавливаемое стержнем стоящим перпендикулярно к вектору (I1) данной величины. Ориентация деталей делает потери энергии почти нулевыми.
3. Пересекающий перпендикулярные по отношению к нему витки W2 поток Ф1 создает там движущую силу Е2.
4. Из-за последней во вторичной катушке (Z2) появляется ток I2, преодолевающий сопротивление (ее и подсоединенной нагрузки Zн).
5. На клеммах витков вторичной катушки возникает понижение напряжения U2. Одно магнитное поле Ф2 от вторичных витков I2 понижает другое Ф1 в стержне. Возникший в нем трансформаторный поток Фт определяют суммой векторов (Ф1 и 2).

Принцип работы, отличия трансформатора напряжения основываются на электромагнитных явлениях, как и в токовых. Но разница в количестве витков обмоток и назначении

Важно учесть цели, на которые конструкция рассчитана, трансформаторы напряжения обслуживают потребителей, поэтому «заточены» на трансформацию питания для электроприборов, ТТ — для защитных и измерительных устройств, а также они используются при осуществлении контроля и работают в режиме КЗ

ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ И ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Трансформаторы тока используется для преобразования параметров электроэнергии первичных цепей высокого напряжения. Они выполняют две основные функции:

1. Приведение характеристик тока к величинам, которые могут использовать различные электроприборы: счетчики, измерительные устройства, защитные реле.

2. Физическая отделение (изоляция) исполнительных устройств, подключенных измерительным и защитным цепям, от высоковольтных кабелей линий электропередач.

ПОДКЛЮЧЕНИЕ СЧЕТЧИКА ЧЕРЕЗ ТРАНСФОРМАТОР ТОКА

Так как подсоединять измерительные устройства к первичной цепи питания прямым включением нельзя используются ТТ, с соответствующим коэффициентом трансформации. К примеру, для выполнения учета потребления электроэнергии на линии с нагрузкой в 400А необходимо использовать трансформатор тока с рабочими показателями не менее 400/5.

Подсоединение трансформаторов осуществляется на подстанции потребителя. Первичная катушка подключается к силовым контактам фаз (А и С) так называемая «схема неполной звезды». К контактам вторичной обмотки подключается электросчетчик и амперметр. К примеру, модели САЗУ-ИТ и Э378 в щитовом исполнении.

Советуем изучить — Диагностика электрооборудования автомобиля — что, как, зачем

ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ТРАНСФОРМАТОРЫ ТОКА РЕЛЕЙНОЙ ЗАЩИТЫ

К примеру, необходимо установить релейную защиту на первичной (входящей) электроцепи с параметрами тока: напряжение 10 кВ и нагрузкой 1 кА. При таких показателях релейная защита не может быть включена в электроцепь напрямую напрямую.

Для подключения рекомендуется использовать трансформаторы тока модель ТПЛ-10 с коэффициентом трансформации 1000/5 при использовании токовых реле и ТТ — НТМИ-10с коэффициентом трансформации 1000/100 для подключения реле напряжения.

Также через этот тип трансформатора допускается подключение электросчетчика.

На отечественных предприятиях и бытовых подстанциях чаще всего встречаются проходные трансформаторы тока с двумя вторичными обмотками, которые используются для учета потребления электроэнергии и установки релейной защиты соответственно.

* * *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Измерительные трансформаторы тока — назначение, устройство, виды конструкций

Мощные электротехнические установки могут работать с напряжением несколько сот киловольт, при этом величина тока в них может достигать более десятка килоампер. Естественно, что для измерения величин такого порядка не представляется возможным использовать обычные приборы. Даже если бы таковые удалось создать, они получились бы довольно громоздкими и дорогими.

Помимо этого, при непосредственном подключении к высоковольтной сети переменного тока повышается риск поражения электротоком при обслуживании приборов. Избавиться от перечисленных проблем позволило применение измерительных трансформаторов тока (далее ИТТ), благодаря которым удалось расширить возможности измерительных устройств и обеспечить гальваническую развязку.

Измерение тока при помощи трансформатора тока

Не всегда получается просто измерить переменный ток, особенно если схема связана с сетью. Существует оригинальное решение этой проблемы с помощью трансформатора тока. Известно, что проводник с током создает магнитное -поле, напряженность которого пропорциональна этому току. Если расположить датчик, в данном случае катушку, в непосредственной близости от проводника, можно уловить, а затем обработать наведенный в катушке сигнал.

На практике удобно использовать тороидальный сердечник (такие компоненты применяются в антипомеховых дросселях), намотав на него большое число витков эмалированного провода малого сечения. Количество витков должно быть тем больше, чем меньше измеряемый ток. Проводник с измеряемым током пропускают сквозь тороидальный сердечник. Таким образом формируется первичная обмотка трансформатора (рис. 4.3). Ток во вторичной обмотке может быть небольшим, если предусмотрена его обработка с помощью операционного усилителя, включенного по схеме преобразователя тока в напряжение.

Рис. 1. Включение трансформатора тока

Например, ток силой 0,5 А в первичной обмотке создаст ток 5 мА во вторичной обмотке при 100 витках провода и напряжении 0,5 В на выходе усилителя. Это значение соответствует номиналу резистора, указанному на рис. 4.3. Форма сигнала сохраняется, поэтому, чтобы получить постоянное напряжение, потребуется выполнить операции выпрямления и фильтрации. Большое преимущество схемы такого типа — полная изоляция измеряемого проводника от цепи обработки сигнала. Именно этот принцип используется в электроизмерительных клещах. В некоторых случаях можно подключить амперметр непосредственно к вторичной обмотке трансформатора.

Источник

Область применения тахогенератора

Тахогенераторы должны быть прочными, надежными, точными, чувствительными и стабильными. Эти приборы (тахогенераторы постоянного тока, тахогенераторы переменного тока, бесщеточные тахогенераторы постоянного тока) адаптированы для любой отрасли:

• станки;
• системы дозирования;
• подъемно-транспортные системы;
• подъемники;
• оборудование для производства бумаги;
• текстильные машины;
• линии по производству стекла;
• прокатные станы;
• железнодорожная промышленность и т.п.

Эти датчики производятся с различными механическими вариациями и размерами корпуса, а также с различными электрическими характеристиками, например, для напряжений от 2 до 6000 вольт при 1000 об / мин, скорости вращения до 12000 об / мин, машин с валом и подшипниками, машин с полым валом.

Фото — внешний вид тахогенератора

Назначение измерительных трансформаторов напряжения

Чувствительные приборы, функция которых связана с измерением напряжения, подключаются к сетям высокого напряжения не напрямую, а через измерительные трансформаторы напряжения, назначение которых заключается в преобразовании параметров электрического тока таким образом, чтобы обеспечить безопасность и одновременно гарантировать точность измеряемого параметра. По конструкции они схожи с силовыми трансформаторами: на обоих выходах образуют ток неизменной частоты и напряжения. Но работают они в режиме, близком к холостому ходу; также имеют большой коэффициент трансформации, но отличаются малой мощностью. Убедиться в полном соответствии заданным параметрам позволяет испытание трансформаторов, которое проводят перед установкой и в процессе эксплуатации с профилактическими целями.

Описание и назначение устройств

Электроустановки высокой мощности работают с питанием, достигающим несколько сот Вт, при силе тока, превышающей десятки кА. Логично, что произвести измерения величин подобного порядка, обычными приборами, попросту невозможно. Для этого используют трансформаторы тока, выполняющие одновременно несколько функций. Благодаря появлению преобразователей, значительно расширился потенциал измерительных приборов. И открылась возможность передачи энергии по гальванической развязке.

Конструкция аппаратов является их дополнительным преимуществом. К примеру, если бы существовали типовые устройства для измерения напряжения высоковольтных сетей переменного тока, они были бы очень габаритными и дорогостоящими. В отличие от трансформаторов, которые выглядят, относительно, компактно и имеют защиту от неблагоприятных внешних факторов и механических повреждений.

Основная задача трансформаторов тока – преобразовать первичную величину (подаваемого напряжения) до уровня, позволяющего подключить измерительные приборы и системы защиты. Дополнительная функция – обеспечить гальваническую развязку между потребителями низкого и высокого питания, устраняя риски для обслуживающего персонала.
