Соединители с защелкой NLSC-PLSC
Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.
В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.
Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.
После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.
1 of 2
Делается это при помощи обычного канцелярского ножа.
Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.
В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.
После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.
Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.
Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.
Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:
недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
ножки коннектора подогнулись и не достают до ленты
ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.
Виды светодиодных профилей
Существует огромное разнообразие светодиодных LED профилей, которые позволяют реализовать практически любую задумку в оформлении светодиодного освещения и подсветки. Среди основных отличий алюминиевых профилей для светодиодных лент будет способ их монтажа, именно по этому признаку из и классифицируют на разные виды. Основных, самых главных вида светодиодных профилей всего три.
Основные виды светодиодных профилей по способу монтажа:
1. Накладные.
2. Врезные.
3. Подвесные.
Накладные светодиодные профили монтируются на любую ровную поверхность. Их можно прикрепить на двухсторонний скотч, если это гладкая ровная поверхность, такая как плитка или мебель, а также прикручивать с помощью саморезов. Это самый распространенный вид профиля.
Врезные светодиодные профили требуют специальной доработки поверхности для их установки. Для них необходимо предварительно под размер профиля сделать фрезерованный паз. Такие профили встраивают в мебель, в гипсокартон и даже в штробу в стене.
Подвесные светодиодные профили используются в основном для организации основного светодиодного освещения. Из таких профилей можно делать светильники любой конфигурации и длины. Сами профили крепятся к потолку с помощью тросиков, что позволяет вешать их на любой высоте.
Эти три основных вида светодиодных профилей не описывают полностью картину их разнообразия. Чтобы более точно классифицировать профили к отличиям по способу монтажа добавляется еще форма профиля и материал, в который он устанавливается. Исходя из этого можно выделить уже семь видов светодиодных профилей.
Виды светодиодных профилей с учетом дополнительных факторов:
1. Накладной. Этот вид LED профилей самый популярный, потому что под него не нужно подготавливать поверхность, а крепится он с помощью клея, двухстороннего скотча или саморезов на любую ровную поверхность.
2. Угловой. Для установки в углах комнаты, мебели или на стыке любых двух поверхностей под углом 90 градусов угловой светодиодный профиль будет идеальным вариантом. Крепиться он может точно также, как и накладной профиль, т.е. для его фиксации не требуется дополнительная подготовка поверхности.
3. Врезной. Врезной светодиодный профиль еще называют встраиваемым LED профилем. С его помощью создаются необычные источники света, встраиваемые в шкафы, столы, и даже стены. Перед установкой в поверхности делается паз подходящего размера.
4. Скрытый монтаж. Светодиодный профиль скрытого монтажа позволяет встроить освещение без каких-либо швов, что позволяет сделать источником света буквально любой предмет интерьера.
5. Подвесной. Подвесной светодиодный профиль подвешивают под потолком на специальных тросиках. Его очень часто используют для организации основного освещения на больших площадях, потому таким образом можно подвесить светодиодную ленту в нужном месте, добиваясь более равномерной освещенности помещения.
6. Напольный. Напольный светодиодный профиль отличается особой прочностью и комплектуется рассеивателем, который герметично закрывает светодиодную ленту. Очень часто монтаж такого профиля производится вдоль плинтуса.
7. Для гипсокартона. Светодиодный профиль для гипсокартона имеет широкие выступы (монтажные ушки), также он применяется как LED профиль под штукатурку.
Если рассматривать формы светодиодных профилей, то будет еще больше вариантов, так как они могут быть круглые, квадратные, прямоугольные, уголки, конусные и другие разнообразные формы.
Преимущества алюминиевых светодиодных профилей:
— при самостоятельном выполнении работ по монтажу светодиодных лент из применение значительно упрощает и ускоряет процесс монтажа;
— при их наличии светодиодные ленты надежно защищаются от внешнего воздействия, например, от влаги, пыли и механических повреждений;
— применение профиля с оптическими линзами или рассеивателями позволяет добиться желаемой освещенности объектов или помещения;
— алюминий отлично отводит тепло, поэтому профиль является отличным радиатором для светодиодной ленты, что значительно продлевает ее срок службы;
— правильно подобрав короб, его даже можно сделать оригинальной деталью интерьера;
— короб со светодиодной лентой может полностью заменить собой основное освещение в помещении.
От какого напряжения подключать контроллер?
Во-первых,
не от 220 вольт. Наиболее распространенные виды напряжения светодиодных лент
это 12 и 24 вольт.
Поэтому практически все контроллеры являются адаптивными аппаратами, способными работать как на 12V, так и на 24V одновременно.
Только здесь обратите внимание на один момент. Чем меньше вольтаж, тем меньше расчетная мощность устройства.
Чем меньше вольтаж, тем меньше расчетная мощность устройства.
Поэтому на каждой коробке производителем должно быть указано соответствие мощности прибора, тому напряжению, к которому подключается лед лента.
Если
безграмотный продавец вам говорит, что эта штука универсальная и подходит под
любое напряжение, а значит выбирайте какой угодно из понравившихся экземпляров,
не совершайте ошибку.
Прежде всего, сравните мощность вашей Led ленты и мощность контроллера на этом напряжении.
И если все совпадает, только тогда смело покупайте.

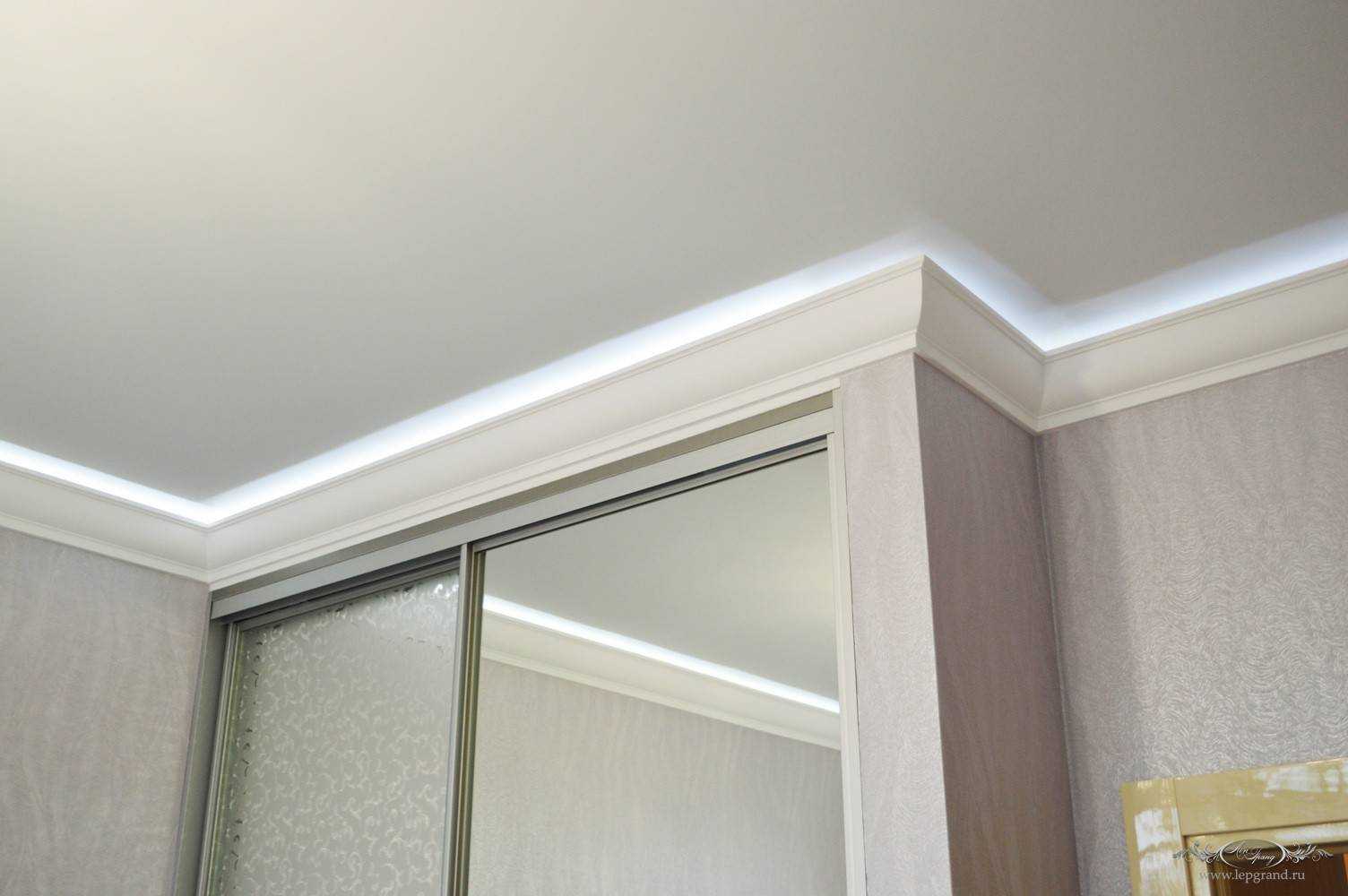

Как монтировать плинтус с подсветкой
Разберём пошагово, как самостоятельно выполнить все этапы работ. Рассмотрим вариант, при котором светодиодная лента располагается в алюминиевом профиле под углом к потолку.
Что потребуется
Перед монтажом готовят:
- потолочный плинтус с каналом;
- LED-ленту с выбранными характеристиками (общая длина — не меньше периметра помещения);
- блок питания, рассчитанный на мощность не ниже суммарной от всей подсветки (лучше взять с запасом);
- алюминиевый профиль (при необходимости со светорассеивающим экраном);
- уголки-кронштейны (со стороной 3-4 см);
- крепёж: дюбель-гвозди, винты и клей для плинтуса (подойдет «Момент Монтаж» универсальный, но лучше использовать специальный для полиуретанового декора, например, «ORAC Decofix Pro»);
- мягкий провод (около 6-7 метров, достаточно сечения в 1,5 мм²).
Крепление профиля для ленты
От размещения профиля зависит, под каким углом к потолку будет падать свет. Если наклеить LED-ленту на стену, станут заметны все неровности и мелкие недочёты поверхности. А если расположить напротив потолка, получится узкая полоска света, недостаточная для полноценного освещения. Поэтому профиль лучше крепить не напрямую к стене, а через кронштейны. Дополнительно их можно слегка отогнуть в сторону комнаты.
На каждый профиль длиной в 2 метра достаточно трёх уголков (два по краям и один в середине). Их устанавливают по периметру на одинаковой высоте. Для монтажа используют дюбели. Затем к кронштейнам прикручивают профиль, углы стыкуются под 45 градусов.
Укладка и подключение ленты

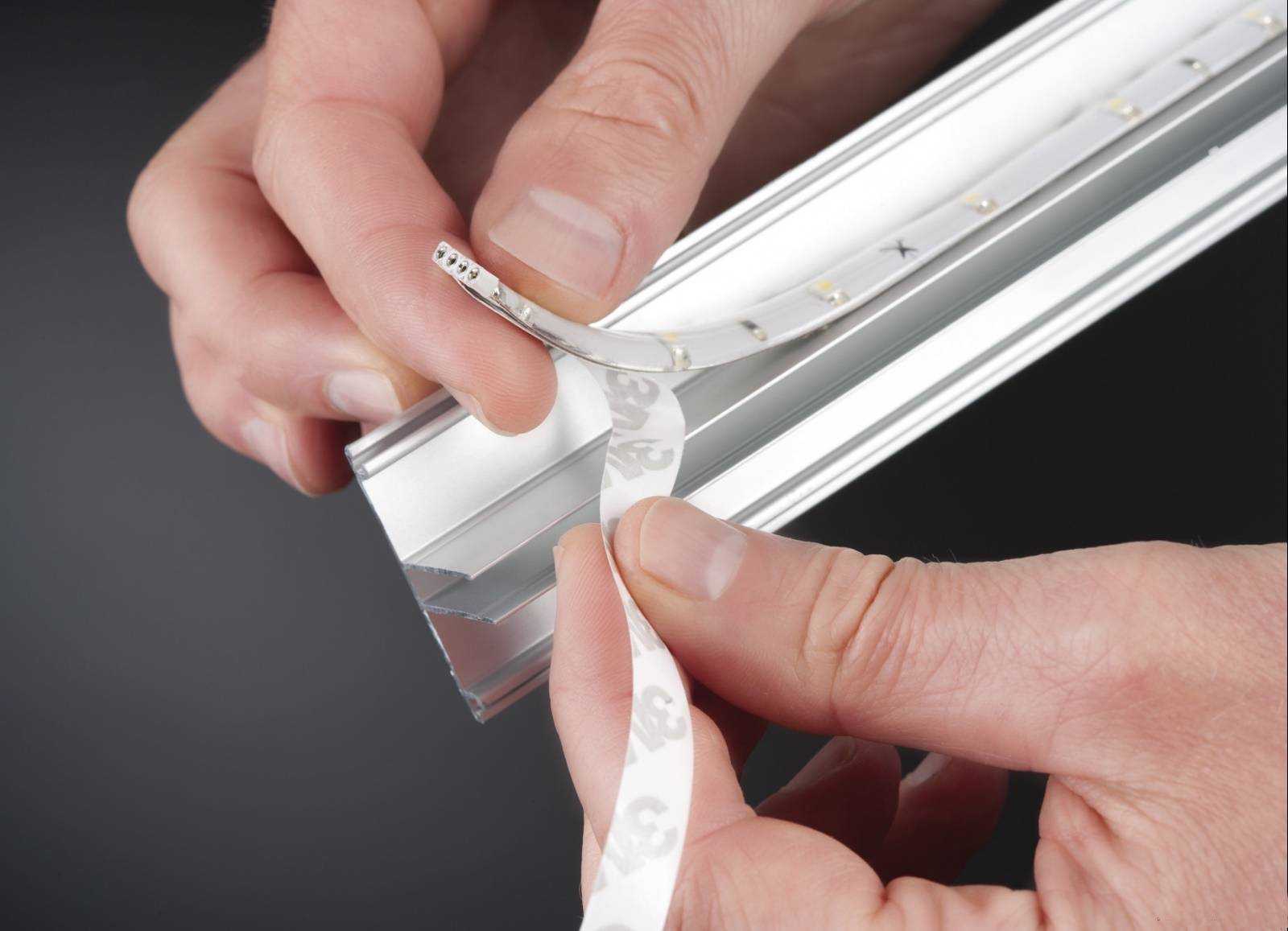

Когда профиль полностью установлен, в него укладывают светодиоды. Лента продаётся в катушках по 5 метров и обрезается до нужной длины. Это делают по отметкам, которые проставлены на всём протяжении. По ним же спаивают отрезы. Для удобства можно использовать специальные коннекторы, с их помощью светодиодная лента соединяется без пайки, быстро и просто.
Снизу находится клейкий слой, закрытый защитной плёнкой, которую иногда снимают не полностью, а только по краям. Тогда в дальнейшем будет проще поменять ленту. В начале оставляют небольшой свободный участок для подключения.
Если лента рассчитана на 220В, к ней припаивают провод, второй конец которого подсоединяют к блоку питания. Для 12 или 24В понадобится специальный адаптер, снижающий напряжение.
Затем профиль закрывается рассеивателем. Экран укладывается сверху и защёлкивается.

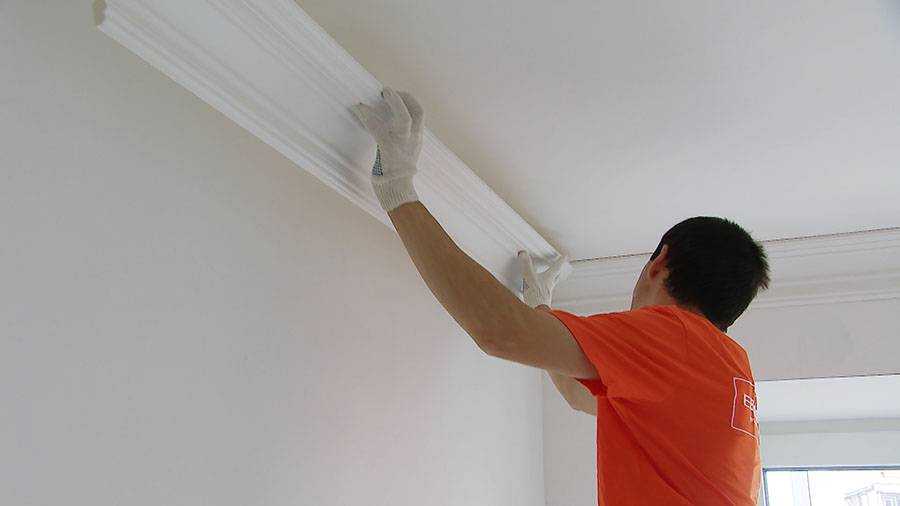

Монтаж плинтуса
Багет устанавливают таким образом, чтобы край слегка прикрывал профиль с лентой. Тогда свет свободно распространяется, а техническая часть конструкции не видна.
Для удобства отмечают две точки и натягивают нить вдоль стены. Относительно шнура выставляют плинтус. Вертикальную часть намазывают клеем и прижимают, а для надёжности дополнительно крепят саморезами. Углы предварительно подпиливают под 45° и стыкуют друг с другом при монтаже.
Финишная отделка
Клей подсыхает в течение суток. После этого шпаклюют места стыков, шляпки саморезов и прочие неровности. Далее поверхность галтелей зашкуривают. Затем плинтусы окрашивают (кистью или пульверизатором). Для покраски используют только составы на водной основе (акриловые, латексные и силиконовые). Краска скрывает места шпаклевки и облегчает дальнейший уход за декором.
Светодиодная лента. Общие понятия
Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.
Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).
Маркировка изделий
Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.
| Номер обозначения в маркировке (цифры или буквы) | Обозначение | Расшифровка |
| 1 – тип источника света | LED | Светодиод |
| 2 — оттенок свечения | R | Красный |
| G | Зеленый | |
| B | Синий (голубой) | |
| RGB | Цветной | |
| CW | Белый (ярко-белый) | |
| 3 – тип выводов у чипа | SMD | Чип без выводов, монтируется непосредственно на печатную плату |
| 4 – геометрические размеры корпуса диода | 2835, 5050, | Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм |
| 5 – число диодов на 1 погонный метр ленты | 30…240 | Указывается в штуках |
| 6, 7, 8 | IP20…IP68 | Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается |
Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.
Степени защиты светодиодной ленты
Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.
Есть и другие типы маркировки.
Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.
От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.
При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.
Общие правила монтажа светодиодной ленты
При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:
- ниши стен или потолка — для этого применяются специальные короба;
- по поверхности стен и потолков внутри пластиковых уголков;
- за потолочным плинтусом.
Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:
Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В
Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой
Это позволит избежать повреждения печатной платы.
Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.
Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

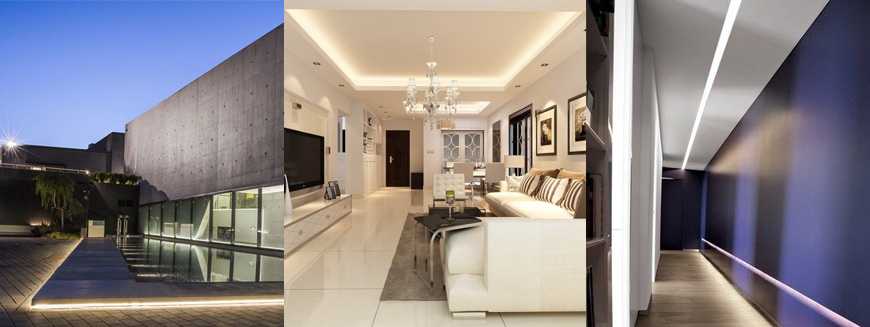

Советы по дизайну помещения со светодиодным освещением
Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:
Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
Оптимальная величина заглубления — 2-3 см.
Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем
Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.
Способы крепления светодиодной ленты
Светодиодная лента монтируется на потолок следующими способами:
- Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
- Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Этапы монтажа
Схема подключения нескольких светодиодных лент
Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.
Блок питания малой мощности
Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания
Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.
Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.
Усилитель для светодиодной ленты
При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.
Пайка светодиодной ленты
Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.
Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.
Уличная светодиодная лента 220 В IP68
В этом случае аппарат не повредится ни от пальца, ни от проволоки, ни от пылевых частиц. Сильный водяной напор также не нанесет вред диодному приспособлению, однако при погрузке устройства в жидкость не стоит надеяться, что прибор не выйдет из строя. В течение получаса с лентой ничего не случится, но не испытывайте электроприбор длительным погружением.
Все аппараты, показатели которых начинаются от «6», приспособлены для оборудования мест, подверженных атмосферным воздействиям: сильный ветер, частые осадки, аномально повышенная влажность и другие.
Обычно, если увеличить один показатель, соответственно увеличивается и второй. К примеру, устройство, которое способно погружаться в воду на длительное время, защищено также и от попадания пыли, и наоборот. Поэтому защита с показателями IP37 — абсурд.
Напряжение
Особенное внимание хочется обратить на уличную светодиодную ленту 220 В. Приборы с таким способом питания отличаются простотой эксплуатации и более экономной комплектацией
Для работы полоски на 220 Вольт не требуются дополнительные стабилизаторы напряжения, блоки питания и прочее. Достаточно всего одного компактного выпрямителя, с помощью которого осветительный аппарат включается в розетку. В выпрямителе находится диодный мост, обеспечивающий функционирование светодиодов. В отличие от адаптера питания, который обычно подключается каждые 5 метров, одного выпрямителя хватает на стометровый отрезок ленты. Конечно, для домашнего декорирования такие длинные полоски не нужны, но для уличного освещения эффективнее выбрать именно их.
Разнообразие цветов
Разобравшись с техническими моментами, человек переходит к последнему, самому главному — визуальному.
Уличная светодиодная лента 220 В бывает:
- одноцветными (монохромными); Одноцветные ленты светят – не сложно догадаться по названию – только одним цветом. Однако лишь красного или зеленого свечения, к примеру, часто недостаточно для создания красивого интерьера и поднятия настроения. На помощь приходят RGB-устройства.
- трехцветными (RGB); Подробнее о уличной RGB ленте RGB — это аббревиатура, состоящая из названий трех основных цветов: R — красного, G — зеленого и B — синего. Эти три цвета смешиваются и получают абсолютно новый оттенок, совсем не похожий на остальные. С помощью определенных контроллеров можно установить программу свечения: интенсивность освещения, яркость, динамику переливания цветов и скорость затмения. Все прекрасно, однако из основных цветов нельзя получить чистый белый оттенок — только желтоватый или молочный.
- четырехцветными (RGB+W).
RGBW выполняет те же функции, что и трехцветный аналог, но еще способна полностью передавать белый цвет, никак его не искажая. На самом деле, людей обычно не беспокоит четкость белого оттенка, поэтому они обходятся трехцветной линейкой.
Как выбрать место монтажа
Светодиодная подсветка имеет большой спрос у маркетологов, которые используют ее для рекламы либо вывесок с названием заведения.
Особенности монтажа
Существует мнение, что в домашних условиях выполнить монтаж легче, чем на улице. Действительно, снял защитную пленку и придавил полоску к стене липкой стороной — проще простого. Но уличная установка также не потребует множества усилий. Нужно приобрести пластиковые хомутики, с помощью которых человек легко зафиксирует линейку на дереве или других предметах, которые можно обхватить. Преимущество установки стяжками заключается в том, что демонтаж ленты пройдет еще быстрее, чем сама установка. Это будет плюсом в тех случаях, когда декорирование делается на непродолжительный срок, например, к наступающему празднику или торжеству.
Если же прикрепить подсветку требуется к предмету – дому, к примеру, – рекомендовано приобрести скобы из пластика. Их можно использовать только, если обшивка фасада не испортится от небольших отверстий.
Разновидности светодиодных лент
Влагозащищенная светодиодная лента
Осветительные ленты изготавливаются из полосы диэлектрического материала, на которой через одинаковые промежутки закреплены излучающие свет диоды. На основание ленты нанесены специальные дорожки, по которым проходит электрический ток. Чтобы ограничить силу тока в схему включают резисторы. Ширина осветительного прибора меняется от 8 до 20 мм, толщина составляет всего 3 мм. От количества светодиодов на 1 метре ленты зависит степень освещения, оно может отличаться в десятки раз – 30–240 штук. Размер каждого диода указывается в маркировке ленты, чем он больше, тем интенсивней его световой поток. В мощных приборах источники освещения располагаются в несколько рядов. Длина стандартной полосы составляет 5 метров, в продажу она поступает на бобинах. Места разрезания обозначены на подложке, разделять ленту можно исключительно по этим линиям.
Разрезание светодиодной ленты
Основная классификация светодиодных лент происходит по цвету, испускаемого свечения:
- SMD – монохромная цветопередача (белый, синий, зеленый, красный). Белый вариант свечения подразделяют на теплый, умеренный и холодный.
- RGB – светодиодная лента, дающая освещение любого цвета. Внутри ее корпуса помещают три диода, обозначенных в названии цветов – красный, зеленый и синий. Их комбинация, создаваемая работой контроллера, дает любое свечение. Стоимость такой конструкции в три раза выше, чем SMD ленты.
Осветительные приборы выпускаются открытыми, предназначенными для внутренней установки, и влагозащищенными, рассчитанными для использования на улице и в воде, класс защиты – IP. Для удобства крепления некоторые полосы светодиодов оснащают самоклеящейся пленкой.
Как соединить светодиодную ленту. Паять или не паять: вот в чём вопрос!
Светодиодные ленты широко используются для декоративной подсветки помещений или предметов интерьера. Во время монтажа такого типа освещения часто возникает необходимость выполнить соединение светодиодной ленты между собой. От того, насколько правильно проведено такого рода соединение, в конечном итоге зависит качество и эффективность подсветки.
ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности
Как соединить светодиодную ленту без пайки
Для такого способа соединения фрагментов ленты или полной пятиметровой длины используются специальные приспособления, называемые коннекторами. Они выпускаются для сращивания как монохромных, так и многоцветных лент (RGB). Коннекторы с проводами могут быть использованы для выполнения поворота ленты или подключения ее к блоку питания.
Кроме того, существуют коннекторы, предназначенные для соединения лент:
• встык; • с углом 90 градусов; • с произвольным углом (два коннектора, соединенных проводами); • крестообразно (узловой коннектор).
Соединение светодиодной ленты коннектором требует предварительной подготовки:
1) Отрезаем от ленты фрагмент нужной длины по специальной маркировочной линии, нанесенной на подложку ленты. Следует помнить, что такие маркеры наносятся через равные промежутки, длина которых обычно составляет 50 мм.2) Чтобы обеспечить надежное соединение, контакты очищаются от пленки окислов с помощью монтажного ножа или другого приспособления. В лентах, имеющих влагозащитную оболочку, контактные пластинки предварительно необходимо освободить от силиконового покрытия.3) На коннекторе поднимаем прижимную пластину, после чего вставляем подготовленную ленту в направляющие канавки и продвигаем вперед до надежной фиксации подпружиненными контактами. После чего закрываем прижимную пластину.
Для того чтобы правильно выполнить подключение ленты к блоку питания, провода коннекторов имеют различную цветовую маркировку. Положительному полюсу (+) соответствует провод красного цвета, а отрицательному (-) – провод с черной изоляцией.
Как соединить две светодиодные ленты встык
Соединение фрагментов светодиодных лент с помощью коннектора встык выполняется по такой же схеме, но с обеих сторон.
Достоинство такого метода сращивания лент состоит в простоте монтажа и скорости его выполнения. Однако со временем на медных пластинах образуется слой окислов, что приводит к ослаблению надежности контакта и вероятному обрыву цепи.
Как соединить светодиодную ленту пайкой
Такой способ сращивания лент более трудоемок и требует применения паяльного оборудования, но является более надежным и исключает возможность окисления контактов. В предыдущих разделах, описывающих как соединить светодиодную ленту с помощью коннектора, был указан метод подготовки ленты. Для стыковки лент методом пайки потребуется:
1) Подготовить провода нужной длины и зачистить их концы от изоляции.2) Обезжирить концы проводов и контактные пластины на ленте.3) Залудить концы питающих проводов и контакты на ленте.
4) Припаять провода к контактам.
Следует помнить, что к плюсовому контакту ленты припаивается провод с красной изоляцией, а к отрицательному – провод с изоляцией черного цвета. Пайку нужно выполнять быстро, так как перегрев светодиодной матрицы приведет к ее выходу из строя, кроме того, из-за высокой длительной температуры может повредиться подложка ленты.
Чтобы защитить место пайки от воздействия окружающей среды и повышенной влажности, используется изоляционная лента или термоусадочная трубка.
Знание о том, как соединить светодиодную ленту между собой, поможет избежать ненужных ошибок, а значит правильно и качественно выполнить монтаж декоративного освещения.
Оригинал статьи размещен на нашем сайте cable.ru .
http://ledjournal.info/vopros-otvet/kak-sognut-svetodiodnuju-lentu.htmlhttp://strojdvor.ru/elektrosnabzhenie/kak-samostoyatelno-ustanovit-svetodiodnuyu-lentu-poryadok-montazha-i-sovety/http://mastergrad.com/forums/t174511-svetodiodnoe-osveshchenie/
Монтаж накладного профиля
Крепеж осуществляется тремя способами:
на двухсторонний скотч
на саморезы или дюбеля
на клей
Замеряете рулеткой расстояние на месте крепежа.
После чего ножовкой по металлу отрезаете необходимую длину профиля.
В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.
В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.
Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.
При помощи шурупов монтируете подложку-основание на место подсветки.
Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.
Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.
После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.
