Обычная люстра или светодиодная?
В современном мире появляется всё больше новинок. Подобное не обошло и, казалось бы, самые обычные люстры. Магазины электронной техники стали предлагать необычную новинку – лампы со светодиодами. Такое решение позволяет дизайнерам создавать люстры необычной формы, которые привлекут взгляд даже самого скептично настроенного покупателя. После приобретения новинки не придётся менять лампочки каждый месяц, в теории светодиоды живут очень долгое время. Но так ли хороши светодиодные люстры, как о них отзываются? И почему стоит остановить свой выбор на самых обычных люстрах с лампочками.
Способ освещения
Благодаря гибкости LEDленты, можно создать уникальную подсветку. С ее помощью можно выполнить зонирование помещения, добавить объема, выделить важные детали. Есть 4 способа создания освещения – контурный, направленный, точечный, фигурный.
Контурный
Все источники света в таком располагаются на одной линии (например, по краю многоуровневого потолка или на полках). Свет должен быть направлен вверх. Освещение получается в виде сплошной полосы света.
Точечный
С помощью точечного освещения можно создать на потолке эффект звездного неба. Светодиоды закрепляются на потолке по заранее продуманной схеме и направлены вниз.
Дополнительный эффект может создать фотопечать на ПВХ полотне.
Фигурное расположение
При фигурном размещении диоды устанавливаются в потолочные плафоны, которые специально для этого предназначены. Подобные задумки осуществляют дизайнеры, обычных технических знаний для реализации недостаточно.
Какие проблемы могут возникнуть
Причины поломок бывают следующими:
подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания
В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;
диоды загорелись только до центра ленты
Причина неисправности — перегорание одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
- неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.
Потускневшие светодиоды.
Совсем не светит
Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.

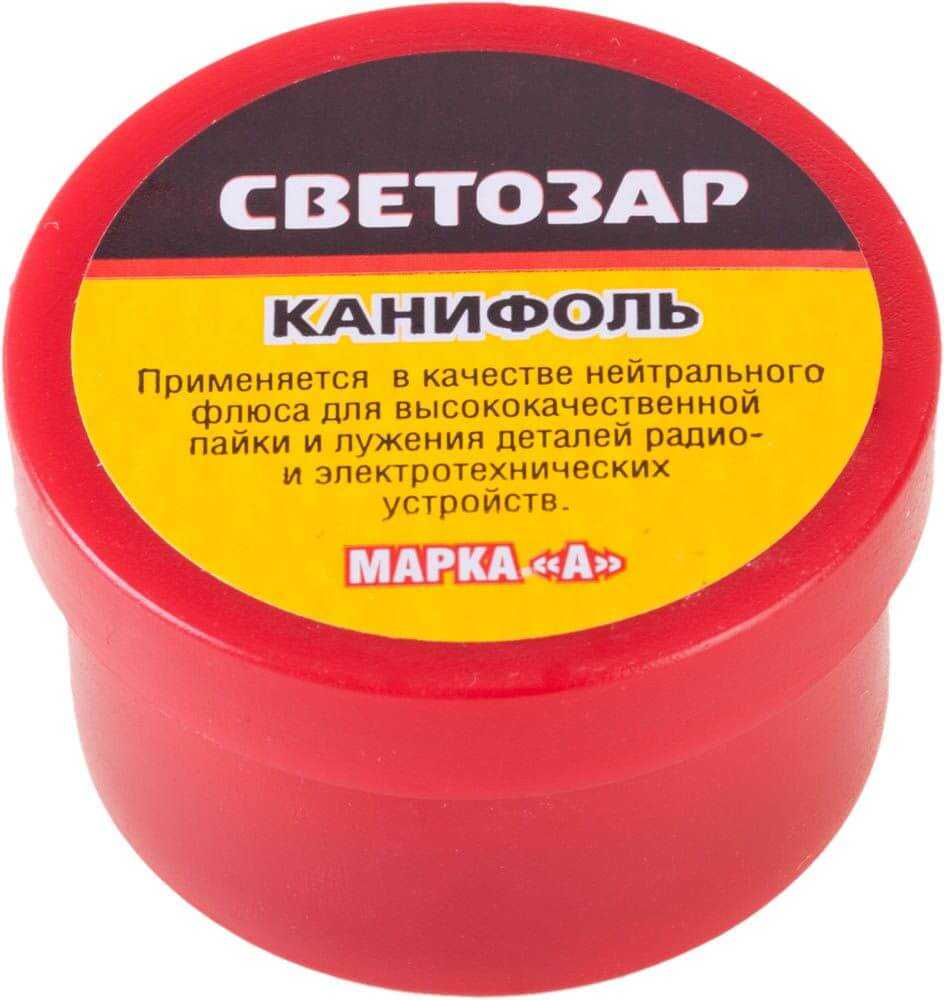

Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.
Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Ремонт контроллера LN-IR24B RGB светодиодных лент
Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.
Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.
На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.
Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.
После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.
Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.
Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.
Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.
Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.
Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).
Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.
В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.
В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.
Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.
Переделка готовых БП для работы со светодиодами
Начнем с самых распространённых блоков питания – зарядных устройств от мобильного телефона. Выходное напряжение от 5 до 9 вольт постоянного тока, стабилизированная схема и гальваническая развязка от сети. Это делает использование подобных схем блока питания для светодиодной ленты безопаснее предыдущего варианта.
Самым простым вариантом будет использование токоограничительного резистора, для удобства есть онлайн калькулятор для расчета резистора.
Схемы дешевых блоков питания от зарядок
Для начала взгляните на схемы от различных зарядных устройств, с виду они отличаются, а принципиально – идентичны (картинки можно листать).
Большинство зарядных устройств для мобильного телефона построены на базе блокинг-генератора, или как его еще называют – автогенератора.
Выпрямленное напряжение поступает на схему, состоящую из силового транзистора, который управляется через базовую обмотку и резистор смещения базы, трансформатора, и цепи обратной связи. Это простейший импульсный блок питания. Подойдет как схема для блока питания светодиодной ленты, если её немного модернизировать.
Принцип работы
Обмотки трансформатора подключены таким образом, чтобы на базе транзистора и коллекторной обмотки, напряжения наводились в противофазе, иначе говоря «наоборот». Когда транзистор открывается до конца через резистор базы, нарастание тока в коллекторной обмотке прекращается и на базовой обмотке возникает противо-ЭДС, закрывающее транзистор. Ток в коллекторной цепи снижается, а после достижения нулевого значения процесс повторяется.
Однако это описание очень упрощено, дано только для понимания общего принципа возникновения колебаний высокой частоты переменного тока на импульсном трансформаторе.
Вы могли заметить, что на каждой из схем выше я обвел красным цветом один из элементов – это стабилитрон (диод Зенера). Он установлен как раз в цепи обратной связи по напряжению. Когда выходное напряжение достигает напряжения стабилизации, в работу вступает отрицательная обратная связь, которая закрывает транзистор.
В более дорогих (см. вторую схему) обратная связь заведена через оптопару, это повышает надежность схемы в целом.
Обобщенная схема блокинг-генератора изображена на рисунке ниже, все остальные компоненты в зарядных устройствах нужны для стабилизации (обратной связи), индикации, защиты от аварийных режимов работы и т.д.
Делаем блок питания
Раз стабилитрон имеет напряжение стабилизации — с его помощью осуществляется обратная связь. Значит, чтобы изменить выходное напряжение, нужно его заменить на другой по величине Uстаб.
Выходное напряжение зарядного устройства приблизительно равно номиналу стабилизатора. Оно отличается от номинального на стабилитроне от 0,3 до 1В и зависит от некоторых особенностей схемы
Обратите внимание, в приведенных примерах стоят стабилитроны от 5 до 7 вольт
При изменении выходного напряжения изменяется и ток, который может выдать зарядное устройство. Причем изменение тока обратно-пропорционально величине изменения напряжения. Т.е. увеличив напряжение наполовину, допустим до 7,5 вольт, ток упадет в два раза.
Чтобы своими руками сделать блок питания для светодиодов, нужно определиться как вы будете подключать нагрузку, чтобы сделать выводы о необходимом напряжении.
Если вы собираетесь питать один светодиод или несколько соединенных параллельно, вам нужно выходное напряжение порядка 3-х вольт (как определить напряжение светодиода). Далее подобрать необходимый стабилитрон, например подобный – на 3,3В. При параллельном подключении не забудьте проверить напряжение через каждый из светодиодов и скорректировать его дополнительным резистором.
Многие блоки питания, не только зарядки для мобильных, сделаны по этой схеме. Более мощные и дорогие модели (незначительно), и модели с другими силовыми схемами оборудованы несколько иной и более простой в настройке обратной связью. Зачастую которая выполнена на микросхеме TL431 (или любые другие буквы и «431» в названии).
Прозвонка отдельного светодиода в ленте
Даже перегорание одного светодиода может вызвать неработоспособность целого участка ленты, либо всей подсветки.
Например, такое часто происходит в светодиодных гирляндах.
В ней все светодиоды подключены последовательно, и замыкание одной лампочки приводит к поломке всего изделия, либо отдельной ветви.
Проверяются светодиоды мультиметром, в режиме ”проверка диодов”. Ищите на корпусе специальный значок.
Если соблюдая полярность, щупами мультиметра коснуться контактных ножек, рабочий светодиод должен слегка подсветиться.
проверка светодиода мультиметром
проверка светодиода мультиметром
Даже если свечения не видно, можно проверить исправность элемента по показаниям на табло. На нем должна отобразиться цифра фиксирующая величину падения напряжения.
При этом вам вовсе не обязательно знать справочные данные ленты. Просто запоминаете цифры и проделайте такие же измерения на соседних светодиодах.
А можно ли проверить SMD диод на герметичных лентах с силиконовой защитой IP65, при этом не снимая слоя изоляции? Да, можно. Для этого несколько модернизируйте измерительные щупы, применив обыкновенные иголки.
Как это сделать, говорится в статье про ремонт гирлянды.
Кстати пробой, чаще всего происходит из-за перегрева. Причины его разные:
монтаж светодиодных лент мощность более 10Вт на метр без алюминиевого профиля
чересчур плотный монтаж, когда отдельные участки подсветки располагаются близко друг к другу
монтаж в местах с повышенной температурой (возле нагревательных приборов или непосредственно над кухонной плитой)
Если же вы перепутаете и подключите щупы с обратной полярностью, то экран мультиметра должен показать ”бесконечность” или единицу ”1” в левом углу табло.
Когда при обратной полярности появляется не “единица”, а какие-то другие цифры – это также свидетельствует о наличии неисправности. Такой светодиод необходимо менять.
Помните, чтобы убедиться в работоспособности светодиодов на ленте, проверять их нужно в обе стороны!
Когда нашли неисправный элемент, заменить его для непрофессионала будет делом не простым. Но можно поступить иначе.
Просто вырезаете с двух сторон неисправный участок светодиодной ленты в специальных местах для реза.
И вместо него, через коннекторы или пайку, подсоединяете другой такой же.
Мерцание при включенном выключателе
Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:
- Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
- В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
- Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.
Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.
Слишком низкое напряжение в электросети
Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:
- Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
- Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
- Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
- Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.
Проблема изделия низкого качества
Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:
- В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
- Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.
Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.
Особенность светодиодных лент и виды БП
Для светодиодных лент характерно небольшое напряжение (24 или 12В). В связи с этим для их работы необходим блок питания. Создавая своими руками подсветку с помощью светодиодных лент необходимо помнить о том, что нужно правильно подобрать блок питания.
От того, насколько правильно была рассчитана мощность блока питания для конкретной светодиодной ленты, будет зависеть срок эксплуатации преобразователя. Чтобы уменьшить риск преждевременной поломки блока питания, подходящего для светодиодной ленты, нужно выбирать его по соответствующим параметрам:
напряжение (12 или 24 В);
Светодиодная лента на 12 В
- способ охлаждения. Он может быть активным (блок оснащен вентилятором) и пассивным (блок имеет верху корпуса решетку). Более выгодными считаются преобразователи с активной системой охлаждения;
- материал, из которого изготовлен корпус. Для БП корпус может быть выполнен из алюминия, металла или пластика. Более качественными считаются модели, сделанные из алюминия или металла.
Кроме этого нужно помнить о том, что дешевые китайские преобразователи проработают недолго. Их ремонт может уже понадобиться всего через пару месяцев работы. А вот продукция известных производителей прослужит все отведенный для нее срок эксплуатации.
Почему вредна любая пульсация напряжения в источнике света
Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.
В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.
Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.
В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.
Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.
В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.
Причины поломок преобразователей
Поскольку через блок питания к сети в 220 В подключаются светодиодные ленты на 12 В и 24 В, то они очень часто перегорают по причине быстрого износа. Ведь через преобразователь проходит большое напряжение, и некачественные радиодетали от высокой нагрузки часто перегорают.
Светодиодная подсветка в доме
Кроме этого привести к преждевременной поломке БП для светодиодных лент может неправильная эксплуатация осветительной продукции.
К поломке преобразователя данного типа могут привести следующие моменты:
- попадание на корпус устройства влаги;
- накопление внутри блока питания пыли и грязи;
- неправильный расчет общей мощности ленты;
- неправильный подбор БП по мощности. Например, не был взят запас в 20-30 % от общей мощности подсветки.
Кроме этого привести к поломке БП могут некачественные компоненты электросхемы. Такая ситуация часто характерна для преобразователей китайского производства, которые активно сегодня продаются на любом радиорынке. От того, какой была причина поломки, зависит ремонт, проводимый своими руками. Поэтому, прежде чем приступать к нему, необходимо провести визуальный осмотр перегоревшего блока питания.
Этапы подключения
Подключение люстры в новостройке занимает немного больше времени, чем во «вторичке». В обжитой квартире наверняка имеется и потолочное крепление, и разводка уже готова. Но суть процесса особо не меняется.
Тестирование
При помощи отвёртки-индикатора находим, где ноль, а где фаза. Пробник срабатывает при прикосновении к фазе. Если коснуться им «нуля» — лампочка на нём не загорается.
Через выключатель ведём исключительно фазу. Если сделать наоборот, цепь-то работать будет, но не исключено поражение током при прикосновении к корпусу люстры (скажем, при замене лампочек), даже в выключенном положении.
Подключение
@elektrikaetoprosto.ru
Примерный алгоритм действий при подключении такой:
- После того как определились с нулями и фазами, снимаем питание на щитке и вывешиваем предупреждающую табличку на нём, дабы какой-нибудь «умник» не включил рубильник в самый ответственный момент.
- «Ноль» подсоединяем напрямую от распределительной коробки на люстру, минуя выключатель.
- В зависимости от количества фаз, идущих от выключателя, подсоединяем их к выводам люстры. Если от выключателя идёт одна фаза — что же, будем довольствоваться тем, что нельзя включить один рожок, скажем, из трёх. Они будут работать все вместе на одной фазе.
- Если от выключателя идёт несколько проводов и на люстре не один рожок — отлично. При нажатии различных клавиш выключателя будут включаться разные участки. Единственный нюанс — возможно, вам не понравится расположение клавиш относительно того, в каком порядке что загорается. Придётся тогда поиграться и перебросить их между собой местами.
- Убеждаемся, что подключенная люстра не собирается падать, и идём подавать питание на щитке. Пробуем включить свет сначала при помощи выключателя, потом пультом (кстати, проверьте — батарейка в нём есть?). Если всё хорошо, отключаем рубильник, крепим люстру как положено. Убираем табличку «Не включать» и подаём питание.
@areviewio.com
Процесс подключения диодной люстры с пультом, в принципе, не сложный, но требует внимания. Эта работа не терпит спешки: неверное соединение системы может иметь негативные последствия. Вполне возможно, что кого-нибудь в результате ударит током или сгорит проводка. Лучше перепроверьте подключение до подачи питания, даже если на все сто уверены в его правильности.
Если перестала работать одноцветная LED-лента
Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:
- Не включается.
- Светит, но тускло.
- Мерцает.
- Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.
1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки
При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения
Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.
Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.
2) Тусклое свечение светодиодов может проявляться по одной из двух причин:
- Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
- Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.
3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.
4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.
В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.
Полезные рекомендации
Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.
На плате размещаются многие важные элементы
Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания. Также проверяется блок питания и светодиоды
Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод
Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.
При правильном подходе подобные лампы станут превосходным украшением современного интерьера
Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.
Использование отдельных элементов позволяет создать единый замысел для освещения
Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.
Питание светодиодной ленты подсветки
Для того чтобы не вносить изменения в схему блока питания и инвертора было решено использовать внешний малогабаритный адаптер питания на 12 Вольт 1.5 Ампера, просто отключив лампы. Сам блок питания, так как место в корпусе позволяет, впоследствии планирую спрятать в корпус телевизора, запитав адаптер от разъема подключения шнура питания. Но ведь в большинстве моделей ЖК ТВ и мониторов нельзя оставлять инвертор без нагрузки — он уходит в защиту, ругается на ненормальный режим работы, как быть? Выход был стандартным для таких случаев: емкостная нагрузка подпаянная к разъемам подключения обоих ламп подсветки.
Конденсаторы 3 кВ
Номинал конденсатора составляет десятки ПикоФарад, с увеличением диагонали монитора или ЖК ТВ номинал несущественно увеличивается, точные данные вы легко найдете в интернете. Напряжение, на которое рассчитан конденсатор, составляет 3 КилоВольта, и ни в коем случае не обычная керамика, помним о том что на выходе трансформаторов инвертора питающих лампы высокое напряжение!
Схема коммутации LED ленты
Информация о подобном решении была взята ранее с одного из сайтов в интернете, ниже мы можем видеть схему включения. Вкратце поясню суть работы с одним дополнением, так как ЖК ТВ должен был быть тестовым и только периодически включаться в работу не было необходимости в регулировке яркости подсветки и я просто посадил затвор мосфета на вывод микросхемы инвертора ON/OFF, с помощью которого мы коммутировали питание нашей LED ленты.

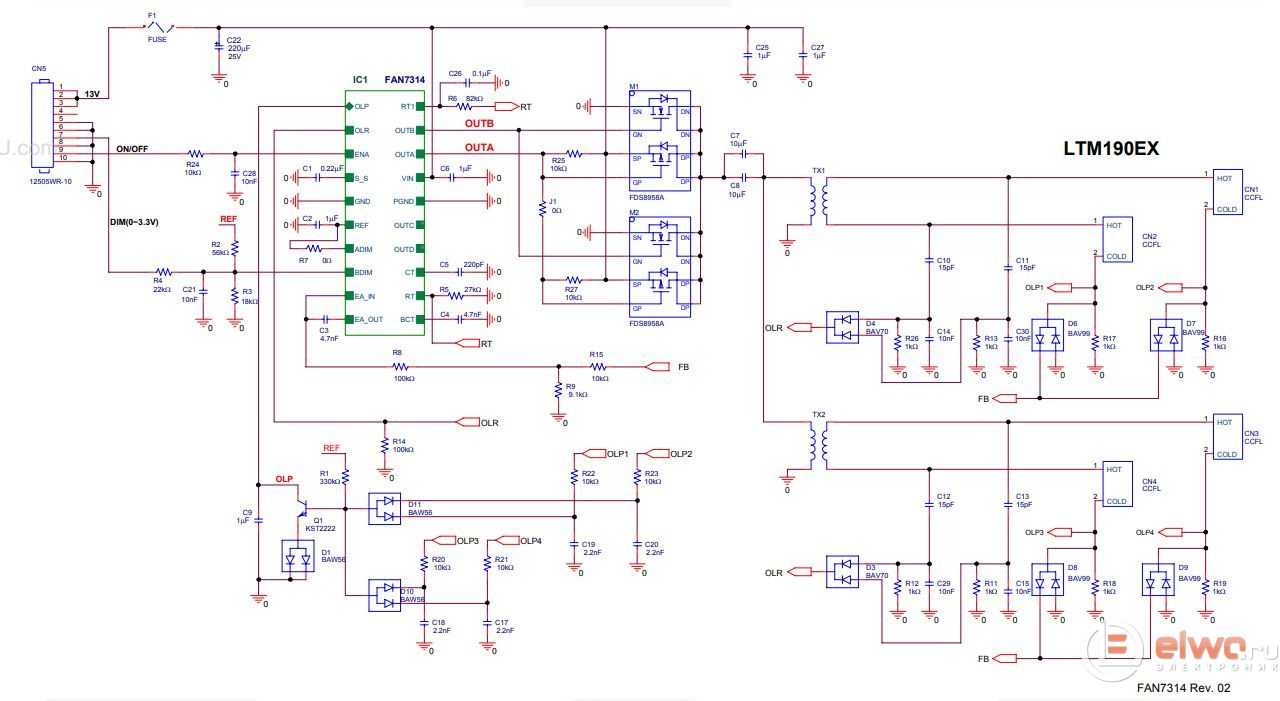

Схема включения ШИМ инвертора ТВ
Сразу скажу, в связи с тем что ТВ был 15 дюймов, а подобные ЖК ТВ и мониторы в отличие от 17 дюймовых имеют всего по одной лампе сверху и снизу матрицы, а не по две идущие параллельно, пришлось бокорезами немного подрезать ширину ленты, буквально на пару миллиметров по всей ее длине, иначе матрицу просто не получалось собрать и защелкнуть защелки крепления.

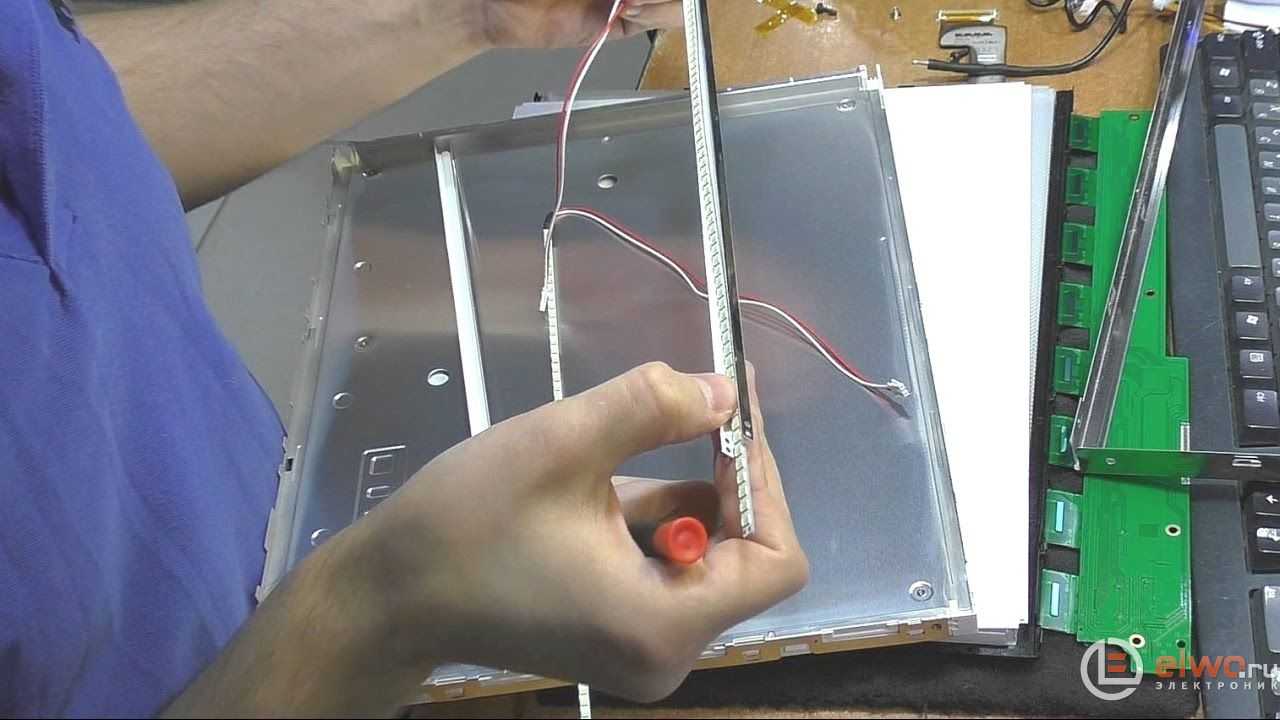

Меняем подсветку на LED
Наконец матрица вместе с нашими ленточками была собрана, настал момент оценить качество работы — хватает ли яркости лент для нормальной подсветки изображения и другие параметры. С яркостью было все практически нормально, если она и снизилась то очень незначительно, проблема здесь была в другом: светодиоды LED ленты у нас стояли слишком разрозненно, лента была взята самая дешевая 60 светодиодов на 1 метр, причем светодиоды там стояли с промежутками и были слишком яркими для таких целей.
лед лента
Попытка сэкономить на ленте и не покупать ленту с 12 светодиодами на 1 метр была ошибкой, в данной ленте светодиоды расположены в 2 раза чаще, не 6 штук на 10 см как в моем случае, а 12 штук
Достаточно было бы немного уменьшить напряжение питания ленты на 12 штук, неважно с помощью чего, резистора или понижающего DC – DC преобразователя, и мы получили бы равномерную подсветку без засветки отдельных участков матрицы.
Выводы DIM и ON-OFF
Для использования в качестве тестового ТВ подобное решение как временное на какое-то время сгодится, как только надобность в данном ТВ в мастерской отпадет и телевизор будет использован по своему первоначальному назначению, как я планировал вместе с DVB-T2 приставкой на кухне дома, ленточки будут заменены.
Данные о микросхемах использованных в ТВ
