Микросхема tl431 datasheet: описание, назначение, технические характеристики

Примеры схем включения

Один из вариантов схемы включения TL431 – обычный компаратор. На нём можно построить какие-нибудь пороговые реле – например, реле уровня, реле освещения и т.д. Только источник опорного напряжения у неё встроенный и регулировке не подлежит, поэтому регулируют ток и падение напряжения через датчик.

Как только на датчике упадет 2,5 В, выходной транзистор микросхемы откроется, через светодиод пойдет ток и он загорится. Вместо LED можно использовать маломощное реле или транзисторный ключ, коммутирующий нагрузку. Резистором R1 можно подстроить уровень срабатывания компаратора. R2 служит балластом и ограничивает ток через светодиод.

Но подобное включение не дает возможности использовать все возможности TL431 – компаратор можно построить на любой другой микросхеме, более подходящей для таких реле. Эта же сборка разработана для других целей.

Самая простая схема включения TL431 в режиме параллельного стабилизатора – источника опорного напряжения 2,5 В. Для этого нужен лишь балластный резистор, который ограничит ток через выходной транзистор.

Более полно возможности микросхемы используются в схеме с обратной связью, образованной резисторами R1 и R2.

При подаче питания напряжение на выходе возрастает и стабилизируется в течение нескольких микросекунд (скорость нарастания не нормируется). Uстаб задается делителем, его можно вычислить по формуле Uстаб=2,495*(1+R2/R1). При расчетах надо иметь в виду, что внутреннее сопротивление при таком включении возрастает в (1+R2/R1) раз.

Можно увеличить нагрузочную способность стабилизатора классическим способом, включением дополнительного биполярного транзистора.

Такое включение преобразует схему в параллельный стабилизатор, требующий превышения входного напряжения над выходным. Его КПД не может превышать отношения Uвых/Uвх. Это ухудшает параметры стабилизатора, поэтому лучше применить полевой транзистор, на нём падение напряжения меньше.

Здесь КПД выше за счёт меньшей потребной разницы между входным и выходным напряжением, но понадобится дополнительный источник питания для затвора транзистора – его напряжение должно превышать Uвх.

На TL431 можно собрать стабилизатор тока.

Ток в цепи коллектора транзистора будет равен Iстаб=Vref/R1.

Если эту же схему включить в виде двухполюсника, то получится ограничитель тока.

Ток будет ограничиваться на уровне Io=Vref/R1+Ika. Номинал балластного резистора надо выбирать из условий Rб=Uвх(Io/hfe+Ika), где hfe – коэффициент усиления транзистора. Его можно замерить мультиметром, имеющим такую функцию.

Радиолюбители используют микросхемы и в нестандартных включениях. TL431 имеет склонность к самовозбуждению, что является недостатком. Но это дает возможность её использования в качестве генераторов, управляемых напряжением. Для этого на выход устанавливают конденсатор.

Как проверить мультиметром

TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.

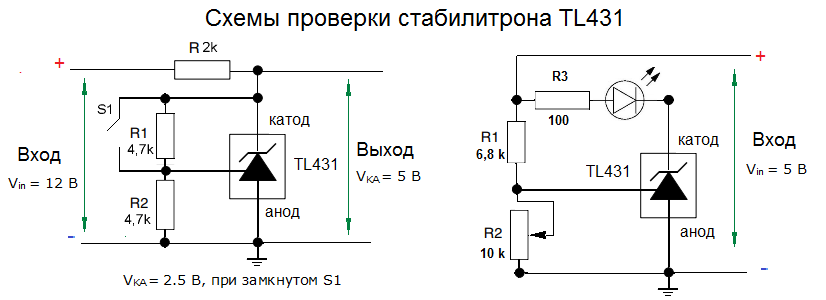

Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.

TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.

Характеристика регулятора

По своему виду приспособления могут изготавливаться в портативном или стационарном исполнении. Устанавливаются они в любом положении: вертикальном, потолочном, горизонтальном.

К основным характеристикам устройств относят следующие параметры:

  1. Плавность регулировки. Обозначает минимальный шаг, с которым происходит изменение величины разности потенциалов на выходе. Чем он плавнее, тем точнее можно выставить значение напряжения на выходе.
  2. Рабочая мощность. Характеризуется значением силы тока, которое может пропускать через себя прибор продолжительное время без повреждения своих электронных связей.
  3. Максимальная мощность. Пиковая величина, которую кратковременно выдерживает устройство с сохранением своей работоспособности.
  4. Диапазон входного напряжения. Это значения входного сигнала, с которым устройство может работать.
  5. Диапазон изменяемого сигнала на выходе устройства. Обозначает значения разности потенциалов, которое может обеспечить устройство на выходе.
  6. Тип регулируемого сигнала. На вход устройства может подаваться как переменное, так и постоянное напряжение.
  7. Условия эксплуатации. Обозначает условия, при которых характеристики регулятора не изменяются.
  8. Способ управления. Выставление выходного уровня сигнала может осуществляться пользователем вручную или без его вмешательства.

Технические характеристики TL431 и TL431A

У TL431A и TL431 такие параметры:

  • Мощность составляет 0.2 Вт.
  • Электрический ток на выходе достигает 100 мА.
  • Напряжение на выходе варьируется от 2,5 до 36 В.
  • Рабочая температура TL431 в диапазоне от 0 до +70 градусов.
  • Рабочая температура TL431A варьируется от -40 до +85 градусов.

Также важны другие параметры.

Линейное регулирование или регулирование на входе

Это степень, в которой выходное напряжение претерпевает изменения с изменением входного (питающего) напряжения. Это аналогично отношению изменения выходного сигнала к входному или изменению выходного напряжения за весь промежуток времени.

Изначальная точность регулятора напряжения (или точность напряжения)

Оно отображает ошибку в выходном напряжении для заданного регулятора без учета температурного фактора на точность вывода.

Падение напряжения

Показатель – минимальная разница между входным и выходным напряжением. Для этой разницы регулятор все еще может подавать указанный ток. Дифференциальный ток ввода-вывода, при котором регулятор напряжения не будет выполнять свою функцию, – падение напряжения. Дальнейшее снижение входного напряжения может привести к понижению выходного напряжения. Данное значение зависит от тока нагрузки и температуры перехода.

Пусковой ток или импульсный входной ток

Также называется импульсный выброс при включении. Данный параметр отображает максимальный мгновенный входной ток, который потребляется устройством во время первого включения. Период длительности пускового тока – полсекунды (или несколько миллисекунд), тем не менее он почти всегда высок. Учитывая это, он является опасным, так как может постепенно сжигать детали (в течение нескольких месяцев), особенно если нет соответствующей защиты от такого типа тока.

Ток покоя в цепи регулятора

Этот электрический ток потребляется внутри цепи. Он недоступен для нагрузки и измеряется как входной ток без подключения нагрузки.

Переходная реакция

Эта реакция происходит, когда случается внезапное изменение электротока нагрузки или же входного напряжения.

Расчёт напряжения TL431

Схемы включения TL431

Разберемся как работает TL431 на примере простейшей схемы стабилизации, состоящей из самого стабилитрона и одного резистора. К катоду подключается положительный, а к аноду отрицательный полюс питания. Для включения микросхемы, на её управляющий электрод подается опорное напряжение (Vref).

Если его значение будет больше 2.5 В, то стабилитрон почти сразу откроется и начнет пропускать через себя ток (IKA), которым можно запитать соответствующую нагрузку. Его значение будет расти вместе с повышением уровня Vin . IKA можно определить по формуле IKA = (Vin— Vref)/R. При этом, выходное напряжение схемы будет стабилизировано на уровне опорного (VКА = Vref), не превышающего 2.5 В и независимо от подаваемого на входе Vin.

Расчет параметрической схемы стабилизации

Для получения на выходе микросхемы большего по величине напряжения (вплоть до 36 В), к её управляющему электроду дополнительно подсоединяют резистивный делитель. Он состоит из двух резисторов (R1 и R2) подключаемых между катодом и анодом. В этом случае внутреннее сопротивление стабилитрона возрастает на (1 + R1/R2) раз.

Для расчета схемы стабилизации на TL431 необходимы начальные данные о входном(VIN) и выходном (VКА) напряжениях, а также токах: стабилизации (IKA) и нагрузки (IL). Имея эти данные можно рассчитать значения других электронных компонентов, представленных на рисунке ниже.

Выходное напряжение и номиналы сопротивлений связаны между собой следующей формулой VКА= Vref *(1 + R1/R2)+ Iref *R1. Где Vref = 2495 мВ и Iref = 2 мкА -это типовые величины, они указаны в электрических параметрах из даташит на устройство.

Сопротивление R1 также можно взять из datasheet. Чаще всего берут с номиналами от 10 до 30 кОм. Значение R1 ограничено небольшим опорным током (Iref = 2 мкА), которым часто пренебрегают для расчетов схем стабилизации на TL431. Поэтому для вычисления значения R2, без учета Iref, можно использовать следующую формулу R2=R1/((VКА/Vref)-1).

Регулировка напряжения стабилизации

Для построения схем с возможностью ручной регулировки напряжения на выходе, вместо обычного R1 ставят потенциометр. Номинал ограничительного резистора R, оказывающего сопротивление току на входе (IIN), рассчитывают по формуле R=(VIN-VКА)/ IIN. Здесь IIN = IKA+ IL.

Несмотря на достоинства микросхемы TL431, есть у неё и весьма существенный недостаток– это маленький ток в нагрузке, который она способна выдержать. Для решения этой проблемы в схему включают мощные биполярные или полевые транзисторы.

Примеры различных схем на основе стабилитрона TL431 можно посмотреть в следующем видео.

Характеристика TL431

Этот операционный усилитель работает с напряжением от 2,5 до 36В. Ток работы усилителя колеблется от 1А до 100 мА, но есть один важный нюанс: если требуется стабильность в работе стабилизатора, то сила тока не должна опускаться ниже 5 мА на входе. У тл431 имеется величина опорного напряжения, которая определяется по 6-й букве в маркировке:

  • Если буквы нет, то точность равняется – 2%.
  • Буква А в маркировке свидетельствует о – 1% точности.
  • Буква В говорит о – 0,5% точности.

Более развернутая техническая характеристика изображена на рис.4

В описании tl431A можно увидеть, что величина тока довольна мала и составляет заявленные 100мА, а величина мощности, которую рассеивают эти корпуса, не превышает сотен милливатт. Этого мало. Если предстоит работать с более серьезными токами, то будет правильнее воспользоваться мощными транзисторами с улучшенными параметрами.

Схемы включения TL431

Параметрический стабилизатор напряжения

Тл431, цоколевка которого начертана на схеме, может включаться в различных вариантах. Используя ИС, можно не только стабилизировать, но и контролировать напряжение и различные параметры в электросхемах. Кроме того, она входит в состав звуковых или световых сигнализирующих устройств.

Интересно. Если перевести показатель любой физической величины в напряжение, то допустимо собрать аппарат, контролирующий эту физическую величину.

Это значит, что, установив специальные датчики, возможно следить за такими параметрами, как:

  • влажность;
  • температура;
  • давление;
  • уровень жидкости;
  • значение освещённости.

Перечень можно продолжать, но суть одна – электронный стабилитрон допустимо использовать не только в БП и преобразователях.


Корпус и цоколёвка ИС

Стабилизатор тока на TL431

Стабилитрон tl431 в подобном подключении стабилизирует величину тока. Включенный между эмиттером и корпусом схемы (минусом) R2 используется как шунт. Напряжение на нём составляет 2,5 В. Выходной ток (Iвых) соответствует соотношению 2,5/R2.


Токовая стабилизация на TL431

Индикатор повышения напряжения

Мониторить уровни U позволяет стабилизатор tl431 схема включения которого выполнена так, что стабилитрон не откроется при поступлении на вход R (управляющий) U < 2,5 В.

Внимание! Сквозь запертый TL431 ток течёт всё равно. Хоть он мал – до 0,4 мА, но заставляет индикатор гореть

Приходится параллельно led-диоду включать R = 2-3 кОм.


Схема индикатора

При поступлении на R U > 2,5 В ИС откроется. Индикатор зажжётся. Чтобы согласовать стабилитрон и led-диод по величине текущего через них тока, в ветвь для токоограничения (индикатора) включают R3.

Формула для расчёта R3 имеет вид:

R3 = (Uпит – Uh1 – Uda)/Ih1,

где:

  • Uh1 – напряжение на led-диоде, В;
  • Uda – значение потенциала на открытом стабилитроне, В;
  • Ih1 – номинальный ток светодиода.

При расчётах следует ориентироваться на то, что для TL431 Umax = 36 В, допустимые токи для led-диодов – 5…15 мА. Делитель напряжения на входе управляет величиной напряжения срабатывания Uзажиг. данного сигнализатора. Рассчитывают R2, применяя формулу:

R2 = 2,5*R1/(Uзажиг. – 2,5).

Кстати. На практике R2 подбирается при помощи подключения подстроечного сопротивления. С его помощью выставляется нужный предел включения, после чего замеряется тестером его сопротивление, и впаивается уже резистор с постоянным значением.

Проверка исправности TL431

Возникает вопрос: tl431 как проверить мультиметром? Никак! Это микросхема, вмещающая в своём составе множество элементов. Только одних транзисторов десять штук. Поэтому либо совсем заменяется управляемый стабилитрон, либо собирается тестовая схема (типа индикатора напряжения), и проверяется то, как она будет работать.

Индикатор низкого напряжения

В данном случае применяют инверсное подключение, светодиод излучает при запертом стабилитроне. Элемент индикации подключен параллельно ИС и при открытом стабилитроне 2-х вольт мало для излучения света. Когда микросхема закроется, ток уменьшится, напряжение на нём увеличится, и индикатор засветится.


Схема индикации низкого напряжения

Индикатор изменения напряжения

В устройствах, применяемых для контроля над изменением напряжения, используют управляемый стабилитрон. В качестве индикатора берётся светодиод с двумя цветами свечения, например, красно-зелёный. Красный свет сигнализирует о превышении, зелёный – о низком значении U.


Схема устройства контроля над изменением напряжения

Работа TL431 совместно с датчиками

Для работы с датчиками ИС tl431a схема включения изменяется так, что на смену R2 в плечо подключают нужный датчик.

Внимание! На нижеприведённой схеме для примера обозначены разные датчики, которые присоединяют на место R2. Датчики вместо резистора


Датчики вместо резистора

TL431 в схеме со звуковой индикацией (ЗИ)

Применение ИС в схемах с ЗИ возможно для мониторинга процессов наполнения и поддержания границ воды в водонапорных башнях. В ёмкости крепится пара металлических полосок на верхнем уровне водяного столба. Вода, заполнив ёмкость, замкнёт электроды, размещённые друг относительно друга через 2,5-3,5 мм. Схема сработает и выдаст акустическое оповещение.


Индикатор уровня воды

Что из себя представляет микросхема TL431

Эту микросхему, разработанную в 70-х годах ХХ века, часто называют «регулируемым стабилитроном», и на схеме обозначают, как стабилитрон с двумя классическими выводами – анодом и катодом. Также имеется третий вывод, о назначении которого позже. На вид микросборка стабилитрон совсем не напоминает. Выпускается, как обычная микросхема, в нескольких вариантах корпуса. Изначально изготавливались варианты только под плату с отверстиями (true hole), с развитием SMD-технологий TL431 стали «упаковывать» и в корпуса для поверхностного монтажа, включая популярные SOT с различным количеством выводов. Минимально необходимое для работы количество ног – 3. Некоторые корпуса содержат большее количество выводов. Излишние ножки либо никуда не подключены, либо задублированы.

Comments

Сергей Бууу: ооо..наши на ютубе=) Здравствуйте! За схему спасибо! Время будет – обязательно повторю. PS: Вы, случайно, не в «Доме Быта» работаете?

Андрей Егоров: Собрал тестер на макетной плате все как указана на схеме лампочки просто горят и все

Крейсер Аврора: Скачал.За варганю тестер.

Тестер оптопары своими руками.

В данном видео показан процесс создания тестера для оптопары/оптрона. (РАЗВЕРНИ ОПИСАНИЕ) ================================.

тестер для оптрона

Задался вопросом проверить оптрон и понял полноценно я его проверить не смогу пришлось изобретать велоси.

Тестер оптронов на микросхеме NE555

В этом видео показана простая схема оптрона на микросхеме NE555.

В этом видео я расскажу про простой и надёжный тестер оптопар печатка https://drive.google.com/file/d/0B0G3RteIqbgdODVzd2hIZXhGMHc/view?usp.

Как проверить оптрон с помощью тестера компонентов

Данный метод проверки оптронов может работать не на всех тестерах, зависит от прошивки прибора и распиновк.

ТЕСТЕР ОПТОПАР СВОИМИ РУКАМИ. КАК СДЕЛАТЬ ПРОБНИК ОПТРОНОВ. ПРИНЦИП РАБОТЫ ОПТОПАРЫ

В сегодняшнем видео вы узнаете, что такое оптрон или оптопара и как она работает. А так же мы с вами сделаем.

Тестер для проверки оптронов PC817 и TL431

Накопилось много PC817 и TL431. В интернете много схем их проверки, мне очень понравился тестер на канале «Сделал.

Тестер для проверки оптронов PC817 и TL431 на К561ЛН2

Модернизированный тестер для оптронов PC817 и управляемых стабилитронов TL431 на микросхеме К561ЛН2. Вышла задер.

филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск

Производители

Из-за своих хороших параметров, надежности и дешевизны, TL431 используется в различных технических решениях. Поэтому её производством занимаются многие зарубежных компаний. Существует даже полностью переведенный datasheet tl431 на русском от Texas Instruments (TI). А вот ссылки на некоторые даташит устройств продающихся в РФ: TI, ON Semiconductor, STMicroelectronics, Nexperia, HTC Korea, NXP Semiconductors. Есть еще изготовители этих изделий, но их трудно найти в российских магазинах. К ним относятся: Unisonic Technologies, Motorola, Fairchild Semiconductor, Diodes Incorporated, HIKE Electronics, Calogic, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics и др.

Технические характеристики

Как проверить стабилитрон мультиметром

ИС tl431a описание которой объясняет её работу, имеет следующие параметры:

  • интервал Uвх – от 2,5 до 36В;
  • Rвых – 0,2 Ом;
  • допустимый ток в прямом направлении – от 1 до 100 мА;
  • линейка погрешности (%) – 0,5%, 1%, 2%.

Микросборка не содержит в своём составе свинца, термостабильна на всём интервале рабочей температуры и отличается низким уровнем выходного шума.


Электрические характеристики LT431

Точностные характеристики

Стабилизаторы тока tl431имеют точность заявленных по паспорту завода-изготовителя характеристик. Главный параметр UREF=2,495 В. Он определялся при следующих условиях:

  • при токе через катод 10 мА;
  • при Т окр.ср. = +250С;
  • в режиме замыкания входа R на катод К.

Реальная величина UREF в определённой схеме может зависеть от нескольких причин:

  • переменных температурных отклонений;
  • воздействия напряжения UAK (между анодом и катодом);
  • влияния IK (тока катода) на крутизну преобразований.

В любом случае отклонение значения UREF – не больше 20-40 мВ.

Частотные характеристики

АЧХ (амплитудно-частотная характеристика) стабилитрона tl431может быть описана простой моделью, включающей в себя идеальный преобразователь напряжения в ток. На его выходе в роли шунта выступает ёмкость С = 70 нФ. Когда стабилизатор работает на нагрузку, имеющую сопротивление Rн = 230 Ом, то АЧХ имеет спад, начиная с отметки 10 кГц.

К сведению. Если рассчитать частоту усиления без учёта Rн, то она равна примерно 2 МГц. Однако спад АЧХ на высших частотах происходит быстрее расчётной и составляет 1 МГц. Такие особенности не влияют на работоспособность ИС и могут не учитываться.

Вторая схема

Схема устройства, показанная на рис. 2, лишена такого недостатка . Это позволяет применять его практически в любой аппаратуре: как в различных цифровых, так и в звуковоспроизводящих и радиоприемных устройствах.

Стабилизатор содержит коммутирующий составной транзистор VT1, VT2, коммутирующий диод VD2 и дроссель L1. В узел управления входят опорный элемент на транзисторе ѴТЗ и компаратор DA1.

На выходе стабилизатора включен транзисторный фильтр ѴТ4, ѴТ5. Основа узла управления — компаратор DA1 на ОУ типа К140УД12. К его инвертирующему входу подключен микромощный опорный элемент, выполненный на обратносмещенном эмиттерном переходе транзистора ѴТЗ. Напряжение его стабилизации (лавинного пробоя) 7…7,5 В обеспечивается при токе 20…30 мкА.

Рис. 2. Схема экономичного импульсного стабилизатора напряжения.

На неинвертирующий вход ОУ подается сигнал с резистивного делителя R5 — R7. Выходное напряжение регулируется потенциометром R6.

Конденсатор C3 увеличивает фазовый сдвиг сигнала обратной связи, что необходимо для циклического характера работы устройства. Он же определяет рабочую частоту и в значительной мере влияет на величину пульсаций.

Выход компаратора подключен к базе составного транзистора (VT1, VT2) через резистор R3, задающий ток управления, и стабилитрон VD1, который обеспечивает отсечку управляющего тока и надежное закрывание коммутирующего транзистора во всем интервале входного напряжения. Конденсатор С2 подавляет высокочастотные помехи.

На выходе стабилизатора включен не традиционный LC-фильтр, а транзисторный, что позволяет улучшить динамические характеристики устройства и подавить пульсации не менее чем на 40 дБ.

У транзисторного фильтра есть еще одно преимущество — «мягкое» включение стабилизатора: его выходное напряжение плавно нарастает в течение 2…4 с. Негативным моментом использования транзисторного фильтра является снижение КПД стабилизатора на 6…8%.

Дроссель L1 содержит 28 витков провода ПЭВ-2 0,57, намотанного на броневом магнитопроводе Б14 из феррита 2000НМ. Немагнитный зазор 0,2 мм в магнитопроводе обеспечен прокладкой из бумаги.

Транзисторы устройства при номинальном токе не требуют теплоотвода. Если стабилизатор предполагают эксплуатировать при токе нагрузки более 50 мА, то транзистор ѴТ1 должен быть типа КТ81х и его следует установить на теплоотвод площадью 10… 15 смг. Допустимо использовать транзисторы КТ639, КТ644, тогда выходной ток стабилизатора можно увеличить до 0,5 А.

Схемы применения TL431

Для того, чтобы правильно подключить, важно соблюдать технику безопасности и следовать последовательности, как, например, при применении схемы подключении двухклавишного выключателя или при применении схемы подключения узо

Работа микросхемы

Извне принцип работы аппарата выделяется довольно несложно. Если подать на контакт ref напряжение, которое превышает 2 В, тогда выходной транзистор проведёт электрически ток между анодом и катодом. Ток, который идёт к микросхеме, в блоке питания в таком случае увеличивается. Это вызывает уменьшение мощности блока питания. Затем происходит уменьшение напряжения до допустимого уровня. Следовательно, для блока питания применяют TL431 с целью того, чтобы поддерживалось стабильное выходное напряжение.

Одна из самых важных частей микросхемы – источник опорного напряжения. Он эквивалентен ширине запрещённой зоны. Основные составляющие есть на фото кристалла – пространство эммитера транзистора Q5 в восемь раз превышает Q4. Так, два транзистора имеют разные реакции на температуру. Объединение выходных сигналов с транзисторов происходит посредство объединения через резисторы R4, R3 и R2 в необходимой пропорции с целью компенсации эффектов температуры. Итого, формируется стабильный опорный сигнал.

В компаратор по температуре из стабилизированной запрещённой зоны посылается напряжение. Входом компаратора служат Q9 и Q8, Q1 и Q6. Выход же компатора идёт через Q10, чтобы управлять резистором Q11 (выходной).

Схема включения и контроля напряжения TL431A

Нередко терморезистор выполняет функцию датчика температуры, уменьшая степень своего сопротивления в случае возрастания температуры. Это происходит по причине отрицательного температурного коэффициента сопротивления (ТКС). Те резисторы, у которых сопротивление увеличивается вместе с увеличением температуры (с положительным значением ТКС), имеют название позисторы. В этом терморегуляторе в случае превышения температуры заданного лимита, заработает реле или любое другое устройство с подобными функциями. Оно сразу же отключит нагрузку или включит систему охлаждения в зависимости от ситуации.

Данная схема имеет малый гистерезис, и чтобы его увеличить, нужно ввести ООС (отрицательная обратная связь) между выводами 1-3. К примеру, подстроченный резистор с сопротивлением 1.0-0.5 мОм. Надо подобрать экспериментальным путём подобрать в зависимости от требуемого гистерезиса. Если требуется, чтобы устройство срабатывало во время температурного снижения, тогда следует поменять местами регуляторы и датчик. Иначе говоря, включить в верхнее плечо термистор, а в нижнее – переменное сопротивление с самим резистором.

  • http://www.joyta.ru/4883-primenenie-reguliruemogo-stabilitrona-tl431/
  • https://stroyvopros.net/elektrika/poleznaya-informatsiya/kak-podklyuchit-ustroystvo/shema-vklyucheniya-tl431.html
  • https://usamodelkina.ru/15262-linejnyj-stabilizator-naprjazhenija-s-regulirovkoj-na-tl431-i-npn-tranzistorah.html

Схема электрическая тестера

В виртуальном пространстве интернета схем для такой проверки множество. Разницу между ними усмотрел в том, что одни сообщают – сигнализируют о исправности электронного компонента миганием – загоранием светодиодов, другие создают предпосылки для измерения напряжения на выходе, по величине которого и следует судить о исправности TL431. С одной стороны первые вроде как самодостаточны, в дополнение же ко вторым необходим вольтметр. С другой стороны первым нужно «верить на слово», вторые же сами ничего «не решают», а выдают объективную информацию для принятия решения. К тому-же вольтметр всегда под рукой. Выбрал второй вариант, он к тому же ещё и проще, «цена вопроса» — три постоянных резистора.

Так на верхнюю крышку установлены панелька и кнопка (их контакты загнуты изнутри и пропаяны оловом), на среднюю часть корпуса, в качестве разъёма питания, встал «тюльпан», на нижней крышке разместились штыри для подключения к мультиметру. То, что в качестве корпуса выступили некоторые части (две крышки и горлышко) пластиковой ёмкости (молочной бутылки) вероятно ясно и без пояснений.

Осталось с внутренней стороны крышки, на контактах панельки и кнопки смонтировать саму схему, в первую очередь установил три резистора, во вторую были припаяны все соединительные провода. Проводов получилось неожиданно много, тут спешить не надо — немудрено и перепутать.

Назначение выводов и принцип работы

При анализе внутренней структуры микросхемы становится понятно, что сравнение со стабилитроном довольно условно.

Больше всего строение TL431 напоминает компаратор. На инвертирующий выход подано опорное напряжение Vref, равное 2,5 В. Это напряжение стабилизировано, поэтому выходное также будет стабильным. Неинвертирующий выход выведен наружу. Если поданное на него напряжение не превышает опорного, на выходе компаратора ноль , транзистор закрыт, ток не течёт. Если на прямом входе напряжение превышает 2,5 В, то на выходе дифференциального усилителя появляется положительный уровень, транзистор открывается, через него начинает течь ток. Этот ток ограничивается внешним сопротивлением. Такое поведение напоминает лавинный пробой стабилитрона при приложении к нему обратного напряжения. Диод предназначен для защиты от обратного включения микросхемы.

Фактически и эта схема условна – она пригодна только для объяснения характера работы. Реально всё реализовано по другим принципам. Так, внутри схемы нельзя найти точку с опорным напряжением 2,5 В.
