Значки и кнопки на пульте управления кондиционером

Для установки кондиционера обязательно нужно вызывать специалистов с опытом https://ventm.ru/uslugi/ustanovka-konditsionerov. Они правильно рассчитают мощность оборудования для помещения и правильно смонтируют все компоненты системы. Мы же расскажем, как разобраться с обозначениями на пульте управления кондиционером.

Основные режимы работы кондиционера и их обозначения на пульте управления

Сплит-системы могут отличаться дизайном, принципом управления двигателем, например обычные или инверторные кондиционеры, различными названиями вспомогательных программ, но неизменным остается одно – принцип и обозначение режимов работы на пульте кондиционера. Единожды разобравшись с кнопками ПДУ, вы сможете пользоваться любым устройством.

Режим Cool в кондиционере (охлаждение)

На пульте изображается снежинка или надпись Cool (Hi Cool: ускоренное охлаждение, аббревиатура Hi — это сокращенное обозначение High, что в переводе значит сильный, высокий). Активируется нажатием кнопки снежинки и выбором нужной температуры — «+» или «-», на некоторых моделях предусмотрена кнопка TEMP.

Система понижает температуру в помещении до установленного уровня, а в дальнейшем работает только на поддержание заданных параметров. В зависимости от типа управления компрессором агрегат выключается при наборе требуемой температуры, а потом вновь включается при превышении температуры на 2-3 градуса (линейный тип), либо плавно уменьшает мощность компрессора, равномерно поддерживая заданный уровень (инверторный тип).

Функционирование агрегата на охлаждение доступно и при минусовых температурах на улице. Однако потребуется следить, чтобы компрессор внешнего блока не покрывался льдом — температура внешней среды не ниже -5 0 С. Существуют и зимние модели способные работать при -50 0 С

Режим Heat в кондиционере (функция обогрева зимой)

На пульте активируется нажатием кнопки изображающее солнышко или написано Heat температура задается при помощи «+» или «-». В некоторых моделях пультов нет отдельной кнопки для обогрева — обогрев включается нажатием MODE > Heat.

Практически во всех современных сплит системах имеется возможность подачи теплого воздуха в помещение — в устройства устанавливаются специальные тепловые насосы.

При более низкой температуре на внешнем блоке появляется иней, фреон не переходит из жидкого состояния в газообразный и компрессор выходит из строя.

Поэтому сплит система не способна стать полноценной заменой отопления в холодный период, но подойдет для межсезонья, когда начинаются прохладные дни, а отопление еще не включили. Несмотря на существование кондиционеров инверторного типа способных работать при -15 0 С, но и они не справятся с суровыми русскими морозами.

И еще один интересный момент – вопреки распространённому мнению современные кондиционеры экономичны и используют в среднем в четыре раза меньше электроэнергии по сравнению с любой другой отопительной техникой работающей от электричества.

Для этого в конструкции применен специальный обогрев ТЭНами наружного блока и дренажной системы. Но подобные модели не особо распространены из-за высокой стоимости и меньшей энергоэффективности за счет использования ТЭНов.

Режим Fan в кондиционере (вентиляция)

На пульте изображены лопасти вентилятора или надпись Fan или Fan Speed. Функция вентиляции предусмотрена в любом устройстве, даже самом бюджетном и предназначена для распределения воздушных потоков по помещению.

При увеличении скорости вращения лопастей вентилятора, увеличивается и скорость охлаждения/нагрева воздуха в помещении. Режимы вентилятора активируются последовательным нажатием кнопки Fan и отображаются в виде шкалы на дисплее или загорается светодиод напротив соответствующей надписи.

Название режима	Описание
Авто	Вентилятор автоматически подбирает скорость вращения лопастей для поддержания выбранной температуры
Low	Медленное вращение. Мягкое, плавное и медленное изменение температуры воздуха
Medium	Средняя скорость
High или Turbo	Самый мощный режим способный охладить помещение за короткий промежуток времени.

Обратите внимание, кнопка настраивает только скорость вращения лопастей вентилятора, а за его включение отвечает одноименная опция, находящаяся в меню (нажатие кнопки MODE)

Режим Auto в кондиционере

На пульте обозначается рисунком снежинки и солнышка вместе или надписью Auto. Режим предоставляет технике «свободу действий» без контроля пользователя, т.е. система автоматически контролирует температурные показатели опираясь на данные с термостата , активизирует нужный режим для создания оптимальных условий в помещении в пределах 22-24 0 С. Функция полезна и востребована пользователями: не требуется контролировать сплит-системы, постоянно изменять настройки.

При отсутствии кнопки можно активировать автоматическое поддержание температуры через меню MODE.

Основные режимы работы кондиционера ( сплит системы )

Прибор для кондиционирования является, в первую очередь, устройством для поддержания необходимой температуры в доме. Перевод кондиционера между процессами можно производить как на табло, размещенном на комнатном модуле, так и с пульта.

Во всяких ценовых категориях имеется возможность выбрать любые функции настенного кондиционера. Наличие режимов в климатическом устройстве зависит от комплектации, выбранной производителем. Стандартная сплит система снабжена несколькими режимами, имеющих обозначение на пульте в форме интуитивно узнаваемых символов. Какие конкретно операции обозначают эти символы и надписи, и будет изложено в этой статье.

Основные режимы сплит системы

Хотя главное предназначение инверторного кондиционера – это создание холодного воздушного потока в комнате, в то же время он имеет и ряд других важных функций, при использовании которых значительно улучшится проживание членов семьи в доме. Чтобы перейти с одного процесса на другой, достаточно нажать кнопку «mode» (режим).

Главные операции сплит системы имеются в любом стандартном приборе, при том они имеют обозначение в виде разных значков, символов или надписей на английском (международном) языке. Отсюда следует, что для большинства русскоязычного населения необходим перевод данных слов.

Чтобы понять и разобраться, какие режимы кондиционеров заложены в том или ином изделии, нужно выучить и запомнить следующие надписи и знаки:

• Сool – холод, выглядит как снежинка.
• Heat – обогрев, обозначается также символом солнца.
• Dry – сушка, имеет значок капли.
• Fan speed – вытяжка, иногда имеет вместо надписи символ пропеллера.
• Sleep – ночной режим, обозначается значком звезды.
• Тimer – таймер, имеет изображение циферблата часов.
• Swing – движение струи воздуха за счет шторок.
• Lock – клавиша блокировки от вмешательства детей.

После непродолжительного времени пользования пультом управления с данными обозначениями, можно запомнить, какие функции выполняет кондиционер. И вот тогда, переходя с одного режима на другой, при этом находясь на одном месте, будут понятны все достоинства этого климатического аппарата.

Особенности режима Heat на кондиционере

Сегодня модельный ряд настолько широк, что каждый сможет подобрать устройство, с такими как надо функциями. Производители выпустили агрегаты, способные работать при температуре окружающей среды до -30°С. В большинстве случаев кондиционеры с функцией подогрева рассчитаны на работу при показаниях термометра от -8 до — 15°С. При более низких показателях хладагент и компрессорное масло изменяют свои свойства, что влечет за собой поломку. Поэтому эксплуатация стандартных устройств в условиях сильных морозов нежелательна.

Что же означает надпись «heat» на пульте кондиционера. На русском языке дословно переводится как обогрев. Включение данной функции становится уместным, когда в помещениях становиться холодно. Когда температура опускается ниже заданного показания, тогда кондиционер начинает обогревать воздух. В технических характеристиках к прибору указывается минимальное значение температуры за окном. Многие модели эффективно работают при минус 5С.

Функция heat в кондиционере может по-разному обозначаться, но суть остается та же — индикация режима обогрева. Чаще всего данная опция обозначается солнышком или соответствующей надписью. Перевод на русский язык надписи буквально значит тепло. Такое обозначение сразу дает понять какая функция выбирается.

Чтобы включить климатическую технику в режим обогрева, необходимо на дистанционном пульте управления нажать клавишу «mode». Проделывается операция столько раз, пока на дисплее не загорится солнышко или надпись «heat». На некоторых моделях на корпусе располагается световой индикатор с соответствующими обозначениями.

После активации режима придется немного подождать, пока теплый воздух начнет поступать из кондиционера. За это время происходит перенаправление движения хладагента. Внутренний блок будет отдавать тепло, а внешний холод.

Для начала необходимо убедиться, поддерживает ли климатическая техника данную функцию. В технической документации к прибору указывается максимальная минусовая температура, при которой агрегат работает. Если будет что-то непонятно, тогда лучше обратиться в компанию, которая устанавливала кондиционер за консультацией по правильной эксплуатации.

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением

Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль

Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

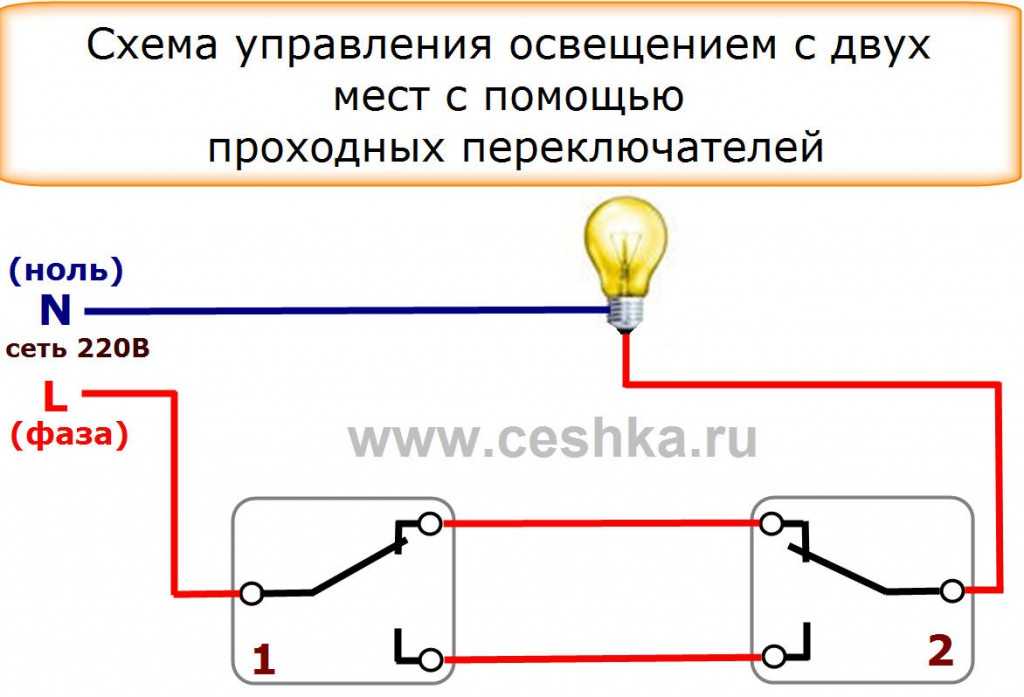

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Порядок самостоятельного подключения

Работы по монтажу приёмного устройства на оконечной стороне радиоканала должны проводиться квалифицированным специалистом или пользователем, хорошо освоившим основы электротехники и электроники.

Важно! Перед тем, как подключить исполнительный модуль в разрыв линии питания, в первую очередь, необходимо обесточить с помощью соответствующего защитного автомата. Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения

Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм

Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения. Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм.

Для того чтобы исполнительный модуль системы с ДУ работал правильно, к нему необходимо подвести не только фазу, но ещё землю или нулевой провод. Лишь при такой подводке он способен полностью справляться со всеми своими функциями

Таким образом, прежде чем установить дистанционный переключатель, очень важно сначала полностью разобраться с подходящими к нему проводами (включая проводники, идущие на нагрузку)

Обратите внимание! Под понятием «нагрузка» в данной ситуации подразумевается любой осветительный прибор (люминесцентная лампа, светильник, комнатная люстра или целый комплекс осветительных приборов). При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля

При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля.

При этом их разводка должна соответствовать схеме, приведённой на рисунке ниже.

По завершении самостоятельного монтажа (перед подачей напряжения 220 Вольт в линию питания) рекомендуется ещё раз проверить электрические соединения и убедиться в надёжности всех рабочих контактов.

В заключение отметим, что дистанционные выключатели всё чаще используются при обустройстве систем освещения современных жилых помещений и офисов. Конструкции рассмотренного класса при их скрытном размещении создают комфортные условия для управления светом в доме, а также предоставляют возможность комбинированного применения подсветок на основе разноцветных светодиодных лент.

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

• Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
• Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

• Путем прикосновения к специальной сенсорной панели;
• Нажатием на механическую кнопку;
• Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Общие режимы

Любое управление осуществляется при помощи пульта, исключение составляют оконные модели, у которых есть кнопочная панель управления. Однако некоторые из обозначенных команд требуют перевода на русский язык. Для удобства пользователя рядом с кнопками на пульте приведены графические значки.

Основные режимы работы кондиционера присутствуют в каждом стандартном устройстве. Среди них выделяют следующие:

• cool (переводится «охлаждение») – обозначено снежинкой;
• heat (для обогрева) со значком солнышка;
• режим dry (режим осушения в любом кондиционере) c изображением капли;
• fan (вентиляция) со значком вентилятора;
• sleep (ночной режим) c обозначением звездочки;
• timer с изображением часов;
• swing – значение заключается в изменении направления шторок;
• lock – блокировка пульта от детей;
• led – подсветка пульта для работы с ним вечером и ночью.

Охлаждение

Это основная миссия любого кондиционирующего прибора. Режим кондиционера реализуется следующим образом: залитый в устройство хладагент постепенно превращается в газообразный, забирая тепло из комнаты. Так охлаждается поступающий в комнату воздух.

Правильно рассчитать мощность кондиционирования приобретаемого устройства поможет такая формула: на один киловатт идет площадь от 8 до10 квадратных метров. При соблюдении этих условий прибор будет давать оптимальное охлаждение в квартире.

Важная рекомендация: при запуске такой функции у сплит-системы устанавливают температуру примерно в16-18 градусов. Если её не хватает, подключают вентилятор. Температура может изменяться в пределах 0,5 градуса (выше и ниже).

При уличной температуре ниже нулевой важно соблюдать следующие нюансы:

• время от времени понижать мощность прибора;
• наблюдать за отводом воды;
• учитывать, что перестройка режимов занимает больше времени.

Обогрев

Многие кондиционеры могут работать в режиме обогрева, который лучше всего запускать в межсезонье, когда отопление еще не запущено. Однако зимой использование этой возможности нежелательно – оно будет способствовать падению производительности прибора.

Осенью и весной в режиме heat выделяется в 3-4 раза больше тепла по сравнению затраченным электричеством. А вот в зимнее время года отрицательные температуры меняют свойства фреона и компрессионного масла – именно поэтому прибор может даже выйти из строя. Конечно, можно приобрести специальный низкотемпературный (зимний) комплект или изначально купить модель с тэном для обогрева, но вместе с их использованием возрастут и счета за электричество.

Для чего нужно осушение

Благодаря этой функции кондиционера из помещения удаляется лишняя влага. Сушка помогает легче переносить жару и препятствует возникновению плесневого грибка. Как результат, исчезает духота и становится легче дышать.

Осушитель действует следующим образом:

• первые 10 минут кондиционер сушит воздух;
• следующие 5 минут устройство не работает;
• затем в течение 2 минут происходит усиленное вентилирование.

Очень важно, чтобы в помещении не было дополнительных открытых источников влаги – например, бассейна. Здесь возможности осушения воздуха не помогут, необходимо применение другой специализированной техники

Усиленный продув

Режим вентиляции в любом кондиционере – показатель скорости обдува. Идет распределение воздушных потоков по комнате, при этом не охлаждая и не нагревая её.

В современных моделях вентилятор регулируется – для этого есть дополнительный режим TURBO. С его включением потоки воздуха начинают гоняться по комнате с большей скоростью. А если отключить забор воздуха снаружи, то при проветривании прибор перемешает различные воздушные слои, имеющие разную степень нагрева (наверху воздух будет потеплее, а у пола останется прохладнее).

Бесшумные ночные настройки

Другое название – ночной режим: он предусматривает пониженный уровень шума в ночное время суток. На самом деле вентилятор просто начинает вращаться с меньшей скоростью, получается практически бесшумно. А необходимая температура остается без изменений, колебания возможны в пределах одного-двух градусов.

Таймер

Еще одна из обязательных функций, которая позволит установить температуру еще до прихода пользователя домой. Она же завершает работу сплит-системы по прошествии необходимого количества времени.

Swing

Эта функция помогает равномерному распределению объемов воздуха по всему помещению. Кстати, заслонки можно зафиксировать в каком-то одном положении. А для более понятной картины происходящего с техникой, на экране пульта отображается соответствующие движения жалюзи.

Ограничение длительности управляющщего импульса и контроль целостности.

Если независимый расцепитель подключен по схеме с отключением катушки от управляющей цепи после сработки — то в системе пожарной сигнализации возникнет сигнал «Авария» в результате обрыва цепи управления.

Чтобы этого избежать необходимо подключать катушку расцепителя напрямую к ППУ, минуя дополнительные контакты. Ведь время активации выхода пожарной сигнализации можно ограничить при конфигурировании системы.

Возможно сигнала, возникающего при обрыве, будет достаточно для диагностирования внештатной ситуации и нет необходимости в применении дополнительного сигнального контакта.

И обрыв цепи управления и физическое выключение автомата будет вызывать один и тот же сигнал «Авария».

Не знаю можно ли делать такое обобщение, исходя из ГОСТ Р 53325—2012, в котором написано:

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Функция I Feel в кондиционере

Если у вас кондиционер с дистанционным управлением, функция I Feel есть на кнопке, нажмите. Заданная температура будет определяться по месту нахождения пульта, удаленно от кондиционера. Очень удобно установить режим в районе детской кроватки, на рабочем месте. Кнопка реагирует на команду «очень холодно» или «очень жарко», микропроцессор анализирует предыдущие задания и на несколько градусов изменяет режим, стремясь создать комфорт. Похожая функция есть в бюджетных моделях, но работает она в усеченном виде. Подлинная пока у Mitsubishi, но вскоре появится и у других производителей.

Aux

При нестабильной работе оборудования кондиционера Aux помогают пользователям восстановить работоспособность техники. Увидев буквенно-цифровое обозначение, пользователю становится понятно, где искать неисправность.

Коды ошибок кондиционера Aux представлены в виде букв и цифр. Их содержание отличается от серии оборудования. У большинства устройств E1 указывает на проблемы с термистором блока внутри помещения. E5 говорит об ошибке блока снаружи. Увидев кодированное значение, стоит изучить инструкцию. Это позволит оценить возможность выполнения ремонтных работ собственными силами.

Силовые и слаботочные исполнительные устройства.

Под личиной «С2000-СП1» на самом деле скрывается два прибора: «С2000-СП1» и «С2000-СП1 ИСП.01».

«С2000-СП1» имеет слаботочные реле 110В 2А, а «С2000-СП1 ИСП.01» — силовые реле 220В 7А.

Раньше даже была путаница: часто для управления силовыми цепями закупали «С2000-СП1», хотя надо было «С2000-СП1 ИСП.01».

То-есть понятно, что, в зависимости от ситуации, необходимо применять либо модули управления с силовыми реле, либо слаботочными реле. Применять для слабых токов силовые модули можно, наоборот — нет.

Слабое реле релейного адресного модуля «РМ-1» производства «Рубеж» коммутирует силовую цепь не более 0.25А.

Среди устройств в системе «Рубеж» тоже имеется адресный силовой модуль управления «РМ-1С».

Силовое реле адресного модуля «РМ-1С» коммутирует цепь 220В 5А. Только контакты у него не перекидные.

К сожалению адресный релейный модуль «С2000-СП2» имеет максимальное коммутируемое напряжение 100 В и ток 30ВА.

Схема приёмника ИК

Схема приемника более сложная по сравнению с передатчиком и использует в основе ОУ LM324 — это операционный усилитель. Слабый ИК сигнал, который поступает на фототранзистор, усилит и отфильтрует первый элемент операционного усилителя, а затем вновь усилится и скорректируется через второй элемент ОУ и диоды 1N914.

Дальность работы охранного барьера зависит от мощности и концентрации инфракрасного света, производимого светодиодами, и может варьироваться от 1 метра до 5. Для получения большей мощности света необходимо установить все три инфракрасных светодиода и использовать модели с очень узким углом излучения, например, SFH4511. Если нет возможности, могут быть использовать более распространенные СД, как, например LD271, LD274 или любой другой ИК-светодиод для пульта от ТВ. Фототранзистор тут использован типа SFH309, но и другие типы подойдут.
