Плюсы и минусы стабилизаторов напряжения

РЕСАНТА АСН-10000Н

  • Номинальная мощность – 10 кВт.
  • Размещение – настенное.
  • Способ охлаждения – естественный.
  • КПД – 97 %.
  • Точность стабилизации – 8 %.
  • Рабочая температура – от 0 до +45 ºС.
  • Габаритные размеры – 305х190х360 мм.
  • Масса – 19,7 кг.

РЕСАНТА АСН-10000Н – качественный стабилизатор напряжения, совместимый с любым электрическим оборудованием бытового типа, включая системы освещения, обогрева и водоснабжения. Подключение к сети осуществляется с помощью клеммных колодок. Модель относится к категории релейных стабилизаторов – регулировка напряжения осуществляется ступенчато, путем переключения обмоток на трансформаторе с помощью реле. Такая схема обеспечивает высокую точность стабилизации, по сравнению с другими вариантами исполнения.

Регулировка входного напряжения осуществляется в широком диапазоне – от 140 до 260В. Стоит заметить, что регулировка осуществляется дискретным способом, без искажения формы сигнала. Прибор автоматически отключается при превышении установленных значений выходного напряжения, а также в случае короткого замыкания. Индикация режимов работы осуществляется с помощью удобного LCD-дисплея. Конструкцией предусмотрена возможность настенного монтажа, что позволяет установить стабилизатор в любом помещении, даже в условиях ограниченного пространства.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Как правильно выбирать стабилизатор

До того, как подобрать стабилизатор напряжения для дома, нужно ознакомиться с мнением людей, которые уже купили устройство и ознакомились с его работой. Благодаря отзывам вы сможете сопоставлять и анализировать характеристику каждой модели.

Кроме того, необходимо самому знать, какие технические показатели важны при выборе. Поэтому, чтобы быть спокойным за безопасность дома и техники в нем, стабилизатор напряжения для дачи должен соответствовать следующим требованиям:

соответствовать количеству фаз, подключенных к дому;

Трехфазный стабилизатор используется в случае, если на даче есть более мощные устройстваИсточник navro.org

  • выходного напряжения из стабилизатора должно хватать для всех электроприборов на даче;
  • работа стабилизатора должны быть бесшумной, чтобы жильцы не ощущали дискомфорта.

Рассмотрим каждый из пунктов более подробно.

Фазность прибора

Каждый стабилизатор может быть однофазным или трехфазным. Перед покупкой нужно узнать сколько фаз подключено к дому. Если вы сами позаботились об электрификации дачи, то проблем не возникнет с определением фазности. Если же дачный участок был куплен вместе с домом, то определить количество фаз можно по идущим к счетчику проводам.

Если подключена одна фаза, то к дому будет протянуто два провода. Один из которых фаза, второй ноль. Если подведена трехфазная сеть, то к дому будут тянуться от 4 до 5 проводов. Легче всего определить количество фаз по счетчику. На нем указывается фазность сети.

Трехфазная сеть на даче подключается крайне редко, чаще всего оно применяется для работы пилорамы, сауны, электрокотла. Бытовая техника, используемая в дачном домике состоит в основном из холодильника, стиральной машины, светильников, микроволновки. Для работы этих приборов достаточно однофазного подключения.


Однофазный сетевой прибор нужен для защиты отдельного предмета бытовой техники от перепадов напряженияИсточник avatars.mds.yandex.net

Рабочий диапазон

На втором этапе, перед тем, как выбрать стабилизатор напряжения 220В для дома, следует провести проверку рабочего напряжения в сети. Для этого нужно замерять напряжение через каждые два – три часа на протяжении недели. Важнее всего сделать замеры в вечернее время, когда подключаются все соседи в поселке и ночью, когда тока практически не потребляется. Для измерений используют вольтметр.

Все показания необходимо записывать, чтобы в последствии провести анализ напряжения в сети. Благодаря этим цифрам и можно определить какой стабилизатор напряжения выбрать для частного дома.

Мощность стабилизатора

При подборе прибора по мощности, потребитель может совершить следующие действия:

  • купить аппарат на 10кВт;
  • определить мощность стабилизатора исходя из соответствующей надписи на автомате;
  • вычислить мощность, исходящую от всех электроприборов, которые есть в доме.

Удобство использования

Выбирая стабилизаторы напряжения для дома, учитываются еще и такие факторы, как:

Шум

Для комфортности в доме важно, чтобы все электрические приборы работали без посторонних звуков. К таким относятся электронные и инверторные стабилизаторы

Электромеханические издают звук жужжания, а релейные шумят еще больше, поэтому важно учесть эти особенности устройства, когда установка его планируется в жилом помещении.

Таким образом устроен релейный стабилизатор Источник happymodern.ru

  • Яркость индикаторов. Есть стабилизаторы, оснащенные индикаторами с ярким свечением. В ночное время оно сильно освещает комнату. И людям, которых свет раздражает, не стоит покупать такие устройства.
  • Способ установки. Для того, чтобы защитить отдельный бытовой прибор, стабилизатор ставят непосредственно возле него на пол. Для защиты всей магистрали, стабилизатор крепится на стенке возле щитка.
  • Устойчивость против морозов. При условии, что зимой стабилизатор будет так же задействован в работе, то выбирать нужно такую модель, которая легко переносит морозы. Такие варианты можно найти среди электронных и релейных вариантов.
  • Транзитный режим. Для бытовых приборов иногда нужно получать питание, что проходит в обход стабилизатора.
  • Задержка включения. Бытовая техника, работающая на фреоне, после аварийной остановки нуждается в восстановлении давления в определенных ее участках. Поэтому данная функция в стабилизаторе важна для ее нормальной работы.
  • Индикация напряжения. Многие стабилизаторы оснащены индикаторами, которые показывают напряжение входящего и выходящего тока. Это может быть цифровое табло или датчик со стрелкой.

Экран стабилизатора имеет яркую подсветку Источник d.allegroimg.com

Виды стабилизаторов напряжения по классу напряжения

Промышленность выпускает широкую гамму стабилизаторов.

Различают однофазные и трехфазные устройства.

По диапазону выходных напряжений электронное оборудование для однофазных сетей рассчитано на 220 – 240 В (популярна также промежуточная градация 230 В), доступны феррорезонансные стабилизаторы на 110 – 120 В.

Бытовое оборудование для трехфазных электросетей обеспечивает выходное напряжение 380 – 415 В вне зависимости от применяемых схемных решений и отдаваемого тока нагрузки.

Техника промышленного назначения может иметь более высокое выходное напряжение: вплоть до 6 – 10 кВ.

Лучшие релейные стабилизаторы напряжения на 12 кВт

Большое количество электроприборов с высокой мощностью могут защитить стабилизаторы на 12 кВт. Они могут использоваться не только в частных домах, но в офисах и специализированных мастерских. Эксперты отобрали в рейтинг несколько моделей.

РЕСАНТА LUX АСН-12000Н/1-Ц (12 кВт)

Рейтинг: 4.8

Аппарат с номинальным напряжением 12000 Вт корректирует ток в пределах 202-238 В, даже если на входе показатели 140-260 В. Для подключения потребителей предусмотрены клеммы снизу. Информативный дисплей уведомляет о входном и текущем токе, а его значения видны с расстояния 2-3 метра. Несмотря на релейный тип, прибор успевает отреагировать на падение или повышение напряжения за 5-7 мс, что является отличным показателем. Если на линии сейчас наблюдается стабильность, прибор можно перевести в режим байпаса. Размещать модель разрешено в неотапливаемых помещениях, где температура не опускается ниже 0º С.

В отзывах владельцы подтверждают, что характеристики стабилизатора соответствуют заявленным и он не греется. Его можно беспрерывно использовать для обеспечения стабильным напряжением большого дома или коттеджа. Если прибор перегрузить, то он сам отключится, а потом вернется в рабочий режим. Бегать нажимать на кнопки не придется.

  • предусмотрено принудительное охлаждение;
  • информативный дисплей;
  • можно разместить на стене;
  • есть защита от помех.
  • при переключении одного реле на другое мигает свет;
  • сложно монтировать одному на стену.

RUCELF SRFII-12000-L

Рейтинг: 4.6

Высокая активная мощность (10 кВт) и точная стабилизация (3,5%) – вот главные козыри релейного стабилизатора RUCELF SRFII-12000-L. Аппарат способен выравнивать перепады напряжений в однофазных электросетях. Модель выполнена в напольном варианте, охлаждается производительный агрегат принудительно. Производитель предусмотрел клеммное соединение проводов, также можно подключать к аппарату приборы, которым не требуется стабилизация. Жидкокристаллический дисплей установлен на передней панели, на нем отображается напряжение в сети, а также возникшие ошибки во время работы.

Многие владельцы хвалят прибор не только за мощность и точность, достойные победителя рейтинга, но и за удобство пользования. Модель отличается надежностью и долговечностью.

  • высокая мощность;
  • LCD-дисплей;
  • точная стабилизация;
  • удобство в эксплуатации.

шумная работа.

RUCELF SRWII-12000-L

Рейтинг: 4.5

На третьей позиции нашего рейтинга расположился стабилизатор RUCELF SRWII-12000-L. Модель не уступает победителю в мощности (10 кВт), но проигрывает в точности стабилизации (8%). Прибор предназначен для настенного монтажа, хотя вес у него достаточно большой 22,5 кг. Производитель укомплектовал свое изделие такими современными опциями, как защита от перегрузок, LED-дисплей, цифровой контроль температуры. Стабилизатор выравнивает широкий диапазон напряжений (95-280 В), его КПД составляет 98%.

Пользователи отмечают приемлемую цену модели, надежную защиту бытовых электроприборов от сбоев в сети, дисплей с настройками. Несколько огорчает владельцев громоздкость устройства и большой вес.

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Разбираем плюсы и минусы

Как и любые другие приборы эти устройства имеют свои позитивные и негативные стороны. Одним из основных достоинств стабилизатора 3 фазного является тот факт, что все его элементы расположены в одном корпусе, то есть представляют собой единую конструкцию. Но в то же время эта особенность имеет и отрицательные черты. Поскольку прибор получается довольно громоздким и тяжелым, то это не всегда удобно при транспортировке.


Но в то же время стабилизаторы трехфазные легко подключаются. Для этого используется одна колодка, через которую выполняется подсоединение трех фазных и нейтрального кабелей.

К достоинствам приборов этого класса относится и высокая надежность. При этом они способны показывать суммарную мощность.

Недостатком такого оборудования считается прекращение работы прибором в случае пропадания одной из фаз. Сложность конструкции и высокая стоимость также являются минусом для этого класса стабилизаторов трехфазных. Особенно если исходить из того, что покупка 3-однофазных приборов обходится дешевле.

Критерии выбора стабилизаторов

Использование таких приборов позволяет защитить бытовую технику от скачков напряжения в сети. Но так как некоторые виды оборудования требуют подключения к трехфазной сети, то для их защиты приходится покупать соответствующее оборудование. Можно использовать однофазные стабилизаторы, но тогда их потребуется три.

И если один перегорит, то остальные будут продолжать работу. В случае применения стабилизатора напряжения трехфазного для дома в такой ситуации происходит обесточивание всего оборудования. Поэтому специалисты рекомендуют выбирать второй вариант подключения.

Модель стабилизатора должна соответствовать:

  • мощности подключаемых приборов;
  • иметь определенную скорость срабатывания при перепадах напряжения.

Обзор популярных моделей


Модели марки Штиль

Выбирая трехфазный стабилизатор для частного дома или дачи можно ограничиться моделями с небольшой мощностью. Оптимальным вариантом могут стать приборы следующих марок:

  • Штиль;
  • Лидер;
  • Энергия.

Стабилизаторы первой модели – это электронное устройство, используемое для защиты техники средней мощности от скачков напряжения в сети. В качестве ключа в них используются тиристоры и реле. Номинальный диапазон входных параметров у таких приборов от 306 до 450В при погрешности в 3-5%.

В конструктивном плане стабилизатор Штиль – это три напольных силовых блока и одного настенного устройства коммутации. Также в комплектацию входит набор кабелей для соединения элементов.

Смотрим видео о наглядной работе моделей Штиль:

Прибор этой марки отличается высоким быстродействием и повышенной точностью стабилизации выходного напряжения. Он имеет электронную защиту от перегрева и автоматически отключает нагрузки при выходе входных или выходных параметров за пределы заявленного диапазона.


Модель Лидер

Стабилизатор Лидер производится в различных модификациях:

  • Бытовой;
  • Промышленной.

Диапазон входного напряжения у этих приборов от 260 до 449В при погрешности не более 1,4%. В конструкции прибора полностью отсутствуют подвижные детали, что позволило добиться высокой надежности оборудования. Кроме того, стабилизаторы Лидер отличаются минимальным уровнем шума и искрообразования, что относится к достоинствам модели

Они могут использоваться для защиты бытовой техники и сложного промышленного оборудования, систем освещения, устройств, работающих в условиях повышенной влажности. Производитель выпускает стабилизаторы, способные работать даже в условиях сауны или бассейна.

Приборы марки Энергия рассчитаны на эксплуатацию в сетях с диапазоном входного напряжения 225-498В и имеют погрешность до 3%, в зависимости от модели. Они с успехом применяются в частных домах и на дачах для защиты бытовой техники от скачков в сети.

Как подобрать стабилизатор напряжения

При покупке стабилизатора напряжения обратите внимание на следующие характеристики:

Характеристика Варианты Достоинства и недостатки
Вид оборудования Электромеханические
  • Медленное переключение напряжения;
  • Низкая погрешность.
Автотрансформаторные
  • Высочайшая точность выходного напряжения;
  • Искажения синусоиды довольно малы;
  • Ступенчатость. регулирования напряжения может принести неудобства.
Релейные
  • Широкий диапазон рабочей температуры;
  • Не шумит;
  • Низкая точность стабилизации.
Инверторные
  • Высокая точность нормализации напряжения;
  • Идеальная синусоидная форма тока;
  • Высокая цена.
Симисторные
  • Высокая чувствительность к помехам;
  • Быстрая реакция;
  • Высокая цена и сложный ремонт.
Тиристорные
  • Износостойкость;
  • Низкое энергопотребление;
  • Возможны подвисания микроконтроллера.
Количество фаз Однофазные Подходят, если не планируется высокая нагрузка на сеть.
Трехфазные Подходят при высокой суммарной мощности нагрузки.
Мощность До 5 кВт Устанавливается в квартире для подключения к одному прибору: компьютеру, газовому котлу и т. д. Можно установить на даче, где мало электроприборов.
5-8 кВт Можно установить в квартире или доме с обычным набором электроприборов: холодильник, компьютер, телевизор и прочие.
8-10 кВт Подходит для установки в домах, где часто используются инструменты: сварочные аппараты, насосы.
Диапазон входного напряжения 180-260 В Подходит обычным квартирам, потому что в многоквартирных домах напряжение не скачет.
140-260 В Подходит для защиты сети в доме, подключенном к старой ТП.
110-300 В Подходит для домов, где резкие скачки обеспечиваются мощными электроинструментами.
Скорость стабилизации 0 мс Подходит для абсолютно любого оборудования
20 мс Подходит для бытовой техники
Точность До 3% Подходит для работы точных измерительных приборов и осветительной аппаратуры.
3-7% Подходит для обычной бытовой техники.
КПД 90% Подходит, если потребляется не так много электроэнергии
От 95% Чем больше, тем лучше. Подходит при работе с мощным оборудованием.
Система охлаждения Естественная
  1. Работает практически без шума.
  2. Стабилизатор менее мощный.

Выбирайте при небольшой потребляемой мощности.

Принудительная
  1. Шумная.
  2. Мощный стабилизатор.

Выбирайте при высокой потребляемой мощности.

Подключение Через розетку При подключении к отдельным приборам.
Через клеммы Для защиты всего дома.
Исполнение Настенный Для маленьких квартир, где на счету каждый метр.
Напольный Для установки в отдельном помещении.

Традиционно, привожу перечень рассматриваемых моделей в таблице:

Модель Краткое резюме Цена
Для приборов (до 1 кВт)
1. Бюджетный вариант для защиты конкретных бытовых приборов. Подходит людям, которым важна защита ПК или телевизора. 2 700 р.
2. Прибор подходит для защиты сразу нескольких приборов, но и стоит дороже. Высокая точность и нулевая задержка защитят самые требовательные устройства. 12 949 р.
3. Хороший вариант для дачи, если от стабилизатора требуется высокая точность. 12 850 р.
Для дачи (до 5 кВт)
4. Вариант для дачи подешевле. Диапазон входных напряжений такой же, но точность хромает. 5 870 р.
5. Быстрое и точное устройство, но не подходит для защиты осветительных приборов. 6 900 р.
Для дома (до 10 кВт)
6. Подходит для работы с мощными инструментами и готов к размещению на улице. 44 200 р.
7. Хорошее сочетание цены и качества для дачи. Но точность хромает. 10 935 р.
8. Еще один стабилизатор с точностью 8%. Но высокая мощность и широкий диапазон рабочего напряжения компенсируют этот недостаток. 15 959 р.

Рейтинг стабилизаторов напряжения для дома по подгруппам

Все подобное оборудование можно разделить на подгруппы, согласно их мощности. Это устройства до 5 кВт, от 5 до 10 кВт и свыше 10 кВт. Именно так и расположим их в нашем сегодняшнем обзоре.

Дорогостоящий холодильник стоит защитить от перепадов в сети

Стабилизаторы напряжения 5 кВт: наиболее популярные модели

Марка и модель Мощность, кВт Диапазон стабилизации Точность, % КПД, % Средняя стоимость, руб.
RUCELF SRFII-6000-L 5 110-270 6 98 9000
Ресанта ACH-5000/1-Ц 5 140-260 8 97 7000
RUCELF SDWII-6000-L 5 130-280 1,5 98 13000
Эра STA-W-5000 5 140-270 8 95 9000
Ресанта ACH-5000/1-ЭМ 5 140-260 2 97 13000

Такое оборудование является маломощным и используется чаще в дачных домиках, где нет большого количества бытовых приборов. Однако оно вполне способно обеспечить стабилизированным питанием, к примеру, стиральную машину, холодильник и телевизор. При этом запаса мощности хватит еще и на освещение двух-трех комнат.

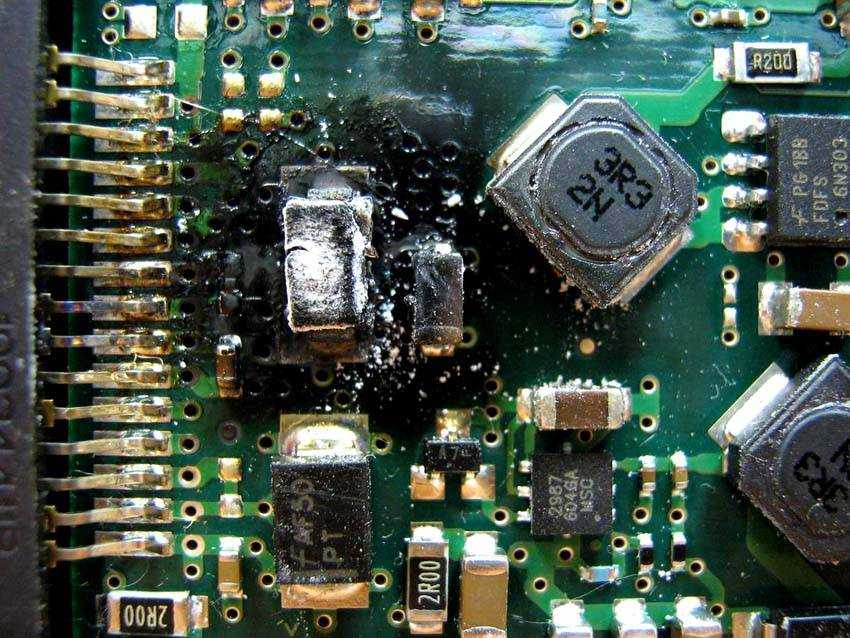

Результат скачка напряжения налицо

Стабилизаторы мощностью от 5 до 10 кВт

Марка и модель Мощность, кВт Диапазон стабилизации Точность, % КПД, % Средняя стоимость, руб.
RUCELF SRWII-9000-L 7 130-280 3,5 98 15000
Sven AVR PRO LCD 10000 8 140-260 8 98 10500
Ресанта LUX АСН-10000Н/1-Ц 10 140-260 8 97 18000
Luxeon WDR-10000 7 140-260 6 97 10700
Voltron PCH-10000 7 95-280 10 98 26000
Энергия Classic 12000 8,4 60-265 5 98 34000
PROGRESS 10000TR 8 100-260 3 96 48000
Lider PS 10000W-50 8 110-320 4,5 97 83000

Это уже более мощные однофазные модели, которые могут стабилизировать питание множества бытовых приборов. Обычный одноэтажный частный дом, при условии не слишком большого количества оборудования в нем, такие устройства вполне «потянут». Что же касается двухэтажных частных домов, то здесь уже потребуются более дорогостоящие стабилизаторы, мощность которых выше. Некоторые из них сейчас и рассмотрим.

И такому причиной может стать скачок напряжения

Стабилизаторы напряжения для дома 220 В на 10 кВт и выше

Сеть у этих моделей та же: 220 В. Именно их мы берем за пример как наиболее популярные и распространенные.

Марка и модель Мощность, кВт Диапазон стабилизации Точность, % КПД, % Средняя стоимость, руб.
РЕСАНТА АСН-12000/1-Ц 12 140-260 8 97 11500
PROGRESS 12000T-20 12 150-275 2,5 96 37000
Полигон Каскад СН-О-12 12 141-290 2,5 98 43000
LIDER PS 12000 W-30 12 125-275 5 97 50000
ШТИЛЬ R 12000 12 135-275 5 95 62000
Полигон Каскад СН-О-15 12 147-282 2,5 98 55000

Примерно так распределяются цены в этом сегменте на прилавках российских магазинов. Особняком стоят стабилизаторы напряжения 2 кВт. Такие устройства рассчитаны на один бытовой прибор – много техники к нему не подключить. Устройство их ничем не отличается, разве что размеры немного компактнее.

При таких показателях уже следует задуматься о приобретении стабилизатора
Статья по теме:

В данном материале мы разберемся с типами ИБП для компьютеров и их характеристиками, проанализируем, как их правильно выбрать, на что обратить особое внимание, рассмотрим основные модели и производителей. Трехфазное оборудование будет стоить несколько дороже

К примеру РЕСАНТА АСН-15000/3-Ц китайского производства обойдется в 28 000-30 000 руб., но на то это и Китай. Если же говорить об оборудовании подобного типа производства России, то можно отметить Полигон Каскад СН-Т-15, стоимость которого составляет около 120 000 руб

Трехфазное оборудование будет стоить несколько дороже. К примеру РЕСАНТА АСН-15000/3-Ц китайского производства обойдется в 28 000-30 000 руб., но на то это и Китай. Если же говорить об оборудовании подобного типа производства России, то можно отметить Полигон Каскад СН-Т-15, стоимость которого составляет около 120 000 руб.

Стабилизатор напряжения сервоприводного типа

Принцип работы заключается в автоматическом перемещении скользящего контакта по поверхности автотрансформатора, в следствие чего устанавливается выходное напряжение очень близкое к 220В.

Сервоприводный стабилизатор обеспечивает бесступенчатую регулировку напряжения. Точность стабилизации  может быть достаточно высокой (до 3%), однако время реакции на быстрые изменения входного напряжения небольшое (около 20 В /сек). В результате на выход может проходить значительно отличающееся от 220В напряжение. Кроме того, скользящий контакт служит источником помех и подвержен быстрому износу.

Данный тип стабилизаторов подходит для «спокойных» сетей или сетей без резких скачков напряжения. Так как постоянное движение скользящего контакта приводит к износу не только щеток но и поверхности медной дорожки, которая со временем истончается и может совсем прогореть, после чего стабилизатор перестанет выполнять свои функции и даже пропустить на выход опасное большое напряжение. Это может вывести из строя большинство электроприборов. Двигатель и редуктор также могут потребовать обслуживания через некоторое время.

Преимущества стабилизаторов сервоприводного типа:

  • Компактные размеры;
  • Возможность работы от -20 до +40 градусов;
  • Высокая точность стабилизации;
  • Плавное регулирование напряжения;
  • Отсутствие шумной системы активного охлаждения;
  • Невысокая стоимость.

Недостатки сервоприводных стабилизаторов:

  • Очень низкая скорость стабилизации (до нескольких секунд);
  • Ограниченная мощность на выходе;
  • Просадки и скачки напряжения в процессе стабилизации;
  • Помехи при регулировании;
  • Быстрый износ скользящего контакта;
  • Наличие подвижных частей, требующих обслуживания;
  • Короткий срок гарантии от производителя (1 год);
  • Неприятный шум сервопривода;
  • Ограниченная сфера использования.

К наиболее распространенным брендам стабилизаторов сервприводного типа можно отнести такие компании, как: Resanta, SVC, Suntek, Forte, Ruself.

Практически все они, как и популярные релейные бренды, родом из Китая.

Устройство

Стоит отметить, что главный принцип работы электронного стабилизатора является таким же как, как релейного и чем-то похож на принцип работы электромеханического стабилизатора. Для того, чтобы понять, как работает главный герой нашей статьи, рассмотрим его строение.

Итак, схема стабилизатора напряжения, который мы называем электронным, состоит из:

  1. Автоматического трансформатора.
  2. Тиристорных или симисторных ключей.
  3. Электронной схемы управления.
  4. Фильтров частот.
  5. Датчиков, которые измеряют различные показатели деятельности стабилизатора.

Важнейший элемент — автоматический трансформатор. Именно благодаря ему происходит нормализация тока. Он состоит из двух обмоток. В первую входит ток с общей электросети, а из второй выходит ток с нормированным напряжением.

Каждая обмотка имеет определенное количество витков, которые условно разделены на группы и от каждой группы отходят выводы. Подключение определенного количества витков второй обмотки увеличивает напряжение на выходе, а отключение — уменьшает.

Собственно подключением и отключением этих витков занимаются тиристорные и симисторные ключи

Здесь хочется отметить на одном важном факте. При подключении или отключении определенного количества витков конечное количество вольт меняется на фиксированную величину

Для электронных стабилизаторов напряжения, которые на выходе выдают 220 вольт, эта величина может колебаться от двух до десяти вольт. То есть, если напряжение на выходе было равно 235 вольтам и ключи отключили одну группу витков, то напряжение на выходе будет равняться 225-ти вольтам (за условия, если ступенька равняется 10 вольтам).

Такое выравнивание напряжения называется ступенчатым.

Аналогичным образом работают и такие стабилизаторы напряжения, как электронно-релейные (благодаря наличию электронных схем их в некоторой степени можно назвать электронными).

Если же говорить о принципе работы стабилизаторов напряжения, которые можно назвать электронно-механическими, то они также выравнивают напряжение благодаря переключению между обмотками. Однако это переключение происходит постепенно.

Щетка переключения движется по кругу и контактирует с каждой обмоткой.

Как уже было определено ранее, всей работой электронных стабилизаторов напряжения, которые могут использоваться на даче или в любом доме, управляет электронный блок или микропроцессор. По сути дела он является мозгом стабилизатора. Он осуществляет следующие процессы:

  • дает команды на оценку входного тока;
  • определяет количество вольт, которое нужно добавить или снять;
  • оценивает состояние ключа (включен или не включен) и определяет момент включения;
  • дает команду определенному тиристору или симистору на включение/выключение;
  • измеряет уровень нагрузки на стабилизатор;
  • отключает стабилизатор в случаях перегрузки и несоответствия напряжения предельному диапазону.

Дополнительные рекомендации по выбору

Релейный стабилизатор напряжения имеет ещё один важный параметр. Это рабочий диапазон вольтажа, при котором сохраняется заявленная производителем погрешность стабилизации. Некоторые производители указывают нижний порог входного напряжения и верхний порог выходного, оставляя без внимания их противоположные значения на входе и выходе устройства.

Подробное знакомство с устройством и принципом работы релейных стабилизаторов, а также внимательное уточнение перед покупкой всех значимых характеристик, а также сути и параметров дополнительных опций позволят выбрать стабилизатор, который обеспечит надёжную защиту потребителей от перегрузок и их стабильную работу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
