Освещение в ванной комнате своими руками и фото

Что нужно знать об освещении

Начнем с того, что освещение делится на местное и общее. Местное предназначено для подсвечивания определенных уголков квартиры или даже отдельных предметов (торшер, бра, точечные светильники). Общее предназначено для освещения какого-либо помещения в целом, без учета его деления на функциональные зоны.

Местное освещение, в свою очередь, делится на:

Рабочее, которое фокусируется на определенной зоне и предназначено для выполнения в ней каких-либо специфических задач – приготовления пищи, чтения, работы за письменным столом.
Точечное, которое призвано привлекать внимание к определенным аксессуарам, деталям меблировки комнаты, предметам искусства. Точечное освещение нередко применяется и для декорирования придомовой территории – для подсветки фонтанов, деревьев, клумб и даже фасада дома.

Прелесть искусственного света заключается не только в том, чтобы светить только тогда, когда темно, но и в том, что он способен изменить наше восприятие пространства, изменяя пропорции комнат, скрывая некоторые изъяны интерьера, разделяя помещение на функциональные зоны

Окрашивая свет в разные цвета, можно воздействовать на психику человека, меняя его настроение. К примеру, зеленый свет обладает успокаивающими свойствами. Голубой и синий тоже успокаивают, но делают окружающие предметы внешне неприятными, поэтому их не стоит использовать для освещения кухни или ванной комнаты. Светлые красные оттенки поднимают настроение и способствуют концентрации внимания, а вот темно-красный свет вызывает тревогу.

На данный момент существует множество самых разных источников искусственного света, которые можно разделить на следующие группы:

  • Обычные лампы накаливания. Как выяснилось, они до сих пор являются наиболее комфортными для человеческого глаза, однако на освещение расходуется всего 10% их мощности, остальные 90% превращаются в тепловую энергию.
  • Галогенные лампы чаще используют для зоновой подсветки, так как они излучают направленный пучок света.
  • Люминесцентные лампы практически не нагревают помещение, но для жилья используются редко, так как издают довольно хорошо слышимый гул. Они более экономичны, чем лампы накаливания.
  • Светодиодные лампы практически вообще не греются. К их достоинствам можно отнести то, что они не излучают ни ультрафиолета, ни инфракрасных лучей. Они в десятки раз долговечнее обычных ламп, но их светоотдача ниже. Поэтому их используют для устройства ночного освещения или декоративной подсветки.

Оптическое волокно может излучать свет только с торцевых срезов. Обычно этот вид освещения используют вместе со специальными насадками, которые позволяют создавать различные световые эффекты.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом  размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Оптимальные типы лампочек

Каждому виду светильника соответствует определенный тип лампочки. Например, в светодиодных моделях неприемлема лампа накаливания

Этот нюанс важно учитывать при выборе изделий

Для установки на натяжном полотне используют энергосберегающие, светодиодные, галогенные источники света, лампы накаливания, оптоволоконные нити

В целом, для натяжных конструкций подходят любые источники света, но с несколькими уточнениями:

  • лучше отдать предпочтение матовым лампочкам;
  • в точечных светильниках не стоит применять лампы накаливания;
  • вместе с галогенными источниками света требуется монтаж дополнительного трансформатора;
  • допустимая мощность ламп накаливания – не больше 45-60 Вт, галогенных – до 35 Вт.

Лампы накаливания ставят в подвесные люстры, закрепленные на расстоянии минимум 0,4 м от пленочного потолка. Они излучают стандартный рассеивающий свет, но являются самым неэкономичным вариантом среди остальных.

Галогенные лампы более экономны и долговечны. Эти устройства отличаются хорошей цветопередачей, обеспечивают интенсивный яркий свет в помещении, однако сильно ограничены по цветовой гамме.

LED-лампочки – наиболее оптимальный, экологически безопасный и экономически выгодный вариант. Они почти не нагреваются в процессе работы, потому являются лучшим видом источника света для натяжных потолочных поверхностей.

На многие модели LED-светильников производители дают длительную гарантию на срок до 10 лет.

Светодиодные лампы характеризуются широким диапазоном цветовых температур – от холодного белого до теплого желтого тона. Устройства не создают эффекта мерцания, излучают довольно мягкий свет.

Приобретая осветительные приборы с уже встроенными светодиодами, нужно уточнять возможность их замены. Если она не предусмотрена, то при выходе лампочки из строя придется менять светильник

Люминесцентные лампочки – долговечны и экономны. Они дают качественное рассеянное освещение, не нагреваются, не засвечивают поверхность. Благодаря небольшому расходу энергии достаточно высокая цена изделий быстро окупается.

Поскольку им характерны относительно крупные размеры, они подходят не для каждой модели светильника. Основной минус люминесцентных ламп – невысокая скорость запуска.

Оптоволоконные нити – еще один вариант источника света, который часто совмещают с натяжными полотнами. Им свойственна низкая теплоотдача, малое количество света. Обычно их используют исключительно в качестве декоративной подсветки.

С помощью светящихся нитей и специальных насадок в помещениях создают завораживающие эффекты звездного неба, языков пламени, северного сияния

Стоимость оптоволокна на порядок дороже остальных элементов, но она оправдана его долговечностью.

Способ крепления

Оптимальный вариант — навеска зеркала своими руками на саморезы, установленные в стене, сквозь отверстия в коробе для ленты. Это самый удобный вариант, поскольку короб все равно придется делать. В верхней планке короба делают 2 отверстия, расстояние между которыми соответствует расстоянию между саморезами (или крючками), закрепленными на стене. Необходимо точно отмерить высоту, чтобы зеркало располагалось в правильном и удобном для всех членов семьи положении.

В продаже имеются различные виды готовых креплений для зеркал. При необходимости можно использовать их, но желательно подобрать конструкцию, максимально соответствующую по размерам и прочим особенностям

Важно помнить, что короб, расположенный с задней стороны, создаст зазор между стеклом и стеной

Декоративность в ущерб функциональности

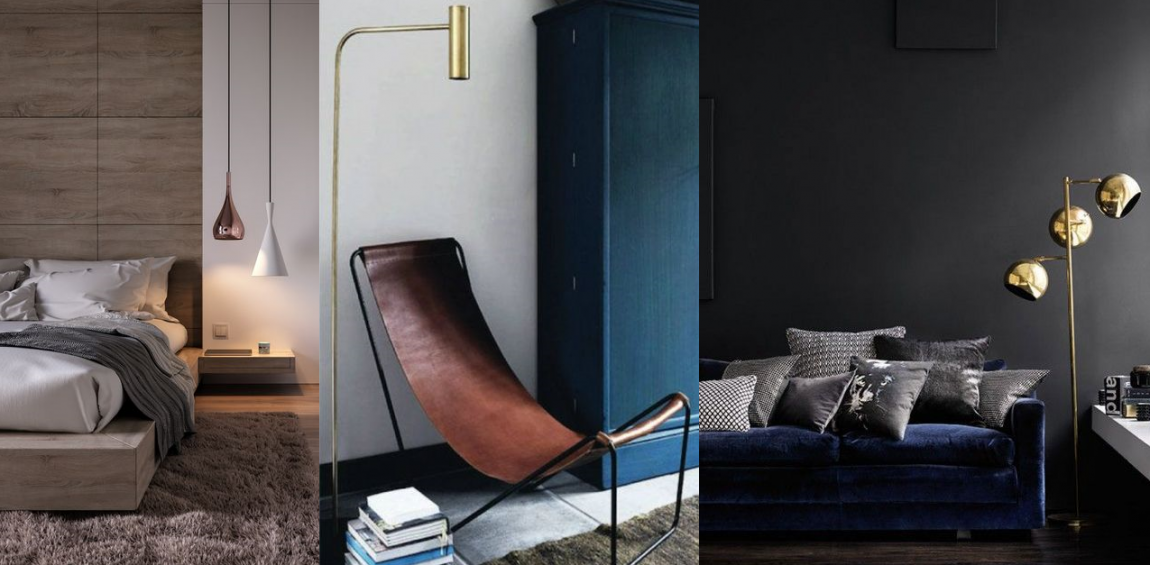

Некоторые светильники могут отлично смотреться в доме, но красота без функциональности в освещении ничего не стоит. Простой вопрос: что важнее, как выглядят ваши светильники, или как выглядит комната в целом? Целостность интерьера важнее, и здесь нужно учитывать особенности помещения, следить, чтобы разные (по мощности, по назначению) светильники вместе давали комфортное многослойное освещение и не противоречили друг другу внешне.

Беспроигрышная схема: наделить декоративной функцией только акцентные светильники (бра, торшеры, настольные лампы) и выбрать нейтральное базовое освещение (встроенные и трековые светильники).

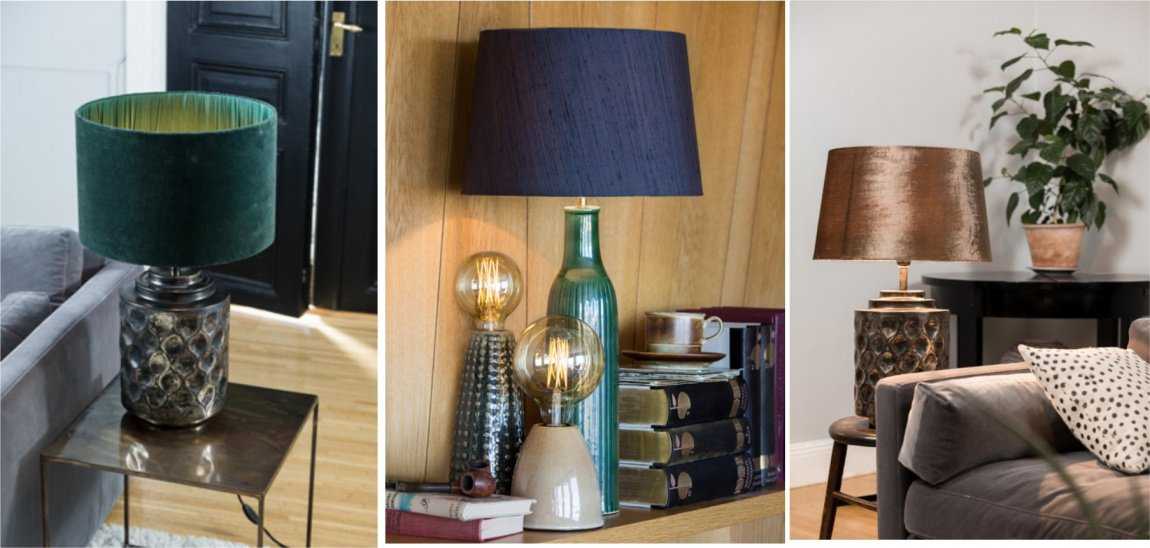

Как выбрать настольную лампу

На полках магазинов представлено большое количество разновидностей настольных светильников, как декоративных, так и рабочих. Первые по своим функциональным качествам направлены больше на визуальное удовлетворение. Вторые оснащены технологиями, позволяющими комфортно выполнять ряд операций: чтение, составление документов, моделирование, рисование, вышивание.
Как выбрать настольную лампу, которая бы дополняла интерьер и выполняла все заявленные функции, будь то декоративная или рабочая модель? Давайте разберемся подробнее.

Как правильно сделать освещение в квартире вам всегда подскажут в салонах света ТК «Ланской».

Технические особенности

Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:

  • для труб;
  • для дымоуловителей;
  • для вентиляции;
  • для камер видеонаблюдения;
  • для крюков для различных подвесов (например, плетеных подвесных качелей)
  • для подвесных люстр;
  • для точечных светильников.

Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.

Габариты и форма

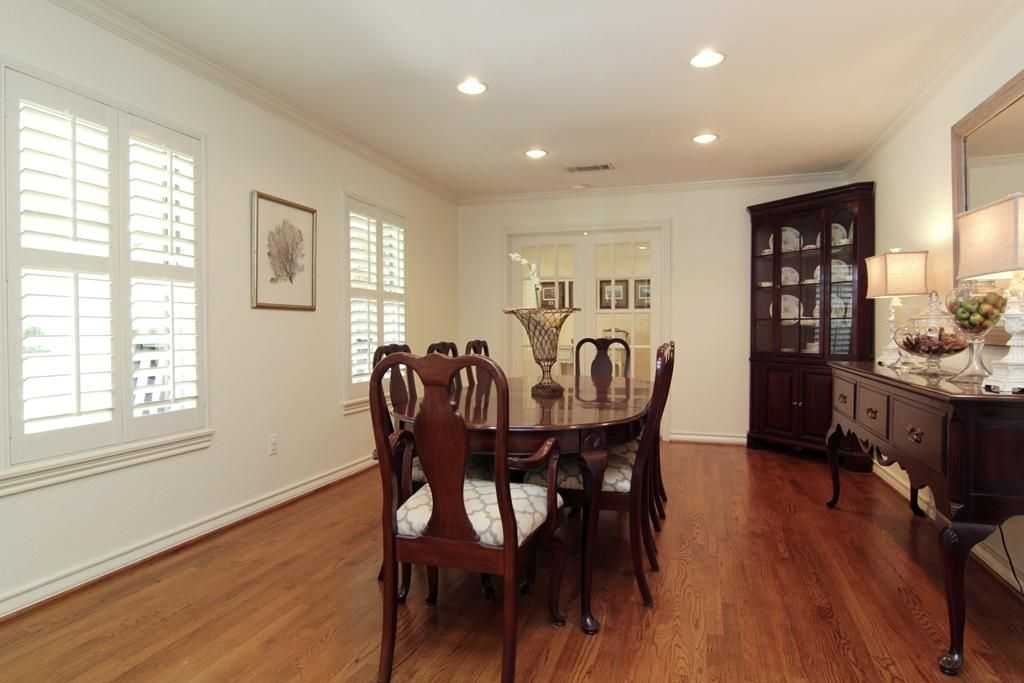

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты. Например:

Например:

для светильников с лампами накаливания потолок опустится на целых 12см

Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.

Фактически коридор – это проходная зона

И заниженный потолок здесь, не особо привлечет к себе внимание

Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.

Самым простым и подходящим под любой стиль помещения будет спот белого цвета.

В отличие от точечных моделей золотого, серебряного или бронзового цвета.

Расстояния между светильниками и отступы

Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:

от края стены до первого светильника нужно соблюдать минимальный отступ в 20см

Рекомендации по расположению

В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.

Поперечное освещение в узкой комнате, зрительно ее расширит.

А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.

При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:

симметричной

Однако независимо от этого, люстра всегда является отправной точкой для всей картины.

Расчет количества светильников по формуле

Изучать весь СНиП вам вовсе не обязательно, достаточно воспользоваться итоговой таблицей рекомендуемых норм освещенности для жилых и не жилых помещений.

Также в этих правилах приведен минимальный уровень комфортной освещенности:

для рабочих зон (разделочный стол, макияж, зеркала, чтение книг) – 300 Люкс

для жилых комнат – 150 Люкс

для второстепенных (прихожая, ванная) – 50 Люкс

Вот краткая таблица для некоторых помещений:

А вот более подробный перечень норм освещенности различных учреждений, помещений и рабочих мест:

Если освещенность будет ниже, то вы визуально будете ощущать дискомфорт, находясь внутри комнаты. ГОСТ также определяет зависимость цветовой температуры и уровня освещения.

Связано это с тем, что чем выше температура света, тем более высокий спектр идет от источника излучения. Грубо говоря, в комнате будет светлее.

Однако на практике, качество цветопередачи может ухудшиться.

То есть, некоторые цвета визуально могут отличаться от фактических.

Для точных расчетов есть довольно сложная формула:

Используя ее, можно подсчитать точное количество светильников. Однако в расчетах фигурирует множество коэффициентов, с которыми неопытный пользователь никогда не сталкивался.

Это коэффициенты неравномерности, запаса, затенения, использования. Для просчета помещений сложной конструкции или сдачи объекта в эксплуатацию, это вполне рациональный подход.

E
норма освещенности помещения из таблицы СНиП (в люксах)

S
площадь помещения (в м2)

H
коэфф. высоты потолков

до 2,7м H=1

от 2,7м до 3,0м H=1,2

от 3,0м до 3,5м H=1,5

от 3,5 до 4,5м H=2,0

F
световой поток лампы (в люменах)

Давайте в качестве примера подсчитаем, сколько нужно светодиодных лампочек максимальной мощностью 10Вт для минимального освещения спальни, площадью 15м2 со стандартной высотой потолков.

Норма освещенности для такого помещения взятая из таблицы СНиП
150 Люкс

Площадь
15м2

Коэффициент потолков
1,0

Световой поток для светодиодных лампочек 10Вт
900 Люмен

Световой поток взят из таблицы для светодиодных источников разной мощности:

В итоге получаем результат в 2,5шт:Округлять значения всегда лучше в большую сторону. Поэтому для освещения нашего помещения в 15м2 понадобится минимум 3 светодиодных лампочки в 10Вт.

При других источниках света – простые лампы накаливания, люминесцентные, энергосберегающие, данные светового потока можно взять из следующей таблицы:

К сожалению, по формулам и калькуляторам получаются минимально допустимые данные по общему количеству светильников. И большинство потребителей, они как правило, не совсем устраивают.

Если вы строитель, которому главное соблюсти ГОСТ, это одно дело. А если вы делаете ремонт, что называется для себя, и в дальнейшем захотите подключить освещение через диммируемый выключатель?

Или одна из лампочек перегорит, а запаса для моментальной замены не будет?

Тогда, вы окажетесь существенно ограничены в диапазонах регулирования своим освещением.

У вас будет только минимальный свет или полумрак, не более того.

Монтаж электропроводки в ванной комнате

Чтобы хорошо представлять себе последовательность действий, нужно изобразить план освещения, в котором указать местонахождение каждого из осветительных приборов.

В условиях повышенной влажности необходимо использовать скрытую проводку.

Ванная комната – помещение с повышенной влажностью, поэтому вся электропроводка должна быть тщательно скрытой, для чего применяется штробление

Этап #1 – рассчитываем мощность освещения

Одной из характеристик светового потока является его яркость. Измеряется она в люменах. Яркость зависит от вида применяемой лампы и от её мощности. Нормативная освещенность для ванны не должна быть ниже 50 люменов (лм) на квадратный метр. Источник информации – СНиП 23-05-95.

Яркое и светлое помещение меньше нуждается в освещении, особенно если учесть ещё и те световые потоки, которые будут отражаться от стен

Умножив нормативную величину на площадь помещения в квадратных метрах, мы узнаем потребность в люменах для ванной комнаты. Затем следует определиться с видом лампочек, которые предстоит использовать. Существует взаимосвязь показателя яркости и энергопотребления разных лампочек.

Показатели по видам ламп:

  • Накаливания в 25 Вт – 200 лм;
  • Светодиодные в диапазоне 40-80 Вт имеют около 6000 лм;
  • Галогенные в 42 Вт – 625 лм, а в 70 Вт – 1170 лм;
  • Люминесцентные в 40 Вт – 2000 лм.

Чтобы определить мощность, необходимую для освещения всей комнаты, общее количество люмен делят на количество люмен, создаваемых ваттом нужной вам лампочки. Далее можно вычистить потребность в светильниках.

А вот этой роскошной ванной комнате дополнительное освещение, конечно, не помешает, тем более что здесь расположены живые растения, которым тоже нужен свет

Этап #2 – выбираем сечение и тип проводов

Чтобы система была надежной, нужно правильно рассчитать нагрузку на сеть и необходимое сечение проводов. Для этого суммируем мощность всех ламп, которые будут использоваться в помещении, прибавляем к ним приборы, которые находятся в комнате и нуждаются в электричестве: стиральная машинка, фен и т.д. Результат делим на 220. Так мы получаем нагрузку на кабель в амперах.

Для проводки могут быть использованы алюминиевые провода или медные, но нельзя скручивать один вид провода с другим

Теперь можно выбрать кабель с подходящим под полученную нагрузку сечением. Для нашего типа помещений нужен кабель из алюминия, сечение которого превышает 4 мм², но лучше использовать медный кабель с сечением свыше 2,5 мм². Разные по материалу кабели соединять нельзя.

Этап #3 – выполнение монтажных работ

Проводку следует спрятать под штукатурку, а распределительную коробку установить в другой комнате. Не забудьте о необходимости заземления каждого прибора и светильника. Рекомендуется установить и устройство защитного отключения (УЗО), которое предотвратит нежелательные последствия на случай короткого замыкания. Перед началом монтажных работ проверьте, что сеть обесточена.

Прокладывая кабели, учтите, что каждый из них должен подводить питание к определенной системе: отдельно к источникам света и к электроприборам. Каждый провод следует снабдить автоматическим выключателем. Сами провода лучше спрятать в гофру. Чтобы кабель с гофрой был надежно закреплен в штробе, каждый его метр закрепляют небольшим количеством гипса. Гофру с кабелем можно помещать и в зажимы, закрепленные в штробах. Изоленту в качестве изолятора использовать нельзя.

Гофра обладает целым перечнем удивительных полезных свойств, но самой главной в данном случае является её защита, продлевающая срок службы проводке

Кабель подключается к распределительной коробке, после чего нужно убедиться в том, что все соединения работают качественно. Если всё хорошо, можно заделать штробы.

Когда проводка уже проложена, можно монтировать светильники. При наличии в сети низковольтным ламп, понадобится и блок питания, который тоже следует вывести в другое помещение.

Чего делать нельзя

Существуют запреты для всего помещения и для его отдельных зон.

Ограничения по ГОСТам и СНиПам

Запрещенные мероприятия перечислены в местных законодательных актах. В разных регионах эти списки могут иметь отличия, но в основном они совпадают. Для Москвы действует Постановление № 508 ПП. Согласно этому документу запрещается прокладка штраб в железобетонных плитах и межпанельных швах. Прокладывать каналы можно в отделке либо под натяжным потолком или гипсокартоной обшивкой металлического каркаса.

Некоторые ограничения вводят ГОСТы и СНиПы. Технические стандарты запрещают делать открытую проводку. Использовать можно только тройной провод с фазной, нулевой и защитной жилой. Каждая из них должна находиться в своей защитной оболочке. Все три жилы соединяются вместе под дополнительным слоем изоляции. Использование металлического покрытия без изоляции не допускается. Для прокладки следует использовать гофру или пластиковые трубы. Применять металлические нельзя. При повреждении кабеля такое покрытие не сможет защитить от удара током. Не допускается использование изоленты.

На коммуникациях не стоит экономить. Сечение лучше взять потолще, чтобы жила не перегорела при интенсивных нагрузках. Обычно используется алюминиевый кабель сечением от 4 мм2, либо медный 2,5 мм2. Соединять медь и алюминий нельзя — это приведет к реакции между ними.

В ванной запрещено размещать выключатели, электрощитки и распределительные коробки. Розетки и все приборы должны иметь устройство защитного отключения (УЗО). Существуют специальные модели для влажных помещений. Вся средства должна быть заземлены. Чтобы свести риск к минимуму, можно заземлить даже ванну, если она сделана из стали или чугуна.

Ни в коем случае нельзя делать заземление самостоятельно, подсоединяя провод к отопительной батарее или водопроводной трубе. Это может оказаться опасным для жизни и здоровья.

Согласно Гражданского кодекса РФ, любые изменения, требующие внесения в техпаспорт и план БТИ, требуют создания проектной документации. Составлять проект может только инжиниринговая организация с допуском СРО. Документация должна пройти согласование в государственных инстанциях. Устройство освещения, как правило, нельзя отнести к переустройству, однако оно может быть частью плана, требующего внести ряд изменений в планировку и энергоснабжение квартиры.

Чтобы не допустить ошибку, перед началом работ необходимо все тщательно спланировать и рассчитать. Чтобы не получить удар током, работать следует при отключенном электричестве.

Ограничения для отдельных зон

Освещение в ванной комнате небольшого размера, а также в просторном помещении зависит от зон с разной степенью влажности. Можно выделить четыре участка:

  • Пространство над ванной, а также внутри душевой кабины, где особенно много воды и пара, а концентрация влажности является наиболее высокой. Здесь можно устанавливать светильники мощностью до 12 Вт с индексом защиты IP 674 и более. Этот параметр всегда указывается на упаковке или в инструкции. Первая цифра означает степень защиты от грязи. Она находится в пределах от 1 до 6. Вторая показывает, насколько хорошо изделие защищено от воды и пара. Максимальное значение — 8. При таком уровне его можно погружать в жидкость на долгий срок. Последняя цифра — ударопрочность. Она находится в пределах от 0 до 10.
  • Пространство, примыкающее к мойке и душевой кабине и другой сантехнике. Сюда могут долетать капли воды. Использовать можно светильники мощностью до 24 Вт и степенью защиты IP 452.
  • Площадь, расположенная на расстоянии 50 см от раковины и других приборов. Ограничений по мощности здесь уже нет. Индекс должен быть не ниже IP 242.
  • Последний участок — это все, что находится дальше. Капли сюда обычно не долетают. Влага сюда попадает в виде пара и конденсата. На этой площади используются устройства с индексом IP 011 и выше.

Такое зонирование применяется не зависимо от наличия вытяжки. Оно подходит для отдельных и совмещенных с туалетом ванных комнат.

Как сделать свет в ванной комнате?

Мы уже рассматривали с Вами освещение в ванной комнате. где подробно останавливались на таких моментах, как требования к электропроводке и электроприборам, основные варианты используемых светильников, а так же советы по монтажу

В данной статье хотелось бы уделить больше внимание самой технологии подключения, для того что бы читатели «Сам электрика » знали как сделать свет в ванной своими руками

С чего начать?

Итак, первое, что Вам нужно сделать – создать электрическую схему освещения, на которой отметить количество и местоположение всех желаемых светильников. Учтите, что распределительная коробка, как правило, вынесена за пределы помещения, поэтому линию нужно провести из другой комнаты, где и установлена данная электрическая точка.

Из всех существующих вариантов светильников мы рекомендуем отдавать предпочтение точечным и бра. Их установка занимает не так много времени, к тому же изделия не занимают много свободного пространства. Так же можно сделать скрытую подсветку потолка при помощи светодиодной ленты, что особенно популярно на сегодняшний день (смотрите фото, что бы увидеть всю оригинальность идеи).

Что касается лампочек, лучше покупать светодиодные, которые, несмотря на свою высокую стоимость, позволяют экономить электроэнергию на протяжении 30-50 тыс. часов (как заверяют производители). Не забываем, что светильники для ванной комнаты должны быть влагозащищенными и при этом размещать их желательно подальше от воды.

Так же нужно рассчитать количество и мощность светильников, что бы не переплачивать лишние деньги за электроэнергию и в то же время не страдать от тусклого света. Простой алгоритм расчета, которым можно воспользоваться, предоставлен в статье: монтаж освещения в квартире .

Следует отметить, что в данной инструкции мы рассматриваем инструкцию о том, как сделать освещение в ванной комнате на этапе, когда уже будет происходить замена электропроводки в квартире. Вопросы, касающиеся выбора автоматических выключателей, УЗО, провода для розеточной группы рассмотрим только в общих чертах.

Что касается остальных комплектующих (возможно Вам это пригодиться), рекомендуем выбирать следующие изделия:

  • 25-и амперное УЗО на розетки с отключающим дифференциальным током на 10 мА
  • автоматический выключатель на 25 А (если будет осуществляться установка электрического котла и стиральной машины)
  • на свет нужен 10-и амперный автомат, если будет выведена отдельная линия от распределительного щитка
  • провод для освещения ВВГнг трехжильный, сечением не менее 1,5 мм 2 .

Как только монтажная схема будет создана, можно переходить далее – к подключению освещения в ванной комнате своими руками.

Основной процесс

Сразу же хотелось бы обратить Ваше внимание на то, что данная инструкция чаще всего применяется, если нужно заменить либо модернизировать систему освещения ванной своими руками. К примеру, если Вы решили подключить бра на стену либо сделать подсветку зеркала дизайнерским светильником

Итак, для того чтобы самому сделать освещение в ванной комнате, Вам нужно будет выполнить следующие мероприятия:

  1. Отключите электроэнергии на вводном щитке
  2. Приступите к поиску распределительной коробки (если потребуется), если нет #8212 снимите крышку для доступа к соединению проводов.
  3. Заведите в распределительную коробку провода от выбранных Вами светильников и подсоедините их параллельно к вводному кабелю, идущему от щитка (это касается нуля и заземления). Обязательно соблюдайте цветовую маркировку проводов, что бы не было неприятностей вроде короткого замыкания.
  4. При необходимости установите выключатель, хотя иногда контроль может осуществляться вмонтированным в светильник выключателем (к примеру, веревочка).
  5. Провода, идущие от выключателя, соедините с клеммными колодками на корпусе люстры (либо бра).
  6. Тщательно заизолируйте все соединения жил и закройте крышку монтажной коробки.
  7. Включите вводной автомат и УЗО что бы проверить правильно ли Вы выполнили электромонтаж.

Вот и все что Вы должны знать о том, как сделать свет в ванной комнате своими руками. Увидеть наглядный пример правильной подсветки Вы можете на видео уроке, предоставленном ниже.

Правильно расположенные светильники на потолке и рядом с зеркалом

Подводим итог

Как правильно провести свет в ванной, а точнее новые светильники, мы Вам рассказали. Напоследок хотелось бы уделить немного Вашего внимания некоторым особенностям, которые нужно учитывать при создании современного освещения.

Точечные светильники на натяжных потолках

Осветители-споты экономят место, способны создавать полное и частичное освещение помещения. Для их расположения доступна масса вариантов. В сочетании с люстровым светильником точечные приборы выставляются в форме круга, овала, квадрата или треугольника. Удачно композиционное размещение спотов полукругом, волной и спиралью.

Для использования точечных светильников в качестве основного освещения их размещают шахматным порядком или «клеткой» по периметру комнаты. Более оригинальный вариант – построение узоров из спотов на натяжном потолке.

Светильники выбираются в количестве, обеспечивающем достаточное качество освещенности помещения. Под яркое освещение одному квадратному метру натяжного потолка потребуется оснащение спотами с 15 Вт общей мощности (примерно). При этом для спальни светильников и освещения потребуется меньше, а для кухни – чуть больше.

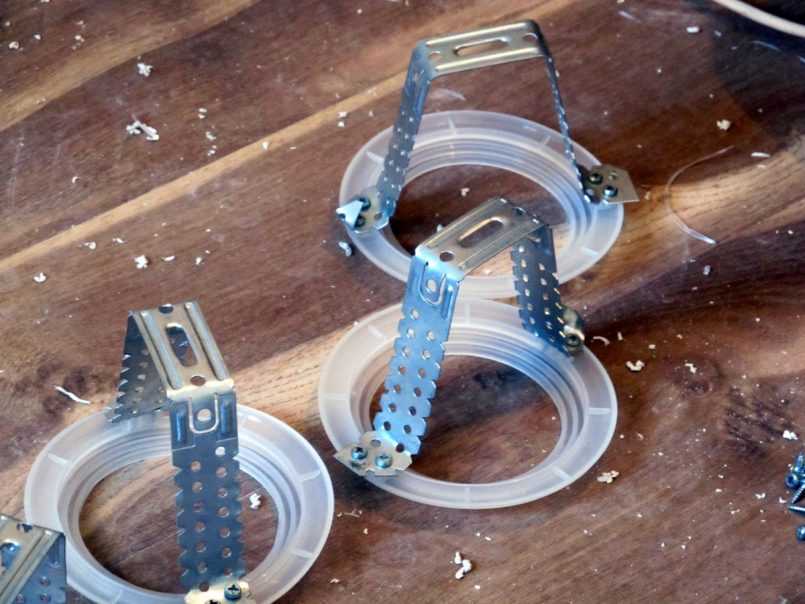

Точечные осветители неодинаковы – круглой или квадратной формы, с имеющими различные узоры или фактуру пластиковыми и металлическими ободками. Производятся модели спотов плоского и объемного вида, снабженные подвесками или механизмом поворота.

При оснащении лампами и включении света все spot-светильники будут выделять тепло, нагревая натяжную пленку. Чтобы не допустить критического прогрева пленочного полотна, устанавливать в точечные осветители можно лампы накаливания мощностью до 40 Вт, лампы энергосберегающие не мощнее 9 Вт, лампы галогеновые мощности до 35 Вт и светодиодные – до 3 Вт.

Оптимальные дистанции при установке точечных светильников составляют 200 мм от ближайшей стены и 250-300 мм между соседними спотами. Если пленочное полотно спаяно, то расстояние между швом и ближайшим осветительным прибором требуется не менее 150 мм.

Проводка для точечных светильников в системе натяжного потолка

Чаще применяются два типа проводной разводки – параллельная или «звезда». Первый вариант выполняется со скреплением элементов проводки последовательно на приборах освещения или вблизи них при помощи проводников, объединение в цепь ведется через два узла.

Разводка «звездой» заключается в соединении проводов в общей точке, откуда протягиваются кабели к отдельным осветителям. Тот или иной принцип разводки выбирается с учетом удобства эксплуатационного обслуживания и напряжения точечных светильников.

Перед монтажом проводки под осветители-споты следует рассчитать сечение ее составляющих. К примеру, суммарная мощность центральной люстры и шести светильников spot составит около 300 Вт (споты максимально по 40 Вт и люстра 60 Вт). Выполним расчет сечения электрокабеля под эту группу светильников.

Для параллельной схемы разводки. При планируемой установка в шесть спотов и люстру ламп накаливания по 220 В, нужно поделить их расчетную общую мощность (300 Вт) на напряжение лампы накаливания (220 В) – получаем силу тока в 1,36 А. Необходимое сечение электропровода должно быть в 10 раз меньше напряжения и, соответственно, для проводки примерного комплекса осветителей потребуется кабель сечением 0,136 мм2.

Если в светильниках будут использованы двенадцативольтные светодиодные лампы, то, разделив 300 Вт на 12 В, находим расчетную силу тока – 12 А. Для определения сечения кабеля делим 12 А на десять и получаем 1,2 мм2.

Для схемы разводки «звезда». Расчет сечения электропроводки здесь выполняется немного иначе. Мощность в участках соединения проводки вычисляется аналогично параллельной разводке – для 220-вольтных ламп накаливания получаем 1,36 А, поделив 300 Вт на 220 В. Кстати, чтобы найти напряжение на участке каждого осветителя, нужно разделить 50 Вт на 220 В и, в рассматриваемом случае, получив 0,227 А. Но поскольку первый участок в подключении «звезда» будет иметь максимальную мощность, поэтому сечение провода нужно выбирать по его параметрам, т.е. порядка 0,136 мм2 (300 Вт поделенные на 220 В).

Для светодиодных ламп напряжением 12 В, устанавливаемых в точечные светильники с подключением проводки «звездой», расчет выполняется таким порядком. Находим силу тока, деля суммарную мощность светильников на напряжение лампы, т.е. разделив 300 Вт на 12 В и получив 12А.

Далее вычисляем рабочий ток на участках электропроводки около осветителей, поделив 50 А на 12 В – получаем 4,16 А. Отсюда следует, что для участка проводки «коробка-трансформатор» понадобится кабель сечением 0,136 «квадратов», а для следующих участков – сечения 0,416 мм2 (делим вычисленное ранее рабочее напряжение тока вблизи светильников на 10).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
