Почему моргает светодиодный прожектор: пробой светодиодов, устранение моргания

Прожектор перестал гореть – как починить?

Прежде всего, в данной ситуации следует проверить, поступает ли на драйвер устройства питание с напряжением 220 В. Если с этим все в порядке, следует сначала провести диагностику и ремонт драйвера. Его можно проверить и без подключения светодиода, подав на вход электрический ток. Если устройство работает правильно, то измерение на выходе мультиметром должно показать постоянное напряжение, которое будет чуть выше номинального предела. Например, для драйвера с выходным напряжением 28-38 вольт при работе вхолостую мультиметр покажет

40 вольт. Это объясняется тем, что увеличение сопротивления нагрузки (из-за холостой работы) ведёт к увеличению напряжения.

Правда, этот способ помогает точно проверить не все драйверы. Есть блоки, которые в исправном состоянии либо будут выдавать нелогичные данные, либо вовсе не запустятся. В такой ситуации проверить устройство поможет нагрузочный резистор, имитирующий потребление светодиода. Подбирать его нужно в соответствии с характеристиками драйвера. Например, при выходном постоянном токе 23-35V 600 mA сопротивление резистора должно быть в пределах от 23/0.6 = 38 Ом до 35/0.6=58 Ом.

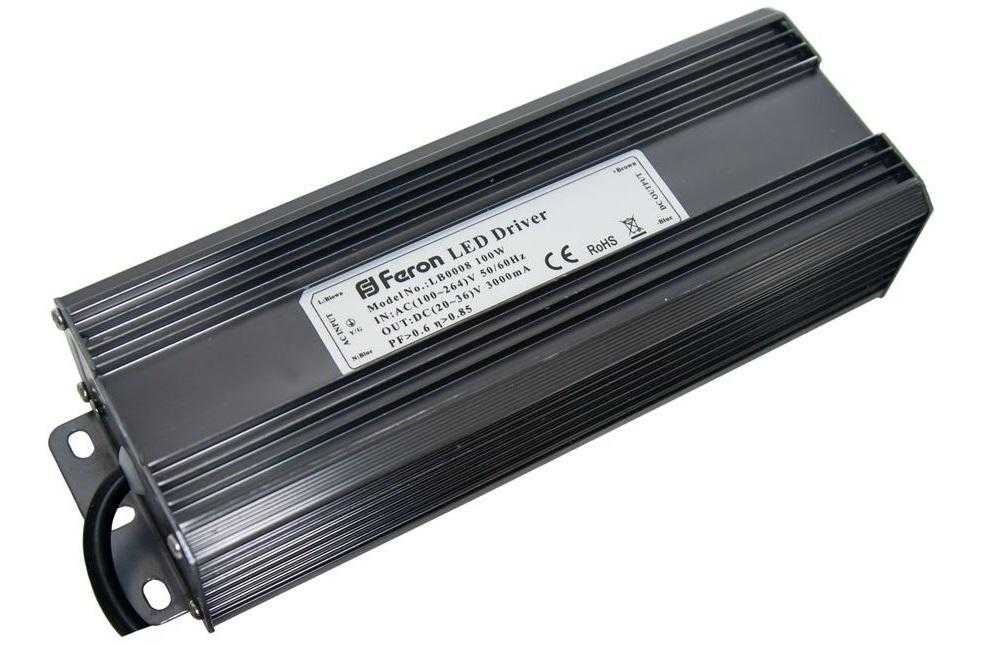

Простейшим способом отремонтировать светодиодный прожектор при вышедшем из строя драйвере является замена этого компонента. Приобрести подходящую модель можно не только в специализированных магазинах, но и в интернете. Например, большое разнообразие запчастей предлагает Aliexpress, хотя там нужно быть очень внимательным, чтобы выбрать качественный товар (иногда даже сами продавцы плохо разбираются в вопросе). Иногда подходящие драйверы можно найти у мастеров, которые профессионально занимаются ремонтом прожекторов. А если светодиодный прожектор был сделан из диодов своими руками, то разобраться в его устройстве и устранить проблему будет ещё проще, чем покупать или собирать новый.

Как подбирать драйвер, если неизвестна мощность светодиодного модуля

У многих любителей возникают ситуации, когда необходимо работать с прожектором, мощность, ток и напряжение светодиодного чипа в котором неизвестны. Соответственно, в такой ситуации сложнее подобрать замену и драйвер.

Здесь необходимо посчитать количество диодов в матрице светодиода и сложить их показатели. В таких светодиодных модулях используются диоды с напряжением 3 В, током 300-330 мА и мощностью 1 Вт. Соответственно, общее напряжение матрицы составляет 27 В с силой тока 300 мА (при последовательном подключении). Соответственно, для работы необходим драйвер с выходным напряжением 20-36 В.

Приведём пример с более сложной матрицей, которая состоит из двух параллельно подключённых рядов диодов. Каждый ряд имеет напряжение приблизительно 30 В с током 300 мА. Из-за параллельного подключения драйвер должен иметь выходные показатели 30 вольт и 600 мА.

Матрица

Поломку матричных элементов также относят к наиболее распространенным причинам, вызывающим неисправность прожекторного оборудования. Дефект появляется при наличии чрезмерного нагрева матричной конструкции, после чего происходит перегорание предохранителей. В таких случаях также выполняют разборку прожектора и извлекают неисправную матрицу. Чтобы извлечь деталь, необходимо открутить 4 винта и отпаять токопроводящие детали. После этого стоит нанести термопасту небольшим слоем на светодиодные детали и припаять обратно части, занимающиеся проведением током. После завершения данной работы можно прикрутить матричную деталь обратно.

Нередко матричная проводка располагается в подложке, проходя через отверстие. В этом случае она – матричный радиатор. Переход между звеньями покрывают слоем изоляционного материала, что помогает предотвратить возникновение короткого замыкания на корпусе.

Выполняя работу с матрицей, следует помнить о сохранении ее формы и применении родных винтов. Это позволит не нарушать конструкцию и значительно продлит срок ее эксплуатации.

Ремонт матричных деталей лучше проводить в случае наличия нескольких перегоревших диодов, не ожидая выгорания элемента в полном объеме. При своевременной замене матричной детали можно сохранить работоспособность драйвера и преобразовательного элемента.

Признаки мигания

При покупке самого дешевого прожектора быть уверенным в его бесперебойной работе нельзя. У таких изделий обычно обнаруживается плохая пайка деталей, все элементы имеют низкое качество, параметры тока недостаточно отрегулированы.

Прожектор мигает из-за датчика движения

Почему мигает светотехническое оборудование, в котором есть датчик движения? В первую очередь, стоит проверить работу самого датчика, часто причина скрывается в нем. Если световой поток мерцает при подаче, основные предпосылки таковы:

Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.

Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.

Причина моргания – погодные условия

Если на улице мороз, светодиодный прожектор может загораться в аномальном режиме – моргать. Такое зачастую случается даже у изделий высокого качества, популярных производителей. Причина заключается в «обморожении» любой составляющей запуска лампы, то есть – в обледенении элементов. Некоторые модели начинают моргать уже при -10 градусах, хотя в технических параметрах указана возможность работы при -50…+50 градусах.

Обычно такой температурный режим отмечен для иных элементов, но не для самого светодиода. Пусковой механизм в светодиодном прожекторе с низкими температурами не справляется, контроллер или конденсатор перемерзают. Решить вопрос можно так: периодически заносить прожектор в дом днем, а затем выставлять ночью на положенное место.

Прожектор мигает во включенном состоянии

Когда при включении устройство начинает моргать, причина чаще всего – в порче пускового LED-конденсатора. После его замены система начинает работать исправно. Также мерцание бывает связано с плохим контактом, разрывом проводов. В такой ситуации проверяют кабели, устраняют неисправность.

Прожектор мигает в выключенном состоянии

Такое происходит, когда для включения-выключения используется механизм с подсветкой. По причине наличия подсветки небольшое количество тока проходит к светодиодному прожектору. Это вызывает эффект мерцания. Если хочется убрать такое явление, придется подключить подсветку напрямую или поставить на пути тока лампу накаливания. Последняя станет тянуть электричество на себя.

Режим свечения прожектора

Дорогие модели прожекторов имеют различные дополнительные функции. Одной из популярных является режим свечения, и мигание может стать результатом его случайной активации. Следует полностью выключить прибор, после включить, оценив, исчезло такое явление или нет.

Подсветка в выключателе

Для проектирования освещения в коттедже, частном доме нередко покупаются выключатели с подсветкой, которые предназначены для обеспечения работы прожектора. Именно выключатель провоцирует эффект моргания прожектора. Основная причина такова: светодиод не полностью разрывает цепь, а изолированные провода выполняют роль и проводника, и конденсатора, и выпрямителя переменного тока. Таким образом, маломощный светодиод не способен обеспечить эффективную работу цепи. На запуск лампы ее хватает, но для долгой работы этого недостаточно.

Выправить ситуацию легко. Нужно отсоединить светодиод выключателя от питания. Также можно заменить выключатель с подсветкой на обычный, который в отключенном положении будет полностью разрывать электрическую цепь. Еще один вариант – в цепь ввести конденсатор на 0,1-0,5 мкФ или резистор на 50 кОм с мощностью 2 Вт. Их располагают в подрозетнике выключателя.

Разбираем причины мигания led прибора

К сожалению хоть светодиоды являются одно из самых совершенных систем для освещения, но они тоже могут выходить из строя, иногда причина кроется в них самих, а иногда причина скрыта в устройстве, в котором они установлены, в нашем случае это светодиодный прожектор.

Сейчас мы с вами постараемся разобрать самые основные и наиболее часто встречаемые причины поломки led прожектора, почему он может моргать при совмещении с датчиком движения, в мороз, в выключенном или включённом состоянии, а также некоторые другие причины.

Датчик движения заставляет мигать прожектор

Сейчас мы рассмотри вариант, почему установленный совместно с заставляет его мигать, и как решить эту часто встречаемую проблему. Далее, мы расскажем вам о причинах и сразу же опишем как устранить такую неполадку быстро и качественно.

Итак, причин мигания светодиодного прожектора из-за датчика движения может быть несколько:

Причина 1:Плохо настроенный датчик движения

Очень часто установив такой механизм, многие забывают отрегулировать таймер на нём, чтобы он удерживать led прожектор в рабочем состоянии кое-какое время. Так как изначально с завода таймер может быть установлен на минимальном значении в одну или менее секунды.

Причина 2:Потеря контакта

Потеря контакта после срабатывания датчика. Эта проблема может быть скрыта в соединительных проводах между устройствами или в самих местах соединения. Следует проверить провода на разрыв, а также тщательно закрепить все соединения. В случае плохого соединения датчик подаёт напряжение на led прожектор, но поток сразу прерывается из-за чего получается только мигающий свет.

Причина 3:Неисправность датчика:

Неисправность самого датчика движения. Решить такую проблему не получится, его следует вернуть в магазин и заменить на работающий.

Проверьте контакты и соединения датчики к прожектору

Причина 4:Непрерывная подача напряжения

Очень часто датчик движения постоянно находится под непрерывной подачей тока, а какая-то его часть проскакивает прямо на проектор. Мизерной части напряжения мало чтобы зажечь светодиод, а для возникновения миганий вполне достаточно.

Моргает в морозную погоду

Проблема мигания светодиодного прожектора в зимнее время кажется глупой и невозможной, но всё же она очень часто встречается в современных моделях, причём даже у самых популярных и дорогих производителей.

Причиной такого явления становится обморожение одной из составляющих, которая отвечает за запуск светодиода. Иногда даже при морозе до минус десяти градусов, led прожектор перестаёт работать и начинает моргать. Хотя на упаковке диапазон рабочей температуры указан от плюс сорока до минус пятидесяти. Диапазон указан конечно верно, но только для установленных светодиодов, которые без проблем работают в таких условиях.

Причиной поломки может быть блока питания, проверить его можно мультеметром

Но вот пусковой механизм, установленный в светодиодный прожектор с такими температурами, не справится, и чаще всего такие элементы, как контроллер или пусковой конденсатор просто замерзают и теряют свою возможность нормально работать пока полностью не отогреются.

Мигает, когда он включён

Причин такого явления может быть несколько:

Испорченный пусковой led конденсатор – его следует заменить, после чего led прожектор должен работать стабильно.
Плохой контакт или разрыв в проводах во включённом положении. Как было описано ранее, провода проверяются и заменяются в случае разрыва.

Мигает в выключенном состоянии

Это очень частая причина, которая случается в том случае, когда в качестве включателя используется механизм с подсветкой. Из-за подсветки часть тока может проскакивать к светодиодному прожектору из-за чего он мигает, по той же причине что и моргание совместно с датчиком движения.

Чтобы решить эту проблему следует либо напрямую подключить подсветку, либо по пути к проектору установить лампу накаливания, которая будет забирать весь ток на себя.

Другие причины

Очень часто причиной мигания может быть банальная ошибка при подключении, а именно перепутанные фаза и ноль. В таком случае достаточно их просто изменить местами после чего проблема должна пропасть.

Если ваш светодиодный прожектор проработал уже больше года и внезапно начал мигать, обратите внимание на состояние блока питания, обычно их срок службы составляет не больше года, из-за чего могут возникать различные световые эффекты и даже полное прекращение работоспособности

Почему мигает или основные неисправности led лампы

Если есть электронная схема, то есть вероятность, что что-то может выйти из строя.

Признаки неисправного прожектора:

прожектор не светит, хотя питание подключено;
мерцает светодиод;
тусклое свечение;
свет неестественного оттенка.

Ремонт всегда начинается с поиска неисправности.

Первое, что обычно делают профессионалы, – внимательный внешний осмотр:

Осматривается провод питания – нет ли переломов, обгорелой изоляции.
Осматривается корпус и светодиодная матрица – нет ли механических повреждений.
Разбирается прожектор и проверяется предохранитель.
«Прозваниваются» провода на наличие контакта от вилки до платы.
Осматривается печатная плата и электрические элементы на ней – на предмет механических повреждений или перегоревших элементов. Осматриваются контакты (нет ли окисной пленки).
Прибор включается в сеть, и измеряется напряжение на входе (переменное 220 В) и на выходе – там должно быть постоянное. Номинал в документации на прожектор. Можно проконтролировать напряжение в промежуточных точках (на контактах электролитического конденсатора и далее по схеме). Определяется неисправный элемент. Если есть деталь для замены, то выпаиваем неисправную и впаиваем годную.

Во время диагностики и работы с паяльником и измерительными приборами следует соблюдать правила техники безопасности, не перегревать контактные площадки. Во время впаивания полупроводниковых приборов пинцет должен держать ножку детали между контактной площадкой и элементом (чтобы не перегреть транзистор).

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Признаки мигания

Прожектор мигает из-за датчика движения

Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.

Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.

Причина моргания – погодные условия

Прожектор мигает во включенном состоянии

Прожектор мигает в выключенном состоянии

Режим свечения прожектора

Подсветка в выключателе

Как правильно отыскать причину?

Каждый пользователь должен помнить, что оперативность его действий по устранению мигания очень важна. Так как любая светодиодная лампа имеет ресурс на включение, который может быть выработан всего за несколько дней.

Кроме того, при повреждении проводки или ее изоляции может иметь место опасность для здоровья людей.

Наличие нескольких кабелей в одной штробе может привести к возникновению наведенного напряжения. Особенно сильным является воздействие проводки, предназначенной для питания мощного электроприбора

Сам поиск необходимо начинать с проверки правильного подключения фазового провода. Он всегда должен быть подсоединен к одному из контактов выключателя.

Если же обнаружится, что ток подходит к лампе подсветки, то это и будет причиной мигания. Проверку можно осуществить с помощью индикаторной отвертки, что может сделать каждый человек.

Когда этот этап пройден, а неисправность не устранена, следует заменить выключатель на аналогичное изделие без подсветки, вмонтировать маломощное сопротивление или использовать лампу накаливания. Если мерцание прекратилось, то можно считать, что человек справился с задачей.

Самым эффективным способом противодействовать миганию является покупка качественных ламп. Если нет желания тратиться, то необходимо проверять наличие скрытого мерцания у покупаемых дешевых аналогов. Что можно сделать быстро перемещая обычный карандаш, если силуэт не начнет двоиться, то лампа не предрасположена к миганию

Но, когда неполадка вновь проявила себя, следует выполнить осмотр проводки с целью выявления поврежденной изоляции, окислившихся контактов, проложенных рядом силовых кабелей и других проблем.

Которые и необходимо будет устранить даже если подобные операции окажутся трудозатратными и дорогостоящими. Так как только это сможет гарантировать отсутствие опасности здоровью людей.

Если же мерцание происходит во включенном положении выключателя, то изначально проверяется напряжение, его стабильность.

Когда параметры в норме, следует заменить светодиодную лампу на качественный аналог известного производителя. Которыми являются высокотехнологичные продукты компаний OSRAM, Philips и ряд других.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.
