Технические нормы дежурного освещения, правильная организация

Искусственное освещение

С древних времен человек научился освещать своё жилище с помощью огня. Со временем цивилизация развивалась, а с изобретением электричества искусственное освещение стало постепенно доступным для каждого дома или производства. Для реализации правильной системы в пространстве используют несколько видов ламп освещения — накаливания, люминесцентные или светодиодные.

Искусственный свет бывает нескольких видов, рассмотрим подробнее каждый из них.

Общий. Равномерное освещение пространства достигается с помощью распределения потолочных светильников на равном расстоянии по всей площади. Напряжение потолочных ламп, как правило, самое мощное, из представленных, на рынке. Производственные помещения освещают лампами дневного накаливания, расположенными на потолке. Такой способ обеспечивает нормальные показатели, необходимые для безопасной работы сотрудников на предприятии.В жилых помещениях общий свет локализован, как правило, в центре потолка. В домах большой площади потолочное освещение распределяют равномерно на несколько светильников, а также современные тенденции рекомендуют распределять верхнее искусственное освещение в нескольких уровнях.

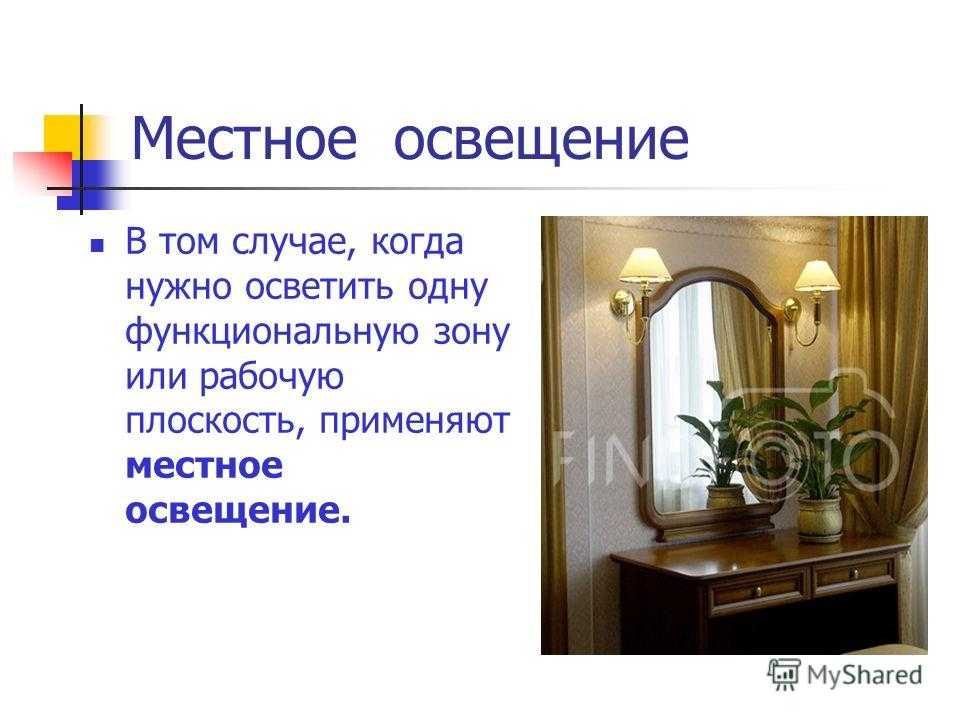

Местное. Наиболее комфортным считается освещение, которое называют местным или локальным. Источник, устанавливают непосредственно близко к рабочей зоне, например над обеденным столом, варочной поверхностью, раковиной на кухне. Для прихожей комнаты местным может быть светильник у зеркала, над вешалкой, у входной двери.Каждая комната квартиры требует своего расположения светильников, например, для спальни будет уместно повесить по бокам кровати небольшие настенные бра, в гостиной такой зоной становится мягкий уголок или рабочий стол с компьютером. Как правило, местный свет работает в узкой зоне направленного потока.

Местное освещение.

Комбинированное.Как для жилых помещений, так и для промышленных зданий, будет лучшим вариантом обустроить оба вида, чтобы иметь возможности пользоваться всеми способами доступного искусственного освещения. Таким образом, будут решены несколько задач: пространство будет освещено рассеянным искусственным с потолка, а для некоторых видов труда используют направленный искусственный поток, только при необходимости.

Варианты освещения LED светильниками

Уличное LED освещение. Яркое, мощное освещение готовыми (в сборе) светильниками антивандального исполнения со светодиодами различного типа и высокой IP (степенью защиты корпуса).

Уличный LED светильник

LED лампы для дома и офиса. Лампы, идущие на смену лап накаливания, галогенных и люминесцентных ламп. Имеют стандартные винтовые цоколи E 14 и E27 и цоколи GU5.3, GU10. (читать статью: Типы цоколей светодиодных ламп: маркировка, обозначение, фото)

Фото лампочки LED, цоколиФото лампочки LED, корпуса

LED подсветка, декоративная. Более известна как светодиодная лента.

Лента светодиодная синяя (Blue)

Светодиодные прожектора.

Фото прожектора LED

Grow light освещения для подсветки растений.

Фото LED подсветки растений

Фонарики с LED светом.

LED фонарик

Классификация систем освещения

В зависимости от источника света освещение бывает естественным, искусственным и совмещенным. Источник естественного (дневного) света – поток лучистой энергии солнца, доходящий до земной поверхности в виде прямого и рассеянного света. Естественное освещение является наиболее гигиеничным. Если по условиям зрительной работы оно оказывается недостаточным, то используют совмещенное освещение.

По конструктивному исполнению системы естественного освещения бывают боковые, верхние и комбинированные.

Система искусственного освещения может быть: общей, когда светильники размещены в верхней части помещения, и комбинированной, когда к общему освещению добавляется местное, причем общее освещение в системе комбинированного должно составлять не менее 10 % и не менее 200 лк при газоразрядных лампах или 75 лк при лампах накаливания. Местное освещение самостоятельно от общего не применяется.

По функциональному назначению искусственное освещение подразделяют на следующие виды: рабочее, аварийное, эвакуационное, охранное, дежурное, эритемное, бактерицидное.

Рабочее освещение обязательно во всех помещениях и на освещаемых территориях для обеспечения нормальной работы и движения транспорта. Оно обеспечивает нормируемое освещение на рабочих местах.

Эвакуационное освещение предназначено для эвакуации людей из производственных помещений при авариях и при отключении рабочего освещения; организуется в местах, опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, где работает 50 и более человек. Минимальная освещенность на полу основных проходов и на ступеньках должна быть не менее 0,5 лк.

Охранное и дежурное освещение должно обеспечивать несение дежурства и охраны в помещениях и на территории в нерабочее время.

Эритемное освещение используется для компенсации недостатка солнечного излучения. Оно стимулирует обмен веществ, кровообращение, дыхание и другие функции организма.

Бактерицидное освещение используется для обеззараживания воздуха помещений, например операционных в больницах.

Источники искусственного освещения.

В осветительных установках, предназначенных для освещения предприятий, применяют лампы накаливания и газоразрядные лампы.

Лампы накаливания относятся к тепловым источникам света. Нить накала под действием электрического тока нагревается до высокой температуры и излучает поток лучистой энергии. Лампы накаливания имеют низкую стоимость, удобны в эксплуатации, имеют низкую инерционность при включении, надежны при колебаниях напряжения и при различных метеорологических условиях, но имеют и ряд недостатков: малую светоотдачу 7–20 лм/Вт; преобладание в спектре желтых и красных излучений; малый срок службы (до 2000 ч); большой нагрев поверхности (до 140 0 С), делающий их пожароопасными.

Галогенные лампы накаливания наряду с вольфрамовой нитью содержат в колбе пары того или иного галогена (например, йода), который повышает температуру накала нити, т.е. светоотдачу, и практически исключает испарение, увеличивая срок службы лампы.

Газоразрядные лампы имеют ряд преимуществ перед лампами накаливания. Световая отдача их достигает 135 лм/Вт, срок службы – до 10000 ч, температура поверхности при работе 30–60 0 С, имеется возможность получения света в любой части спектра. Недостатки газоразрядных ламп: сложность включения в сеть, связанная с необходимостью применения специальных пусковых устройств; длительный период разгорания; зависимость светоотдачи от температуры окружающего воздуха; наличие радиопомех; значительная пульсация светового потока, что ведет к появлению стробоскопического эффекта.

Уменьшение пульсации светового потока достигается включением в разные фазы сети переменного тока трех ламп в светильнике; применением двухламповых светильников с искусственным сдвигом фаз; питанием током повышенной частоты.

Светильник

– это световой прибор, состоящий из источников света и осветительной арматуры. Осветительная арматура служит для перераспределения светового потока таким образом, чтобы его основная часть падала на заданную поверхность, обеспечивая защиту глаз человека от ослепления. Кроме того, арматура предохраняет источники света от воздействия среды, от повреждения.

Для люминесцентных ламп применяются преимущественно многоламповые светильники. Это дает возможность использовать специальные схемы включению ламп с целью уменьшения пульсации светового потока.

Источник

Особенности режима

Рабочий прибор

Дежурное освещение для различных помещений может обладать различными особенностями

Например, если брать во внимание дежурный режим света в больницах, то он приравнивается к эвакуационному. Согласно действующим нормам светильник дежурного типа (дс-19) должен устанавливаться на высоте от уровня пола, равной примерно 30 см.

Активация такого осветительного прибора происходит только после отбоя. Свет от него исходит мягкий и приглушенный. Его достаточно для того чтобы обеспечить минимальный уровень освещенности в коридорах больниц.
Это сделано для того чтобы свет от таких светильников не мешал спокойному сну больных, но позволял при необходимости свободно и быстро перемещаться по коридорам медперсоналу.
А вот для лечебно-профилактических помещений, предназначенных для размещения в них детей разных возрастных групп, светильник (к примеру, типа дс-19), следует устанавливать на высоте не менее 2,2 метров над

уровнем пола.

Дежурная лампа для дверного проема

Здесь оптимальным местом размещения осветительного прибора является дверной проем.

Для помещений, где пребывают совсем маленькие дети, дежурные светильники (типа дс-19) рекомендуется размещать на высоте 0,3 м от уровня пола. Но здесь необходимо помнить, что напряжение в сети должно находиться не выше 42 В.
И такие особенности имеются практически в каждом месте, где следует установить дежурный осветительный прибор.

Параметры лампочек

В первую очередь лампа характеризуется величиной потребляемой мощности (ватт). Лампы накаливания – привычные 40-60 Вт. Мощность светодиодных ламп для бытовых целей лежит в пределах от 1 до 15 Вт

Важно понимать, что потребляемая мощность характеризует только «скорость» расходования электроэнергии из сети, а не световой поток, который определяет, насколько ярко светит лампа

Световой поток измеряется в люменах и наиболее полно характеризует источник света с точки зрения его способности осветить помещение.

Цветовая температура

Ещё один важный параметр — коэффициент цветопередачи, который характеризует правильность восприятия цвета предметов при освещении лампой. Коэффициент цветопередачи должен быть указан на упаковке лампы и для светодиодных источников, предназначенных для внутреннего освещения, должен быть 80 Ra.

Не менее важный показатель — срок службы. Рекомендуется использовать лампы известных и проверенных производителей, иначе срок службы рискует не соответствовать заявленному.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Первые электрические лампочки

Первые лампы освещения появились в конце девятнадцатого века. Для получения света было использовано сопротивление металла. Эти лампы накаливания, название которых связано с принципом работы, функционируют следующим образом.

В них электрический ток нагревает металл до высокой температуры. По мере увеличения температуры металл сначала приобретает темно-красный цвет, но при ее дальнейшем росте он желтеет, а затем белеет. При этом видимого света становится все больше и больше. Для получения максимально высокой температуры и наибольшего количества света лампы накаливания снабжены колбой, из которой откачан воздух.

Для применения в лампочке наиболее эффективной формой металлического проводника является спираль. Она позволяет уменьшить место, занимаемое проводником. Но чтобы достичь наиболее высокой температуры, необходимы особые свойства металла. Он должен быть максимально тугоплавким. По этой причине спирали ламп накаливания изготавливаются из вольфрама.

Несмотря на то, что уже прошло более ста лет с появления первой электрической лампочки и появились новые разновидности ламп, принцип получения света путем простого нагрева вольфрамовой спирали до сих пор востребован.

Современные лампы, работающие по принципу накаливания спирали, весьма разнообразны по своим размерам и мощности. Их главное преимущество – минимальная себестоимость, основанная на простом устройстве. При включении этих лампочек сразу же достигается максимальная освещенность пространства. Они могут работать в широком диапазоне температур. По этим причинам лампочки накаливания – основные осветительные приборы в системах аварийного освещения. Несмотря на разнообразные формы и размеры, все они устроены одинаково.

Устройство лампы накаливания

Принцип излучения света раскаленной вольфрамовой спиралью усовершенствовался, воплотившись в галогенных лампочках. Если обычная лампочка имеет ограниченный ресурс из-за испарения вольфрама, в галогенных лампочках этот недостаток устранен благодаря использованию галогенных соединений-восстановителей. Они позволили увеличить температуру спирали и, соответственно, яркость лампочки. При этом ресурс ее также вырос.

Но нагрев и связанное с этим тепло, в большом количестве излучаемое раскаленной спиралью, также увеличились. Чтобы получить больший световой поток от лампочки при меньшей температуре и расходе электрической энергии, надо изменить принцип создания света.

Модели галогенных лампочек

Преимущества использования

Применение в помещениях осветительных приборов дежурной модификации, особенно типа дс-19 ухл4-1, позволит вам добиться многих однозначных преимуществ:

Светильник дс-19 ухл4-1

• значительная экономия в плане потребления электроэнергии. Дежурное освещение и нормы светового потока для него позволяют сэкономить на электричестве примерно в 2,5 раза;
• отсутствует необходимость в установке дополнительного оборудования и обеспечения лишнего обслуживания;
• нет потребности в проведении специальной утилизации;
• наличие высокого показателя индекса цветопередачи;
• отсутствие негативных световых визуальных эффектов. Например, пульсации светового потока. Именно этот эффект считается самым вредным для глаз, из-за которого происходит быстрое снижение остроты зрения;
• стоимость такого оборудования полностью компенсируется качеством работы лампы, а также уровнем светового потока, которая она создает при своей работе.

Кроме того, многие осветительные приборы данного типа отличаются длительным сроком эксплуатации. К примеру, светильник дс-19 ухл4-1 может проработать свыше 50 000 часов.
Если в качестве источника света выбраны светодиоды, то здесь должна использоваться специальная защита диодов. Она гарантирует бесперебойную работу осветительного прибора, причем даже в ситуации перегорания одного из светодиодов.
Наличие простой конструкции ламп дает возможность быстрого монтажа на различные поверхности, включая труднодоступные места.

Индекс цветопередачи

Третий параметр качества – индекс цветопередачи.

Все светильники в офисе должны иметь Ra в пределах 80. Это не художественная галерея или магазин с продуктами, где Ra или CRI требуется более 90.

Поэтому здесь переплачивать за этот показатель не стоит.

Немаловажный фактор для офисного светильника – отсутствие
слепящего эффекта. Достигается это специальными рассеивателями типа:

колотый лед

призма

опал

Последний, матовый рассеиватель задерживает больше всего люмен и его эффективность самая низкая. Если есть возможность выбора, то лучше покупайте более прозрачные модели призма, микропризма.

При одинаковой мощности они дадут в комнате больше света.
В квадратных “Армстронгах” хороший результат показывают бипараболические
решетки.

Благодаря большому защитному углу отражения они
ликвидируют слепящий эффект во всех направлениях.

Ошибка №7
Не покупайте модели без какой-либо защиты или рассеивателя, имеющих просто стеклянную прозрачную поверхность.

Они хоть и дают намного больше света, зато будут
постоянно “бить по глазам”.

Сотрудник, который 8 часов проведет рядом с такой
светоточкой, весь вечер у себя дома будет иметь проблемы с глазами. Это все
равно что кратковременно без щитка посидеть возле сварщика.

Как организовать

Светильники на рабочем месте

От параметров осветительных приборов во многом зависит то, насколько уровень освещенности будет хорош для человеческого зрения. Для того чтобы рабочий мог эффективно выполнять свою работу, на его рабочем месте или вблизи станков должно быть установлено правильное МО.

Все требования, которым должно отвечать устройство местной подсветки, прописаны в специальных нормативных актах и другой документации (например, в СНиП). Каждое помещение на производстве имеет свои требования к уровню освещенности, как общего, так и местного типа освещения. По этим документам установлено, что устройство системы МО (все ее светильники) должны питаться от сети с напряжением не более 36 В. Таким образом, если вы будите использовать лампы накаливая, то они должны быть маломощными. Они могут использоваться также для подсветки коридоров. А вот светодиодные светильники в этом плане подойдут как нельзя лучше.
При этом требования, предъявляемые для станков или рабочего места, в зависимости от вида работы, могут между собой иметь значительные различия.

Защитная арматура на лампе

Требования к лампам, входящие в устройство системы МО, таковы:

• наличие возможности направлять световой поток. Для этого такие лампы имеют шарнир для свободного поворота плафона с источником света;
• наличие защитной арматуры для того чтобы предупреждать ослепление работника за его рабочим местом. Это касается и станков;
• для создания местной подсветки на станках к его суппорту прикрепляют кронштейн для монтажа осветительного прибора. В такой ситуации лампа не будет мешать работе, но при этом она станет создавать достаточный уровень освещенности.

Зная эти требования, можно без особых проблем создать оптимальный уровень местной подсветки.

Выбор светильников в офис

Ошибка №4
При подборе светильников в офис забудьте как страшный сон устаревшие модели с люминесцентными трубками Т-8, Т5 и т.п.

Самые популярные из них, это конечно квадратные ЛЛ 4*18Вт
для потолков типа Армстронг со световым потоком 3250Лм.

И главная проблема здесь не в повышенном
энергопотреблении (85-90Вт в час). Оно конечно в 2-3 раза больше, чем у
светодиодных.

И не в меньшем сроке эксплуатации + больших расходах на
одну светоточку.

Окупаемость у светодиодов наступает после 1 года работы. Вся беда в том, что подобный свет создает такие пульсации, невидимые глазом, после которых вас постоянно будут беспокоить головные боли.

Поэтому в офис выбирайте только современные модели на
светодиодах. При этом обходите стороной все что дешевле 1300-1500 рублей. Плюс
смотрите на гарантию.

Реальный срок – 3-5 лет. Тем, кто говорит о больших
годах, не верьте.

Блоки питания у них все равно выходят из строя намного раньше.

Что касается экономии света, то при использовании
датчиков движения в коридорах и отдельных комнатах в определенные временные
промежутки (вечером, когда в офисе мало народу), можно снизить
энергопотребление еще на 50-60%.

Кроме того, путем встраивания малогабаритных аккумуляторных блоков питания, все светодиодные офисные светильники можно превратить в аварийное освещение, которое по правилам пожарной безопасности должно присутствовать в здании в обязательном порядке.

Ошибка №5
При этом крайне не рекомендуется применять точечные светильники.

Это уже прошлый век не только для офисных помещений, но и для дома.

Такие миниатюрные таблетки никогда не создадут
нормального уровня освещения, не говоря уже о хлопотах, связанных с их
обслуживание и ремонтом.

Для того, чтобы свет был комфортным и безопасным,
недостаточно просто купить самые дорогие экземпляры.

Раньше считалось как? Создай необходимое количество света
на конкретной поверхности и все будет ОК.

Сейчас подходы несколько изменились. Безусловно, правила
по количеству и качеству света никто не отменял, однако к ним добавились и
другие требования.

Это можно назвать человеко-ориентированностью света.
Когда светильник управляет биоритмами и помогает повысить работоспособность.

Причем сотрудники этого даже не замечают, все происходит
естественным образом.

Вывод

Если вы хотите организовать точечное освещение в подвесном потолке в ванной комнате, можете взять 12-вольтовые светодиодные лампочки с блоком питания. Они отлично выдерживают влажность, и такое напряжение более безопасное.

Если не готовы заморачиваться с дополнительными комплектующими, берите обычные светодиодные лампочки на 220 В. Для организации точечного освещения можно взять изделия софитовой формы соответствующей цветовой температуры.
