Зенитные фонари для дымоудаления: обзор популярных моделей с фото

Каркас стеклянной крыши

Рамы прозрачных крыш из стекла или поликарбоната могут изготавливаться из алюминиевых сплавов, стали или полимеров. Крупногабаритные конструкции монтируются только на прочных стальных рамах. Полимерное основание значительно снижает цену зенитного фонаря. Однако, несмотря на высокие антикоррозийные характеристики, такое основание возможно использовать только в регионах с тёплым климатом. При сильных морозах у полимеров снижается прочность.

Чаще всего несущее основание зенитных фонарей на промышленных зданиях изготавливается из алюминиевого профиля. Его высокая надёжность при малом весе не создаёт особой нагрузки на фундамент и несущие стены здания. В процессе взаимодействия алюминия с атмосферным кислородом на его поверхности образуется защитная антикоррозийная самовосстанавливающаяся плёнка. Поэтому даже неокрашенная рама из алюминия прослужит десятки лет. К тому же алюминиевые сплавы экологически безопасны. При нагреве такая конструкция не выделяет ни канцерогенов, ни тяжёлых металлов, ни других отравляющих веществ. Обладая низким коэффициентом линейного расширения, алюминий сводит к нулю вероятность образования внутренних напряжений, приводящих к обрушению прозрачного купола.

Зенитные фонари. Область применения

Зенитные фонари применяются для устройства естественного освещения/вентиляции помещений общественных и производственных зданий, мансардных этажей жилых зданий.Выбор вида, конструктивного решения фонарей и способа их размещения в покрытии зданий производится на основании технико-экономического сравнения различных вариантов с учетом архитектурно-композиционного решения здания или сооружения и особенностей выполняемых в них технологических процессов.

Конструктивное решение фонарей и их расположение в покрытии здания или сооружения должно обеспечивать:

нормируемое значение коэффициента естественного (или совмещенного) освещения в помещении;
поддержание, в комплексе с системой отопления и вентиляции, необходимых параметров температуры и скорости движения воздуха в рабочей зоне и воздухообмена в помещении;
надежность эксплуатации в течение расчетного срока;
ремонтопригодность и удобство в эксплуатации.
Зенитные фонари классифицируются по конструктивным решениям — глухие (не открывающиеся) и открывающиеся.

Глухие зенитные фонари

Основная функция — естественное дополнительное освещение.

Общий вид зенитного фонаря с заполнением из акрила

Основание (прямое или наклонное) — оцинкованная сталь
Светопропускающее заполнение — купол из акрила
Пароизоляционный слой*
Теплоизоляция основания*
Водоизоляционный ковер*
*- в комплект поставки не входят

Общий вид зенитного фонаря с заполнением из сотового поликарбоната

Основание (прямое или наклонное) — оцинкованная сталь
Светопропускающее заполнение — сотовый поликарбонат
Пароизоляционный слой*
Теплоизоляция основания*
Водоизоляционный ковер*
*- в комплект поставки не входят

Открывающиеся зенитные фонари

Основная функция — естественное дополнительное освещение и вентиляция

Открывающиеся зенитные фонари с ручным приводом

Общий вид зенитного фонаря с ручным приводом

Основание (прямое или наклонное) — оцинкованная сталь
Светопропускающее заполнение — купол из акрила
Ручной привод
Алюминиевая рама
Пароизоляционный слой*
Теплоизоляция основания*
Водоизоляционный ковер*
*- в комплект поставки не входят

Открывающиеся зенитные фонари с электрическим приводом

Общий вид зенитного фонаря с электрическим приводом

Основание (прямое или наклонное) — оцинкованная сталь
Светопропускающее заполнение — купол из акрила
Электрический привод, 230 В
Алюминиевая рама
Пароизоляционный слой*
Теплоизоляция основания*
Водоизоляционный ковер*
*- в комплект поставки не входят

Люки для выхода на крышу

Основная функция — обеспечение прохода на крышу.Дополнительная функция — естественное освещение.

Общий вид люка для выхода на крышу

Основание (прямое или наклонное) — оцинкованная сталь
Газовая пружина
Ручка и замок с ключом
Алюминиевая рама
Светопропускающее заполнение — купол из акрила
Пароизоляционный слой*
Теплоизоляция основания *
Водоизоляционный ковер*
*- в комплект поставки не входят

Что такое и для чего нужны зенитные фонари

Зенитные фонари устанавливаются на крыше и похожи на мансардные окна, но имеют бо́льшие размеры, сложную конструкцию и чаще всего объемную форму. Они успешно используются в промышленных зданиях, офисных и торговых центрах, спортивных сооружениях, зимних садах. Основное назначение зенитных фонарей — обеспечение естественного освещения в помещениях. В настоящее время существует много разновидностей осветительных приборов, но все они оказывают определенное негативное воздействие на человека. Только солнечный свет является оптимальным для сетчатки глаз, поэтому зенитный фонарь относится не только к эффективным, но и полезным для здоровья изделиям.

Светопрозрачные потолочные конструкции пропускают на 50% больше света, чем стандартные вертикальные окна, поэтому параллельно достигается экономия электроэнергии. В дополнение к этому за счет использования разных материалов можно добиться определенной фильтрации естественного освещения. Еще одно направление использования подобных конструкций — вентиляция помещений. С этой целью используются зенитные фонари для дымоудаления и вентиляции.

Преимущества и недостатки

Очевидно, что проделанные в стенах окна эффективно освещают только небольшую часть помещения у самой наружной стены. При этом они могут быть загорожены деревьями, близкорасположенными зданиями либо иметь северную ориентацию, что значительно сокращает поступление естественного света. Зенитные фонари работают гораздо более результативно, поскольку они:

Расставляются по всей площади помещения.
Обеспечивают максимальную освещённость независимо от ориентации по сторонам света и времени дня.
Ничем не могут быть загорожены в принципе. Единственное исключение — снег, но конструкция фонаря обеспечивает сдувание хлопьев даже при слабом ветре. Если же снежный покров всё-таки образовался, его легко можно растопить тепловой пушкой.

Освещение помещения естественным светом в достаточном количестве даёт два положительных эффекта:

Сокращаются энергозатраты на освещение искусственное, а значит экономятся средства.
Находящиеся в помещении люди меньше устают от искусственного освещения, которое, в отличие от естественного, всегда негативно влияет на глаза. Это положительно сказывается, во-первых, на их здоровье, а во-вторых — на производительности труда.

Фонари располагаются в самом верху, а ведь именно туда в результате конвекции устремляются тёплый отработанный воздух и горячий дым. Таким образом, можно значительно сократить мощность систем вентиляции и дымоудаления, а в ряде случаев — и вовсе без них обойтись.

Вместе с тем, после установки фонаря нужно быть готовым к некоторым нежелательным моментам:

На крыше появляется слабое место: светопропускающее покрытие может быть разбито крупным градом или тяжёлым предметом, упавшим во время урагана. Правда, на современном этапе применяются достаточно прочные материалы, способные выдержать подобные нагрузки (бронированное стекло и др.).
Увеличиваются теплопотери через крышу: даже самые энергосберегающие виды прозрачных материалов все равно имеют гораздо большую теплопроводность, чем толстый слой минеральной ваты или пенопласта, который находился бы на месте фонаря при его отсутствии.
За качественный и прочный фонарь придётся выложить значительную сумму.

Преимущества и недостатки

Расставляются по всей площади помещения.
Обеспечивают максимальную освещённость независимо от ориентации по сторонам света и времени дня.
Ничем не могут быть загорожены в принципе. Единственное исключение — снег, но конструкция фонаря обеспечивает сдувание хлопьев даже при слабом ветре. Если же снежный покров всё-таки образовался, его легко можно растопить тепловой пушкой.

Освещение помещения естественным светом в достаточном количестве даёт два положительных эффекта:

Сокращаются энергозатраты на освещение искусственное, а значит экономятся средства.
Находящиеся в помещении люди меньше устают от искусственного освещения, которое, в отличие от естественного, всегда негативно влияет на глаза. Это положительно сказывается, во-первых, на их здоровье, а во-вторых — на производительности труда.

Вместе с тем, после установки фонаря нужно быть готовым к некоторым нежелательным моментам:

На крыше появляется слабое место: светопропускающее покрытие может быть разбито крупным градом или тяжёлым предметом, упавшим во время урагана. Правда, на современном этапе применяются достаточно прочные материалы, способные выдержать подобные нагрузки (бронированное стекло и др.).
Увеличиваются теплопотери через крышу: даже самые энергосберегающие виды прозрачных материалов все равно имеют гораздо большую теплопроводность, чем толстый слой минеральной ваты или пенопласта, который находился бы на месте фонаря при его отсутствии.
За качественный и прочный фонарь придётся выложить значительную сумму.

Варианты исполнения

Исполнение зенитных фонарей может быть следующим:

Материал светопропускающего заполнения – силикатное стекло, акрил, поликарбонат. Заполнение может быть прозрачным, матовым, разных оттенков, число слоёв также варьируется.
Материал основания точечных и линейных фонарей – металл (нержавеющая или оцинкованная сталь), стеклопластик, дерево.
Материал рамы, створки точечных и линейных фонарей – ПВХ, алюминий с термовкладышами, дерево. Каркас возвышающихся конструкций чаще всего выполняют из алюминия, для крупных сооружений дополнительно используют стальной профиль.
Система открывания створки – ручная, механическя, электронная (оборудованная различными датчиками, дистанционным пультом).

Другие статьи

Технология монтажа зенитных фонарей

Зенитные фонари – дополнительный источник естественного света в доме. Их оборудуют на крыше непосредственно над жилым помещением. Незначительно возвышенные точечные конструкции можно установить своими руками. Если планируется размещение панельного или ленточного зенитного фонаря, полностью застеклённая кровля, работу должны выполнять профессионалы.
Крепление стеклянного ограждения

Стекло позволяет создавать визуально лёгкие, невесомые парапеты, ограждающие лестничные марши, балконы, террасы, а также конструкции, разграничивающие пространство в помещениях.
Как устанавливать алюминиевые окна

Окна из алюминия – хорошая альтернатива пластиковым системам. Их преимущества – высокая прочность, пожаробезопасность, устойчивость к взлому, возможность ремонта отдельных элементов профиля. Алюминиевые конструкции наиболее долговечны, если выбрать качественный профиль и чётко соблюдать правила монтажа
Алюминиевые конструкции: разновидности и преимущества

Светопрозрачные конструкции на основе алюминиевого профиля широко применяются в оформлении фасадов и крыш современных офисных зданий, для остекления частных жилищ, при строительстве различных объектов малой архитектуры в городской и загородной среде

Особенности конструкции

Заявить, что зенитные фонари – абсолютное новшество, нельзя. Даже в советские годы на огромных торговых центрах появлялись подобные конструкции. Вспомнить следует и западный пример: Капитолий Вашингтона – яркое и доступное каждому представление о традиционности подобного решения. Хотя на каждом шагу фонари, безусловно, не встретишь.

Характеристика зенитных фонарей:

естественный и гарантированный световой поток, направленный на помещение весь световой день;
замена окон там, где по разным причинам сами окна исключены;
природный воздухообмен без устройства вытяжных систем;
дымоудаление при пожаре – момент безопасности;
декоративное освещение, если используется цветной поликарбонат или витражная пленка.

Большой плюс зенитных фонарей – экономия электроэнергии. На освещение и вентиляцию пришлось бы потратить больше денег, если бы не установка таких фонарей. Мир стремится выйти из эры потребления, поддерживает естественность, безопасное использование природных ресурсов как замена их же применения, но уже с уроном для природы. Зенитные фонари – яркий образец того, как экономить на электричестве и установке модной, дорогой и не особенно сложной с точки зрения техники системы освещения.

В конструктивной основе зенитных объектов находятся легкие профили из алюминия и светопрозрачные панели. Проекты создаются по эксклюзивным чертежам, появляются геометрические формы, не самые привычные углы наклона.

Зенитные фонари – это нестандартная архитектурная конструкция. Солнечного света, проходящего через нее, достаточно, чтобы осветить десятки квадратных метров. Ленточные виды и вовсе позволяют днем отказаться от любой дополнительной подсветки.

Если речь идет не о жилом доме, а, например, о торговом комплексе, все больше владельцев рассматривает установку фонарей как хорошую систему безопасности. В случае с противопожарными моделями конструкция имеет металлические профили, определенным образом армированные, и огнестойкие стеклопакеты. Есть в таких системах и термодатчики, и вентлюки на автоматике.

Это интересно: Крышный вентилятор дымоудаления: виды, конструкция, выбор

Монтаж зенитных фонарей

Высококвалифицированные специалисты нашей компании с легкостью выполнят монтаж зенитных фонарей любой сложности. Данные системы имеют своеобразную выпуклую форму, которая принимает свет от самого яркого сектора небосвода. В отличие от конструкций, где проемы расположены вертикально, зенитный фонарь увеличивает световую активность в два раза.

В данную конструкцию входят:

защитная сетка;
утепленный опорный контур;
механизмы открывания (если они предусмотрены).

Чаще всего выполняются конструкции, где открывающиеся створки отсутствуют. Свет проникает через стеклопакеты, стекло (обычное или профильное), стеклоблоки, или полимерные материалы. Установка зенитных фонарей может быть осуществлена на любое кровельное покрытие. Высококлассные мастера нашей компании выполнят монтаж конструкции в наикратчайшие сроки, а качество их работы Вас приятно удивит.

Основные плюсы данных систем заключаются в следующем:

расширяются как архитектурные, так и технологические возможности строительства;
решается проблема естественного освещения;
сокращаются теплопотери;
обеспечивается проветривание;
решается проблема дымоудаления через систему люков и подключения их посредством электроприводов к пожарной сигнализации;
снижаются эксплуатационные расходы.

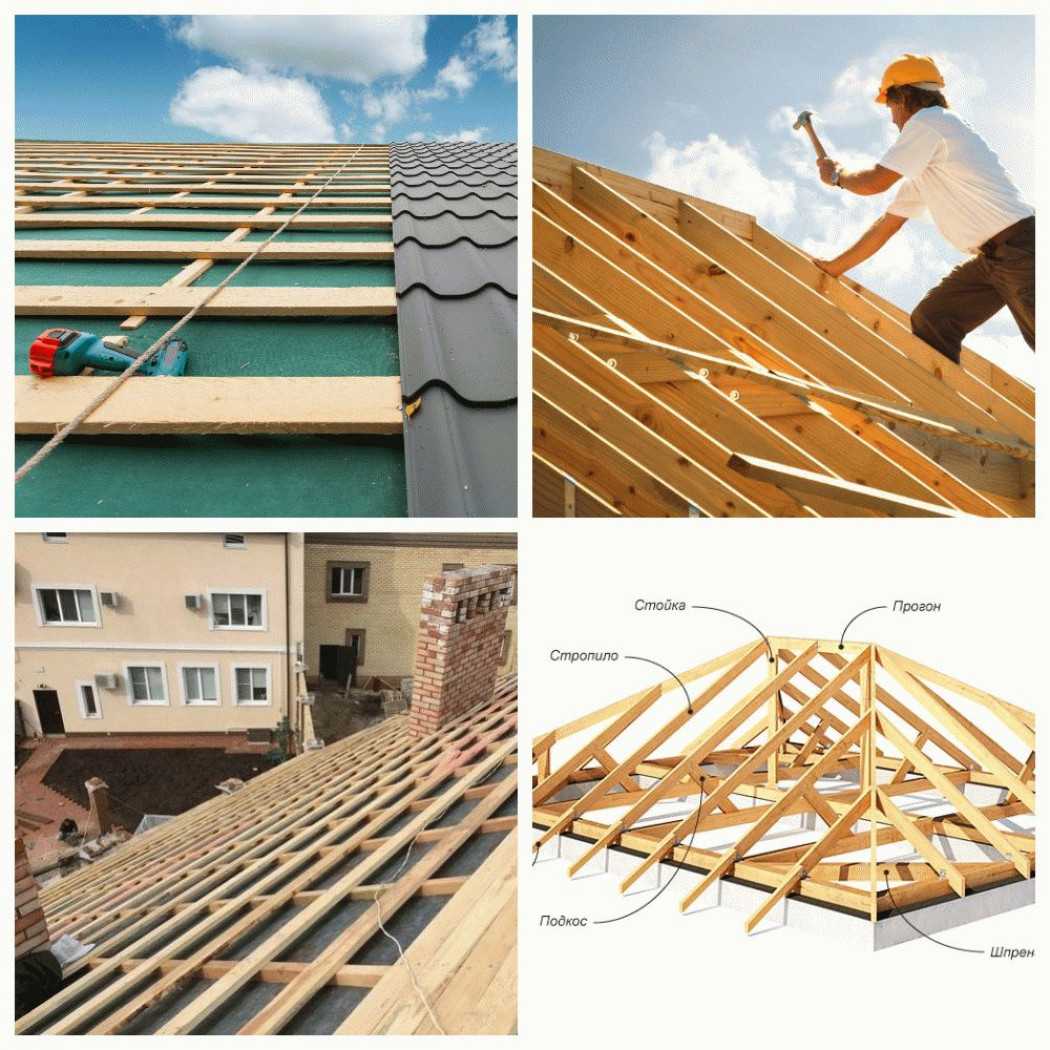

Наши работы

Что такое зенитный фонарь

Мы привыкли ассоциировать слово «фонарь» с искусственным освещением, но зенитный фонарь к этой категории осветительных приборов как раз и не относится. Такое устройство – просто окно той или иной формы, установленное на крыше здания, направленное вверх (отсюда и название «зенитный»).

Почему фонарь? Во-первых, фонарь – не все, что светит. Прозрачный колпак, скажем, самолета-истребителя – тоже фонарь. А, во-вторых, зенитный фонарь создает освещение, но не искусственное, а естественное. Ведь он прозрачный. В таком «окне» всегда «южная сторона» и солнышко.

Кроме своей основной функции – освещения, устройство очень удобно использовать для проветривания помещения, а в случае пожара — для удаления дыма. Расположение в самой верхней точке здания обеспечивает великолепную тягу и быстрое проветривание даже самых больших объемов

Это особенно важно для производственных зданий и помещений с большим скоплением людей

Зенитные фонари

Компания «Tyga» осуществляет изготовление и монтаж зенитных фонарей по самым привлекательным ценам в Москве. Зенитный фонарь в кровле способен решить проблему дефицита дневного освещения в осенне-зимний период года. Зенитные фонари представляют собой светопрозрачную конструкцию, которая отличается эстетичностью и безопасностью.

Как правило, такие конструкции монтируются на крышах торговых центров, промышленных зданий и коттеджей. Зенитные фонари промышленных зданий способны сократить расходы на электроэнергию, благодаря увеличению притока естественного света.

Конструкция зенитных фонарей имеет особую форму, где поверхности наклонены под углом около сорока пяти градусов к поверхности крыши. Это позволяет обеспечить прохождение максимального света и не накоплять снег в зимний период года. Благодаря установке таких сооружений поступление света в помещение увеличивается на пятьдесят процентов, если сравнивать с привычным освещением с вертикальным остеклением.

Современные конструкции изготавливаются по технологиям, которые исключает протекание и обеспечивают эффективную теплоизоляцию. Среди преимуществ таких сооружений нужно отметить следующие:

уменьшение расходов на электричество,
увеличение естественной освещенности на пятьдесят процентов,
привлекательный внешний вид,
эффективная защита от уф-излучения,
повышение пожарной безопасности,
обеспечение дополнительной вентиляцией.

Производство, изготовление и остекление зенитных фонарей по приемлемой цене в Москве

Компания «Tyga» осуществляет производство и остекление зенитных фонарей по самой низкой цене в Москве. Опорную часть конструкции делают из стального или алюминиевого профиля. Прозрачная часть представлена стеклопакетами из профильного, органического или силикатного стекла. Кроме того, может использоваться полиэфирный стеклопластик.

Для отдельного проекта материалы изготовления выбираются по согласованию с заказчиком. На этапе разработки проекта учитываются климатические особенности региона, архитектурные особенности крыши и прочие параметры.

Качество изготовления и монтажа определяет эксплуатационный срок конструкции и её функциональность. Перед тем, как начать проектировку должна быть определена форма сооружения. Она может быть квадратной, пирамидальной, арочной, круглой, многогранной, двускатной или плоской. Помимо прочего, нужно определится, необходимо ли делать конструкции глухой или предусмотреть открывающиеся створки для вентиляции и дымоудаления.

Зенитные фонари.

ООО «Алюминиевые системы» специализируется на изготовлении и монтаже зенитных фонарей, атриумов и светопрозрачных кровель. Как и при установке теплых окон из алюминия, наши опытные специалисты применяют передовые технологии и современные материалы.

Очень часто зенитные фонари используются для естественного внутреннего освещения в зданиях. В больших промышленных зданиях, зенитные фонари имеют очень большие преимущества, потому что это естественный и солнечный свет который без труда проникает через светопрозрачные конструкции. Благодаря зенитным фонарям появляется возможность сокращения расходов на электроэнергию и расходами, связанными потреблением тепловой энергии. ООО «Алюминиевые системы» качественно и быстро смонтирует зенитные фонари на любом участке кровли.

Технология монтажа и ремонт

Поставить самостоятельно зенитный фонарь задача вполне осуществимая. Начинается процесс с подготовки проема, в который будет монтироваться блок, затем следует собственно установка, настройка открывающихся элементов и управления. Процедура возможно только в постройках без чердака, либо, если он используется как жилье.

Подготовка

Кровельное покрытие очищается от мусора, после чего в нем делаем проем соответствующего размера. В идеале, проем должен быть учтен еще в проекте крыши, это исключило бы нарушения в ее жесткости

Если же проем делается уже в готовой конструкции, важно не нарушить несущие балки, из-за чего в таких случаях проем размещают между ними

Установка стакана

Монтажный стакан выполняет функцию связующего элемента между каркасом купола и крышей. Его ставят по внутреннему периметру проема и уже в него будет монтироваться внешняя рама фонаря. Промежуток между стаканом и проемом утепляется и герметизируется.

В качестве утеплителя чаще используют плотный пенополистирол или вспененный полиэтилен, который сверху покрывают водонепроницаемым слоем битумной мастики.

На данном этапе важно контролировать точность установки стакана, поскольку он непосредственно влияет на светопроницаемость будущей конструкции

Монтаж рамы

Рама ставится внутрь стакана и фиксируется в нем посредством специально предусмотренных элементов, что в результате позволяет получить цельный герметичный блок. После установки в конструкции не должно быть каких-либо сквозных просветов между рамой и стаканом, в противном случае возможно протекание. Дополнительно периметр каркаса фонаря герметизируется комплектным уплотнителем.

Остекление

Модели без возможности открытия заполняются стеклопакетами, которые крепятся непосредственно к раме. На распашные зенитные фонари устанавливаются створки. Они навешиваются на петли, затем фурнитура регулируется для обеспечения плотности притвора в закрытом положении. После чего ставят привода открывания (если они предусмотрены) и настраивают дистанционное управление.

О монтаже зенитных фонаре смотрите в нашем видео:

Система вентиляции

Система естественной вентиляции с помощью зенитных фонарей для дымоудаления

Дополнительное оснащение люков выхода на кровлю электроприводными устройствами с функцией открывания-закрывания позволяет организовать в помещениях систему естественной вентиляции. Теплый, отработанный воздух поднимается вверх и выходит через приоткрытые кровельные зенитные фонари, что создает приток свежего воздуха снаружи. Очевидно, что таким образом обеспечивается также существенная экономия электроэнергии, ведь затраты на эксплуатацию системы естественной вентиляции значительно ниже расходов на эксплуатацию традиционной приточно-вытяжной системы.

Зенитные фонари применяются для устройства естественного освещения / вентиляции помещений общественных и производственных зданий, мансардных этажей жилых зданий. Выбор вида, конструктивного решения фонарей и способа их размещения в покрытии зданий производится на основании технико-экономического сравнения различных вариантов с учетом архитектурно-композиционного решения здания или сооружения и особенностей выполняемых в них технологических процессов. Конструктивное решение фонарей и их расположение в покрытии здания или сооружения должно обеспечивать:

нормируемое значение коэффициента естественного (или совмещенного) освещения в помещении;
поддержание, в комплексе с системой отопления и вентиляции, необходимых параметров температуры и скорости движения воздуха в рабочей зоне и воздухообмена в помещении;
надежность эксплуатации в течение расчетного срока;
ремонтопригодность и удобство в эксплуатации.

Зенитные фонари классифицируются по конструктивным решениям — глухие (не открывающиеся) и открывающиеся. Зенитные фонари предназначены для установки на кровлях с уклоном до 5°, выполненных с применением водоизоляционного ковра из рулонных полимерных или битумно-полимерных материалов.

Особенности монтажа

Зенитные фонари устанавливаются в зданиях, не имеющих чердачного помещения. На первом этапе в скате крыши выполняется монтажный проем. Надежней всего его предусмотреть еще при проектировании дома. Это позволит избежать повреждения несущих элементов крыши. Затем выполняется установка основания. При этом обязательно наличие водонепроницаемого и теплоизолирующего слоя между основанием и кромкой проема. Для этого можно использовать вспененный полиэтилен или битумную мастику.

После установки основания монтируется рама

При этом важно обеспечить герметичность конструкции. Для этой цели используется резиновый уплотнитель

На следующем этапе устанавливается светопропускающее заполнение. Важно правильно выполнить регулировку фурнитуры для открывающихся конструкций, чтобы обеспечить плотный прижим створки зенитного фонаря в закрытом положении.

В последнюю очередь устанавливается дистанционный механизм открывания, если конструкция предусматривает его наличие. При последовательном и аккуратном выполнении всех перечисленных выше действий зенитные фонари будут надежно выполнять свои функции в течение длительного времени.
