Монтаж потолков грильято: этапы установки

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

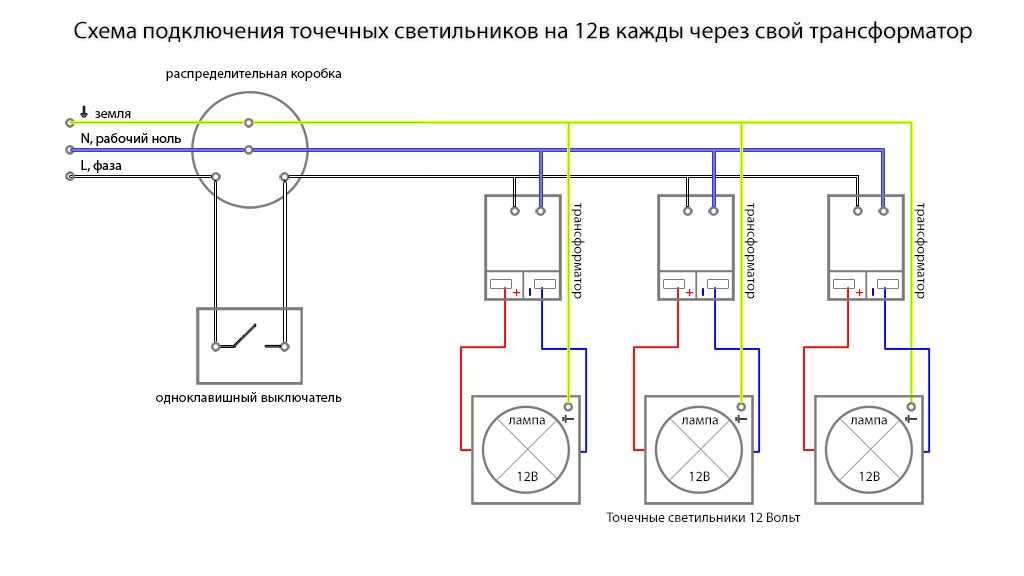

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;

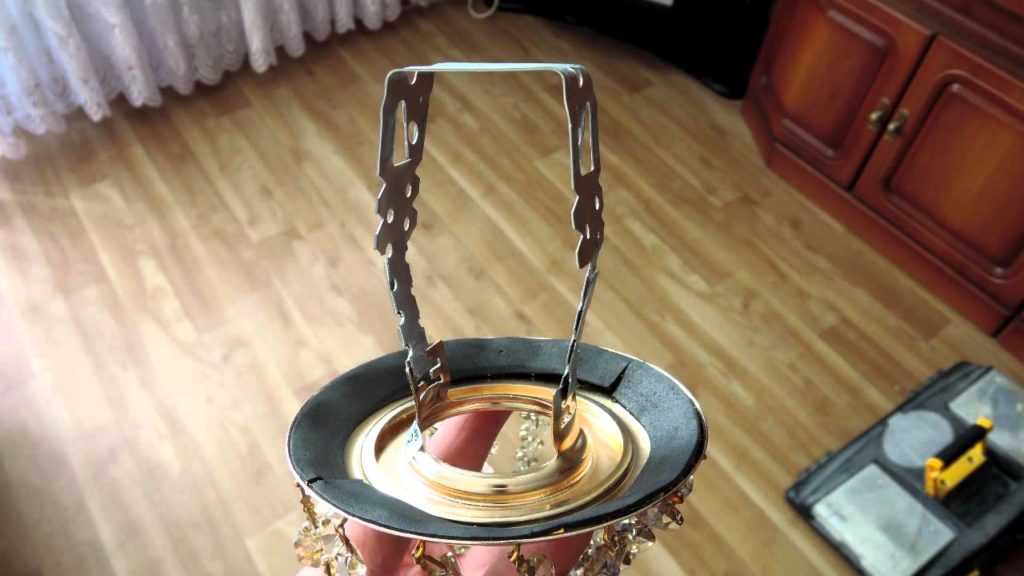

• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

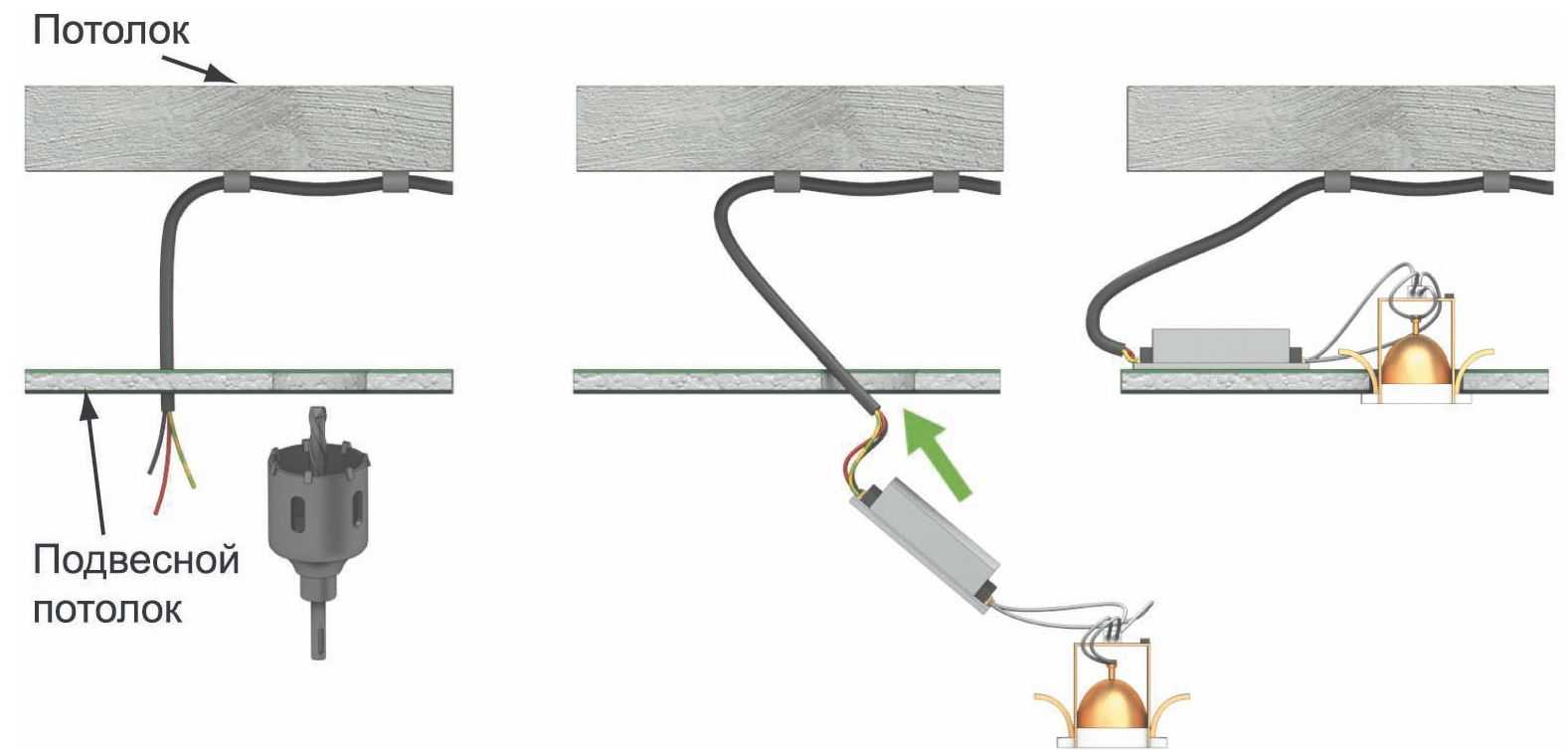

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

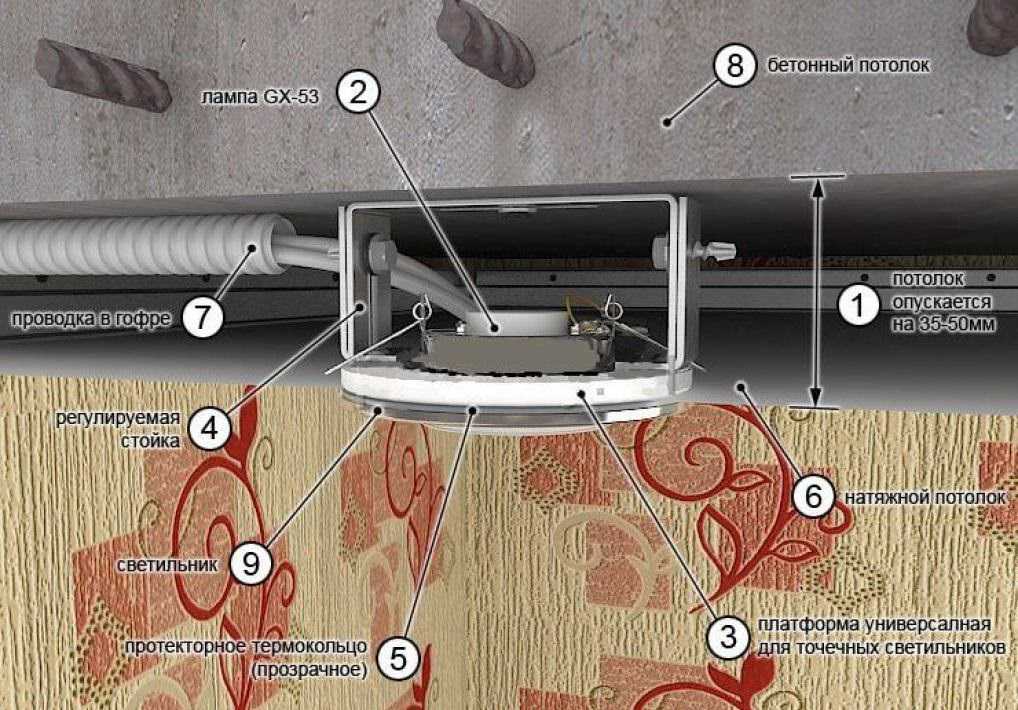

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

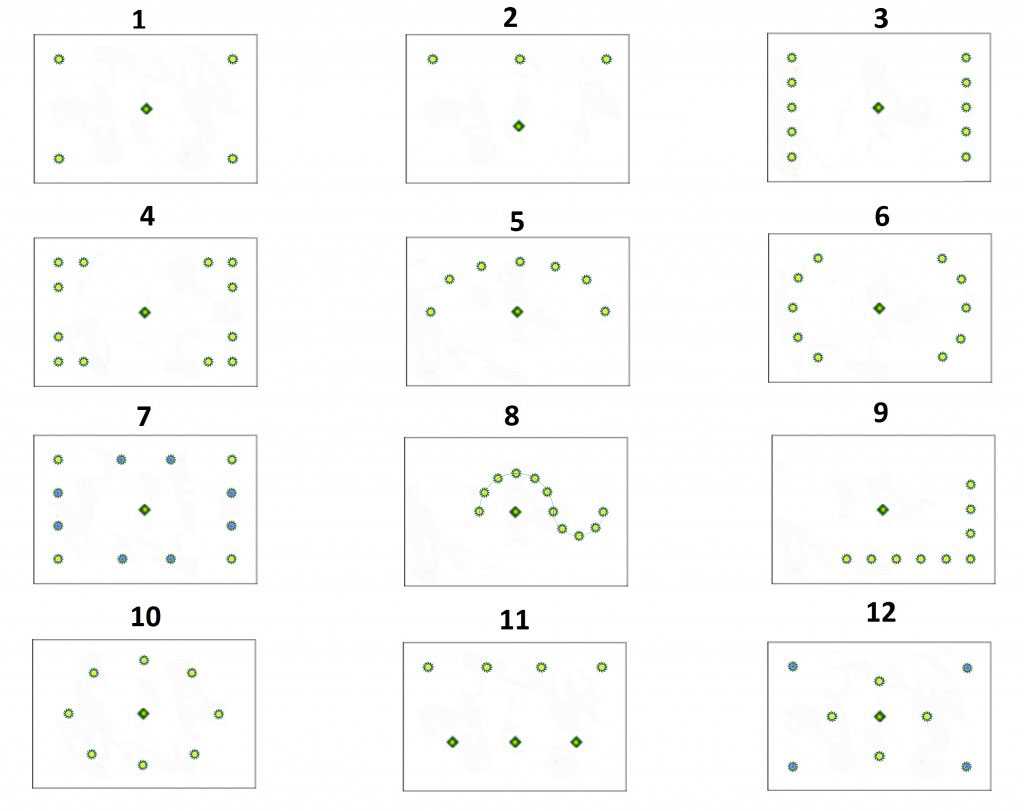

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

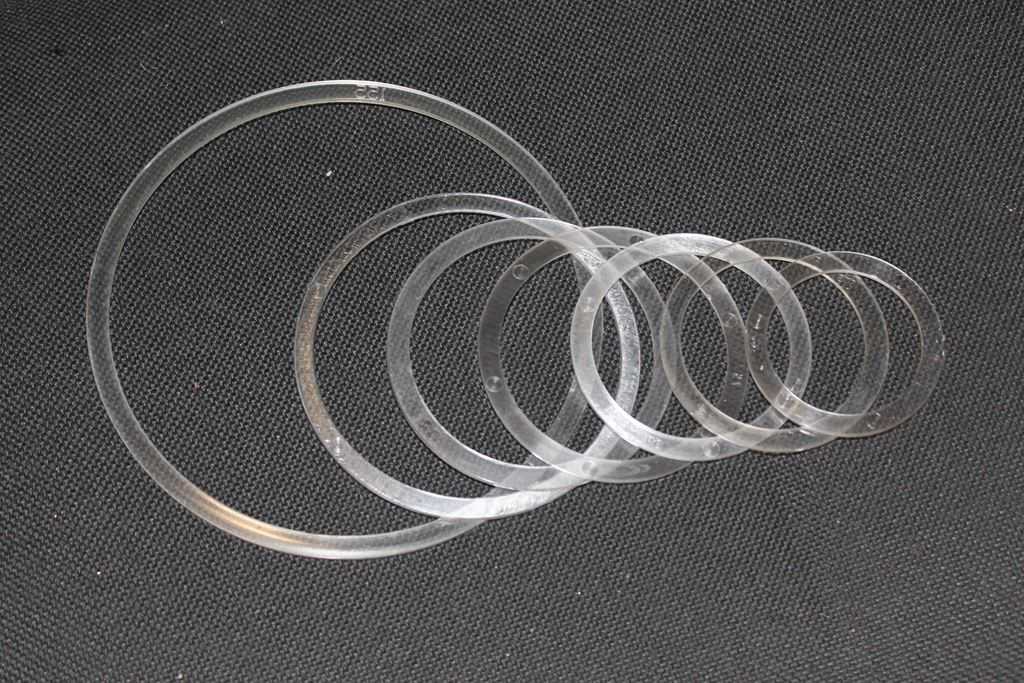

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Светильники для потолков грильято: их особенности и преимущества

Натяжные потолки Грильято имеют особую конструкцию, поэтому специально под них разработаны особые светильники, которые просто монтируются в их ячейках.

Встраиваемые светильники Грильято являются наиболее распространенным вариантом отделки больших помещений. Например, крупные по площади офисы, торговые центры, конференц-залы. Чаще всего используется именно светодиодный вариант светильников.

Встраиваемый светодиодный светильник для потолка Грильято

Их основные преимущества:

• Экономичность. Малое энергопотребление способствует сокращению расходов на их содержание.
• Лампы устроены таким образом, что световые лучи распределяются равномерно по всему периметру помещения, с другими же световыми приборами этого добиться сложно. Поэтому для обустройства помещения их потребуется меньше, нежели других приборов.
• Такие конструкции работают благодаря использованию технологий LED, за счет этого они не нагреваются. Прежде всего, это является основой пожаробезопасности.
• Быстрая окупаемость. За счет того, что для них требуется минимальное количество энергоресурсов и лампы имеют длительный период эксплуатации.
• Они имеют повышенную прочность и довольно простой монтаж. Помимо этого, не требуют постоянного ухода.
• Являются экологически безопасными приборами и работают, не производя шум.
• Светодиоды, которые являются основой таких светильников, излучают холодный свет.

• белый,
• матовый,
• золотистый,
• серебристый,
• хромированный.

Выбирая модель самого светильника и цвет лампы, необходимо ориентироваться на выбранный дизайн всего помещения. Ведь под определенные стили необходим и особый выбор ламп.

Светодиодный светильник под потолок Грильято

Конструкция и разновидности

Схема устройства

На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Ведь помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки. Основные детали показаны на фото

Характерные для потолка Грильято формы можно видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.

Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей.

• Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
• Решетки собираются из соединенных между собой реек особого профиля.
• За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
• Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.

Варианты комплектации

Рынок подвесных конструкций весьма обширен, потолки Грильято выпускаются в нескольких модификациях. Главная конструкционная особенность — устройство потолочного профиля.

• У большинства моделей профиль производят из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает высокие механические характеристики.
• Стандартная ширина деталей решетки составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.

Что касается размеров решетки, они бывают самые разные: наиболее популярен потолок Грильято 50х50, но встречаются также разновидности с ячейками от 30х30 мм до  200х200 мм.

Основные типы

Также выделяют несколько типов конструкций самого потолка.

• Стандартная модель — ровная подвесная система, которая монтируется параллельно полу на одном уровне. Это наиболее дешевая разновидность, используется в подавляющем большинстве архитектурных решений.
• Пирамидальная модификация отличается наличием ячеек особой формы. Установка подобной подвесной системы дает возможность визуально увеличить высоту помещения за счет эффекта перспективы. Для формирования пирамидальной системы используются Y-образные профили двух типов (на строительном жаргоне их называют «мама» и «папа»).

Внешний вид пирамидальных ячеек

Грильято жалюзи — хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
Разноуровневые потолки монтируются из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, поэтому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.

Многих интересует такой аспект, как окраска подвесных модулей. С одной стороны, основной вариант окраски у большинства производителей — белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (и, конечно же, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные панели, золотые и под металл.

Стандартный способ монтажа потолка Грильято

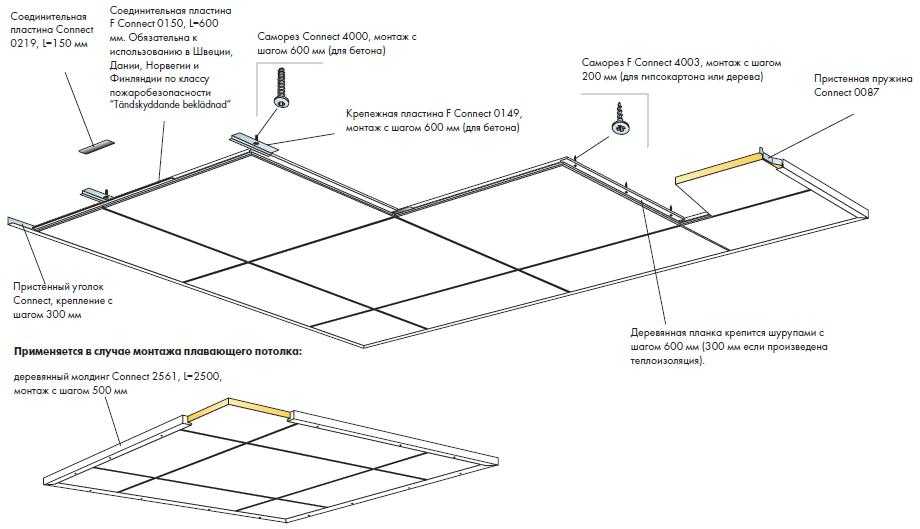

Первым делом необходимо закрепить по периметру стен помещения стартовый уголок. Сам уголковый профиль практически ничем не отличается от аналогичного изделия, используемого в других подвесных конструкциях. Если кому-то довелось выполнять монтаж кассетных или панельных систем, например, Армстронга, то этот этап займет от силы пару часов времени.

Монтаж выполняется в два приема:

• На стену наносится линия разметки по пузырьковому уровню или лучу лазерного прибора;
• Планки уголка пришиваются встык с помощью обычных дюбелей и саморезов, линия должна совпадать с нижней кромкой профиля.

Линию стартового профиля рисуют на расстоянии от черновой потолочной поверхности не менее 15 см, можно и больше, до метра, меньше нельзя, так как при монтаже деталей потолка Грильято требуется небольшой запас длины подвеса, чтобы выровнять плоскость строго по линии горизонта.

Преимущества светодиодных ламп

Плюсы светодиодных ламп — это низкий коэффициент потребления электроэнергии. При сравнении, в 9 раз ниже в отличие от ламп накаливания.

Следующим преимуществом светодиодных изделий выступает продолжительный срок работы, составляющий — от 30 до 50 тыс. часов.

Важным приоритетом является объемность воспроизведенного свечения по расходам ватта на потраченную энергию. Светодиоды показывают результат — 100-150 лм/ватт. Галогенная лампа до 16 лм/ватт, а люминесцентная — 90 лм.

Диоды не подвержены нагреву в сравнении с предшественниками, поскольку они преобразуют энергию путем трансформации в свет. Лампа накаливания расходует значительное количество энергии в тепло.

При помощи специального приспособления именуемого диммером, присутствует способ для регулировки яркости света. Светодиодное свечение абсолютно безвредно для зрения.

Светодиодные лампы для дома плюсы и минусы

• низкий уровень энергопотребления;
• значительный срок службы;
• прекрасная светоотдача;
• светодиодные люстры в зал, гостиную или кухню отлично подходят;
• экологичность и др.

Экономичность

Светодиодные лампы мощностью 8 ватт, способны заменить предшественника в 60 Вт. При этом типовые люминесцентные энергосберегающие лампы с наличием аналогичного свечения потребляют 13 Вт. Несмотря на незначительную разницу, светодиоды все же обладают определенными достоинствами.

Энергетическую эффективность измеряют по количественному коэффициенту получаемого ватта и затраченную на работу энергию. Светодиоды и здесь выбились в лидеры — 100-150 Лм/Вт. Галогеновые лампы выдают от 14 до 16, а энергосберегающие люминесцентные 60-90.

Минимальная пульсация и мерцание

Показатель пульсации света является наиболее важным, так как оказывает влияние на самочувствие людей. Экземпляры с преобладанием мощной пульсации приводят к утомлению зрения и головным болям. Нередко на промышленных предприятиях частота движения деталей, совпадает с показателем частоты мерцания, отчего будет казаться, словно деталь неподвижна, что приведет к травмам.

Согласно нормам СНиП, эквивалент пульсаций допустимо измерять в процентах. Для каждого типа помещения существует собственный коэффициент мерцания. Нормой является уровень от 5% до 20%. Например, для офисного помещения показатель не должен быть меньше 5%.

Важно:

Из распространенных типов ламп, наиболее безвредным окажется светодиод. Однако самой вредной по показателям пульсации будет компактная энергосберегающая (люминесцентная) лампа.

Цоколи

Вне зависимости от лампочек предшественников, их всегда можно поменять на светодиодные. Изготовление светодиодных ламп происходит с наличием винтовых цоколей различного диаметра. Изделия встречаются со штырями, разнообразной величины, способными полноценно заменить галогенную лампу. Светодиодные лампы для квартиры имеют плюсы и минусы, поэтому следует разобраться более тщательно.

Безопасность

С точки зрения экологической безопасности, светодиодные устройства значительно приоритетнее энергосберегающего типа, требующего специальные мероприятия по утилизации.

Уровень энергоэффективности у светодиода до сих пор не смог обойти ни один аналог. Разрядная лампа с наличием высокого давления смогла приблизиться по этому показателю к светодиоду, однако, производство представленного типа изделий предусматривает применение ртути.

Важно:

Колба у светодиода, также является безопасной. В период активной нагрузки компонент не подвергается нагреву. Светодиод — это первое изделие, в котором используется пластиковый корпус, а не стеклянная колба. Компонент подлежит разбору, а лампа способна не разрушиться в процессе небольшого падения.

Виды

Основные различия подвесных потолков заключаются в различиях в материале отделочных плит. В сертификатах производителя должны быть указаны их основные технические характеристики. Сегодня в продаже можно встретить несколько разновидностей конструкций типа Armstrong.

• Потолок эконом-класса подразумевает дешевые и простые материалы – в качестве потолочной отделки применяются минерально-органические пластины, достаточно тонкие и хрупкие. При их изготовлении не используется влагостойкий материал, поэтому любая протечка или чрезмерная влажность повредит отделку. Тем не менее, у конструкций эконом-класса есть свои плюсы, такие как разнообразие ассортимента, широкая палитра цветов и легкий вес самих плит.
• Особые характеристики плит влагостойкого потолка позволяют использовать кассетный потолок в бассейнах, помещениях бань и саун, на лоджиях и неотапливаемых верандах.
• Цветные и решетчатые панели, варианты с уникальными орнаментами и подсветкой – дизайнерский проект позволит воплотить ваши самые смелые мечты. Правда, стоимость такой конструкции будет несколько выше, чем стандартный вариант Armstrong.

• Подшивной акустический потолок необходим для помещений с шумоизоляцией. Толщина звукоизоляционных плит доходит до 22 мм, поэтому такие подвесные системы отличаются большой надежностью.
• Для изготовления гигиенического потолка используются минеральные панели с антибактериальным покрытием. Такой потолок является моющимся и широко применяется в медицинских учреждениях.
• Реечный потолок монтируется аналогично подвесной системе Armstrong, единственное отличие – элементами конструкции нового потолка являются не панели, а металлические (алюминиевые) рейки.
• Растровый потолок – это ячеистая подвесная конструкция, причем размер ячеек может быть совершенно различный. Кроме того, ячейки могут быть разных форм – квадратные, ромбовидные или многоугольники. Конструкция Armstrong также может быть отнесена к растровым. Особый вид – потолочные панели, представляющие собой мелкие открытые ячейки (металлическую решетку).

Разные конструкции призваны удовлетворять различные потребности, но про любой потолок Armstrong можно сказать, что он легкий в монтаже, универсальный, долговечный и противопожарный.

Кроме различия в характеристиках потолочных плит, вы можете столкнуться и с различным способом их установки. Так, чаще всего встречается стандартный способ, при котором плитка просто вкладывается в каркас, но может встречаться и более современный способ – установка элементов отделки путем защелкивания снаружи.

Технология установки

Подготовка потолочного перекрытия

Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие.

• С плит перекрытия удаляют остатки старой отделки.
• При необходимости выполняют ремонт, в частности, расшивку и заделку трещин.
• Выравнивают перекрытие, после чего белят его или окрашивают интерьерной краской.
• Готовят коммуникации, которые будут проложены за подвесной системой.
• По периметру помещения наносят разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.

Когда подготовительные работы завершены, можно переходить непосредственно к монтажу.

Монтаж подвесной системы

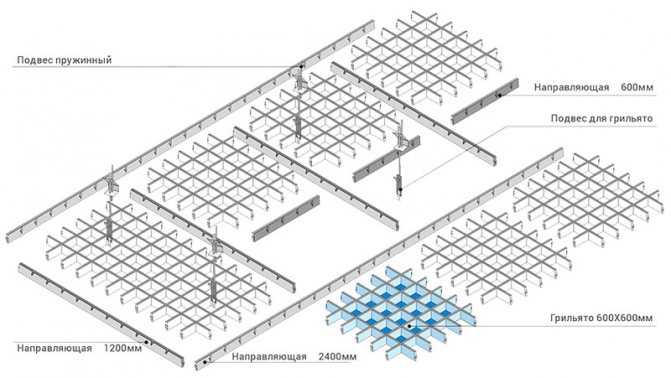

Установка каркаса В большинстве случаев установку подвесных решеток выполняют сотрудники компании, у которой вы приобрели потолок. Если же вы хотите выполнять монтаж самостоятельно, то следует внимательно изучить схему крепления и строго следовать инструкции.

• Длину и ширину помещения делят на 2,4 м для расчета количества направляющих. Как правило, направляющие стараются монтировать параллельно стене, длина которой делится на 2,4 с наименьшим остатком – так можно минимизировать количество обрезков.
• По нанесенной на стены разметке по всему периметру монтируют стартовый уголок. Для его крепления используют дюбели с пластиковой гильзой диаметром не менее 6 мм. Уголок крепим к стене и закрепляют стопорными шурупами.
• Далее приступают к установке направляющих реек. Для их крепления используют подвесы из троса или проволоки (как правило, они есть в комплекте). Подвес закрепляют в потолке с помощью зонтичного дюбеля. Шаг подвесов – не более 1 м.
• Все направляющие должны быть закреплены на одном уровне. Для крепления просто вставляют их в крюк подвеса. Для соединения между собой используют специальные соединительные элементы.
• Последовательность крепления реек такова: вначале устанавливают детали 2,4 м, затем — 1,2 м, затем — 0,6 м. При этом детали 2,4 и 0,6 м монтируются параллельно друг другу.

Схема сборки зависит от размера ячеек

Панели, которые не подойдут по размеру, нужно отрезать ножницами по металлу (по 1 рейке, в разобранном виде).

Статья в тему: установка подвесного потолка Армстронг. В результате должна получиться подвешенная к перекрытию и закрепленная по периметру обрешетка с ячейкой 600х600 мм. В нее укладывают основные модули. Потолок Грильято: схема монтажа основных направляющих и решеток

• Решетки Грильято собирают из профилей соответствующей конфигурации. Они поставляются в разобранном виде, поэтому нужно собирать клетки из “пап” и “мам” в единое целое.
• Готовый модуль поднимают и вкладывают в ячейку из направляющих.
• В выбранные ранее ячейки устанавливают специальные светильники для потолка Грильято. Каждый светильник подключают к сети и фиксируют как минимум двумя подвесами.

Светильник Грильято светодиодный в металлическом корпусе

С первой попытки разобраться будет сложно, но достаточно освоить технологию один раз, и в дальнейшем получится собирать такие системы очень быстро. Рекомендуем посмотреть технологию установки на видео:

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Виды и размеры ячеек

Внешние габариты кассеты — 600 х 600 мм. Панели собирают из алюминиевых профилей. В зависимости от их формы и взаимного расположения получается разный рисунок. Потолок можно собрать из одинаковых панелей, тогда получится единая решётчатая поверхность. Использованием разных видов выделяют функциональные зоны.

Стандартная ячейка

Чаще всего берут Т-образный профиль высотой 40 мм и толщиной 10. Его соединяют между собой на равном расстоянии. Получаются квадратные ячейки с такими сторонами:

• 40 мм;
• 50 мм;
• 60 мм;
• 75 мм;
• 86 мм;
• 100 мм;
• 120 мм;
• 150 мм;
• 200 мм.

Чем больше промежутки, тем прозрачнее конструкция. Если помещение невысокое или нужно скрыть коммуникации, выбирают более частые решётки, 60 х 60 мм и меньше.

Нестандартная ячейка

Профили находятся на разном расстоянии друг от друга, образуя квадраты и прямоугольники. Получается рисунок в виде двойной или тройной клетки, ячеек, отличающихся по размеру. Они могут быть не только квадратными, но и вытянутыми. Подобный потолок привлекает больше внимания.

Разноуровневый потолок

Кассеты собирают из профилей разной высоты. Получается чёткий геометрический рисунок.

Блок одного уровня легко достать. Этот вид грильято удобен, когда часто нужен доступ за потолок (например, если там расположены коммуникации).

Ячейки-жалюзи

Профили создают рисунок вытянутых прямоугольников. Такой тип подходит для длинных и узких помещений. Ели ячейки расположить поперёк, комната зрительно расширится.

Рисунок создаёт декоративный эффект, который напоминает реечный потолок. Поверхность смотрится не так строго, особенно если подобрать нестандартный цвет.

Пирамидальные

Этот тип ячеек собирают из Y-образных профилей. Потолок получается менее прозрачным, пространство воспринимается более глубоким. Поверхность уменьшает количество шумов (примерно в 4 раза эффективнее стандартной).

GL15

Этот вид потолков грильято отличается габаритами профилей. Высота составляет 37 мм, а ширина — 15. Размеры ячеек такие же, как в стандартных решётках.

GL15 жалюзи

Для этого типа кассетного потолка используются такие же профили, как и в предыдущем случае. Но промежутки между ними не квадратные, а вытянутые.

Освещение потолка Грильято

Всем разновидностям подвесных решетчатых потолков Грильято присуще такое важное качество, как наличие высокого светоотражающего коэффициента. При использовании светильников разного вида можно организовать абсолютно различную освещенность в противоположных зонах

Это могут быть такие зрительные эффекты, как размытые либо четкие переходы от света к тени.

Чаще всего в решетчатых потолках Грильято используются растровые светильники. Их удобство применения именно в этих конструкциях объясняется тем, что размеры совпадают с величинами потолочных секций. Благодаря такому качеству эти осветительные приборы прекрасно вписываются в систему.

В продаже есть светильники, которые специально предназначены для установки в такой потолок. Они маркируются буквами «GB». Осветительные приборы могут монтироваться в потолочной системе на разной высоте, и решетки будут прекрасно отражать лучи, делая помещение очень светлым.
