Схемы зарядных устройств для шуруповерта на 12 и 18 вольт

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

  • температуры воздуха и самой батареи;
  • правильности подбора сопротивления нагрузки;
  • угла падения солнечных лучей;
  • наличия/отсутствия антибликового покрытия;
  • мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

Температурный фактор и условия хранения

Современные зарядные устройства бывают снабжены специальной системой «оценивания» условий окружающей среды, в том числе и температурных факторов. Такой «зарядник» может сам определить, проводить зарядку в тех или иных условиях, или нет. Уже упоминалось о том, что уровень КПД внутри батареи бывает самым высоким именно в начале процесса, когда аккумуляторы гидридного плана нагреваются не так сильно. В конце процесса зарядки либо ближе к нему КПД резко падает, и вся энергия, превращаясь в тепло вследствие экзотермических химических реакций, выделяется наружу

Важно вовремя прекратить заряжать Ni-MH батарею. И, если есть возможность, обзавестись самым новым зарядным устройством, которое будет точно контролировать этот процесс

В настоящее время все зарядные устройства, в том числе и Сd аккумуляторы, могут заряжаться током до 1С с установлением норм воздушного охлаждения. Оптимальная температура помещения, в котором проводится зарядка — 20°С. Не рекомендуется начинать процесс при температуре меньше +5 и больше 50°С.

Уникальность Ni-Cd состоит в том, что это единственный вид элементов, которые не пострадают в случае, если их хранить полностью разряженными, в отличие от Ni-MH. Для лучшей отдачи тока заряд никель-кадмиевых аккумуляторов рекомендуется проводить непосредственно перед использованием. Также после длительного хранения им требуется «раскачка»: следует полностью зарядить и разрядить Ni-Cd АКБ за сутки для оптимальной работы.

Новый Ni-MH аккумулятор нужно перед применением полностью зарядить и разрядить три раза, затем сразу поставить на «базу» в течение 8-12 часов. Позже не будет необходимости долго держать его на зарядке — снимать сразу после указания специального индикатора на зарядном устройстве.

Хотя на смену всем этим элементам питания уже давно пришли более емкие, на основе лития, они активно используются и сейчас. Это и привычнее, и намного дешевле. К тому же, литиевые батареи при низких температурах работают намного хуже.

О ёмкости литиевых аккумуляторов

Ёмкость — способность аккумулятора отдавать ток, измеряемая в миллиампер час (мАч) или ампер час (Ач). К примеру, батарейка ёмкостью в 2 Ач сможет отдавать ток в 2 A один час, или в 1 A два часа. Но эта зависимость тока от времени подключения нагрузки не линейна — в определённой точке графика при увеличении тока вдвое время работы батареи снижается вчетверо. Поэтому производители всегда указывают ёмкость, высчитанную при разряде аккумулятора чрезмерно малым током в 100 мА.

Количество энергии зависит от напряжения аккумулятора, поэтому никель металогидридные элементы при одинаковой ёмкости имеют в 3 раза меньшую энергоёмкость, чем литий ионные:

  • NiMH — 1,2 В * 2,2 Ач = 2,64 ватт-часа;
  • Li-ion — 3,7 В * 2,2 Ач = 8,14 ватт-часа.

При поиске и покупке аккумуляторных батареек отдавайте предпочтение известным фирмам, таким как Samsung, Sony, Sanyo, Panasonic. Батарейки этих производителей имеют ёмкость наиболее соответствующую той, что указана на их корпусе. Надпись 2600 мА на элементах Sanyo не сильно отличается от их настоящей ёмкости в 2500–2550 мА. Подделки китайских производителей с хвалёной ёмкостью в 4200 мА недотягивают и до 1000 мА, зато цена на них в два раза ниже японских оригиналов.

Пути решения

Автоконцерн General Motors в сотрудничестве с SolidEnergy Systems организовал прроизводство аккумуляторов Ultium для своих электромобилей. Они будут включать жидкий электролит, аноды на базе графита и катоды с комбинацией никеля, кобальта, марганца и алюминия. Это снизит потребность в дефицитных металлах, а также позволит удвоить плотность хранения заряда в аккумуляторах без ущерба для безопасности. Цена аккумуляторов при этом опустится на 50‒60%, их масса сократится. GM рассчитывает снизить стоимость хранения 1 кВт‧ч электроэнергии с $150 до $100 к 2025 году.

В Китае появляется все больше электромобилей на альтернативных литий-железо-фосфатных аккумуляторах. Они дешевле и менее токсичные, однако имеют меньшую емкость. Их используют Tesla Model 3, китайский автопроизводитель BYD, а скоро начнет внедрять Volkswagen. Но пока на ЛЖФ-аккумуляторы приходится всего 14% рынка, а к 2030 году этот показатель составит от 15% до 20%.

Tesla и Volkswagen также обещают в ближайшие годы сократить использование кобальта. В 2020 году Илон Маск провел специальную онлайн-презентацию под названием Tesla Battery Day, в ходе которой он заявил, что в течение трех лет Tesla наладит серийное производство нового поколения аккумуляторов, которые будут существенно мощнее и долговечнее нынешних, а обойдутся вдвое дешевле (примерно в $25 000).

Новая аккумуляторная батарея Tesla 4680 имеет в шесть раз большую мощность, чем предшественники, и в пять раз большую энергоемкость. При этом ее размер составляет всего 46х80 мм. Tesla решила проблему терморегулирования, создав конструкцию цилиндрической формы, и внедрила новые технологии, чтобы сократить путь прохождения энергии внутри конструкции.

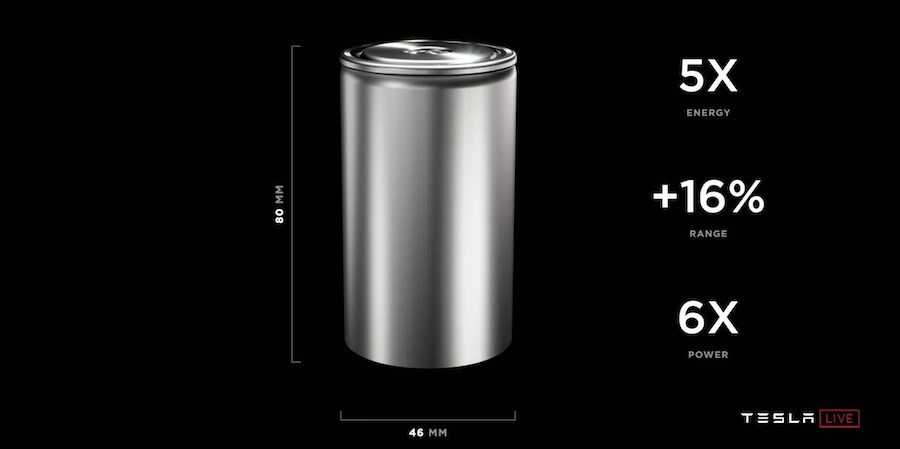

Новая батарея Tesla

(Фото: Tesla)

30-летняя технология

Самыми популярными аккумуляторами энергии по-прежнему остаются литий-ионные. В 2021 году исполнилось 30 лет с момента выхода в продажу первых таких аккумуляторов Sony.

Первые литий-ионные батарейки Sony

(Фото: Sony)

Первые прототипы литий-ионных батарей появились еще в 1980-е годы. Тогда физик Джон Гуденаф предложил использовать в батарейках кобальтат лития. В 2019 году он получил за свою идею нобелевскую премию.

В 2000-х годах с ростом производства электромобилей спрос на батареи резко вырос. Тогда в аккумуляторах начали применять железофосфат, который обеспечивает меньшую емкость, но может работать на более высоких токах и не выделяет кислород при высокой температуре. Все это делает аккумуляторы более безопасными, но не решает всех их проблем.

В чем минусы литий-ионных аккумуляторов

Высокая пожароопасность

При перегреве батарея может взорваться. Для этого достаточно повреждения ее оболочки. Так произошло со смартфонами серии Samsung Galaxy Note 7, в которых из-за тесноты корпуса оболочка аккумулятора со временем перетиралась, внутрь попадал кислород, и устройство загоралось. Именно это побудило авиакомпании требовать перевозить литий-ионные батареи только в ручной клади.

Возгорание смартфона Samsung Galaxy Note 7

Чувствительность к температурам

Охлаждение и перегрев сильно влияют на параметры аккумулятора. Идеальной считается температура среды +20 °C. При любых отклонениях батарея отдает устройству меньший заряд.

Саморазряд

В литий-ионных батареях невозможно хранить энергию годами. Литий-ионные ячейки в неактивном состоянии теряют по 3-5% заряда в месяц, то есть, треть заряда в год.

Старение

Литий-ионные батареи в неактивном состоянии подвержены старению. Их рекомендуют хранить заряженными до половины емкости.

Альтернативная энергетика

Солнечная энергия

В мае 2012 года международная группа ученых разработала новые ультратонкие металлические электроды на золоте, которые позволят создавать прозрачные солнечные панели. Эти панели можно будет устанавливать в окнах домов и офисов. Они будут аккумулировать энергию солнечного света в течение дня.

А в 2020 году Tesla презентовала собственный инвертор солнечной энергии, который дополнит линейку домашних солнечных батарей компании. Он будет преобразовывать солнечную энергию в энергию постоянного тока, а затем — в энергию переменного тока для бытового потребления. Устройство сможет работать при температурах от минус 30 °C до 45 °C. В зависимости от числа трекеров точки максимальной мощности, оно сможет выдавать от 3,8 кВт до 7,6 кВт мощности.

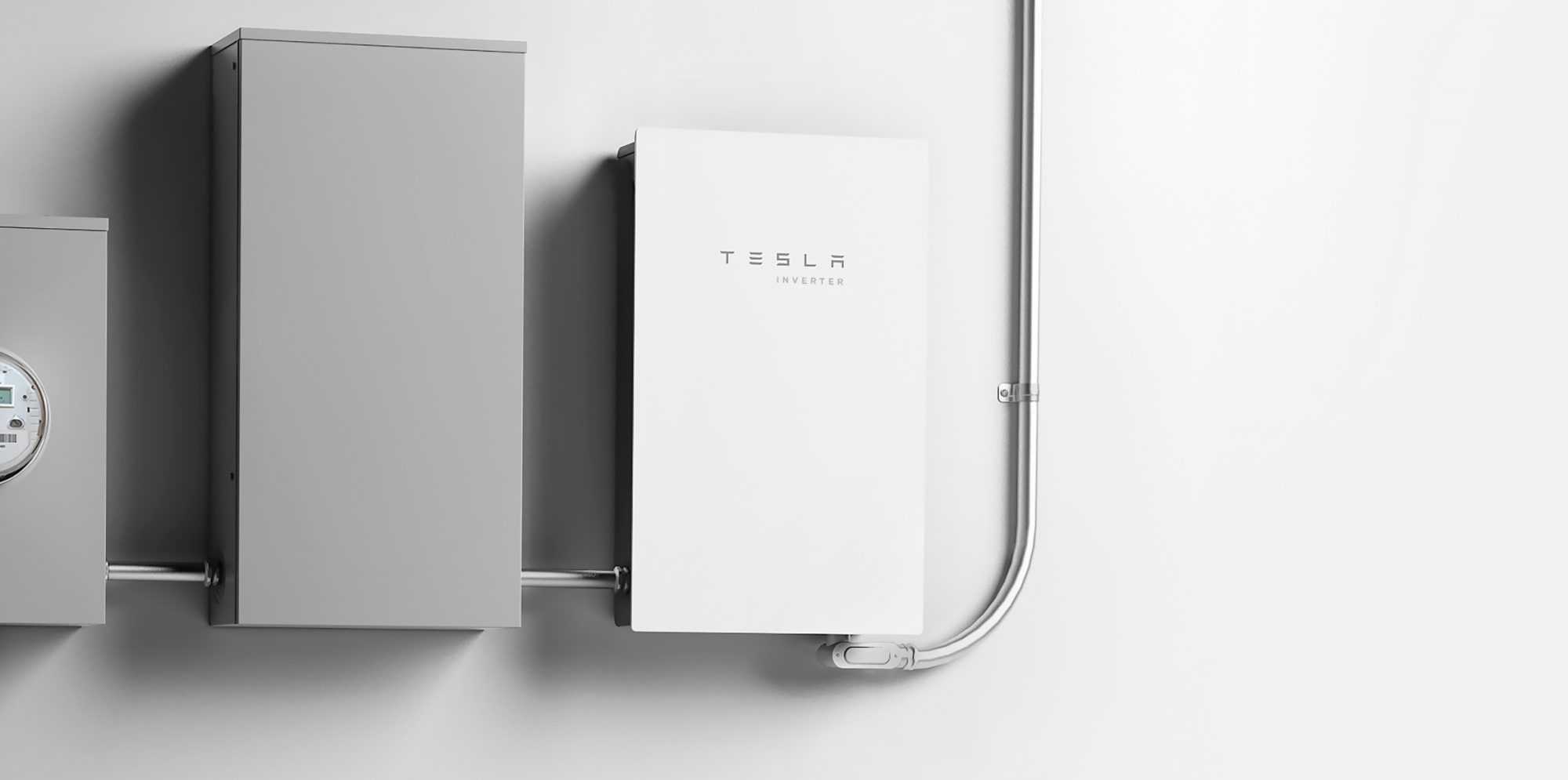

Инвертор Tesla

(Фото: electrek.co)

Геотермальная энергия

Американский стартап UC Won в 2020 году предложил концепцию геотермального накопителя GeoTES (Geological Thermal Energy Storage) для круглосуточного использования солнечной энергии. Система объединит солнечные тепловые коллекторы с параболическими зеркалами (фокусируют лучи в одной точке), подземное хранилище тепла в осадочных породах (образуются при низких температурах и давлении) и электрогенерирующее оборудование на пару в виде трубок и турбины. При нагревании солнцем вода в трубках будет испаряться, а пар будет входить в турбину и одновременно закачиваться под землю, разогревая осадочную породу. Ночью вода под землей будет испаряться уже под воздействием разогретой породы. Получаемый пар используют для выработки электроэнергии.

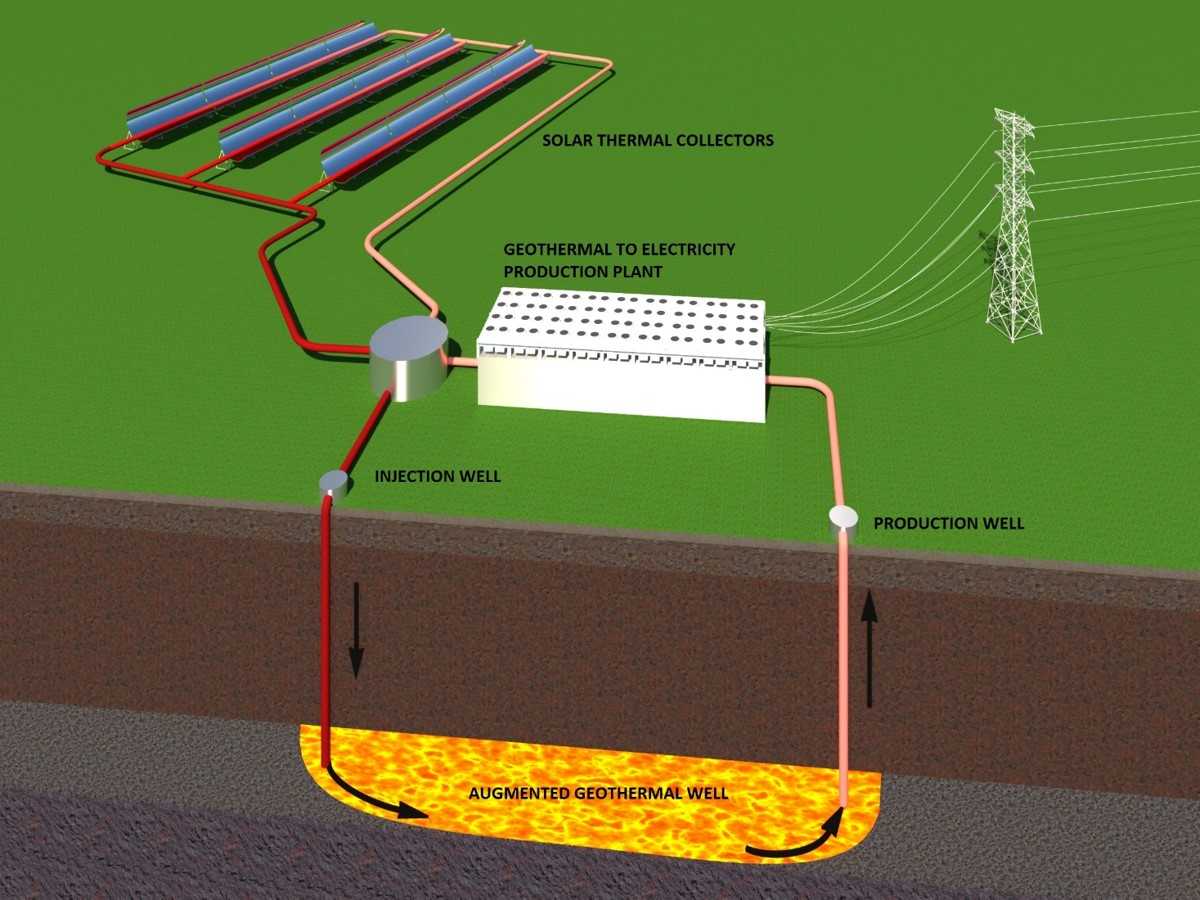

Схема работы системы GeoTES

(Фото: renewgeo.com)

Криосистемы

Стартап из Великобритании Highview Power начал работы в Манчестере по строительству комплекса CRYOBattery мощностью 50 МВт и емкостью 250 МВт·ч. Система CRYOBattery будет захватывать воздух из атмосферы в специальную емкость и сжимать его при сверхнизких температурах (минус 196 °C), чтобы превратить в жидкость. Эту жидкость поместят в баки с теплоизоляцией и низким давлением. Нагревание вернет воздух в газообразное состояние, а газ приведет в действие турбины генераторов, которые будут вырабатывать электричество.

Схема работы CRYOBattery

В мае 2021 года международная группа ученых представила новые ультратонкие металлические электроды из золота, которые можно будет применять для разработки прозрачных солнечных панелей. Потенциально такие панели можно будет встраивать в окна домов и офисов, чтобы аккумулировать энергию.

Оптимизированная схема питания

По результатам исследований я разработал упрощенную, но более оптимальную схему питания датчиков:

Два элемента питания, включенные последовательно, подключаются к повышающему преобразователю, который формирует напряжение питания 3,3В для питания всей электроники устройства. Специализированный преобразователь заряжает суперконденсатор, от которого питается ВЧ усилитель во время передачи по радиоканалу через преобразователя buck-boost.

Время непрерывной работы устройства увеличилось более чем в 2.5 раза и достигло приемлемого времени автономной работы 120 часов от обычных «пальчиковых батареек». При использовании литиевых элементов питания «Energizer Ultimate Lithium» время автономной работы достигло 200 часов.

Схема электропитания дома от солнца

Система солнечного электроснабжения включает:

  1. Гелиопанели.
  2. Контроллер.
  3. Аккумуляторы.
  4. Инвертор (трансформатор).

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Аккумуляторные батареи для гелиопанелей следует подбирать одинаковые по возрасту и емкости, иначе зарядка/разрядка будут происходить неравномерно, что приведет к резкому снижению срока их службы

Для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый нужен инвертор. Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

Приложения в фоновом режиме тоже садят аккумулятор

Важнейшим фактором при быстрой разрядке батареи является работа приложений в фоне. В тот момент, когда пользователь закрывает программу, она продолжает функционировать, потребляя тем самым энергию. Чтобы этого не произошло, рекомендуется ограничить фоновые процессы при помощи следующей инструкции:

  1. Откройте настройки телефона.
  2. Перейдите в раздел «Приложения».
  3. Выберете интересующую программу.
  4. В подпункте «Контроль активности» укажите параметр «Жесткое ограничение».

В зависимости от конкретной модели устройства пункты меню отличаются. В любом случае, кнопку ограничения фоновых процессов нужно искать в разделе настроек приложений.

Как сделать зарядное устройство своими руками?

Пример самодельного устройства в жестком корпусе из металлической банки, оснащенного USB-разъемом и преобразователем энергии для зарядки маломощных приборов

 Чтобы сделать простое солнечное ЗУ нужно приобрести несколько основных элементов:

  • поли- или монокристаллическую панель;
  • держатель для аккумуляторов;
  • блокирующий диод Шоттки;
  • гнездо для разъема;
  • контроллер заряда (впрочем, если зарядка будет вырабатывать 0,5-5В можно использовать вместо контроллера более дешевый повышающий преобразователь на 5В).

Что касается самой панели, здесь нужно сделать небольшой расчет количества элементов, исходя из мощностей прибора, который планируется заряжать.

Например, если ток заряда для аккумулятора составит около 10% его емкости, то для зарядки в 20 000 мА нужен ток 2А, и для питания прибора понадобится около 14 часов. Если же увеличить ток вдвое до 4А, время на подзарядку сократится до 7 часов.

Замена контроллера на преобразователь позволит собрать ЗУ даже с помощью маломощной батареи от солнечного газонного фонаря – все равно на выходе получим требуемые 5В (правда заряжаться оно будет долго)

В зависимости от параметров тока для будущей зарядки (2 или 4А) выбираются и кристаллические элементы. Обычно, 1 деталь вырабатывает около 0,5В, то есть чтобы получить хотя бы 5В понадобится 10-12 элементов.

Затем их нужно последовательно спаять между собой. Если же используется панель от фонарика, то даже стандартная 70*70 см может выдавать от 2,5 до 4,5В, поэтому лучше проверить вольтметром.

Завершающий этап – заключить самодельную зарядку в любой подходящий каркас (подойдет даже банка из-под конфет) и оснастить USB-разъемом. Затем к разъему нужно припаять блокирующий диод, а также провода от солнечной панели к преобразователю и держателю согласно нижеприведенной схеме.

Диод Шотки необходим, чтобы при включении устройства аккумуляторы не разряжались через солнечную батарею. Приобрести его можно, как и другие составляющие, на радиорынках или в интернете

Осталось проверить работу устройства на солнце с любым разряженным девайсом. Если все в порядке, можно использовать соответствующие переходники и заряжать различные приборы.

Способы подключения контроллеров

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.


Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.


Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

  1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
  2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
  3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
  4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.


Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.


Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

  1. Выключатели панели и аккумулятора перевести в положение «отключено».
  2. Извлечь защитные предохранители на панели и аккумуляторе.
  3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
  4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
  5. Соединить кабелем клемму заземления с шиной «земли».
  6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Правильная зарядка новых источников питания

В отношении никель-кадмиевых и никель-металлогидридных аккумуляторов основополагающим фактором является начальный цикл зарядки, что позволяет впоследствии использовать всю имеющуюся емкость.

Как правильно заряжать новый аккумулятор При этом ко всем никелевым аккумуляторам в обязательном порядке показан тренировочный цикл. Производители в свою очередь рекомендуют проводить его как минимум 3 раза

Что очень важно — сначала батарея должна полностью разрядиться, после чего зарядиться также на 100 %. Аккумуляторы Ni-MH должны проходить не менее 4 или 5 циклов полной разрядки и зарядки

Впоследствии батареи уже можно заряжать по мере необходимости, не дожидаясь их полной разрядки.

Что касается новых литиевых батарей, то их достаточно полностью зарядить, после чего восполнять заряд по мере его утраты. Однако тренировочный цикл будет полезен и для таких аккумуляторов, что не критично.

Тренировочный цикл

К сожалению, ни одна производственная компания (даже всемирно известная Bosch или Бош) не описывает, как проводить такую процедуру

А ведь это важно, поскольку от этого зависит техническое состояние батареи и в частности это оказывает сильное влияние на емкость

Собственно сам тренировочный цикл нужно выполнять следующим образом:

  1. Разрядить аккумулятор током равным 10 % от его емкости или дать инструменту поработать без нагрузки, чередуя работу с перерывами по 3 минуты.
  2. Выполнить зарядку, пока не отключится зарядное устройство.
  3. Подождать от 20 до 30 минут.
  4. Повторно поставить аккумулятор и снова до отключения ЗУ.
  5. Еще раз выждать паузу (20-30 минут).
  6. В третий раз подключить батарею и дождаться отключения ЗУ.
  7. Выждать около получаса, чтобы стабилизировалось напряжение.
  8. Теперь разрядить, как это описано в 1 пункте.
  9. Повторить весь этот цикл не меньше 3 раз (пункты с 1 по 8).

Тренировочный цикл необходимо выполнять раз в полгода, однако все же рекомендуется делать это каждые три месяца. В этом случае емкость аккумуляторов не будет понижаться.

Что такое схема питания Максимальная производительность?

Схема питания Максимальная производительность призвана дать дополнительный импульс мощным системам (например, рабочим станциям и серверам) за счёт оптимизации плана электропитания «Высокая производительность». Она направлен на уменьшение или устранение микрозадержек, за счёт тонкой настройки электропитания. Микрозадержка — это просто небольшая задержка между тем, когда ваша ОС распознает, что часть оборудования нуждается в большей мощности, и когда она выдаёт эту мощность. Хотя это может быть только доля секунды, в некоторых ситуациях это может иметь значение.

План Максимальная производительность исключает опросы оборудования, чтобы определить, нужно ли ему работать на полной производительности или можно сбавить темп, и позволяет оборудованию потреблять всю необходимую ему мощность. Кроме того, любые функции энергосбережения отключены для ещё большего повышения производительности. Из-за этого машинам, работающим от батареи (проще говоря, ноутбукам), эта опция по умолчанию не предоставляется, поскольку она может потреблять больше энергии и намного быстрее разряжать вашу батарею.

Хотя вы можете подумать, что это было бы здорово для игровых платформ — особо ни на что не рассчитывайте.

План Максимальная производительность повышает скорость в системах, где оборудование постоянно переходит в состояние простоя и из него, повышая производительность. Но когда вы запускаете игру, все ваше оборудование уже работает в полную силу и не склонно переходить в сберегающие режимы во время игры. Единственное реальное улучшение может произойти после первоначального запуска, и вы можете увидеть увеличение только на пару кадров в секунду. Однако, если вы работаете с программным обеспечением для редактирования видео или 3D-дизайна, которое время от времени загружает ваше аппаратное обеспечение и между этими нагрузками достаточно времени, чтобы оборудование уходило в энергосберегающий режим, вы можете увидеть больше улучшений.

Здесь есть важное предупреждение. Включение этого плана увеличит энергопотребление вашей системы, поэтому, если вы планируете использовать этот профиль на своём ноутбуке, убедитесь, что вы всегда подключены к сети

Параметры выбора

Критериев выбора всего два:

  1. Первый и очень важный момент – это входящее напряжение. Максимум данного показателя должен быть выше примерно на 20% от напряжения холостого хода солнечной батареи.
  2. Вторым критерием является номинальный ток. Если выбирается типаж PWN, то его номинальный ток должен быть выше, чем ток короткого замыкания у батареи примерно на 10%. Если выбирается МРРТ, то его основная характеристика – это мощность. Этот параметр должен быть больше, чем напряжение всей системы, умноженной на номинальный ток системы. Для расчетов берется напряжение при разряженных аккумуляторах.

Особенности MAX712:

  • Быстрый режим зарядки NiMH или NiCd аккумуляторов
  • Остановка зарядки по температуре, таймеру быстрого заряда и падению напряжения
  • Возможность заряда до 16 соединенных последовательно аккумуляторов
  • Быстрый заряд от С/4 до 4С
  • Медленный заряд С/16
  • Автоматическое переключение между медленным и быстрым зарядом
  • Импульсный или линейный режим контроля источника питания
  • Ток потребления в режиме простоя 5 мкА (max)

Микросхема MAX712 имеет четыре контакта позволяющие устанавливать параметры по своему усмотрению. Эти контакты используются для установки параметров количества заряжаемых ячеек, максимального периода зарядки, а также метода определения того, когда считать аккумулятор заряженным. Вы можете обратиться к datasheet, чтобы узнать больше.

Максимальное напряжение источника питания составляет 15 В. Напряжение источника питания должно быть как минимум на 2 В выше максимального напряжения зарядки, чтобы компенсировать колебания напряжения во время зарядки.

Следовательно, при максимальном зарядном напряжении 1,6 В на ячейку, напряжение источника питания 15 В достаточно для зарядки 8 последовательно соединенных батарей. Уровень напряжения 12 В (например, от автомобильного аккумулятора) будет достаточным для зарядки шести ячеек.

Блок питания должен быть способен выдавать ток не менее 1 А

Важно быть уверенным в его технических характеристиках. Если эти требования не выполняются, то интегральная схема MAX712 не будет работать правильно и может неверно определить момент завершение быстрой зарядки, что влечет за собой риск повреждения аккумуляторов

Профессиональный цифровой осциллограф
Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…

Подробнее

Давайте рассмотрим электронную схему. Транзистор VT1 используется в качестве источника тока 8 мА, необходимого для питания MAX712. Диод VD3 гарантирует, что аккумулятор не разрядится в цепь если на зарядное устройство не подано питание. Светодиод HL1 загорается, когда схема находится в режиме быстрой зарядки.

При необходимости силовой транзистор VТ5 (IRF9520) можно установить на радиатор. Характеристики катушки L1 не критичны. Традиционный дроссель 100 мкГн / 5 А будет работать нормально. То же самое справедливо и для диодов VD2, VD3 и MOSFET транзистора VT5, их параметры не являются критичными в этом устройстве. Вы можете использовать любой диод Шоттки, который может выдерживать ток 3 А и использовать любой MOSFET с более низким сопротивлением стока.

Для этой схемы зарядного устройства была разработана компактная печатная плата. Монтаж компонентов простой, но не забудьте о двух перемычках на плате.

Разъемы К1-К4 позволяют настраивать различные параметры зарядки. Принцип расчета такой же как и для зарядного устройства NiCd на MAX713 приведенный в предыдущей статье. Используйте те же таблицы для установки параметров этой схемы.

Скачать рисунок платы (120,8 KiB, скачано: 88)
