Принцип функционирования

Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:

  1. Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
  2. Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
  3. Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
  4. Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
  5. Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.

Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

Установленный приборИсточник remoo.ru

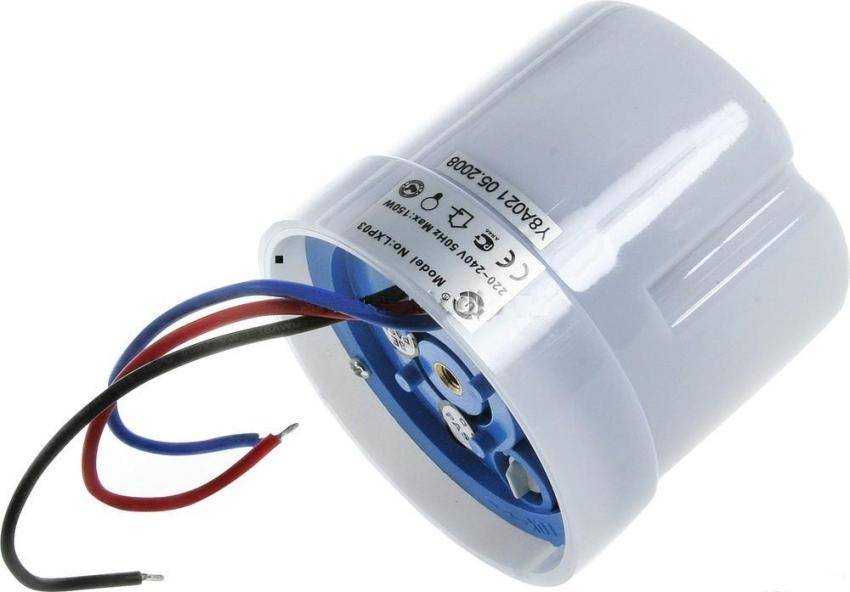

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки)

Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование. Этот нюанс необходимо учитывать, чтобы не повредить оборудование

Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Схемы освещения гражданских зданий и жилых домов

Внутреннее электрическое освещение.

Необходимо чтобы светильники аварийного освещения подключались к независимому источнику питания.

Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями. На крупных предприятиях применяется питание сетей освещения по схеме блока трансформатор — магистраль рис.

Щиток аварийного освещения получает питание от второй секции шин 0,4 кВ ТП. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков.

Рекомендуем: Составить смету по электромонтажным работам

Чертежи установки электрического оборудования должны содержать общие виды конструкций крепления оборудования, необходимые узлы и спецификацию по ГОСТ К стоякам подключаются этажные групповые электрощитки , от которых питаются квартиры. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.

При этом на схеме линий питающей и распределительной сетей допускается изображать щитки и другие аппараты не для всех этажей, а только для одного типового этажа, а также не изображать коммутационные аппараты на этажных и квартирных щитках и расчетные данные указывать в табличной форме. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. Их располагают вдоль троллейной линии и по ее концам рис.

1 Область применения

Планы расположения выполняют по ГОСТ 2. При увеличении освещенности до 10 лк реле РП повторно срабатывает, и освещение отключается. Боковики принципиальных схем питающей и распределительной сетей выполняют по форме 4, магистральных и групповых щитков освещения — по форме 5 для магистральных и групповых щитков освещения допускается в боковике указывать не все, а только необходимые данные. Область применения самостоятельных осветительных трансформаторов в сетях промышленных предприятий ограничивается случаями, когда характер силовой нагрузки мощные сварочные аппараты, частый пуск мощных электродвигателей с короткозамкнутым ротором не позволяет при совместном питании обеспечить требуемое качество напряжения у ламп.

При этом в отдельных местах электропровода понадобиться сваривать по 4 и применять для них клеммы с внутренним диаметром от 4 мм. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Масштабы ГОСТ 2.
Как начертить однолинейную схему щита.

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии.

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

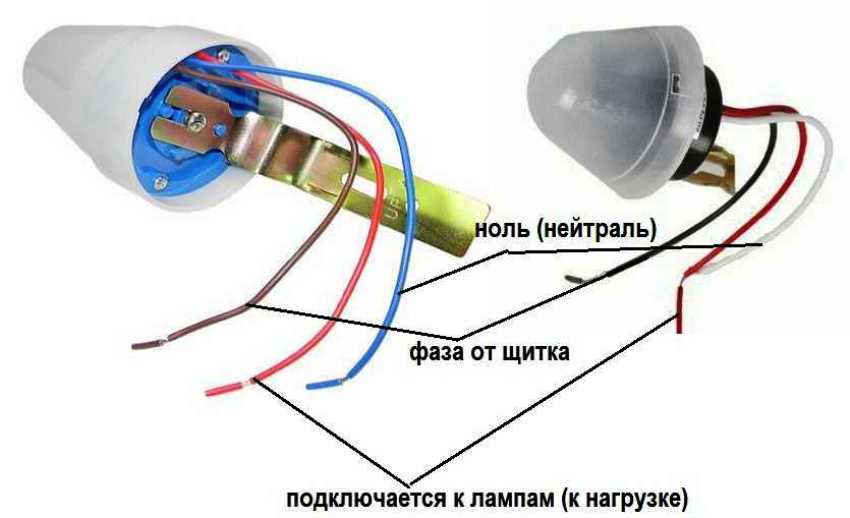

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы
можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или
вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен
в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной
темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс. Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки
работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Преимущества и недостатки использования фотореле для уличного освещения

Чтобы обеспечить необходимый уровень видимости во дворе дома и при этом не беспокоиться о постоянном включении и отключении электрооборудования, следует установить простой уличный светильник с датчиком освещённости. Устройство фотоэлемента имеет небольшую плату управления и корпус, поэтому оно не занимает много места и обладает незначительным весом. По этой причине датчик можно установить практически на любой поверхности.

Благодаря прибору достигается существенная экономия электроэнергии, поскольку расход её значительно меньше. Также к преимуществам использования фотоэлемента следует отнести:

  • работу устройства при малых токах;
  • высокую скорость срабатывания, в сравнении с механическими аналогами;
  • большую производительность устройств;
  • отсутствие механических контактов (что исключает быстрый износ оборудования);
  • длительный период эксплуатации.

Наряду с преимуществами датчиков света, следует рассказать о существующих недостатках. В первую очередь необходимо тщательно проверять корпус устройства во время покупки на предмет герметичности. При её отсутствии внутрь корпуса может проникнуть влага и вызвать окисление контактов.

Герметичный корпус сумеречного фотодатчика

Также необходимо следить за тем, чтобы прибор не оплавлялся при работе и не имел механических повреждений.

Мнение эксперта
Виталий Панфилов
Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

“Грязный корпус фотодатчика препятствует нормальному проникновению лучей света. По этой причине необходимо всегда устройство содержать в чистоте.”

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

  • однофазные (бытовые, под сеть 220 В);
  • трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

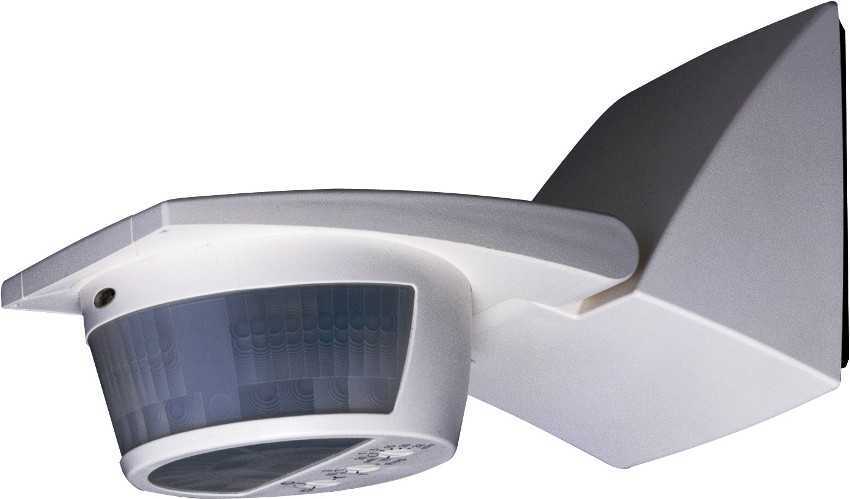

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Особенности функционирования

Фотореле функционирует ночью благодаря встроенному фотоэлементу. Через него анализируется уровень света вне помещения и, если данные соответствуют запросу, включается свет. Днём – это изолятор, который не проводит сквозь себя свет, а вечером – отличный проводник.

Фотореле в разбореИсточник econix.com

Схема прибора довольно проста и без проблем вмещается в маленький корпус, через который проходят проводники, подключаемые к электросети здания. Через них также реализуется активация устройства в зависимости от установленных настроек освещённости улицы. Фотореле применяют для различных задач, в том числе и в частном пользовании, но чаще всего, его главное предназначение – создавать уличную освещённость вечером и ночью.

Практически все устройства сейчас оснащены точечным регулятором, благодаря которому можно выставить необходимые значения для активации освещения. Он нужен для наиболее точной регулировки и выводится на корпус, что сильно упрощает его применение. Снизив значение на регуляторе до минимального, фотореле будет активироваться только глубокой ночью, а при максимальном – в конце дня, когда заходит солнце. Оптимальным значением будет среднее, но для правильной работы, как правило, настраивают несколько параметров:

  • Мощность аппарата. Рекомендуемый диапазон – от 1 до 4 КВт;
  • Масштаб чувствительности. Выставляется в пределах от 4 до 40 Люкс, в зависимости от нужной площади освещённости.

Схема значения люкс в зависимости от площади и высоты освещенияИсточник vdome.club

Нагрузка на электросеть не должна быть более 10 А для бесперебойного функционирования.

Фотореле также имеют отличия, которые заключены, в основном, в положении фотоэлемента внутри корпуса аппарата:

Внешний датчик.

Это стандартный вид фотореле с подключённым внутри фотоэлементом и таймером для активации. Подключается стандартно по обычной электрической схеме. Таймер зачастую используется как отдельный способ активации устройства. С его помощью без труда выставляются временные значения для активации и отключения аппарата. Результатом его настройки станет активация освещённости на улице только в заданное время, что в целом позволяет снизить расходы на электроэнергию.

Внутренний датчик аппаратаИсточник tehznatok.com

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

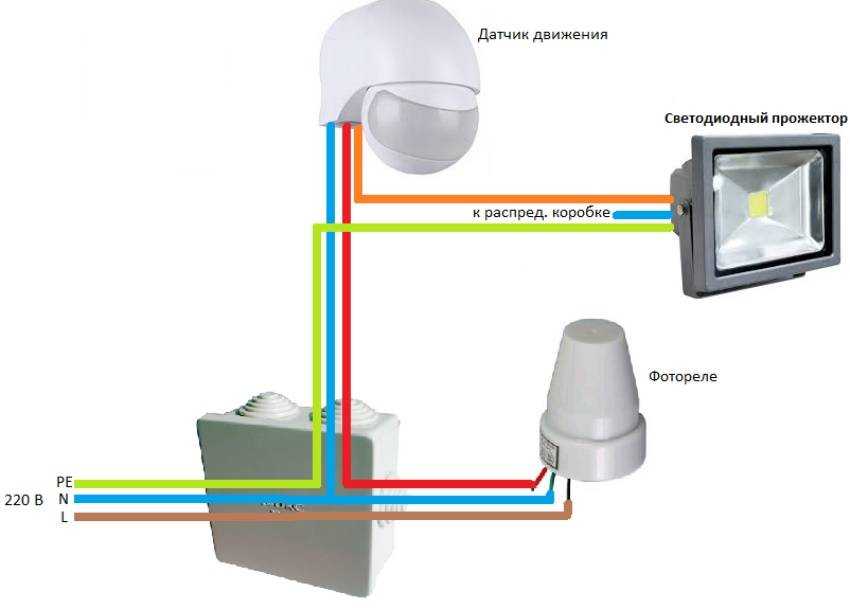

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.


Фотореле с выносным датчиком света

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

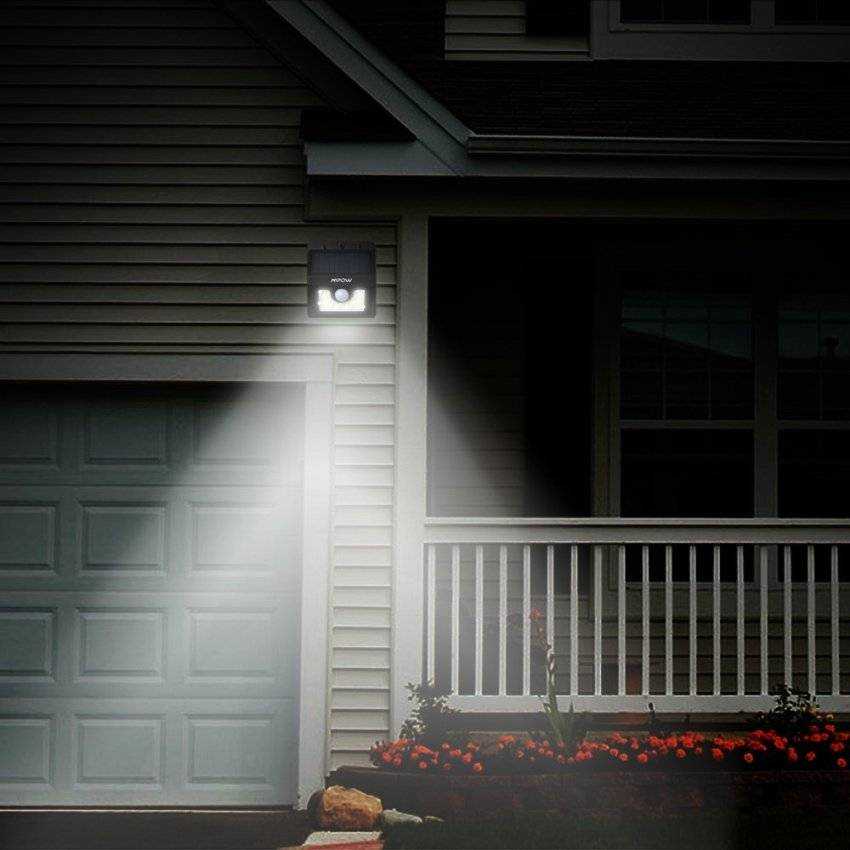

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

  • Схема подключения прожектора к сенсору и фотореле
  • Как сделать освещение забора
  • Как сделать светодиодный прожектор своими руками
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
