Сигнальный кабель оптом закупают строительные компании, системные интеграторы и производственные предприятия — и это неудивительно, ведь без надёжной передачи слаботочных сигналов невозможно построить ни охранную сигнализацию, ни систему контроля доступа, ни промышленную автоматику. По своей сути это многожильный проводник, защищённый изоляцией и нередко экраном, предназначенный для передачи аналоговых или цифровых сигналов малой мощности на различные расстояния. Разобраться в том, какие разновидности существуют и чем они отличаются друг от друга, полезно всем, кто занимается проектированием или монтажом слаботочных систем.
Основные разновидности сигнального кабеля

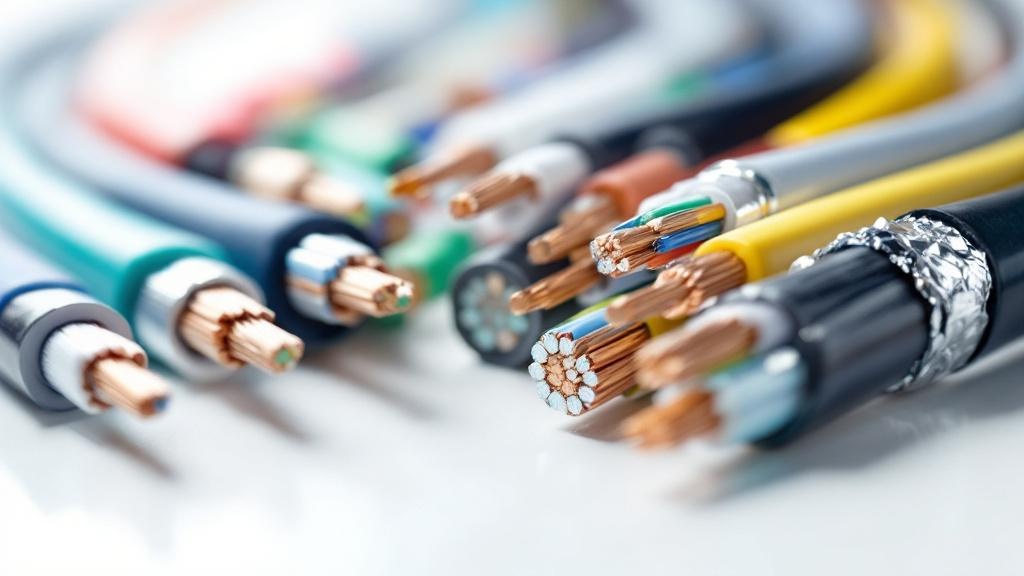

Классификация сигнальных кабелей довольно широкая: изделия различаются по числу жил, сечению, наличию или отсутствию экрана, материалу изоляции и оболочки. Наиболее распространены кабели с числом жил от 2 до 20 и сечением 0,2–0,75 мм², хотя для некоторых промышленных применений используются и более толстые проводники.
Экранированные варианты — с фольгированным или оплёточным экраном — применяют там, где требуется защита от электромагнитных помех. Это особенно актуально для промышленных объектов, где рядом работают частотные преобразователи, силовые кабели и другое оборудование, создающее наводки. Неэкранированные кабели проще в монтаже и дешевле, но подходят лишь для относительно спокойной электромагнитной обстановки.
Отдельную группу составляют кабели с пониженным дымо- и газовыделением (маркировка нг-LS, нг-HF), которые обязательны к применению в общественных зданиях, торговых центрах, метрополитене и других местах с массовым пребыванием людей. Их оболочка при горении не выделяет токсичных галогенсодержащих веществ, что существенно снижает опасность при пожаре.
Где и как применяется сигнальный кабель
Сфера применения охватывает практически все слаботочные инженерные системы. Перечислим наиболее типичные из них:
- Охранно-пожарная сигнализация — соединение извещателей, контрольных панелей и оповещателей; здесь важна надёжность в условиях возможного задымления и нагрева.
- Системы контроля и управления доступом — подключение считывателей, электромагнитных замков, кнопок выхода к контроллерам; требуется стабильная передача сигналов постоянного тока.
- Видеонаблюдение и аудиосистемы — хотя видеосигнал чаще передаётся по коаксиальному кабелю, многожильный сигнальный используется для питания и управляющих цепей камер, а также для подключения микрофонов и динамиков.
- Промышленная автоматика — передача сигналов от датчиков температуры, давления, уровня и положения к системам управления (SCADA, ПЛК); здесь на первый план выходит экранирование и стойкость изоляции к химическим воздействиям.
- Структурированные кабельные системы — в составе слаботочной разводки офисных и административных зданий.
Кабель прокладывают открыто (в кабельных каналах, лотках), скрыто (в стенах, под фальшполом) или в земле — в зависимости от условий эксплуатации подбирается соответствующая конструкция и материал внешней оболочки.
Ключевые технические характеристики
При выборе кабеля важно обращать внимание на несколько параметров одновременно. Сечение жилы определяет максимально допустимое падение напряжения и, следовательно, максимальную длину линии при заданном токе. Для большинства извещателей и датчиков хватает сечения 0,35–0,5 мм², но если по той же линии нужно питать исполнительное устройство с током потребления в несколько сотен миллиампер, сечение следует увеличить.
Ёмкость жил и взаимоиндуктивность между парами влияют на верхнюю граничную частоту передаваемого сигнала — это особенно критично для интерфейсов RS-485 и аналоговых токовых петель 4–20 мА на больших расстояниях. Кабели с витыми парами снижают ёмкостную нагрузку и уменьшают перекрёстные помехи между соседними цепями. Рабочая температура — ещё один параметр, который нельзя игнорировать: стандартный диапазон составляет от –40 до +70 °C, но для объектов с экстремальными условиями выпускаются специализированные исполнения.
Также стоит учитывать степень гибкости кабеля. Для стационарной прокладки подходят более жёсткие конструкции, а там, где кабель регулярно изгибается (например, в подвижных частях оборудования), нужны гибкие многопроволочные жилы с соответствующей маркировкой.
На что обратить внимание при выборе и закупке
Практика показывает: ошибки при выборе сигнального кабеля обходятся дорого — перемонтаж трассы куда затратнее, чем правильно подобранное изделие с первого раза. Сначала стоит уточнить требования нормативной документации: для пожарной сигнализации в России действуют требования ГОСТ Р и своды правил, которые прямо указывают на необходимость использования кабелей с огнестойкой или пониженно-горючей оболочкой.
Если вы ориентируетесь на крупный объём монтажных работ, имеет смысл рассмотреть Сигнальный кабель оптом — при покупке бухтами или крупными партиями стоимость метра заметно снижается, а наличие широкого ассортимента у одного поставщика упрощает логистику. Важно проверять наличие сертификатов соответствия и протоколов испытаний: качество бюджетных кабелей неизвестного происхождения нередко не отвечает заявленным характеристикам — особенно это касается реального сечения жил и стойкости изоляции к воспламенению.
Помимо технических параметров, при выборе стоит учитывать удобство монтажа: цветовая маркировка жил упрощает разводку и последующую диагностику. Кабели с числом жил более восьми, как правило, имеют цифровую или буквенно-цифровую маркировку на самих проводниках, что снижает вероятность ошибки при подключении.
Сигнальный кабель — изделие, от которого напрямую зависит надёжность всей слаботочной системы. Правильно подобранный тип с подходящим сечением, нужным числом жил и соответствующей оболочкой обеспечивает стабильную работу оборудования на протяжении всего жизненного цикла объекта и существенно упрощает техническое обслуживание в будущем.
