Бра в спальне

Чаще всего настенные светильники — вешают в спальне над кроватью. Они дают возможность организовать мягкий свет, почитать при нормальном освещении и выключить его не вставая с кровати. Стандартная высота для размещения бра над спинкой кровати — 1,20 м — 1,6 м. Разбег большой, на то есть причины.

На какой высоте вешать настенные светильники над кроватью? Чтобы они находились на расстоянии 120-160 см от пола

Чтобы понять точно, на какой высоте вешать бра над кроватью, надо учитывать несколько факторов:

  • Высота спинки кровати. Осветительный прибор желательно вешать выше спинки на 20-30 см. Можно и меньше и больше — смотрите по обстоятельствам и остальным критериям. Но есть модели кроватей с высокими спинками. Настолько высокими, что они перекрывают даже максимальную высоту от пола — 160 см. В этом случае есть два выхода. Первый — повесить их выше края спинки, но, скорее всего, потребуются модели «со шнурками» чтобы можно было включать/выключать не поднимаясь. Второй — установить бра на спинку кровати. Такое тоже возможно и может быть даже более удобно.
  • Рост. При выборе высоты установки бра над кроватью можно руководствоваться ростом человека — повесить надо так, чтобы можно было до выключателя легко дотянуться лежа в кровати.
  • Тип лампы. Если плафон и поток света направлен вверх, придется устанавливать светильник немного ниже на стене, если направлен свет вниз, можно установить повыше. Но при этом не забывайте, что до выключателя надо дотянуться не вставая. Облегчит задачу наличие висящего шнурка или цепочки, которая приводит в действие выключатель.

Если в спальне есть туалетный столик, то местное освещение не помешает и тут. В этом случае повесить бра стоит на уровне верхней трети зеркала. Тогда и стоя и сидя освещение будет нормальным. Или, как вариант — установить несколько бра с круглыми абажурами с каждой стороны (на фото слева).

Возле туалетного столика можно много светильников установить или два бра на уровне верхней трети зеркала

И последнее что надо учесть (не по важности) — это внешний вид комнаты и то, как все планируемые источники света будут вписываться в обстановку. Ведь правильно подобранное освещение может подчеркнуть достоинства комнаты и спрятать недостатки

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

  • при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
  • учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
  • если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке

Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую

Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Принципиальное решение

Все большее число наших соотечественников принимают решение на покупку светильников, крепящихся к стене. Многим приходится решать сложную задачу, не зная, как подключить бра с выключателем шнурком. Данный вариант включения/выключения особо популярен, так как позволяет обходиться без необходимости каждый раз вставлять вилку в розетку и извлекать ее при погашении света. Кроме того, на шнурок можно прикрепить какое-либо украшение, дополняя интерьер приятными симпатичными вещичками.

Некоторые собственники, не пытаясь разобраться как правильно можно подключить светильник с выключателем шнурком, принимают решение на вызов мастера-электрика. Это простое решение, но оно потребует дополнительных финансовых расходов. При этом вполне можно обойтись и без сторонней помощи и установить бра своими руками, соблюдая при этом все установленные правила ПБ и ТБ.

Бра с выключателем на шнурке: монтаж

Для выполнения данных работ, не требуется определенная квалификация, так как монтаж устройства не представляет сложности. Для этого потребуется умение работать с электроинструментом.

Для работы потребуется:

  • Перфоратор;
  • Молоток;
  • Шуруповерт.

Стоит отметить, что неважно, какой электровыключатель используется для управления осветительным прибором. Это может быть обычный выключатель, веревочный (оснащенный шнурком или веревочкой), сонетка (оснащенная цепочкой), так как монтаж относится к основной конструкции светильника

Перед тем как начать монтажные работы, следует определиться с его расположением на стене. Для этого, в расчет берутся такие показатели как, высота (для удобства управления) и расположение мебели в комнате.

После того, как вы определились с местом, следует разобрать светильник, так как крепление к стене, выполняется посредством его внутренней части (обычно в виде пластины). Данный элемент конструкции, прикладывается к стене, и согласно отверстиям наносится разметка, для последующего сверления стены.

При выборе бра следует учитывать дизайн стен

Выбрав бур необходимого диаметра, просверливаем стену. Используя молоток, забиваем пластиковые дюбели. Прикладываем несущую часть конструкции светильника и прокручиваем саморезами к стене. Осталось подсоединить провода и собрать бра.

Это интересно: Как подключить люстру и точечные светильники к двухклавишному выключателю: рассмотрим внимательно

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Схемы подключения

Существует несколько схем подключения для проходных выключателей – парный, с трех точек, двухклавишный и с подсветкой. Рассмотрим их подробно.

Как подключить два проходных выключателя

Два одноклавишных проходных включателя для управления одной лампой представляет собой самый простой вариант схемы. Подключение выполняется по следующему алгоритму:

  1. Нулевая жила с электрощитка подключается к распредкоробке, а затем оттуда ведется на светильник.
  2. Соединяются все контакты проходных коммутаторов по вышеописанной схеме.
  3. В распредкоробку вводят 4 трехжильных проводника.
  4. Если в сети имеется «земля» все жилы с этой маркировкой должны быть соединены.
  5. Фаза от электрощитка соединяется с проводом, идущим на общую клемму первого выключателя.
  6. Общий проводник от второго выключателя соединяется с фазной жилой, идущей на лампочку.
  7. Соединяются второстепенные жилы от первого и второго выключателя.

Фаза с электрощитка должна переходить только на общий провод первого выключателя. Далее фаза должна выйти из общего клемма второго проходного отключателя и перейти на фазную жилу светильника. При этом жилы с нулем и землей передаются через распредкоробку сразу от щитка на лампочку, минуя выключатели.

Вариант управления освещения с трех точек

Данная электросхема предполагает включение еще одного, перекрестного выключателя, который будет стоять посередине между первым и вторым. Особенность такой конструкции в том, что в нее можно добавить не один, а сразу несколько подобных проходных переключателей. Получится, что светильником можно управлять из трех и более мест.

В отличие от проходного, перекрестный переключатель содержит уже не три, а четыре клеммы. Чтобы подключить его в схему, потребуется вскрыть распредкоробку и найти второстепенные провода от первого и второго выключателей. Далее их нужно разъединить и соединить с жилами от промежуточного. Два провода с входными и два — с выходными контактами.

Таким образом, получается, что ток, выходящий из первого выключателя, подается в перекрестный и, выходя из него, идет на второй. Если потребуется подключить еще один такой же промежуточный проходной коммутатор, нужно выходные жилы из первого перекрестного соединить со входными второго.

Выходные от второго перекрестного пойдут в распредкоробку на соединение с входными проводами, идущими на проходной выключатель. По такой схеме можно подключить любое количество промежуточных переключателей и управлять светильником из 3, 4, 5 – 10 и т. д. мест.

https://youtube.com/watch?v=Mtreu-6cDv8

Двухклавишный проходной выключатель: схема подключения

Теперь рассмотрим, как сделать схему с двухклавишными проходными выключателями для двух светильников одновременно. В отличие от вышеописанных моделей, в данном случае на каждый переключатель приходится по 6 клемм. Это нужно обязательно учитывать в схеме расключения.

В принципе структура сети остается та же, меняется только количество проводников – вместо трех, нужно использовать шесть. Ее необходимо собрать так, чтобы от второго выключателя шло два провода на две лампы. Однако на главные клеммы первого проходного переключателя можно поставить только один проводник, разъединив его с помощью перемычки, чтобы не вести от электрощитка сразу две фазных жилы.

Для проходного выключателя с подсветкой

Проходной переключатель освещения с подсветкой практически ничем не отличается от рассмотренных выше. Электросхема для конкретного случая полностью определяется количеством светильников и необходимостью включения/выключения их из разных мест помещения. Главная особенность такого выключателя – возможность работы лед-элемента только в сети с лампой накаливания.

Как подключить бра с выключателем шнурком, цепочкой — 3 простые схемы.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

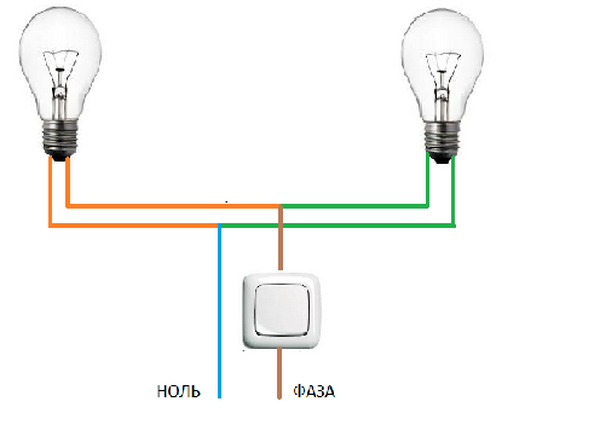

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Способы подключения

В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:

бра, питаемые посредством веревочного переключателя;

  • бра, включаемые одноклавишным выключателем;
  • бра, подключаемые в электрическую цепь через обычную штепсельную розетку.

Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

Веревочная модель

Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.

В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:

  • L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
  • N – нулевой вывод, как правило, это синий провод;
  • PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.

Цветовая маркировка жил

Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:

Клавишная модель

Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.

Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности

Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.

Шнур с вилкой

Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.

Выбор местоположения


Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Схемы подключения других типов ламп

Чтобы правильно подключить другие виды осветительных приборов, нужно сначала узнать их принцип работы и ознакомиться со схемой подключения. Каждый из типов ламп требует определенных условий для работы. Процесс накаливания спирали совсем не предназначен для излучения света. В области больших мощностей и площади их заметно потеснили газоразрядные приборы.

Люминесцентные лампы

Кроме ламп накаливания, часто применяются и галогенные, и люминесцентные трубчатые лампы (ЛЛ). Последние распространены в административных зданиях, боксах для покраски автомобилей, гаражах, производственных и торговых помещениях. Немного реже их применяют дома, например, на кухне для подсветки рабочей зоны.

ЛЛ нельзя подключить напрямую к сети 220 В, для розжига нужно высокое напряжение, поэтому используется специальная схема:

Первая схема применяется все реже, отличается меньшим КПД, гудением дросселя и мерцанием светового потока, который часто не заметен глазу. Подключение электронного балласта часто изображено на корпусе.

Подключается либо одна лампу, либо две последовательно, в зависимости от ситуации и того, что есть в наличии, также и с электронным балластом.

Конденсатор между фазой и нулем нужен для компенсации реактивной мощности дросселя и снижения сдвига фазы, цепь запустится и без него.

Галогенные источники света

Этот тип часто применяется в точечных светильниках на подвесных и натяжных потолках. Подходят для освещения мест с повышенной влажностью, поскольку выпускаются для работы в цепях с пониженным напряжением, например, 12 вольт.

Для питания используют сетевой трансформатор 50 Гц, но габариты велики и со временем он начинает гудеть. Лучше для этого подойдет электронный трансформатор, на него приходит 220 В с частотой 50 Гц, а уходит 12 В переменного тока с частотой в несколько десятков кГц. В остальном подключение аналогичное с лампами накаливания.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

  • скрытой или открытой установки;
  • одноклавишные, двухклавишные, трехклавишные;
  • с подсветкой или без нее;
  • специальный знак на клавишах может присутствовать или отсутствовать.

Рассматривая внутреннюю схему, можно говорить о следующих видах:

  • Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
  • Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
  • 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
  • Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
  • Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Способы установки и подключения

Потребитель предварительно выбирает прибор по способу установки. Если необходимо монтировать скрытый бытовой электровыключатель, то для этого следует просверлить в стене монтажное отверстие. Такая установка проводится, когда монтируется скрытый монтаж электрических сетей. Если применяются нестандартные аппараты, то выполняются соответствующие под них отверстия.

Вам это будет интересно Классификация воздушных и подземных ЛЭП и их назначение

Наружные приборы обычно устанавливаются в помещениях с открытой электрической проводкой. Такой монтаж проводится в деревянных загородных домах, на промышленных предприятиях, строительных вагончиках и в помещениях, где невозможно спрятать провода или они устанавливаются по временной схеме.

Обычно для дизайнерского оформления больше подходят скрытые аппараты, так как они выглядят привлекательнее. Для подключения проводки используются два типа:

  • винтовой;
  • безвинтовой.

Более привычным считается первый способ соединения, когда провод соответствующего размера вставляется в клемму и притягивается винтом. Единственный недостаток — ослабление крепления из-за вибрации проводников под воздействием электрического тока. Особенно это касается многожильных проводов. Незатягивающиеся пружинные клеммники позволяют подключать провода практически разных размеров и конструкций. Следует учитывать, что такое соединение не подходит для проводов из алюминия.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

  • отвертка;
  • индикаторная отвертка;
  • пассатижи;
  • карандаш;
  • острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

  1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
  2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
  3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

  1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
  2. Закрепить крышку бра дюбелями на стене.
  3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
  4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
  5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

Еще одно важное преимущество изделий – возможность регулирования угла падения света. Конструкция включает в себя вращающееся крепление лампы, которое и позволяет направить световой поток в определенную зону

Помимо этого светильники дополняют интерьер комнат, из-за того, что могут быть изготовлены из красивого пластика, кованного метала и даже хрусталя.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

Выбор местоположения


Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Как подключить бра с выключателем

Питающий кабель бра необходимо протягивать только вертикально сверху либо снизу

Важно учитывать этот факт при установке к крепежной площадке

Для включения и отключения бра, чаще используют включатели освещения или систему переключателя. В зависимости от выбранного управления, будет осуществляться монтаж электропроводки.

При выборе обычного включателя, схема будет выглядеть таким образом: включатель необходимо устанавливать в разрыв фазной проводки идущей к бра, другими словами нулевой провод и защитный ноль (заземление), идут к светильнику бра напрямую, а фазный провод подключаем к самому включателю. Таким образом, включатель замкнёт (или разомкнёт) электрическую цепь, в следствии чего, загорится бра (или же погаснет).

Если включатель уже имеется в бра, что часто встречается (обычно они бывают кнопочные или веревочные), система подключения намного упрощается: к бра необходимо подключить провод, который будет под постоянным напряжением.

Мы опишем способ, когда проводка сделана для обычного выключателя, который в свою очередь управляет двумя бра.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
