Люстра с пультом управления

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

  • Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
  • Система коммутации входного переменного напряжения 240В;
  • Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

  1. Перфорированная планка закрепляется под потолком.
  2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
  3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
  4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
  5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

  • питающее напряжение составляет от 200 до 240 В;
  • каналы для выхода – 3 шт.;
  • мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
  • мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
  • ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

  • Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
  • Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

  • блока питания;
  • приёмника сигнала со встроенной антенной;
  • логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
  • силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

  • A,B – управляют отдельными лампами или режимами работы светильника;
  • С – включает свет полностью;
  • D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

  • В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
  • Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

  • в пространство в потолке возле места подвеса светильника;
  • в защитный кожух или корпус люстры;
  • в монтажной коробке, к которой подключаются лампы;
  • внутри гипсокартонной стены;
  • вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Люстра с пультом управления – устройство и установка

Люстра на светодиодах с пультом во всей красе Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье, прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

  • контроллер ДУ с антенной;
  • провода питания ламп и подключения сети;
  • клемма, к которой подсоединен заземляющий проводник;
  • платы дополнительных спецэффектов.

Конструкция люстры с контроллером

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Управление одним пультом двумя лампами

Более сложные устройства способны дополнительно к обычным функциям:

  • включать свет по таймеру;
  • менять яркость и цвет светодиодных ламп;
  • служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

  1. включить выключатель, лампа при этом должна гореть;
  2. открыть защитную крышку;
  3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Поиск индикаторной отвёрткой фазного провода

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

  1. Отключить питание;
  2. Снять люстру и зачистить концы проводов. Развести их в стороны;
  3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
  4. Подать питание и включить выключатель;
  5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
  6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
  7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме “L” подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме “N” нулевой. Лампа подключается к клеммам “N” и “Out”. При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме “Out”, а оставшиеся вместе – к клемме “N”.

Заземление подключается к клемме “PE”.

Схема подключения контроллера через выключатель

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Устройство люстры

Чтобы понять, каким образом выполняется подключение, давайте-ка разберёмся в устройстве диодной люстры:

  • Блок драйвера, который подаёт питание линии светодиодных лампочек. Его подключение осуществляется, как правило, двумя проводами одного цвета. Те, что идут на диоды, — разноцветные, например чёрного и белого цветов. Подключаются светодиоды последовательно: если один приходит в негодность, то выходит из строя вся линия.
  • Микроблок, где установлены приёмник и контроллер обработки сигналов. Этот блок (свитч) — главная деталь всего устройства. Именно через него подключают питание от сети. Он выполняет функцию переключателя. Микроблок коммутации сигналов производители обозначают «Wireless Switch» или «Control Switch». На одну из его сторон должна быть наклеена схема подключения. На вход к контроллеру подходят провода, как правило, в синей и коричневой оплётке. Именно такие цвета общеприняты во многих странах для обозначения цепи переменного тока от щитка. Белый провод с другой стороны блока — это антенна для пульта.
  • Трансформатор, вспомогательная проводка, и, собственно, лампочки. Всё перечисленное в списке (за исключением лампочек) аккуратненько скрыто корпусом люстры.

@mysku.me

Обычно управление люстрой с пульта осуществляется на радиоволнах с диапазоном 27,1 МГц.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

  • У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
  • Вышел из строя электронный переключатель для люстры.
  • Невозможно включить осветительный прибор при помощи пульта.
  • Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

  1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
  2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

  1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

  • Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
  • Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

  • При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
  • Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
  • При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

  • Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
  • При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
  • Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Особенности монтажа крепежей

После подключения необходимо собрать конструкцию воедино и установить ее на потолочной поверхности. Стоит помнить о массивности предмета и его внушительных размерах. Такой объект сложно закрепить на обычном проводе и потребуются дополнительные аксессуары для организации устойчивого и безопасного крепления. Можно использовать  несколько металлических пластин, зафиксированных с помощью анкерных клиньев.

Люстра прикрепляется к пластинам фиксаторами. В случае если параметры изделия  требуют обеспечения более качественного крепления, используются болты. Предварительные измерения и расчеты позволят оптимизировать процессы монтажа всех имеющихся комплектующих конструкции.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

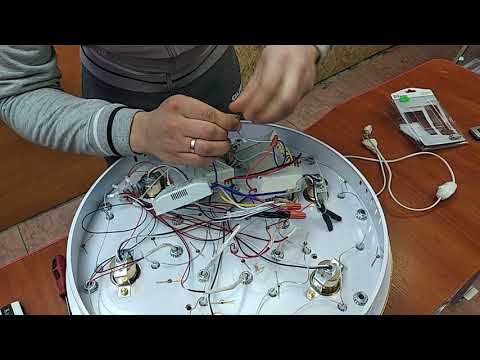

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция

Собирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.

Перед подключением нужно обязательно обесточить помещение!  Работать под напряжением запрещено.

Инструкция по подключению:

  • подключение блока управления;
  • соединение фазного и нулевого проводов с клеммами;
  • закрепление люстры на специальной планке на потолке;
  • установка источников света;
  • добавление декоративных элементов.

Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

Установка и крепление светодиодной люстры

Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода.  Затем при помощи декоративных гаек люстра крепится к потолку.

Правильное подключение проводов

Для правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.

К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.

Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.

Подсоединение заземления

Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.

Фиксация, монтаж плафонов, подача напряжения

После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
