Как заряжать литий-ионный аккумулятор: 18650 и других типов, каким током и напряжением, рейтинг зарядных устройств

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Теория

Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы – параллельно или последовательно.

Литий-ионные батареи просто подключить к БП нельзя – нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием “лишнего” электричества.

Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd – это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры – так что лишняя энергия сразу превращается в тепло.

У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться.

Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое “балансиром”. Простейший тип балансира – это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

Балансировочная плата для литиевых аккумуляторов

Зачем нужен балансир при зарядке батареи? При последовательном соединении нескольких банок напряжение суммируется, и емкость батареи будет равна самой низкой, из всех элементов.

Чтобы не допустить перезаряда «ленивой» банки, ее нужно отключить от питания, как только на ней будет достигнуто зарядное напряжение. Это позволит другим элементам продолжить зарядку. Для выполнения контроля за равномерным зарядом служит балансир. Он должен быть включен в цепь с последовательным соединением элементов. Для параллельного соединения балансир не нужен, там уровень заряда распределяется равномерно, как в сообщающихся сосудах.

Плата балансира может быть выполнена отдельно или входить в общий защитный контур MBS для литиевых аккумуляторов. Называется сборка балансировочным шлейфом.

Целью внедрения схемы является недопущение перезаряда отдельных элементов. Если используется один и защищенный аккумулятор, в нем предусмотрен блок от перезаряда.

Как правильно заряжать литий-полимерный аккумулятор

Эксплуатация lipo-аккумулятора включает ряд правил, соблюдение которых поможет сохранить его в рабочем состоянии и обеспечить продолжительный жизненный цикл устройства.

Необходимо придерживаться следующих рекомендаций:

Не допускать отключения гаджета. Как говорилось выше, заряжать устройство нужно сразу после сигнала о низком заряде батареи, каждое отключение при полной разрядке снижает работоспособность АКБ и сокращает её ёмкость.
Проводить подзарядки. Если под рукой есть розетка, прикуриватель автомобиля или ПК, смартфон стоит подзаряжать, даже когда процент ещё высок. Главное, не допускать полного заряда при таких коротких подпитках.
Поддерживать оптимальный уровень заряда. Идеальный уровень заряда батареи литий-полимерного типа составляет 50 %, конечно, добиться постоянной цифры в современном ритме жизни сложно. Однако реально обеспечить диапазон в 30–80 %, это поддержит аккумулятор в хорошем состоянии и защитит от износа.
Вовремя отключать питание от сети. При длительном контакте с током, батарея будет защищена контроллером от перезарядки, но не от перегрева, поскольку химические реакции внутри АКБ продолжаются. Такое сверхпитание резко сокращает срок эксплуатации батареи, а в некоторых случаях приводит к взрыву.
Пользоваться оригинальным зарядным устройством. В комплекте с любым гаджетом, будь то смартфон или ноутбук, поставляется блок питания и кабель зарядки. Именно оригинальное ЗУ откалибровано под особенности конкретной модели и позволяет осуществлять правильный заряд батареи. Если комплект для зарядки вышел из строя, следует приобрести ЗУ, сертифицированное производителем.
Хранить устройство со средним процентом заряда. Если смартфон или другой гаджет длительное время не будет использоваться, следует хранить его в выключенном состоянии, предварительно зарядив батарею до уровня 50–60 %. Особенность липо-аккумуляторов – работа в неактивном состоянии, поэтому неудивительно, что после включения заряд будет ниже, чем при отключении.
Исключать зарядку при нагреве АКБ. Активное использование устройства может привести к нагреву батареи, если крышка устройства стала горячей и смартфон или планшет некомфортно держать в руках, заряжать его категорически запрещено. И без того высокая температура при контакте с током только возрастёт, что приведёт к возгоранию или взрыву устройства.
Ограничить эксплуатацию во время зарядки. Идеальным для зарядки смартфона или другого гаджета считается выключенное состояние. Батарея при этом безопасно подпитывается, нагреваясь минимально. Конечно, выключить устройство на несколько часов не всегда возможно. В таком случае необходимо максимально оптимизировать работу – отключить соединение с сетью Интернет, модуль GPS и Bluetooth, ограничить использование смартфона для звонков, смс или иных целей.

Правильно эксплуатировать литий-полимерный аккумулятор смартфона помогут советы специалистов канала «Отвёртка», в видео они поведают секреты долговечности и высокой ёмкости АКБ.

Каков срок службы литий-ионных аккумуляторов и как его увеличить

Срок службы литий-ионных аккумуляторов создатели новых технологий продлили до 10 лет. Благодаря легкости обслуживания, компактности, пониженному саморазряду, уровню энергоемкости накопитель широко используют в электронных устройствах. Без мобильных телефонов, смартфонов ноутбуков невозможно представить жизнь, для которых Li-ion являются источниками питания. Любой элемент имеет эксплуатационный срок, положительные и отрицательные свойства. Эта батарейка тоже наделена рядом факторов. Владельцы следят за ними, продлевают работоспособность правильным содержанием.

Теория

Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы — параллельно или последовательно.

Литий-ионные батареи просто подключить к БП нельзя — нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием «лишнего» электричества.

Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd — это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры — так что лишняя энергия сразу превращается в тепло.

Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое «балансиром». Простейший тип балансира — это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

1. Оптимизация под энергетические (емкостные) показатели

Энергетический литий-ионный элемент оптимизирован под максимальную емкость для обеспечения долгой автономной работы. Примером такого элемента является Panasonic NCR18650B (рисунок 1), которая обладает высокой емкостью, но при разрядке значением в 2С и больше имеет существенное проседание характеристик. При пороговом значении напряжения отсечки в 3,0 В на элемент, разрядка силой 2С снизит емкость до 2,3 Ач вместо номинальных 3,2 Ач. Такие элементы рассчитаны, в первую очередь, для портативных компьютеров и других не особо мощных применений.

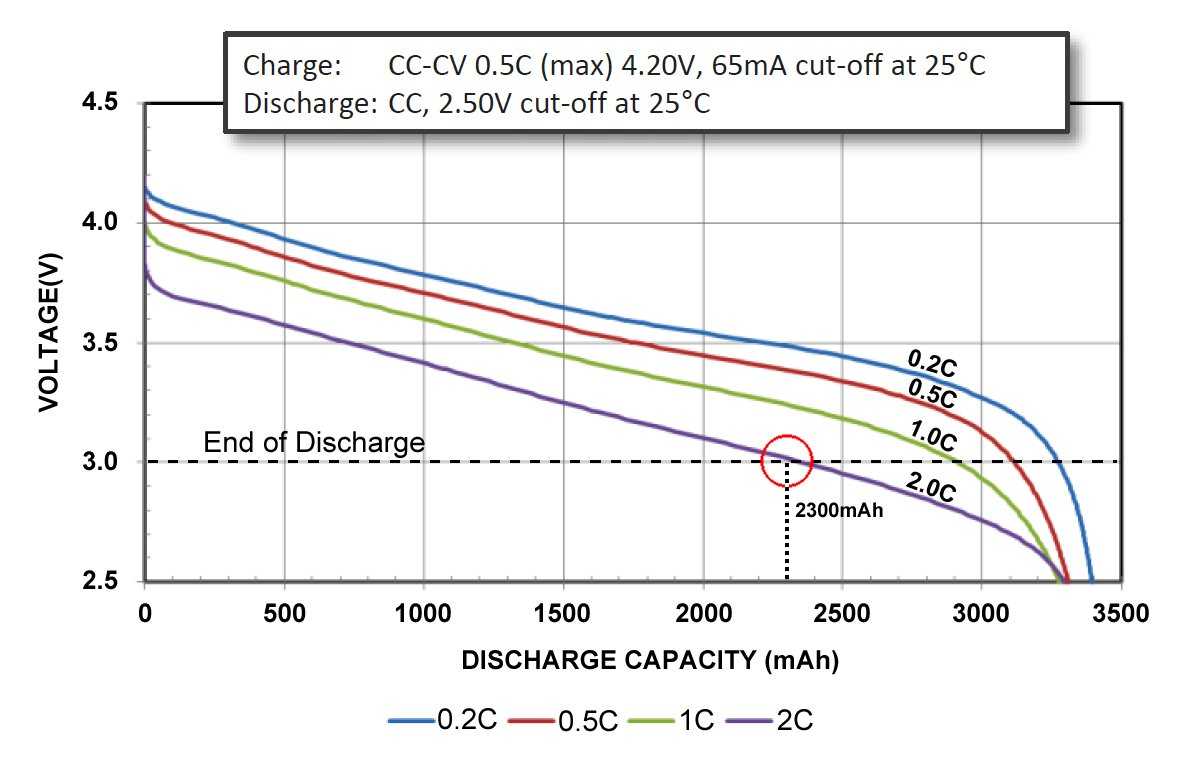

Рисунок 1: Разрядные характеристики Panasonic NCR18650B. Элемент емкостью 3,200 мАч разряжается силой 0,2С, 0,5С, 1С и 2С. Отмеченная красным кружком область с пороговым напряжением отсечки 3,0 В на линии разряда силой 2С фиксирует момент полного разряда. Понижение температуры окружающей среды также приведет к потерям емкости, при 25°С емкость будет соответствовать номиналу, при 0°С ее значение будет составлять

83 % от номинальной емкости, при -10°С —

Standard Range AGM	Deep Cycle Range AGM	Gellyte Range GEL

10 — 12 лет / 600 циклов	10 — 12 лет / 700 циклов	10 — 12 лет / 750 циклов
универсальная серия AGM	для глубоких разрядов AGM	универсальная серия GEL

Схемы плат защиты литиевого аккумулятора

Все литий-ионные и литий-полимерные аккумуляторы и собранные батареи должны иметь защиту. Чтобы провести зарядку в 2 этапа, необходимо обеспечить последовательно режим постоянного тока, постоянного напряжения. Используются в сборке РСМ или MBS платы.

Собрать самостоятельно или купить готовые платы для подключения, выбирать вам. Для зарядки литиевых аккумуляторов специалисты используют китайские изделия. Их заказывают на AliExpress, с бесплатной доставкой.

LM317

Простое зарядное устройство, стабилизатор тока.

Настройка заключается в создании напряжения 4,2 В подстройкой резисторов R4, R6. Сопротивление R8 является подстроечным сопротивлением. Погасший светодиод известит об окончании процесса. Недостатком этого устройства считают невозможность запитки от порта USB. Высокое напряжение питания 8-12 В, условие работы этого ЗУ.

ТР4056

Специалисты предлагают, для зарядки литиевого аккумулятора воспользоваться китайской платой ТП4056, с защитой от переплюсовки батарей или без. Купить ее можно на АлиЭкспресс, стоимость единицы обходится примерно в 30 центов.

Максимальный ток в 1 А регулируется заменой резистора R3. Напряжение 5 А, имеется индикатор зарядки.

постоянно, напряжение на аккумуляторе;
предзарядка, если на клеммах меньше 2,9В;
максимальный постоянный ток 1 А, при замене резистора, увеличении сопротивления, ток падает;
при напряжении 4,2 В начинается плавное снижение зарядного тока при постоянном напряжении;
При токе 0,1С зарядка отключается.

Специалисты советуют покупать плату с защитой или выведенным контактом для температурного датчика.

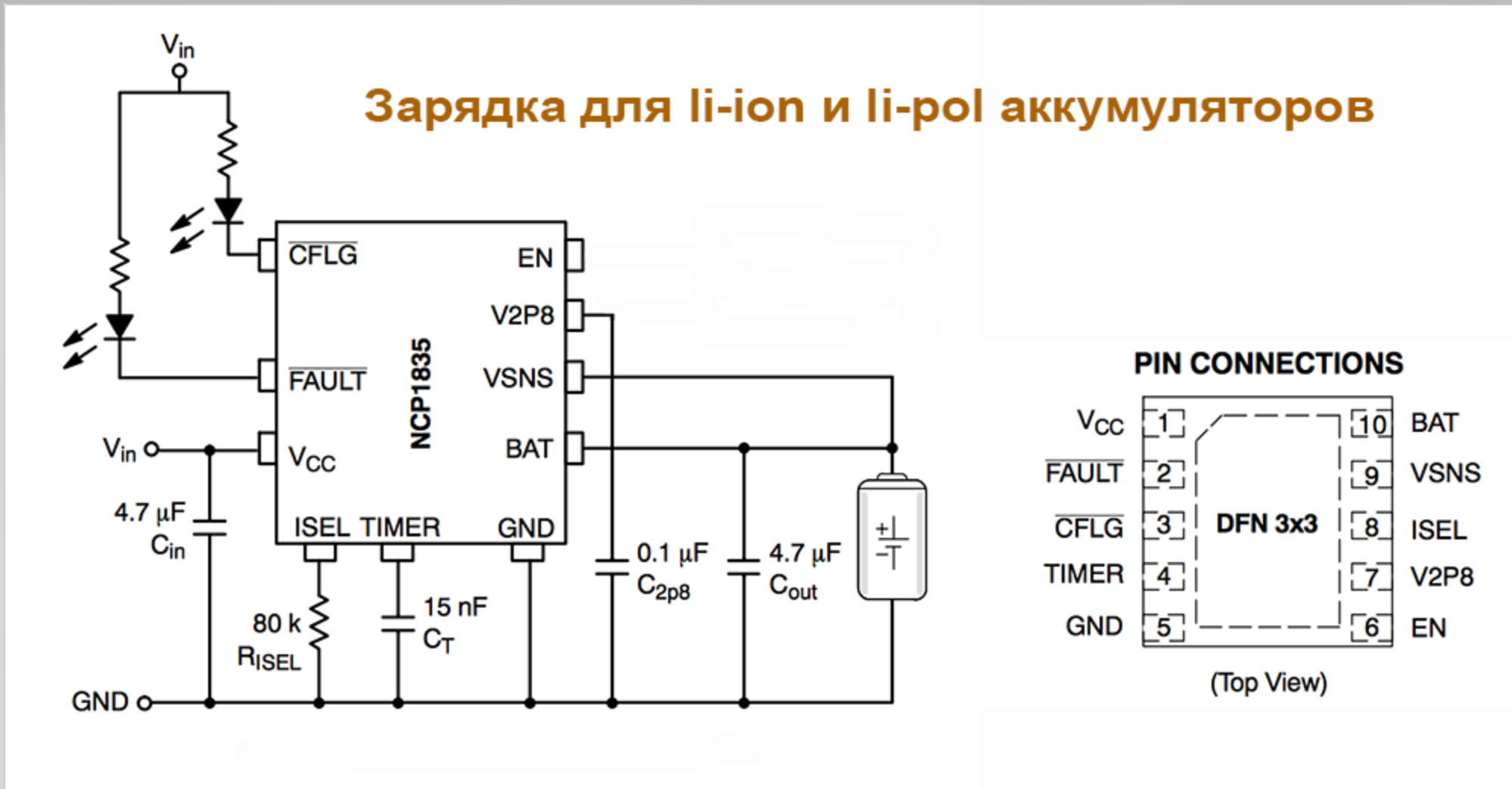

NCP1835

Зарядная плата обеспечивает высокую стабильность зарядного напряжения при миниатюрном размере платы – 3х3 мм. Этим устройством обеспечивается зарядка литиевых аккумуляторов всех видов и размеров.

малое количество элементов;
заряжает сильно разряженные аккумуляторы током около 30 мА;
детектирует незаряжаемые батарейки, подает сигнал;
можно задать время заряда от 6 до 748 минут.

Эксплуатация Li─Ion батарей

Теперь коротко расскажем об основных правилах эксплуатации литий─ионных аккумуляторов.

Калибровка

Калибровка литий─ионного аккумулятора

При ручной калибровке вам нужно дождаться выключения телефона, планшета или другого гаджета. Потом в выключенном состоянии ставите устройство на зарядку. Продолжительность до полной зарядки вы можете посмотреть по паспорту. После вынимаете и вставляете аккумуляторную батарею, включаете устройство и смотрите уровень заряда. Если он меньше 100%, то выключаете устройство и снова заряжаете. Так нужно делать до тех пор, пока при включении не будет показан полный уровень заряда.

Для калибровки также можно использовать утилиты, которые существуют для iOS и Андроид.

Хранение

Перед тем как отправить литий─ионную АКБ на хранение, её также нужно заряжать. Но уровень заряда должен быть около 50 процентов. Это считается оптимальным значением. Температура хранения батареи в идеале должна составлять 15 градусов Цельсия. В таких условиях литиевый аккумулятор лучше всего сохраняет ёмкость. Чем выше температура хранения, тем больше будут потери ёмкости при хранении.

При длительном хранении раз в три месяца проводите полный заряд-разряд аккумулятора и снова заряжайте его до 50%.

Чего не нужно делать с литий─ионными аккумуляторами?

Первое, чего не переносят Li─Ion батареи, это нагрев. Литий является чрезвычайно активным металлом и при нагреве в аккумуляторе может начаться неуправляемая реакция. В результате батарея просто воспламениться. Поэтому не держите Li─Ion аккумулятор рядом с источниками тепла, под солнечными лучами и у открытого огня;
Литий─ионные аккумуляторные батареи также чувствительны к отрицательным температурам, но таких плачевных последствий, как при нагреве, нет. Просто на холоде АКБ теряет заряд;
Не следует разбирать аккумуляторный элемент. Разгерметизация банки аккумулятора может привести к воспламенению;
Также не следует заряжать банку АКБ в обход контроллера. Исключение можно сделать в тех случаях, когда вам требуется толкнуть аккумулятор

При этом нужно соблюдать все меры предосторожности и постоянно контролировать процесс.

Виды и принцип работы

В основе работы полимерного АКБ лежит процесс перехода некоторых твердых полимеров в состояние полупроводника при смешивании их с частицами лития, тем самым в несколько раз увеличивается проводимость. Теоретические разработки подразумевают повышение энергетической плотности батарей с li ion и li pol электролитами. На сегодняшний день выделяется несколько типов li pol аккумуляторных батарей:

при добавлении в состав полимерных солей лития получают гелеобразный электролит;
сухой вид получают при смешивании солей лития с полиэтиленоксидом;
микропористые изготавливают на основе растворов солей металла лития при отсутствии воды.

Тем не менее следует помнить, что при пониженных температурах существенно понижается ионная проводимость твердого электролита, в этом li polimer уступает жидкому. Перед разработчиками встала задача по поиску материалов при использовании которых расшириться диапазон рабочих температур и увеличиться проводимость вещества. Таким материалом стал литий полимерный электролит, которые по своим полезным свойствам не уступают жидкому.

Существуют некоторые модели элементов питания, в которых был получен твердый анод. В таких аккумуляторах получилось добиться расширенного диапазона температур, а также роста проводимости. Такие элементы широко применяются для питания многих видов техники и приборов.

В ходе множества экспериментов и исследований было доказано, что данный вид элементов питания является наиболее безопасным, это выделяет отличие полимерных от литий ионных аккумуляторов. Наличие твердого вещества не позволяет электролиту вытекать и разрушаться при механическом воздействии, а также при появлении токов короткого замыкания. Возможность создания моделей с максимально малой толщиной, позволила создавать стационарное оборудование компактной величины.

Аккумуляторы с твердым электролитом li pol по своим некоторым свойствам и составу близки со своими предшественниками. Однако внедрение в их состав гелеобразной составляющей снизило собственное сопротивление и увеличило скорость ионообменных реакций.

Параллельное соединение

Последовательное соединение конденсаторов

Если автомобилю требуется больше пусковой мощности, чем может обеспечить батарея, соединяются несколько аккумуляторов параллельно.

Схема параллельного соединения аккумуляторов

По практическим соображениям (в основном, вес и размер корпуса) АКБ имеют ограниченную емкость. 12-вольтовые аккумуляторы производятся емкостью до нескольких сотен Ач. Хорошая батарея на 200 Ач весит 60-70 кг. Из-за этого главным образом используются аккумуляторы до 250 Ач. Однако очень часто потребности превышают данную емкость. В таких случаях можно применить параллельное соединение аккумуляторов. Благодаря этому решению, блоки с батарейками не имеют ограничения по пропускной способности, и в то же время их сборка, разборка, перемещение возможны без грузоподъемного оборудования.

Например, чтобы получить емкость 400 Ач и 12 В, надо соединить следующие аккумуляторы:

две батареи 200 Ач (2 х 200 Ач = 400 Ач);
пять батарей 80 Ач (5 х 80 Ач = 400 Ач);
две батареи 100 Ач и одна 200 Ач (2 х 100 Ач + 200 Ач = 400 Ач).

Аналогично любые другие комбинации.

Емкость созданного таким образом набора равна сумме емкостей отдельных аккумуляторов. При этом надо соединить одноименные полюса батарей.

Подключение аккумулятора

Как подключить аккумулятор к нагрузке, зависит от числа элементов и нагрузочного тока:

При небольшом количестве аккумуляторов и нагрузке или зарядке с малым током различия в отдаче энергии отдельных элементов будут незначительны. Можно подключать нагрузку и зарядку к первой батарее;
Способ подсоединения, когда «минус» к нагрузке и зарядке подсоединяется от первой батареи, а «плюс» – от последней, рекомендуется для балансировки аккумуляторов под нагрузкой во время зарядки с высоким током или, когда в параллель подключается много элементов. Это позволяет оптимизировать распределение напряжения.

Предпочтительное подключение параллельно соединенных элементов

Принципы параллельного подключения

Наилучшие результаты можно получить, объединив аккумуляторы с одинаковыми параметрами:

емкость;
степень износа;
внутреннее сопротивление.

Хотя требования к аналогичности параметров в данном случае намного ниже, чем, когда используется последовательное соединение аккумуляторов. Основным условием является идентичное номинальное напряжение. Но можно комбинировать:

батареи различной емкости;
аккумуляторы разных производителей;
даже значительно отличающиеся по степени износа.

Важно! В случае параллельного подключения нельзя использовать поврежденные батареи с низким внутренним сопротивлением. Применение поврежденных или сильно изношенных аккумуляторов экономически необоснованно – они потребляют энергию оставшихся элементов, что снижает доступную мощность всего комплекта

Проверка подключения

Перед сборкой нескольких аккумуляторов следует проверить каждую батарею отдельно. Это позволит избежать потерь и даже выхода из строя элементов.

Использование батареи с очень низкой емкостью не опасно, но не имеет смысла, так как не способно увеличивать мощность, однако возрастет риск будущих проблем;
Если оставить комбинацию параллельных батарей подключенной, при одной из них с низким током короткого замыкания и потребляющей много энергии, то сохранение этого состояния в течение длительного времени приведет к разрядке других батарей и ограничению эффективности;
Аккумулятор с небольшим током короткого замыкания, но имеющий значительную емкость может быть полезен, только если энергия потребляется в течение короткого времени после окончания зарядки. Такой комплект требует постоянного контроля, поскольку сопротивление нагрузки может упасть до опасного уровня;
Проверенные батареи следует заряжать так, чтобы их напряжение было одинаковым. Параллельное соединение заряженных и разряженных аккумуляторов приводит к внезапному сильному току. Заряженный элемент будет быстро разряжаться, а разряженный еще быстрее. Масштаб этого явления зависит от разности напряжений и мощностей.

Например, для аккумулятора 200 Ач не будет опасным подключение второго на 7 Ач, независимо от уровня разряда. В то же время с разностью напряжения во время подключения небольшая батарея будет испытывать значительную потерю мощности, что может довести вплоть до повреждения ее корпуса.

Срок службы литий ионного аккумулятора, что представляет собой Li-ion

До использования в активном производстве новинки, срок службы литиевого аккумулятора не превышал 3 лет.

Понять его принцип действия, выполнение требований к содержанию и бережному хранению поможет структура элемента.

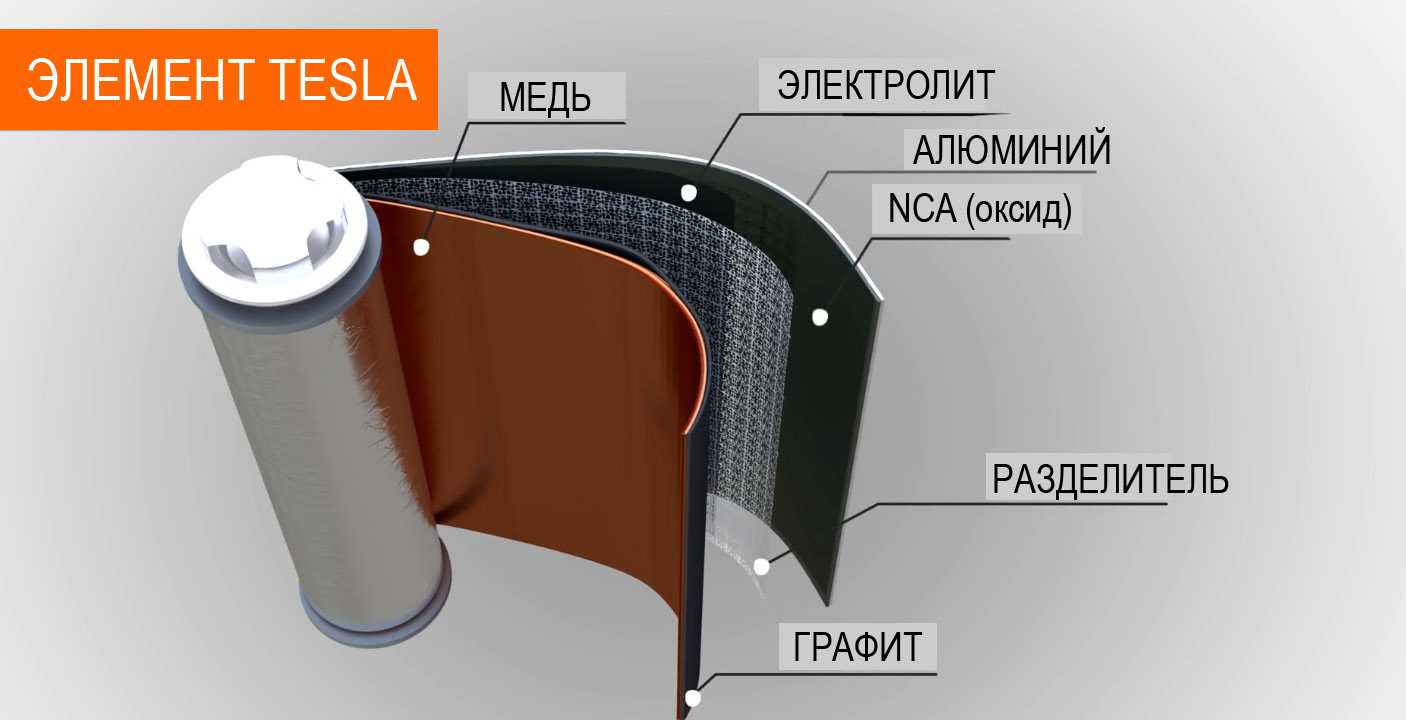

Li-ion находится в воздухонепроницаемом корпусе, содержимое состоит из 2 электродов – положительного катода и отрицательного катода. Их разделяет пористый сепаратор, пропитанный электролитом из литиевой соли, который служит накопителем электроэнергии.

Разделительный материал:

предотвращает соединение плюса с минусом;
исключает возможность для короткого замыкания;
обеспечивает высокую ионную проводимость.

Появление электрического тока осуществляет ионный поток, они перемещаются из анода в катод.

Батареи выпускают разными по электрическим характеристикам, габаритам и размерам. Единого ГОСТа для них не существует.

Литий-ионные аккумуляторы в автомобиле Tesla

Вообразите мир, в котором все машины оснащены электродвигателями, а не двигателями внутреннего сгорания. Электромоторы превосходят ДВС практически по всем техническим показателям, да к тому же намного дешевле и надежнее. У ДВС есть существенный недостаток: он выдает достаточный крутящий момент лишь в узком диапазоне скоростей. В общем, электродвигатель – однозначно лучший выбор для автомобиля. Об этом мы писали еще в статье про автомобиль Тесла.

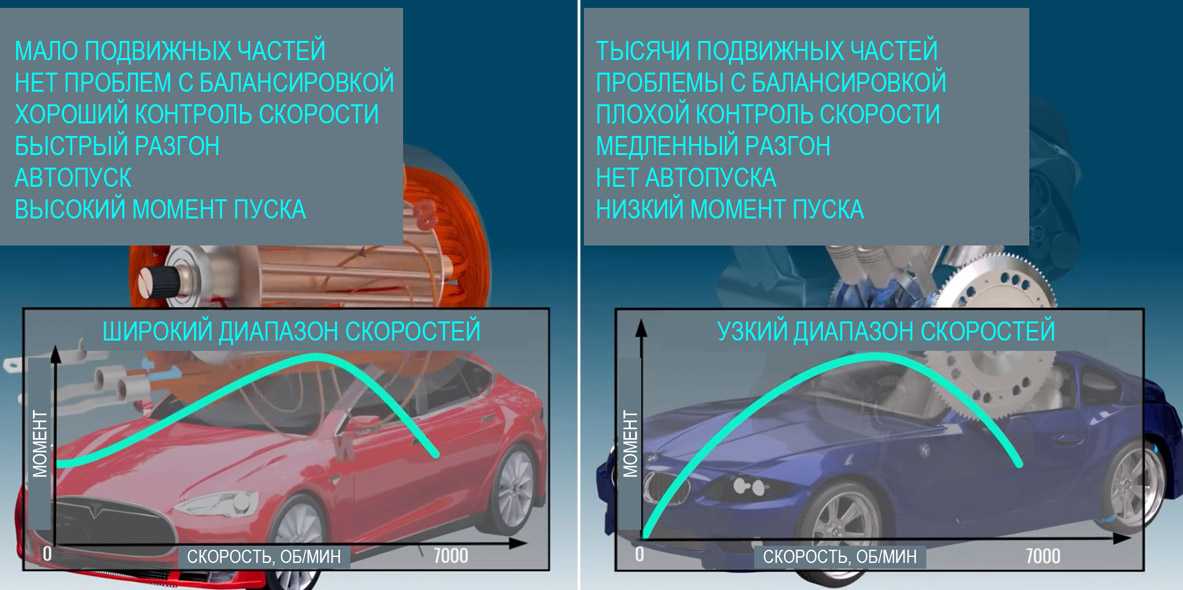

Сравнение электромобилей и автомобилей с ДВС

Но есть одно «узкое место», из-за которого электрическая революция в автопроме постоянно откладывается – это источники питания. Долгое время громоздкие, тяжелые, недолговечные и ненадежные аккумуляторы электромобилей никак не могли составить конкуренцию полному баку бензина. Но все изменилось, когда на рынок вышел производитель электромобилей Тесла.

Именно литий-ионные аккумуляторы использует компания Тесла для своих электрокаров.

Стандартный элемент выдает напряжение 3,7 – 4,2 В. Множество таких элементов, соединенных последовательно и параллельно, образуют модуль.

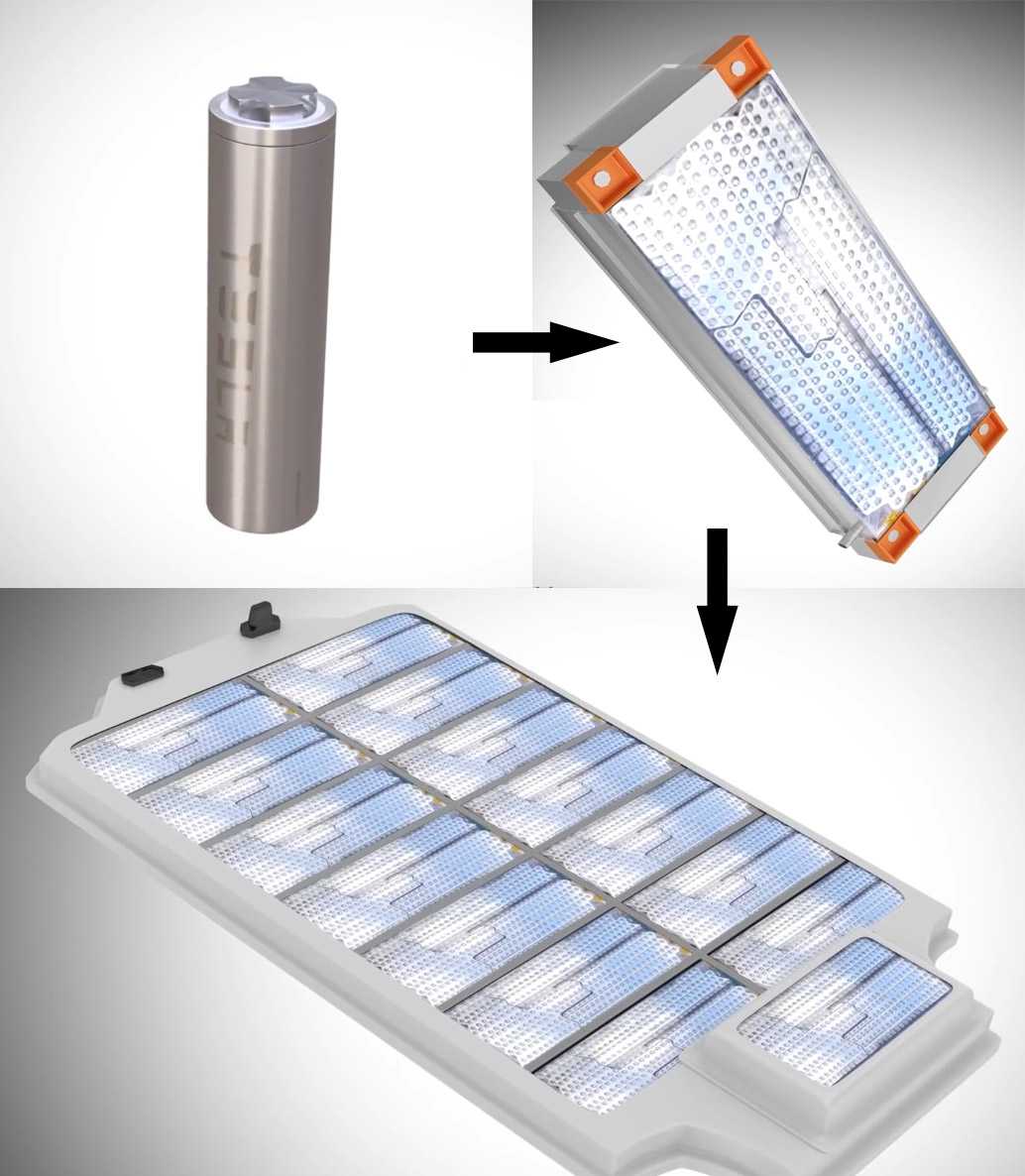

батарейный модуль Тесла

Литий-ионные элементы при работе выделяют много тепла. При этом высокая температура снижает срок службы и эффективность самих элементов. Для контроля температуры, а также их уровня заряда, защиты от перезаряда и общего состояния элементов питания, служит специальная система управления батареями (Battery management system, сокращенно BMS). В батареях Tesla используется спиртовая система охлаждения. BMS регулирует скорость движения спирта в системе, поддерживая оптимальную температуру батарей.

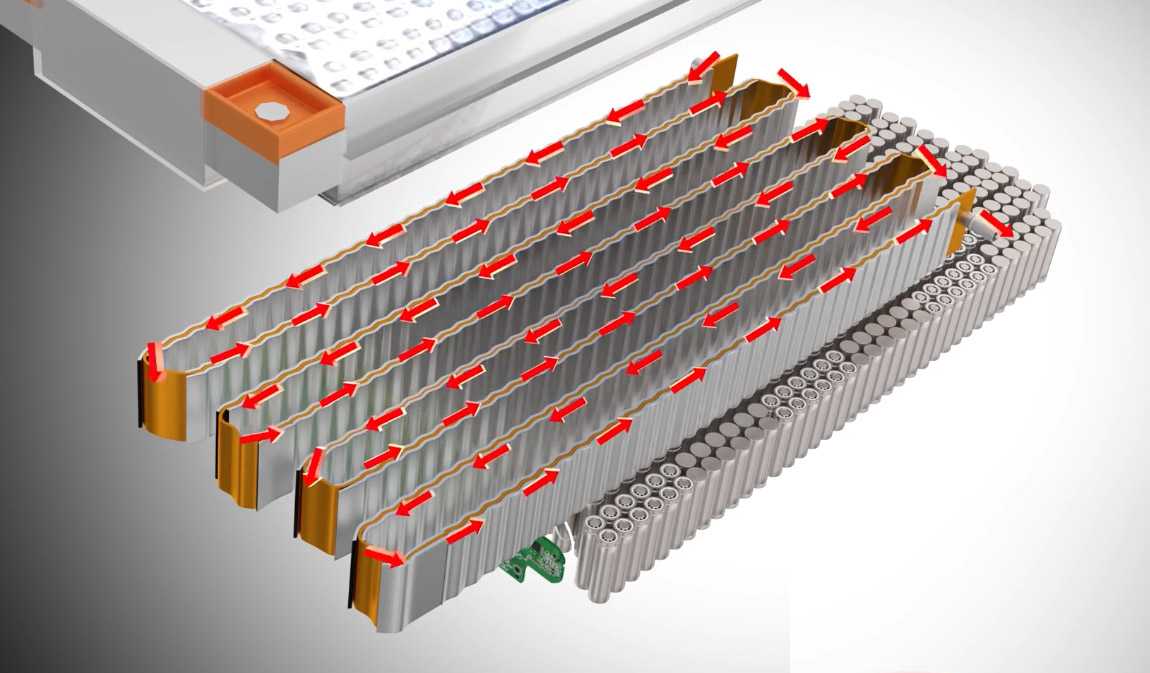

радиатор для аккумуляторов Тесла

Еще одна важнейшая функция BMS – защита от перезаряда. Допустим, есть три элемента с разной емкостью. Во время зарядки элемент с большей емкостью зарядится сильнее двух остальных. Чтобы этого не допустить, BMS использует так называемое выравнивание заряда элементов (cell balancing). При этом все элементы заряжаются и разряжаются равномерно и защищены от чрезмерного или недостаточного заряда.

равномерный заряд аккумуляторов , благодаря технологии BMS

И в этом преимущество Tesla над технологией аккумуляторов Nissan. У Nissan Leaf серьезная проблема с охлаждением аккумулятора из-за большого размера элементов и отсутствия системы активного охлаждения.

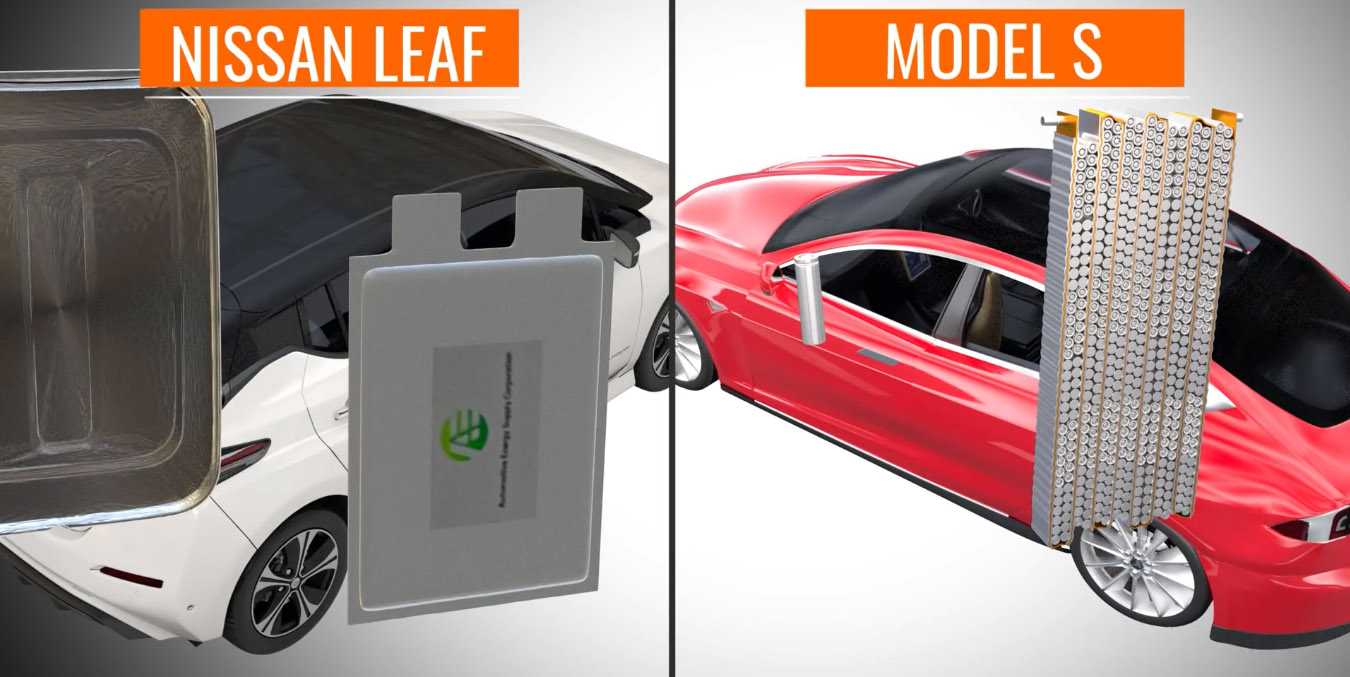

батарея Nissan Leaf и Tesla
