Аккумуляторы для солнечных панелей и ветрогенераторов

Принцип работы солнечной электростанции в домашних условиях

Солнечная электростанция – это система состоящая из панелей, инвертора, аккумулятора и контроллера. Солнечная панель трансформирует лучистую энергию в электричество (как было сказано выше). Постоянный ток попадает в контроллер, который распределяет ток по потребителям (например, компьютер или освещение). Инвертор преобразовывает постоянный ток в переменный и обеспечивает работу большинства электрических бытовых приборов. В аккумуляторе накапливается энергия, которая можно расходовать в темное время суток.

Видео описание

Наглядный пример расчетов, показывающий, сколько панелей нужно для обеспечения автономного энергоснабжения, смотрите в этом видеоролике:

Как солнечная энергия используется для получения тепла

 Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

• бака-аккумулятора;
• насосной станции;
• контроллера;
• трубопроводы;
• фиттингов.

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Популярные производители солнечных батарей

Чаще всего на прилавках встречается продукция компаний Yingli Green Energy и Suntech Power Ко. Также популярностью пользуются панели HiminSolar (Китай). Их солнечные батареи производят электроэнергию даже в дождливую погоду.

Производство солнечных батарей налажено и у отечественного производителя. Этим занимаются такие компании:

• ООО «Хевел» в Новочебоксарске;
• «Телеком-СТВ» в Зеленограде;
• «Sun Shines» (ООО «Автономные Системы Освещения») в Москве;
• ОАО «Рязанский завод металлокерамических приборов»;
• ЗАО «Термотрон-завод» и другие.

По стоимости всегда можно найти подходящий вариант. Например в Москве на солнечные батареи для дома стоимость будет варьироваться от 21 000 до 2 000 000 руб. Стоимость зависит от комплектации и мощности устройств.

Солнечные батареи не всегда плоские – есть ряд моделей, которые фокусируют свет в одной точкеИсточник pinterest.com

Этапы монтажа батарей

1. Для установки панелей выбирается самое освещенное место – чаще всего это крыши и стены зданий. Чтобы устройство функционировало максимально эффективно, панели монтируются под определенным углом к горизонту. Учитывается также уровень затемненности территории: окружающие предметы, которые могут создавать тень (постройки, деревья и т. п.)
2. Устанавливаются панели при помощи специальных крепежных систем.
3. Затем модули соединяются с аккумулятором, контроллером и инвертором, и производится наладка всей системы.

Для монтажа системы всегда разрабатывается персональный проект, который учитывает все особенности ситуации: как будет выполняться установка солнечных батарей на крыше дома, цена и сроки. В зависимости от вида и объема работ, все проекты рассчитываются в индивидуальном порядке. Клиент принимает работу и получает на нее гарантию.

Установка солнечных батарей должна производиться профессионалами и с соблюдением мер безопасностиИсточник pinterest.ca

Как итог – перспективы развития солнечных технологий

Если на Земле максимально эффективной работе солнечных батарей мешает воздух, который в известной мере рассеивает излучение Солнца, то в космосе такой проблемы не существует. Учеными ведется разработка проектов гигантских орбитальных спутников с солнечными батареями, которые будут работать 24 часа в сутки. От них энергия будет передаваться на наземные приемные устройства. Но это дело будущего, а для уже существующих батарей усилия направлены на повышение энергоэффективности и уменьшение размеров устройств.

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

• P1 – паспортная мощность прибора;
• T1 – время работы прибора;
• T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.

Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

• U – напряжение;
• I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.

В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

• КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
• КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
• Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
• Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.

Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Устройства для дачи

Ранее люди не устанавливали у себя на даче солнечные батареи по причине того, что они дорого стоят. Сейчас такие приборы изготавливают отечественные производители, поэтому конкурентоспособность повышается. Соответственно, цены начинают падать. Также с каждым годом становится доступнее сервисное обслуживание.

За счет таких технологий можно справиться не только с освещением всего участка и дома, но и полностью обеспечить работу бытовых приборов. Однако для этого нужны аккумуляторы для солнечных батарей. Power Bank — один из них. О нем мы подробнее расскажем ниже. Также следует приобрести контроллер заряда и инвертор, который будет преобразовывать ток из одного вида в другой.

Сейчас купить такой комплект можно в любом специализированном магазине. В продаже есть небольшие системы – мини электростанции. Они будут эффективны для дачи или дома. Такие комплексы способны работать около 24 часов. Их мощность составляет 235 Вольт. При данном показателе аккумулятор для солнечной батареи должен характеризоваться 2,5 кВт/ч произведенной энергии.

Как выбрать аккумулятор

Те, кто предпочел альтернативную энергетику, интересуется, какой АКБ лучше. Недостаточно выбрать наиболее мощную модель, здесь нужно уметь соотносить характеристики с условиями работы. Рекомендации:

• количество циклов «зарядки-разрядки». Отталкиваясь от этого параметра можно прикинуть, сколько прослужит батарея;
• скорость зарядки и разряда. От этого тоже зависит «срок жизни»;
• саморазряд. Чем больше – тем быстрее изнашивается АКБ;
• емкость. От этой характеристики зависят мощности, с которыми сможет работать устройство;
• максимальный ток заряда и разряда. В первом случае определяется, какие токи принимает АКБ, во втором – какие может отдать (без ущерба для работоспособности);
• вес и размеры. Зная массу и габариты элементов проще составить схему подключения и определить для них место;
• условия работы. Каждая модель рассчитана на работу в определенных температурных режимах;
• обслуживание. Параметр не основной, но от этого зависит удобство взаимодействия с АКБ.

Подбирая аккумуляторную батарею понадобятся тщательные расчеты, которые помогут установить наиболее эффективную модель.

Для автономных систем

Требования при выборе АКБ для автономной электростанции:

• выдерживание высоких токов заряда;
• минимальный уровень саморазряда;
• работа в широких температурных диапазонах;
• легкость установки и обслуживания.

Расчет емкости

Для этого есть простые формулы и допуски на потери, возникающие при работе системы. Минимального количества энергии в АКБ должно хватать на ночную нагрузку. Если в течение суток расход энергии составляет 3 кВт/ч, значит и система аккумуляторов должна быть с таким запасом, не меньше.

Оптимальный запас – тот, который покрывает суточные потребности объекта. При нагрузке 10 кВт/ч и при наличии «банка» батарей аналогичной емкости – пользователю хватит энергии на 1 сутки. Если погода солнечная, то показатель разряда аккумуляторов будет не более 25%.

Например, батарея с запасом емкости 100 Ач, ее напряжение – 12 В. Формула для расчета: емкость множится на напряжение – 100 х 12 = 1,2 кВт/ч. Поэтому, для гипотетического объекта, где ночное энергопотребление составляет 3 кВт/ч, а суточное – 10 кВт/ч, понадобится связка минимум из 3 АКБ, но оптимально – из 10. Причем это «идеальный» расчет, в котором не учитываются потери и особенности приборов.

Как выбрать аккумулятор для солнечной электростанции

Вот теперь мы вам расскажем, как выбрать аккумулятор для солнечной электростанции и попробуем установить самые дешевые варианты. Итак, для правильного выбора емкости для солнечной энергии, стоит всегда брать в учет следующие параметры:

Температура эксплуатации

В зависимости от температуры зависит непосредственно и емкость АКБ. Чтобы долго не вдаваться в подробности просто посмотрите вот такое фото:

Из этой таблица можно понять, что лучше всего АКБ для солнечной батареи хранить в отапливаемом помещении.

Уровень заряда

Такие батареи никогда нельзя заряжать на 100%, ведь они быстрей выйдут из строя

Также очень важно, чтобы остаточный ток составлял не менее 60-70%. Если этот процент выше, тогда солнечная батарея будет служить долгое время

Также узнайте: почему не стоит покупать портативные солнечные батареи для зарядки мобильных.

Что можно подключать

Особое внимание при их выборе вы должны обращать на то, какую мощность они способны выдержать. Приведем простой пример таблицей:. Как вы могли заметить, обычного АКБ не хватит, чтобы полностью включить все приборы

Здесь придется чем-то жертвовать в любом случае. По-другому вряд ли получится, ведь их стоимость существенная

Как вы могли заметить, обычного АКБ не хватит, чтобы полностью включить все приборы. Здесь придется чем-то жертвовать в любом случае. По-другому вряд ли получится, ведь их стоимость существенная.

Как выбрать АКБ для солнечной батареи видео

Если говорить прямо, то именно аккумуляторы являются слабым звеном в альтернативной энергетике, ведь они имеют слишком высокую стоимость и вес. Но, без них обойтись не получится. Существует два основных типа:

• Кислотные.
• Гелевые.

Отличаются такие аккумуляторы своей ценной и внутренним строением, соответственно у одного эффективность лучше, у другого немного уступает. Гелевый лучше переносит глубокий разряд и не боится слишком высокой перегрузки. Однако, они не переносят минусовых температур, хотя, для дома использовать их – это лучшее решение.

Статья по теме: Солнечный гриль: миф или реальность.

Особенности устройства и основные параметры

Автомобильные аккумуляторы не предназначены для работ с большим количеством циклов зарядки и разрядки. Для альтернативной и резервной энергетики используют устройства другого типа. Так как их стоимость велика, то необходимо тщательно изучить все параметры перед приобретением.

Используемые типы для альтернативной энергетики

Практически все аккумуляторы, применяемые в альтернативной энергетике и устанавливаемые в строениях, относятся к типу необслуживаемых. Пользователю нет возможности проводить с ними физические операции, затрагивающие их структуру.

Это сделано для того, чтобы минимизировать риск физического или химического воздействия батарей на людей, воздух и окружающие их предметы. Поэтому нет необходимости подробного изучения структуры и физико-химических нюансов работы аккумуляторных батарей разных типов

Большее внимание надо уделить различиям в основных технических характеристиках устройств

OPzS аккумуляторы выполнены подобно простейшим свинцово-кислотным устройствам. Изменение в форме положительной пластины позволяет обеспечить значительно большее число циклов зарядки и разрядки, чем у автомобильных аналогов.

Недостатком является наличие жидкого электролита, что может быть опасно при их разгерметизации. Средняя ценовая ниша.

Щелочные (никелевые) аккумуляторы применяют редко по причине их невосприимчивости к малым токам при зарядке и необходимости прохождения полного цикла от заряженного до разряженного состояния. В ином случае произойдет уменьшение емкости батареи.

Также эти устройства имеют больший вес и габариты по сравнению с конкурентами той же емкости. Опасны при разгерметизации. Низкая ценовая ниша.

В AGM аккумуляторах электролит находится в связанном состоянии в структуре из стекловолокна. Их можно заряжать малыми токами. Практически безопасны и занимают среднюю ценовую нишу среди конкурентов.

В GE (гелевых) аккумуляторах в электролит добавлен оксид кремния, в результате чего он находится в гелеобразном состоянии. Устройства обладают высокой степенью безопасности и хорошими характеристиками. Высокая ценовая ниша.

Аккумуляторные батареи на основе лития (например, литий-железо-фосфатные модели) обладают очень хорошими характеристиками, компактны, имеют значительно меньший вес, практически безопасны. Однако их стоимость значительно выше, чем у конкурирующих типов устройств, даже гелевых.

С позиции соотношения цены и технических характеристик гелевый и литиевый тип аккумуляторов наиболее привлекателен. Но единовременные стартовые вложения в них весьма велики, поэтому устройства других типов тоже широко распространены на рынке батарей для альтернативной энергетики.

На отечественном рынке активно востребованы аккумуляторы следующих марок:

Виды аккумуляторов для солнечных батарей

В настоящей момент разработаны и выпускаются различные по конструкции, принципу действия и условиям работы аккумуляторные батареи (АКБ), поэтому всегда есть возможность выбрать интересующую модель по предъявляемым к ней требованиям. Рассмотрим существующие виды АКБ, используемые в составе солнечных электростанций.

Почему не автомобильные

Очевидным, на первый взгляд, решением становится установка на солнечную электростанцию нескольких автомобильных  аккумуляторов от грузовика – 180-250Ач.

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

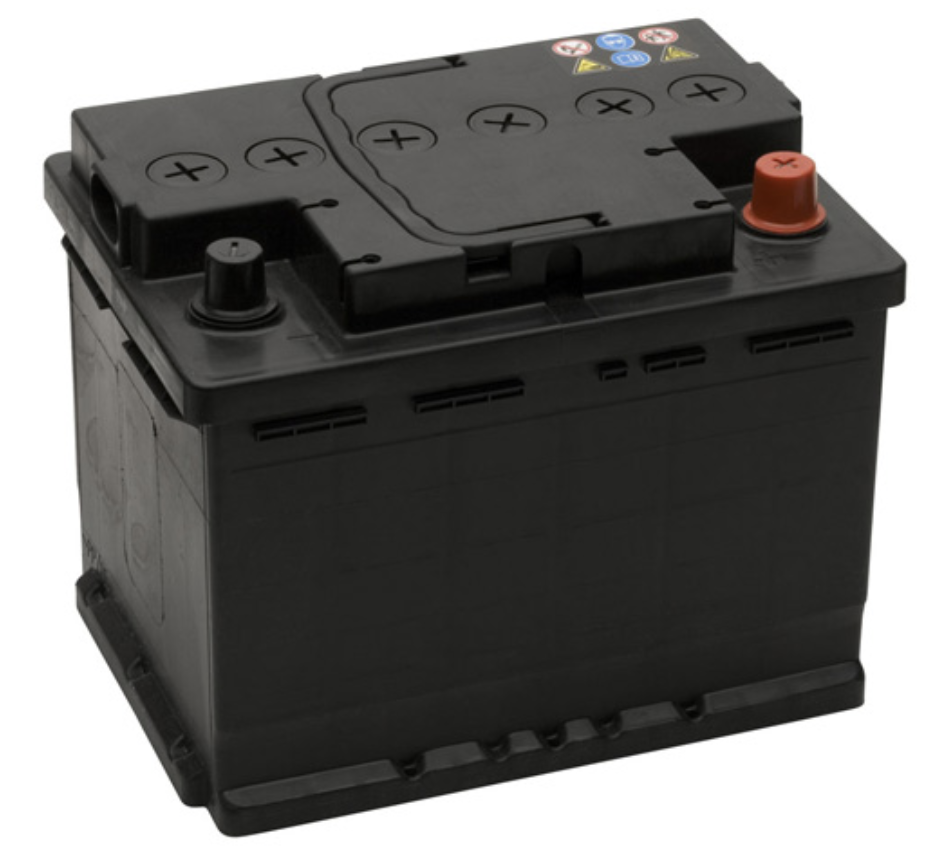

Автомобильный аккумулятор

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Аккумуляторы AGM и GEL

Гелевый аккумулятор

Суть работы аккумуляторов данного вида аналогичен автомобильным аккумуляторам с разницей лишь в том, что электролитное вещество пребывает в связанном состоянии. В AGM устройствах электролит помещён в стекловолокно, оно пропитано электролитным составом. В GEL устройствах электролит (серная кислота) помещается в гелеобразном виде.

Аккумуляторные батареи представленного вида широко используются в системах электростанций, работающих на энергии солнца, так как режим их работы связан с небольшим разрядным током и в продолжительный период времени, такой режим для устройств этого видане критичен.

Также АКБ данного типа не боятся глубокого разряда и выдерживают многократное повторение режимов «заряд-разряд». Единственный минус, при использовании подобных аккумуляторов, это их чувствительность к условиям зарядки, перезаряд может вызвать непоправимые последствия в работе АКБ.

Стоимость AGM и GEL аккумуляторов выше, чем у автомобильных.

Аккумуляторы OPzS

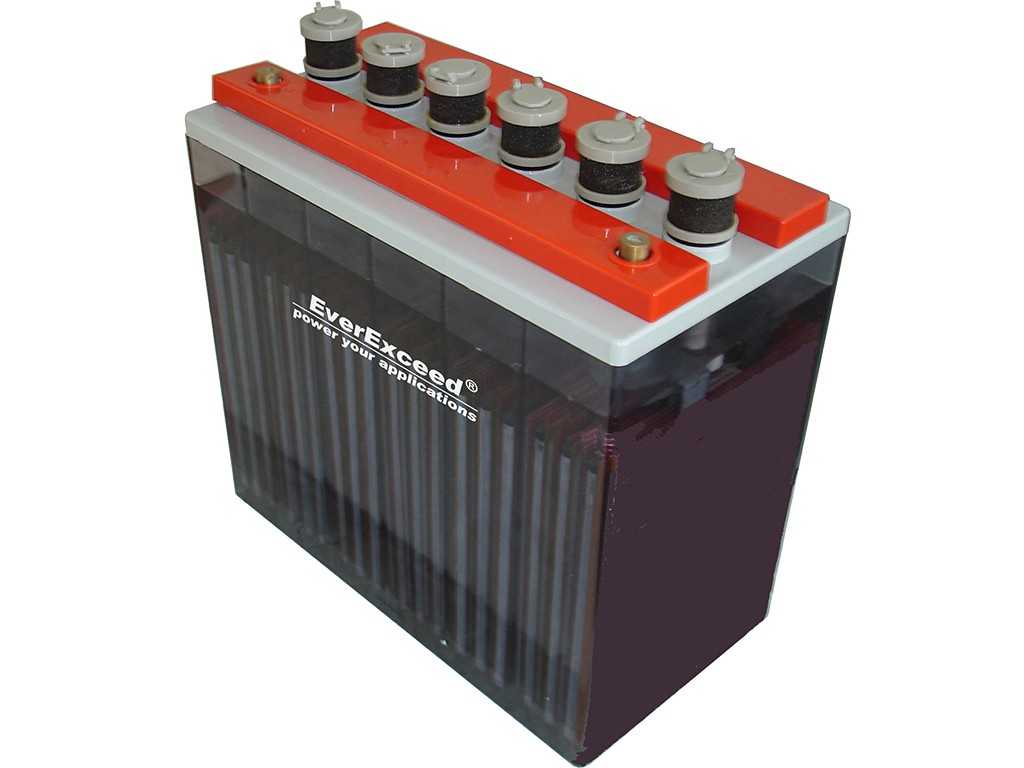

Аккумулятор OPzS

Аккумуляторы данного вида работают на том же принципе, что и приведенные выше (свинцово-кислотные), с той лишь разницей, что анод (положительный полюс) выполнен трубчатым и именно эта особенность АКБ, позволяет увеличить количество циклов «заряд-разряд» без нарушения функционирования аккумулятора. OPzS-аккумуляторы не требуют специального обслуживания, они успешно эксплуатируются длительное время. Единственный неприятный момент – сравнительно высокая цена.

Щелочные аккумуляторы

Положительным качеством АКБ данного вида является способность переносить глубокий разряд токами разной величины.

К отрицательным качествам можно отнести большие размеры и наличие эффекта памяти, который обусловлен тем, что в случае неполного разряда при последующей зарядке аккумулятор теряет часть своей ёмкости.

Щелочной аккумулятор

В случае использования подобных аккумуляторов в системах солнечных электростанций периодически будут возникать ситуации, когда разряд АКБ будет неполным, вследствие чего аккумуляторы потеряют часть своей ёмкости, что в конечном счете неблагоприятно отразится на работе системы в целом.

Литиевые АКБ

Литиевая батарея

К положительным свойствам литиевых АКБ можно отнести высокую энергоемкость, небольшие габариты, способность выдерживать глубокий разряд и способность к быстрому заряду.

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

• P1 – паспортная мощность прибора;
• T1 – время работы прибора;
• T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

• U – напряжение;
• I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

• КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
• КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
• Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
• Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.

Рекомендации по выбору

При выборе аккумуляторного накопителя в обязательном порядке следует обращать внимание на совокупность требований и их технических характеристик. Среди них первым делом стоит узнать количество циклов зарядки

Эта цифра прямо отражает срок службы. Время заряда и другие технические характеристики накопителя необходимо узнать у продавца также на этапе выбора. В противном случае использование устройства не принесет радости. Стоит обращать внимание на необходимость дополнительного обслуживания батареи. Приобретение «неправильного» варианта приведет к непредвиденным расходам.

Элемент питания должен быть устойчив к воздействиям окружающей среды. Он должен быть работоспособен в условиях места своего пребывания. Самым важным критерием выбора становится общее соответствие уже приобретенных и искомых элементов будущей системы. Все отдельные детали должны идеально подходить всей системе. Также они должны удовлетворять критерий максимальной эффективности.

Если подойти к вопросу выбора серьезно, то обращать внимание необходимо на следующие показатели:

• скорость разряда и заряда;
• степень саморазрядки;
• емкость и уровень производительности;
• размер и масса;
• условия эксплуатации;
• срок эксплуатации.

Как соединить солнечные батареи максимально используя возможности всех элементов

Смешанная схема резервного подключения. Они будут зависеть от габаритов самих панелей и их количества.

Теперь остается дело за малым.

При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром.

Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена. Во всех случаях должны отсутствовать затемнения. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту.

Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Собирается каркас с помощью болтов диаметром 6 и 8 мм. Изменения напряжения в данном случае не будет.

Нередко используется и смешанная схема подключения. Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии — в ясную погоду, когда солнце отдает максимальное количество тепла. Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты крепятся через отверстия рамки , фиксаторы и пр. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.

Солнечные панели. Как сделать дешёвую и эффективную солнечную электростанцию.

Сравнение различных типов батарей

Свинцовые батареи стоят дешевле, но они имеют более короткий срок службы и по современным меркам низкую плотность энергии, а некоторые из них требуют регулярного технического обслуживания, чтобы поддерживать их в рабочем состоянии. Литиевые батареи дороже, но они не требуют технического обслуживания и имеют более длительный срок службы, что соответствует их более высокой цене. Давайте более подробно рассмотрим какой лучше взять аккумулятор для солнечных электростанций, плюсы и минусы каждого варианта и объясним, почему вы можете выбрать один из них для своей системы.

Свинцово-кислотные с жидким электролитом

Свинцово-кислотная АКБ с жидким электролитом

Отличительной особенностью этих батарей является то, что свинцовые пластины погружены в жидкий электролит. Их необходимо регулярно проверять и доливать каждые 1-3 месяца, чтобы они работали должным образом. Халатное отношение к обслуживанию может сократить их срок службы и аннулировать гарантию. Поскольку в ходе эксплуатации этот тип АКБ может выделять опасные газы, их необходимо устанавливать в вентилируемом помещении, чтобы позволить газам батареи выходить наружу.

Герметичные свинцово-кислотные

Герметичный свинцово-кислотный аккумулятор

Герметизированные бывают двух типов: AGM и GEL, которые имеют много схожих свойств. Они практически не требуют обслуживания и влагозащищены. Отличия заключаются в электролите – в гелевом аккумуляторе он находится в загущенном состоянии, а в AGM электролит абсорбирован в стекловолокне. Считается, что они не выделяют газы, это не совсем так, поскольку для защиты аккумуляторов предусмотрены клапаны, которые могут открываться в экстренных ситуациях.

Панцирные OPzS и OPzV

Панцирные аккумуляторы типов OPzS и OPzV

Эти аккумуляторы являются разновидностью свинцово-кислотных аккумуляторов: OPzS – с жидким электролитом, а OPzV с электролитом в виде геля. Минусы – низкая плотность энергии и нелинейные разрядные характеристики, свойственные всем свинцовым аккумуляторам. Из плюсов можно отметить 1200-1500 циклов, при глубине разряда на 80%, что в 2-3 раза больше в сравнении с обычными свинцово-кислотными АКБ, но и более высокую цену, которая соизмерима уже со стоимостью LiFePo4 аккумуляторов.

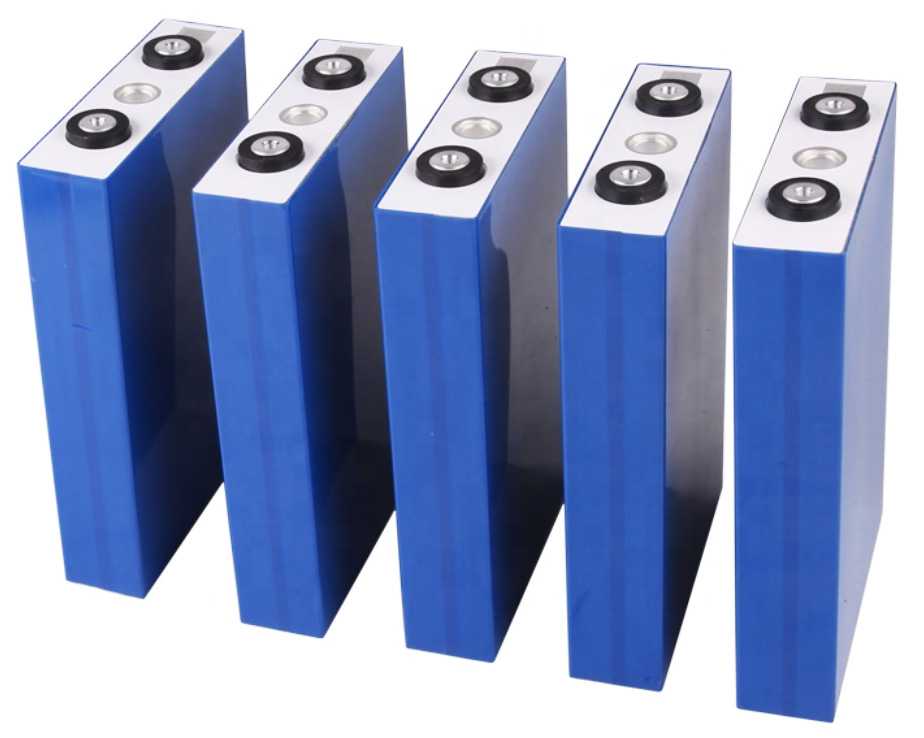

Литий-железо-фосфатные аккумуляторы

Литий-железо-фосфатные аккумуляторы

Одним из лучших химических составов литиевых АКБ для солнечных батарей является литий-железо-фосфат LiFePO4, он же LFP, еще встречается название «Лифер». Эта технология имеет в несколько раз больший срок службы, чем у свинцовых АКБ и может использоваться при более глубоких циклах. Благодаря линейным разрядным характеристикам можно использовать меньшую емкость, при разряде большими токами. Они также не требуют обслуживания или вентиляции, в отличие от заливных свинцово-кислотных батарей. LiFePO4 это одна из разновидностей литий-ионных батарей, но в отличие от них LiFePO4 пожаро-взрывобезопасны.

Литий-титанатные, они же LTO

Литий-титанатная АКБ

Можно уверенно сказать, что это великолепные аккумуляторы и одни из лучших на данный момент и они имеют все вышеперечисленные плюсы LiFePO4 аккумуляторов, но и еще могут заряжаться просто огромнейшими токами в 10С (для сравнения «свинец» можно заряжать токами 0,1 – 0,2С) и имеют ресурс 16000 циклов. Из минусов можно отметить высокую цену и больший вес в сравнении с LiFePO4.

Литий-ионные, они же Li-ion

Имеют очень высокую плотность энергии и малый вес, благодаря чему широко применяются на электротранспорте, в том числе в Тесле, но имеют существенный недостаток — при повреждениях и при работе в нештатном режиме могут воспламеняться. У LiFePO4 и Литий-титанатных аккумуляторов отсутствует этот недостаток, поэтому они более предпочтительны для использования в автономных и бесперебойных системах.

Литий-ионный аккумулятор

Подводя промежуточный итог, можно отметить, что первоначальные вложения на литиевые батареи больше, но при эксплуатации стоимость владения получается значительно ниже — за время эксплуатации литиевых аккумуляторов приходится несколько раз заменить свинцовые АКБ.

Виды кремниевых солнечных батарей

Поликристаллические

Главным элементом таких панелей являются полупроводниковые элементы поликристаллической структуры. Они гораздо дешевле монокристаллических, так как по сути изготавливаются из обрезков, оставшихся от монокристаллических элементов. В процессе изготовления кремниевый сплав просто охлаждается без последующей обработки.

КПД поликристаллических солнечных батарей составляет в среднем 12 — 18%, в то время, как у монокристаллических КПД достигает 22%. Однако учитывая меньшую цену, можно приобрести чуть больше панелей и получить тот же «выхлоп» за те же деньги, что и у монокристаллов. Такое возможно только в случае, когда есть много места на крыше. Также поликристаллы отличаются от монокристаллов неоднородностью цветовой гаммы.

Сколько стоят поликристаллические солнечные батареи? В среднем 3500 рублей за 100 Вт (многое зависит от производителя). Одной из самых недорогих поликристаллических батарей является Восток Pro ФСМ 150 П мощностью 150 Вт.

Монокристаллические

Для монокристаллических солнечных панелей специально выращивается монокристалл по методу Чохральского. Затем из нескольких кремниевых ячеек собирается целая панель определенной мощности. Чаще всего панель состоит из 36 или 72 модулей. Эффективность работы монокристаллических панелей гораздо выше, чем у поликристаллических, и составляет порядка 18 – 22%.

Благодаря такой особенности при одинаковых размерах монокристаллические преобразуют больше солнечной энергии, чем поликристаллические. Какие лучше солнечные батареи: поликристаллические или монокристаллические? Все упирается в бюджет. Если есть возможность потратить чуть больше, тогда стоит купить монокристаллы, у которых окупаемость быстрее. Также монокристаллические батареи будут предпочтительнее, если площадь крыши относительно невелика. Средний срок «жизни» составляет 25 лет.

Если же хотите сэкономить и солнечная батарея вам нужна только, чтобы запитать холодильник или насосную станцию на даче, тогда можно взять поликристаллическую модель.

Аморфные

Аморфные батареи состоят из кремниеводорода (SiH4), который получают путем действия электрического тока на кремний. В результате этого кремний испаряется, а затем тонким слоем оседает на подложку.

ЭксплуатацияМедь или алюминий: что лучше всего подходит для проводки?

КПД у аморфных панелей примерно такой же, как у поликристаллических. Однако у аморфных моделей есть некоторые преимущества. Например, они могут вырабатывать электроэнергию даже в пасмурную погоду, дождь, когда в воздухе высокая концентрация пыли или во время заката/рассвета.
