Dc dc преобразователь. устройство и принцип работы основных схем

Схемы устройств для преобразования энергии

Схемы устройств для преобразования энергии показаны на рис. 24 и 25. Они представляют собой понижающие преобразователи энергии с питанием от выпрямителей с гасящим конденсатором. Напряжение на выходе устройств стабилизировано.

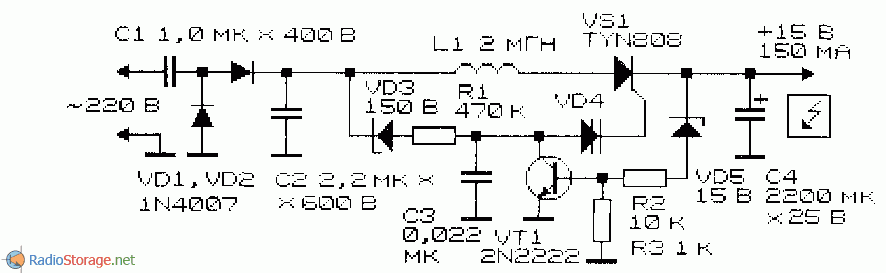

Рис. 24. Схема понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

Рис. 25. Вариант схемы понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

В качестве динисторов VD4 можно использовать отечественные низковольтные аналоги — КН102А, Б. Как и предыдущее устройство (рис. 23), источники питания (рис. 24 и 25) имеют гальваническую связь с питающей сетью.

Конструкция. Разновидности преобразователей

Частотный электропривод имеет ряд схем, в состав которых входят транзистор либо тиристор. Базовым элементом электронной схемы является микропроцессор, отвечающий за работу дополнительных элементов цепи и обеспечивающий выполнение большого количества дополнительных задач.

Преобразователь частоты представляет собой группу выпрямителей, а также инверторов, трансформирующих переменные токи в постоянные.

Однофазный частотный преобразователь – является высокотехнологичным устройством. Основная его задача – преобразования рабочего напряжения сети в бытовое (220 В). При такой трансформации совершается импульс напряжения в нужных частотах (1 – 1000) Гц.

Частотный преобразователь для электродвигателя создает напряжения, с заданными параметрами. Преобразователь частоты работает следующим образом:

  1. Вначале совершается выпрямление напряжения электрической сети, а также снижение импульсов и фильтрация гармоник.
  2. Постоянное напряжение поступает из выпрямителя в цепь инвертора, там оно трансформируется в переменное с изменяющейся амплитудой и частотой.

Роль силовых элементов зачастую выполняют IGВТ-транзисторы. Изменяя частоту можно изменять скорость вращения электродвигателя (М).

Преобразователь частоты делится на две большие разновидности:

С непосредственной связью.

Их отличительная черта – выпрямитель тиристорный, где попеременно открываются и закрываются отдельные тиристоры и поочередно подключаются к статорной катушке.

Рис. 2 Графическое изображение напряжения преобразователя

Выходное напряжение синусоиды образует пилообразное очертание с частотой около 1 – 40 Гц. Область применения такого рода преобразователей считается ограниченной из-за того, что незапираемым тиристорам необходимы более сложные схемы управления. Что и несет за собой более высокую стоимость оборудования.

Такие преобразователи частоты работающие с высокими величинами токов и напряжения имеют коэффициент полезного действия порядка 95-98%. Также высоковольтные частотные преобразователи имеют более высокую стоимость, по сравнению с низковольтными.

Если сравнивать тиристорный преобразователь с транзисторным электроприводом, имеющих аналогичную мощность, то второй прибор будет иметь значительно меньшие габариты, меньший вес и будет отличаться более надежной работой.

С выраженным звеном постоянного тока.

Данная разновидность датчиков гораздо чаще встречается в современных устройствах, целью которых является регулировка частоты.

Преобразование происходит в 2 этапа:

  1. вначале происходит выпрямление и фильтрация сетевого напряжения;
  2. затем подача сигнала подается непосредственно на инвертор, где и происходит трансформация тока нужных частот и амплитуды в переменный.

Коэффициент полезного действия при такой трансформации уменьшается, при этом увеличиваются размеры устройства. Синусоидальный сигнал обеспечивается самостоятельным инвертором напряжения и тока.

Конструкция и принцип действия

Основным элементом для некоторых модификаций прибора является блок бесперебойного питания. Работа его заключается в поддержании в сети нужного напряжения за счет аккумулятора. При отключении электричества ББП работает от батареи, причем, вырабатываемое ей электричество поступает в инвертор и с него на электроприбор.

Кроме этого в комплектацию преобразователя напряжения входит зарядное устройство, от которого происходит подзарядка аккумуляторов. И еще одним элементом преобразователя напряжения-частоты является микроконтроллер. Он контролирует параметры напряжения и в зависимости от этого дает команду на отключение или подключение батареи.

Ремонт преобразователя напряжения 12 220

Ремонт 12 вольтовых аппаратов чаще всего сводится к замене силовых выходных транзисторов. Так как они являются самыми уязвимыми элементами этого устройства. Если конструктивно он выполнен с блоков, то стоит попробовать заменить весь блок, перед этим, конечно, проверив предохранители на входе и выходе, если такие имеются. Остальной мелкий ремонт нецелесообразен. Если ремонтируется простейшие инверторы, то в них применяются чаще всего простые радиодетали которые проверяются с помощью омметра.

В итоге хотелось бы снова напомнить о безопасности работы с электрооборудованием, так как 12 Вольт считается безопасным напряжением, а вот выходное может существенно навредить здоровью даже физически крепкого человека. Поэтому перед выполнением подключения рекомендуется сразу подключить потребителя, а уж потом подавать входное напряжение 12 Вольт. Если, конечно, аппарат не оборудован стандартными диэлектрическими розетками.

Ремонт прибора

Ремонт этих устройств для преобразования одного вида напряжения в другой, лучше производить в сервисных центрах, где персонал имеет высокую квалификацию и впоследствии предоставит гарантии выполненных работ. Чаще всего любые современные качественные преобразователи состоят из нескольких сотен электронных деталей и если нет явных сгоревших элементов, то найти поломку и устранить её будет очень сложно.

Некоторые же китайские недорогие устройства данного типа, вообще, в принципе лишены возможности их ремонта, чего нельзя сказать об отечественных производителях. Да может они немного громоздкие и не компактные, но зато подлежат ремонту, так как многие из их деталей можно заменить на аналогичные.

Конструкция преобразователей напряжения

С ростом частоты увеличиваются потери, вызванные вихревыми токами, в сердечниках трансформаторов. Явление пытаются пресечь путем шихтования. Сердечник разделяется на пластины, с плоскостью параллельной линиям магнитного поля. Используется особая электротехническая сталь с высоким удельным сопротивлением.

По мере роста частоты магнитный поток вытесняется толщей сердечника наружу. Ферромагнитные материалы применяют для увеличения индуктивности. На высоких частотах становится нецелесообразным по указанной выше причине. Магнитная проницаемость перестает расти, нет смысла изготавливать подобный сердечник. На ВЧ широко используются магнитодиэлектрики прессованным порошком. Устраняя потери, созданные вихревыми токами. Сила магнитного потока сильно снижается. Периодичность законов изменения тока, напряжения диктует следующее правило…

В устройствах используют накопители индуктивного или емкостного типа. Это объясняет применение ферромагнитных материалов блоками питания, объясняет, почему Тесла в опытах шел иным путем. Ученый для создания токов высокой частоты использовал колебательные контуры. Аналогичным путем сегодня движется техника преобразователей напряжения. Для постоянного тока конструкция выглядит такова:

  1. Входное напряжение становится одновременно питающим.
  2. Сердцем преобразователя выступает генератор переменного напряжения. Известный мультивибратор (триггер на двух транзисторах), изображение доступно повсеместно. Иногда выгодно применять готовые микросхемы промышленных серий, инверторы.
  3. Результирующее напряжение переменное, часто прямоугольной формы. При необходимости усиливается, умножается или понижается (при помощи коммутируемых конденсаторов), выпрямляется, получается нужная полярность (преобразователь полярности напряжения). Заметим: эти каскады иногда выполнены на микросхемах. Мультиплексоры широко применяются для коммутации конденсаторов, запасающих мощность.

Преобразователь напряжения не строится напрямую без трансформатора. Однако если отклоняться от строго определения, удастся решить разнообразные задачи. Любой мультивибратор содержит цепочку RC, что и применил Тесла. Для получения напряжения нужно полярности применяется должным образом выполненное включение диодов и фильтрующих конденсаторов. Выпрямитель делается мостовым (см. Диодный мост).

Подобные схемы на практике встречаются в электронике по простой причине: сложно получить высокую мощность. Не создано полупроводниковых ключей, обходящих ограничение, емкости конденсаторов потребовались бы просто гигантские. Поэтому производители постоянно борются за экономию электроэнергии.

Системный блок ПК применяет импульсные трансформаторы, генерации стабильной чистоты используются кварцевые резонаторы. Укажем отличие. Работа с высокочастотным напряжением, позволяет значительно уменьшить количество запасенной за период колебания энергии. Габариты трансформаторов можно сильно уменьшить, вредные ферромагнитные сердечники выбросить вовсе, понизив вес. Имеются конструктивные особенности и другого рода. Как пишет выдающийся схемотехник М.А. Шустов:

  1. Индуктивные преобразователи меньших габаритов при прочих равных. Поэтому применяются для повышенных мощностей. Что видим на примере трансформаторов.
  2. Что касается емкостных преобразователей, выгодно использовать для малых мощностей. Вспомним о мультивибраторах с RC цепочкой.

Слышали про «трансформаторы» постоянного напряжения. Допустимо отнести к конструктивным особенностям. В составе генератора используется звено обратной связи – кристалл кварца. Запасающий конденсатор управляет режимом работы транзистора, переменное напряжение в виде акустической волны проходит пьезоэлемент. В силу очевидных обстоятельств рабочие частоты лежат в области единиц МГц, мощность мала. Понятно, что напрямую постоянное напряжение система передавать неспособна, термин трансформатор применяется иносказательно.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать  выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Вся магия преобразования происходит по закону дедушки Ома. Ток iвх протекая через резистор R  вызывает на нем падение напряжение Uвых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

Uвых = R × iвх

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.

Прямоходовой преобразователь с активным ограничением

Типовая схема прямоходового преобразователя с активным ограничением показана на рисунке 1. Для простоты на схеме представлены только силовые ключи, трансформатор, выходной фильтр и контроллер. Вспомогательные компоненты, например, относящиеся к обвязке контроллера, не показаны для большей наглядности.

Рис. 1. Прямоходовой преобразователь с активным ограничением

Контроллер управляет двумя силовыми МОП-транзисторами QPRI и QCLAMP, расположенными на первичной стороне. Ключи коммутируются поочередно с высокой частотой (100 кГц). Когда один силовой транзистор включен, другой должен быть выключен. Отношение части периода, в течение которого QPRI включен (QCLAMP выключен), к полному периоду коммутации называется рабочим циклом или коэффициентом заполнения D. Рабочий цикл определяет плотность следования импульсов напряжения в первичной обмотке трансформатора VPRI. Благодаря магнитной связи между обмотками эти импульсы передаются на вторичную сторону преобразователя. Напряжение на вторичной обмотке VSEC масштабируется в соответствии с коэффициентом трансформации (N), определяемым соотношением числа витков в обмотках.

Напряжение на вторичной стороне выпрямляется с помощью синхронного выпрямителя, состоящего из силовых МОП-транзисторов QFWD и QFREE. Выпрямленное напряжение поступает на выходной фильтр, образованный индуктивностью LOUT и конденсатором COUT. Этот низкочастотный LC-фильтр необходим для преобразования последовательности импульсов в постоянное напряжение на выходе источника питания. Выходное напряжение оказывается пропорциональным величине рабочего цикла D и коэффициенту трансформации N. Импульсы напряжения на вторичной обмотке (VSEC) также часто используются для управления силовыми МОП-транзисторами, которые выполняют функцию выпрямительных диодов. Такая схема называется схемой синхронного выпрямления (Synchronous Rectifcation , SR). Она обеспечивает более высокую эффективность, по сравнению с обычными диодами.

Схема dc-dc преобразователя

На главную страницу

   Это DC-DC преобразователь напряжения с 5-13 В на входе, до 12 В выходного постоянного тока 1,5 А. Преобразователь получает меньшее напряжение и дает более высокое на  выходе, чтобы использовать там где есть напряжение меньшее требуемых 12 вольт. Часто он используется для увеличения напряжения имеющихся батареек. Это по сути интегральный DC-DC конвертер. Для примера: есть литий-ионный аккумулятор 3,7 В, и его напряжение с помощью данной схемы можно изменить, чтобы обеспечить необходимые 12 В на 1,5 А.
Схема DC-DC преобразователя на MC34063A
   Преобразователь легко построить самостоятельно. Основным компонентом является микросхема MC34063, которая состоит из источника опорного напряжения (температурно-компенсированного), компаратора, генератора с активным контуром ограничения пикового тока, вентиля (элемент «И»), триггера и мощного выходного ключа с драйвером и требуется только несколько дополнительных электронных компонентов в обвязку для того чтобы он был готов. Эта серия микросхем была специально разработана, чтобы включены их в состав различных преобразователей.
Достоинства микросхемы MC34063A
Работа от 3 до 40 В входа
Низкий ток в режиме ожидания
Ограничение тока
Выходной ток до 1,5 A
Выходное напряжение регулируемое
Работа в диапазоне частот до 100 кГц
Точность 2%

Описание радиоэлементов

R — Все резисторы 0,25 Вт.

T — TIP31-NPN силовой транзистор. Весь выходной ток проходит через него.

L1 — 100 мкГн ферритовые катушки. Если придётся делать самостоятельно, нужно  приобрести тороидальные ферритовые кольца наружным диаметром  20 мм и внутренним диаметром 10 мм, тоже 10 мм высотой и проволоку 1 — 1,5 мм толщиной на 0,5 метра, и сделать 5 витков на равных расстояниях. Размеры ферритового кольца не слишком критичны

Разница в несколько (1-3 мм) приемлема.

D — диод Шоттки должен быть использован обязательно

TR — многовитковый переменный резистор, который используется здесь для точной настройки выходного напряжения 12 В.

C — C1 и C3 полярные конденсаторы, поэтому обратите внимание на это при размещении их на печатной плате.
Список деталей для сборки
Резисторы: R1 = 0.22 ом x1, R2 = 180 ом x1, R3 = 1,5 K x1, R4 = 12K x1
Регулятор: TR1 = 1 кОм, многооборотный
Транзистор: T1 = TIP31A или TIP31C
Дроссель: L1 = 100 мкГн на ферритовом кольце
Диод: D1 — шоттки 1N5821 (21V — 3A), 1N5822 (28V — 3A) или MBR340 (40В — 3A)
Конденсаторы: C1 = 100 мкФ / 25V, C2 = 0.001 мкФ , C3 = 2200 мкФ / 25V
Микросхема: MC34063
Печатная плата 55 x 40 мм

   Заметим, что необходимо установить небольшой алюминиевый радиатор на транзистор T1 — TIP31, в противном случае этот транзистор может быть поврежден из-за повышенного нагрева, особенно на больших токах нагрузки. Даташит и рисунок печатной платы прилагается

   Схемы блоков питания

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые 1Дмитрий   (22.02.2016 17:47)
а такая микросхема подойдет mc34063ag

2MAESTRO   (22.02.2016 17:59)

Да, пойдёт.

3Дмитрий   (23.02.2016 15:22)

резистор на 0.22 ом,можно заменить на какой нибудь другой? если да то на какой?

4MAESTRO   (23.02.2016 15:43)

Можно из нескольких по 1 Ому паралллельно составить его.

5Дмитрий   (25.03.2016 07:53)

Прошу помощи или совета: собрал микросхему все работает,выдает 12в, подключаю лампочку на 12в горит, замечательно! Но как только я подсоединяю усилитель НЧ С РАБОЧИМ НАПРЯЖЕНИЕМ 6-18в (ток потребления 60-150 mA )начинает что то пищать, ну пусть бы пищало, только этот писк передается в динамики.да и еще заметил если прибавить звука побольше писк пропадает и в динамиках и в схеме. Не подскажешь в чем может быть проблема или может посоветуешь что нибудь?

6воин2010   (07.04.2016 17:38)
либо конденсатор плохой , либо нужно повысить рассеивающую мощность резисторов , начни с кондюков , их всего 3 , легче и быстрей проверишь. 7воин2010   (10.04.2016 16:00)
вопросик ,собрал схему но выдаёт макс 1.7 вольт , где совершил ошибку подскажите

  • Снижение расхода топлива в авто
  • Ремонт зарядного 6-12 В
  • Солнечная министанция
  • Самодельный ламповый
  • Фонарики Police
  • Генератор ВЧ и НЧ
  • 2009-2020, «Электронные схемы самодельных устройств». Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.
  • Вход
  • Почта
  • Мобильная версия

Особенности

Для производства ss14 диодов используются прямоугольные корпусы класса SMA. Буквы SS в названии изделия обозначают следующее: первая – поверхностный (surface) монтаж, вторая – наличие барьера Шоттки. Выводы изготавливаются из латуни, обработанной лужением. На корпусе отмечается катодная сторона, при этом разные фирмы-изготовители обозначают ее по-разному (точка, полоска определенного цвета, выемка). Также некоторые компании сокращают обозначение модели на корпусе до двухзначного – S4. Компоненты обладают очень малой массой – каждая единица весит не более 0,064 граммов. Миниатюрность и особенности монтажа на плату являются выигрышными с точки зрения производственных процессов, но затрудняют проведение тестирования – для этого мультиметр приходится оснащать специальной конструкцией.

Важно! На графических представлениях электросхем такой элемент может обозначаться стандартно для диодов или иметь некоторые дополнительные знаки. Принятое графическое изображение диода Шоттки для поверхностного монтажа на схемах

Название класса диодов связано с именем немецкого физика Вальтера Германа Шоттки, которому принадлежит первое описание перехода между металлической поверхностью и полупроводниковым материалом. В рассматриваемых изделиях этот переход создается через непосредственный контакт этих двух материалов. Типичная P – N реализация, задействующая явление электронно-дырочной проводимости, в модели SS14 не используется. Электроток создается собственно электронами. В разных моделях изделий Шоттки могут быть применены серебряные, золотые или платиновые проводники. Полупроводниковый компонент может быть кремниевым или изготовленным из арсенида галлия.

Преимуществами использования таких деталей являются значительное быстродействие и небольшое сопротивление при прямой установке элемента, что минимизирует снижение напряжения на нем. Это дает возможность монтировать эти диоды в устройства импульсного типа. Кроме того, рабочая переходная зона обладает малой электроемкостью, что позволяет использовать данные элементы в высокочастотных установках. Есть у диодов и слабые стороны: они обладают малой устойчивостью к ситуациям превышения наибольшего обратного напряжения, нагревание влечет за собой внезапный рост обратного электротока. Данные особенности связаны с устройством диодных компонентов.

Теория импульсных блоков питания

В обычных источниках питания изменение напряжения и гальваническая развязка выполнялись на трансформаторе со стальным сердечником, работающим на частоте 50 Гц, полупроводниковым выпрямителем и линейным стабилизатором напряжения.

Однако КПД этой схемы очень низкий (не превышает 50%), большая часть мощности преобразуется в тепло в трансформаторе, диоде и аналоговом стабилизаторе. Большая номинальная выходная мощность требует наличия сетевого трансформатора повышенного размера и большой потери тепла. Этого неудобства можно избежать, увеличив рабочую частоту до нескольких сотен кГц и заменив регулятор напряжения электронным ключом с интеллектуальным управлением. Их задача — преобразовать сетевое напряжение в постоянное, а затем в выпрямленное напряжение, выполняемое быстрым переключением транзисторов. В результате получается высокочастотное прямоугольное напряжение, которое преобразуется импульсным трансформатором и выпрямителем.

Стабилизация выходной мощности достигается изменением ширины импульса при постоянной частоте или включением переключения в определенные периоды времени в зависимости от нагрузки схемы. Наиболее важные преимущества SMPS, сравнимые с обычными блоками питания:

  • малый вес, уменьшенный объем, повышенная эффективность
  • малая емкость фильтрующих конденсаторов для высоких частот переключения
  • отсутствие слышимых помех из-за того, что частота переключения находится за пределами слышимого диапазона
  • простое управление различными выходными напряжениями
  • легко снижать высокое сетевое напряжение

С развитием мощных транзисторов с быстрой коммутацией для высоких частот, стало возможным использовать ИИП, работающие на частотах до 1 МГц. С помощью этого типа резонансных трансформаторов рабочие частоты могут быть увеличены даже до 3 МГц. Тем не менее, эти преимущества уменьшаются из-за нежелательного высокочастотного излучения, а также из-за более низкой скорости реакции на возможные изменения нагрузки.

Эта тенденция привела к разработке новых ферритов Mn-Zn с очень мелкой структурой зерен и материалов с уменьшенными гистерезисными потерями, что позволяет передавать мощность в диапазоне от 1 до 3 МГц. Высокие рабочие частоты приводят к дальнейшему уменьшению размеров ядер и, следовательно, всего блока питания. Новый принцип конструкции в планарной технологии позволяет изготавливать высокочастотные трансформаторы с кардинально уменьшенными размерами (плоские трансформаторы, низкопрофильные трансформаторы). Эта технология оказывает сильное влияние на разработку преобразователей постоянного и переменного тока, а также на производство гибридных импульсных источников питания.

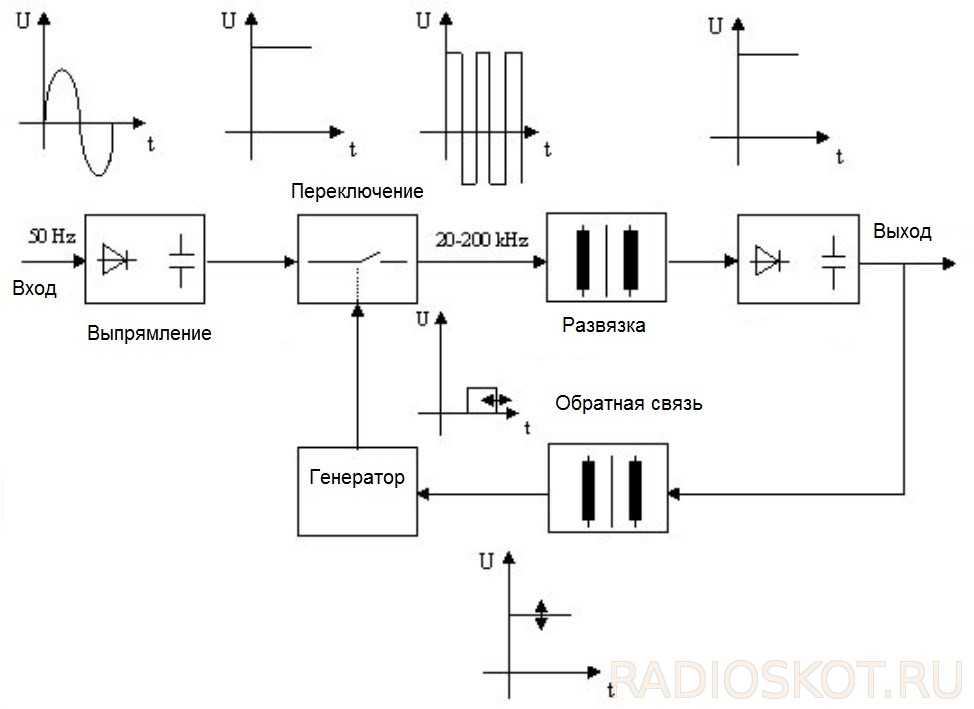

Но вернёмся к теории. Импульсный источник питания работает контролируя среднее напряжение, подаваемое на нагрузку. Это делается путем размыкания и замыкания переключателя (обычно мощного полевого транзистора) на высокой частоте. Система более известна как широтно-импульсная модуляция — ШИМ. Схема ШИМ — самая важная, которая отличает этот тип блока питания, поэтому стоит вспомнить хотя бы само название.

На приведенной диаграмме показаны идеи, лежащие в основе работы ШИМ, и ее довольно просто понять: V = напряжение, T = период, t (вкл.) = длительность импульса. Среднее напряжение приложенное к нагрузке, можно объяснить следующей формулой:

Vo (av) = (t (on) / T) x Vi

Импульсы следуют друг за другом быстро (это порядка многих кГц, то есть тысячи раз в секунду), и для того, чтобы нагрузка не видела внезапных импульсов, необходимы конденсаторы, обеспечивающие относительно постоянный уровень напряжения. Уменьшение времени t (on) вызывает уменьшение среднего значения выходного напряжения Vo (av) и наоборот — увеличение длительности высокого вольтажного состояния t (on) увеличивает выходное напряжение Vo (av).

Частота, с которой работает ШИМ, обычно находится в диапазоне от 30 кГц до 150 кГц, но может быть намного выше.

Виды DC DC преобразователей напряжения

Рассмотрим основные типы таких устройств:

  1. Понижающие (альтернативные названия – buck, chopper, step-down). Обычно имеют Uвых
  2. Повышающие (альтернативные названия – boost, бустеры, step-up). Имеют Uвых˃Uвх. К примеру, при Uвх=5 В удается получить Uвых до 30 В, с возможностью его высокоточной регулировки и стабилизации.
  3. Универсальные (SEPIC). Имеют Uвых, удерживаемое на фиксированном уровне. При этом есть возможность получить и Uвых
  4. Инвертирующие (inverting converter). Главная задача таких устройств – получение Uвых обратной полярности по отношению к источнику питания. Они оптимально подходят для использования в ситуациях, когда нужно 2-полярное питание, к примеру, для питания операционных усилителей.

Инверторы всех перечисленных типов бывают со стабилизацией и без нее. Uвых бывает гальванически связанным с Uвх. Есть модели с гальванической развязкой напряжений. Подходящие характеристики и особенности инвертора зависят от характеристик прибора, в составе которого он будет применяться.

Особенности эксплуатации двигателей с частотными преобразователями

Как уже сказано выше, используя частотный преобразователь для электродвигателя, снижаем потери мощности за счет снижения реактивной составляющей тока. Кроме того, есть некоторые моменты, которые необходимо знать:

  • При работе на сниженных оборотах возможен перегрев двигателя. Это происходит за счет снижения скорости естественного обдува. Особенно заметен перегрев на скоростях, близких к номинальным. Для снижения температуры в таком случае желательно использовать дополнительный обдув.
  • При работе стандартного электромотора (на 50 Гц) на повышенных скоростях вращения, стоит учитывать состояние подшипников. Из-за возникающей более сильной вибрации они быстрее выходят из строя. Для нивелирования этого явления можно использовать виброгасящие подкладки. Кроме того, частоту надо выбирать так, чтобы не возникало резонанса. И учтите: на повышенных скоростях шуметь вентилятор электромотора будет больше.

  • При снижении частоты вращения вала, для нормальной работы необходимо пропорционально снижать нагрузку. Асинхронный двигатель обеспечивает максимальный крутящий момент только на номинальной частоте вращения. Поэтому с уменьшением частоты, он падает.
  • Для длительной работы на сниженных оборотах используют электродвигатели со сниженной номинальной частотой — от 750 об/мин до 1500 об/мин. Второй вариант — двигатели с завышенной мощностью.
  • Если частотный преобразователь выбираете для погружного насоса, необходимо выбор делать не только по мощности, но и по току. У двигателей для этой категории насосов номинальный ток значительно выше. При большой длине кабеля от ПЧ до насоса, напряжение может значительно понижаться, что ведет к снижению скорости вращения вала электродвигателя. Чтобы падение было менее значительным, используют кабель с завышенным сечением проводников.

Частотный преобразователь для электродвигателя расширяет возможности его использования

Это важно, но не менее важно правильно его подобрать, учитывая все особенности работы. Это гарантирует длительную эксплуатацию обоих устройств

Преобразователи постоянного напряжения

Преобразователь переменного напряжения в постоянное является самым часто используемым видом устройства этого типа. В быту это всевозможные блоки питания, а на производстве и в промышленности это питающие устройства:

  • Всех полупроводниковых схем;
  • Обмоток возбуждения синхронных двигателей и двигателей постоянного тока;
  • Катушек соленоидов масляных выключателей;
  • Оперативных цепей и цепей отключения там, где катушки требуют постоянного тока.

Тиристорный преобразователь напряжения — это наиболее часто применяемый для этих целей аппарат. Особенностью этих устройств является полное, а не частичное, преобразование переменного напряжения в постоянное без всякого рода пульсаций. Мощный преобразователь напряжения такого типа обязательно должен включать в себя радиаторы и вентиляторы для охлаждения, так как все электронные детали могут работать долго и безаварийно, только при рабочих температурах.

Ионисторы и АКБ — сравнение параметров

Принимая решение о выборе суперконденсатора или аккумулятора для проектируемого устройства, надо учитывать ряд ключевых технических параметров.

Скорость зарядки — несомненным преимуществом суперконденсаторов является очень короткое время зарядки, зависящее от емкости и установленного ограничения тока — в случае меньшей емкости обычно не возникает проблем с получением времени зарядки от долей секунды до несколько секунд. Такие диапазоны недостижимы для любых батарей, имеющихся на рынке, в случае которых даже частичная подзарядка требует как минимум нескольких минут.

Плотность энергии — этот параметр, выражаемый в единицах энергии на килограмм массы данного источника (обычно [Втч / кг]) для суперконденсаторов во много раз ниже, чем для любого типа аккумулятора. То есть для накопления того же количества энергии, что и в батарее (например, в литий-ионной), потребуется использование гораздо большего по размерам и более тяжелого суперконденсатора.

Плотность мощности — параметр, выражаемый в единицах мощности на килограмм массы источника [Вт / кг], намного выше для суперконденсаторов, чем для обычных электрохимических батарей. Высокое значение плотности мощности означает, что даже небольшой суперконденсатор способен подавать относительно высокий ток на потребитель — это связано с очень низким сопротивлением ESR. Сравнение различных типов источников тока в плане энергии и удельной мощности показано на рисунке.

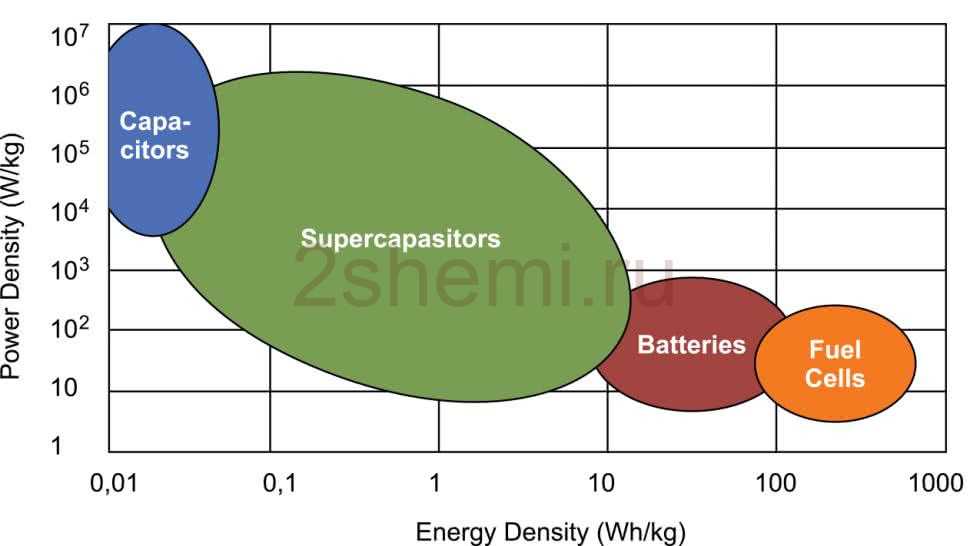

Сравнение различных типов источников энергии на плоскости энергии и плотности мощности

Срок службы — суперконденсаторы имеют гораздо более длительный срок службы, чем обычные электролитические конденсаторы — и хотя они также подвергаются неизбежным процессам старения, количество циклов заряда в течение гарантированного срока службы практически неограничено (особенно в небольших моделях EDLC, предназначенных для монтажа на печатной плате). Эти особенности делают суперконденсаторы идеальным выбором там, где частая перезарядка происходит во время нормального рабочего цикла.

Номинальное напряжение — самым большим недостатком суперконденсаторов является низкое рабочее напряжение — в большинстве случаев оно не превышает значения 2,8 — 5,5 В. Это ограничение связано с внутренней структурой — материала и электролита. Если в случае аккумуляторов последовательное соединение отдельных ячеек в блоки является классическим методом увеличения выходного напряжения, то в суперконденсаторах это связано с резким уменьшением эквивалентной емкости, более того — часто требует использования выравнивания напряжений, чтобы предотвратить повреждение одного из них из-за слишком большой разницы в емкостях (что неизбежно при довольно большом производственном допуске).

Диапазон рабочих температур — некоторые суперконденсаторы адаптированы для работы в широком диапазоне температур окружающей среды. В то время как большинство аккумуляторных батарей имеют значительно заниженную эффективную емкость при низких температурах, суперконденсаторы могут работать даже в морозах до -40 ° C. Большинство ионисторов также хорошо справляются с повышенными температурами окружающей среды, вплоть до +85 ° C.

Цена — современные суперконденсаторы по-прежнему относительно дороги в производстве, а это означает что использование перезаряжаемых или одноразовых батарей может оказаться экономической необходимостью. Стоимость резко возрастает, особенно на миниатюрные конденсаторы для сборки SMD с очень большой емкостью.

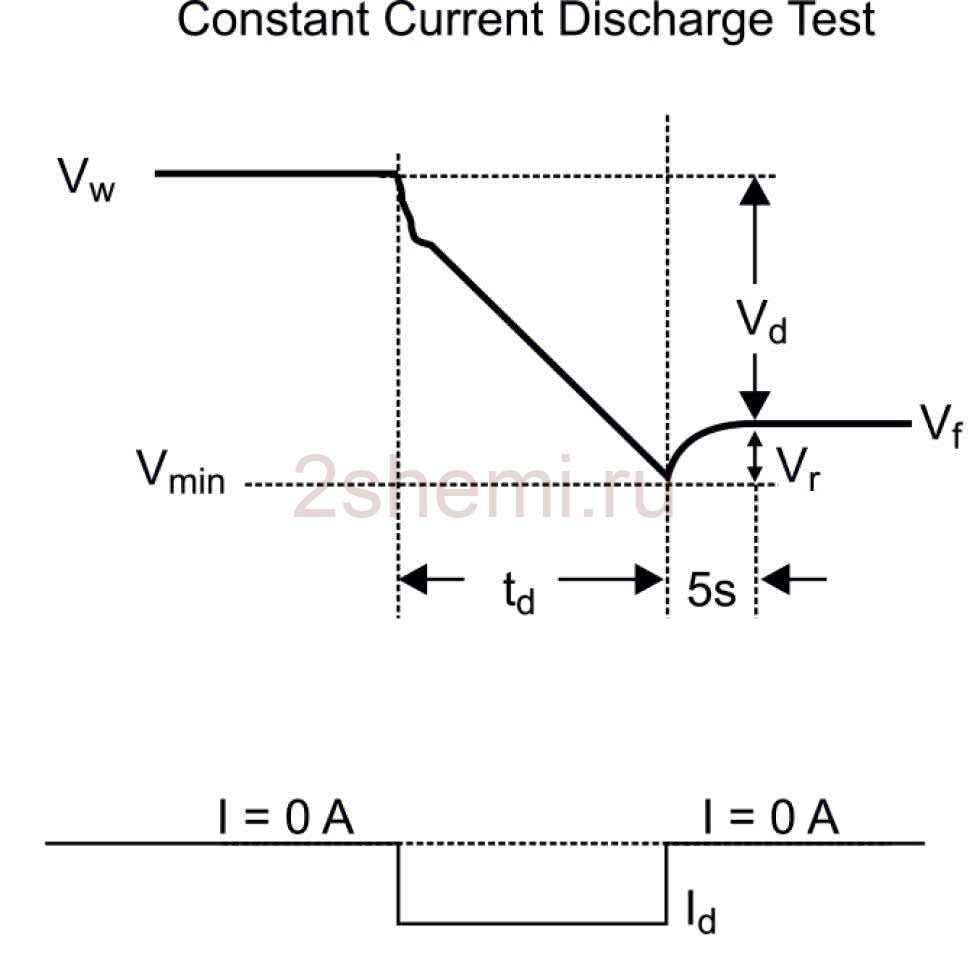

Типичная разрядная характеристика суперконденсатора

Характеристики разряда — одним из наиболее важных различий между батареями и конденсаторами является форма их характеристик разряда по напряжению. В случае батарей напряжение медленно падает в течение длительного периода времени до тех пор, пока не будет достигнут определенный критический диапазон, выше которого происходит резкое падение, ведущее к глубокой разрядке — если устройство не отключится раньше. Примеры характерных форм для популярных типов батарей показаны на рисунке. Для суперконденсаторов характеристика разряда изначально нелинейная, потому что падение напряжения на сопротивлении ESR, которое изменяется со временем, накладывается на постепенное изменение напряжения, что вызвано уменьшением количества электрического заряда, накопленного в конденсаторе.

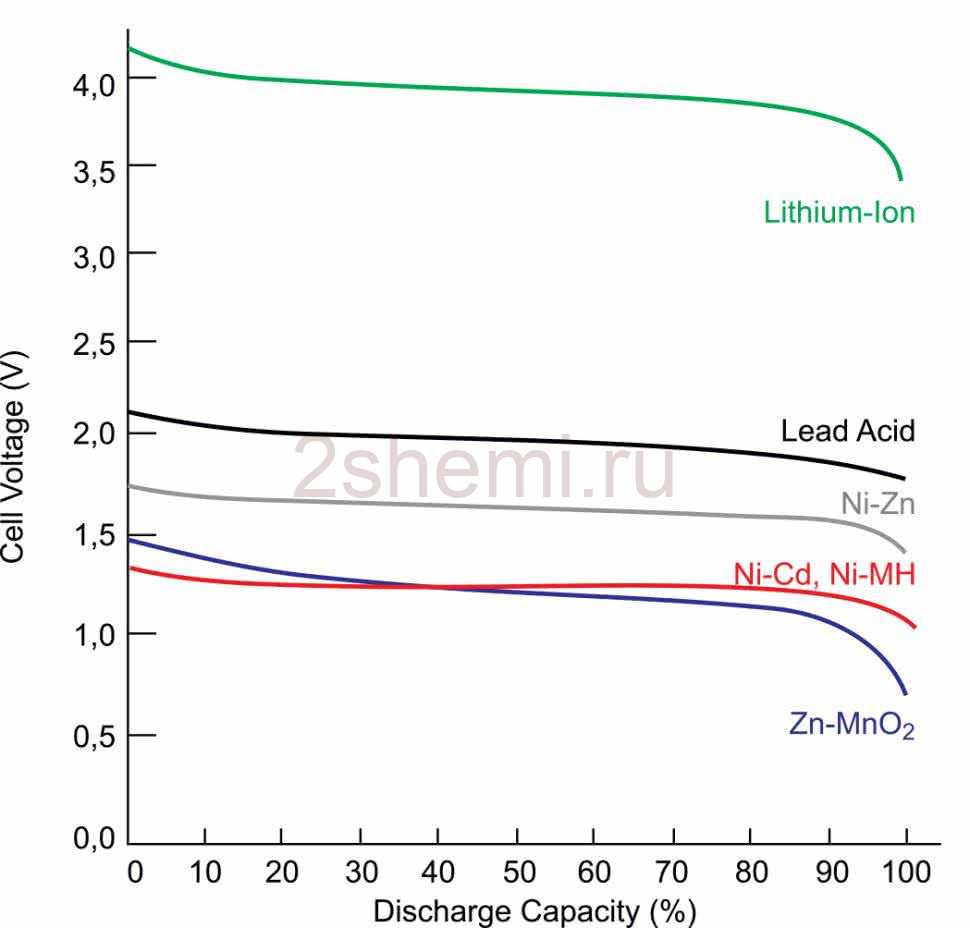

Примеры форм разрядных характеристик для популярных типов аккумуляторов

Работа DC DC преобразователя

Для приборов, электропитание которых производится от батареек или аккумуляторов, изменение напряжения до требуемой величины возможно только с использованием DC DC инверторов. Опишем вкратце, как работают DC DC преобразователи повышающего или понижающего типа. Напряжение постоянного тока с его помощью:

  • становится переменным с частотой в несколько десятков или сотен кГц;
  • увеличивается или уменьшается до требуемого значения;
  • проходит выпрямление;
  • поступает в нагрузку.

Такие инверторы называют импульсными. Они отличаются высоким КПД – от 60 до 90%, и имеют широкий диапазон Uвх. Его значение бывает меньше Uвых или гораздо выше его. Например, инвертор, увеличивающий напряжение от 1,5 до 5 В, увеличивает стандартное напряжение батарейки до Uвых, характерного для USB разъема на компьютере. Широко используются и модели, увеличивающие напряжение с 12 до 220 В. Среди понижающих моделей популярны конфигурации, уменьшающие напряжение от 12–80 В до 5 В и от 16–120 В до 12 В (напряжение автомобильного аккумулятора).
