Выбор дозиметра

Какой дозиметр выбрать

Чтобы определиться какой дозиметр выбрать, нужно понять, кокой вид радиации для человека представляет опасность и что желательно контролировать в повседневной жизни.

Все виды радиации опасны, но в бытовой сфере и окружающей нас среде, можно столкнуться с действием в основном трех видов радиации — это бета, гамма и альфа излучение. Наибольшую опасность представляет альфа излучение, так как оно наносит живой ткани наибольший урон. Но зарегистрировать альфа излучение сложнее всего, потому что для его измерения, дозиметр должен быть поднесен вплотную к источнику излучения, так как альфа излучение распространяется в пространстве на небольшие расстояния в пределах 2-3 см. Дозиметры способные зарегистрировать альфа излучение, должны иметь отдельный датчик в дополнении к датчику Гейгера-Мюллера. Обычно это специальное окошечко в дозиметре, которое имеет сдвигаемую защитную крышку.

Если позволяют денежные средства, то лучше купить дозиметр способный измерять три вида радиации — бета, гамма и альфа излучение.

Если вы не хотите тратиться на покупку дорогого прибора, то можно приобрести дозиметр-радиометр, измеряющий бета и гамма излучение. Это неплохое начало и возможно поможет вам избежать серьезных проблем со здоровьем. Такой прибор отлично подойдет для измерения общего радиационного фона в помещении и вне его. С помощью данного дозиметра можно проверить на безопасность продукты питания, строительные материалы, автомобиль и любые другие бытовые вещи.

При выборе дозиметра следует обратить внимание на следующие характеристики:

тип используемого детектора — это основной параметр, влияющий на точность и функциональность прибора. Лучше если это будет газоразрядный детектор, например, счетчик Гейгера-Мюллера. Хуже если это полупроводниковый детектор.

виды измеряемой радиации — прибор может измерять как один вид радиации, так и несколько видов. При измерении нескольких видов радиации, измерения могут проводиться одновременно для различных видов излучений, или необходимо будет переключаться с одного вида излучения на другой. Самый простой и распространенный вид дозиметра — это измерение бета излучения. Но лучше, если дозиметр будет способен измерять три вида излучений — альфа, бета, гамма.

погрешность измерения — это величина, которая характеризует точность прибора. Чем меньше погрешность, тем выше точность прибора, соответственно тем он лучше и дороже. Для бытовых приборов погрешность обычно составляет ±25% или ±30%. Для профессиональных дозиметров погрешность уже будет меньше чем ±7%.

диапазон измеряемых величин — это максимальное и минимальное значение радиации, которое способен зарегистрировать прибор

Стоит обратить внимание лишь на нижний порог измерений, он не должен быть выше чем 0,05 мкЗв/ч. Максимально измеряемый уровень радиации у всех дозиметров достаточно высок.

поверка прибора — это отметка в паспорте дозиметра, что он проверен на заводе изготовителе и соответствует заявленным в паспорте техническим характеристикам и производит измерения с заданной точностью

Желательно, чтобы отметка о поверке была в паспорте. В крайнем случае, в паспорте изделия должна стоять отметка ОТК (отдел технического контроля) о приемке изделия.

Остальные характеристики дозиметра влияют на его удобство эксплуатации, внешний вид и выбираются исходя из личных предпочтений.

Для чего нужно покупать дозиметр?

Для чего нужно приобритать дозиметр в бытовых целях, каждый решает сам.

В качестве информации к размышлению, можно посмотреть сюжет любительской видео съемки в городе Крансодаре, который является одним из самых безопасносных городов России
в отношении экологической обстановки. В простом лесном массиве, безобидные на вид предметы (7-я минута видео), излучают радиацию в миллионы раз превышающие безопасную норму. Находясь даже незначительное время в подобной зоне, можно получить дозу, которая с большой вероятностью приведет к крайне негативным последствиям для организма. К сожалению далеко не всегда, возле подобных объектов установлены занки «опасно радиация». Всему виной халатность и безответственность. Поэтому даже прогуливаясь в каком либо месте (фактически любом), человек может и не подозревать, что подвергается мощному радиационному воздействию. А потом удивляться, откуда берутся различные проблемы со здоровьем.

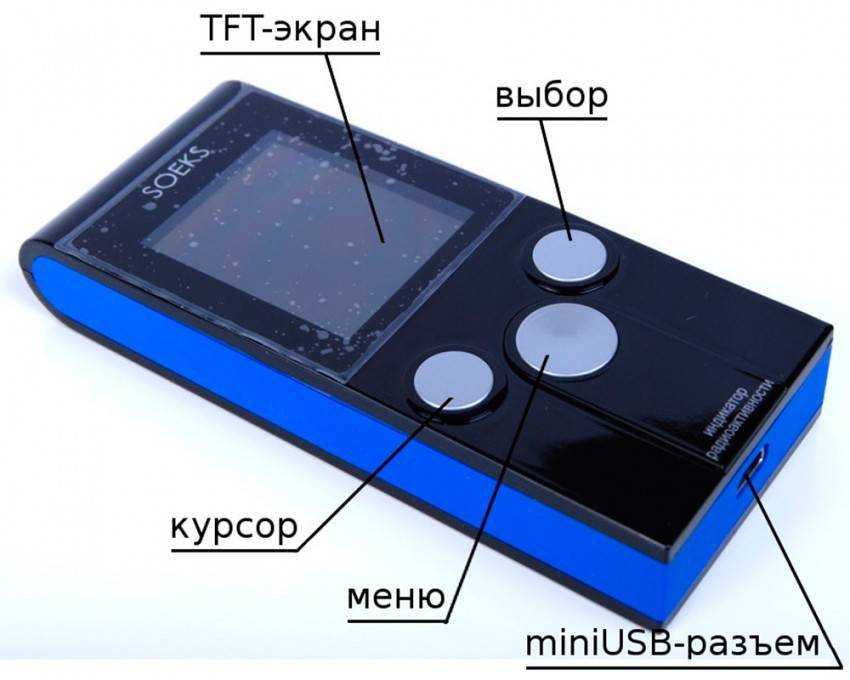

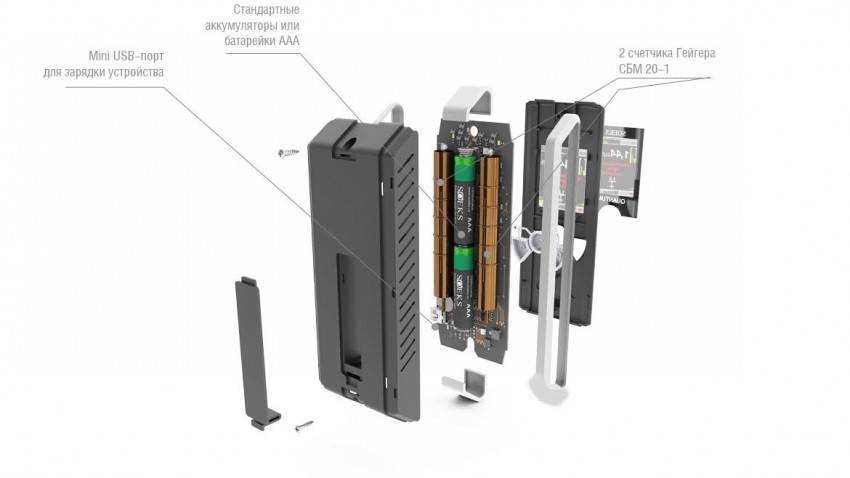

Из чего состоит дозиметр

Корпус — ударопрочный. Выполнен и высококачественного пластика. На передней панели располагаются кнопки и матричный ЖКИ. С торцевой части устанавливается USB разъем для удобного считывания результатов с помощью смартфона или персонального компьютера. Также есть светодиодный индикатор и отверстие звуковой сигнализации.


На задней части корпуса производитель указывает серийный номер модели и другие условные обозначения

Устройство дозиметра может включать:

  • несколько детекторов для измерения разных типов излучения;
  • съемные фильтры;
  • счетное устройство;
  • систему индикации дозы.

Главной деталью метрологического прибора считается детектор излучения. Он наделен особенностью преобразовывать излучение в электрический сигнал, который удобно обрабатывать.

Также устройство может иметь умножитель напряжения, разделительные конденсаторы, одновибраторы, преобразователи, модуляторы, резонаторы, электронные и управляющие блоки. Газонаполненная камера чаще представляет собой счетчик Гейгера-Мюллера. Он отличается простотой и малой стоимостью.

Кристаллы могут быть органическими и неорганическими. Устройство дозиметра включает твердотельные полупроводниковые детекторы. Главные плюс — компактность, использование для контроля излучения любого вида. Но точность, которой обладает твердотельный дозиметр радиации, — низкая.

Особенности измерения альфа, бета и гамма излучений

Теперь разберем разновидности излучений, которые можно измерять с помощью дозиметра или индикатора радиоактивности. Для человека в быту интерес представляют альфа, бета и гамма излучения. Только некоторые приборы могут похвастаться чувствительностью к трем видам излучений. К сожалению, в большинстве дозиметров, чтобы измерить альфа- или бета- излучение, необходимо проводить предварительные процедуры или замеры радиации. Из всей массы дозиметрических приборов, нужно выделить дозиметр RADEX RD1008, который может одновременно измерять два вида излучений, бета- и гамма . В приборе RADEX RD1008 применяются два датчика радиации, один БЕТА-2 чувствителен к альфа-, бета- и гамма излучениям, а второй БЕТА-2М только к гамма- излучению.

Следует помнить, что наиболее опасным считается гамма излучение. При этом и обнаружить его легче. Чтобы проверить на радиацию объект или предмет правильно и максимально точно, нужно прибор подносить как можно ближе к объекту, почти вплотную. Необходимо также следить, чтобы дозиметр не “испачкался”, например, если пыль или другой мелкодисперсный объект исследований будет с повышенным уровнем радиоактивности, и он попадёт незаметно на корпус дозиметра, тогда показатели будут неверными.

Как же определить альфа излучение? Измерение уровня радиации альфа- излучения удобнее всего осуществлять с помощью прибора RADEX RD1008, поскольку в нем предусмотрен датчик радиации, который чувствует альфа- излучение. Для этого нужно воспользоваться самой обычной бумагой, сначала произвести измерения накрыв объект листком бумаги, а потом провести измерение того же объекта без бумаги. Дело в том, что бумага останавливает альфа частицы. Если в ходе измерения вы выявили большую разницу в полученных показателях, то это означает наличие существенного количества альфа частиц в образце.

Как быстро найти радиоактивный предмет?

Если прибор фиксирует повышенный уровень радиации, значит, есть и источник радиации. Как  выявить радиоактивный предмет? Для поисковой задачи идеально подходит дозиметр RADEX ONE, поскольку у него есть специальный режим измерения СРМ, в котором фиксирует количество радиоактивных частиц, а не делает пересчеты и не просчитывает среднее значение. Поэтому прибор быстро реагирует на малейшие изменения показателей радиоактивности, при попадании в аномальную зону. Наиболее удобно проводить измерение радиации с включенным звуковым сигналом в режиме поиска. Для того чтобы его включить, следует:

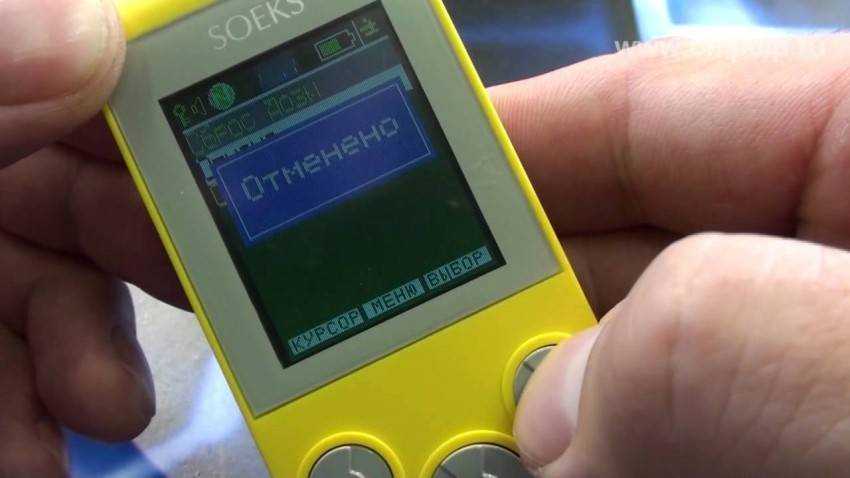

  1. зайти в меню, выбрать нужный режим, в данном случае это будет «CPM»;
  2. подтвердить функцию с помощью кнопки «выбор».

Искать место расположения источника излучения нужно перемещая включенный прибор над поверхностью исследуемого объекта. При этом ориентироваться стоит на частоту звуковых сигналов (в настройках меню: порог – отключен, звонок – включен). Чем ближе вы приближаетесь к источнику, тем частота будет возрастать, а по мере удаления – убывать.

Определяем уровень радиации в продуктах питания

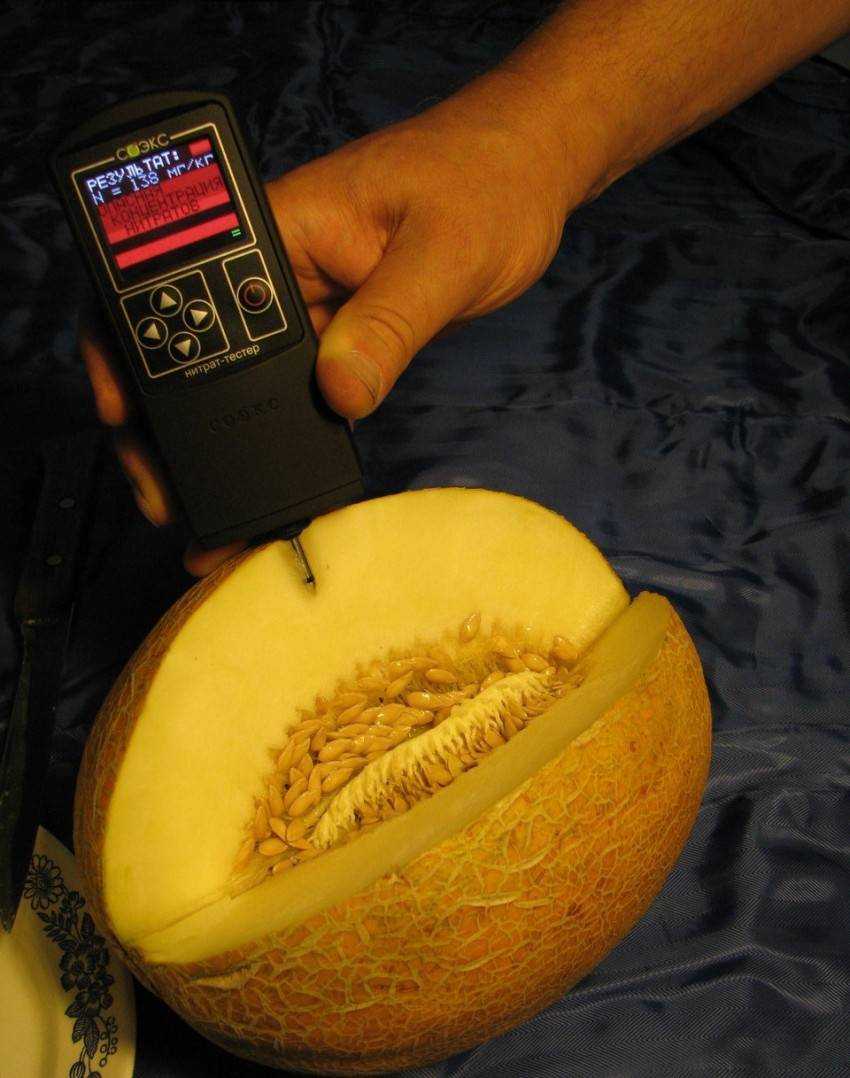

Что касается продуктов питания, то источниками радиоактивного излучения могут быть дикорастущие ягоды, грибы и растения. За счет особой пористой структуры именно грибы способны особенно быстро накапливать радиацию в больших количествах

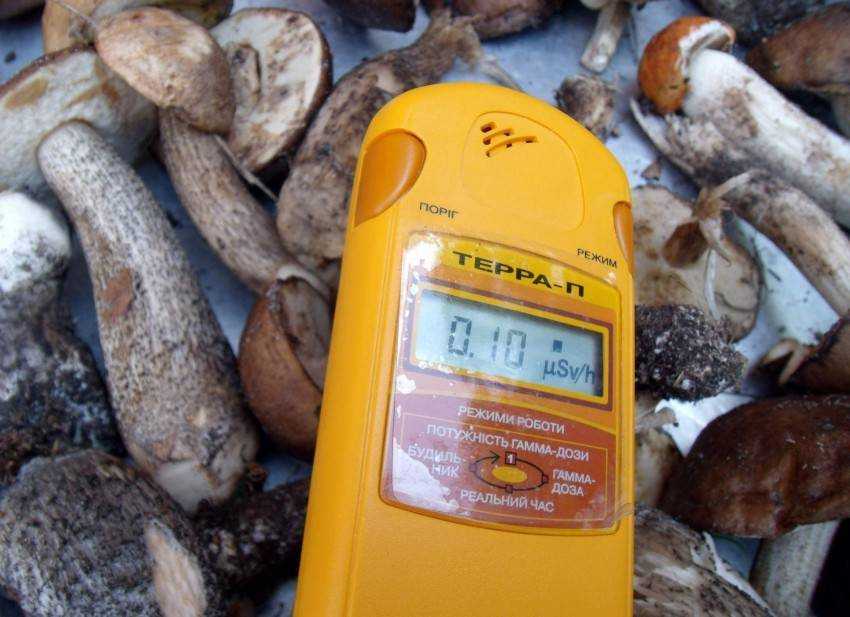

Всем грибникам необычайно важно иметь дозиметр при каждом походе в лес

Если выявлено превышение дозы хотя бы на 50% больше естественного фона, то лучше пройти мимо. Подобные измерения можно производить на рынке или в магазине. Для определения уровня радиации продуктов питания, нужно только приблизить включённый дозиметр к объекту исследования на расстояние около 1 см. Если приходится иметь дело с жидкостью, то исследование нужно проводить над открытой поверхностью жидкости. Нужно следить, чтобы вода не попала на прибор. Для этого можно использовать полиэтиленовый пакет, но не больше одного слоя.

Обзор и классификация

Упрощенно все бытовые дозиметры, радиометры или дозиметры-радиометры называют «дозиметр», но это не совсем правильно. Если для комбинированных моделей термин уместен, то радиометры – это приборы иного назначения.

Ключевое различие двух измерителей заключается в том, что дозиметр регистрирует дозу радиоактивного излучения и ее мощность за установленный промежуток времени, например, за минуту или за день. Радиометры измеряют текущую мощность излучения (плотность потока радиоактивных частиц) источника или различных образцов. Другими словами, радиометр – это устройство для поиска источника излучения или определения уровня зараженности «здесь и сейчас», а дозиметр – это измеритель полученной (накопленной) дозы

Виды дозиметров насчитывают большое число различных моделей, выбирая хорошую, стоит обратить внимание на те устройства, которые комбинируют в себе и первое, и второе

Индивидуальные дозиметры

Под названием «персональный дозиметр» или «сигнализатор» принято понимать маленькое компактное устройство, размером не больше обычного брелока. Пороговая регистрация ионного излучения информирует пользователя звуковым или вибрационным сигналом. Модели с термолюминесцентными счетчиками имеют и световой сигнал, что довольно удобно.

Дозиметр Брелок Гейгера MT2033

Конструктивно индивидуальные модели очень просты, они не имеют дисплея или широкого опциона. Их носят на поясе или в кармане, при попадании в опасную зону дозиметр подает сигнал, а все данные сохраняются в памяти. Технические параметры сигнализаторов низкие, а полную информацию изменения можно получить, только подключив устройство к ПК или смартфону.

Индивидуальные дозиметры используются для безопасности, когда пользователь находится вблизи потенциально опасной зоны, но не ставит перед собой исследовательскую цель. С другой стороны, некоторые современные модели способны и на это. Брелок-дозиметр, закрепленный на одежде, быстро проинформирует об угрозе и повышении нормы ионного излучения, измерит накопленную дозу на коже.

Карманные версии

Классический бытовой дозиметр должен быть удобным и компактным, потому карманные модели получили широкое распространение среди населения. Модификаций подобных устройств немало, но все их объединяет несколько основных характеристик:

  • небольшие размеры – прибор должен умещаться в обычном кармане;
  • питание от аккумулятора или обычных батареек;
  • регистрация бета/гамма излучений;
  • наличие дисплея;
  • простой интерфейс.

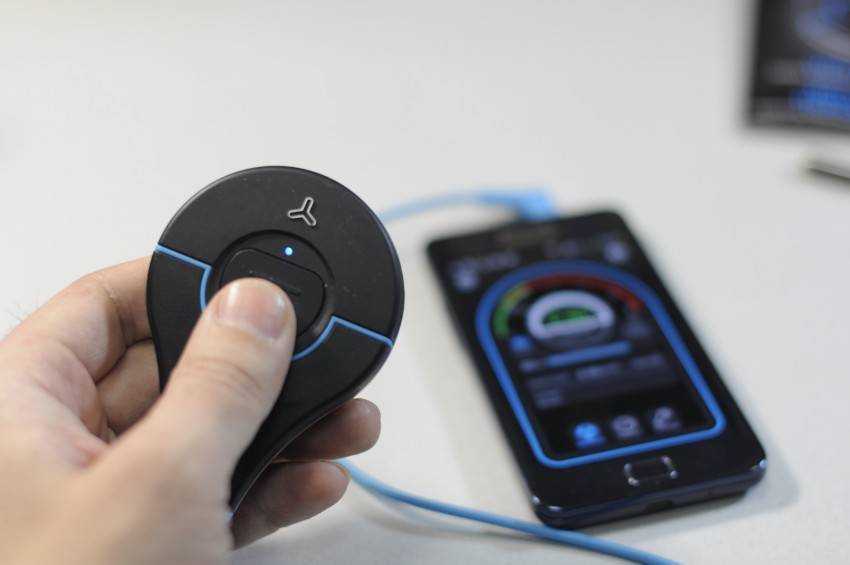

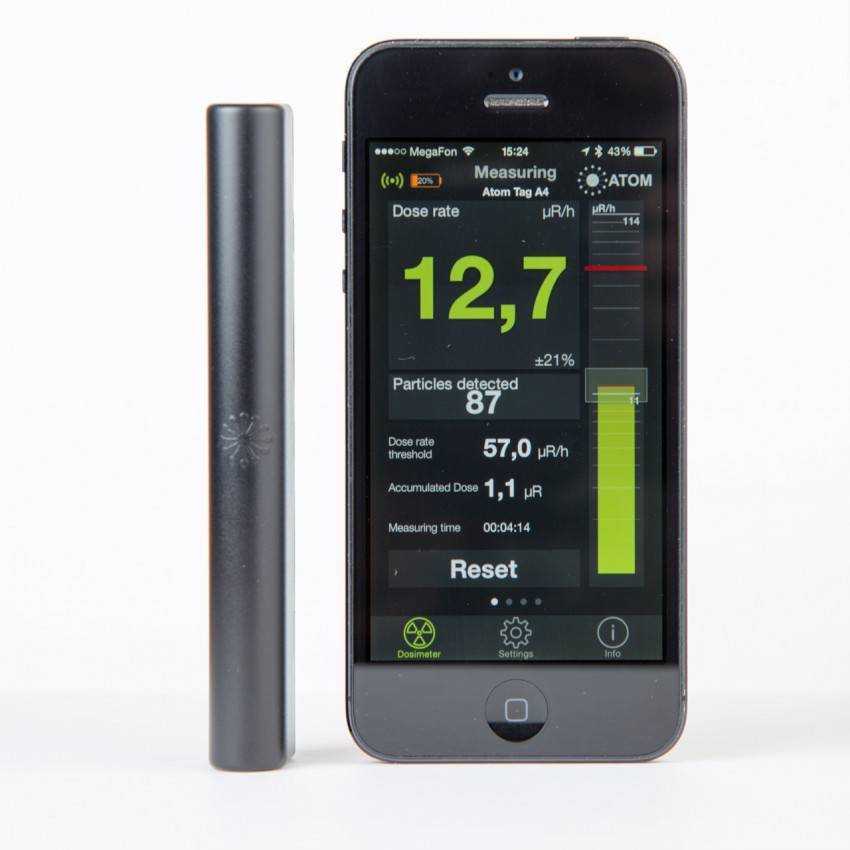

Карманный дозиметр нового поколения Atom Fast

Область использования у таких приборов невелика: измерение естественного радиационного фона дозиметром с целью выявить превышение дозы, зафиксировать показатели. Диагностика различных строительных материалов или продуктов допустима, но устройство определить лишь высокую активность.

Существуют и более технологичные модели, например сцинтилляционный карманный дозиметр Atom Fast. Это компактный карманный дозиметр без дисплея, но с широким функционалом. Синхронизация с гаджетом позволяет задавать пороговые значения, составлять графики, наносить данные на карту.

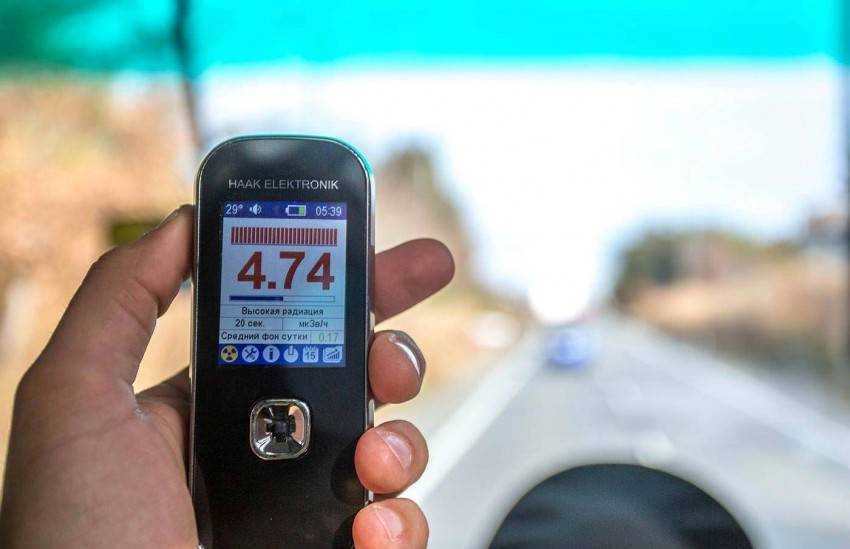

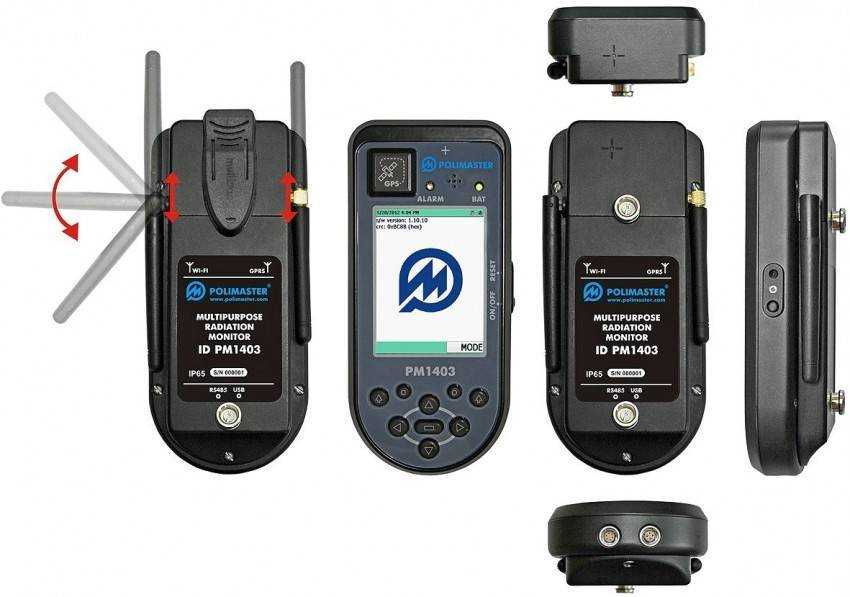

Портативные дозиметры

Портативные устройства во многом схожи с карманными версиями, внешне они отличаются, в основном, чуть большими размерами. В остальном – это те же радиометры или дозиметры-радиометры с небольшим дисплеем и приемлемым набором опций:

  • регистрация гамма-излучений;
  • в редких случаях – измерение плотности потока бета-частиц;
  • архивация данных;
  • синхронизация с компьютерами или различными девайсами для вывода и анализа собранной информации;
  • различные типы сигнала: световой, звуковой, вибро или отображение на дисплее.

Большие размеры позволяют установить до четырех детекторов в один корпус, что увеличивает точность и площадь сканирования, снижает время измерения радиоактивного фона. Для снятия данных с портативного устройства не требуется специализированного оборудования, за исключением ПК, планшета или смартфона.

Среди широкого ассортимента можно встретить как бытовые, так и профессиональные дозиметры-радиометры. Последние новинки, такие как СОЭКС Квантум можно отнести к золотой середине, это функциональный и компактный дозиметр с двумя счетчиками СБМ-20-1 и цветным дисплеем, внесенный реестр Росстандарта. Несмотря на заверения производителей, прибор сложно назвать профессиональным, он не способен разделять бета и гамма излучения, но фиксирует высокую активность продуктов, строительных материалов или других объектов.

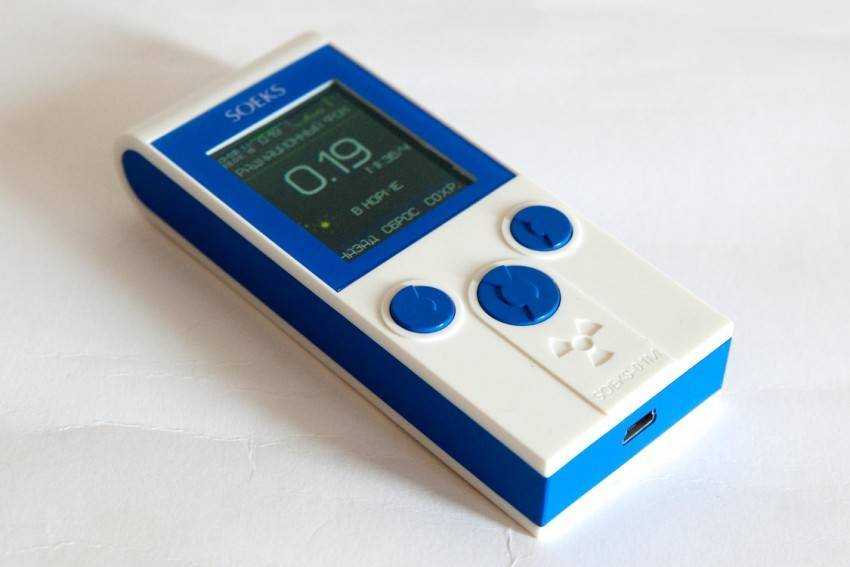

Соэкс-112

  • Тип датчика – счетчик Гейгера СБМ-20-1.
  • Мощность дозы излучения – от 0,1 до 1000 мкЗв/ч.
  • Предупреждение о превышении – от 0,4 мкЗв/ч.
  • Погрешность измерений – 15 %.
  • Габариты – 126х20х20 мм.
  • Масса – 30 г.

Соэкс-112 – компактный бытовой дозиметр, предназначенный для незаметного измерения радиационного излучения. Благодаря счетчику Гейгера и новейшему алгоритму подсчета импульсов, модель характеризуется высокой точностью измерений. Прибор идеально подходит для проверки строительных материалов и продуктов питания. Аппарат отличается простотой исполнения – для управления используется всего две кнопки. Результаты измерений отображаются на монохромном экране. Для ожидания результата владельцу придется подождать всего 20 секунд. Также для оповещения пользователя разработчики предусмотрели звуковой сигнал и светодиодный индикатор.

Несмотря на то, что дозиметр относится к категории бытового назначения, его точность измерений сопоставима с профессиональными моделями. Уровень погрешности не превышает 15 %. К преимуществам стоит отнести возможность работы дозиметра в широком диапазоне температур – от -10 до +50 ºС. Это значит, что вы легко можете взять аппарат с собой на отдых. Источником питания служат две батарейки типа LR44. Они способны снабжать прибор энергией в течение ста часов работы.

Детали дозиметра

Транзистор может быть с любой буквой из серии КТ815 или КТ817. Конденсаторы СЗ, С2 — керамические или металлобумажные, с рабочим напряжением на напряжение не менее 600 и 400 В соответственно. Диоды можно применить любые из серии КД102.

Трансформатор намотан на броневом сердечнике типа Б22, марка феррита 2000НМ. Обмотка III имеет 700 витков, намотана она внавал проводом ПЭВ-2 диаметром 0,1 мм. В процессе намотки примерно через каждые 100 витков необходимо проложить слой трансформаторной бумаги или фторопластовую ленту. После намотки обмотку снова необходимо заизолировать. Далее наматываются обмотки I и II вдвое сложенным проводом (по 14 витков), проводом ПЭВ-2 диаметром 0,2 и 0,4 мм соответственно. Средней точкой будет служить начало обмотки I и конец обмотки II.

В данном простом дозиметре скорость счета 24 имп/мин, что соответствует естественному радиационному фону, излучением примерно 18 мкР/час. Более точную калибровку дозиметра можно произвести экспериментально, используя заводской дозиметр.

www.rfanat.ru

Что делают с деньгами, загрязненными радиацией?

В случае выявления ДЗРЗ руководство учреждения обязано поставить в известность не позднее следующего рабочего дня:

  • вышестоящую организацию;
  • МЧС;
  • местный орган самоуправления;

Обнаруженная денежная купюра помещается в полиэтиленовый пакет, затем кладется в защищенный от радиации сейф. Предварительно проверяется подлинность денежной купюры на просвет и в видимом ультрафиолетовом и инфракрасном свете с помощью специального прибора. Затем специалистом, выявившим загрязненную пачку или денежную купюру, составляется служебная записка, в которой указывается время, дата и место ее обнаружения.

Если мощность дозы гамма-излучения превышает 1 мкЗв/ч, а плотность бета-потока – 10 част./см2.мин., разделением денежных пачек на отдельные купюры занимается специализированная организация, имеющая действующую аккредитацию, с которой банк заключил соответствующий договор.

В дальнейшем зараженные купюры измельчаются до кусочков размеров не более 1 кв. сантиметра, дезактивируются, уничтожаются или захораниваются в свинцовых контейнерах на специальных полигонах. Загрязненные радиацией монеты также обеззараживаются, помещаются на временное хранение и после вторичного контроля, если мощность ионизирующего излучения не превышает пороговый норматив, вновь запускаются в оборот.

Подробную актуальную схему действий в подобной ситуации можно найти в действующей нормативной базе, например в 131 инструкции ЦБ.

Выбираем дозиметр правильно

Дозиметры по своему назначению и функциям делятся на профессиональные и бытовые. Последние отличаются компактностью, простотой использования и более доступной стоимостью. Приборы имеют разный предел измерения. В профессиональных вариантах диапазон составляет от 0,05 до 999 мкЗв/ч, в то время как в бытовых ‒ вполне достаточно предела 10 мкЗ/ч. Также, профессиональные дозиметры отличаются от бытовых тем, что включены в Государственный реестр средств измерений (Госреестр СИ).

Какой дозиметр купить, бытовой или профессиональный, по низкой цене или подороже, какой дозиметр лучший? Ответы на этоти вопросы будут зависеть от поставленных задач и целей

Однако при выборе прибора для домашнего использования необходимо обратить внимание на такие характеристики:

  • Типы и количество датчиков – от типа используемого датчика (цилиндрический или торцевой), а также их количества в устройстве зависит разновидность определяемых радиоактивных излучений, а также чувствительность прибора;
  • Производитель дозиметров. На рынке представлен большой выбор импортных и отечественных приборов. К каждой единице производителем должен предоставляться сертификат, подтверждающий качество продукции. В сертификате должно учитываться соответствие не только весу, но и диапазонам измерений, точности, чувствительности;
  • Габариты и качество корпуса ‒ ведь бытовые дозиметры должны быть компактными и удобными для удержания в руке или переноски в кармане;
  • Особенности использования. Должно быть предусмотрено использование обычных батареек, а ЖК экран должен быть моноцветным, чтобы и в темноте, и на солнце можно было быстро и без затруднений считывать данные измерений, ну и конечно это значительно увеличивает время работы;
  • Наличие дополнительных функций. Примером этому может служить возможность измерения с учетом фона, когда на экран дополнительно выводятся показатели раннее определенного фона и разница – текущее его превышение. Наличие режима “Быстрый поиск”, ещё его называют CPM – количество зафиксированных распадов (импульсов)  в минуту. Это почти мгновенная реакция на изменение обстановки, так как это прямой вывод количества зафиксированных частиц ;
  • Разновидность сигнала о превышении порога радиации – информация выводится на дисплей, подается звуковой или вибро-сигнал;

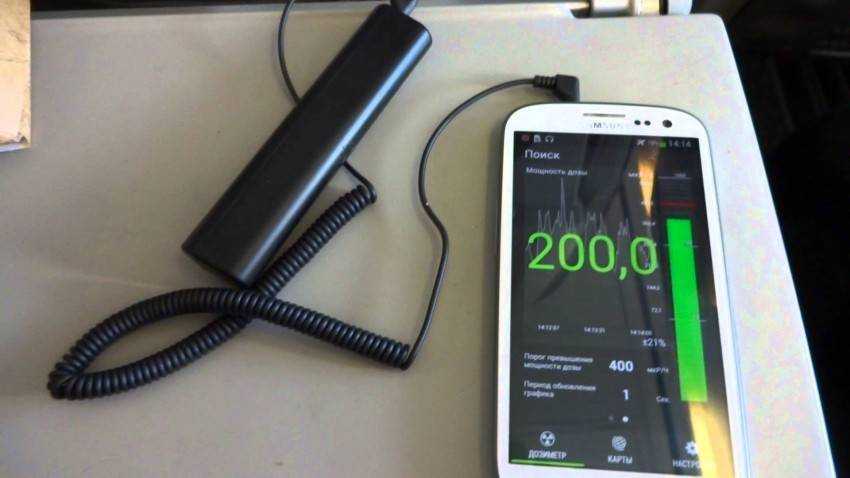

  • Тип подключения к ПК или мобильным устройствам (смартфонам, планшетам) – с помощью кабеля USB или беспроводного Bluetooth соединения.

Рекомендации по выбору дозиметра

На нашем сайте вы можете найти большой ассортимент дозиметров производства компании Кварта-Рад (торговая марка RADEX). Вы можете найти и самые простенькие модели с минимальным набором функций, а также, те которые по конструктивным особенностям и эксплуатационным характеристикам относятся к профессиональным.

Какой дозиметр лучше – вопрос индивидуален и это возможно определить только после практического использования того или иного прибора. Однако, исходя из опыта, мы можем подсказать и выделить преимущества самых востребованных моделей.

К ним следует отнести прекрасно зарекомендовавший себя, хотя и достаточно новый на рынке, RADEX ONE, который является самым легким и компактным дозиметром с датчиком радиации СБМ-20, который имеет режим измерения “Быстрый поиск”.

Если вам нужно оперативное измерение и быстрое получение данных, то тогда обратите внимание на RADEX RD1706, в котором установлено два датчика радиации СБМ-20. Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения. Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения

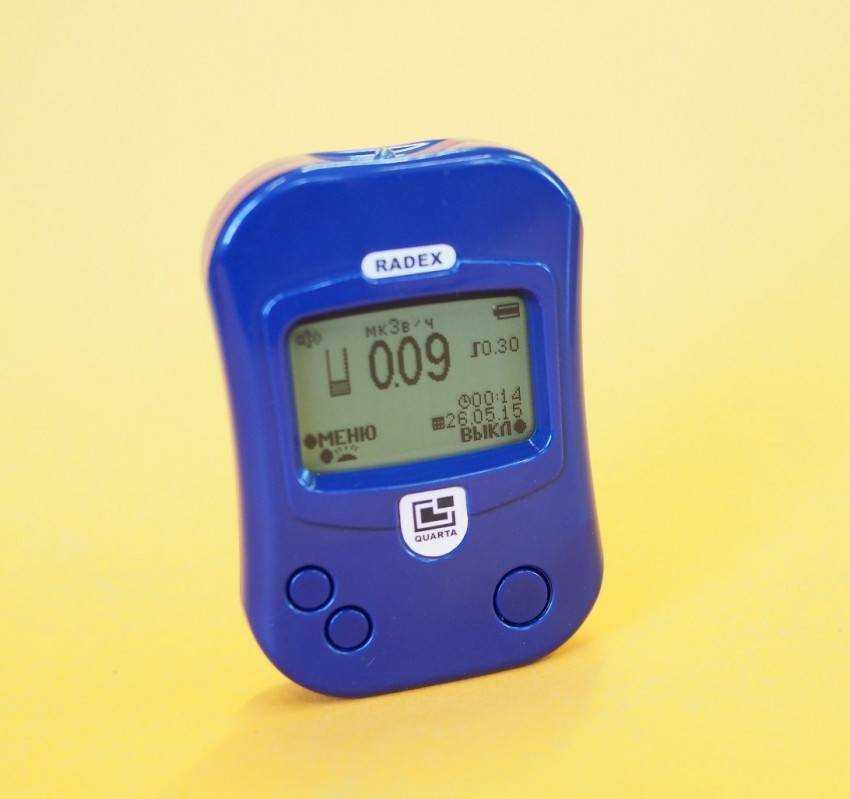

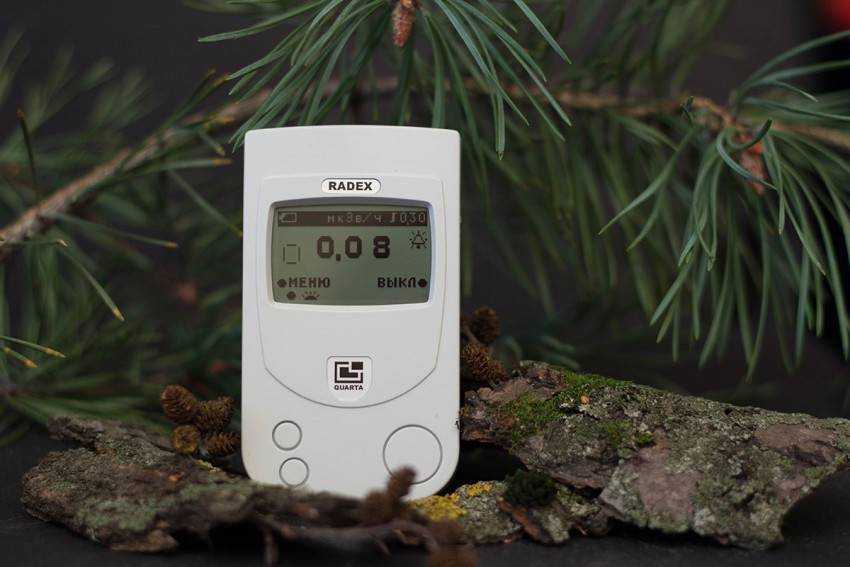

Модель RADEX 1212-BT имеет компактную и удобную форму, отличается наличием беспроводного Bluetooth соединения.

Ну и нельзя обойти вниманием настоящего флагмана среди дозиметров радиации RADEX RD1008 ‒ уникального и самого универсального среди представленных, который одновременно измеряет два диапазона бета- гама- и чувствителен к альфа излучению

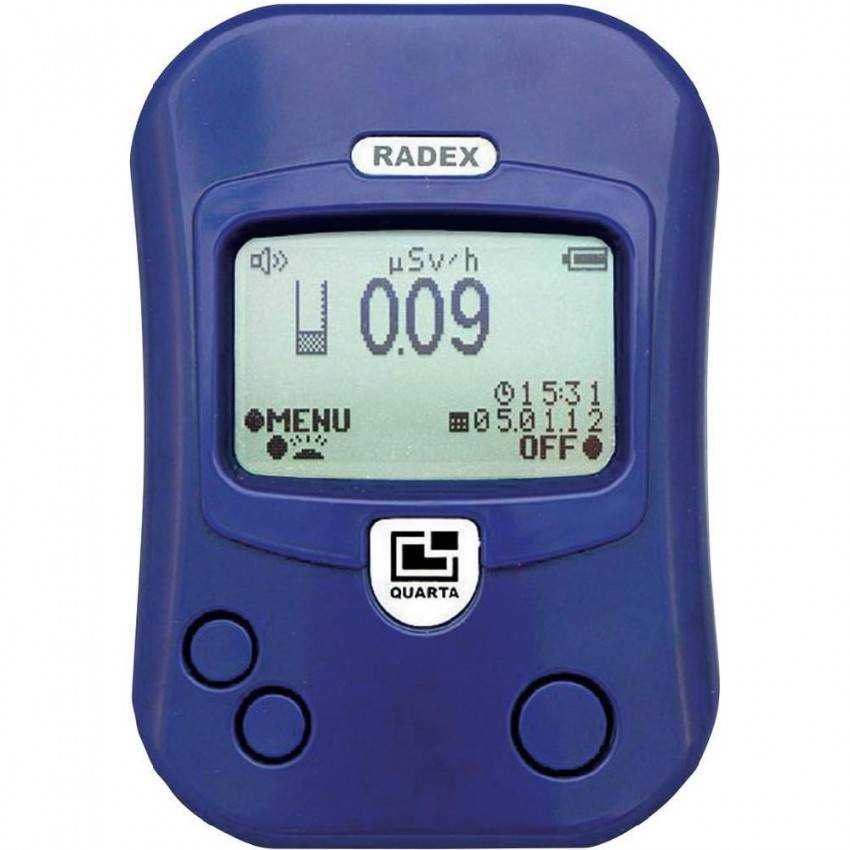

ДОЗИМЕТР RADEX RD1503+

RADEX RD1503+ − это недорогой дозиметр радиации начального уровня, который с легкостью может использоваться в быту, самая популярная и востребованная модель. Прибор для измерения радиации работает за счет установленного датчика радиоактивности СБМ-20-1. Регистрация гамма- и бета- излучения сопровождается звуковым сигналом, что позволяет быстро найти источник излучения. Чем дольше вы будете проводить замер, тем точнее будут показатели. Также для удобства измерения в дозиметре предусмотрена подсветка дисплея.

ДОЗИМЕТР RADEX ONE

RADEX ONE – это современный индивидуальный дозиметр радиации с компактным корпусом, который максимально удобно держать в руке. Наверное, это самый маленький из всех представленных на рынке дозиметр. Время замера составляет всего 10 секунд. Измерение уровня радиации происходит за счет использования датчика радиации СБМ-20-1. Еще одним преимуществом этого портативного дозиметра является новый режим поиска «CPM» (количество импульсов в минуту), с помощью которого можно быстро находить предметы, которые являются источниками радиоактивного излучения. Благодаря маленькому весу и размеру, этот дозиметр можно носить с собой весь день. Для удобства предусмотрена клипса, что позволяет крепить его на поясе.

ДОЗИМЕТР RADEX RD1212

В бытовом дозиметре радиации RADEX RD1212 помимо всех основных функций, есть еще и возможность передачи данных на персональный компьютер с помощью USB кабеля. Все результаты измерений можно хранить в памяти прибора. Помимо звукового, имеется и вибросигнал. Также предусмотрен фонарик, часы, прибор с плавной установкой уровня порога. Работа дозиметра осуществляется за счет установленного счетчика Гейгера-Мюллера СБМ-20-1. Время измерения составляет 10 секунд. Используя бесплатное приложение RadexWeb, появится возможность делиться своими результатами с другими пользователями, переносить их на интерактивную карту, проводить сверку и анализ измерений. Основное назначение данного дозиметра – оперативное определение уровня радиации разных предметов, продуктов и окружающей среды.

ДОЗИМЕТР RADEX RD1212-BT

Современный бытовой дозиметр радиации RADEX RD1212 BT поможет быстро обнаружить и зафиксировать радиоактивное излучение. Характеризуется прибор компактными размерами, удобной формой, привлекательным дизайном, его легко можно использовать в повседневной жизни и в походах. Помимо подключения к персональному компьютеру посредством USB кабеля, возможно беспроводное Bluetooth подключение к мобильным девайсам (устройствам) (Android). Имеется доступ к онлайн карте с данными о замерах сделанных пользователями дозиметра в разных точках мира. В основе дозиметра также используется датчик радиации СБМ-20-1.

ДОЗИМЕТР RADEX RD1706

В этом дозиметре радиации применяется два датчика радиации СБМ-20-1. Прибор для измерения радиции характеризуется более точными результатами за более короткое время. Для обследования помещений в приборе реализован режим измерения «ФОН». После подсчета показателей гамма- и бета-излучений, все данные выводятся на большой легко читаемый жидкокристаллический дисплей. Еще одно преимущество заключается в том, что диапазон показаний расширен в сто раз и в два раза улучшена производительность.

ДОЗИМЕТР RADEX RD1008

Бытовой дозиметр радиации RADEX RD1008 оснащен большим многофункциональным графическим дисплеем и простым меню. Дозиметр необычайно удобен в использовании, особенно для измерения уровня радиоактивности в продуктах питания. В дозиметре установлено два датчика радиации БЕТА-2 и БЕТА-2М, они лучше, чем БЕТА-1, т.к. их активная площадь в 2 раза больше. Это позволяет проводить одновременно измерение бета- и гамма-излучений, также дозиметр чувствует альфа-излучение.

Простая схема дозиметра на СБМ-20

Подключена конструкция всего к одной пальчиковой батарейки типа АА. Как известно, рабочее напряжение датчика СБМ-20 400 вольт, поэтому возникает необходимость использовать преобразователь напряжения.

Повышающий преобразователь выполнен на основе простого блокинг-генератора. Высоковольтные импульсы с вторичной обмотки трансформатора, выпрямляются высокочастотным диодом.

Если счетчик СБМ-20 расположить вне зоны радиационного излучения оба транзистора VT2 и VT3 закрыты. Звуковая и световая сигнализация не активна. Как только на счетчик попадают радиоактивные частицы ионизируется находящийся внутри датчика газ, а на его выходе появляется импульс, который проходит на транзисторный усилитель и в телефонном динамике слышится щелчок и загорается светодиод.

При слабой естественной радиационной интенсивности, вспышки светодиода и щелчки повторяются через каждые 1…2 сек. Это говорит лишь о нормальной фоновой радиации. С возрастанием уровня радиоактивности щелчки станут чаще и при критических значениях сливаются в один непрерывный треск, а светодиод будет постоянно включен.

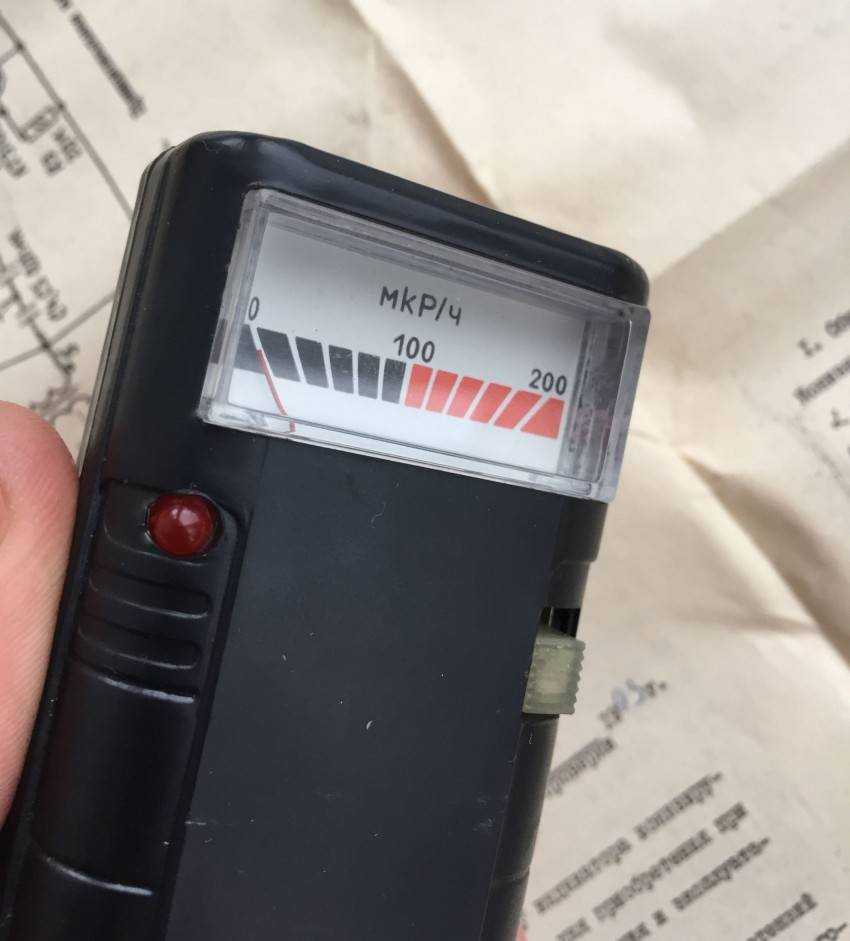

Так как радиолюбительская конструкция имеет микроамперметр, то подстроечным сопротивлением осуществляют подстройку чувствительности показаний.

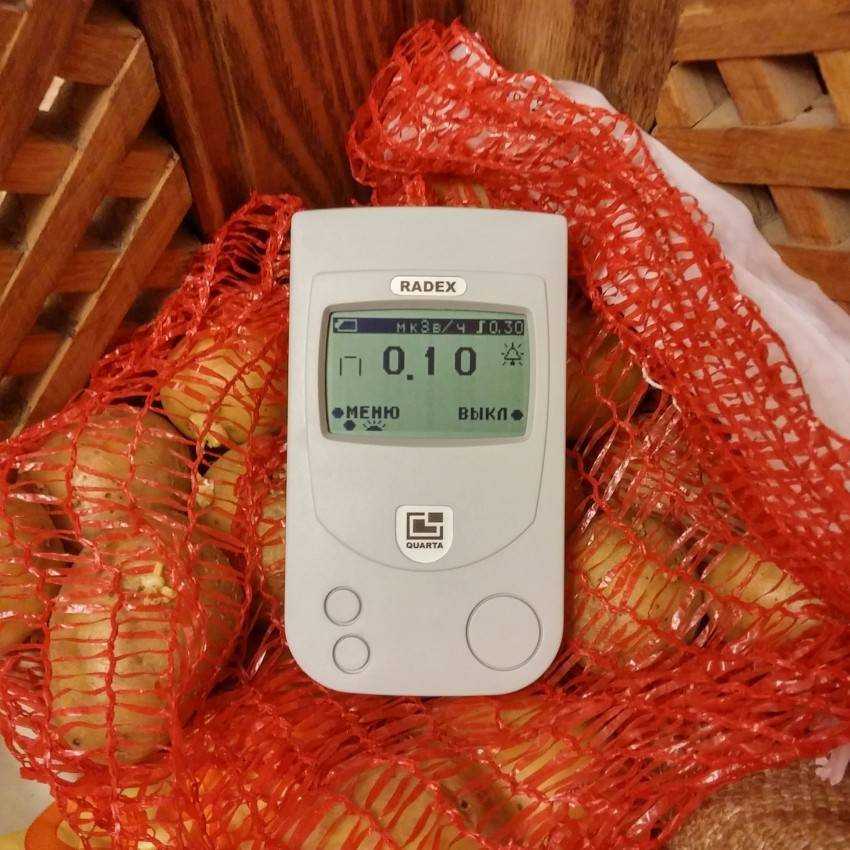

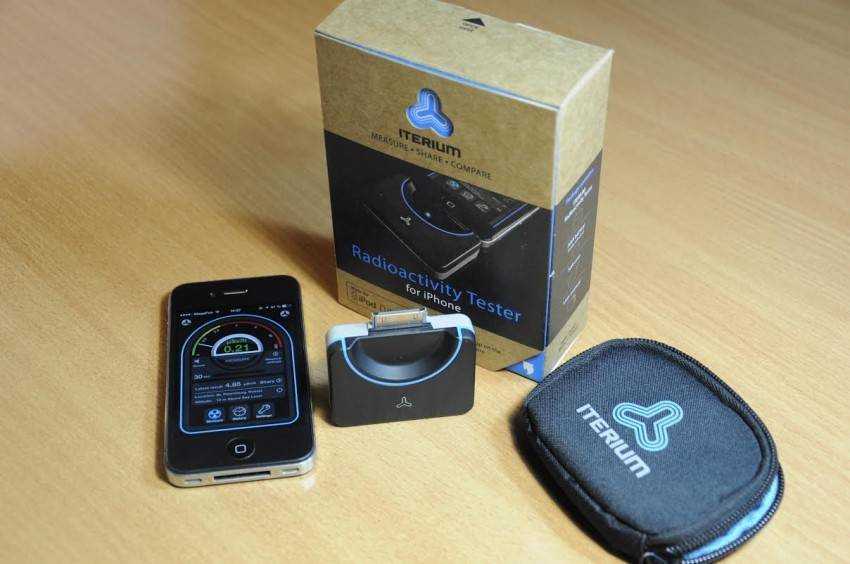

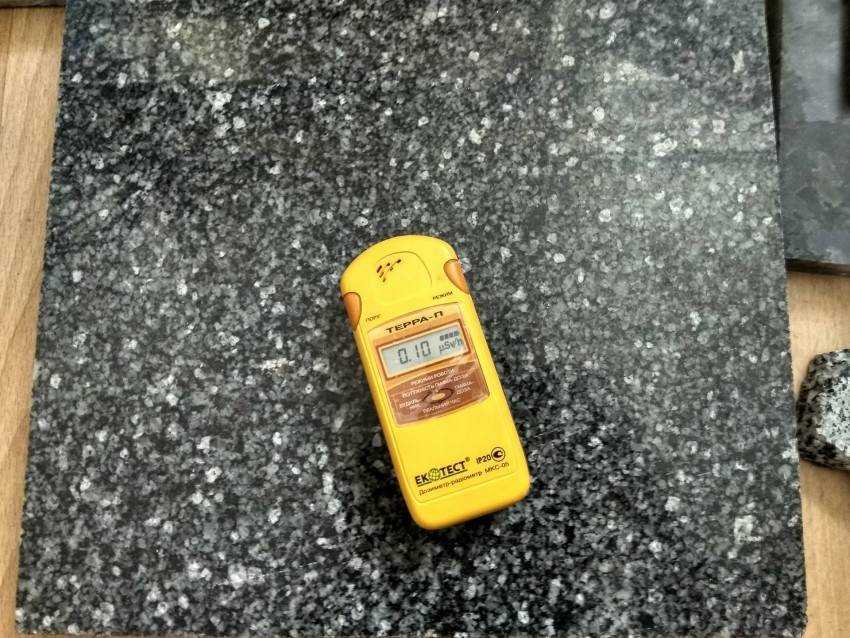

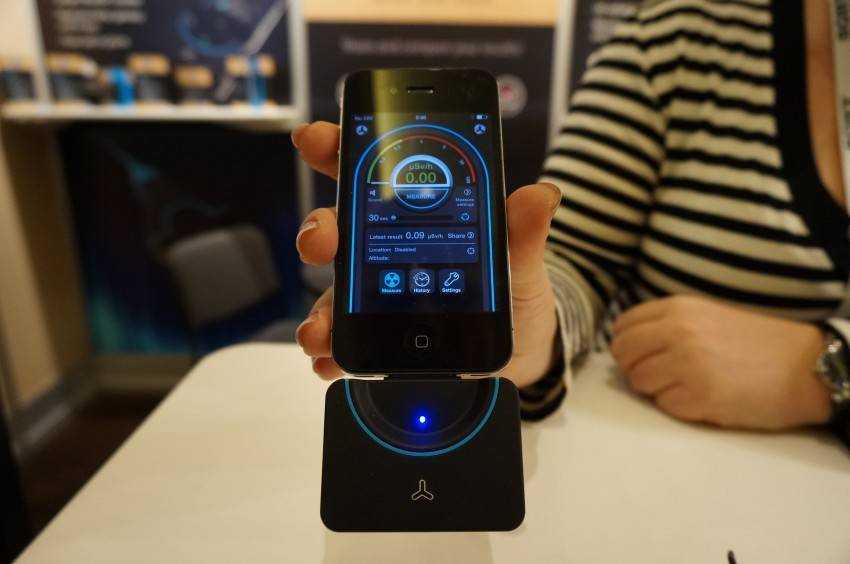

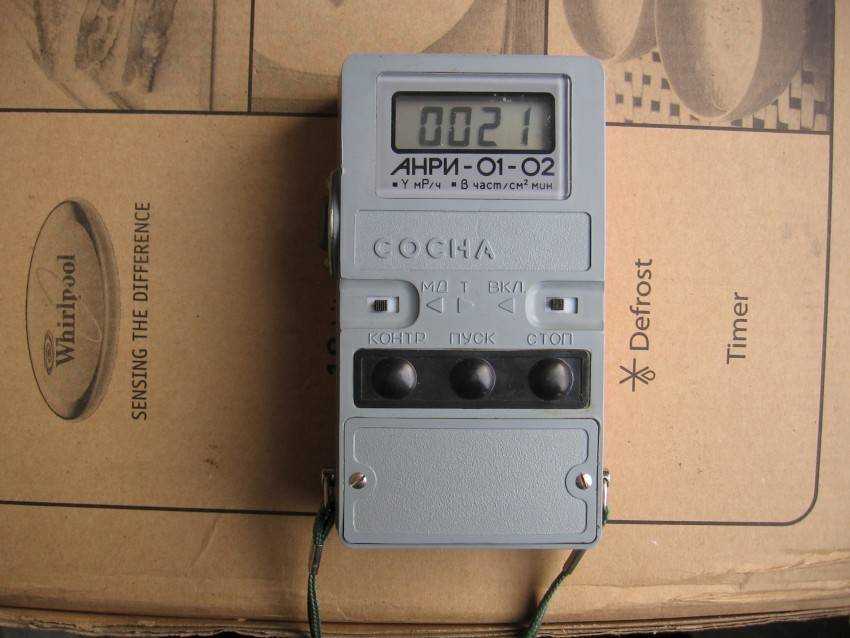

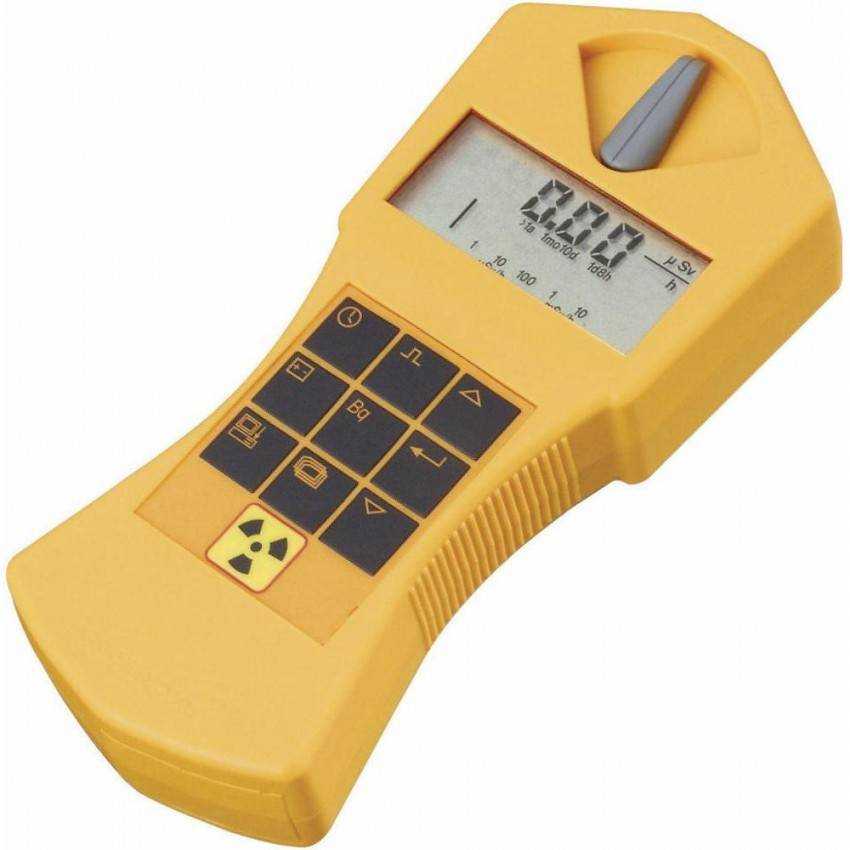

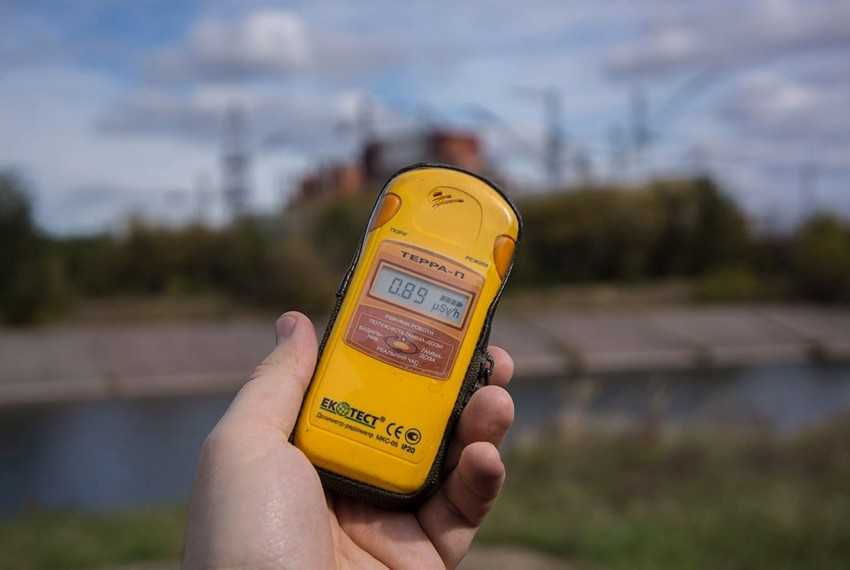

Фото хороших дозиметров радиации

Также рекомендуем просмотреть:

  • Как выбрать ручной молокоотсос
  • Лампа биоптрон
  • Лучшие ртутные термометры
  • Виды небулайзеров
  • Обзор лучших ультразвуковых зубных щеток
  • Аспиратор для новорожденных
  • Как выбрать осеребритель воды
  • Как выбрать хороший электрический массажер
  • Мойка воздуха для дома
  • Как выбрать воздушный стерилизатор
  • Хорошие тест-полоски для глюкометра
  • Какой компрессорный ингалятор лучше
  • Какой электрический молокоотсос лучше
  • Как выбрать хороший вакуумный массажер
  • Обзор лучших стетоскопов
  • Как выбрать хороший паровой стерилизатор
  • Какой очиститель воздуха лучше выбрать
  • Активатор для получения живой воды
  • Как выбрать кварцевую лампу для дома
  • Какой ирригатор для полости рта лучше выбрать
  • Рейтинг лучших ионизаторов воды
  • Как выбрать хороший тонометр
  • ТОП лучших стерилизаторов для бутылочек
  • Какая электрическая зубная щетка лучше
  • Хороший домашний массажер для тела
  • Как выбрать лучший массажер для ног
  • Обзор современных стерилизаторов для маникюрных инструментов

Самостоятельное изготовление счетчика Гейгера от А до Я

В этом варианте предлагается изготовить детектор радиации с использованием комплектующих, которые можно найти в свободном доступе в торговой сети. Для того чтобы такой детектор заработал, потребуется чувствительный элемент — трубка Гейгера, с питанием около 400 В постоянного тока и индикатор, или простой динамик. Когда ионизирующее излучение воздействует на газ в счетчике Гейгера , начинается движение электронов, газ в трубке становится проводящим, напряжение подается на динамик, и он начинает щелкать.

Для более эффективного контроля уровня радиации предлагается использовать программу Arduino Nano, которая подсчитывает импульс в трубке в течение определенного времени и ЖК-дисплей, на котором будет отражаться предупреждение об уровне радиации и заряде батареи. В качестве источника питания используется батарея 18650. Поскольку для Arduino требуется 5 В, необходимо установить преобразователь постоянного тока и литий-ионное зарядное устройство, чтобы детектор был полностью автономным.

Список деталей нужных для радиосхемы

  • 1 BPW34 фотодиода
  • 1 LM358 ОУ
  • 1 транзистор 2N3904
  • 1 транзистор 2N7000
  • 2 конденсатора 100 НФ
  • 1 конденсатор 100 мкФ
  • 1 конденсатор 10 нФ
  • 1 конденсатор 20 нФ
  • 1 10 Мом резистор
  • 2 1.5 Мом резистора
  • 1 56 ком резистор
  • 1 150 ком резистор
  • 2 1 ком резистора
  • 1 250 ком потенциометр
  • 1 Пьезодинамик
  • 1 Тумблер включения питания

Как вы можете видеть из схемы, она настолько проста, что собирается за пару часов. После сборки убедитесь, что полярность динамика и светодиода, являются правильными. Наденьте на фотодиод медные трубки и изоленту. Она должна плотно прилегать. Просверлите отверстие в боковой стене алюминиевого корпуса для тумблера, а сверху для фотодатчика, светодиода и регулятора чувствительности.

Будет интересно Как правильно прозвонить транзистор?

Интересно почитать: Как смастерить датчик движения своими руками.

Больше никаких дырок в корпусе быть не должно, так как схема очень чувствительна к электромагнитным наводкам. После того, как все электрические компоненты будут соединены, вставьте батарейки. Мы использовали три сложеные вместе CR1620 батареи. Изоленту обмотайте вокруг трубок, чтобы они не смещались.

Это также поможет закрыть свет от воздействия на фотодиод. Вот теперь всё готово для начала обнаружения радиоактивных частиц. Проверить его в действии можно на любом тестовом источнике радиации, который вы можете найти в специальных лабораториях или в школьных кабинетах, по проведению практических работ.

Что такое дозиметр

дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик. Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение.

Я думаю, все согласятся, что щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов. Дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик.

Как сделать счетчик гейгера своими руками.

Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение. Щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов.
