Датчики движения для включения света: фиксация присутствия инфракрасным датчиком, встраиваемые модели на лестнице в квартире. как выбрать? принцип работы

Красота, безопасность, экономия

Автоматическая подсветка придает весьма эффектный внешний вид. К тому же повышается безопасность передвижения. В дополнение к этому есть и другие преимущества:

Нет необходимости в кромешной темноте нащупывать на стене выключатель.
Пусть и незначительно, но экономится электроэнергия. За счет автоматики система находится в экономном дежурном режиме.
Средствами автоматизации при монтаже подсветки, можно настроить красивые визуальные эффекты.

И не надо переживать, что это дорого и недоступно для неопытного пользователя. Весь комплект дополнительного освещения изначально очень недорог, а привнести дополнительный комфорт и пользу для жильцов может легко.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

обеспечение зоны обнаружения;
защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

L – фаза (для проводов коричневого или красного цвета);
N – ноль (синий провод);
L со штрихом или стрелочкой, или буква А – для осветительного прибора;
РЕ – защитное заземление.

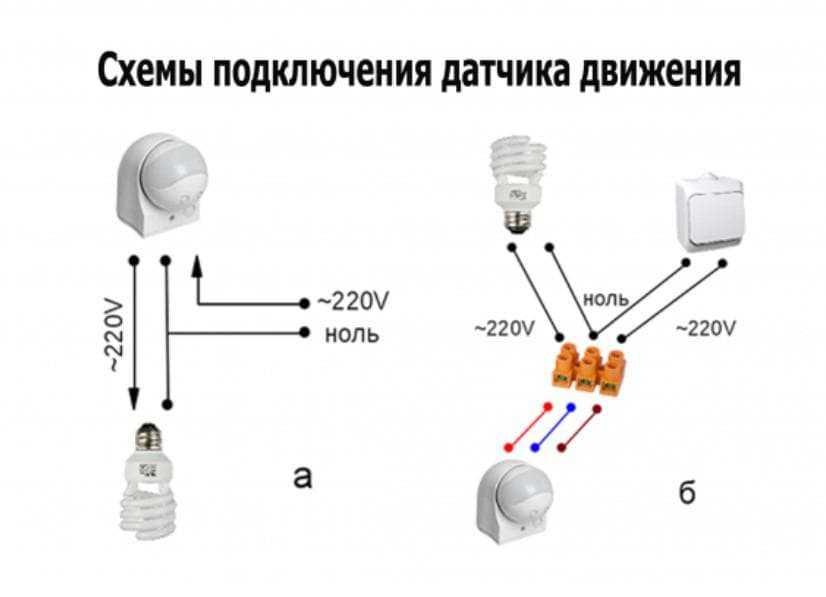

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

последовательная;
параллельная;
на несколько датчиков движения;
с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Регулировка параметров при помощи ручек

Корпус любой марки датчика движения оснащен специальными переключателями, предназначенными для настройки параметров. Их количество зависит от модели и назначения прибора. Встречается от 2 до 4 ручек, рядом с которыми всегда нанесена следующая информация:

буквенные обозначения;
направления совершения вращения переключателей для внесения корректив;
картинка, изображающая назначение регулировки.

Прежде чем приступать к подключению датчика, необходимо изучить, какая ручка влияет на определенные параметры и в какое положение ее следует установить для нормального функционирования устройства.

Специалисты рекомендуют вначале изменить заводские настройки на индивидуальные, необходимые в каждом конкретном случае. Для этого в спокойных условиях, лучше за столом, изучается имеющаяся на корпусе маркировка, а пи помощи переключателей задаются требуемые значения. Предварительно настраиваются следующие параметры: время, освещенность, чувствительность и микрофон.

Время

Регулятор времени обозначается на корпусе «TIME». Его основная задача заключается в определении продолжительности работы таймера во включенном состоянии, когда будет гореть свет. Минимальное значение составляет 5 секунд, максимальное 420 секунд. Не следует устанавливать большое значение, так как датчик будет срабатывать при каждом движении человека в зоне обнаружения. Из-за того, что устройство постоянно перезапускается, отсчет времени совершается с каждого нового движения. Если человек ходит по комнате или жестикулирует руками на протяжении нескольких минут, все это время свет будет включенным, несмотря на то, что таймер будет установлен на 5 секунд.

Освещенность

Обозначение «LUX» на корпусе отвечает за уровень освещенности, при котором происходит срабатывание оборудования. Ручка регулятора позволяет настроить световой порог таким образом, что датчик не будет реагировать на движения в помещении в светлое время суток. Можно настраивать от 5 до 10 тысяч Люкс. Первое время стоит устанавливать максимальные значения.

Чувствительность

Ручка «SENS» отвечает за чувствительность и определяет дальность действия прибора. Эта функция во многих датчиках движения отсутствует за практической необходимостью. Регулятор чувствительности может потребоваться в случае, если требуется контролировать только одну сторону в помещении. При установке настраивается максимальное значение (до 12 метров).

Микрофон

Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости. Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Работы по установке прибора

После того, как все ручки на корпусе будут отрегулированы и установлены необходимые параметры, можно приступать к выбору места для размещения датчика движения. Прибор временно закрепляется на небольшой доске, с которой следует перемещаться по комнате и определять наиболее подходящее место. Указывать о срабатывании устройства будет также мигающий индикатор.

На фото: Правильная высота установки датчика движения

Подключать к электропроводке датчик освещенности лучше всего в распределительной коробке или там, где находится соединение люстры с проводами (на потолке или стене). Неподготовленному человеку будет довольно проблематично разобраться с проводами в распределительной коробке. В старых домах выполнить эти работы сложно даже профессиональным электрикам. Поэтому размещать и подключать датчики движения лучше рядом с люстрами или светильниками.

Важно не забывать, что перед проведением любых работ с электропроводкой, ее следует обесточить – выключить в распределительном щитке соответствующий рубильник. Это поможет предотвратить вероятность поражения электрическим током

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м

Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.
Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.
По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание нижняя граница и отключает его верхняя

Выбор места установки Для корректной работы фотореле важно правильно выбрать его местоположение. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик

Для этого необходимо подключить зеленый провод, который обозначает ноль, к обычной потребительской сети с напряжением в В.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Процесс сборки подсветки для лестницы

Подсветка лестницы и ступеней на фото

Подсветка для лестничного марша с датчиком движения почти готова к эксплуатации, однако на завещающем этапе необходимо соединить все элементы системы в одно целое.

Первоначально нужно установить и произвести калибровку фотоэлемента. Его предназначение – активировать включение подсветки в темноте. Провода, идущие от фотоэлемента, заводятся под лестницу.
Затем происходит закрепление блока питания и коробки, которая управляет всей схемой. Систему следует закрепить в таком малоприметном месте, чтобы не испортился вид интерьера, но в доступном месте для дальнейшего содержания.
Всю проводку от осветительных приборов и датчиков необходимо собрать в пучок, который стягивается при помощи пластмассовых хомутов, и укладывается в кабельный канал.
Футляр с проводами размещается на стене под лестницей или сбоку одного из косоура.
Затем проводка подключается к необходимым разъемам контроллера.
Блок питания присоединяется к электросети. Чтобы обеспечить безопасность, могут устанавливаться защитные устройства отключения от питания, но, как правило, это не является необходимой мерой.

Вся собранная система должна быть протестирована по всем рабочим режимам. Если существует необходимость, то можно внести некоторые исправления в программу, а также устранить обнаруженные неисправности. После чего следует закрыть коробку схемы управления.

Лестничная конструкция, оборудованная освещением по такому шаблону, станет вашим помощником в темное время суток, а при дневном свете ничто не будет попадаться вам на глаза. И, к тому же, устройство светодиодного освещения лестницы не является затратным мероприятием.

Какие бывают датчики

Приборы обнаружения движения работают по принципу использования электромагнитного излучения разной длины волны. Существуют экзотические емкостные датчики, срабатывающие при изменении емкости, когда человек приближается к целевому объекту. Работают они на маленьком расстоянии если уже кто-то протянул руку к сейфу с деньгами. Применяются в специальных системах слежения и не используются для массового потребления.

Сенсоры устройств обнаружения делятся на активные, когда датчик посылает волны в рабочую зону и срабатывает при изменении характеристик отраженной волны, и пассивные, которые срабатывают только при фиксировании волнового излучения от движущегося объекта. Также производятся комбинированные приборы, использующие в основном инфракрасное и микроволновое излучения одновременно.

К первым относятся:

ультразвуковые;
фотоэлектрические;
микроволновые;
радиоволновые.

Ко вторым относятся инфракрасные, которые регистрируют волны теплового излучения человека или животного.

Ультразвуковые приборы, посылая звуковые волны высокой частоты, срабатывают, когда отраженный сигнал от обнаруженного объекта изменяет характеристики. Этот принцип используется не только для обнаружения человека, а, например, при открытии гаражных ворот для включения света.

Фотоэлектрические работают по принципу прерывания светового луча. Приемное фотореле в этом случае посылает сигнал исполнительному органу. Очень удобно для фиксации прохода через калитку, дверь или турникет.

Микроволновые и радиоволновые по своей сути используют одни и те же волны, только разной частоты. Радиоволновые применяются редко, так как излучение низкой частоты может не проходить через некоторые препятствия, например, металлические стены или двери. Микроволновые работают на частоте выше 5 гигагерц, это излучение проникает через любое препятствие. Все они относительно дорогие и используются для больших коммерческих помещений.

Активные сенсоры контроля в рабочей зоне дороже пассивных и применяются в специальных условиях охраны очень крупных объектов. Использовать их для бытовых нужд включения электричества нерационально. Это относится и к комбинированным аналогам.

Конструктивно тепловые приборы включения выполняются в различном защищенном исполнении для работы в помещениях и на улице. Материал для корпусов-термоустойчивая пластмасса. Монтируются они на стенах и потолках на рекомендованной изготовителем высоте.

Этапы монтажа

При установке в первую очередь следует ознакомиться со схемой подключения датчика движения (к прожектору, обычному светильнику, сигнальному устройству). Обычно они не слишком различаются. Далее идут базовые для любого типа датчика этапы работ.

Выбор места установки

Если планируется подключение датчика движения для освещения, как правило, ночного, выбирается место с максимальной зоной охвата. Так, для установки в коридоре следует смонтировать прибор так, чтобы в контролируемое пространство попадали двери из всех помещений.

Для небольшого квадратного холла более разумным станет монтаж потолочного устройства с достаточно большим (превышающим площадь помещения) радиусом охвата.

Высота монтажа выбирается по двум условиям: расположение конструктивных элементов (высота потолка, дверных проемов или арок) и мебели, угол охвата прибора.

Интересно: в системах «умный дом» и «пассивный дом» инфракрасные датчики движения используются для быстрого включения света в помещения, куда зашел посетитель, и для существенной экономии электроэнергии. При режиме экономии с помощью датчиков присутствия включаются также вентиляция, отопление и прочее.

Разделение основного и «ночного» освещения

Чтобы использование датчика движения для экономии электроэнергии было оправданным, желательно разделить основную проводку (входящую в схему групп освещения и групп розеток для жилого или иного эксплуатируемого помещения) и дополнительную, ведущую только к датчику и «аварийному» светильнику.

Тогда подключение светильника с датчиком движения хоть и потребует больших усилий на стадии монтажа, быстро оправдает экономически затраченные средства и силы.

Настройка и тестирование датчиков

После установки прибора, необходимо его настроить для обеспечения правильной работы, выполнив следующие действия:

регулятором на корпусе устройства устанавливается степень освещённости для срабатывания;

с помощью второго регулятора настраивается продолжительность задержки выключения;
устанавливается угол поворота, в зависимости от зоны, которая должна быть охвачена.

После завершения настройки прибор тестируется, путём опробования. Если отдельные параметры не устраивают пользователя, необходимо дополнительное регулирование.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Микрофон

Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть.

Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Выбор датчика

Для правильного выбора регистратора для автоматического включения осветительных приборов следует ознакомиться с технологией их действия, а именно:

Область применения. Необходимо предварительно определить место установки устройства (во внутренней или наружной части помещения) ввиду того, что на рынке представлены пыле- и влагозащищенные варианты, а по способу крепления – навесные, встраиваемые и на опорных держателях.

Мощность прибора освещения, к которому будет выполняться подключение. Это обусловлено тем, что регистраторы имеют рабочее напряжение от 200 Вт и свыше. Так, к уличному световому прибору целесообразно установить регистратор с максимальным углом обзора, а в квартире установить более дешевый вариант

Особо следует обратить внимание на мощность при планируемом сочетании устройства с энергосберегающей лампой. Перед приобретением нужно рассчитать общую нагрузку и в случае превышения указанной нагрузки в инструкции, потребуется установка промежуточного реле или распределение нагрузки между устройствами

Угол обзора

В помещениях или с наружной стороны здания (установка выполняется на любой из стен) лучше всего подойдет стандартный датчик, с горизонтальным углом обзора, равный 180 градусов и даже меньше. Можно также установить устройство, имеющее два сенсора, суммарный угол обзора которых будет равен 180 градусам. Для обеспечения максимального угла наблюдения устанавливают прибор с тремя сенсорами, в данном случае угол обзора составляет 360 градусов. Такие устройства монтируют на потолке.

Вид лампы и осветительного прибора. Использование датчиков возможно с любым типом ламп и световых приборов. Рынок предоставляет патроны и выключатели с вмонтированными регистраторами, которые идеально подходят для применения в доме или офисе.

Радиус действия. Данный показатель характеризует максимальное расстояние объекта от устройства, на котором перемещающийся объект может быть обнаружен. Для инфракрасных сенсоров область действия равна 12 метрам.

Двухполюсные или трехполюсные. Первый вид регистратора применяется в сочетании с лампами накаливания. Их подсоединение выполняется последовательно. Последние модели являются более универсальным видом и используются с любым типом ламп.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как правильно подключить выключатель

Основные моменты, которые нужно учитывать при монтаже:

обеспечение зоны обнаружения;
защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

L – фаза (для проводов коричневого или красного цвета);
N – ноль (синий провод);
L со штрихом или стрелочкой, или буква А – для осветительного прибора;
РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

последовательная;
параллельная;
на несколько датчиков движения;
с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

Проверка и настройка после установки

LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Как работает автоматика?

Необходимые приборы для работы автоматической подсветки: контроллер, датчик движения, датчик светоопределения (если желаете), кабеля.

Есть датчики, которые могут реагировать на разные виды «раздражителей», например голос, хлопок, движения. Установить их можно в любом удобном месте, около первой и последней ступени. Датчики подключают к контроллеру – основе всей конструкции, ему они сообщают о необходимой команде, а контроллер передает эту информацию переключателю.

Также существуют таймеры, с помощью которых можно устанавливать нужное время включения. Если кто-то поздно возвращается домой, это будет очень кстати. Есть возможность настройки освещения, его интенсивности, плавности включения, яркости, поочередности включения каждой отдельной ступени.

Уместно подключить датчик освещенности для экономии энергии. С помощью него подсветка будет автоматически выключаться или не включаться вовсе в светлое время суток.

Умный механизм работает так:

При приближении к ступени, или непосредственном контакте с ней, срабатывают датчики реагирования, подается команда контроллеру, и происходит освещение лестницы.
Через определенное время свет гаснет.
В светлое время и при прохождении мимо датчиков свет не будет загораться, если правильно произвести настройки.
Заметьте, что при наличии в доме домашних животных, датчики будут реагировать и на них.

Это очень экономный вариант расхода энергии. Установить такого вида подсветку можно как в доме, так и на уличной лестнице. В последнем варианте стоит учесть, что там часто меняется температура, и влажность. Также важен материал лестницы. Все эти нюансы могут создать сложности при установке.

Для длинных и винтовых лестниц, уместно настроить поочередное освещение каждой ступени.

Работа датчиков, может осуществляться от беспроводных источников, питания. Это очень удобно, быстро, экономно и безопасно. Не понадобится монтаж стен, и можно будет избежать проблем двойного ремонта. В них уже предусмотрены все необходимые приборы, произведены настройки, есть инструкции, их установка не требует специальной подготовки.

Также можно сделать разводку от основной электрической сети. Этот вариант займет больше времени и сил, если хозяин сам решил заняться этим. Но придется потратить больше средств, если нанять электрика.

Преимущество автоматической подсветки в том, что она экономит время, поскольку нет необходимости искать в темноте выключатель. Экономия средств происходит, так как подсветка не работает постоянно и выключается самостоятельно, еще она способствует дополнительной безопасности для самых старших и младших членов семьи. И она весьма оригинально смотрится.
