Чем отличается рубильник от автоматического выключателя

Недопустимые ошибки при покупке

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами. Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора. Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение

Для прибора с 14 А нужно брать выключатель на 16 А и выше
Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер
Для электрической плиты ставится выключатель на 32 А

Осветительная группа и розетки требуют 10 А. В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет

При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

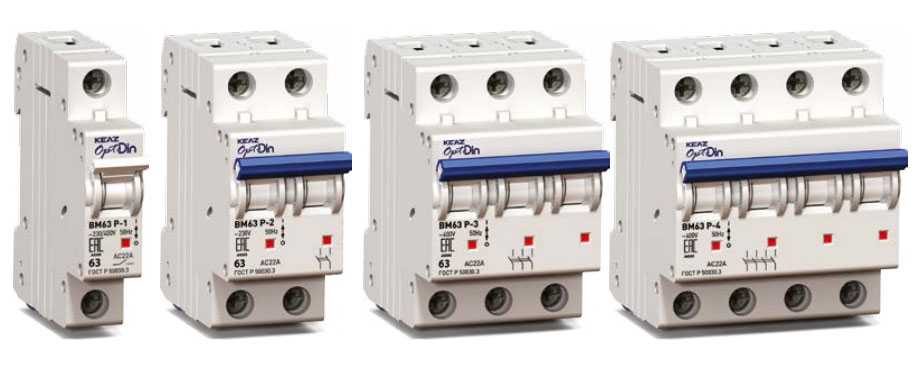

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.


большей площадьюбольшей силой прижимания

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны. Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно

Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Подключение генератора на перекидной рубильник


Подключение генератора через переключатель АВВ Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Чем отличается автоматический выключатель от выключателя нагрузки

Главное отличие заключается в назначении. Автоматический выключатель входит в группу защитных устройств и служит для аварийного отключения сети в случае возникновения опасности. Это может быть из-за короткого замыкания (КЗ) или чрезмерного тока в цепи. Повышенный ток может возникнуть в нескольких случаях:

  1. нарушение изоляции;
  2. повышенная нагрузка.

Нарушение изоляции (не короткое замыкание) может появиться из-за механического повреждения, неправильной эксплуатации или старения материала. От этого не застрахованы ни электроприборы, ни сама проводка. Со временем ситуация только ухудшается, что может привести к появлению и повышению тока утечки.

Также увеличение тока происходит, когда подключается слишком много или очень мощная нагрузка. Опасно такое состояние тем, что электропроводка начинает нагреваться, а это ведёт к дальнейшему разрушению изоляции.

Чтобы предотвратить такой процесс и исключить возгорание в автомате используется тепловая защита. Состоит она из биметаллической пластины, по которой проходит весь ток нагрузки. При превышении номинального тока пластина начинает нагреваться и изгибается, и этот процесс протекает тем быстрее, чем больше ток. При определённой температуре пластина деформируется настолько, что приводит в действие механизм отключения. Автомат размыкает цепь.

Стоит отметить, что при такой проблеме нагрев происходит постепенно. Биметаллическая пластина имеет инертность и это оправдано в этих ситуациях.

Другое дело, когда происходит КЗ. Ток КЗ может превышать номинальный в несколько раз, нагрев происходит очень быстро и пластина не успевает отреагировать. В этом случае на помощь приходит магнитный расцепитель.

Он представляет собой соленоид – электромагнит с подвижным сердечником. При номинальном токе силы магнита не хватает, чтобы открыть ту же самую защёлку, на которую давит биметаллическая пластина. Но при КЗ возникает мощная магнитная сила, которая справляется с этой работой.

Если вспомнить про модульный выключатель нагрузки, то он лишён всех этих защитных механизмов. Используется он исключительно для коммутации нагрузки.

Рабочие токи ВН

Номинальное значение рабочего тока выключателя нагрузки должно быть не меньше номинального значения используемых автоматов. Допускается использовать это значение на индекс выше. Однако следует помнить, что согласно ГОСТу вводные аппараты, а ВН таким и является, должны иметь номинал не ниже 40 А.

Не следует слишком завышать это значение, потому что выключатели имеют большой запас прочности. Например, они могут работать с кратковременным током, длительность которого не превышает 1 секунду, превышающим номинальный в 15 раз. Правда, после этого прибору необходимо дать время, чтобы его контакты остыли. Обычно заводы это оговаривают в своих инструкциях.

Где применяются мини рубильники?

Если говорить о применении для частных лиц, то чаще всего это могут быть вводные щитки. Они позволяют электрикам быстро и безопасно отключать необходимые объекты без предварительного снятия нагрузки. Не запрещено использовать рубильники и в частных домах, дачах, квартирах и других жилых и нежилых помещениях.

Обычно к хозяйственным постройкам (баня, летняя кухня, гараж и т. д.) подводят питание, и если необходимо произвести электромонтажные работы, приходится обесточивать весь дом. Чтобы этого не делать, можно на каждую отходящую ветвь поставить по выключателю нагрузки, тогда каждый объект можно легко и быстро отключить, а главное, не пользоваться автоматами.

Зачем менять советские автоматы на современные?

Я планировал в квартире делать кое-какую модернизацию электропроводки, но опасался, что в результате непреднамеренного КЗ может произойти большой Бах. Ведь даже вручную выключение происходило с большим усилием и скрипом. Поэтому я совсем не был уверен, что при сверхтоке отключение произойдет именно там, где надо – внутри автоматического выключателя (АВ).

Кроме того, согласно общепринятым сегодня нормам безопасности, устанавливать АВ с номинальным током 25 А на розеточные группы (и тем более на группы освещения) – дурной тон. Ведь при таких номиналах АВ и сечениях проводов (2,5 мм2 по алюминию) эксплуатация электропроводки становится небезопасной. Провода будут периодически подвергаться нагреву, что отнюдь не улучшит их свойств.

Кроме того, состояние скруток, клемм и контактов за более чем 30 лет работы, мягко говоря, не очень. Иными словами – переходные сопротивления в данной электроустановке неподконтрольно увеличены.

А это, в свою очередь, приводит к низкому току КЗ, который я недавно измерил при помощи подручных средств. Ток в квартире оказался очень низким – около 170 А. Чем опасен низкий ток КЗ, читайте другую мою статью.

Всю проводку менять планов не было, поэтому для увеличения безопасности было решено поставить новые АВ с меньшими номиналами.

Ещё несколько ссылок, если тема интересна.

  • Всё о характеристиках автоматических выключателей, с примерами и ГОСТами.
  • Как устроены современные автоматические выключатели изнутри.
  • Всё, что касается монтажа автоматов и других устройств
  • Все статьи про электропитание – счетчики, генераторы, стабилизаторы, и прочее.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Другие рубильники.

Т.к. в своих щитах я в основном использую модульку от АВВ, то фоток рубильников Шнейдер Электрик, Легранд, Хагер у меня немного.

Сразу скажу, что похожих рубильников на дин-рейку, как у АВВ ОТ63 у этих производителей нет, кроме пожалуй Hager, у которых в линейке продукции есть рубильник HAB на 20-63А.

Также у Хагера есть модульные рубильники 1-4хполюсные серии SBN от 16 до 125А.

В одном из щитов я использовал рубильники SBN 2Р на 63А, достаточно симпатичные, как и вся модулька Хагер.

У Шнейдер Электрик также модульные рубильники 1Р-4Р серии iSW на 20-125А.

Модульные рубильники Легран использовать пока не доводилось. Обходился или автоматами или в 3фазных щитах рубильниками ОТ63 от ABB.

Спасибо за внимание

Область применения

Характеристика времени срабатывания у таких приборов по номинальному показателю и временному периоду реакции определяет в каком помещении и для каких целей его можно устанавливать. Номинальный показатель характеризует порог чувствительности к короткому замыканию, а время реакции показывает за какой промежуток времени срабатывает автоматическое отключение электрики в случае сетевых перегрузок или короткого замыкания.

  1. Класс «В» – порог от 3 до 5 номинального показателя, время реакции – 0,1 до 20 секунд. Их применяют в помещениях, где используются бытовые электроприборы: чайник, миксер, телевизор и т. п., в том числе электронагревательные приборы небольших мощностей, за исключением работающих на электродвигателях.
  2. Класс «С» – порог срабатывания от 6 до 10 номинального показателя, скорость реагирования — от 0,1 до 8-ми секунд. В большинстве многоквартирных новостроек установлены автоматические модуль-выключатели этого типа. Устройства класса «С» защищают внутренние электросети от перегрузок и короткого замыкания даже при подключении электроприборов с высокими показателями пускового тока (например, перфоратор, стиральная машина, холодильная камера).
  3. Класс «D» – порог срабатывания от 10 до 20 номинального показателя, период реакции — от 0,1 до 3 секунд. Он предназначен для подключения электродвигателей на однофазном и трехфазном токах.

Существуют еще классы «А», «МА», «K» и «Z», они предназначены для применения в электрощитовых на подстанциях и электростанциях, на промышленных предприятиях.

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Читать также: Автоантенна своими руками изготовление

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Классификация высоковольтных выключателей

По способу гашения дуги

  • Элегазовые выключатели (баковые и колонковые);
  • Вакуумные выключатели;
  • Масляные выключатели (баковые и маломасляные);
  • Воздушные выключатели;
  • Автогазовые выключатели;
  • Электромагнитные выключатели;
  • Автопневматические выключатели.

По назначению

  • Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких как условия короткого замыкания.
  • Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях. Отличаются, как правило, большими значениями номинального тока (до 10000А) и тока отключения.
  • Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.
  • Выключатели нагрузки — выключатели, предназначенные для коммутаций под номинальным током, но не рассчитанные на разрыв сверхтоков. Применяются в сетях 3-10 кВ с изолированной нейтралью для коммутации небольших нагрузок — до нескольких мегавольт-ампер.
  • Реклоузеры подвесные секционирующие дистанционно управляемые выключатели, снабжённые защитой и устанавливаемые на опорах воздушных ЛЭП.
  • Выключатели специального назначения.

По виду установки

  • Опорные, то есть имеющие основную изоляцию на землю опорного типа.
  • Подвесные, то есть имеющие основную изоляцию на землю подвесного типа.
  • Настенные, то есть укрепленные на стенах закрытых распределительных устройств.
  • Выкатные, то есть имеющие приспособления для выкатывания из ячеек распредустройств (для обслуживания, ремонта и для создания т.н. «видимого разрыва» при работах на линиях).
  • Встраиваемые в комплектные распределительные устройства (КРУ).

По категориям размещения и климатическому исполнению

  • пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);
  • десять климатических исполнений (У, ХЛ, УХЛ, ТВ, ТС, Т, М, ОМ, В и О) в зависимости от географического места установки.

Рубильники

А сейчас проходной пост, ибо писать про данные устройства, в принципе, нечего. Но попробую.

Простыми словами «Рубильник (выключатель нагрузки) – это электрический коммутационный аппарат с ручным управлением, предназначенный для включения/отключения цепи под нагрузкой».

Принципиальное отличие выключателя нагрузки (ВН) от автоматического выключателя (АВ) заключается в том, что ВН не способен реагировать ни на токи перегрузки, ни на токи короткого замыкания (КЗ). Все, что от него требуется – это включение/отключение цепи. Ниже на картинке представлены различные модульные ВН «в разрезе».

Как мы видим на изображении – у ВН отсутствует биметаллическая пластина, электромагнитный расцепитель, газогенерирующая пластинка. Что касается дугогасительной решетки – она отсутствует у ВН на токи 40А и ниже, при более высоких токах она есть (поправьте если ошибаюсь по токам). Основные компоненты рубильника (ВН) – это сами силовые контакты и пружинный привод. Пружина необходима для ускорения размыкания контактов, т.к. даже при размыкании токов нагрузки возникает дуга, эффективность погашения которой напрямую зависит от скорости размыкания контактов. На небольших токах достаточно и этого. На токах от 63А и выше этого уже мало и в устройство ВН добавляется дугогасительная камера, что, кстати, влечет за собой приличное удорожание самого устройства.

Да, сами модульные рубильники, несмотря на простоту конструкции, стоят дороже, чем аналогичные автоматические выключатели. Думаю, что в первую очередь это связано с меньшим спросом по сравнению с автоматами, а значит себестоимость производства единицы продукции у них повыше. Также у них выше износостойкость при циклах включение-отключение (для модульных устройств, правда, разницы почти нет). Но когда речь идет о больших токах порядка 250, 400, 630 и выше ампер, то автоматы (с высокой отключающей способностью) становятся уже гораздо дороже рубильников. Рубильники также позволяют создать видимый разрыв, как те, что на картинке ниже.

Стоит отдельно отметить, что у врубных рубильников серии ВР (тот, что слева) пружины нет, и брать их стоит в комплекте с дугогасительной камерой, иначе отключать их под нагрузкой попросту опасно.

Помимо этого, с помощью рубильников можно организовать ручное переключение на резервный ввод (реверсивные рубильники). На автоматах такое организовать сложнее и дороже. Пример таких рубильников на картинке ниже.

Применение рубильники (ВН) находят, как правило, на вводах в щитах, чаще в ВРУ, реже в модульных щитах квартир, частных домов. По ПУЭ есть требование, чтобы в ВРУ на вводе стояли защитный и коммутационный аппараты. В принципе, автоматический выключатель удовлетворяет обоим требованиям, но часто можно встретить решение «рубильник + предохранители», особенно когда требуется создать именно видимый разрыв. Также рубильник обязательно встретится там, где есть ручное переключение вводов (как и писал выше).

На вводе в модульных щитках квартир тоже, по логике, должны стоять рубильники для отключения всего щитка. У автоматического выключателя основная функция – это защита отходящих кабелей и проводов, а в щитке после вводного аппарата сразу идут распределительные, вероятность того же КЗ стремится к нулю, а от перегруза вводной кабель защищается автоматом в этажном щите. Но тем не менее, на вводах ставятся автоматы, т.к. они банально дешевле аналогичных рубильников. Также люди ставят на вводе автомат, чтобы не бегать к этажному щиту в случае срабатывания по перегрузке (в этажном щите 50А, в квартире ставится 40А). Помимо всего этого, автоматический выключатель – это самый дешевый способ ограничение мощности потребителя. Поэтому энергосбыт и указывает в ТЗ на подключение установку на вводе автомата требуемого номинала и с опломбировкой.

Подытожив все это, можно сказать, что рубильники (ВН) находят широкое применение в ВРУшках зданий и промышленных сетях. В частных домах и квартирах встретить их вероятность крайне мала.

Ниже на картинке приведены визуальные различия в модульных автоматах и рубильниках, чтобы не перепутать в случае покупки в магазинах с самообслуживанием типа ОБИ или Леруа.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

  • ;
  • с характеристиками B, C, D: ;
  • ;
  • ;

информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

  • для защиты сетей: от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;

для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем. Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель. Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики Мгновенное отключение при коротком замыкании из диапазона Предпочтительное применение автоматического выключателя Нагрузки
B (3-5)·In защита:

— длинных кабелей;

— сетей с электро-нагревательными приборами (плитой, бойлером);

— маломощных сетей:

  • сигнализации;
  • измерения;
  • управления.
резистивные
C (5-10)·In защита:

— освещения;

— розеток;

— бытовых электрических приборов.

резистивные, индуктивные с низким пусковым током
D (10-50)·In защита:

— электрических двигателей (стиральных машин, водяных насосов);

— низковольтных трансформаторов;

— ламп-разрядников.

индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где In – номинальный ток автоматического выключателя. Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть. При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня): сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.
  1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
  2. на выключатели ВМ63.
  3. Заводской каталог на выключатели S800S.

Что представляет собой выключатель?

Термин «выключатель» — достаточно универсальный. В бытовом смысле он чаще всего соответствует небольшому устройству, размещаемому, как правило, на стенах жилых помещений и используемому в целях включения или отключения света. Выключатели бывают ручные, автоматические, а также те, которые реагируют на звук или движение.

Есть выключатели, предназначенные для монтажа на силовом оборудовании: они применяются в целях подачи тока или, наоборот, обесточивания того или иного участка инфраструктуры энергоснабжения.

Все типы выключателей функционируют схожим образом: во включенном положении они позволяют току передаваться от источника к питающемуся устройству (например, лампочке), в выключенном — прерывают подачу тока. Разомкнутый участок цепи при этом, как правило, не просматривается, поскольку корпус выключателя в основном непрозрачен.

Выключатели применяются в тех случаях, когда начало и прекращение подачи тока на то или иное устройство осуществляется в достаточной мере часто, и потому в том или ином положении — включенном или выключенном — рассматриваемое приспособление обычно находится не слишком долго.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
