Светодиодная лента - как правильно установить и подключить

Применение RGB светодиодной ленты

RGB светодиодные ленты могут применяться также широко, как и обычные LED ленты. Их могут применять для наружной рекламы, для подсветки мебели и автомобильного тюнинга, но больше всего RGB светодиодные ленты применяют для дизайна помещений.

Гибкий контроль за светом RGB лент позволяет добиться таких эффектов при освещении квартир и прочих помещений, которых никак не удастся достичь другими способами подсветки. Она с легкостью принесет разнообразие в жизнь простым изменением подсветки. К примеру, яркий белый свет сделает из помещения рабочий кабинет, легкая голубая подсветка идеально подойдет в качестве ночного света, а зеленая подсветка поможет достичь лучшей расслабленности и отдыха. Причем все это можно сделать с одним помещением буквально за несколько секунд.

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Как подключить от компьютера

Модный тренд последнего времени – моддинг системных блоков компьютеров с использованием прозрачных стенок и лед подсветкой «крутого железа». Светодиодная лента – наилучший вариант для этих целей. Все просто – отрезал нужную длину и приклеил где надо (почти все они самоклеящиеся).

Но вот с питанием придется немного разобраться. Блок питания компьютера имеет выходы с различным номиналом показаний напряжения. Существует SATA выход, с напряжением 12 В на одном канале, что соответствует потребляемой мощности одного метра ленты. Чтобы не использовать преобразователь, целесообразно подключиться на этот контакт.

Если есть свободный SATA выход (обычно – это штепсель), то просто понадобится розетка (мама) 4 pin molex-разъема. Кабель желтого цвета имеет нужное напряжение номиналом 12 В. Два черных – это земля, можно использовать любой из них. На желтый и черный провода устанавливается специальный двухпроводной коннектор, монтирующийся на LED ленту.

Если свободный выход отсутствует, то придется сделать впайку из двух вышеуказанных контактов. Блок питания выдает 5 А, а метр светодиодной ленты потребляет не более 0,4 А, следовательно, имеется запас и за корректную работу оборудования переживать нечего. Параллельно можно подключить еще не одну ленту.

Подготовка светодиодной ленты к подключению

У вас наверняка возникнет вопрос, почему нельзя монтировать светодиодную ленту сразу после того, как вы ее купили. Причин может быть несколько:

Провода, который уже припаяны к ленте, слишком короткие (они предназначены только для проверки работоспособности ленты при покупке), что создает неудобства при монтаже, особенно если речь идет о труднодоступных местах
«Родные» провода припаяны недостаточно надежно, и могут оторваться в любой момент
Отсутствует изоляция мест пайки

На мой взгляд, этих причин достаточно, чтобы заняться подготовкой ленты к подключению. Для этого нам понадобятся:

Провода
Наконечники для проводов
Обжим для наконечников
Паяльник
Канифоль
Припой
Термоусадочная трубка
Промышленный фен

Удалите «родные» провода с помощью паяльника. Теперь возьмите четыре провода длиной не менее 20 сантиметров зеленого, красного, синего (они должны соответствовать цвету кристалла светодиода) и любого другого цвета.

Можно использовать провода одного цвета, но это значительно усложнит монтаж и в случае ошибки на ее поиск уйдет намного больше времени.

Для подключения светодиодной ленты используйте гибкие многожильные провода сечением 0,75 миллиметра. С концов каждого провода удалите изоляцию, 5 и 10 миллиметров соответственно.

Для надежного крепления понадобятся наконечники для провода сечением 0,75 миллиметра (определить, для провода какого сечения подходят наконечники, можно по маркировке на упаковке).

Чтобы закрепить наконечник на проводе понадобится специальный инструмент – обжим для наконечников.

Не пытайтесь обжать провод пассатижами, и тем более зубами – ничего хорошего из этого не получится.

Наконечник наденьте на тот конец провода, с которого удалили 10 миллиметров изоляции, и закрепите его обжимом для наконечников.

У вас получатся аккуратные провода с наконечниками, которые обеспечат надежный контакт при установке в клеммную колодку контроллера, дриммера или блока питания.

Теперь другие концы подготовленных проводов нужно припаять к светодиодной ленте. Но здесь тоже есть свои тонкости. Место пайки нельзя нагревать слишком сильно, иначе выйдет из строя не только ближайший светодиод, но и два следующих (особенность светодиодной ленты в том, что светодиоды выходят из строя по три штуки сразу).

Для пайки светодиодной ленты используйте паяльник мощностью 25 Ватт, канифоль и припой, провода перед пайкой нужно хорошо залудить.

В результате вы получите подготовленную к подключению светодиодную ленту. Она должна выглядеть так:

Теперь нужно изолировать места пайки. Рекомендуем использовать для этого не привычную изоленту, а термоусадочную трубку. При нагревании она уменьшается (усаживается), плотно облегая контакты, при этом достигается электрическая изоляция и механическая прочность.

Термоусадочная трубка продается метражом. Нам потребуется трубка диаметром 10 миллиметров и длиной 20 миллиметров. Наденьте ее контакты светодиодной ленты и нагрейте, чтобы она плотно обхватила их.

Нагревать термоусадочную трубку лучше всего с помощью промышленного фена, предварительно надев на его сопло специальный диффузор. В крайнем случае, можно использовать для этого обычную зажигалку.

Не допускайте попадания горячей струи воздуха на светодиод – он может выйти из строя.

Мы закончили подготовку светодиодной ленты. Теперь можно подключать ее к блоку питания.

Какое управление лучше – инфракрасное или на радиоканале?

Самые первые
модели изначально шли с инфракрасным управлением. В чем их специфика?

Вспомните пульт ДУ от телевизора. Для того, чтобы переключать каналы, пульт необходимо направить непосредственно на экран TV.

То же самое и с инфракрасным контроллером. Он имеет специальный датчик ИК излучения.

При внешнем
датчике, вы сможете запрятать само устройство за стену, потолок и т.п. Но сам
датчик при этом, должен быть в прямой видимости пульта.

Запрячете
его и никакого управления не будет. Поэтому то в последствии и разработали
контроллеры на радиоканале.

На
сегодняшний день, более 90% такой светодиодной продукции, как раз таки и
работает на радиоканалах. Такой подсветкой вы сможете управлять, даже находясь
в соседней комнате.

Контроллеры
на радиоканале имеют в своем названии буквы RF. Проверяйте это на упаковке.

По дизайну и
исполнению есть три разновидности пультов:

кнопочные

сенсорные

На них нет
кучи разноцветных кнопочек, зато присутствует сенсорное кольцо и несколько
клавиш с различным функционалом.

для установки в подрозетники или на рабочий стол

Их монтируют
в стену вместо выключателей света, либо стационарно закрепляют на рабочем
столе.

Сказать
однозначно какие из них лучше или хуже нельзя. Выбирайте по своему вкусу и
возможностям.

Самое
главное, чтобы на этом пульте дистанционного управления была кнопка включения “псевдо”
белого цвета

Почему это важно?

RGB ленты при включении всех трех каналов, дают псевдо белое свечение. Его никак нельзя назвать однозначно белым, но в любом случае, вся эта радуга однажды вам надоест, и захочется простого привычного освещения.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Что нужно знать

Не соединяйте каплей припоя – он довольно хрупкий и при малейших деформациях лопнет. Стыковое соединение можно выполнять куском провода. На фото два куска ленты спаяны тоненькой проволокой, наподобие той, что в витой паре.

Существует более экзотический вариант пайки, при котором две ленты паяются внахлест. Лента зачищается с обеих сторон, а затем стыкуются нижняя контактная дорожка одного куска, с пятаком другого.

Описанный выше вариант пайки — плохое решение. Во-первых соединение хрупкое и ничем не усиленное. Во-вторых при сквозной пайке лента сильно прогревается, что чревато ее выходом из строя.

Предпочтительнее использовать пайку, так как она дешевле и обеспечивает надежный контакт, но быстрее использовать коннекторы. Они помогут сэкономить время при монтаже и последующем ремонте крупных декоративных или осветительных светодиодных систем!

Напоследок пример разных типов соединений в видео:

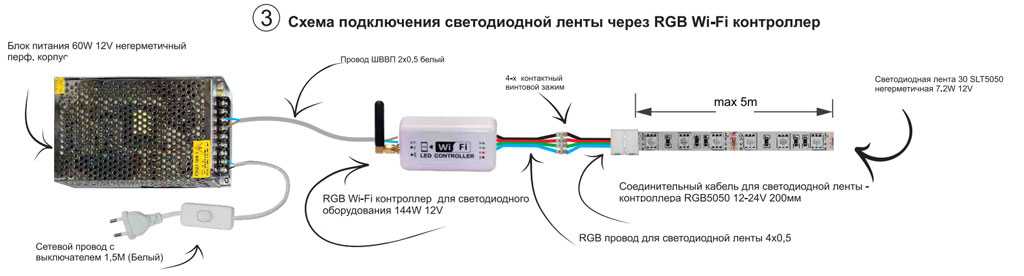

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V»+» — общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью «B»?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком «+» должен приходить провод от плюсового контакта блока питания. На клемму «-» от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Плюсы и минусы

Гибкий неон, выпускаемый современными производителями, имеет множество преимуществ.

Экологичность. Такая подсветка полностью безопасна для окружающей среды. Ее можно спокойно использовать для оформления любого помещения.
Прочность. Оболочка современного гибкого неона устойчива к воздействию влаги и совсем не боится агрессивной среды. Именно поэтому ее часто используют на улице или в помещениях с высокой влажностью.
Простота в использовании. Светодиодная неоновая лента не нуждается ни в каком дополнительном уходе. Все что нужно – закрепить ее в подходящем месте.
Безопасность. Гибкий неон не нагревается в процессе эксплуатации. Поэтому нет риска возникновения пожара.
Долговечность. Качественные светодиодные ленты рассчитаны на долгосрочное использование. Поэтому их не придется регулярно переустанавливать.

Но у таких конструкций есть и свои минусы. Главный из них – высокая стоимость лент. При этом стоит отметить, что их нельзя использовать в качестве основного освещения. Они выполняют исключительно декоративную функцию. Поэтому многим такая покупка кажется невыгодной.

Очень важно обращать внимание на качество изделия при выборе. Продукт от дешевого китайского производителя может очень быстро сломаться

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — https://cable.ru, Кабель.РФ

Инструменты и процесс установки светодиодной ленты

После обработки всей информации, ее анализа и подбора подходящего светильника можно начинать монтаж светодиодной ленты. Для этого понадобятся инструменты:

ножницы для нарезания кусков полотна нужной длины;
клей или двусторонний скотч для усиления крепления – при необходимости;
алюминиевый скотч или профиль – для лент большой удельной мощности;
коннекторы необходимой длины или паяльник с расходниками (только для серьезных мастеров);
кусачки для нарезания отрезков провода;
нож или съемник изоляции для зачистки концов проводников.

Алюминиевый скотч.

Паяльник с припоем.

Стандартный угловой коннектор.

Нож для очистки силиконового покрытия .

Жидкие гвозди для надежного монтажа LED-ленты.

Ножницы для резки.

RGB-коннектор для прямого соединения.

При планировании монтажа надо определить место установки блока питания так, чтобы длина проводов от источника 220 В до потребителей (осветительной ленты) была минимальна. Потом надо продумать крепление полотен, осмотреть и подготовить поверхности. Если лента мощная, начать надо с крепления профилей. Если нет – можно сразу начинать клеить предварительно нарезанное полотно. После наклейки можно соединять отрезки. Если монтаж ведется пайкой и вне помещения, то, возможно, придется увеличить мощность паяльника – даже небольшой ветерок заметно снижает температуру жала.

Места резки RGB-светильника.

Выключатель питания надо установить в удобном и доступном месте. Потом заранее подготовленными проводами подключается RGB-контроллер, если он есть, и блок питания.

Простое подключение к блоку питания через RGBW контроллер.

В установке светодиодной ленты нет ничего сложного. Домашний мастер при небольших навыках и знаниях может справиться с этой задачей самостоятельно.

Зачем нужен усилитель сигнала?

Что такое
усилитель сигнала RGB ленты и чем он отличается от контроллера? В плане отличия, не
сильно обращайте внимание на их внешний вид. В некоторых случаях, попадаются практически идентичные коробочки

В некоторых случаях, попадаются практически идентичные коробочки.

Вся разница в функционале.

Контроллер —
это устройство, которое УПРАВЛЯЕТ светодиодной лентой – включает, выключает,
меняет расцветку, диммирует и т.д.

А усилитель, как следует из его названия, всего лишь увеличивает = усиливает сигнал до определенной мощности. Он также имеет свои технические параметры.

На входе усилителя снимается сигнал с контроллера, а на выходе происходит его усиление на заявленную мощность. Что это дает?

Это
позволяет подключать дополнительный метраж светодиодной ленты. Решили увеличить
длину подсветки в коридоре или спальне?

Покупаете усилитель, подключаете его в самом конце ленты и обходитесь без дополнительных затрат.

Схемы
подключения будут выглядеть примерно следующим образом.

Микрофон или Jack 3.5мм

Через линейный вход Jack на 3,5мм, при помощи штекера можно подать звук напрямую от любого источника — магнитофона, радиоприемника, магнитолы, телефона и т.п.

Микрофон при этом отключается и перестает реагировать на внешние звуковые раздражители. Вся функциональность контроллера автоматом переключается на прямой источник звука.

Если кто-то считает этот разъем бесполезной «фичей», то можете сравнить скорость реакции смены цветов при использовании микрофона и Jack 3,5mm разъема.

Разница будет заметна невооруженным глазом.

А вот в автомобиле подсоединить магнитолу, лучше именно таким способом.

Чувствительность микрофона регулируется специальной ручкой.

С обратной стороны вставлена клеммная колодка для непосредственного подключения RGB светодиодной ленты.

В большинстве моделях колодку эту можно отсоединить.

1 of 2

Так гораздо удобнее производить коммутацию всех проводов.

Что нужно для подключения светильника

Для подключения в схему RGB светодиодной ленты потребуются блоки:

собственно осветительный прибор нужной длины;
блок питания (возможно несколько);
RGB-контроллер;
усилитель (несколько);
соединительные провода;
выключатель питания;
коннекторы (но лучше освоить пайку).

RGB-коннектор для прямого соединения.

Этот список полный, в конкретной схеме некоторые элементы могут отсутствовать.

Из инструментов понадобятся:

кусачки для отрезания проводов нужной длины;
монтерский нож для зачистки концов (а лучше – специальный съемник изоляции;
паяльник с расходниками (для настоящих мастеров).

Набор для пайки.

Также понадобятся элементы крепления, но они подбираются по месту.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

светодиодная лента, приобретенная с небольшим запасом для подстраховки;
ножницы для отрезания необходимой длины изделия;
термоусадочнаяя трубка или изолента;
паяльник с припоем и канифолью либо LED-коннекторы;
провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

Схема параллельного подключения двух RGB-лент

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

LED-коннектором;
пайкой с проводами;
пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Подключение светодиодных лент самостоятельным путём к электропитанию с применением блока и без такового
