Лучшие программы для проектирования электропроводки в доме и рисования схем

Настенный монтаж провода в кабель-канале

Возможно с помощью кабель-каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель-канале:

  • производят разметку линии прохода провода, согласно имеющейся схеме;
  • сечение кабель-канала зависит от количества размещаемых в нем проводов;
  • снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы располагают с интервалом в полметра. Места поворотов дополнительно укрепляют саморезами;
  • в установленных местах монтируют распределительные коробки;
  • необходимые провода укладывают в кабель-каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;
  • соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Схема обустройства открытой электропроводки по кабель-каналам.

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Требования к проекту электроснабжения частного дома

План разводки дачного домика

Перед подготовкой проекта для дачи, например, в первую очередь потребуется получить от «Энергосбыта» ТУ на его разработку. В них прописывается весь перечень вопросов, касающихся обустройства электропроводки. В обязательном порядке включаются следующие пункты:

  • План разводки по дачному домику.
  • Тип и место установки распределительного щитка.
  • Перечень устанавливаемого оборудования, включая счетчик электроэнергии и защитные автоматы.
  • Разбивка потребителей на группы и другие вопросы.

В ТУ также оговаривается выделяемая на данный объект мощность (не более 15-ти кВт).

Наличие этого документа позволяет:

  • распределить обязанности каждой из сторон по обслуживанию «своего» участка электрической сети;
  • иметь четкое представление о том, кто обязан заниматься ремонтом при повреждении питающей линии (силового кабеля, например);
  • подсоединять новые объекты к уже имеющимся и действующим электрическим сетям.

Если установить границу ответственности сразу не удается, она выбирается по периметру наружной стены частного домика или занимаемого владельцем участка. При взаимном согласии сторон допускаются другие варианты разграничения.

Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

Таблица средней потребляемой мощности бытовых приборов.

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

  • выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
  • для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
  • на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме.

  • на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
  • все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
  • на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов.На заметку! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.


На фото открытая электропроводка в деревянном доме.

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

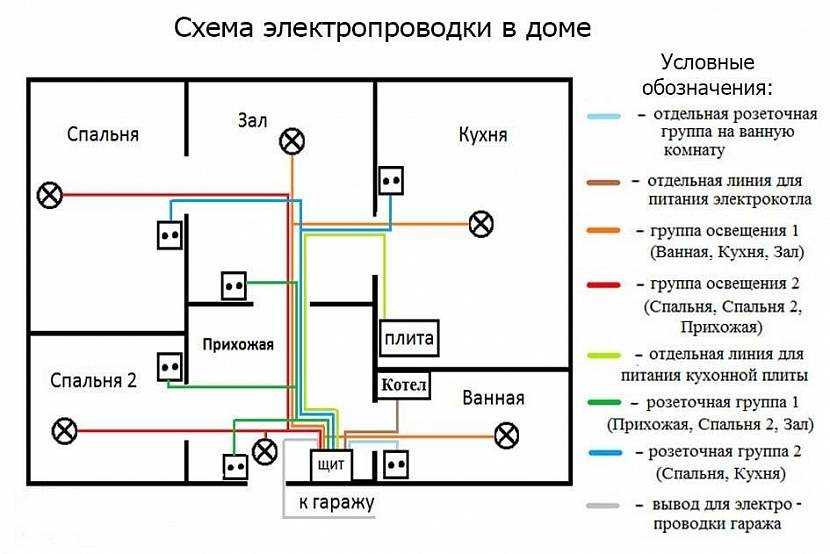

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

  • Выяснить максимальную мощность в электросети;
  • Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

  1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
  2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
    • Нарезаем провода на нужные длины и делаем сечение;
    • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

  • Кабель прокладывается только под прямым углом;
  • Провода не должны пересекаться;
  • Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

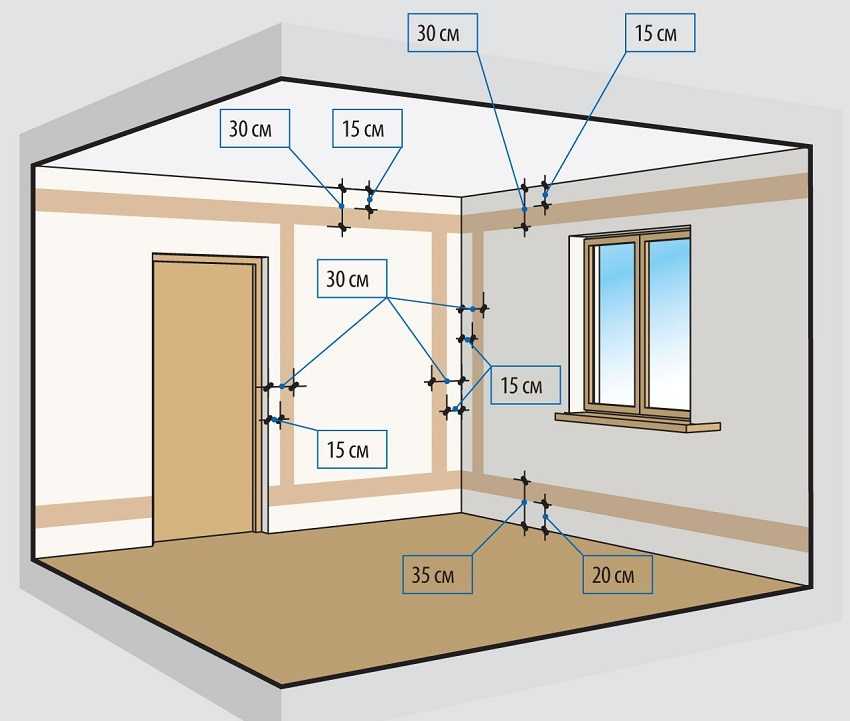

Расположение элементов:

  • Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
  • Розетки следует расположить на высоте 30 см от пола;
  • Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

  • Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
  • Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
  • Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
  • Фиксируем надёжно распределительную коробку.
  • Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
  • Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
  • Далее по принципу установки розеток, делаем выключатели.

Схемы электропроводки в частном доме

Схема проводки в частном доме основывается на плане самого частного дома, то есть разрабатывается индивидуально на стадии проектирования. Схема учитывает специфику оборудования, которое подключается к данной проводке, и системы освещения.

В соответствии с требованиями и положениями, регламентирующими работу с электросетями,

Схема разводки электропроводки в частном доме бывает нескольких типов:

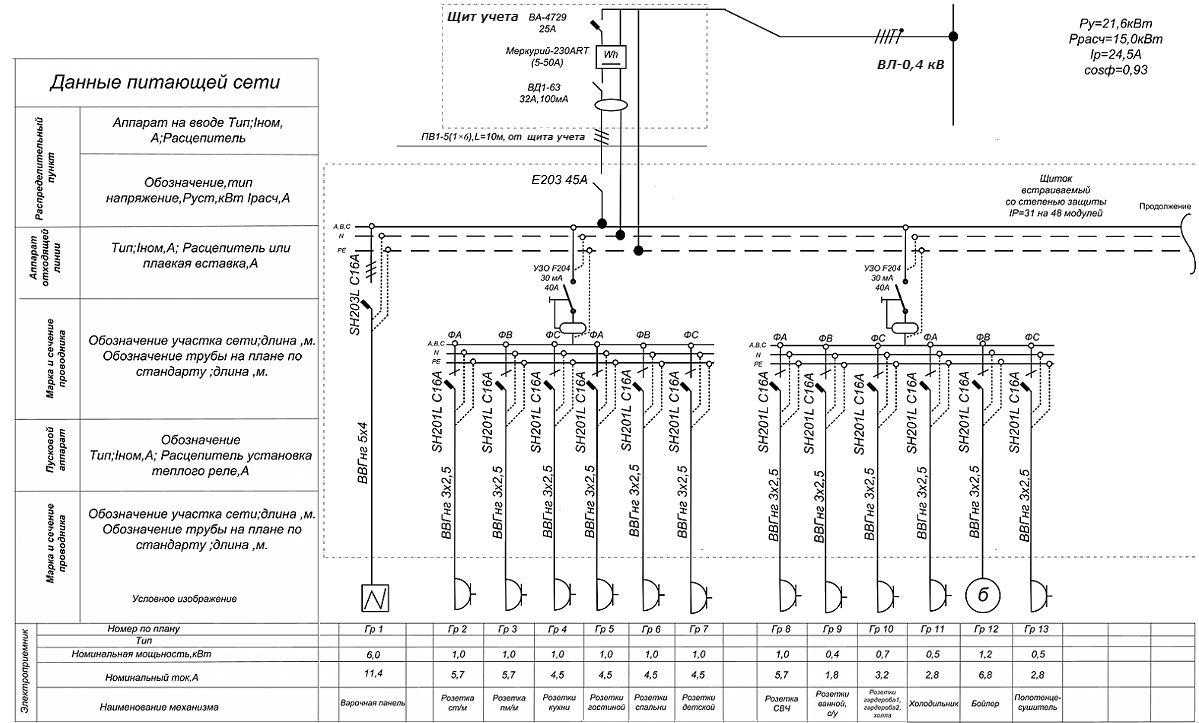

Электрическая (принципиальная). Показывает, как включены в цепь энергопотребители и сколько их всего. При их составлении используют специальные значки, которые не применяют в других схемах.

Монтажная. На ней отражены места монтажа различных устройств и связи между отдельным элементами системы. Схема позволяет рассчитать необходимое количество кабелей и расходных материалов. здесь можно увидеть разбивку на группы потребителей.

  • Структурная. Показывает, что входит в состав сети, как она функционирует вместе с оборудованием после его подключения. Схема дает информацию о том, что необходимо для подключения и настройки.
  • Функциональная. Отличается от структурной только детальным описанием отдельных узлов сети.
  • Объединенная. Состоит из нескольких чертежей. Такая схема чаще всего используется при разработке сети в многоэтажных особняках.

Они в некоторой степени связаны друг с другом, взаимодополняют, отличаясь по назначению.

Основными элементами сети являются розетки, провода, выключатели, распределительные коробки, осветительные приборы, УЗО и другое. Снабжение частного дома электроэнергией начинается с электрощита, к которому подводится питающий провод с однофазным или трехфазным током.

Щит отображает группы потребителей:

  • гнезда для розеток (розеточная группа);
  • приборы для освещения;
  • силовые элементы;
  • хозяйственные потребители.

Если потребители разбиваются по этажам дома, то каждую такую группу необходимо защитить индивидуальными устройствами.

Группа для розеток и осветительных приборов имеется в каждой комнате. Для бытовой техники, имеющей большую мощность, требуется заземление.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

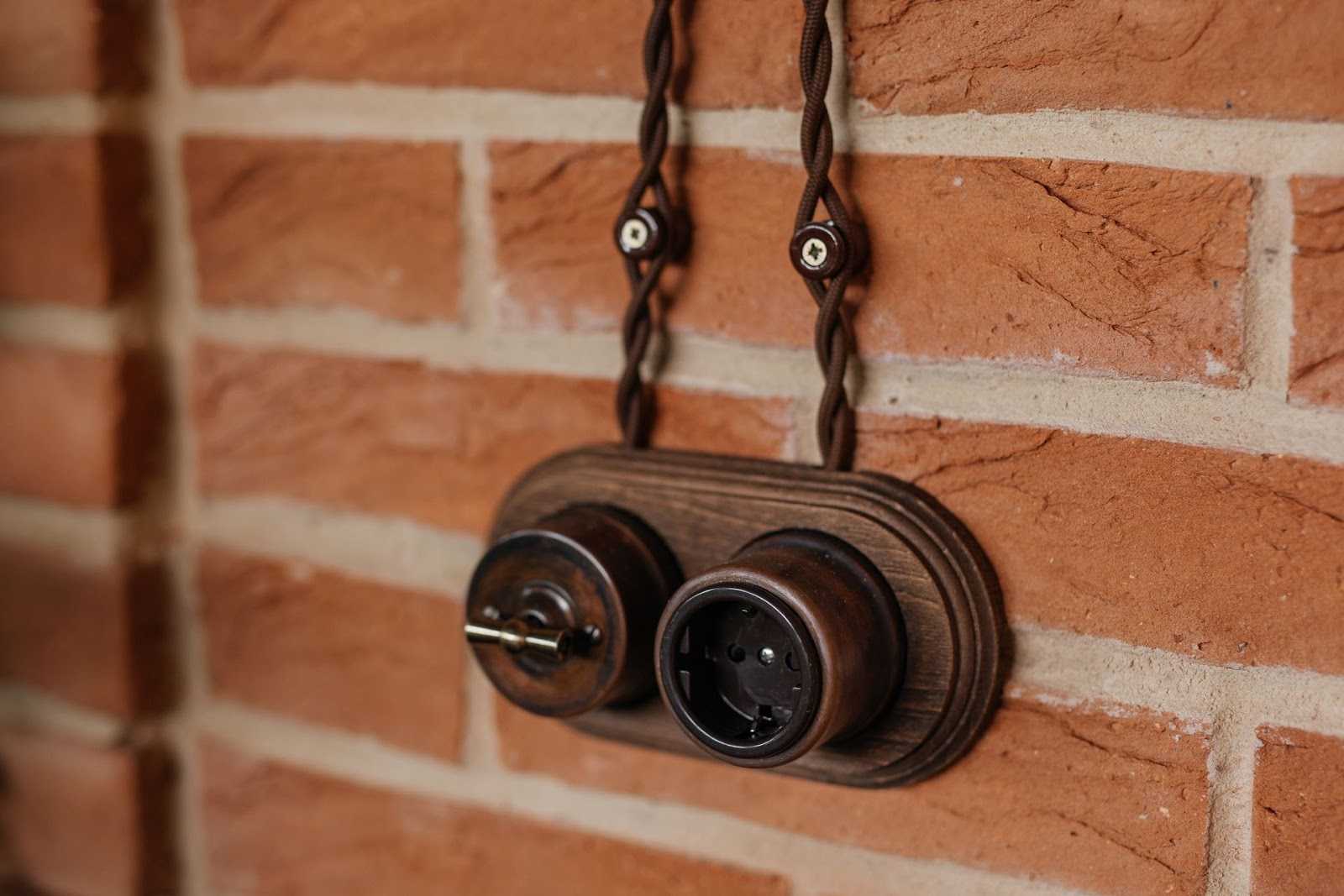

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Схема расположения электрооборудования в доме

Для того, чтобы электропроводка в доме работала безотказно, необходимо посчитать количество оборудования, а также нарисовать схему, где будут указаны все электроприборы и места их установки. Только после этого вы сможете посчитать длину проводов, количество выключателе и розеток. Электропроводка в доме состоит из счетчика, автоматов, промежуточных автоматов, проводки, выключателей, розеток и потребителей. Так же не лишним будет стабилизатор тока, особенно, если у вас нестабильно напряжение в сети. Стабилизатор для всего дома, дорогостоящее и громоздкое устройство, поэтому лучше выбрать стабилизатор только для дорогостоящих приборов, чувствительных к перепадам напряжения.

Для частного дома более удобна трехфазная система питания, в этом случае у вас будет возможность подключить трехфазные потребители, например, при устройстве электрического отопления, трехфазный бойлер обеспечит наибольшую эффективность работы. Появится возможность распределения нагрузки по фазам, что позволит избежать перекоса фаз.

Популярные виды кабелей для электрической проводки

К наиболее часто используемым видам изделий для устройства электрической сети относятся модели ВВГ и NYM.

В ПУЭ 7 п.2.1.48 сказано, что для монтажа проводки следует выбирать кабельную продукцию в соответствии с назначением, указанным изготовителем:

  • при устройстве слаботочных линий, где нагрузка не более 24В используется электрошнур ШВВП;
  • провод ПВЗ и подобные изделия применяются в тех случаях, когда нужна организация дополнительного контура, чтоб уровнять потенциалы;
  • для подключения мощных приборов применяется кабель ПВС 3х6 мм2. Он предназначен для прокладки линий питания варочных панелей, электрических плит, холодильников и т.д.

Кабель ВВГ

Наиболее распространенный вид кабеля отечественного производства. Он чаще всего используется при монтаже электросистемы в квартире. Относится к небронированным гибким силовым проводам.

Состоит из 1-5 металлических однопроволочных жил(медных), с площадью сечения 1,4-240 мм2. Проводники могут быть: круглые или плоские, они имеют изоляционную оболочку из ПВХ и общую внешнюю оболочку.

Модификации кабеля ВВГ:

  • ВВГ – основной вид;
  • ВВГнг – силовой кабель, внешняя оболочка и изоляция выполнены из негорючего ПВХ;
  • ВВГнг-LS – жилы с самозатухающей негорючей изоляционной оболочкой, которая обладает низким дымовыделением;
  • ВВГнг-FR-LS – негорючий кабель с малым задымлением, имеет дополнительную противопожарную защиту из слюдяной ленты.

Кабель ВВГ имеет низкую стоимость, но его оболочка не обладает высокими показателями по огнестойкости, при горении он выделяет много дыма. Такой вид не подходит для пучковой прокладки. В пучках монтируются негорючие изделия.

Можно сделать вывод, что для устройства электросетей в квартире стоит использовать надежные изделия марки ППГнг-HF и ВВГнг-LS, так как в режиме эксплуатации они более безопасны:

  1. Кабель с маркировкой ВВГнг-LS является оптимальным вариантом для монтажа проводки в доме. Он намного безопаснее, чем кабели ВВГ и ВВГнг.
  2. При возникновении пожара изоляция кабелей начинает плавиться в любом случае, но изоляционная оболочка кабеля ВВГнг-LS содержит меньше галогенов, чем изоляция ВВГнг и ВВГ. Такое содержание галогенов позволит увеличить время на эвакуацию и не получить серьезных поражений органов дыхания.
  3. Самый безопасный для домашней проводки – кабель ППГнг-HF, изоляционный слой без содержания галогенов. Он не выделяет едких веществ при плавлении.
  4. Кабель с маркировкой ВВГ и ВВГнг нельзя использовать для монтажа системы электроснабжения в жилом помещении. Несмотря на то что этот вид кабеля негорючий, при горении он выделяет большое количество галогенов, которое представляет опасность для жизни и здоровья человека.

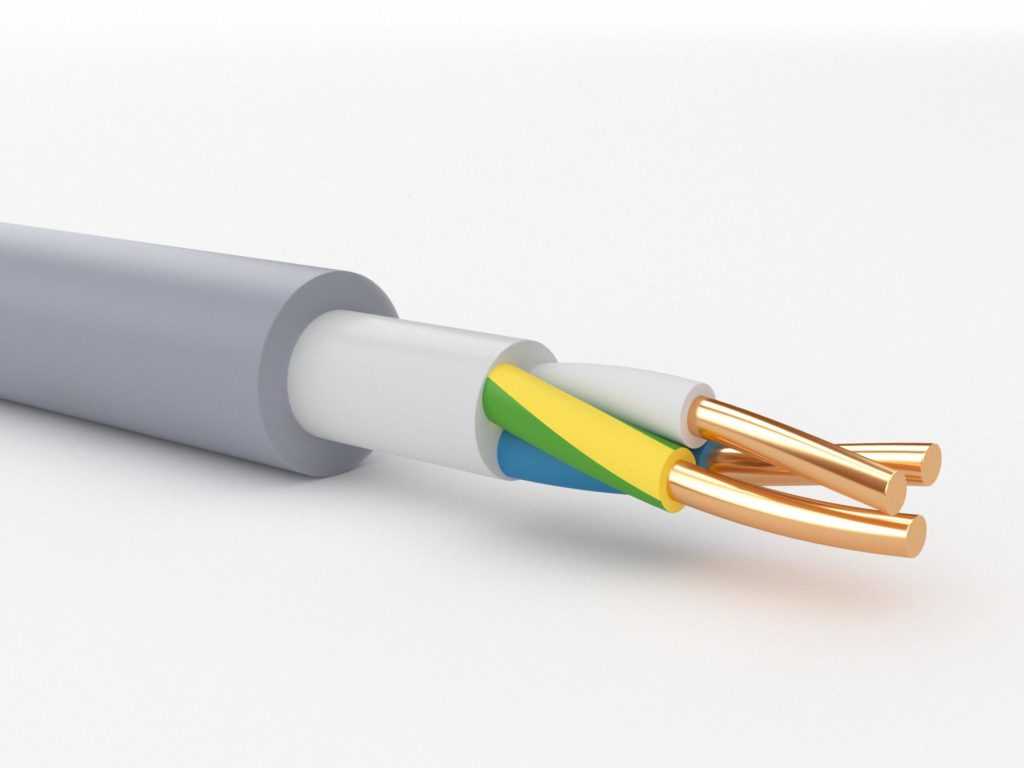

Кабель NYM

Изготовлен из меди, производится на российских предприятиях по немецкой лицензии. Соответствует ГОСТам и европейским нормам стандарта и качества.

Кабель NYM

По основным параметрам практически совпадает с характеристиками кабеля ВВГнг, данная модель также предназначена для напряжения до 0,66 кВт.

В продаже представлены:

  • однопроволочный многожильный кабель с сечением 1,5-10 мм2;
  • многопроволочный кабель с сечением более 16 мм2.

Между изоляционной оболочкой, выполненной из ПВХ и изолированными жилами прокладывают резиновый наполнитель, чтобы обеспечить негорючесть.

Схожие характеристики кабеля NYM и ВВГнг:

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

  1. использования электричества для работы одновременно нескольких видов техники;
  2. без необходимости ограничения подключений к сети и подзарядки устройств;
  3. удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением

При частых перепадах напряжения устанавливается соответствующая защита

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

  1. составление схемы электропроводки;
  2. расчет мощности;
  3. закупка соответствующих материалов;
  4. монтаж разводки, установка фурнитуры и комплектующих.

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Электропроводка в частном доме

Современная техника существенно упрощает жизнь и быт человеку. Поэтому электропроводка в частном доме становится основой комфортного проживания семьи

Чтобы провести электричество в частный дом, требуются определенные навыки и осторожность в выполнении работ. Проводка не только должна быть постоянно исправна, но и изначально корректно спроектирована

Монтаж можно провести самостоятельно, а можно пригласить специалистов и поручить им это довольно опасное дело, доверившись их опыту и умениям.

Какой бы путь вы ни выбрали, знание основных принципов монтажа и функционирования проводки будет для вас полезным. В статье мы расскажем о правилах безопасности при работе с электричеством в частном доме своими руками, подготовительных работах и последовательности выполнения монтажа, о видах проводки и расчетах мощности сети.
