Как сделать мигающий светодиод

Пошаговое руководство по изготовлению

Для начала запасаемся нужными материалами:

  • Находим адаптер под 12 В или обычную батарейку;
  • Обязательно нужен провод от наушников (около 3,5 метров);
  • Светодиоды (лучше 5 мм);
  • Транзистор (КТ817);
  • Органическое стекло (желательно формата А4);
  • Шкурка мелкая;
  • Провода для питания;
  • Термопистолет для осуществления проклеивания.

Начали:

На бумаге рисуем стороны короба, который будет являться домиком для самодельной цветомузыки. Стараемся вовсю, так как этот эскиз надо будет перенести уже на оргстекло и вырезать. Должны получиться у нас 6 фигурок прямоугольного типа (4 размером 15х5 см и 2 – 5х5 см).

Простая цветомузыка на светодиодах

Продолжаем:

  • Детали, начерченные на оргстекле, вырезаем как можно ровнее (можно использовать пилу по металлу или другой инструмент);
  • В одной из пластин надо будет просверлить отверстия. Подразумевается, что это это пластина будет задней стенкой короба. Всего отверстий должно быть два: через одно будет проходить провод от гарнитуры, а в другом – оборудовано гнездо питания.

Светодиоды для цветомузыки

Идем дальше:

  • Теперь надо обработать пластинки. Делается это для придания стенкам короба привлекательного внешнего вида. Лучше всего будет оргстекло заматировать, обработав пластинки шкуркой. Кладем наждачную бумагу на пластинку и начинаем круговыми вращательными движениями вести по всей площади;
  • Матированию подвергаем также и линзы светодиодов. Работать в данном случае надо аккуратно, чтобы не сломать ничего и не повредить;

Матируем линзы светодиодов

  • Пришло время собрать короб воедино. Части его соединяются между собой при помощи термопистолета. Как он работает, наверное, описывать не обязательно. Его основной задачей и функцией является склеивать между собой детали;
  • В итоге у нас получается коробка с открытым верхом: пластинки 15х5 образовали длину прямоугольного куба, нижнюю и верхнюю части (верхняя часть пока не приклеивается), а пластинки на 5х5 ширину;
  • Рассчитываем, сколько всего диодов будет использовано.

Цветомузыка в автомобиле

Расчет количества

Есть довольно оригинальный и грамотный способ расчета, подразумевающий следующий порядок действий:

  • Выходное рабочее напряжение батареи или адаптера (в зависимости от того, что используется) делится на рабочее напряжение одного из диодов;
  • Допустим, если адаптер или батарея на 12 В, то берется 4 светодиода.

Продолжаем:

  • Приводим в норму провод от наушника. Дело в том, что в нем три жилы, а в данном случае надо будет использовать всего два;
  • Изучаем схему по сборке цветомузыки;

Простая цветомузыка 12в на светодиодах

  • Вставляем провод от наушника в отверстие, проделанное в стенке короба;
  • Собираем схему, как нужно;
  • Проверяем сначала, все ли правильно работает;
  • Аудиоштекер подсоединяем к выходу автомагнитолы(см.2 din автомагнитола на андроид: какая лучшая), настраиваем громкость и чувствительность;
  • Штекер питания с помощью того же термопистолета фиксируем в отверстии;

Цветомузыка диодная

Если все проверено, то можно закрепить наконец верхнюю пластинку.

Важные моменты операции

Обратить внимание рекомендуется на следующее:

  • В проводе наушника надо задействовать, как и говорилось, всего две жилы: центральную и одну из каналов;
  • Устанавливая транзистор, надо следить за тем, чтобы он не нагревался сильно паяльником. Помимо этого, не должны ни в коем случае путаться его выводы;
  • Не должна быть спутана также полярность светодиодов.

Вот и все дела, ничего сложного, зато сколько пользы и радости. Проигрывание любимой музыкальной композиции теперь будет поддерживаться в такт миганием разноцветных диодов.

Инструменты своими руками

Выражение «в хозяйстве все пригодится» оказывается как нельзя более актуальным, когда речь идет о канистрах. Из этой пластиковой емкости можно сделать большое количество незаменимым инструментов, которые активно используются в процессе дачных работ.

Для изготовления этого инструмента нам потребуется только острый нож и непосредственно емкость.

Этап 1.
Обрезаем дно канистры.

Этап 2.
Отмечаем на емкости линию среза для совка таким образом, чтобы ручка от канистры была ручкой будущего инструмента.

Этап 3.
Отрезаем лишний материал.

Вследствие этих простых действий мы получаем отличный совок с удобной ручкой.

Материалы:

Изготовление

Этап 1.
Тщательно моем канистру, чтобы в ней не осталось никакого запаха.

Этап 2.
Разрезаем вертикально канистру на две части.

Этап 3.
На дощечке делаем паз, используя деревообрабатывающий станок.

Этап 4.
Наносим клей на фанеру и вставляем в нижнюю часть канистры.

Этап 5.
Выкрашиваем полученную полку с помощью баллончика.

Разумеется, такая конструкция не выдержит большого веса, однако вполне сгодится для хранения мелких деталей.

Материалы:

  • 40 канистр;
  • ножницы;
  • верёвка;
  • бумага;
  • маркер.

Этап 1.
Протыкаем ножом верхнюю часть канистр.

Этап 2.
Делаем трафарет из бумаги.

Этап 3.
Прикладываем его к канистре, обводим маркером.

Этап 4.
Вырезаем большие отверстия с помощью ножниц.

Этап 5.
Складываем подготовленные канистры в несколько рядов, обвязывая каждый ряд путем поддевания веревки под ручки емкостей.

Этап 6.
Обвязываем вся ряды по периметру для большей прочности.

Этап 7.
Если шкаф планируется прислонить к стене, то присверливаем его к поверхности.

Этап 8.
Кладем в нижний ряд тяжелые предметы – камни или кирпичи.

В результате получается достаточно вместительный и функциональный стеллаж, который поможет избавиться от вопроса хранения многих мелких деталей.

Будьте находчивы и смелы в воплощении своих идей. Удачи!

Видео – Делаем сами для дачи

Сделать свой дом намного комфортнее могут поделки, изготовленные из старых предметов и вещей, которым можно вернуть вторую жизнь. Некоторые изготовленные самоделки для домашнего хозяйства своими руками могут ощутимо сэкономить домашний бюджет, облегчить работу или сделать окружающий интерьер более интересным. И даже если в процессе возникают сложности, их преодоление будет того стоить.

Особенности

Подобные изделия охотно поставляет современная промышленность. Но внешний эффект не всегда удовлетворяет запросы потребителей. В ряде случаев очень хорошие результаты приносит использование ретро гирлянд, которые можно сделать даже своими руками

Перед подобной работой очень важно подготовиться как следует, отобрать подходящие дизайнерские идеи. Найти подходящие варианты конструкций, фотографии весьма легко. Надо подумать о нескольких нюансах:

Надо подумать о нескольких нюансах:

  • получится ли вписать изделие в обстановку;
  • удастся ли воплотить замысел, используя доступные компоненты;
  • сколько это будет стоить.

Это интересно: Как выбрать гирлянду «светодиодная бахрома»? (видео)

Самый простой усилитель звука

В настоящий момент большая часть потребительской аудиотехники производится с использованием микросхем, в частности TDA, производимых Phillips.

Сейчас они повсеместно используются в автомобильной аудиотехнике, магнитолах, сабвуферах, системах домашних кинотеатров и других вариантах аудиоусилителей. Их популярность и дешевизна сделали их доступными в любом магазине радиоэлектронных компонентов, самых разных конфигураций и мощности.

Чтобы собрать из них своими руками «усилок», достаточно припаять несколько деталей к ножкам, прикрепить конструкцию к радиатору, поскольку схема очень сильно греется, и сделать выводы на плеер, динамики и сеть. Готово.

Поэтому – осторожность и терпение

Вариант одноканального усилителя на TDA7396

Характеристики усилителя: при нагрузке в 2 Ом до 45 Ватт. Хватит чтобы устроить дискотеку в комнате, да и с соседями поделиться настроением.

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).


Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Тестирование мигающих RGB светодиодов

Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:

Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного

Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство

Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?

Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически нужно продумать вопрос согласно ситуации.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.


Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Энергия магнитного поля планеты

Земля представляет собой своего рода конденсатор сферической формы, на внутренней поверхности которой накапливается отрицательный заряд, а снаружи – положительный. Изолятором служит атмосфера – через нее проходит электрический ток, при этом разность потенциалов сохраняется. Утерянные заряды восполняются за счет магнитного поля, которое служит природным электрогенератором.

Как получить на практике электричество из земли? По сути, необходимо подсоединиться к полюсу генератора и организовать надежное заземление.

Устройство, получающее электричество из природных источников, должно состоять из следующих элементов:

  • проводник;
  • заземляющий контур, к которому подсоединен проводник;
  • эмиттер (катушка Тесла, высоковольтный генератор, позволяющий электронам покидать проводник).

Верхняя точка конструкции, на которой расположен эмиттер, должна располагаться на такой высоте, чтобы за счет разницы потенциалов электрического поля планеты электроны поднимались по проводнику вверх. Эмиттер их будет освобождать из металла и в виде ионов выпускать в атмосферу. Процесс будет продолжаться до тех пор, пока потенциал в верхних слоях атмосферы не станет вровень с электрическим полем планеты.

К цепи подключается потребитель энергии, причем чем эффективнее работает катушка Тесла, тем выше сила тока в цепи, тем больше (или мощнее) потребителей тока можно подключить к системе.

Так как электрическое поле окружает заземленные проводники, к которым относятся деревья, здания, различные высотные конструкции, то в городской черте верхняя часть системы должна располагаться выше всех имеющихся объектов. Своими руками создать подобную конструкцию не реально.

Видео по теме:

Из этого следует

Электроэнергия из земли потенциально может быть добыта, но сегодня нет технологий, которые позволяют сделать это эффективно. Если есть свой дом с участком, то можно поэкспериментировать с созданием земляной батареи из листов меди и алюминиевой фольги – чертежи и фотографии легко найти в Интернете. Но практика показывает, что мощность сделанного конденсатора заметно ниже заявленной и конструкция быстро выходит из строя. При этом финансовые затраты на материалы вряд ли когда-либо окупятся.

Мерцания выключенной лампы

Причина мерцания чаще всего кроется в использовании выключателя с подсветкой

Важно знать, что для реализации этой функции в конструкции выключателя предусмотрена неоновая маломощная лампочка, которая подключена параллельно с клавишей включения/отключения LED -лампы

При выключенном приборе ток идет через лампочку подсветки и затем поступает на вход драйвера, и через диодный мостик на сглаживающий конденсатор, который постепенно заряжается. Как только разность потенциалов на его входе и выходе достигнет некой величины, срабатывает схема стабилизации, и напряжение поступает на светодиоды, заставляя их заработать на долю секунды, в течение которой конденсатор успевает разрядиться.

Демонтаж подсветки

Самый простой способ — убрать лампочку подсветки. К сожалению, он годится не для всех выключателей: существуют современные модели, в которых это невозможно. Кроме того, иногда подсветка нужна: она дает возможность быстро найти выключатель в темной комнате.

Жесткое подключение

Лампочка подсветки подключается независимо от LED-лампы к фазовому и нулевому проводу. Так она будет работать постоянно, независимо от того, включен светильник или нет, а сам светильник навсегда избавится от мерцания.

Недостаток метода — потребуется прокладка дополнительного провода, что не всегда удобно.

Замена обычного выключателя проходным

В этом случае при одном положении переключателя будет работать светильник, а при другом — загораться подсветка. Метод потребует покупки переключателя, но полностью исключает возможность мерцания, даже если его причина не связана с подсветкой.

Шунтирование светильника

То есть, подключение параллельно с ним нагрузки с меньшим сопротивлением. Основной ток в этом случае будет идти через нагрузку, а того тока, что останется на долю светильника, не хватит, чтобы зарядить конденсатор.

В качестве шунтирующей нагрузки можно использовать:

  1. Простую лампочку накаливания. Метод подходит для случая, когда имеется несколько светильников, включенных параллельно, например, в люстре: вместо одного из них просто ставится обычная лампа. Способ решения проблемы прост, но у него есть недостатки: в этом случае об экономии энергопотребления можно забыть. Кроме того, современные осветительные приборы далеко не всегда рассчитаны на такой аксессуар, как лампа накаливания, разогревающаяся до высоких температур.
  2. Резистор с сопротивлением 1 мОм и мощностью около 2 Вт. Резистор изолируется термоусадкой и подключается прямо в распределительной коробке, между нулем и фазой, параллельно светильнику. Метод имеет примерно те же недостатки, что и в предыдущем случае: приводит к дополнительным затратам электроэнергии, которая пойдет на нагрев резистора. Кроме того, небезопасно такое наличие источника тепла в распределительной коробке вблизи проводов.
  3. Конденсатор, емкость которого находится в пределах от 0, 01 мкФ до 1 мкФ, а напряжение — 630 В. Это самый экономичный и безопасный способ шунтирования. Во-первых, являясь реактивным сопротивление, конденсатор никак не повлияет на показания счетчика и, во-вторых, не будет нагреваться. Чем больше емкость конденсатора, тем надежнее шунтирование, но с увеличением мощности увеличиваются и размеры радиодетали. Конденсатор нужен керамический или бумажный, электролитические не годится, поскольку они восприимчивы к резким изменениям напряжения и могут взорваться. Если же в качестве шунта выбирается именно электролитический конденсатор, его запас напряжения должен быть достаточно велик.

Если мигает при отсутствии подсветки

В этом случае следует проверить, не пролегают ли в одной штробе другие провода, кроме тех, что подводят питание к LED -светильнику. Дело в том, что питающий провод большой длины может стать своеобразной антенной, а лежащие рядом провода под напряжением создавать слабое электрическое поле. В результате на контактах фильтрующей емкости создается напряжение, приводящее к включению светодиодов.

Существует еще одна причина, почему мигает светодиодная лампа во включенном состоянии, связанная с недостатками проводки: неверное включение светильника в сеть. Необходимо, чтобы фазовый провод был заведен на выключатель, а нулевой — на лампу, в противном случае схема, ответственная за пуск лампы, будет постоянно под потенциалом, и избежать мерцания не удастся.

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

  • два резистора по 6.8 – 15 кОм;
  • два резистора имеющие сопротивление 470 – 680 Ом;
  • два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
  • два электролитических конденсатора емкостью 47 –100 мкФ
  • один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

  • два резистора по 6.8 – 15 кОм;
  • два резистора имеющие сопротивление 470 – 680 Ом;
  • два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
  • два электролитических конденсатора емкостью 47 –100 мкФ
  • один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

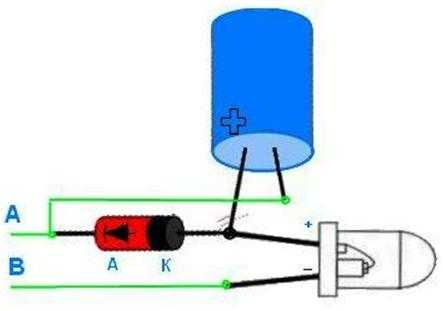

Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора.

В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.

Собираем мигалку «на коленке»

Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.
