Как устроена светодиодная лампа

Принцип работы светодиода:

Отличительной особенностью светодиода от более привычных нам осветительных устройств (лампы накаливания, люминесцентные лампы) считается отсутствие в нем нити накаливания и хрупкой колбы, заполненной газом.

Свет в светодиоде образуется благодаря p-n-переходу, пропускающему электрический ток. Так, полупроводниковые материалы p-типа обладают возможностью накапливать заряды с положительными частицами, а полупроводниковые материалы n-типа – с отрицательными. Материалы n-типа представляют собой «накопительный склад» электронов, тогда как в материалах p-типа появляются свободные пространства (дырки), где электронов нет. В тот момент, когда в диод через контакты поступает электрический ток, электроны начинают движение, устремляясь к электронно-дырочному переходу, где инжектируются непосредственно в p-тип. Одновременно в n-типе, представляющем собой отрицательный контакт, также возникает подобное движение.

При протекании электрического тока через p-n-переход в прямом направлении носители заряда (электроны и дырки) рекомбинируют, т.е. происходит исчезновение пары свободных носителей противоположного заряда с выделением энергии в виде излучения фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Однако не все полупроводниковые материалы эффективно испускают свет (фотоны) при рекомбинации. Лучшие излучатели относятся к прямозонным полупроводникам. Диоды, сделанные из непрямозонных полупроводников, свет практически не излучают.

Изменяя состав полупроводниковых материалов, можно создавать светодиоды, испускающие свет в видимой части спектра, а также в ультрафиолетовом и среднем инфракрасном диапазоне.

Основные технические характеристики

Существует несколько параметров, характеризующих светодиоды.

1. Яркость выражается в единицах силы света. Она пропорциональна величине проходящего через полупроводниковый элемент электрического тока. С увеличением напряжения повышается уровень яркости.
2. Сила тока может быть пульсирующей или постоянной. Она может колебаться в широком диапазоне. Индикаторные приборы могут иметь силу тока всего 20 мА, а одноваттные аналоги – 300-400 мА.
3. Длина волны оказывает влияние на цветовую гамму. Ее измерения производятся в нанометрах. Границы волны сопоставляются с базовыми компонентами палитры необходимым образом.

Цветовая гамма испускаемого излучения меняется при введении в полупроводниковый материал химически активных веществ.

Декоративные варианты светодиодного освещения

Декоративная подсветка придает законченность интерьеру, некую изюминку.

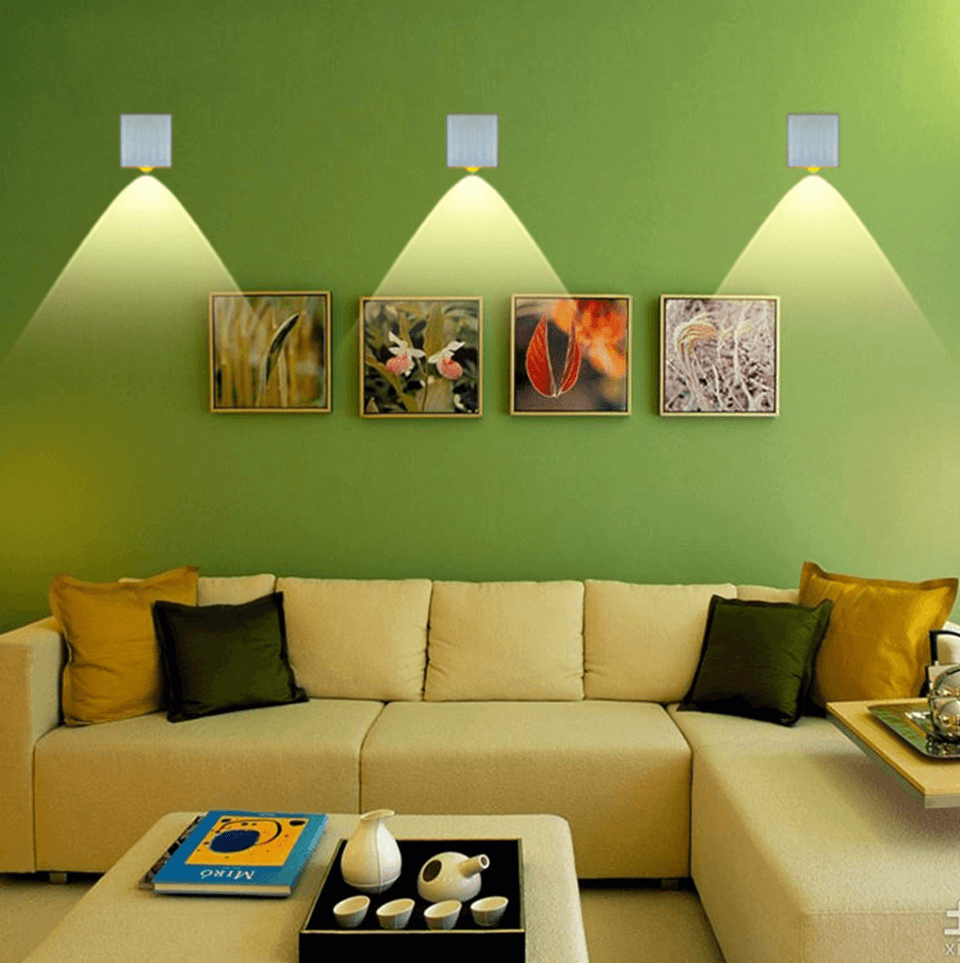

Один из способов сделать акцент на определенном предмете – подсветить его направленным световым лучом.

Световой акцент на картины

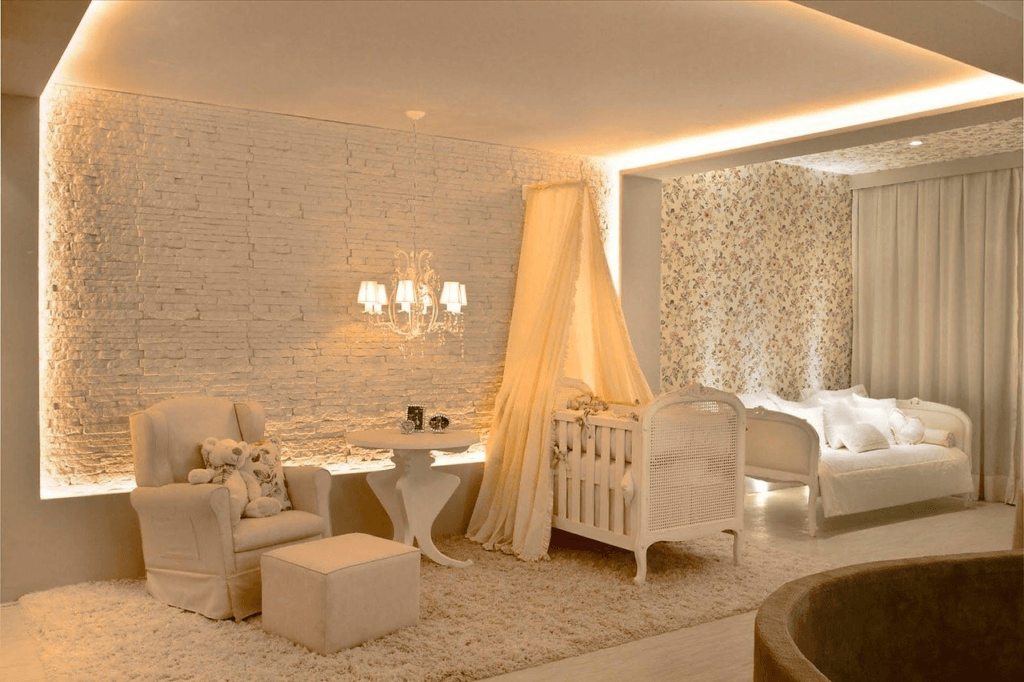

Напольная и потолочная подсветка визуально расширят пространство. Такой же цели служат миниатюрные светильники и светодиодные ленты: маленьким комнатам они придадут дополнительный объем.

Подсветка пола и потолка

Разноцветный свет сделает акцент на нишах и полках.

Подсветка ниш

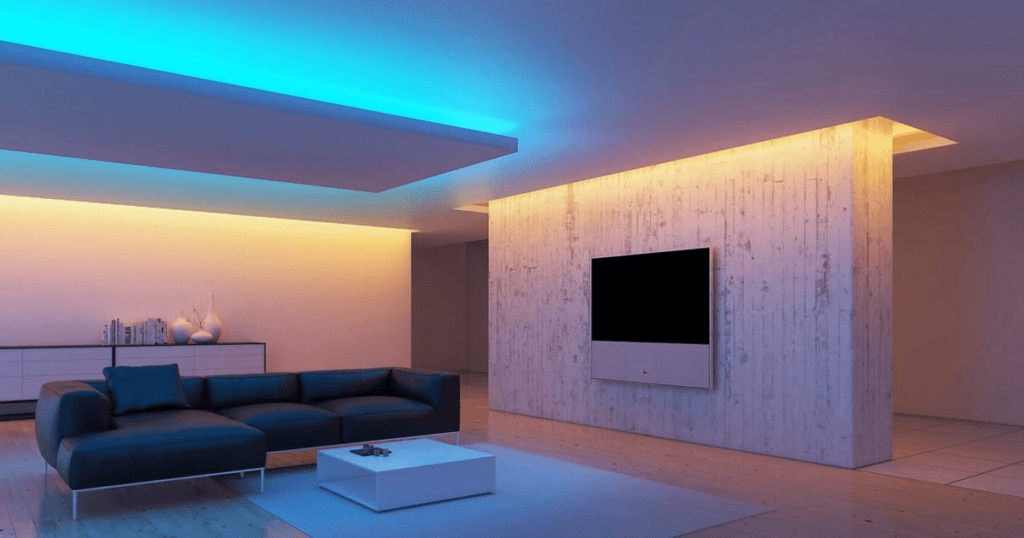

Удобно зонировать пространство при помощи разноцветной потолочной подсветки.

Разноцветное зонирование

Лампы красиво подчеркнут потолочные балки, колонны и другие выступающие части стен.

Подсветка потолочной балки

Широко применяются светодиодные ретро-лампы. Светодиоды дали второе дыхание лампам Эдисона

LED лампы Эдисона

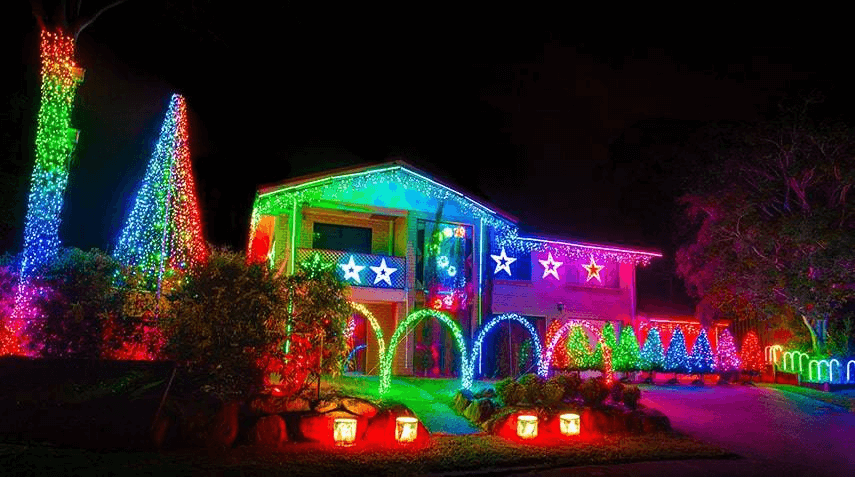

Удобно использовать для уличного украшения домов и городов.

Наружная иллюминация

Цветовая маркировка

У каждого производителя собственная маркировка светодиодов. Например, в обозначении светодиода – LED-WW-SMD5050 его буквенные и цифровые элементы имеют расшифровку:

• LED – светодиод;
• WW – цвет свечения Warm White – белый теплый 2700-3500 K;
• SMD – корпус для поверхностного монтажа;
• 5050 – размеры корпуса в десятых долях миллиметра – 5,0×5,0.

Варианты аббревиатур оттенков белого света:

• DW – Day White – белый дневной (4000-5000 K);
• W – White, белый чистый (6000-8000 K);
• CW или WC – Cool White – белый холодный (8000-10 000 K);
• WSC – White Super Cool – белый суперхолодный , цветовая температура 15 000 К с характерным синеватым оттенком;
• NW – Neutral White – нейтральный белый – 5000 K.

SMD светодиоды

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

типоразмерами

мощностью

напряжением питания

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

малая стоимость

высокая надежность

продолжительный срок службы

ну а самое главное – высокая светоотдача

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

Максимальная рабочая температура

Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.

Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.

Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.

Принцип работы и характеристики

Новых принципов в основу работы COB-светодиодов не положено. Все тот же p-n переход из арсенид-галлия, фосфида индия или других материалов. Та же рекомбинация основных зарядов с излучением светового кванта при приложении прямого напряжения. Тот же монохроматический свет с узким спектром. Те же принципы получения недоступных цветов — при подаче питания излучение светодиодов (в оптическом диапазоне или УФ) инициирует свечение люминофора. Этот известный способ позволяет получить цвета, которых нельзя достичь при непосредственном свечении полупроводниковых переходов. Nакже никуда не делась проблема отведения тепла. Новизна элементов – только в технологии производства, позволяющей вывести светоизлучающие приборы на новый потребительский уровень.

Управление

Управление COB-светодиодом сводится к коммутации питающего напряжения, и в этом плане принципиальных отличий от обычных приборов нет. Включать и выключать такой элемент можно:

• ручным выключателем на соответствующее напряжение;
• электромагнитным реле или пускателем;
• электронным ключом (транзистор, тиристор).

Надо только учитывать, что мощность такого светодиода может достигать 100 Вт, а рабочее напряжение – 220 В. Коммутационный элемент должен иметь соответствующие параметры.

Принцип работы светодиода

Несмотря на рассмотренные технологические особенности, работа всех светодиодов базируется на общем принципе действия излучающего элемента. Преобразование электрического тока в световой поток происходит в кристалле, который состоит из полупроводников с разным типом проводимости. Материал с n­-проводимостью получают путем его легирования электронами, а материал с p-проводимостью – дырками. Таким образом, в сопредельных слоях создаются дополнительные носители заряда противоположной направленности.

Вообще, данное физическое явление применимо ко всем полупроводниковым диодам. Но в большинстве случаев длина волны фотона находится за пределами видимого спектра излучения. Чтобы заставить элементарную частицу двигаться в диапазоне 400-700 нм ученым пришлось провести немало экспериментов с подбором подходящих химических элементов. В результате появились новые соединения: арсенид галлия, фосфид галлия и более сложные их формы, каждая из которых характеризуется своей длиной волны, а значит, и цветом излучения.

Кроме полезного света, испускаемого светодиодом, на p-n-переходе выделяется некоторое количество теплоты, которая снижает эффективность полупроводникового прибора. Поэтому в конструкции мощных светодиодов должна быть продумана возможность реализации эффективного отвода тепла.

CRI (индекс цветопередачи)

Для более ясного понимания этой характеристики, целесообразно ознакомиться с принципами восприятия цветов человеческим глазом. Белый свет включает в себя весь спектр. Попадая на окружающие нас предметы, отражается только та часть спектра, которая соответствует цвету предмета. Естественно, источник с искаженным спектром будет искажать человеческое цветовосприятие.

Для определения степени достоверности передачи цветов при освещении искусственным источником был разработан индекс цветопередачи (CRI). Степени значений индекса цветопередачи расположены в границах 0 – 100. Показатель 100 соответствует солнечному свету и является сравнительным эталоном.

Полноценный индекс CRI, при котором искажение будет минимальным, не должен быть ниже значения 90.

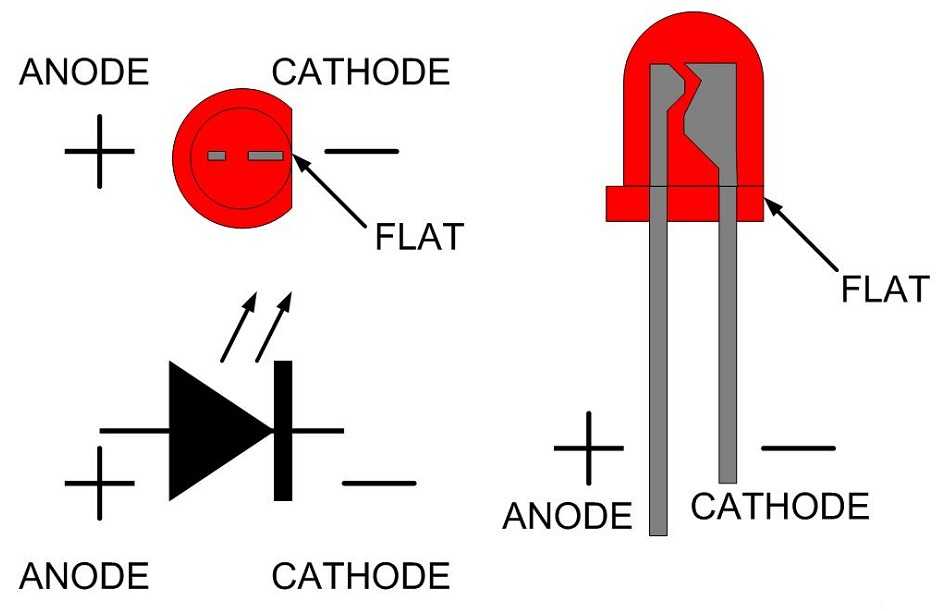

Полярность светодиодов

Полярность светодиодов

При неправильном включении светодиод может сломаться

Поэтому важно уметь определять полярность источника света.  Полярность – это способность пропускать электрический ток в одном направлении. . Полярность моно определить несколькими способами:

Полярность моно определить несколькими способами:

• Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа  SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
• При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.

• При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
• По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

Многокристальные белые светодиоды

Если в один корпус поместить сразу три светодиода красного, синего и зеленого цветов, то в результате можно будет увидеть белый свет. Это принцип работы многокристального белого источника излучения.

Надо заметить, что встречаются и другие наборы кристаллов, но красно-сине-зеленый является самым распространенным. Его схема получила название RGB. Если вы внимательный человек, то могли замечать такую маркировку на многоцветной светодиодной ленте.

Цветопередача белых светодиодов на основе схемы RGB не очень хорошая, зато у них легко регулируется тон свечения. Это свойство используют в декоративном, праздничном освещении, в освещении, не требующем высокого качества цвета, но позволяющем подчеркнуть некоторые внешние характеристики объекта, как в рекламе.

Краткая характеристика ленты SMD 5730

Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:

1. значительный срок службы, стабильные показатели и качественное исполнение;
2. уменьшение освещаемости – не более одного процента после 3 000 часов;
3. материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.

Одноцветная лента с LED SMD 5730

Какие цвета может излучать светодиод?

Многие заблуждаются в том, что светодиоды светят тем цветом, в который окрашен их корпус, хотя как мы уже говорили ранее, для регулировки цвета и регулировки его интенсивности нужно подбирать подходящий полупроводниковый материал. Именно он является определяющим фактором, если нужно подобрать цвет. Однако, светодиоды могут излучать не все цвета и есть точный спектр, который получить возможно.

Наиболее распространенные цвета – это красный, желтый, зеленый и оранжевый. Это все потому, что их легче производить, а соответственно и стоят они в разы дешевле ново появившихся синих и белых. Взгляните на эту таблицу, чтобы понять, какому напряжению соответствуют итоговые цвета:

Цвета, которые бывают у светодиодов

Давайте теперь подробно остановимся на конкретных материалах, которые влияют на выбор цвета:

• арсенид галлия для получения инфракрасного (например, в пульте);
• фосфид арсенида, чтобы получить оранжевый и весь спектр от красного и до инфракрасного;
• фосфид арсенида галлия алюминия для ярко-красного, красно-оранжевого и даже желтого;
• фосфид алюминия-галлия для зеленого;
• фосфид галлия для желтого, зеленого и красного;
• нитрид галлия, чтобы получить изумрудно-зеленый;
• нитрид галлия-индия для бирюзового, синего и ближнего ультрафиолетового;
• карбид кремния для синего;
• селенид цинка и опять для синего;
• нитрид алюминия-галлия для ультрафиолета.

Взглянув на этот список можно заметить, что для некоторых цветов подойдет сразу несколько полупроводников и это действительно так. Это уже сам производитель выбирает, какие полупроводники ему выбрать. Может быть, ему легче достать именно этот тип, а не другой, или он просто дешевле. Да, вот так много разных материалов нужно, чтобы создать даже очень простенький современный телевизор, например.

Мир светодиодов: краткий обзор предложений современных производителей

Первые удачные эксперименты были проведены более ста лет назад. Но только в конце 70-х прошлого века удалось создать образцы, пригодные для коммерческого применения.

Разные комбинации полупроводниковых материалов создают волны определенной длины

Для зеленого цвета применяют AlGaInP (Алюминий-Галий-Фосфид индия). Красный получается с использованием AlGaAs (Алюминий-Арсенид галлия). Долгое время не могли найти комбинацию для синего. Только в 90-х годах был найден подходящий состав, за который авторы получили Нобелевскую премию. Сочетание перечисленных цветов позволило создать белый свет. С этого времени был дан старт массовому внедрению технологий данной категории в разные сферы человеческой деятельности.

Индикаторные светодиоды

Конструкция прибора DIP типа

Для концентрации светового потока функции отражателей выполняет опорная пластина и стенки. Такие приборы выпускают с выпуклыми линзами и прямоугольными торцами диаметром от 3 до 10 мм. Их подключают к источникам питания 2,5-5 В с ограничением по току до 20-25 мА. Угол рассеивания не превышает 140°. Яркость – до 1,1 люмен.

Индикаторные светодиоды ранее применяли для создания фонарей, светофоров, информационных стендов и рекламных табло. В наши дни появились новые модификации полупроводниковых приборов с большей силой света.

Оригинальная подсветка сценических костюмов

На практике пригодятся следующие преимущества индикаторных светодиодов:

• низкая стоимость;
• хорошая защищенность от влаги и других неблагоприятных внешних воздействий;
• безопасные токи и напряжение питания;
• небольшое потребление энергии.

Последний пункт надо дополнить низким выделением тепла. Такие устройства способны функционировать долгосрочно в широком температурном диапазоне без специальных охлаждающих радиаторов.

Осветительные светодиоды

Полупроводниковые приборы SMD, как наиболее распространенные изделия, подробно рассмотрены ниже. Их создают в стандартных размерах на специальной подложке, которая хорошо приспособлена для последующего монтажа на печатную плату.

Излучающее поле лампы, созданное из SMD светодиодов

Для улучшения защищенности полупроводники закрепляют на подложке внутри литого пластикового корпуса. Верхняя полусферическая часть образует линзу, что помогает сузить световой поток.

«Пиранья». Грозное название этой категории подчеркивает высокую эффективность приборов

Следующая группа изделий создана специально для освещения. На подложке размещают синие светодиоды. Сверху – слой люминофора. В данном случае применяют большее количество кристаллов на единицу поверхности по сравнению с технологией SMD. Это позволяет получить сильный световой поток.

Мощную матрицу категории COB (Chip On Board) надо охлаждать. Такие лампы устанавливают в автомобильные фары ближнего и дальнего светаТехнология Chip On Glass («Чип-на-стекле»)

На фото изображены основные стадии производственного процесса:

1. Создается подложка из стекла нужной формы.
2. На ней закрепляют последовательно полупроводниковые кристаллы.
3. Сверху устанавливают слой люминофора.
4. Далее – финишное защитное покрытие.

В цоколе лампочки размещают блок питания, который создает постоянное напряжение с нужной силой тока.

Плюсы и минусы осветительных светодиодов

Выяснив, какие бывают светодиоды, надо перечислить их преимущества по сравнению с альтернативными изделиями:

• Лучшие полупроводниковые приборы способны обеспечить более 200 люменов на 1 Вт энергии. Это потребление на 80-85 % меньше по сравнению с типовыми лампами накаливания.
• Качественные светодиодные светильники устойчивы к вибрациям, перепадам напряжения в сети. Долговечность лучших изделий приближается к 100 тыс. часов, что эквивалентно белее чем 11 годам непрерывной эксплуатации.
• Отсутствие ртутных и других вредных соединений вместе с прочной рассеивающей колбой повышает уровень безопасности.

Не забывайте, что в экономический расчет надо включать все сопутствующие расходы. Светодиодные источники, сделанные известными производителями, стоят дорого. Только через несколько лет получится окупить первоначальные инвестиции. Также надо отметить:

• Мерцание при недостаточно качественной сборке блока питания.
• Небольшой угол рассеивания.
• Различные технические характеристики в одной товарной партии.
• Узкий диапазон цветовой температуры, несоответствие параметра паспортным данным.

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Подробнее про работу светодиода

Теперь, когда мы знаем достаточно много про работу светодиода, давайте еще немного поговорим о том, как он устроен изнутри. Каждый светодиод состоит из следующих деталей:

• катод;
• анод;
• кристалл;
• отражатель;
• рассеиватель.

Каждая из этих деталей очень важна для работы светодиода. Но давайте поговорим о том, что каждый из них делает конкретно. Самые главные детали внутри светодиода – это катод и анод.

Светодиод (или led по другому)

Электроны идут от катода к аноду при подаче напряжения на устройство, благодаря чему электроны идут к PN переходу и там занимают свободные места. После этого электроны переходят на новый энергетический уровень, выделяется множество фотонов. Как мы уже говорили ранее, фотоны направляются вверх с помощью отражателя и рассеивателя.

Чем отличаются разные светодиоды и зачем нужен каждый из них?

Если говорить об основных видах LED или светодиодов, то это конечно же осветительные (используются для яркого света в помещении) и индикаторные (они для декоративных целей, например, чтобы украсить стадион или телебашню). Однако светодиоды также различают по типу конструкции:

• DIP светодиоды. Это довольно простые и не очень эффективные индикаторные светодиоды. Зато стоят они достаточно дешево. Линза у них цилиндрической формы, размер, как правило, немаленький, освещение со временем ухудшается на 30%, а угол распространения света всего 120 градусов.

• А вот более совершенная версия этих светодиодов называется Spider LED. Они уже имеют целых 4 выхода, благодаря чему теплоотвод работает гораздо лучше, а это повышает надежность и долговечность компонентов. Хочется отметить, что они часто используются в различных индикаторах салонов авто.

• Если же светодиоды нужно крепить на поверхность и места вертикально очень мало, то специально для этого придумали светодиоды SMD. Они намного более плоские и как раз используются для монтажа на поверхности.

• Оказывается, габариты SMD еще далеко не предел. Сейчас для освещения используются новые инновационные светодиоды, которые называются COB (расшифровать можно как Clip On Board). Название прямо нам намекает о том, что светодиод, а точнее несколько светодиодов закрепляется прямо на плату. Да-да, именно несколько, ведь на одной подложке может быть закреплено до девяти светодиодов сразу! Это поразительно, ведь они очень плоские и кажется, что совсем не занимают места. Кроме маленьких габаритов среди плюсов также можно отметить и то, что они очень равномерно освещают и хорошо защищены от окисления. Благодаря этим преимуществам сейчас они используются для создания фар, а также поворотников для автомобилей среднего и премиального уровня.

• Есть еще одна крутейшая инновация. Пока она используется не очень часто, но мы уверены, что скоро она начнет дешеветь. Называется она Filament. Ее главное преимущество, что светодиоды можно монтировать прямо на стекло, благодаря чему свет можно распространять во все стороны (на все 360 градусов!). Однако, некоторые причисляют филаментные светодиоды к COB, хотя это и неверно.

• В производстве некоторой одежды и обуви сейчас не обойтись без волоконных светодиодов. Ну а как вы думали одежда должна светиться? Они встраиваются внутрь пластиковых волокон и излучают свет. Иногда они используются при производстве игрушек и декоративных предметов.

• Наверняка вы встречали среди множества характеристик смартфонов аббревиатуру OLED. Так вот, это тоже светодиоды, только специальные. Их также иногда называют органическими светодиодами. Почему? Потому что ток в них проводят именно органические вещества. Это позволяет еще сильнее уменьшить габариты. Так, они используются для подсветки экранов смартфонов, мониторов и телевизоров.

• Также добавим и про то, что бывают ультрафиолетовые и даже инфракрасные светодиоды, но в обычной жизни они используются очень редко.

Какие бывают светодиоды

Рассмотрим классификацию приборов LED в зависимости от их назначения, и технических характеристик.

Свойства и параметры индикаторных моделей

Индикаторные светодиоды могут иметь диаметр: 3, 5, 10 или 8 мм. Их напряжение варьируется от 2,5 до 5 Вольт. При этом они потребляют электрического тока от 10 до 25 миллиампер. Средняя яркость такого диода – всего от 100 до 1000 милликанделл. Данные приборы обладают круглыми или прямоугольными линзами.

Осветительные диоды

Активнее всего диоды применяются в освещении. Осветительные диоды изготавливаются, путем покрытия синего светодиода слоем люминофора. Светодиоды COB представляют собой подложку с расположенными на ней полупроводниками. Кристаллы при этом залиты люминофором нужных цветов. Плотность размещенных кристаллов обеспечивает повышенную яркость излучаемого света.
