Надежная подсветка днища автомобиля своими руками

Удовлетворит ли результат, если самостоятельно установить неоновую подсветку в салон автомобиля

На eBay, Aliexpress и других сайтах, и тем более в автомобильных магазинах, а также прямо в автосервисах можно приобрести неоновую подсветку для салона автомобиля. Менее распространенное название этих светящихся шнурков, которое используют профессионалы тюнинга, – амбиентное освещение . Его используют для придания особого шарма многие топовые автопроизводители, разделяя приглушенным светом части дверных карт, подсвечивая ручки, бардачки и пространство в ногах.

Игра света-тени выглядит не просто эффектно – ошеломляюще, особенно в тот момент, когда вы впервые видите нечто подобное в автомобиле. Но тут же возникает вопрос: а можно ли сделать такое же освещение на своем уже не новом и не таком уж и дорогом, но столь любимом автомобиле? Как это будет выглядеть, и сложно ли это будет сделать?

Давайте коротко в примерах посмотрим на результат, ответив на первый вопрос. Итак, есть ли смысл устанавливать неоновую подсветку с точки зрения визуального качества?

Кстати, системы рассеивания легкого света в ноги можно теперь найти практически на любую модель, а так как где попало ее установить не получается, всегда можно приложить смекалку или обратиться к профессионалам — они точно помогут.

фото: flickr.com

Однозначно можно ответить, что игра стоит свеч. В пример приведем результат проделанной работы зарубежных кастомайзеров DMP Car Design, которые установили амбиентное освещение салона на неновый, но все еще крутой Mercedes Benz E-Class в кузове W212. То, как выглядит подсветка после ее установки, явно говорит о том, что она почти не отличается от аналогичного оборудования, обычно предлагаемого производителями автомобилей с завода!

Демонстрационное видео результата работы прилагается в Instagram:

Установка подсветки днища автомобиля

Итак, начнем:

Необходимо убедиться в работоспособности будущей подсветки до ее монтажа на днище автомобиля. Лучше сделать это в гараже рядом с машиной.
Подсветку можно подключить последовательно или параллельно. Первый вариант подходит для освещения всего днища. К источнику питания подводят два провода. Во втором случае все части подсветки соединяют в параллель и к ИП подводится дополнительный провод

Важно, чтобы при одностороннем питании длина ленты не превышала 5 метров.
Разрезать ленту (по линии среза) на нужное количество частей. Длина составляющих должна исходить из заранее сделанных расчетов + 20 см. Здесь же нужно подготовить провода для соединения отрезков

В местах сочленения ленту лудят и, соблюдая полярность, соединяют.
Подключить готовый макет к источнику питания и изолировать места спайки с помощью термоусадочных трубок. Пользоваться готовыми коннекторами не рекомендуется. Это снижает надежность системы ввиду постоянных вибраций при эксплуатации авто.

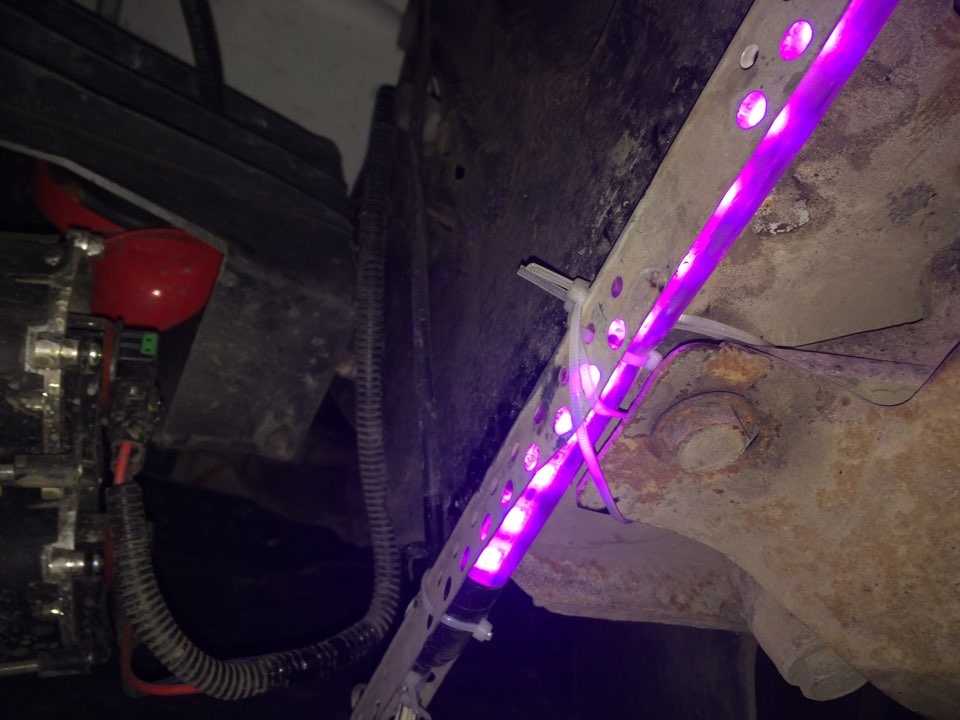

Для крепления ленты к профилю будут использоваться нейлоновые стяжки. Липкая лента, скорее всего, отпадет. В местах соединения последних в профиле нужно сделать отверстия. Расстояние между стяжками 10 см.
Нарезать крепежный профиль с запасом в 3–5 см. Дополнительная длина нужна для надежного крепления в местах спайки. Чтобы, так сказать, не болталось. Нельзя допускать провисания или натяжки ленты. Это может привести к разрыву последней.
Продумать заранее место для крепления блока управления и RGB-котроллера в салоне авто. Здесь следуя здравому смыслу необходимо подключить подсветку к питанию.
Важный элемент подсветки – предохранитель. Его необходимо предусмотреть в удобном для обслуживания месте в разрыв положительного провода.
Так как в процессе работы автомобиля RGB-лента может испытывать перегрузки, не будет лишним дополнительно «обзавестись» схемой стабилизации. Это требует дополнительного описания и навыков работы с электроникой. Иными словами работать будет и без этого, но так у подсветки меньше шансов перегореть.

Здесь же нужно подготовить провода для соединения отрезков. В местах сочленения ленту лудят и, соблюдая полярность, соединяют.
Подключить готовый макет к источнику питания и изолировать места спайки с помощью термоусадочных трубок. Пользоваться готовыми коннекторами не рекомендуется. Это снижает надежность системы ввиду постоянных вибраций при эксплуатации авто.
Для крепления ленты к профилю будут использоваться нейлоновые стяжки. Липкая лента, скорее всего, отпадет. В местах соединения последних в профиле нужно сделать отверстия. Расстояние между стяжками 10 см.
Нарезать крепежный профиль с запасом в 3–5 см. Дополнительная длина нужна для надежного крепления в местах спайки. Чтобы, так сказать, не болталось. Нельзя допускать провисания или натяжки ленты. Это может привести к разрыву последней.
Продумать заранее место для крепления блока управления и RGB-котроллера в салоне авто. Здесь следуя здравому смыслу необходимо подключить подсветку к питанию.
Важный элемент подсветки – предохранитель. Его необходимо предусмотреть в удобном для обслуживания месте в разрыв положительного провода.
Так как в процессе работы автомобиля RGB-лента может испытывать перегрузки, не будет лишним дополнительно «обзавестись» схемой стабилизации. Это требует дополнительного описания и навыков работы с электроникой. Иными словами работать будет и без этого, но так у подсветки меньше шансов перегореть.

Завершать любые монтажные или ремонтные работы необходимо тестированием готовой системы.

Что требуется для работы

Чтобы у себя в машине самостоятельно сделать подсветку в ногах, потребуется предварительно подготовить определённый набор инструментов и некоторых расходных материалов.

Для реализации наиболее простого, но при этом оригинального проекта, достаточно собрать набор, состоящий из:

источника света;
провода около 5 метров длиной;
термоусадочной трубки;
клея;
пассатижей;
паяльника;
отвёртки;
острого ножа и пр.

То есть нужен стандартный набор инструментов.

Можно несколько усложнить себе задачу, но сделать свечение более универсальным. Для этого дополнительно используется контроллер регулировки яркости, пульт управления, а также выключатель. Это позволит регулировать параметры, включать подсветку по мере необходимости и на той яркости, которая вам подходит.

Что же касается источника света, то подсветка для ног, установленная в салоне автомобиля, может быть выполнена из 2 видов лент:

Неоновые ленты. Выглядят очень эффектно, красиво и дорого. Свет объективно более приятный. Но для большинства автомобилистов это не принципиальная разница. Неоновые ленты значительно дороже. Для их установки потребуется использовать блок зажигания. А это предусматривает вмешательство в электросистему транспортного средства.
Светодиодные ленты. Наиболее практичный и универсальный вариант. Нет никаких сложностей с установкой. Сами ленты доступные, предлагаются в широком диапазоне цвета.

Выбрав источник освещения, следует заранее определиться с тем, где именно будет располагаться подсветка. Некоторые устанавливают её только в ногах водителя. Другие предпочитают для баланса обеспечить подсветку со стороны водителя и переднего пассажира. А есть и вовсе любители подсветить весь салон, затронув также и пространство в ногах у пассажиров заднего ряда.

От этого зависит, сколько именно ленты потребуется приобрести.

Процесс изготовления подсветки днища — бортжурнал Mitsubishi Lancer 4WD мотор Evo X 374Hp 2008 года на DRIVE2

По многочисленным просьбам и вопросам! Возвращаюсь к теме о подсветке днища!

Предисловие.Первые мои личные опыты с подсветкой днища автомобиля были еще до выхода в свет знаменитого фильма «Форсаж». А первым подопытным автомобилем была моя копейка!

www.drive2.ru/cars/lada/2101/21011/speedraceralex/

И вот шли долгие годы мечтаний о реализации подсветки днища. Много с тех пор сменилось автомобилей у меня.

И вот он Лансер. Кто внимательно следил за моими бортовыми журналами, знают, что подсветка днища на нем появилась в самом начале нашего знакомства.Сразу хочу Вам сказать о надежности. МОЕЙ ПОДСВЕТКЕ УЖЕ ОДИН ГОД! А это не мало значит для тех устройств, которые находятся в наисложнейших условиях эксплуатации! Ведь днище автомобиля все время беспощадно подвергается воздействию дорожной грязи, воды, гравия, песка, нагрева, отрицательных температур и т.д. Поверьте, не самые простые условия.

Ко всему этому я ни разу, за весь срок эксплуатации, не мыл и не протирал светодиодную ленту, это говорит об отсутствии необходимости в каком либо обслуживании.

Как сделать подсветку днища (мой личный вариант).Куплена настоящая качественная влагозащищенная цветная (RGB) светодиодная лента с максимально возможной яркостью! Так же приобретен: контроллер – блок управления с беспроводным пультом, алюминиевый П-образный профиль, и четырех жильный провод малого сечения.Далее следует замер периметра автомобиля, тех мест куда предполагается установка ленты. После замера, нарезаем ленту именно по тем размерам, какие измерили. На светодиодной ленте для этого есть специальные места, где ее можно разделять. Так же, такими же размерами отпиливаем алюминиевый профиль.Вот тут наступает кропотливый процесс пайки проводов к светодиодной ленте. Так как лента цветная, то от контроллера к самой ленте будут идти 4ре провода. На одноцветной, соответственно, идет 2 провода. На моих фотографиях идет процесс пайки одноцветной ленты

Для RGB ленты, к каждой букве на ленте, припаивается свой провод отдельно.Естественно припаяв провода, места пайки намазываю герметиком, так же обжимаю термоусадочной трубкой, и в завершении все обматываю качественной (обратите внимание) изолентой. И так весь процесс повторяем с оставшимися участками ленты.Естественно после этого проверяю работоспособность ленты и моего мастерства работать паяльником

Провод от ленты припаянный к контакту +12 подсоединяю на плюсовую клемму аккумулятора, и поочередно оставшиеся три провода подсоединяю на отрицательную клемму АКБ. Должны загореться соответственно три цвета поочередно, R-красный, G-зеленый, B-синий. Если все работает, мы на правильном пути. Опять отмечу, что цвета ленты могут не соответствовать буквам на светодиодной ленте (производители мудрят).Выдохнув… Продолжаем.Отрезанные части п-образного профиля крепим к необходимым местам на днище автомобиля. Тут можно использовать разные способы, и их описывать не буду. Я крепил местами с помощью пластиковых стяжных хомутов, а кое где пришлось воспользоваться (очень аккуратно) саморезами. Далее в профиль вкладываем нашу подготовленную светодиодную ленту. Она входит очень плотно, но на всякий случай страхуюсь, стягиваю все теме же эластичными пластиковыми хомутами.Теперь проводим наш 4х жильный провод от каждой части ленты по днищу к блоку управления. К прокладке по днищу провода тоже отнеситесь со всей серьезностью, ведь чем лучше проведете и закрепите тем дольше Вас будет радовать подсветка.Блок управления я разместил под капотом, так как он управляется беспроводным пультом, то не принципиально место его нахождения, тут Вы можете пофантазировать. К стати о дальности действия пульта, в моем случае это примерно около 20 метров от машины.Опять же схему подключения и работы подсветки я выбрал по моему мнению самую удачную и безопасную. То есть без включенных габаритов моя подсветка днища не работает, но и при включенных габаритах подсветку можно выключить с пульта. Очень удобно и никогда не забудете выключить. Вся схема собрана естественно на реле и с обязательным использованием предохранителя.

Вот как то так!

О вопросах про проблемы с ДПС!Год повседневной эксплуатации, на одометре прибавилось 50тыс.км. Ездили в Крым, Ростов-на-Дону и т.д. Многократные поездки в Беларусь. Подсветка работает постоянно и днем и ночью!

Ни один сотрудник ДПС и т.п. организаций ни слова не сказали!

Разрешено или нет

Если взглянуть на разные фото и видео, то объективно неоновая или светодиодная подсветка, расположенная в зоне днища на авто, выглядит шикарно. Это разнообразные цветовые решения, наиболее заметные именно в тёмное время суток.

Важно сразу понимать, что здесь речь не идёт о каких-то практичных преимуществах. Особой пользы от такой доработки автомобиля нет. Но если вы что-то уронили ночью под автомобиль, тогда с подсветкой будет намного проще отыскать этот предмет

Хотя нет ничего сложного, чтобы взять фонарик или включить подсветку на телефоне

Но если вы что-то уронили ночью под автомобиль, тогда с подсветкой будет намного проще отыскать этот предмет. Хотя нет ничего сложного, чтобы взять фонарик или включить подсветку на телефоне.

Основная причина установки подсветки заключается именно в визуальном эффекте.

Но есть и определённый недостаток. Почему-то сотрудники правоохранительных органов очень сильно реагируют на машины с подобным тюнингом и при каждой возможности останавливают водителя. Но будет ли что предъявить автомобилисту, напрямую зависит от того, как реализована подсветка.

В основном доблестные представители ГИБДД ссылаются на пункт 3,1 действующих правил дорожного движения, актуальных в РФ. Здесь указано, что подсветка является специальным световым сигналом. Потенциально это угроза для серьёзного штрафа либо даже лишения прав сроком 1–1,5 года.

Тут самое главное заключается в том, чтобы установленная подсветка ни коим образом не мешала остальным участникам движения. То есть приборы не должны ослеплять водителей встречных машин и мешать обзору тем, кто движется позади.

Поклонники тюнинга с опытом отмечают, что для подсветки днища лучше заранее предусмотреть регулятор яркости. В обычных условиях подсветку можно выключать полностью либо настраивать на минимальную яркость. Тогда точно ни у кого не будет претензий. А уже на слётах, показах, каких-то соревнованиях можно выдавать максимум яркости. Тут никто не оштрафует.

Согласно ГОСТу под номером 8769-75 подсветку днища нельзя отнести к внешним световым приборам транспортного средства.

Что же касается ПДД, то здесь есть ограничения касательно источников света и их размещения на автомобилях. Никакие санкции водителю не грозят, если:

в передней части машины стоят световые приборы и светоотражатели, выполненные в жёлтом, оранжевом или белом цвете;
сзади должна быть установлена подсветка для госномера;
подсветка или фонарь заднего хода должны быть строго белыми;
осветительные задние приборы могут быть красными, жёлтыми и оранжевыми;
задние светоотражатели должны быть выполнены в красном цвете.

В случае установки подсветки на днище авто свет должен быть направлен строго вниз.

Монтаж такого оборудования не будет считаться причиной для штрафа и квалифицироваться как правонарушение, если освещаться будет только днище авто, а другие внешние атрибуты никак не будут затрагиваться подсветкой.

Фактически устанавливается дополнительная лампа. И она просто освещает асфальт под машиной.

Разрешено или нет

Важно сразу понимать, что здесь речь не идёт о каких-то практичных преимуществах. Особой пользы от такой доработки автомобиля нет

Основная причина установки подсветки заключается именно в визуальном эффекте.

в передней части машины стоят световые приборы и светоотражатели, выполненные в жёлтом, оранжевом или белом цвете;
сзади должна быть установлена подсветка для госномера;
подсветка или фонарь заднего хода должны быть строго белыми;
осветительные задние приборы могут быть красными, жёлтыми и оранжевыми;
задние светоотражатели должны быть выполнены в красном цвете.

В случае установки подсветки на днище авто свет должен быть направлен строго вниз.

Фактически устанавливается дополнительная лампа. И она просто освещает асфальт под машиной.

Лучшие инструкторы по вождению:

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Меры предосторожности во время работы

Для того, чтобы после выполнения работ вы получили желаемый результат и не получили повреждений, необходимо придерживаться техники безопасности. Придерживаться можно следующих правил:

Работы проводить с хорошим освещением из смотровой ямы или на подъемнике;
Можно и нужно пользоваться перчатками и защитными очками;
Перед установкой убедится, что у вас достаточно навыков и опыта работы с электроникой;
Пользоваться инструментами по назначению.

При правильном выполнении всех работ и при соблюдении мер предосторожности ваш автомобиль, в прямом смысле слова, засияет новыми красками. Однако необходимо понимать, что вы устанавливаете декоративный элемент с целью получения эстетического наслаждения

Правильным будет задуматься над тем, чтобы его точно так же испытывали другие участники дорожного движения, а сотрудники ГИБДД не поддавались соблазну остановиться вас. Следуйте здравому смыслу и будьте толерантны.

Пошаговая инструкция по созданию подсветки днища

Неоновая подсветка

Создаваемая своими руками подсветка днища должна решаться путём правильного расположения осветительного оборудования. Устанавливаемая на авто неоновая подсветка днища нуждается в разумном подходе, автовладельцу необходимо расположить лампы вне зоны прямой видимости. Неоновое освещение выглядит гораздо привлекательнее, если основной эффект передаётся посредством освещения асфальта под автомобилем. Прямой свет неоновой лампы негативно сказывается на экстерьере машины.

Неоновая подсветка днища потребует от создателя знаний в области электромонтажа. Последовательность действий:

приобретённый комплект неоновой подсветки следует досконально изучить;
работы необходимо проводить при выключенном аккумуляторе;
выбрать место установки комплекта (целесообразно исключать места, где присутствует огромное количество проводов, подача топлива и элементов, связанных с тормозной системой);
удостовериться в безопасности участка, на котором будут проводиться монтажные работы;
проверить целостность и функциональность неоновых труб;
заранее нужно определиться с местами крепления скоб, которые, чаще всего, предусмотрены в готовом комплекте;
в тех местах, где будут располагаться скобы, должна присутствовать тщательная обработка поверхности силиконовым герметиком (позволит предотвратить негативное появление ржавчины);
винты нужно плотно вогнать в созданные отверстия, при этом провода от трубок следует расположить в задней части авто;
рядом с аккумулятором должен располагаться преобразователь, в дальнейшем соединяемый с общей цепью освещения.

Предусмотренную по инструкции резку труб необходимо проводить посредством теплового фена-пистолета, который способствует созданию уплотнения термоусадочной трубки. Провод питания должен быть направлен к положительной стороне силового агрегата. Результирующий шаг — соединение переключателя с предохранителем под мотором.

Светодиодная подсветка

Легче всего своими руками реализуется светодиодная подсветка днища. Чтобы создать осветительную систему своими руками, необходимо запастись:

светодиодными лентами (цвет зависит от вкуса владельца);
оргстеклом;
пластиковыми трубками небольшого диаметра;
тонким двухжильным проводом из меди;
резистором.

Подсветку днища нужно начинать с создания специального корпуса. В этом деле нельзя будет обойтись без пластиковой трубы. Для начала необходимо разрезать трубу по длине на две одинаковые половинки, благодаря чему получатся полуцилиндры. Оклеивание фольгой внутренней части корпуса способствует улучшению световых качеств всей системы. Посредством сверла следует сделать множество отверстий.

После того как корпус будет готов, необходимо приступить к светодиодам

Автомобилисту крайне важно аккуратно запилить и отполировать торцы изделия, что поспособствует мягкому и органичному рассеиванию света. Заранее приготовленные резистор и светодиоды следует расположить в одной из половинок распиленной трубы

До того как приступить к креплению, нужно удостовериться в функционировании всех светодиодов. Половинку наполненной диодами и резистором трубы нужно дополнительно оснастить оргстеклом так, чтобы в результате у хозяина транспортного средства получился наполовину прозрачный полуцилиндр. Крепление оргстекла осуществляется с помощью оцинкованной жести, небольшие щели и дырочки нужно герметично скрыть слоем силикона. Источником питания всей конструкции является общая цепь с предохранителем и тумблером выключения, расположенным на панели.
