Опасные елочные гирлянды

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Блок питания-контроллер

Данная коробочка должна открываться только с применением дополнительных инструментов — отвертки, ножика, которыми поддеваются специальные защелки.

Иначе ваш любопытный ребенок обязательно захочет узнать, что же там спрятано внутри. Желательно изначально проверять пайку проводов в блоке питания, еще при покупке изделия в магазине.

Почти половина всех причин неработоспособности елочных гирлянд связаны с плохим контактом проводков в блоках питания.

Если вы собираетесь использовать гирлянду на улице, то она должна быть специального исполнения с уровнем защиты не ниже IP44. На упаковке должна быть надпись — «внешнее использование».

Диаметр провода у таких изделий не менее 3,3мм, а сечение медной жилы — минимум 0,5мм2.

В первую очередь герметичность должна быть обеспечена именно для блока питания. Светящиеся элементы могут быть абсолютно одинаковыми.

А вот коробочка должна быть изолирована со всех сторон, нередко даже намертво заклеена.

Популярные виды гирлянд для украшения новогодней елки и дома

Какую бы елку вы ни выбрали для дома — искусственную или живую, ярко и эффектно ее украсить можно с помощью электрогирлянд. Разнообразные по типу, цвету, дизайну гирлянды помогут вашей елке засверкать разноцветными огнями и создадут атмосферу чуда и волшебства в доме.

Гирлянда «Хлопковый шар»

Дизайнеры называют гирлянду «Хлопковый шар» одним из самых стильных украшений для елки и дома. Она имеет мягкий свет и уникальный дизайн в виде шаров из хлопковой нити. Гирляндой «Хлопковый шар» можно красиво украсить новогоднюю елку, оформить фотозону и декорировать банкетный зал. Также она станет отличной альтернативой ночнику.

Гирлянда «Нить»

«Нить» — один из самых популярных и распространенных видов гирлянд для украшения новогодней елки. Это тонкий шнур, на котором равномерно расположены светодиодные огоньки. Такая гирлянда имеет переключатель режимов и представлена в нескольких цветовых решениях. Самые актуальные из них — разноцветный и белый. Купить электрогирлянду «Нить» оптом можно для декорирования елки или для оформления стен, окон и мебели.

Гирлянда «Роса»

Светодиодная гирлянда «Роса» станет одним из самых необычных материалов для создания новогоднего декора. Она работает на батарейках и выполнена в виде шнура с огромным количеством встроенных светодиодов, которые светятся, будто капельки росы. С помощью такой гирлянды можно задекорировать цветочные растения, вазы, свечи или создать уютный ночник.

Гирлянда «Занавес»

Гирлянда «Занавес» — один из самых эффектных видов новогодних гирлянд для украшения окон. Она состоит из вертикальных ниспадающих нитей со светодиодами. Купить гирлянду «Занавес» оптом можно в любом цвете (белом, желтом, синем) для яркого оформления лоджий, витрин или беседок.

Гирлянда «Бахрома»

Интересный вид гирлянд для дома — «Бахрома». Она состоит из горизонтального шнура-основы, на который прикреплены вертикальные нити со светодиодными лампами. Главное ее отличие — разная длина вертикальных нитей. Огоньки гирлянды могут быть изготовлены в форме стандартных светодиодных ламп, звезд, снежинок и шаров.

Гирлянда с насадкой «Шарики»

Такая гирлянда идеально подойдет для оформления стилизованного новогоднего интерьера, поможет создать обстановку тепла и уюта. Изготовленная в форме шнура с лампами в виде шариков, она имеет мягкое свечение. Такую гирлянду можно использовать и для украшения елки, и для декорирования дома.

Гирлянда Белт-лайт

Главной особенностью гирлянды Белт-лайт является многожильная шина, на которую крепятся патроны для лампочек. Чтобы создать уникальное оформление, можно комбинировать лампы теплого и холодного света, самостоятельно подбирая нужный оттенок. Высокий уровень влагозащиты позволяет использовать гирлянду для декора не только в доме, и на улице.

Гирлянда «Тающие сосульки»

Светодиодная гирлянда «Тающие сосульки» создает эффектное мерцание и станет замечательной идеей для оформления фасадов зданий.

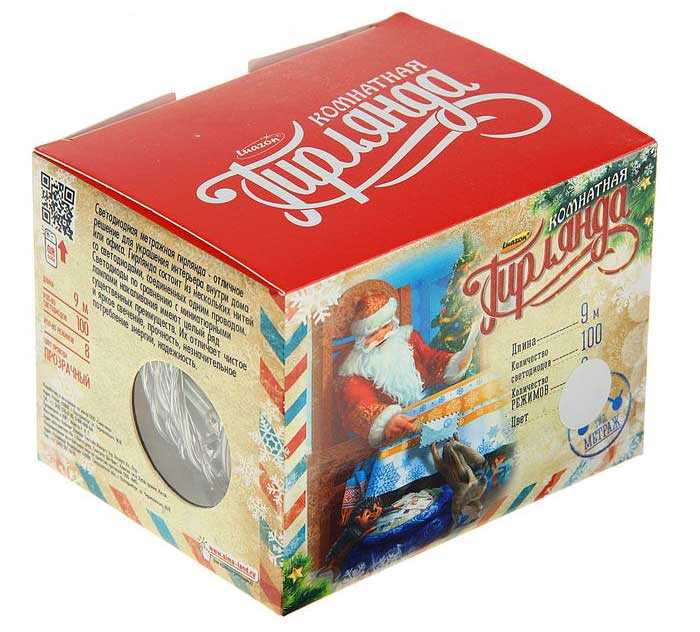

Упаковка


Обязательно ознакамливайтесь со всеми надписями на упаковке. Многие гирлянды просто не предназначены для размещения на елке. На разных языках может быть написано — «не для елки«, или что-то подобное. Многих такое удивляет, как это — елочная гирлянда и не для ёлки? Дело в том, что такая модель не сертифицирована.

Соответственно она не проходит противопожарную безопасность и производитель не имеет права рекомендовать и указывать, что его гирлянду можно вешать на елку или деревья во дворе.

Если же товар сертифицирован, то ищите ссылку на соответствующий ГОСТ. Он обязан быть указан на шильдике или упаковке.

Во время покупки всегда проверяйте комплектность товара согласно списка на упаковке. Иногда там внутри бывают запасные лампочки, или отдельные взаимозаменяемые элементы.

При количестве ламп в подсветке от 18шт и более, число запасных должно быть не менее 3шт.

Включать и проверять работоспособность всех режимов гирлянды нужно еще в магазине. Ну а занося ее в дом с мороза, не спешите сразу же втыкать в розетку, дайте украшению согреться.

Провода

Качественная гирлянда не должна издавать посторонних запахов. В особенности запаха дешевой резины.

Представьте, что будет у вас в квартире, когда подобное изделие нагреется. Не верьте продавцам, которые уверяют, что запах выветрится и пройдет через пару-тройку часов.

Помимо неприятных ароматов, это еще и скажется на здоровье, так как вы и ваши дети будете круглосуточно дышать этими парами вредных веществ.

Для подсветки на улице не покупайте гирлянды с проводами из ПВХ пластика. При морозах такой провод задубеет и фактически ваша гирлянда превратится в одноразовое изделие.

Они отлично себя чувствую даже при температурах ниже -40 градусов.

Виды ёлочных гирлянд

Основные формы светодиодных гирлянд имеют множество модификаций. Многие состоят из нескольких частей – длинного основного шнура и различных ответвлений. Елочные гирлянды, как правило, имеют простейшую конструкцию, но бывают исключения. А длинные модели, такие как светодиодная гирлянда бахрома, занавес и дождь на ёлку вешать неудобно.

Ёлочная новогодняя гирлянда — Нить

Простота использования этой гирлянды – вне конкуренции! Гирлянда светодиодная «Нить», как на фото, представляет собой тонкий шнур, на котором равномерно расположены лампочки, смотрящие в разные стороны. Каким образом вы украсите ею ёлку, зависит лишь от вашей ловкости рук, но чаще всего нитью просто оборачивают дерево по окружности.

Ёлочная новогодняя гирлянда — Сетка

Эта более «монументальная» конструкция нечасто применяется для украшения комнатных деревьев, а вот на улице используется очень часто. Елки на городских площадях обычно укрывают именно такой сетью, на стыках секций которой расположены светодиоды. Впрочем, она преобразит и маленькие неказистые елочки – в дополнение к этой сверкающей роскоши не понадобятся даже игрушки!

Ёлочная новогодняя гирлянда — Клип-лайт

Для подсветки деревьев на улице используются ёлочные гирлянды типа «клип-лайт». Это специальные уличные модели, отличающиеся особой конструкцией – двухжильным проводом со светодиодами. Украшение клип-лайт обладает морозостойкостью, устойчивостью к влажности и сильным ударам, работают такие светодиодные гирлянды через понижающий трансформатор. Продается этот вид подсветки бухтами по 30 и 100 метров, причем пользователь может самостоятельно нарезать гирлянду на отрезки желаемой длины и воспользоваться возможностью параллельного соединения.

Как спаять все компоненты


Тестовая сборка на макетной плате

Данную самоделку будем делать по базовому проекту Алекса Гайвера и дальшейшему развитию данной идеи в виде проекта GyverPanelWiFi от vvip-68.

Изначально разработчики предлагают достаточно сложную схему:


Схема с использованием платы NodeMcu

Однако, все возможности проекта нужны далеко не каждому пользователю. Можете запросто убрать динамик (он используется для будильника), плату с разъемом для карты памяти (она нужна для GIF-ок и видео), дисплей для индикации режимов и кнопку для их ручного переключения.

Если упростить проект, будет достаточно собрать нечто подобное:


Схема с использованием платы Wemos D1 mini

Даже из этой схемы можно выкинуть блок с картой памяти и пользоваться стандартным набором эффектов.

Получается, что нужно всего лишь соединить управляющую плату с диодной лентой и подать питание на оба элемента. Кнопка переключения режимов здесь используется опционально.

Соединять диодную ленту в матрицу можно любым из способов по примеру выше. Последовательное подключение (зигзаг) вообще не требует пайки, куски ленты соединяются между собой коннекторами. Будет достаточно припаять два провода на питание в начале ленты и логический контакт на плату управления.

Если длина ленты окажется слишком большой, рекомендую подавать питание не в начале или конце, а подкинуть контакты с блока питания в разрыв примерно посередине.

На сборку прошлогодней матрицы у меня ушло несколько часов, а гирлянду из этого проекта собрал за 45 минут. Все благодаря китайцам, которые вместо спаянных диодов начали выпускать готовые ленты с коннекторами. А ведь количество “лампочек” в гирлянде увеличилось в 10 раз!

Не забудьте предусмотреть разъем для быстрого включения и отключения блока управления, чтобы при необходимости его можно было перепрошить.

Преимущества и отличия


Современные модели все больше изготавливают из светодиодных элементов, а не из маленьких лампочек накаливания. Они имеют ряд преимуществ:

более долгий срок службы — до 100 000 часов

У гирлянд на обычных лампочках срок службы может не превышать 100 часов непрерывной работы.

устойчивость к периодическим скачкам и перепадам напряжения

безопасность

Светодиодные лампочки не нагреваются, соответственно маловероятны шансы возгорания или замыкания.

экономичность

Платить за электроэнергию придется в разы меньше.

прочность

Механически, светодиоды намного сложнее разбить или раздавить.

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Новогодние гирлянды

  Приближающийся Новогодний праздник всегда связан как с так и с повышенными хлопотами. Не обходит стороной сия чаша и радиолюбителей, которые начинают ломать голову по поводу украшения ёлки различного рода световыми украшениями и яркими эффектами. Предлагается подборка принципиальных электрических схем устройств управления гирляндами и другими источниками света для Новогоднего праздника.

  Схема этого переключателя обладает иллюзией плавного загорания и выключения ёлочной гирлянды.

Многоканальный переключатель гирлянд

  Данный автомат способен управлять восемью маломощными гирляндами и обеспечивает такие эффекты как бегущий огонь, бегущая тень, мерцание и простое хаотическое переключение.

  Если какой радиолюбитель вздумает повторить эти конструкции, ему следует обратить внимание на некоторые ошибки и неточности в публикации.

Мерцающие звезды

  Пожалуй самая простая реализация световых эффектов гирлянды, это использование стартеров от ламп дневного света. Всего несколько деталей, минимум труда, толика усердия, и радостное настроение обеспечено.

Переключатель елочных гирлянд

  Схема автоматического переключателя для трёх новогодних гирлянд всего на четырех микросхемах обеспечивает более десятка световых эффектов: бегущие огни, бегущая тень, по одиночное включение гирлянд, плавное нарастание свечения, мигание сразу всех гирлянд и др.

Шесть конструкций мигалки на светодиодах

  На основе широко распространенных светодиодов красного свечения АЛ307Б можно изготовить простенькие радиолюбительские конструкции. Ниже приводятся схемы мигалки на транзисторах и на микросхемах, а также схема бегущего огня и бегущей стрелки.

?Схема простейшего электронного устройства «бегущие огни» для начинающих радиолюбителей.

Автомат-переключатель светодиодов

 Очень простое и интересное устройство на цифровых микросхемах для автоматического переключения светодиодов, которое может собрать любой начинающий радиолюбитель. В классическом варианте это автомат эффекта «бегущий огонь». Но его легко можно превратить в подобие генератора «случайных чисел», коих здесь будет, правда, немного, но зато четыре разряда.

 Простенькая схема мигалки на светодиоде с питанием от одного гальванического элемента.

Новогодние гирлянды (две)

 Здесь у нас схема программируемого четырёхканального автомата световых эффектов «бегущий огонь», «бегущая тень» и два варианта попарного включения гирлянд с возможностью изменения направления и частоты переключения каналов. А также просто несложное устройство бегущих огней на гирляндах из малогабаритных ламп накаливания с автоматическим переключением направления перемещения.

Мини-автомат световых эффектов на светодиодах

 Отличительной особенностью приводимой схемы автомата является хаотическая смена режимов работы переключателя, в результате чему не происходит утомления глаз и улучшается восприятие световых эффектов.

Проблема в светодиоде

Если проверка контактов прошла успешно, то далее следует взяться за проверку led-ламп. Ремонт гирлянды в таком случае займет больше времени, чем в первом случае.

Для того чтобы найти проблемное место, необходимо руководствоваться определенной последовательностью. Гирлянда выключается из розетки, а поиск начинается с последнего диода в устройстве. К нему обычно ведет провод непосредственного питания, а также к нему припаивается и отходящий проводник. Этот провод будет переходить к следующему каналу в гирлянде. Тестированию же подлежит тот диод, который находится между двумя проводами — вход/выход. Для того чтобы провести тест понадобиться мультиметр. К его щупам необходимо при помощи изоленты примотать швейные иголки. С их помощью нужно будет прокалывать изоляцию, после чего проверять их на наличие питания.

Таким образом, проводится проверка возле каждого светодиода, который кажется подозрительным. Тут также стоит добавить, что если перегоревший светодиод в гирлянде питается от напряжения 12В или 24В, то от батарейки мультиметра он загорится. Если же приспособление питается от напряжения 220В, то придется сравнивать показатели с исправных диодов с остальными.

Фотогалерея из гирлянды

Гирлянда на стене красива при любых обстоятельствах. Но ещё интереснее она смотрится в ансамбле с другими элементами декора

Организуйте настоящую фотовыставку и осветите экспозицию гирляндой — так она точно привлечет внимание гостей

Гирлянда с фотографиями на стене должна быть достаточной длины — от 2 м. В противном случае используйте 2–3 светодиодные нити. Повесьте иллюминацию в несколько горизонтальных рядов. С помощью небольших деревянных прищепок закрепите на проводах фотографии, располагая их с равным интервалом. Для создания праздничной атмосферы можете дополнить композицию лёгкими ёлочными шарами.

02.10.2020

Схема гирлянды

Схема функционирования светодиодной гирлянды показана ниже. Сетевое напряжение поступает на питающий контроллер, проходя по резисторам и диодному мосту. Напряжение заходит в контроллер в выпрямленном и сглаженном состоянии (благодаря конденсатору).

Напряжение проходит через кнопку, разомкнутую в нормальном положении. Если кнопку замкнуть, осуществляется замена режимов контроллера. Что касается контроллера, то этот компонент отвечает за управление тиристорами. Количество тиристоров определяется числом каналов в осветительной системе.

Пройдя через тиристоры, выходное электропитание направляется на световые диоды в гирлянде. Количество выходов непосредственно влияет на разнообразие цветов, выдаваемых осветительным устройством. Если имеется только пара выходов, то реализуется наиболее простая схема, при которой одна половина лампочек затухает, а другая — загорается.

Две диодные линейки присоединяют к двум каналам последовательно. Соединение осуществляется в последней точке — световом диоде.

Хаотичное моргание

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

Изготовление гирлянды из светодиодов

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

  1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
  2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
  3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
  4. На такие участки нужно нанести канифоль с припоем.

  1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
  2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
  3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
  4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Подготовка к созданию светодиодной гирлянды на батарейках

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

  • светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
  • магниты диаметром 1,3 и толщиной не более 30 мм;
  • изолента или узкий скотч;
  • литиевая батарейка (например, CR2032 3V);
  • эпоксидный клей.

Процесс изготовления гирлянды на литиевых батарейках

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

  1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
  2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
  3. С положительным контактом батарейки совместите магнит, зафиксировав его.
  4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Тип питания

Всем знакомо устройство в виде электрической новогодней гирлянды с питанием от электросети. Достаточно только вставить вилку в розетку, чтобы в лампочках «ожили» задорные огоньки. Но для их эксплуатации подходят не все условия. Например, без электричества такой гирлянде ни за что не стать украшением.

На помощь придет автономный аналог гирлянды, работающий на батарейках. Беспроводные гирлянды мобильны и разнообразны по своему дизайну. Эти два больших преимущества сделали их самыми продаваемыми среди данной категории товара. В предпраздничные зимние деньки беспроводные гирлянды в виде дождика, сетки, крупных шариков и мелких сосулек сметают с прилавков магазина упаковками.

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Тип питания

Всем знакомо устройство в виде электрической новогодней гирлянды с питанием от электросети. Достаточно только вставить вилку в розетку, чтобы в лампочках «ожили» задорные огоньки. Но для их эксплуатации подходят не все условия. Например, без электричества такой гирлянде ни за что не стать украшением.

На помощь придет автономный аналог гирлянды, работающий на батарейках. Беспроводные гирлянды мобильны и разнообразны по своему дизайну. Эти два больших преимущества сделали их самыми продаваемыми среди данной категории товара. В предпраздничные зимние деньки беспроводные гирлянды в виде дождика, сетки, крупных шариков и мелких сосулек сметают с прилавков магазина упаковками.

Мощность и опасность проекторов для глаз

Чем мощнее будет проектор, тем ярче получится изображение на фасаде. Минимальный параметр для небольшого загородного дома – 3-4 Вт.

При этом не
забывайте про моменты безопасности. Мощные профессиональные проекторы (от 10Вт
и выше) даже идут с ключами запуска.

Это делается, чтобы дети не могли случайно включить устройство без вашего ведома. В таких штуках лазерные лучи при прямом попадании на сетчатку, запросто могут испортить зрение.

Как
говорится, на хороший лазер можно посмотреть два раза в жизни – левым и правым
глазом. В сети полно роликов как подобными дискотечными лазерами сжигали
матрицы фотоаппаратов и смартфонов.

Вот пример
такого повреждения

Обратите внимание на появление белой полоски в нижней части
экрана после засветки лазером

Малобюджетные
китайские модели также опасны для человека. Обычная мощность встроенных в них
лазеров составляет около 100 милиВатт.

В то время как в лазерной указке она не превышает 5mВт. А ей как известно, строго запрещено светить в глаза.

Кстати, в
некоторых инструкциях к таким уличным проекторам предписывается, что их нельзя
направлять в открытое небо, а только на какую-то поверхность. Это якобы может
помешать пилотам самолетов при взлете и посадке.

Если вас
действительно пугают все эти страшилки, связанные с лазером, покупайте простые
светодиодные проекторы с картриджами.

Они абсолютно безопасны даже для детей. Вот только яркой и сочной картинки от них не ждите.

Они для этого не предназначены.

Как сделать светильник своими руками в восточном, японском, китайском стиле?

Светильникам отводится немаловажная роль в дизайне помещений. Удачно подобранная по стилю, цветовому решению лампа может превратить обычный интерьер помещения в стильный и современный. Существует множество вариантов светильников: настенные, подвесные, напольные, настольные.

Поговорим о настольных светильниках. Они могут использоваться в различных помещениях: в кабинетах, в спальнях, гостиных. Сделать настольную лампу можно самостоятельно. Приложив некоторые усилия, вы сможете изобрести оригинальный дизайнерский светильник. Таким образом вы подчеркнете уникальность своего интерьера.

Для начала необходимо определиться со стилем вашего светильника. Пользуется популярностью восточный стиль. Рассмотрим, какими чертами должен обладать светильник в японском стиле:

  • Простота
  • Строгая геометричность
  • Удобство
  • Отсутствие кислотных цветов

Японские светильники, как правило, прямоугольной формы. Иногда можно встретить светильники округлой формы. В японском стиле редко используются настольные светильники, от них должен исходить мягкий свет. Цветовая гамма небогатая: черный, белый, коричневый.

Декор светильника может включать такие элементы:

  1. Японские или китайские иероглифы
  2. Аппликации
  3. Роспись в китайском или японском стиле.

Для изготовления светильника в восточном стиле понадобятся такие инструменты и приспособления:

  • Основа с патроном от старой лампы
  • Деревянные рейки
  • Рисовая бумага, калька или фанера
  • Клей для дерева
  • Пила
  • Угольник
  • Ножницы
  • Кисть
  • Краски

Пошаговое изготовление:

  1. Первым делом необходимо сделать из деревянных реек заготовки. С помощью пилы и угольника подготовьте 4 длинных рейки и 8 коротких. Размер подбирайте самостоятельно, исходя из размеров помещения, размеров стола или тумбочки, на которой будет стоять светильник.
  2. Наждачной бумагой затрите все рейки, чтобы не было шероховатостей и зазубрин.
  3. Далее необходимо склеить все детали между собой и дать им высохнуть. Гвозди в сборе данной конструкции не стоит применять. Можно скрепить рейки веревкой.
  4. Покрасьте каркас лампы черным, белым или коричневым цветом. Дайте краске высохнуть. Можно вскрыть конструкцию лаком.
  5. После этого вырежьте из рисовой бумаги или кальки 4 пласта необходимого размера. Для этого также можно использовать фанеру, которая будет более долговечна и практична.
  6. Нанесите рисунок красками. Можно вырезать орнамент на бумаге, предварительно распечатав готовый рисунок на принтере.
  7. Если вы взяли фанеру, то рисунок сначала распечатайте на бумаге, а затем перенесите карандашом на фанеру. Вырежьте картинку на фанере.
  8. Бумагу или листы фанеры с помощью клея наклейте между рамками каркаса.
  9. Поставьте каркас на основу старой лампы с патроном.

Схема сборки каркаса лампы
Светильник в японском стиле

Типы LED гирлянд

Светодиодная гирлянда «Бахрома»

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

  • Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
  • Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
  • Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
  • Световые сетки. Нити соединены в сеть.
  • Гирлянды для деревьев, которые называются клип-лайт.
  • В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
