НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

• Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
• Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

• Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
• Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
• По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
• Из памяти ( ЛУЧШИЙ ВАРИАНТ ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS

• Включаем систему, источник звука подключен проводом
• Ставим музыку на паузу
• Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
• Загорится светодиод на плате Arduino, погаснет через

1.5 секунды

Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Всем привет. Может кому надо, выкладываю сборник различных LED цветомузык. Все схемы лично проверены так что можете смело приступать к самостоятельному изготовлению этих девайсов. Все ЦМУ с батареечным низковольтным питанием, сейчас многие из молодёжи ходят по улице с активными колонками, от флешки музыку слушают, для разнообразия можно и такую мигалку к ним приделать.

LiveInternetLiveInternet

Схема дополнительного стоп-сигнала бегущий огонь.

Дополнительный стоп_сигнал с эффектом бегущего огня

В этой статье мы приведем вам несколько принципиальных схем, на базе которых можно собрать дополнительный повторитель стоп-сигнала автомобиля с эффектом бегущего огня. Не будем изливать рассуждения по поводу полезности и красивости данного устройства, а сразу перейдем непосредственно к делу. Рассмотрим варианты схем бегущих огней для повторителя:

Первый вариант схемы бегущих огней для стоп-сигнала:

Схема не сложная, реализована на двух микросхемах К561ПУ4. Каждая микросхема содержит 6 неинвертирующих повторителей В качестве ключей стоят кремниевые транзисторы КТ817. Нагрузкой служит панель с установленными на ней 25 лампочками, рассчитанными на напряжение 13,5 Вольт и ток 0,16 Ампер. На клемму “+13V” подается прямой “ПЛЮС” бортовой сети автомобиля, например, от цепи питания прикуривателя. Провод “МАССА” прикручивается в любую точку кузова (при подключении убедитесь в наличии хорошего электрического контакта), и третий провод подключается к любой штатной лампе стоп-сигнала автомобиля. Расположение ламп на панели следующее, лампа Н1 находится в самом центре, далее две лампы первого канала, расположенные по обе стороны от Н1, далее две лампы второго канала, расположенные по обе стороны ламп первого канала, и так далее. То есть, при нажатии на педаль тормоза сначала загорится точка в центре, потом поочередно будут добавляться к свечению остальные лампы, как бы из центра возникает расходящаяся в стороны световая полоса. Когда педаль тормоза будет отпущена, погаснет сначала центральная лампа, а потом поочередно в такой же последовательности погаснут и остальные.

Панель доп_стоп_сигнала

Не смотря на простоту схемы, смотрится такой стоп-сигнал довольно оригинально.

Второй вариант схемы бегущих огней для стоп-сигнала:

Этот вариант собран на микросхеме-счетчике К561ИЕ8, генератор импульсов – на К561ЛА7. Частота генерации зависит от номиналов резистора R1, и конденсатора С1. Ввиду того, что в качестве нагрузки используются светодиоды, в качестве ключей применены менее мощные по сравнению с предыдущей схемой транзисторы КТ315. Принципиальная схема на следующем рисунке:

Доп_сигнал_бегущий огонь_схема 2

Расположение светодиодов такое же как и в предыдущем варианте – от центра в разные стороны. Правда световой эффект получается немного другой. Простыми словами, бегущий огонь будет от центра разбегаться в стороны, пока педаль тормоза не будет отпущена. Подключается устройство к штатной лампе стоп-сигнала автомобиля. К сожалению печатной платы в формате LAY у нас не нашлось, ну а в бумажном варианте она выглядит следующим образом:

Третий вариант схемы бегущих огней для стоп-сигнала:

Рассмотрим еще третий вариант бегущих огней для стоп-сигнала. Применение микросхем реверсивного счетчика К561ИЕ11 и дешифратора К155ИД3 позволило реализовать эффект бегущего огня с изменением направления переключения ламп, то есть реализовать автореверс. Схема устройства следующая:

Доп_сигнал_бегущий огонь_схема 3

Схема состоит из следующих узлов: • DD1.1 , DD1.2 — генератор импульсов частотой 5 Гц • DD1.3 , DD1.4 — триггер • DD2 — реверсивный счетчик • DD3 — дешифратор • DA1 — интегральный стабилизатор на напряжение 5 Вольт Сигнал на изменение направления поочередного зажигания светодиодов (срабатывания триггера), снимается с 1-й и 17-й ножки дешифратора. То есть эффект будет такой: волной зажглись, а потом волной погасли. Частоту переключения можно изменить путем подбора номинала резистора R1 или емкости С1, в остальном, все вышеприведенные схемы собранные без ошибок и исправности радиоэлементов в дополнительных настройках не нуждаются. Дополнение

— похожая схема с немного измененной элементной базой:

Принципиальная схема цветомузыкальной приставки.

На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК, ЛК и Общий разъема Х1, и через резисторы R1 и R2 попадает на переменный резистор R3, являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2. Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7,R10, R14, R18, являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.

На канал высших частот сигнал подается от среднего вывода резистора R7.
Полосовой фильтр канала образован конденсатором С2 и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1 и подается на базу транзистора VT3. Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1 — HL6, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы R8 и R9. При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних частот сигнал подается от среднего вывода резистора R10.
Полосовой фильтр канала образован контуром С3R11С4, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4 поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7 – HL12 зеленого цвета.

На канал низких частот сигнал подается со среднего вывода резистора R18.
Фильтр канала образован контуром С6R19С7, который ослабляет сигналы средних и высших частот и поэтому на базу транзистора VT6 поступают лишь колебания низких частот. Нагрузкой канала являются светодиоды HL19 – HL24 красного цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого цвета. Фильтр канала образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14.

Питается цветомузыкальная приставка постоянным напряжением 9В. Блок питания приставки состоит из трансформатора Т1, диодного моста, выполненного на диодах VD5 – VD8, микросхемного стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 и С9.

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЕН5. С вывода 3 микросхемы стабилизированное напряжение 9В подается в схему приставки.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2 микросхемы включен резистор R22. Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе 3 микросхемы.

Детали.

В приставке могут быть использованы любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, у которых для обозначения величины сопротивления используют цветные полоски:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы подходили под размер печатной платы. В авторском варианте конструкции использовался отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. При возникновении трудности с приобретением конденсатора С7 емкостью 0,3 мкФ его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность
, поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов Советского производства на корпусе обозначают положительный вывод, у современных отечественных и импортных конденсаторов обозначают отрицательный вывод.

Диоды VD1 – VD4 любые из серии Д9. На корпусе диода со стороны анода наносится цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 mA.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, или диодный мост вообще вынести за пределы основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с теми же параметрами, что и заводской мост. Также подойдут любые выпрямительные диоды из серии КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды из серии КД209 или 1N4001 – 1N4007, то мост можно собрать прямо со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовые КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не ставится. Вместо резистора на плате устанавливается перемычка, которая соединит средний вывод микросхемы с минусовой шиной, или при изготовлении платы этот резистор вообще не предусматривается.

Для соединения приставки с источником звукового сигнала применен разъем типа «джек» на три контакта. Кабель взят от компьютерной мыши.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

В дополнение к статье посмотрите первую часть видеоролика, где показывается начальный этап сборки цветомузыкальной приставки

На этом первая часть заканчивается.Если Вы соблазнились сделать цветомузыку на светодиодах
, тогда подбирайте детали и обязательно проверьте исправность диодов и транзисторов, например, . А во произведем окончательную сборку и настройку цветомузыкальной приставки.Удачи!

Литература:
1. И. Андрианов «Приставки к радиоприемным устройствам».
2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».
3. Руководство по эксплуатации радиоконструктора «Старт».

Ниже приведены принципиальные схемы и статьи по тематике «цветомузыка» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «цветомузыка» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «цветомузыка».

простые схемыхороший вариантМощные лампыэлектронных устройствсамостоятельного изготовлениясамодельное устройство

Что нам нужно?

Цветомузыка своими руками из ленты GE60RGB2811C

В идеале, для организации цветомузыки своими руками нам подойдет уже готовая светодиодная лента с питанием от USB порта компьютера.
Все, что нам надо – скачать необходимое приложение на для того же компьютера, настроить ассоциации файлов с нужным аудио-проигрывателем, и наслаждаться результатом. Но это если нам очень повезет, и если у нас есть деньги, чтобы все это приобрести. В ином случае все выглядит несколько сложнее.

В продаже магазинов электронных комплектующих есть различные по длине и мощности светодиодные ленты, но нам нужна только 12в. Она является наилучшим вариантом для подключения к компьютеру посредством USB. Так, например, можно найти модель GE60RGB2811C, которая представляет собой последовательно подключенных 300 RGB светодиодов. Один из плюсов любой такой ленты в том, что её можно нарезать как кому удобно – любой длины. Все что нужно после этого – соединить контакты, чтобы электрическая цепь не была разомкнутой, и схема была целостной (это надо сделать обязательно).

Схема настройки цветомузыки

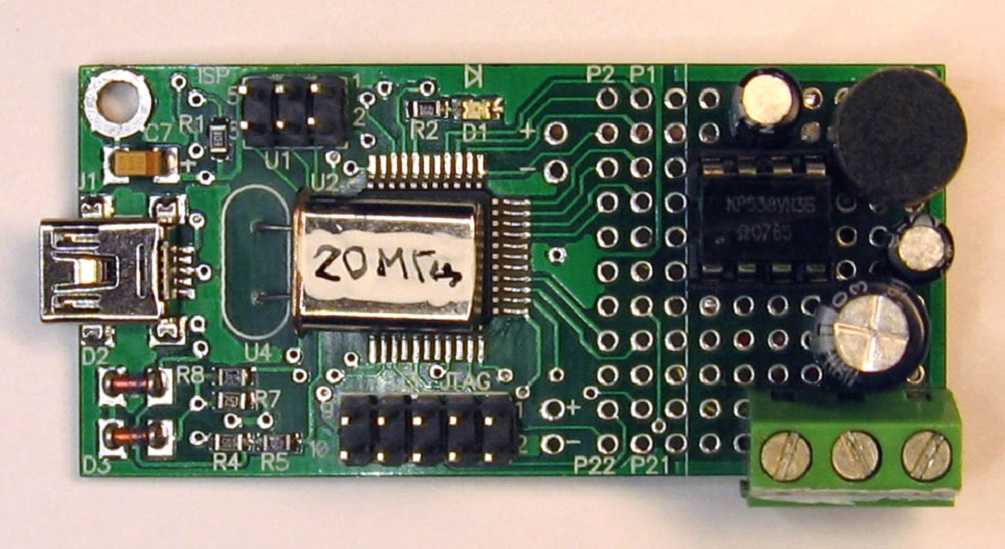

Также нам может понадобиться макетная плата для подключения USB. Самым популярным, дешевым, но при этом функциональным вариантом для подключения является модель AVR-USB-MEGA16 под USB 1.1. Эта версия USB считается уже несколько устаревшей т.к. передает сигнал к светодиодам со скоростью 8 миллисекунд, что для современной техники слишком медленно, но, поскольку человеческий глаз и эту скорость воспринимает как «мгновение ока», то нам она вполне подойдет.

Если опустить большинство сложнейших технических тонкостей и нюансов, то все, что требует от нас схема такого подключения, это взять ленту нужной длины, высвободить и зачистить контакты на одной стороне, подключить и припаять их к выходу на макетной плате (на самой плате указаны символы, какой разъем и для чего нужен) и, собственно, всё. Для полной длины ленты в 12в может не хватить питания, поэтому можно их запитать от старого блока питания компьютера (это потребует параллельного подключения), или просто обрезать ленту. Звук при просто этом варианте будет идти из компьютерных динамиков. Для особо искушенных в электронике мастеров, можно порекомендовать присоединить микрофонный усилитель и маленький «динамик-пищалку» прямо к AVR-USB-MEGA16.

Схема крепления контактов ленты к USB шнуру от смартфона

Если эту плату раздобыть не удалось, то на самый крайний случай подключение можно сделать через светодиодную RGB ленту 12в к USB кабелю от смартфона или планшетного компьютера (схема по настройке цветомузыки своими руками это допускает)

Важно только убедиться, что шнур даст необходимые 5 ватт мощности. В завершение всех этих манипуляций устанавливаем программу SLP (или прописываем все шаги в txt файле, если позволяют познания в программировании и понятна схема и алгоритм всех действий), выбираем нужный режим (по количеству диодов), и наслаждаемся работой, проделанной своими руками

Мощный лазер

Как самому сделать цветомузыку

Безусловно, речь пойдет об изготовлении не слабеньких китайских образцов, популярных среди детворы. Нет, это будет мощнейший лазер на 300 мВт. По этой причине надо быть крайне осторожным, так как луч может оказать вред здоровью людей и животных. Обязательно надевание спецочков, а луч ни в коем случае нельзя направлять на кого или что-либо.

Любое изготовление начинается с подготовки определенных комплектующих. Не исключение и это руководство.

Вот, что следует подготовить:

• Привод ДВД со скоростью записи 16х и выше.
• Различные конденсаторы на 100пф и 100мф.
• Аккумуляторы.
• Китайский лазер.
• Фонарь со светодиодками стальной.

Таким образом, из этих комплектующих можно будет легко изготовить простейший драйвер. Другими словами, это будет обычная плата, выводящая лазерный диод на требуемую мощность.

Как сделать самому цветомузыку

Китайский лазер является, по сути, коллиматором или модулем, оснащенным линзой. Последняя трансформирует энергию в тонкий луч. Lazer-указки или коллиматоры китайского производства можно легко достать в радиомагазинах. В них имеется удобное место для внедрения лазерного диода. Стоят устройства не больше 300 рублей.

Переходим к изготовлению:

Вынимаем лазерный диод из привода ДВД. Помним, что деталь очень хрупка и мала, ее можно легко испортить

Действуем крайне осторожно, снимая красный диод из каретки привода

• Обматываем концы стабилитрона тончайшими метизами или применяем специальный держать с антистат действием, так как лазер невероятно чувствителен.
• Паяем драйвер по классической схеме. Действуем крайне внимательно, чтобы не перепутать полярность.

Цветомузыка своими руками схема

Интересный момент. Прежде инсталляции стабилитрона в схему, собирая все в корпус, рекомендуется проверить функциональность драйвера.

Проверить надо также совместимость тока и диода. Идеальный вариант, это поставить какой-нибудь другой лазерный диод, можно нерабочий, а затем замерить силу тока с помощью спецометра. Для 16-иксных вариантов идеальным будет значение 300/350мА. Для 22 х можно и побольше – 500 мА.

Самая простая схема цветомузыки

Удобный корпус – это не только для внешнего вида, но и для удобства, функциональности. Технари, как правило, не любят этого делать, им не до красоты, но раз делаем для себя, то нужно постараться. Лучше подобрать изначально схему корпуса светодиодного фонаря. Почему? Все очень просто: размеры вполне хорошие – 10х4 см, и затраты небольшие.

Все, мощный лазер готов – это самое главное. Он бьет на удивление далеко, можно создавать теперь мощнейшую цветомузыку, как на дискотеках и в клубах.

Схемы по изготовлению цветомузыки

Изготовить самодельную цветомузыку можно и другими способами. Главное – это желание создать что-то очень оригинальное. Смотрите видео и фото, это даст наглядное понимание. Можно, конечно, и купить установку, но цены на действительно качественную продукцию впечатляют не на шутку.

Другие виды цветомузыки

Как уже отмечалось ранее, лазерная цветомузыка стоит немало, поэтому не у каждого есть достаточная сумма на ее покупку. Создать ее можно и своими руками. Для этого достаточно использовать обычную гирлянду(см.Цветомузыка из гирлянды своими руками). Перед началом работы рекомендуется тщательно изучить схему цветомузыки, чтобы в системе не случилось короткого замыкания.Основные ее положения гласят следующее:

Главный вход необходим для проводов, включающих усилитель. Подключается устройство так: один из проводов от динамика снимается, а на его место устанавливается провод для цветомузыки.

Как сделать лазерною светомузыку

• Подключение лампочек происходит через специальные тиристоры. Они оснащены управляющими электродами, которые получают напряжение через фильтры на конденсаторах;
• Для того чтобы ни один из элементов не перегорел, рекомендуется выправлять напряжение на номинальное при помощи диодов. Последние, в свою очередь, отвечают за преобразование переменного напряжения в пульсирующее, и наоборот;

Как сделать светомузыку лазерную

Тиристоры следует разместить в металлических корпусах. Анод выводится через корпус, а сверху размещается катод. Их фиксация осуществляется гайками прямо на плату.

Цветомузыка из гирлянды

Гирлянда отлично подходит для создания качественной цветомузыки. Их собирают в одну кучу, после чего в нескольких местах склеивают изолентой. Должен получиться моток, напоминающий шар для цветомузыки. Если было решено использовать с этой цели именно гирлянду, то рекомендуется купить специальный переходник, предназначающийся для соединения лампочки и автомагнитолы.Операция осуществляется по следующему алгоритму:

• Взять несколько новогодних гирлянд длиной 1-2 метра;
• Приобрести специальный переходник;
• Подготовить экранированный кабель;
• Соединяем гирлянду с головным устройством, используя все необходимые провода и адаптер;
• Включить магнитолу, после чего зайти в ее главное меню. Выбрать зону «флеш», которая отвечает за работу цветомузыки;

Цветомузыка из органического стекла

Другой, не менее интересный вид – цветомузыка, выполненная из оргстекла.Чтобы это сделать, могут понадобиться такие материалы:

• Адаптер;
• Шнур для наушников;
• Транзистор;
• Органическое стекло;
• Светодиоды;
• Кабель.

Цветомузыка самому

Алгоритм выполнения действий следующий:

• В первую очередь, необходимо сделать короб для цветомузыки. Чтобы легче было это проделать, можно нарисовать его схему на бумаге;
• Перенести созданную выкройку на оргстекло, после чего – вырезать все детали ножом;
• В одной из стенок следует просверлить 2 отверстия: одно для наушников, другое – для питания прибора;
• Используя мелкую шкурку, следует матировать оргстекло;

Как сделать лазерную светомузыку

• То же самое сделать и со светодиодными линзами;
• Собрать корпус. Все элементы можно скреплять при помощи клея. Для облегчения работы рекомендуется использовать клеящий пистолет.

Цветомузыка из светодиодов

Сделать лазерную светомузыка

Выполнить сборку цветомузыки по такому алгоритму сможет каждый, так как этот процесс является очень простым, но в то же время эффективным.Делается все так:

Разделить пополам светодиоды;

• Найти небольшой короб, в котором будет установлена цветомузыка;
• Установить на ней переключатель, меняющий режим на обычное освещение;
• В качестве источника питания могут быть использованы три пальчиковые батарейки;
• После этого ее можно разместить в любом месте (не обязательно только в автомобиле).

Печатная плата для цветомузыки

В процессе создания цветомузыки своими руками, рекомендуется изучать тематические фото, просматривать видео на эту тему. Инструкция также не будет лишней. Лучше все-таки отдать предпочтение самодельному устройству, поскольку его цена в магазинах является очень высокой.

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

• светодиоды размером пять миллиметров;
• провод от старых наушников;
• оригинал либо аналог транзистора КТ817;
• блок питания на 12 вольт;
• несколько проводов;
• кусок оргстекла;
• клеевой пистолет.

Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.

Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.

Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.

Один провод нам не понадобится и его можно изолировать.

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.

Готовый вариант цветомузыки на светодиодах

В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Принцип работы цветомузыкального автомата.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов. Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в виде экрана(классический вариант) или применить электрические светильники направленного действия – прожектора, фары. Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых эффектов.

Блок усиления мощности – это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе. От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу – цирковых, театральных и эстрадных представлений этот блок управляется вручную. Соответствено, требуется участие как минимум – одного, а максимум – группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой – либо заданной программе, то цветомузыкальная установка считается – автоматической. Именно такого рода «цветомузыки» обычно собирают своими руками начинающие конструкторы – радиолюбители, на протяжении 50-ти последних лет.

Как сделать ночник из дерева

Такая поделка не займет много времени. Она станет стильным украшением для любого интерьера. Чтобы сделать светодиодный ночник своими руками, понадобятся:

• цельное бревно любой породы;
• лак с защитой от воспламенения и снижающий впитываемость влаги;
• ленточная пила;
• наждачная бумага (лучше взять несколько листов разной жесткости);
• клей (“ПВА”, “БФ”, “Момент”, столярный, эпоксидный или термостойкий);
• сверла и станок;
• небольшие бруски, в ⅔ радиуса бревна.
• светодиодная лента.

Как сделать столешницу для кухни из керамогранита своими руками

Перед началом работ нужно составить примерный эскиз финального изделия. Если придумать дизайн самостоятельно не получается, можно воспользоваться фотографиями готовых изделий и использовать их для вдохновения. Сделать ночник из дерева можно за несколько шагов:

1. Распилите бревно на 5-6 круглых элементов.
2. В центре просверлите сквозные отверстия. Они должны быть одинакового диаметра у всех фрагментов.
3. Ошкурьте диски, чтобы их поверхность была гладкой.
4. Промажьте клеем всю площадь отверстий.
5. Приклейте к дискам снизу по 2 маленьких брусочка на равном расстоянии друг от друга.
6. Дождитесь полного высыхания клея и скрепите все элементы.
7. Покройте конструкцию лаком.
8. Через сутки, когда пропитка полностью высохнет, потяните в отверстия светодиодную ленту и закрепите ее на нижнем диске.

Внимание!Дерево легко воспламеняется, даже покрытое защитным лаком. Поэтому нельзя допускать перегревания такого ночника.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.
