Расчет блока питания для светодиодной ленты

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной ленты Количество светодиодов на один метр длины светодиодной ленты, шт Потребляемый ток (А), отрезка светодиодной ленты длиной:
1 м 2 м 3 м 4 м 5 м
SMD3014 60 0,5 1,0 1,5 2,0 2,5
120 1,0 2,0 3,0 4,0 5,0
240 2,0 4,0 6,0 8,0 10,0
SMD3528 30 0,2 0,4 0,6 0,8 1,0
60 0,4 0,8 1,2 1,6 2,0
120 0,8 1,6 2,4 3,2 4,0
SMD5050 30 0,6 1,2 1,8 2,4 3,0
60 1,2 2,4 3,6 4,8 6,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Устройство и схема светодиодной ленты

Вкратце – что такое светодиодная лента и как она устроена. В качестве примера – Gauss Led, 5 метров, питание 12 В, 4,8 Вт/м, 60 светодиодов 3528 на метр, без влагозащиты.

Такая лента фактически состоит из вот таких кусочков:

2 кусочка диодной ленты.

На фото показаны два таких кусочка, каждый содержит по 3 светодиода и 1 ограничивающий резистор. Продается лента в бобинах длинными кусками, обычно по 5 метров. Устройство светодиодной ленты таково, что её можно резать, как и дюралайт, но кусочки существенно короче – обычно 5 сантиметров. В дюралайте – метр или 2!

Светодиодная лента – схема элементарного отрезка. Меньше быть не может.

Схема всей светодиодной ленты выглядит так:

Схема светодиодной ленты

Если длина ленты – 5 м, а длина минимального отрезка – 5 см, то нетрудно догадаться), что количество кусочков в ленте будет 100 штук.

Расчет сечения проводов при напряжении 12 вольт

Применение низковольтных систем освещения, когда питание светильников осуществляется пониженным через трансформатор напряжением в настоящее время получило довольно широкое применение.

Эта растущая популярность обусловлена прежде всего высокой степенью электробезопасности таких систем освещения; напряжение 12 в принято считать условно безопасным, что позволяет применять низковольтные системы освещения в помещениях с высокой или повышенной степенью опасности.

Однако, пониженное напряжение цепей не дает оснований считать их слаботочными: ведь ток, протекающий в них будет значительно выше, чем в цепях с нагрузкой той же потребляемой мощности и напряжением 220 В.

Популярные схемы подключения

Вот наиболее применяемые схемы подключения RGB усилителей. Светодиодная подсветка длиной 20 метров:

Как видите, в этой схеме два блока питания. Один из них идет
на RGB контроллер и первые 10 метров Led ленты.

Второй блок подключен непосредственно к усилителю и уже от него запитаны оставшиеся 10 метров ленты. При этом все участки по 5 метров подключены параллельно.

При использовании одного мощного источника питания, схема
будет выглядеть уже следующим образом:

А вот схема, которая содержит в себе диммер, а не
контроллер.

Только не подключайте усилители от диммеров на 220В. Здесь
должны использоваться устройства только на 12/24В, запитываемые от блоков
питания.

Диммер ставится после блока, а уже от него идет параллельное
подключение отрезка подсветки в 5 метров и RGB усилителя. Далее присоединяется
еще один кусок Led ленты.

Заметьте, что входной сигнал для усилителя можно брать как с начала светодиодной ленты.

Так и с ее конца.

Главное соблюсти полярность и последовательность: блок питания — контроллер — лента №1 — усилитель — лента №2 — усилитель — лента №3 и т.д.

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Особенности трансформаторов и их подключения

Схема подключения БП

При подключении трансформаторов питания важно учесть некоторые тонкости этой процедуры:

  • включать ИБП без присоединенной к нему нагрузки нежелательно;
  • сначала следует подсоединить светодиоды, а затем подавать на них напряжение;
  • подключать ленточки светодиодов нужно с учетом полярности, указанной на подложке.

Еще одна особенность процедуры состоит в способе соединения нагрузок (отдельных ленточек). Характерным для них является параллельное подсоединение к выходной колодке ИБП посредством специального переходника – его концы подпаиваются к контактным пятачкам ленты. Однако если общая длина одной полоски превышает 5 метров, допускается использовать последовательное включение. Во всех остальных случаях такое соединение нельзя назвать правильным, поскольку оно приведет к снижению яркости свечения задействованных светодиодных элементов.

Расчет сечения соединительных проводов

Сечение проводников не должно быть меньше допустимого – это ведет к перегреву и последующим проблемам. Слишком большое сечение – к финансовым затратам и неудобству монтажа. Ток на стороне низкого напряжения можно рассчитать, зная потребляемую суммарную мощность (Робщ) и рабочее напряжение ленты:

I=Робщ/Uраб.

Сечение проводника, кв.мм 0,5 0,75 1 1,2 1,5
Допустимый ток, А 11 15 17 20 23

Ток со стороны 220 В рассчитывается по формуле I220=Iниз*(Uленты/220 В, где:

  • I220 – ток со стороны 220 вольт;
  • Iниз – ток светильника;
  • Uленты – напряжение питания светильника.

Также надо взять небольшой коэффициент запаса на КПД блока питания.

Приступаем к вычислениям

Поскольку нельзя воткнуть светодиодную ленту в стандартную розетку, то для ее подключения, как мы уже выяснили, следует использовать блок питания с конкретной мощностью. Размер этого параметра можно вычислить математически. Но для этого нужно знать, как это делается.
На сегодняшний день светодиодные ленты выпускаются с напряжением в 12 и 24 вольт.

Чтобы рассчитать мощность необходимо знать тип используемой ленты (например, RGB-ленты SMD 5050) и какое количество светодиодов размещено на одном метре ее длины. Для данного типа ленты на одном метре помещается 30 светодиодов. Чтобы узнать это значение для других моделей, нужно воспользоваться следующей таблицей.

Таблица. Количество светодиодной на один метр ленты

Сам расчет мощности состоит из последующих шагов:

  • вначале выясняем, какую мощность будет потреблять один метр осветительного прибора. Этот параметр уже приведен в таблице;
  • далее нужно рассчитать, какую мощность будет потреблять целая ленты. Для этого нужно просто общую длину подсветки умножить на мощность одного метра. К примеру, в нашем случае необходимо 10 метров (такую длину возьмем для простоты расчетов) умножить на 7,2 ватта. В результате получим 72 ватта.

По сути, это и весь расчет. Нужно только совершить последнее действие, которое, при неправильном выполнении, может свести на нет все ваши математические вычисления. В необходимую мощность для блока питания, для подключения к нему светодиодной ленты, следует заложить запас, который будет защищать устройство от возможных перегрузок. Обычно запас составляет не менее 20 % от общей мощности осветительный установки, т.е. в нашем случае от 72 ватт

Некоторые рекомендуют, чтоб наверняка, брать целых 30 %.
Обратите внимание! Эти 23 или 30 % запаса, для простоты расчетов, можно представить в виде коэффициента запаса. Для 20 % он будет равняться 1,20, для 25 % — 1,25, а для 30 % — 1,30.
Если брать запас в 30 %, то конечная цифра у нас будет уже не 72 ватта, а 93,4 ватта

Именно такой мощности (допускается округление значения) и следует покупать блок питания того вида, который вам больше понравился по своим техническим характеристикам или особенностям функционирования.
Помните, что правильно рассчитанная мощность преобразователя является залогом длительной и качественной работы подсветки, подключенной к нему. Поэтому к математическим вычисления в данной ситуации нужно подходить очень ответственно, если вы хотите как можно реже ходить в магазин или на рынок за новым БП.

Как выбрать блок питания для светодиодных ламп

Блоки питания

Для выбора подходящей модели требуется правильно рассчитать его мощность, оснащение системой охлаждения. Также роль играет тип исполнения и функциональность.

Основная задача охлаждающей системы – снижение температуры источника, продление его эксплуатационного срока. Делится данная конструкция на несколько видов, может быть активной и пассивной. Первая система оснащена вентилятором, имеет компактные размеры, но более шумная в сравнении со второй и требует регулярной чистки. Пассивная конструкция занимает больше места, но при этом работает практически бесшумно и проста в использовании.

Блоки питания светодиодного светильника по своим функциональным возможностям делятся на следующие виды:

  • Обычные БП. Их основная задача – обеспечивать бесперебойную работу ленты.
  • БП, оснащенные встроенным управляющим устройством, которое носит название – диммер. Его задача обеспечивать работу и управлять яркостью и цветами светодиодных ламп.
  • С дистанционным управлением. В комплекте прилагается пульт, работающий по ИК-каналу или по радиоканалу.
  • Модификации с максимальной комплектацией. К светодиодной лампе прилагается пульт дистанционного управления и диммер. Такая конструкция позволяет избегать монтажа дополнительного оборудования в разных местах.

Виды блоков питания для светодиодной ленты

Далее необходимо определиться, какой тип блоков питания для светодиодной ленты по исполнению будет предпочтительнее. Конструкции бывают полностью открытыми, полугерметичными и полностью герметичными. При выборе нужно анализировать, в каком помещении будет работать лампа – производственный участок, жилая комната или ванная. Максимальная степень защиты требуется, если осветительный прибор предназначен для работы на улице.

Самая простая, бюджетная и распространенная конструкция – открытые модели, помещенные в корпус из качественного пластика. Такой тип лишь частично защищен от попадания внутрь пыли, подходит для использования исключительно внутри сухих помещений. В машине, например, источники используют для освещения приборной панели потолка или пола

При установке в жилом помещении стоит обратить внимание на сравнительно небольшую мощность (до 75 Вт). Для нормального освещения потребуется не менее 2-3 лент

Их, как правило, маскируют за подвесным или натяжным потолком.

Характерная особенность полугерметичного блока питания – сравнительно доступная стоимость и средние размеры. Они предназначены для установки в помещениях с повышенной влажностью, но с небольшой вероятностью попадания воды непосредственно на корпус. Например, в ванной комнате или на кухне их монтируют под потолками или специальными навесами. Также они могут эксплуатироваться на промышленных объектах.

Герметичные конструкции представляют собой блоки, размещенные в защитные капсулы, они оберегают механизм от пагубных воздействий окружающей среды. Управляющая плата заливается силиконом, находится внутри прозрачного стекла. Такая разновидность используется, как правило, для создания наружного освещения машины, а также для работы в условиях повышенного уровня запыленности и влажности.

Какой нужен блок для светодиодной ленты?

С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.

Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.

Три основных типа исполнения блоков питания для LED лент:

1. В пластиковом корпусе.
2. В металлическом корпусе с перфорацией.
3. Герметичные в алюминиевом корпусе.

Блок питания для светодиодных лент в пластиковом корпусе может быть похож на блок питания от ноутбука или блок питания от различных устройств, например, зарядное устройство для аккумуляторов, для мощного роутера и прочие. Пластиковый корпус имеют как правило блоки питания небольшой мощности, которые можно использовать только внутри помещений. Охлаждение у них пассивное через корпус, так что сильных перегрузок выдержать они не могут.

Блок питания для LED ленты в металлическом корпусе с перфорацией обычно имеет мощность больше среднего и соответствующие габариты. Охлаждение радиодеталей в них осуществляется за счет циркулирующего в корпусе воздуха, а в мощных моделях может устанавливаться вентилятор для принудительного обдува, что может сопровождаться большим шумом. Плюсом таких блоков питания является наличие большого количества выводов, в основном это касается достаточно мощных моделей, и регулятора уровня напряжения, т.е. при необходимости их можно немного настроить. Устанавливают их в основном в щитки, где они будут защищены от пыли.

Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.

Степень защиты IP светодиодных блоков питания

Класс защиты блока питания влияет на условия, в которых может он использоваться. Самые распространенные блоки питания для светодиодных лент в пластиковом корпусе или в металлическом корпусе с перфорацией имеют класс защиты IP20 или IP40. Это значит, что они могут использоваться в сухих помещениях с умеренным количеством пыли, перфорированные лучше вообще прятать в распределительных щитах, иначе со временем они полностью забьются пылью.

Блоки питания для светодиодных лент в алюминиевых герметичных корпусах имеют класс защиты не ниже IP65, и их уже можно использовать в ванных комнатах и на улицах под навесом. Для использования на открытом воздухе требуется уже более серьезная защита, и корпус должен иметь степень защиты IP67. Есть и еще более защищенные блоки питания с IP68 и даже IP69. Они уже выдерживают прямое попадание струй воды и даже полное погружение в воду до 1 м.

Разновидности блоков питания для LED лент по функциональности

1. Самые обычные, выполняющие только функцию питания светодиодной ленты.
2. Блоки питания со встроенным диммером для регулировки яркости.
3. Блоки питания для светодиодных лент с пультом дистанционного управления.
4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.

Функциональность блока питания позволяет сэкономить место и повысить удобство использования, чтобы не городить в одном месте много разных устройств. В самом дорогом варианте получается вместо трех устройств можно установить только один блок питания для светодиодной ленты, в котором все уже включено. При этом самые простые блоки питания без наворотов могут похвастаться своими небольшими размерами.

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

на улице

во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток — это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус — малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом — до 100Вт.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

При уменьшении габаритов в десятки раз, они сохраняют все
свои функциональные возможности. Единственное, что у вас исчезает — это клеммы
для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

Это очень удобно при монтаже подсветки за подвесным
потолком, когда нет свободного места куда спрятать крупногабаритные квадратные
коробки.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

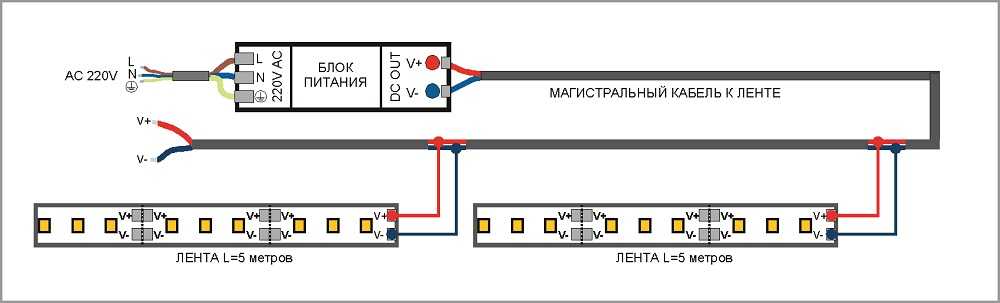

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
