Led rgb подсветка

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

1. SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
2. SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
3. SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

1. Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
2. Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
3. Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
4. Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
5. Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Светодиодная лента RGB SMD 5050

Неограниченная возможность выбора цветов и оттенков в динамике позволят создать феерию цвета, привнося в дизайн вашего пространства новизну и неповторимый стиль. Многоцветная светодиодная лента SMD 5050 RGB используется для подсветки архитектурных и интерьерных элементов. Арки, подвесные потолки, барные стойки будут выгодно освещены, а пульт управления светодиодной лентой RGB позволит выбрать стиль освещения по вашему вкусу и настроению.

Гибкая светодиодная лента SMD 5050 RGB выполнена на основе гибкой самоклеящейся печатной платы с прочным клеевым слоем «3М» и светодиодов с тремя кристаллами в одноим чипе. Имеется возможность деления на отрезки по 3 светодиода (10 см) без потери их работоспособности, каждый участок может использоваться отдельно. Работает на низковольтном напряжении 12/24/36V (постоянного тока DC), что обеспечивает безопасность и экономичность использования. Лента имеет 3 независимых канала для подключения к контроллеру. Широкий угол 120° (рассеянного) свечения.

Способы преобразования сигнала

В зависимости от способа преобразования сигнала, диммеры могут быть двух видов:

• Аналоговые – которые обеспечивают диодные ленты постоянным стабильным питающим током. Их преимуществом является небольшое значение потерь мощности. Однако недостаток более существенный – аналоговые диммеры способствуют значительному нагреванию светодиодной ленты, что значительно сокращает срок ее службы и может привести к местному перегоранию диодов. Также высокая температура заметным образом снижает качество освещения. Из-за этого оттенок и температура свечения могут не соответствовать заявленным производителем. Этот минус заметен как на монохромных, так и на полихромных лентах;
• Цифровые диммеры обеспечивают стабильный ток и минимальные потери мощности. Однако условия работы диодов при этом будут приближены к идеальным. Также будет исключена возможность искажения оттенка свечения и его температуры. Недостатки могут наблюдаться только при использовании некачественных цифровых диммеров, которые провоцируют мерцание диодов. Это может вызывать головные боли, раздражение, усталость органов зрения и снижение работоспособности.

Поэтому экономить на покупке диммера не стоит. К слову, стоимость прибора напрямую будет зависеть от фирмы производителя и максимальной выходной мощности.

• Компактные модели, которые рассчитаны на управление только одним цветом и максимальной мощностью 36 Вт, имеют среднюю стоимость от 8$.
• Более мощные одноканальные модели с возможностью дистанционного управления могут иметь стоимость от 20$ до 40$.
• Самыми дорогостоящими являются диммеры, которые способны регулировать интенсивность и оттенок свечения RGB лент. Стоимость подобного светорегулятора среднего качества начинается от 40$.

От какого напряжения подключать контроллер?

Во-первых,
не от 220 вольт. Наиболее распространенные виды напряжения светодиодных лент
это 12 и 24 вольт.

Поэтому практически все контроллеры являются адаптивными аппаратами, способными работать как на 12V, так и на 24V одновременно.

Только здесь обратите внимание на один момент. Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Поэтому на каждой коробке производителем должно быть указано соответствие мощности прибора, тому напряжению, к которому подключается лед лента.

Если
безграмотный продавец вам говорит, что эта штука универсальная и подходит под
любое напряжение, а значит выбирайте какой угодно из понравившихся экземпляров,
не совершайте ошибку.

Прежде всего, сравните мощность вашей Led ленты и мощность контроллера на этом напряжении.

И если все совпадает, только тогда смело покупайте.

Виды контроллеров

Для светодиодов
в РГБ-ленте применяют несколько модификаций контроллеров. При этом они могут
различаться между собой по нескольким признакам:

1. Внешнему исполнению. Блок управления оснащается защитой от внешних факторов, либо нет.
2. Типу монтажа. Корпус устройства содержит либо специальные отверстия под шурупы, либо включает рейку (для установки в электрощиток), либо другие системы крепежа.
3. Методу управления. Оснащаются как простейшей системой – кнопками, так и более усовершенствованными – радиочастотными пультами или через WiFi-сеть со смартфона.

По виду системы
управления контроллеры для светодиодных лент могут иметь следующие модификации:

1. Без пульта.
2. С ПДУ на кнопках.
3. Пульт с
   сенсорным экраном.
4. Со встраиваемыми
   сенсорными дисплеями.
5. «Умные» контроллеры.

Максимальной
функциональностью отличаются модели с пультом на сенсорном экране или с кнопками. При этом для
передачи сигнала они оснащаются ИК-портом или радиочастотным модулем. Первые
требуют определенной направленности в пространстве для выполнения команд,
вторые – могут располагаться в любом месте, даже за стеной.

По внешнему оформлению пульты
разделяются на три модификации:

1. Кнопочные.
2. Сенсорные. На
   панели имеется кольцо и несколько клавиш для выполнения различных функций.
3. Стационарные. В
   отличие от вышеописанных типов устройств данная модификация устанавливается на
   стену в подрозетник либо на подставку на рабочий стол.

Современные модели
пультов для контроллеров светодиодных лент позволяют выполнять следующие
операции:

1. Включать и отключать RGB-ленту.
2. Настраивать яркость (функция диммера включена).
3. Задавать оттенки цвета.
4. Создавать программы интенсивности, времени изменений свечения в том или ином спектре.

Если многоцветная подсветка состоит из комплекта светодиодных лент для различных зон с разными задачами, лучше воспользоваться более функциональными аудио- и Смарт-контроллерами. С их помощью можно задавать самой различной сложности программы управления и обеспечить эффект цветомузыки.

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.

1 Выбор без расчета мощности.

2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.

3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это
ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же
производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

1. DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
2. «Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
3. SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
4. PCB Star светодиоды. Разновидность SMD.
5. СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

1. Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
2. Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

1. Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
2. Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

1. Индикаторные — маломощные.
2. Осветительные — приборы большой мощности.
3. Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах  и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники,  подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

• двойные – светят зеленым и оранжевым;
• тройные – светят желтым и оранжевым;
• тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Протокол

Теперь, когда мы разобрались, как подключить нашу ленту к Arduino, нам надо понять, как ею управлять, для этого в даташите есть описание протокола, который мы сейчас и рассмотрим. Каждый светодиод WS2812B имеет один вход (DIN) и один выход (DO). Выход каждого светодиода подключается ко входу следующего. Подавать сигналы же надо на вход самого первого светодиода, таким образом, он запустит цепь, и данные будут поступать от первого ко второму, от второго к третьему и т. д. Команды светодиодам передаются пачками по 24 бита (3 байта, один байт на каждый цвет, первым передается байт для зеленого, потом для красного, и заканчивает байт для синего светодиода.

Вывеска из светодиодной ленты.

Порядок бит – от старшего к младшему). Перед каждой пачкой идет пауза в 50 мкс. Пауза больше 100 мкс воспринимается как окончание передачи. Все биты, будь то 0 или 1, имеют фиксированное время 1.25 мкс. Бит 1 кодируется импульсом в 0.8 мкс, после чего идет пауза в 0.45 мкс. Бит 0 кодируется импульсом в 0.4 мкс, после чего идет пауза в 0.85 мкс. Собственно, наглядная диаграмма на фото ниже. Так же допускаются небольшие погрешности в 0-150 нс на каждый фронт. Ну и следует учесть, что подобное необходимо повторить для каждого светодиода на ленте, после чего сделать паузу минимум в 100 мкс. Потом можно повторить передачу.

Глядя на все эти цифры, становится ясно, что сделать все это, используя стандартные функции digitalWrite, delay и тому подобные – попросту невозможно, ввиду их долгой работы и неточности. Реализовать подобный протокол можно только использовав специальные библиотеки вроде CyberLib или написав собственную на чистом Си или, того хуже для нынешнего программиста, на Ассемблере. Но не все так плохо, как кажется. Светодиоды WS2812B довольно таки популярны в Arduino сообществе, а это значит, что нам не придётся вдаваться в такие сложности, и достаточно выбрать одно из понравившихся решений.

Как разрезать светодиодную ленту

LED лента обычно имеет кратность резки 3 диода, в зависимости от плотности светодиодов это может быть и 5 и 10 см. В любом случае вы не ошибетесь, ведь место разреза на любой ленте четко обозначено. Даже в случае ошибки вы теряете всего лишь один участок в 3 светодиода, остальная же лента будет продолжать исправно работать. Для резки ленты можно использовать обычные ножницы.

Независимо от того, разрезали вы ленту или использовали цельный кусок, вам предстоит паять питающие провода. При покупке на ленте может не быть совсем контактных проводов, но если даже они и есть, то качество пайки и длина самих проводов оставляют желать лучшего. Для замены контактных проводов нам понадобится паяльник, лучше взять маломощный паяльник 25-40 вт, чтобы не перегреть светодиод и провода сечением около 0,75 мм, длиной около 20 см. Как известно, светодиод — полупроводниковый прибор, а полупроводники сильно «боятся» перегрева. Если у вас одноцветная лента, то лучше использовать два провода: черный и красный сечением 0,75 мм. Разные цвета проводов используются для того, чтобы не перепутать полярность подключения, красный — плюс, черный — минус. Концы проводов со стороны ленты зачистите на несколько миллиметров, а с другой стороны до 1 см. Зачистите концы проводов, залудите их при помощи олова и канифоли и можете припаивать их к ленте, главное не перегревать ее. Для светодиодной ленты лучше взять провода красного, синего, зеленого и любого нейтрального цвета. Так легче будет подключать соответствующие каналы к RGB контроллеру. Конечно ленту можно монтировать и так, но это будет слегка неправильно, нужно все же заизолировать место пайки. Самым лучшим решением будет использовать термоусадочную трубку. Стоит она дешево, но дает отличные результаты. Чтобы изолировать места пайки проводов, отрежьте кусок длиной пару сантиметров и наденьте его на место пайки. Вся прелесть такой трубки заключается в том, что она «усаживается» в процессе нагревания. Для нагрева термоусадочной трубки лучше использовать строительный фен с насадкой, которая оградит светодиод от горячего воздуха. Если фена нет, можно использовать для этих целей спички или зажигалку, но результат будет не тот. В результате мы получаем надежную изоляцию от внешних воздействий, да к тому же повышаем прочность пайки проводов.

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

1. Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
2. Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
3. Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
4. Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.

https://youtube.com/watch?v=UiI-k2_fA54

Технические характеристики

Адресная светодиодная лента состоит из RGB-светодиодов в SMD корпусе 5050 и микрочипов ШИМ-драйверов. В настоящее время наиболее популярными являются адресные LED-ленты с использованием чипов WS2811 и WS2812B. Модификация WS2811 представляет собой интегральную микросхему (ИМС) в корпусе DIP-8 (9,2х6,4 мм) или SOP-8 (5,1х4,0 мм). Данный 3-канальный драйвер имеет следующую конфигурацию выводов:

• 1 – ШИМ-регулируемый выход (красный);
• 2 – ШИМ-регулируемый выход (зелёный);
• 3 – ШИМ-регулируемый выход (синий);
• 4 – общий;
• 5 – выход передачи данных;
• 6 – вход передачи данных;
• 7 – выбор режима работы;
• 8 – питание +5В.

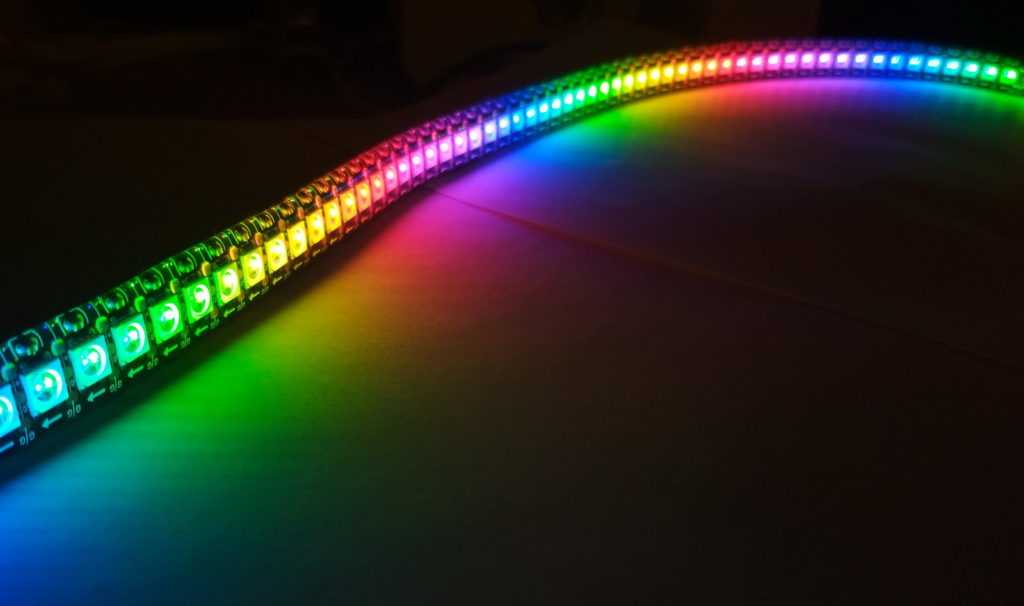

Адресная светодиодная лента – каждый светодиод получает питание от общего источника, но включается по индивидуальной команде.

В адресной ленте с использованием чипа WS2811 и питанием 5 вольт микросхема драйвера располагается в непосредственной близости перед каждым RGB-светодиодом SMD 5050, рядом с которым также установлены токоограничивающие резисторы и конденсатор, защищающий от помех. Но на сегодняшний момент такие модели устарели и встречаются крайне редко. Сегодня в продаже имеются адресные светодиодные ленты на чипах WS2811 только с питанием от +12 В. В этом случае чип WS2811 управляет не одним светодиодом, а группой из 3 штук.

Различные оттенки светодиодной ленты.

Не успела ИМС WS2811 обрести популярность, как её место заняла более совершенная WS2812B. Данный тип ШИМ-драйвера намного компактнее и размещается непосредственно в корпусе светодиода SMD 5050. Если присмотреться, то под прозрачным люминофором можно увидеть миниатюрный чёрный прямоугольник с отходящими позолоченными проводниками.

Подобная унификация позволила значительно упростить сборку адресных светодиодных лент и модулей, а сам WS2812B имеет лишь 4 вывода:

• 1 – питание (+3,5… +5,3 В);
• 2 – выход передачи данных;
• 3 – общий;
• 4 – вход передачи данных.

ИМС драйвера потребляет не более 1 мкА, а максимальный ток одного адресного светодиода составляет 60 мА. Диапазон рабочих температур: от -25 до +80°C. При выборе адресной светодиодной ленты важным критерием является степень защиты от влаги и пыли. Для использования в уличных условиях подойдут только модели с IP65 и IP67.

Материал в тему: Что такое конденсатор

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V»+» — общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью «B»?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком «+» должен приходить провод от плюсового контакта блока питания. На клемму «-» от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.
