Мгтф-провод: технические характеристики и области применения

Область применения

Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.

Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.

В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.

Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.

Расшифровка и структура проводов МГШВ

Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.

Расшифровка названия МГШВ

Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность. Поэтому расшифруем каждую букву и цифру в названии.


Маркировка проводов

Итак:

Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.

  • Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
  • Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.

  • Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
  • Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
  • Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
  • После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.

Последним значением является сечение провода. Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм2.

Структура провода

Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.

Тем не менее, на некоторых деталях стоит остановиться более детально:

Нормы количества отдельных проволок для проводов разного сечения

Прежде всего, это сама токоведущая часть. Как мы уже говорили выше, данный провод относится к изделиям 4-го или 5-го класса гибкости.

Это значит, что провод выполнен не менее чем из семи отдельных проволок, свитых воедино. И чем меньше диаметр каждой отдельной проволоки, тем выше гибкость всего провода.

Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010.

Шелковая нить в проводах МГШВ

Следующим материалом в изделии является шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания, и исполняют роль основного диэлектрика.

Толщина отдельных нитей и всей изоляции в целом, нормируется техническими условиями, и у разных производителей может существенно отличаться.

Нормы толщины изоляции проводов

Поверх шелка наносится ПВХ изоляция. Данный материал достаточно гибок и надежен в эксплуатации.

Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя отдельные производители выпускают изделия и с более низкими показателями.

Экран проводов МГШВЭ

Если провод имеет экран, то он выполняется из медных проволок. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии, проволока экрана обычно подвергается лужению как на видео.

Расшифровка маркировки

В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:

  • М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
  • Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
  • Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
  • В – материал второго слоя изоляции – ПВХ.
  • Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.

Слабые стороны

Провода МГТФ имеют свои недостатки:

  • Изделие можно использовать в среде, влажность которой не превышает 80 %. Обусловлено это высокой влагостойкостью МГТФ.
  • Изделие не рекомендуется применять в помещениях, для которых характерны резкие перепады температур. В противном случае, влага, попав под защитный слой, снизит его изоляционные свойства.
  • Изоляция МГТФ обладает высокой текучестью: под сильной нагрузкой она растягивается. Толщина защитного покрытия при этом уменьшается. Сами медные луженые проводки, из которых состоит изоляционный слой, могут распутываться. Это влечет за собой поломку токопроводящей системы.

Особенности конструкции

Для конструкции провода МГШВ характерно то, что он производится с площадью поперечного сечения от 0,12 кв. мм до 1,5. Жилы луженные, это предохраняет их от окислений и улучшает качество контакта. Покрытие из шелка улучшает изоляционные свойства, при этом не ухудшает подвижность и гибкость провода.

Экран также выполняется из луженных медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но главное его свойство – защита от электрических помех. Экран предохраняет от искажения сигнала, которые происходят под воздействием электромагнитных помех.

Жилы могут быть различных цветов – это нужно для удобства при монтаже и обслуживании радиоэлектронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:

  • Белый или серый – Б.
  • Желтый, оранжевый, фиолетовый – Ж.
  • Розовый, красный – К.
  • Синий или голубой – С.
  • Зеленый – З.
  • Коричневый – Кч.
  • Черный – Ч.

Технические характеристики на провод МГТФ

Если взять провод МГТФ и технические характеристики данного изделия, то условно их можно разделить на механические и электрические характеристики. Поэтому давайте рассмотрим их по отдельности.

Механические характеристики на провод МГТФ

Основные преимущества провода МГТФ связывают с его механическими характеристиками, но и основные недостатки связаны с этим параметром. Поэтому для начала остановимся на этом критерии выбора провода.

Для любого провода одним из важнейших параметров является его гибкость. Этот параметр определяется классом гибкости, который для проводов МГТФ составляет 5 или 6. Проводов с классом гибкости больше 6 не существует, что позволяет нам сделать соответствующий вывод.

Гибкость провода МГТФ

Еще одним важным аспектом в пользу рассматриваемого вида провода должен стать диапазон температур, в которых провод МГТФ может нормально эксплуатироваться. Он варьирует от — 60⁰С до +220⁰С. Что для тех же проводов из винила с их максимальной температурой в +70⁰С, является просто недостижимым результатом.

Характеристики провода МГТФ

  • Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
  • Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.

Навивка изоляции на провод МГТФ

  • Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.
  • Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
  • Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.

Электрические характеристики на провод МГТФ

Но не только механические характеристики провода важны для нас при выборе. В первую очередь любой провод — это проводник электрического тока, поэтому его электрические параметры для нас как минимум не менее важны.

Но прежде чем рассматривать основные электрические характеристики, давайте более подробно остановимся на его номинальных параметрах. Итак, провод МГТФ предназначен для передачи электроэнергии с номинальным напряжением в 250В переменного тока и до 350В постоянного тока. Переменный ток может быть с частотой до 5кГц.

Внутреннее сопротивление провода МГТФ различных модификаций

Одним из основных параметров для любого провода является его внутреннее сопротивление. Данный параметр определяет каковы будут потери электроэнергии в проводнике и понятное дело он напрямую зависит от сечения провода. Например, есть провод МГТФ и диаметр его 14 проволок равен 0,08 мм. Такой провод имеет сечение в 0,07 мм2 и сопротивление в 271Ом/км, а провод сечением в 0,5 мм2 имеет сопротивление в 39Ом/км. Согласитесь, разница существенная.

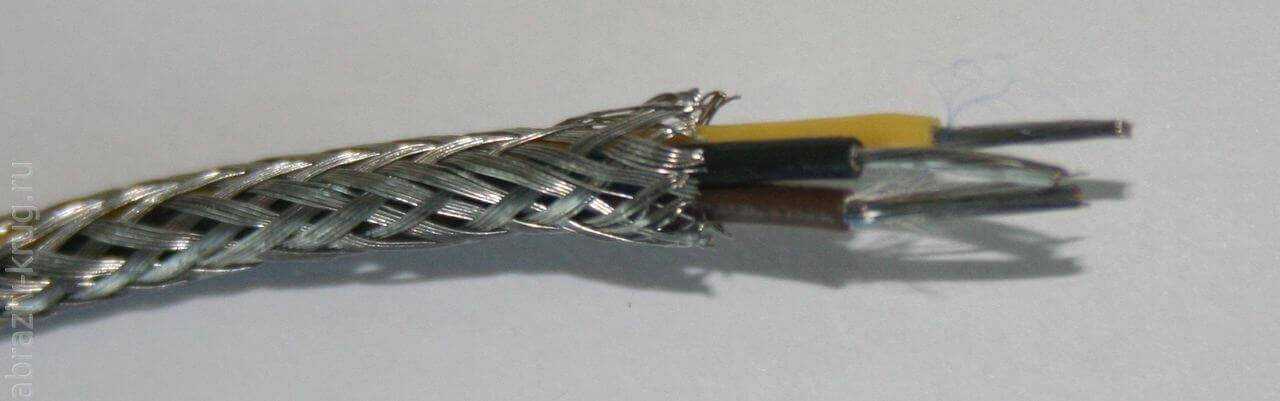

Технические характеристики провода МГТФЭ

Следующим важным параметром является сопротивление изоляции провода. Для МГТФ данный показатель очень сильно зависит от влажности и в значительно меньшей степени чем у других проводов от температуры. Так при нормальных условиях сопротивление изоляции провода 1 метра длиной составляет 100000МОм. При температуре в 220⁰С данный параметр будет 10000МОм. А вот при влажности воздуха 98% при условии отсутствия конденсации влаги он составит всего 100МОм. Хотя и это отличный показатель.

При приемке в эксплуатацию провод МГТФ должен проходить электрические испытания повышенным напряжением. Так провод МГТФ должен не менее чем 1 минуту нормально выдерживать напряжение в 1,5кВ. А вот для провода оснащенным экраном данный показатель снижен. Для него является нормой испытательное напряжение в 1кВ.

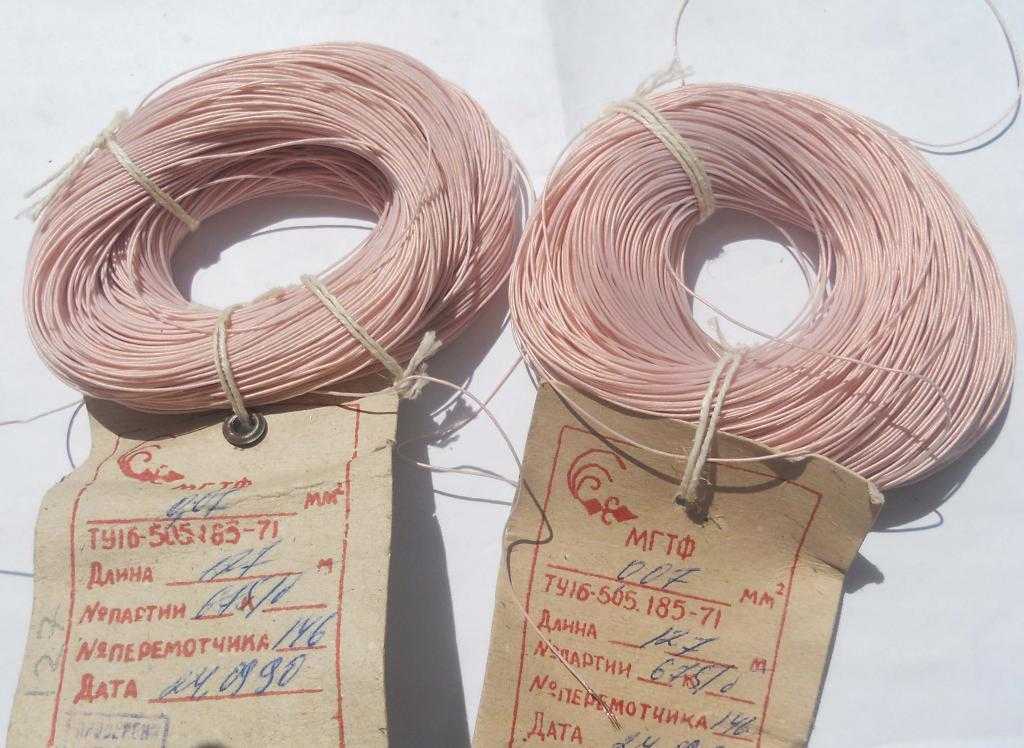

Провод МГТФ

МГТФ провод ТУ 16-505.185-71

Мгтф это провод состоящий из медной, гибкой многопроволочной токопроводящий жилы.

Изоляция изготавливается из фторопласта.

МГТФ покрыт противокорозийным защитным слоем.

Хорошо зарекомендовал себя при монтаже в различных промышленных направлениях, в строительных и ремонтных работах.

Температура при его использовании может достигать от минус 60 до плюс 220 градусов.

Рабочее переменное напряжение до 250В частотой 5000 Гц или 350В постоянного тока.

Расшифровка провода МГТФ: М — Монтажный, Г — Гибкий, Т — Теплостойкий, Ф — фторопласт (изоляция).

Провод мгтф выпускается в широком диапазоне сечений: мгтф 0.03, мгтф 0.05, мгтф 0.07, мгтф 0.10, мгтф 0.12, мгтф 0.14, мгтф 0.20, мгтф 0.35, мгтф 0.50, мгтф 0.75, мгтф 1,00.

Наша компания предлагает купить монтажный провод МГТФ от лучших Российских производителей кабельной продукции.

Вся продукция сертифицирована и текущего года.

Провод МГТФ – провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Представляет собой многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.

Фторопластовая изоляция провода выполняется методом навивки фторопластовой пленки на жилу. Поэтому данный провод не является влагостойким.

Механические свойства

К основным параметрам механических характеристик можно отнести:

  • Гибкость. Для МГТФ предусмотрено два класса гибкости: 5 и 6.
  • Температуру. Данное токопроводящее изделие можно эксплуатировать при температуре от – 60 до +220 градусов. При необходимости данный показатель может быть и выше. МГТФ может самовоспламеняться при температуре 520 градусов. Однако, допустимый предел для изделия – это температурный режим, не превышающий 220 градусов. Данный провод нежелательно эксплуатировать при температурном показателе до 260 градусов. В противном случае изделие начнет плавиться. Данный процесс сопровождается выделениями перфторизобутилена, тетрафторэтилена, оксида углерода и фтористого углерода.
  • Невосприимчивость к воздействию кислот, щелочей, жиров и растворителей. Кроме того, данный провод обладает морозостойкостью. МГТФ можно эксплуатировать в агрессивной среде.

Эксплуатационный срок провода не менее двадцати лет.

Особенности конструкции

Теперь, когда мы знаем из чего состоит провод МГТФ, давайте подробно рассмотрим его конструкцию.

Проводником здесь служит гибкая медная жила из набора свитых 14 и больше медных проволочек, класс гибкости которых – 5 или 6. Поверх жилы навит слой изоляции из фторопласта. Структура навивки изображена на рисунке ниже.

Для укрепления краев такой изоляции, чтобы она не расплеталась, МТГФ подвергается температурной обработке. Его маркировка может быть дополненной аббревиатурой МС.

Изоляция достаточно плотная, но не сковывает подвижность провода МГТФ, он легко выдерживает многократные самые сложные изгибания. При этом материал подобран так, что провод не только устойчив к нагреву, но и не перетирается. Где это нужно мы расскажем позже.

Хиты продаж


МГТФЭ 0,75 от 0 руб/м Купить

Провод МГТФэ ТУ 16-505.185-71

Провод мгтфэ выпускается в узком диапазоне сечений от 0,07-0,50мм2. «Э» — наличии экрана у провода МГТФ. Экран выполнен в виде оплетки из медных луженых проволок. Кабель МГТФэ может изготавливаться от одной до четырех жил включительно. Соответственно обозначение кабеля МГТФэ начинается с цифры содержащей количество жил кабеля. Например: МГТФэ 2х0,20 — обозначает экранированный провод мгтф, количество жил две, сечение каждой жилы 0,20мм. Технические характеристики: Рабочее переменное напряжение до 250В частотой 5000 Гц или 350В постоянного тока. Температура эксплуатации от — 60 до + 220 градусов по Цельсию. МГТФэ применяется, когда требуется использование провода, устойчивого к низким или высоким температурам окружающий среды.

Вся продукция сертифицирована и текущего года.


МСЭ16-13 2Х0,12

от 192.29 руб/м Купить

Провод МС, МСЭ: ТУ 16.505.083-78 Для работы при номинальном переменном напряжении 100, 250В частотой до 10кГц или постоянным напряжении 150, 350В Температура при его использовании может достигать от минус 60 до плюс 220 градусов. Сам провод МС 16-13 состоит из их токопроводящей жилы, в которую входят покрытые серебром медные проволоки или проволоки сплава БрХЦрК. Изоляция представляет обмотку из запечённой плёнки фторопласта имеющую сплошной цвет. Экран в виде оплетки из медных посеребренных проволок. Вся продукция текущего года. Продукция сертифицирована.


МС16-13 0.50

от 124.87 руб/м Купить

Провод МС, МСЭ: ТУ 16.505.083-78 Диапазан температур эксплуатации от -60°С до +200°С Токопроводящая жила -нормальной прочности — из медных посеребренных проволок (медь, покрытая серебром) МС 16-13: М — Монтажный провод С — Сплошная изоляция из спекаемой пленки 1 — Величина номинального напряжения (100 Вольт) 6 — Максимальная температура эксплуатации (200.С) 1 — Степень прочности токопроводящей жилы — нормальной прочности ( на разрыв и ломкость ) 3 — Порядковый номер разработки используется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов, например космостроение, высокотехнологических электроприборов и т.д. Вся продукция текущего года. Продукция сертифицирована.


Перемычка заземления 24ПЗ-700-16 мм2

от 573.3 руб/м Купить

Перемычка заземления ПЗ-700-16 мм2

П — Перемычка

З — заземления

700 – Длина в (мм)

16 —

Предназначены для заземления различных электротехнических устройств, сечение до 16 мм/кв.


Хомут nylon 100мм х 2.5мм 100 шт (цвет: черный)

от 134.82 руб/м Купить

Хомут нейлоновый (кабельная стяжка) предназначен для крепления или обвязки в жгут кабелей и проводов, крепления гибких гофротруб, а также других предметов к несущей поверхности или для соединения между собой. Такая стяжка используются при проведении электромонтажных работ, при монтаже структурированных кабельных систем, для бытовых нужд, а также в других отраслях народного хозяйства.

Товары из раздела «Провод МГТФ» вы можете купить оптом и в розницу.

Провод МГТФ – провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Представляет собой многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.

Фторопластовая изоляция провода выполняется методом навивки фторопластовой пленки на жилу. Поэтому данный провод не является влагостойким.

Условия эксплуатации

Кабель МГТФ пригоден для эксплуатации в теплом влажном, жарком сухом и очень жарком сухом, жарком, умеренном и холодном климате. То есть, его можно использовать во всех регионах России. Максимальная температура эксплуатации не достижима в природе, даже в самом жарком регионе (+2200С), а минимальная составляет -600С. Кабель не теряет своих характеристик при любых погодных условиях, в том числе, и агрессивных.

Такие условия эксплуатации возможны благодаря фторопластовой оболочке кабеля. Фторопласт, он же тефлон, отличается хорошей морозостойкостью, тугоплавкостью, устойчивостью к органическим растворителям, жирам, химическим веществам (кислоты, щелочи и так далее). Фторопласт не меняет коэффициента диэлектрической проницаемости под воздействием температур и других внешних факторов. Так же, провода устойчивы к вибрационным, ударным нагрузкам, акустическим шумам.

Минусом фторопластовой изоляции является ее высокая холодная текучесть – при постоянной механической нагрузке кабель может оголиться. Как уже было сказано выше, в данном исполнении изоляция кабеля не является влагостойкой. Кроме того, изоляция негативно переносит резкие перепады температур.

Лучшие производители

Провод МГТФ производится такими предприятиями как:

  • ООО «Камский кабель», Пермь;
  • АО «Сибкабель», ООО «ХКА», Томск;
  • АО «Завод «Чувашкабель», Чебоксары.

Если вам не удалось найти МГТФ может посмотреть его аналоги:

  1. МГШВ – монтажный гибкий провод в шелковой и ПВХ изоляции. Отличием является меньший диапазон температур, а именно до +70 градусов Цельсия.
  2. РКГМ – провод в оболочке из стеклотканевых нитей, больше подходит для монтажа проводки, чем для использования в электронике, хотя для подключения тэнов в нагревателе подойдет идеально.

На видео ниже подробно рассказывается о том, где применяется данный провод и как с ним работать:

Теперь вы знаете, какие технические характеристики у провода МГТФ и как он устроен. Надеемся, предоставленное описание было для вас полезным и интересным!

Материалы по теме:

  • Прогрев бетона в зимнее время
  • Как устроен резистивный греющий кабель
  • Характеристики прогревочного провода ПНСВ

МГТФ, МГТФу, МГТФЭ

Нормативная документация: ТУ 16.505.185-71Код ОКПО: 35 8332

Область применения:

Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока.

Элементы конструкции

1 Токопроводящая жила — из скрученых медных проволок

2 Изоляция — обмотка пленкой из фторопласта-4

3 Экран — выполнен в виде оплетки из медных луженых проволок

Варианты поставки

Бухта Катушка Барабан Название Название 2

Диапазон температур эксплуатации — от — 60°С +220°С

Испытательное напряжение переменного тока частоты 50 Гц в течении 1 мин.

  • для проводв МГТФу — 750В
  • для проводв МГТФ — 1500В
  • для проводов МГТФЭ — 1000В

Электрическое сопротивление изоляции 1 м длины, МОм, не менее:

  • в нормальных климатических условиях — 1х10⁵
  • при температуре 220°С — 1х10⁴
  • при относительной влажности воздуха 98% и температуре 25°С без конденсации влаги — 1х10²

* Провода марки МГТФ, МГТФЭ, МГТФу, не указанные в ГОСТ, изготавливаются по ТТ или ТЗ заказчика

Вся продукция завода сертифицирована.Перечень изделий, имеющих сертификаты (декларации) соответствия, Вы можете скачать по данной ссылке: RAR архив (67 kb)

Ссылки по теме: Виды сертификации и применение знака соответствия

Выберите интересующий Вас продукт, нажмите , чтобы добавить его в Корзину заявок.

Марка кабеля Добавить Число жил и номинальное сечение жилы, мм2 Толщина, мм Максимальный наружный диаметр, мм Расчетная масс, кг/км Электрическое сопротивление 1км жилы при 20°С, не более, Ом
Изоляция (номинальная) Оболочка (минимальная)
МГТФ 1х0,07 0,75 1,22 271,0
1х0,07 (0С) 0,75 1,22 260
1х0,10 0,85 1,73 180,0
1х0,12 0,87 1,95 174,4
1х0,14 0,90 2,26 130,0
1х0,20 1,04 2,96 100,0
1х0,35 1,19 4,25 60,0
1х0,50 1,5 6,15 39,0
1х0,75 1,8 6,69 27,0
1х1,0 1,9 10,75 19,8
2х0,07 1,7 3,40 280,0
2х0,12 2,0 4,89 184,0
МГТФЭ 1х0,07 1,3 3,96 271,0
1х0,07 (0С) 1,3 3,96 260,0
1х0,10 1,4 5,54 180,0
1х0,12 1,6 6,35 174,4
1х0,14 1,6 6,10 130,0
1х0,20 1,7 5,40 100,0
1х0,35 1,8 7,58 60,0
2х0,07 2,1 8,64 280,0
2х0,07 (0С) 2,1 8,64 270,0
2х0,12 2,5 13,5 184,0
2х0,14 2,5 12,5 135,0
2х0,20 3,0 11,17 105,0
2х0,35 3,0 15,5 62,0
3х0,07 2,5 10,0 280,0
3х0,07 (0С) 2,5 10,0 270,0
3х0,12 3,0 16,0 184,0
3х0,14 3,0 15,0 135,0
3х0,20 3,2 15,39 105,0
3х0,35 3,2 20,4 62,0
4х0,07 3,2 10,47 280
4х0,12 3,2 15,25 184
4х0,35 4,0 26,93 62
МГТФу 1х0,35 0,9 3,66 60,0
1х1,0 1,51 9,88 19,8

Для заказа оставьте заявку и мы свяжемся с Вами!

Загрузить каталог Бортовые провода и кабели

Марки

  • БИФ, БИФЭ, БИФЭЗ
  • БИФ-Н, БИФЭ-Н, БИФЭЗ-Н
  • БИФМ, БИФМЭ, БИФМЭЗ, БИФМ-Н, БИФМЭЗ-Н
  • МГТФ, МГТФу, МГТФЭ
  • МК 26-13, МКЭ 26-13
  • МП 35-110, МПЭ 35-110
  • МП 37-12, МПЭ 37-12
  • МПО 33-11, МПОЭ 33-11
  • МС(Э)(О) 16-13, МС(Э)(О) 16-33, МС(Э)(О) 26-13, МС(Э)(О) 26-33, МСЭО 16-13м
  • БПДО, БПДОЭ
  • МС 16-14
  • БС(Э)(О) 35-1298, БС(Э)(О) 36-1398, БС(Э)(О) 36-1498 (аналоги проводов 55РС02, 55РС12, 55РС32)
  • БП-37-1499, БПЭО-37-1499, БП-36-1399 (аналоги проводов по стандартам EN 2267, EN 2714)

Провод МГ

Особенности конструкции:

Чтобы изготовить провод МГ марки, используется медная проволока ММ марки (мягкая). Провод скручен правильной скруткой. Скрученность соседних повивов осуществлен в диаметрально противоположные стороны. Скрутки верхних повивов направлены влево.

Если говорить о проводах, у которых сечение 1.5-16 мм кв, которые используются для антенн, то их изготавливают на основе проволоки из меди МТ марки (твердая). Условия применения Медный неизолированный гибкий провод МГ марки

находит свое применение в различных установках и устройствах электротехники и в качестве антенн.

Провод МГ: параметры

  • Диапазон рабочих температур от -60 до +55°С
  • Диапазон атмосферного давления, при котором возможна эксплуатация, от 0,0133 кПа до 294 кПа
  • Климатическое исполнение провода — В, категория размещения 2, ГОСТ 15150-69
  • Провод выдерживает воздействия таких природных явлений, как роса, иней, дождь, морской туман, солнечное излучение, песок, плесневые грибы
  • Строительная длина проводов сечением, не менее

от 1.5 до 6.0 мм кв — 50м; от 10.0 до 25.0 мм кв — 2000м; от 35.0 до 70.0 мм кв — 1000м; 95 мм кв — 500м

  • Строительной длиной проводов сечением 10 и 16 мм кв, которые изготовлены из твердой проволоки, считается длина не меньше чем 50 метров
  • Провода могут прослужить не меньше чем 10 лет
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
