Аппв провод: расшифровка и характеристики

С ПВХ изоляцией для электрических установок

ГОСТ 6323-79

Назначение

Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой.

Провода используют и для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1 000 В.

Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50 °С и относительной влажности воздуха до 100 % при температуре до +35 °С.

Монтаж проводов должен производиться при температуре не ниже -15 °С.

Длительно допустимая температура нагрева жил не должна превышать +70 °С.

Провода не распространяют горение при одиночной прокладке.

Токопроводящая жила может быть однопроволочной и многопроволочной.

К марке провода хладостойкого исполнения через дефис добавляют буквы «ХЛ»: «Провод ПВЗ-ХЛ 2,5 Б ГОСТ 6323-79».

Номенклатура и конструктивные особенности

Марка кабеля	Конструктивные особенности	Схема конструкции	Преимущественные области применения
АПВ	Провод с алюминиевой жилой с ПВХ изоляцией		Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1	Провод с медной жилой с ПВХ изоляцией
ПВ2	Провод с медной жилой с ПВХ изоляцией гибкий	Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой с ПВХ изоляцией повышенной гибкости
ПВ4	Провод с медной жилой с ПВХ изоляцией особо гибкий	Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ	Провод с алюминиевыми жилами с ПВХ изоляцией плоский с разделительным основанием		Для негибкого монтажа
ППВ	Провод с медными жилами с ПВХ изоляцией плоский с разделительным основанием

Толщина изоляции проводов

Сечение, мм2	Номинальная толщина изоляции, мм
0,75-1	0,6
1,5	0,7
2,5-6	0,8
10-16	1,0
25-35	1,2
50-70	1,4
95	1,6

Максимальные наружные размеры, мм

Число и номинальное сечение жил, мм2	ППВ	АППВ
толщина	ширина	толщина	ширина
2 x 0,75	2,6	6,4	—	—
2 x 1,0	2,8	6,8	—	—
2 x 1,5	3,3	7,8	—	—
2 x 2,5	3,9	9,0	3,9	9,0
2 x 4,0	4,4	10,0	4,4	10,0
2 x 6,0	4,9	11,0	4,9	11,0
3 x 0,75	2,6	10,2	—	—
3 x 1,0	2,8	10,8	—	—
3 x 1,5	3,3	12,3	—	—
3 x 2,5	3,9	14,1	3,9	14,1
3 x 4,0	4,4	15,6	4,4	15,6
3 x 6,0	4,9	17,1	4,9	17,1

Провода сечением до 10 мм2 включительно поставляются в бухтах, более 10 мм2 — на барабанах.

Сортамент

Номинальное сечение жил, мм2	Максимальный наружный диаметр, мм
ПВ1	ПВ2	ПВЗ	ПВ4	АПВ
0,5	2,4	—	2,6	2,6	—
0,75	2,6	—	2,8	2,8	—
1,0	2,8	—	3,0	3,0	—
1,5	3,3	—	3,4	3,5	—
2,5	3,9	4,2	4,2	4,2	3,9
4,0	4,4	4,8	4,8	4,8	4,4
6,0	4,9	5,4	6,3	6,3	4,9
10,0	6,4	6,8	7,6	7,6	6,4
16,0	8,0	8,0	8,8	—	8,0
25,0	9,8	9,8	11,0	—	9,8
35,0	11,0	11,0	12,5	—	11,0
50,0	13,0	13,0	14,5	—	13,0
70,0	15,0	15,0	17,0	—	15,0
95,0	17,0	17,0	19,0	—	17,0
120,0	—	—	—	—	19,0

Строительная длина — не менее 100 м.

Срок службы — не менее 15 лет.

Пример условного обозначения: «Провод АППВ 2×2,5 ГОСТ 6323-79», «Провод ПВЗ 2,5 Б ГОСТ 6323-79».

Характеристики провода АПВ

Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.

Механические характеристики провода АПВ

Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.

Изгиб провода АПВ

Итак:

• Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
• Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.

Конструкция механизма для испытания провода навиванием

• Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
• Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.

Электрические характеристики провода АПВ

Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.

Сопротивление проводов ПВА

Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.

Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов

• Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
• Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.

На фото допустимые токи отдельно смонтированных проводов ПВА

Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности. Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное

На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Производители

На территории России функционируют более 100 предприятий-производителей кабельно-проводниковой продукции, из которых более 30 — крупные. Здесь указаны самые известные и популярные заводы, изделия которых соответствуют международным стандартам.

Особенности

«Севкабель»

ООО «Севкабель» — завод в г. Санкт-Петербурге, который лидирует на Российском рынке. Кабельно-проводниковая продукция выпускается в соответствии с ГОСТ и имеет необходимые сертификаты соответствия. На предприятиях ГК «Севкабель» производятся:

• Силовые кабели с изоляцией из сшитого полиэтилена низкого, среднего и высокого напряжения, силовые кабели с ПВХ изоляцией, кабели с пропитанной бумажной изоляцией.
• Кабели гибкие с резиновой изоляцией, контрольные, радиочастотные, коаксиальные кабели.
• Провода для воздушных линий электропередач, осветительные, обмоточные, установочные, эмалированные провода.
• Кабели связи, геофизические, оптические, шахтные, судовые кабели, а также специализированные кабели.

Описание предприятия по разработке кабельной продукции

«Москабель»

ОАО «Москабель» — производит несколько наименований установочных термостойких проводов, среди которых и ПРКА. Изделия отличаются высоким качеством и надежностью. Первым делом это выразилось в снабжение продукцией для строительства не только на территории СССР, но и многих зарубежных стран, нефте/газопроводов, линий высоковольтных электропередач, и железных дорог. В послевоенное время «Москабель», также продолжил обеспечение своей продукцией непосредственно в его цехах появились первые кабели для Московского метрополитена и Останкинской телебашни.

Спустя много лет завод признан одним из крупнейших кабельных предприятий в центральной части России, производит множество типов силовых кабелей, в перечень которых входят:

1. С пропитанной бумажной изоляцией — напряжение до 10 кВ;
2. C полимерной изоляцией (ПВХ, ПЭ) — напряжение до 6 кВ;
3. Cамонесущие изолированные провода (СИП) — напряжение до 35 кВ.

Так как безопасность должна стоять на первом месте, то активно внедряется производство пожаробезопасных кабелей с применением изоляции из вулканизированного полиэтилена (Пв), и огнестойких кабелей (с индексом «нг-FR»).

Особенности предприятия

Где применяется провод ппв, и какие его технические характеристики: расшифровка аббревиатуры, эксплуатация

«Электрокабель»

ОАО «Электрокабель» — завод г. Кольчугино, Владимирской области, имеет заслуженную репутацию самого известного отечественного производителя кабелей и проводов всех марок. Благодаря широкому ассортименту кабельно-проводниковой продукции, потребители могут сделать правильный выбор.

За последний год поставлено на производство более 500 марок кабельных изделий. И это во многом благодаря современному высокотехнологичному оборудованию ведущих машиностроительных фирм мира. В основной капитал завода за последние десять лет было инвестировано более двух с половиной миллиардов рублей.

Компания по производству качественного проводника

«Камский кабель»

ООО «Камский кабель» — гарантирует товар самого высокого качества, поддерживаемого за счет собственного контрольно-испытательного центра. Современное технологическое оборудование, мощная испытательная база предприятия обеспечивают выпуск качественных кабельно-проводниковых изделий с различными видами изоляции:

• бумажно-пропитанной,
• резиновой,
• из ПВХ пластиката,
• сшитого полиэтилена,
• фторопластовых пленок,
• стеклонитей,
• эмальлаков,
• других современных материалов.

Самая широкая в отрасли номенклатура предлагаемых предприятием изделий включает в себя более 50 000 маркоразмеров кабелей и проводов, выпускаемых как по российским (ГОСТ и ТУ), так и по зарубежным стандартам IEC (МЭК), а также национальным стандартам других стран (Великобритании BS, Германии DIN).

Основными принципами предприятия являются максимально полное удовлетворение потребностей клиентов, чёткое выполнение всех обязательств, персональный подход к каждому клиенту и гибкая ценовая политика.

В завершение следует отметить, что при проектировании электропроводки важно обеспечить надёжное и бесперебойное функционирование системы в конкретном помещении. При выборе определенной модели необходимо учесть все технические и эксплуатационные характеристики

Область применения

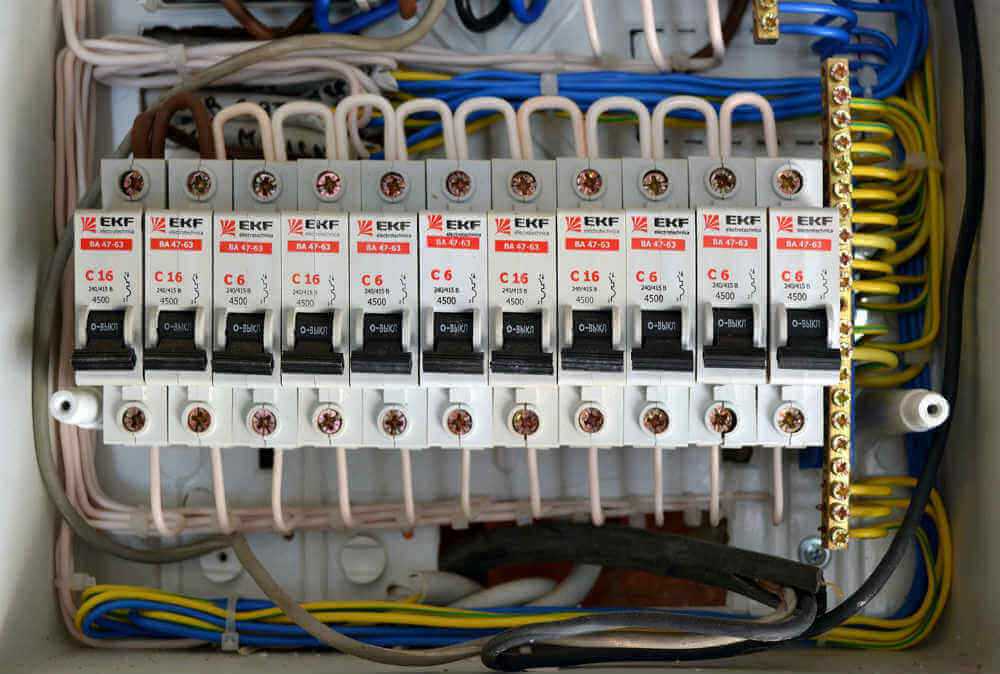

Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.

Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).

Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.

По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.

Аналоги:

• Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
• АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
• АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.

Правила прокладки и эксплуатации провода ПВС

Для качественного монтажа следует руководствоваться официальными ограничениями. Нельзя выполнять работы при слишком низкой температуре воздуха. Нужно учитывать отсутствие бронирования и ограниченную стойкость к механическим воздействиям

Экранирующей оплетки нет, поэтому надо обратить внимание на возможное негативное влияние сильных электромагнитных помех

Провод пвс технические характеристики имеет хорошие. Однако по правилам ПУЭ применение непредусмотренной продукции для создания проводки скрытого типа запрещено. Изделия этой категории рассчитаны на относительно небольшой срок службы, что также является определенным ограничением. Для стационарных сетей электропитания рекомендуется подобрать подходящий аналог.

Сфера применения кабеля ППВ

Такое изделие часто используют для прокладки электропроводки и силовых установок. Подходит для применения в щитках с постоянным напряжением 380 Вт и частотой до 350 Гц. Если переменный ток, то провод применяется при напряжении до 1000 Вт.

Сфера применения зависит от того, из чего изготовлен внешний слой кабеля. Провод можно использовать для постоянной и негибкой прокладки. Желательно прокладывать кабель ППВ в гофрах и кабель-каналах. Сфера применения достаточно широкая, даже в промышленности или атомных станциях. Основные места, где используется кабель ППВ:

• Проводка снаружи помещения;
• Жилые и офисные здания;
• Промышленные предприятия.

Для станков, аппаратов, устройств освещения, электроустановок применяется такой же провод.

Маркировка кабеля

Основные преимущества использования кабель ППВ для прокладки проводки:

• Если провод расположить внутри бетонной стены и замаскировать под слоем отделочного материала, то он будет иметь высокую пожарную безопасность. Это объясняется тем, что внутри стены не циркулирует воздух и поэтому горение не распространится;
• Кабель имеет защиту от прикосновения и неосторожных механических воздействий. Скрытая прокладка позволяет повысить срок службы провода, потому что исключается воздействие отрицательных источников окружающей среды;
• При скрытой прокладке кабель не будет портить внешний вид помещения.

Но у такого изделия есть свои минусы:

Если при скрытой прокладке провода допущена ошибка, то придется вскрывать всю стену, чтобы до него добраться. В итоге, придется заново ремонтировать стену, а это не дешево;

Трехжильный ППВ

• Наращивание кабелей способом скрутки приводит к повышению сопротивления, образованию искр, особенно если к сети подключена мощная техника. Из-за этого кабель сильно перегревается, что может привести к возгоранию;
• Проблемы, появляющиеся в процессе поиска кабелей или при монтаже старой проводки. Необходимо ломать всю стену, чтобы найти провод.

Одножильный установочный провод АПВ с алюминиевой жилой в поливинилхлоридной изоляции для монтажных работ

Проводник выпускают в соответствии с нормативным документом ГОСТ 6323.

Использование

Прокладывают неподвижно:

• сквозь металлический рукав или трубу;
• в кабель-каналах и на кабельных лотках;
• в строительных конструкциях.

Предназначен для:

• создания электропроводки и осветительных сетей (проводник жёсткий, изгибается на небольшие радиусы);
• разводка в НКУ (низковольтных комплектных устройствах);
• присоединения к сети электродвигателей, станков (для трёхфазной системы требуется как минимум 4 проводника).

Рассчитан на переменное напряжение до 450 вольт с частотой не более 100 герц либо постоянное напряжение 1 000 вольт. Не распространяет горение при одиночной прокладке.

Недостатки алюминиевой жилы, проявляющиеся при эксплуатации:

• достаточная хрупкость (снижение допустимого радиуса изгиба приводит к слому жилы, имеет низкую устойчивость к знакопеременным нагрузкам);
• при контакте с атмосферными окислителями (кислородом и с более сильным озоном) на алюминии появляется оксидная плёнка. Её электрическое сопротивление сильно разнится с сопротивлением самого металла (в несколько раз выше), поэтому места ввода жилы в контактные выводы могут перегреваться. Для избежания этого эффекта следует регулярно зачищать жилу либо при монтаже применять специальную кварцевазелиновую пасту, которую нужно вводить в наконечник перед оконцеванием жилы.

Конструкция установочного алюминиевого жёсткого провода АПВ

Состоит из одной круглой алюминиевой жилы 1 или 2 класса гибкости в зависимости от сечения (в соответствии с нормативным документом ГОСТ 22483) в поливинилхлоридной изоляции. Изоляция имеет белый цвет.

Технические характеристики

• климатическое исполнение ОМ2 по стандарту ГОСТ 15150 (применение в тропическом и умеренно-холодном морском климате, размещение под навесом);
• рабочая температура от -50 °С до +50 °С;
• относительная влажность воздуха до 100 % при температуре +35 °С;
• монтаж производится при температуре не менее -15 °С;
• радиус изгиба не менее 10 диаметров проводника;
• сопротивление жилы постоянному току определяется по ГОСТ 22483 в зависимости от её сечения (ссылка на стандарт приведена выше);
• во время эксплуатации сопротивление токопроводящей жилы возрастает на +20 %;
• выдерживает переменный ток частотой 50 герц и напряжением 2 500 вольт после суток проведённых в водной среде;
• электрическое сопротивление 1 000 м изоляции равно 1 МОм в начале эксплуатации и снижается до 10 кОм в процессе работы;
• допустимые токовые нагрузки можно извлечь из этого файла (источник ПУЭ-6);
• стойкий к синусоидальным вибрационным нагрузкам частотой от 1 до 2 000 герц и амплитудой ускорения до 200 м/с2;
• акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ не приводят к потере функциональности;
• одноразовые механические удары с максимальным ускорением 1 500·g продолжительностью 0,1-2,0 мс, а также многократные удары с пиковым ускорением 150·g длительностью 1-5 мс не вызывают нарушений в работе провода (где g – ускорение свободного падения);
• рабочее атмосферное давление находится в диапазоне 53-294 кПа (нормальное атмосферное давление 101 кПа для сравнения);
• срок эксплуатации 15 лет;
• гарантия распространяется на первые 2 года работы.

Масса, диаметр провода АПВ и толщина изоляции указаны на страницах товара.

Расшифровка и виды провода АПВ

Прежде всего давайте разберемся с основными параметрами провода АПВ и его видами. Ведь несмотря на однотипность провода технология его изготовления имеет определенные отличия.

Расшифровка провода АПВ

Начнем с того, что провод АПВ и расшифровка его аббревиатуры полностью позволяют определить его основные свойства. К таковым относятся материал токоведущей части и материал диэлектрика.

Структура провода АПВ

Итак:

• Первая буква – А. Она обозначает, что провод изготовлен из алюминия. Это достаточно дешевый материал и приемлемыми токопроводящими свойствами.
• Вторая буква – П. Она обозначает что это именно провод. Кроме проводов могут быть еще шнуры, которые обозначаются символом – «Ш». В отличие от проводов шнуры обладают повышенной гибкостью и всегда имеют изоляцию. Провода же могут выпускаться и без изоляции.
• Третья буква – В. Она обозначает применение в качестве изоляции винила или как его еще называют ПВХ пластика. Данный материал имеет достаточно стабильные диэлектрические свойства, которые при соблюдении условий эксплуатации сохраняются довольно продолжительное время. Обычно это не менее 15 лет.
• После аббревиатуры обычно идет цифра. Она обозначает номинальное сечение провода. Например, провод АПВ 16 означает что провод имеет сечение в 16 мм2. Всего же существует 11 типов сечения проводов АПВ с номинальными параметрами от 2,5 мм2 до 120 мм2.

Виды проводов АПВ

Кстати в зависимости от сечения провода АПВ в значительной степени отличаются друг от друга визуально. Кроме того, визуально провода отличаются по цвету, но давайте обо всем по подробнее.

Провода АПВ 4-16	Провод АПВ 4 выпускается состоящим из одной литой жилы соответствующего сечения. Это правило относится ко всем типам проводов сечением до 16 мм2. До данного типа-размера провод получается достаточно гибким и удобным в монтаже.
Провода АПВ 25 и 35	Но с увеличением сечения жилы выпускать провод, состоящий из одной жилы становится не очень удобным как в плане монтажа, так и исходя из экономических соображений. Поэтому провода с номинальным сечением в 25 и 35 мм2 выпускают состоящими из 7 проволок меньшего сечения скрученные между собой.
Расположение отдельных проволок в проводах АПВ	А для проводов с номинальным сечением в 50 мм2 и более и вовсе применяют технологию скручивания не менее 19 проволок. Благодаря этому характеристика провода АПВ позволяет его изгибать в достаточной степени, а также снижает риск поломки провода при многократных изгибаниях.
Номинальные параметры проводов АПВ	Понятное дело, что чем больше сечение провода, тем толще должна быть и толщина его изоляции. И здесь так же есть номинальные и минимальные показатели, которые вы можете увидеть в таблице.
Варианты расцветок провода АПВ и их буквенное обозначение	Еще одним фактором визуального отличия проводов является их расцветка. В зависимости от требований заказчика инструкция позволяет выпускать провод со сплошным окрашиванием или с окраской в виде двух полос расположенных диаметрально по отношению друг к другу.

Провод АПВ — замена.

С 1 января 2011 года было прекращено производство провода с маркировкой АПВ. Это произошло в результате того, что был введен ГОСТ Р 53768-2010, которым с целью повышения системности и упорядоченности требований, предъявляемых к кабельно-проводниковым элементам электроустановок, а также для модернизации нормативной базы производства кабелей и проводов марка АПВ была отменена. Фактически данная марка провода еще производилась на многих предприятиях, но все чаще поставщики предлагали из наличия только провод АПуВ, изготовленный в соответствии с ТУ 16-705.501-2010.

В связи с этим часто возникает необходимость подобрать для провода АПВ замену. Многие объекты до сих пор строятся по проектной документации, подготовленной до смены стандарта наименования. К тому же многие заказчики требуют использовать при монтаже электроустановок именно этот провод, опираясь на собственный опыт.

Конечно, если Вам потребовалась замена провода АПВ, то самый очевидный вариант — заменить его на провод АПуВ, поскольку это тот же самый провод, с теми же характеристиками. Если Вам по каким-то причинам не подходит этот вариант, Вы можете найти и другие замены:

1. АПуВ	Обосновать замену АПВ на АПуВ можно сославшись на ГОСТ Р 53768-2010, и на комментарии ВНИИКП по поводу смены маркировки с АПВ на АПуВ. Последние легко найти в общедоступных источниках. Это самый правильный вариант замены, но при этом он требует замены кабеля, производимого по ГОСТ на кабель, производимый по ТУ, что устроит далеко не каждого заказчика.
2. АППВ	При условии, что кабель не будет подвержен воздействию прямых солнечных лучей и атмосферных осадков, можно использовать провод АППВ. Это полный аналог кабеля АПВ, но плоской формы, и с несколькими токопроводящими жилами.
3. ПАВ	«Коллега» провода АПВ из автомобильной отрасли. А конструктивно — его полная копия, с алюминиевой жилой и оболочкой из ПВХ. Выпускается кабельным .
4. ВП		Если Вам нужен провод АПВ небольшого сечения, то его можно заменить проводом ВП. Это провод для промышленных взрывных работ, с однопроволочной жилой из отожженной медной проволоки, и в оболочке из ПВХ. Такая замена ощутимо увеличит стоимость проекта.
5.АВВГнг(A)-П	Кабель АВВГнг(A)-П (как и любой другой кабель АВВГ-п) можно превратить в АПВ, сняв наружнюю оболочку. Останутся жилы из алюминия в ПВХ оболочке, т.е. по сути каждая жила превратится в отдельный провод АПВ. Если взять АВВГ круглой формы, то дополнительно придется «распускать» скрутку.

Устройство и принцип работы

Ознакомиться с устройством и принципом работы АПВ можно на примере следующей схемы:

Подача тока здесь осуществляется через управляющую шину ШУ. Управление АПВ производится с помощью следующих механизмов:

• контролирующего синхронизацию;
• управляющего контактами выключающего устройства;
• запрещающим включение;
• разрешающим подготовку.

Временное и промежуточное реле (РВ и РП) обеспечивают защиту. Промежуточное реле выполнено с двумя обмотками: токовой и напряжения. При нормальной работе на ШУ подаётся ток, заряжающий конденсирующий элемент С, если поступает соответствующий сигнал от цепи разрешения подготовки.

Возможность повторного включения предотвращается за счёт запрещающей схемы, настройка которой обеспечивается последовательно подключёнными резисторами R1 и R2.

При отключении линии АПВ срабатывает посредством подачи сигнала схемой, контролирующей синхронизацию. Замыкаются её контакты и шунтируется резистор R, а конденсатор разряжается на катушку РП. Одновременно также происходит возбуждение токовой катушки, замыкающей контакты реле в сети.

Также читайте: Какое влияние трансформаторная будка может оказывать на человека

В случае прекращения трёхфазного КЗ, АПВ срабатывает, и обмотка РВ размыкается. Затем подключается резистор R, и происходит возврат реле к обесточенному состоянию.

Использование узла Н позволяет обеспечить безопасное выполнение работ по обслуживанию линии оперативным персоналом.

Как выбрать провод ПВС

Какой проводник подходит, выясняют по току в цепи, мощности (квт) подключаемого оборудования. Без подробного расчета необходимые сведения можно получить из справочной таблицы. На специализированных сайтах есть программы (калькуляторы) для автоматизированных вычислений.

Пример:

• площадь сечения медной жилы, мм кв. – 6;
• номинальный ток, А/ мощность, кВт – 46/ 10,1 (220 V).

Подключение мощной бытовой техники

При выборе провода пвс расшифровку и применение надо оценивать в комплексе. При ограниченном месте и для улучшения эстетических параметров можно выбрать плоскую модификацию. Определяя допустимую мощность, делают запас. Особенно внимательно подключают электродвигатели, другие устройства с выраженными реактивными характеристиками сопротивления. Такой подход исключит перегрев проводника, опасные и аварийные ситуации.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.
