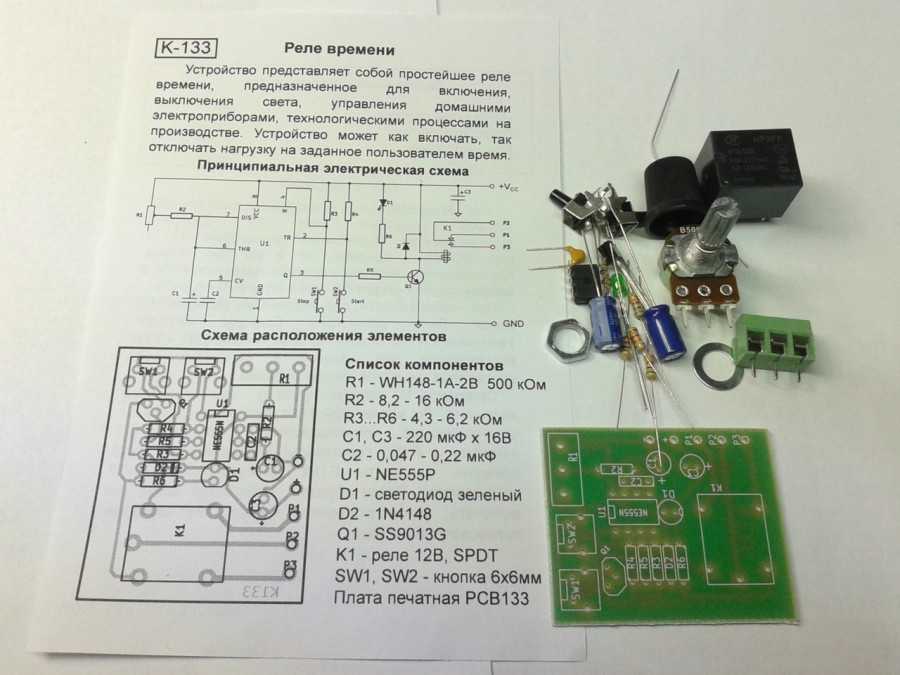

Как сделать реле времени для включения и выключения электроприборов своими руками

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

  • Звук работы устройства стал тише;
  • Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

  1. Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

  • В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
  • Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
  1. Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

  1. Переключатель ставим в непрерывный режим;
  2. Вращаем диск, фиксируя нужное время;
  3. Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
  4. Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

  1. Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

  1. Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

  1. Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
  2. Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
  3. Выполнение функции часов. Мелочь, но всё равно полезно.

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.
