Подробнее об опорах освещения

Столбы освещения – это опоры из определенных материалов, предполагающих длительную эксплуатацию и оптимальное выполнение функций, для которых они создаются. Расстояние между фонарными столбами оставляется с таким расчетом, чтобы световое пятно от одного устройства доходило до края, отбрасываемого вторым.

На фото изображен вариант для парковой зоны.


Пешеходная зона

Расчет высоты обычного фонарного столба делается с учетом пространства, на которое должен распространяться свет закрепленного фонаря. Если основная цель установки – получение уличного освещения, когда необходимо осветить и пешеходную зону, и дорогу, фонарные столбы для городских улиц делают высокими.

Несмотря на относительно высокую стоимость таких конструкций, у них достаточно длительный срок эксплуатации, надежность, достигаемая разработанными правилами установки, и специально разработанные лампы, позволяющие рассеивать свет на нужном пространственном периметре.

Светодиодные городские фонарные столбы, постепенно вытесняющие устаревшие модели, применяются для уличного освещения. В зависимости от типа светодиодного устройства могут применяться не только высокие бетонные опоры, но и другие виды из разного материала и вариабельной высоты.


Ближе к вечеру

Основная цель фонарной опоры – укрепление специального приспособления, позволяющего осветить и обеспечить безопасность:

  • улицы или трассы для участников дорожного процесса (используются высокие бетонные опоры с консольным типом светильников);
  • передвижения и наличие уличного освещения для пешеходов, передвигающихся по тротуару или через проезжую часть (бетонные опоры, установленные вдоль проезжей части или во дворах);
  • территории парка, промышленного предприятия, смотровой площадки – любой значительной территории, требующей света из соображений безопасности (могут использоваться как бетонные, так и стальные стойки со светильником);
  • освещение придомового пространства в целях предупреждения проникновения злоумышленников (практикуется установка металлических опорных сооружений со светильниками прожекторного типа);
  • освещенность и создание декоративной составляющей паркового или ландшафтного дизайна (кованые фонарные столбы, максимально декоративные, но с установкой лампы для выполнения осветительной функции);
  • стадионов, вокзалов или стройплощадок с целью получения максимального источника света (преимущественно бетонные опорные мачты, установка которых требует значительных затрат и специальной техники).


Днем

ГОСТ предусматривает специальные требования к каждой из сооружаемых опор, установленных на городских улицах или в местах массового скопления народа. Соблюдение стандартов, предусмотренных специальными нормативами, позволяет добиться максимальной безопасности и избежать травмирования или несчастных случаев. Производство изделий из бетона налажено в массовом порядке и тоже производится с соблюдением стандартных требований.

Многообразие садовых опор

Обустраивая наружное освещение дачного участка, хозяева нередко отдают предпочтение декоративным садовым фонарям. Уличные столбы, предлагаемые отечественными и зарубежными компаниями, отличаются разнообразием модификаций. Характеристики изделий могут включать следующие параметры:

  • Производитель

    . В продаже встречаются изделия российского, немецкого, китайского, бельгийского, итальянского, австрийского производства.

  • Стиль

    . Наиболее популярны фонари в классическом стиле; при желании можно найти модели в восточном стиле, модерн или хай-тек.

  • Габариты

    . Высота садовых опор доходит до 2,5 м, декоративные модели имеют высоту 1,2-1,5 м.

  • Материал арматуры

    . Столб выполняется из нержавеющей или оцинкованной стали, чугуна или литого алюминия.


В стиле хай-тек Источник lampsusa.com

  • Цвет столба

    . Покупатели предпочитают изделия натуральных оттенков металла: антрацитово-черный, белый или бронзовый; в описании дополнительно может указываться тип поверхности — матовый. Если дизайн вашего сада требует другого цвета, столбы можно окрасить.

  • Количество ламп

    . Существуют варианты от одной до четырех ламп; в описании указывается тип цоколя.

  • Характеристики источника света

    . Тип ламп, мощность

  • Направление плафонов

    . Освещение может направляться вниз, вверх или в стороны.

  • Материал плафона

    . Пластмасса или стекло. Нередко указываются дополнительные характеристики: цвет плафона, тип поверхности (прозрачный, рельефный), наличие декоративных элементов.

Виды столбов для уличного освещения: преимущества и недостатки

Строительные нормы предписывают применять для устройства уличного освещения следующие виды опор:

  • Железобетонные
  • Металлические
  • Деревянные

Стоит отметить, что деревянные столбы постепенно уходят в прошлое. Их использование не отвечает действующим нормам безопасности. Срок эксплуатации деревянных столбов ниже, чем у железобетонных и металлических. Поэтому металлические и железобетонные конструкции высотой 315 м — распространенные варианты для монтажа уличных светильников.

Железобетонные столбы

Железобетонные опоры выпускаются по унифицированным проектам на заводах ЖБИ по ГОСТ 25459-82. В качестве сырья используется высокомарочный бетон (не ниже В25), который уплотняется посредством вибрации. Внутри ж/б уличный столб усилен арматурой из металла для придания дополнительной прочности. Такой способ изготовления позволяет конструкциям выдерживать интенсивные нагрузки. Главное преимущество ж/б опор — доступная стоимость, поэтому их используют муниципальные службы для организации городского освещения.

Достоинства:

  • Устойчивость к коррозии и отрицательным температурам
  • Срок службы — 50 лет и выше
  • Устойчивость, надёжность
  • Доступная стоимость

Недостатки:

  • Трудоёмкий монтаж с привлечением спецтехники
  • Вес, в случае аварии конструкция нанесёт серьёзный ущерб

Ещё один недостаток железобетонных столбов — неэстетичный внешний вид. Поэтому при благоустройстве территорий возле торговых центров, магазинов, жилых комплексов, административных зданий применяются осветительные столбы из металла.

Металлические столбы

Металлические осветительные опоры выпускаются из стальных листов толщиной 4-5 мм. Высота уличного столба из стали или алюминия составляет 3-15 м. Внизу конструкция оснащается люком для выполнения ремонта. Опора устанавливается на предварительно залитый железобетонный фундамент. Осветительный прибор монтируется в верхней части конструкции. В сравнении со столбами из железобетона металлические опоры — малогабаритные и практичные. Главное преимущество — возможность изготовить столб сложной конфигурации, что позволяет сделать осветительные опоры частью архитектурного ансамбля.

Достоинства:

  • Простотой монтаж
  • Создание индивидуальных дизайнерских форм
  • Прочность, надёжность

К недостаткам металлических опор относят необходимость периодически антикоррозийной обработки. Если не делать обработку, то уличный столб прослужит 5 лет. Долговечность достигается посредством оцинковки в момент производства или при регулярном покрытии конструкции защитной эмалью с антикоррозийными свойствами. При правильной обработке опоры способны прослужить свыше 30 лет.

Недостатки:

  • Требуют техобслуживания
  • По стоимости выше, чем железобетонные

Характеристики

Итак, все равно вся классификация основана на разделении уличных светильников на функциональных возможностях приборов. Кстати, некоторые из них могут выполнять одновременно сразу две функции: и освещения, и декорирования. К примеру, к такому виду относятся настенные светильники или фонари.

Необходимо также отметить, что у этого вида есть подвид прожекторов, с помощью которых освещается территория дачи и прилегающие просторы дачного поселка. Все светильники настенного типа являются компактными и очень функциональными приборами. К тому же производители стараются разнообразить не только их конструкцию, но и форму, именно поэтому они и являются частью ландшафтного дизайна (придется правильно провести подбор).

Но самой большой модельной линейкой может похвастаться категория торшерных осветительных установок. Кстати, в этой группе есть как чисто функциональные устройства, так и комбинированные. К примеру, светильники торшеры в виде грибков, которые и освещают неплохо улицу, и делают ландшафт участка оригинальным. Все дело в колпаке из зеркального отражателя, который и создает отражение лучей света необычной направленности и потока.

Что касается плавучих конструкций, то они появились на рынке относительно недавно, когда перед владельцами дач встал вопрос освещения искусственных водоемов. Это традиционные шары из стекла или пластика, которые запускаются в воду и не тонут. Кстати, такие шары могут быть использованы не только на глади бассейна или пруда, они прекрасно смотрятся и на газоне.

Если говорить о чисто декоративных уличных светильниках, то в первую очередь необходимо вспомнить светящиеся вазоны или скамейки, кашпо из цветов или ленточные гирлянды. Конечно, сильно осветить какую-то территорию им не под силу, но создать необыкновенную атмосферу на территории дачи они могут. Но здесь, как и в любом случае, главное не переусердствовать. Большое количество всевозможных фонарей только испортит ночную картину, плюс это перерасход электроэнергии.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны

Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре. Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки

Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк

Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Как выбрать?

При выборе такого светильника или лампы важно учитывать то, каким образом будет рассеиваться световой пучок. Он может быть либо круглый, либо овальный

Круглое световое пятно иногда выглядит слишком ярким, поэтому если нужно добиться более спокойного освещения, эллипсоидное рассеивание станет оптимальным выбором. Также выбирая уличный светодиодный светильник следует продумать то, какую интенсивность и температуру освещения он будет давать, какой цвет станет наиболее предпочтительным, позволяет ли качество внешнего корпуса выдержать противостояние с теми или иными погодными и климатическими условиями. При покупке очень важно поинтересоваться у продавца, оснащен ли светильник защитой от возможных перепадов напряжения в электросети.

Для прожекторов идеально подойдут LED-светильники фирмы Bellson, лампы которых обладают мощностью 60-80 Вт и выше. Это высокопродуктивные светильники для улицы, широко применяемые с целью освещения автостоянок, пешеходных мостов, парков и не только. Такой универсальный фонарь большого размера будет долгое время освещать придомовые территории коттеджей и идеально подойдет для загородного дома с большим земельным участком.

Небольшие размеры и масса этих светодиодов прожекторного типа позволяют монтировать их быстро и просто

Они имеют световой поток в 6500 люмен и холодную температуру излучения, которая равна от 5500 до 6000 кельвинов, что очень важно при продолжительном их использовании. Степень защиты такого варианта освещения составляет IP 65, что означает полную защиту от проникновения уличной пыли и от попадания струй воды, падающих под любым углом

Светильники имеют возможность использовать их даже при температурах воздуха от -40 до +40С.

Средний срок их эксплуатации подобных ламп – 25 000 часов. Такой уличный светильник обладает большим углом рассеивания света в 145 градусов. Все материалы отличаются надежностью, прочностью и долговечностью.

Существуют также очень экономные виды фонарей с регулируемым датчиком освещенности. Благодаря сенсору движения внутри конструкции лампа светится только в том случае, когда рядом появляются люди. Такие виды освещения используются на дачных участках, в коридорах жилых домов, во дворе. Если светодиодный фонарь оснащен еще и сенсором движения, экономия электроэнергии получается гораздо больше. Работа такого фонаря осуществляется засчет группы линз, которые и обеспечивают чувствительность сенсорной системы. Чем больше линз внутри, тем более высокая чувствительность у сенсора и широта охвата.

Декоративные способы подсветки часто используются для сада с целью придания садовому участку нзабываемой волшебной атмосферы. Одна из наиболее распространенных подсветок – это светодиодная гирлянда, состоящая из маленьких разноцветных фонариков, которые можно искусно спрятать в листве деревьев и они будут совершенно незаметны. Такая подсветка украсит садовое или парковое пространство в любое время года, более того, обеспечит нужное дополнительное освещение с оттенком романтики и красоты. Светодиодные гирлянды не утяжеляют ветви и абсолютно безопасны для деревьев, потому что излучения тепла при освещении не происходит.

Также с целью внешнего декора можно применить грунтовый светильник или несколько фонариков, которые можно установить прямо в землю для подсветки кустарников или домового фасада. Для террасы идеально подойдут подвесные фонари, выполненные в ретро-стиле, но имеющие внутри светодиодные лампы со всей необходимой для них оптикой и электроникой. Подвесные фонари хороши тем, что по причине легкости их можно повесить во многих местах, не опасаясь того, что их вес утяжелит ту или иную конструкцию.

Для того, чтобы осветить территорию возле дома, часто применяются накладные светодиодные фонари, обеспечивающие дополнительную эстетику окружающего пространства. Фонари закрепляются на стену дома, обеспечивая нужное освещение на входе или по периметру.

Встраиваемые уличные источники света замечательны своим способом установки: их главная часть скрывается в отверстии, проделанном в стене. Днем их фактически не видно, а когда сгущаются сумерки, такие светодиоды чудесно подсвечивают дом, подчеркивая особенности его архитектурного стиля

Сам осветительный прибор скрыт и абсолютно не привлекает к себе внимание. Вариант идеален для организации декторативной подсветки любого объекта, начиная от скульптурных сооружений и заканчивая музеями и торговыми комплексами

Такие светильники легко монтируются и на крышу в специально отведенное отверстие, создавая мягкую и приятную для глаз верхнюю подсветку.

Цена уличных консольных светодиодных светильников на столбы

Стоимость светодиодных светильников включает множество факторов, в том числе материалы изготовления и их качество, отдельные детали, наличие дополнительных средств защиты. Каждый заказчик выбирает свой, наиболее приемлемый в ценовом плане вариант. Поэтому необходимо заранее точно определиться с моделью, которая должна соответствовать требованиям и бюджету.

Цена монтажа уличного освещения будет зависеть от количества фонарей или прожекторов и их вида

Несмотря на то, что цена светильников уличного освещения на столбы со светодиодными лампами достаточно высокая по сравнению с другими видами, они являются очень востребованной продукцией благодаря своей окупаемости всего за пару лет эксплуатации. В дальнейшем эти устройства позволяют сэкономить значительные средства.

При расчете общей стоимости установки светодиодного уличного освещения на столбы нужно учесть затраты на приобретение таких элементов:

  • фонарей или прожекторов;
  • столбов, опор или крепежей на забор;
  • фундамента для столбов;
  • коммуникаций для электропередачи.

Соответственно, цена монтажа уличного освещения такого типа будет зависеть от количества фонарей или прожекторов и их вида, а стоимость каждого из них – от используемых источников света.

Стоимость консольных светодиодных светильников включает множество факторов, в том числе материалы изготовления и их качество

Уличные светильники на столбы: цена ламп и монтажных работ

Стоимость самих ламп и плафонов производители формируют с учетом таких факторов:

  • мощности LED-лампы – чем данный показатель выше, тем, соответственно, изделие дороже;
  • цветовой температуры – лампы холодного света стоят больше, чем светильники с теплым светом;
  • размеров плафона – чем миниатюрнее изделие, тем оно дешевле;
  • формы и материала плафона – фигурные модели имеют более высокую цену.

Например, цена уличного светодиодного светильника 100 Вт на столбы будет на порядок ниже, чем стоимость лампы мощностью 400 Вт. Цена изделий также зависит от комплектующих, технологии изготовления и их габаритов. Стоимость одного светильника будет значительно меньше, если покупать осветительные приборы оптом. Кроме этого, поставщики обычно делают хорошие скидки при условии покупки полного комплекта оборудования, необходимого для монтажа.

В список затрат следует внести доставку. Перевозить эти приборы, во избежание повреждений, лучше специальным транспортом. Если доставку осуществляет поставщик или производитель, то он несет ответственность за сохранность товара. Поэтому чаще всего транспортировка входит в стоимость комплекта продукции.

Общая стоимость уличных светильников на столбы включает в себя стоимость проектных и монтажных работ

Общая цена уличных светильников на столбы включает также стоимость проектных и монтажных работ. Их лучше доверить профессионалам. Существуют специальные фирмы, занимающиеся таким видом деятельности. Их можно найти в интернете, но перед этим рекомендуется навести справки, посоветоваться с опытными строителями и почитать комментарии на специализированных сайтах и форумах.

Современные LED-лампы стремительно завоевывают первенство среди других осветительных приборов. Причем их изначальную высокую стоимость компенсируют быстрая окупаемость и дальнейшая существенная экономия. Приборы отличаются широкой сферой использования, экономичностью, надежностью и долговечностью. Могут работать как от электроэнергии, так и на солнечных батареях. Уличные светильники на столбы часто оснащаются фотореле, что гарантирует дополнительную экономию. Ассортимент продукции очень широкий, включая товар, выпущенный владельцем известного бренда, а также эксклюзивные и дизайнерские модели.

Виды светодиодных фонарей

Уличные фонарные столбы классифицируют по разным критериям. Например, они могут излучать направленный или рассеянный свет. В первом случае приборы эксплуатируют для освещения конкретного небольшого участка, во втором – просторной территории.

Кроме того, по типу освещения бывают одинарные и сдвоенные фонари. Также изделия делят на промышленные и декоративные и, соответственно, используют в качестве основного или дополнительного источника света.

Выбирая устройство освещения, не забывайте о стиле его оформления. Светильники могут быть классическими, в стиле модерн, хай-тек, барокко. Выбирать нужно в зависимости от экстерьера.

По назначению и методу крепления фонари бывают:

  • консольные;
  • грунтовые;
  • парковые;
  • прожекторные.

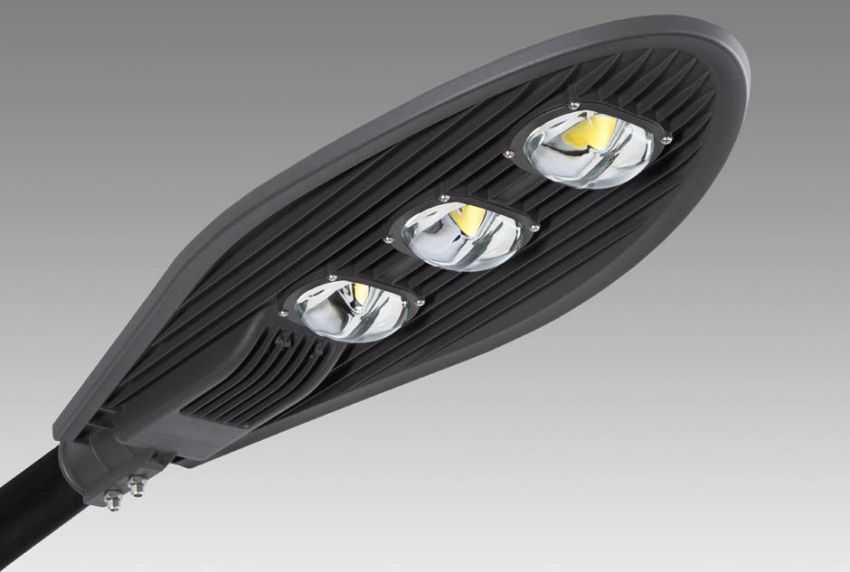

Консольные

Классический пример такого прибора — фонарь, расположенный на столбе. Устройства подходят для освещения автомобильных трасс, магистралей, улиц, переулков. Их можно обнаружить и на более широких территориях, включая стоянки, закрытые помещения (склады, цеха, ангары) и т.п.

Парковые

Данные осветительные приборы являются и промышленными, и декоративными. С одной стороны, они освещают парковые аллеи, с другой – используются для украшения и разнообразия ландшафтного дизайна. Зачастую свет от них получается рассеянным, с большим углом покрытия. Нередко последний параметр достигает 360 град. Для монтажа парковых диодных фонарей можно использовать те же столбы, фасады зданий, парапеты, невысокие опоры. Они могут быть установлены и прямо на земле.

Грунтовые

Как понятно из названия, такие осветительные устройства монтируют прямо в грунт. Чтобы обеспечить высокую долговечность и функциональность, производители следят за герметичностью и механической прочностью изделий. Причем прочность некоторых моделей, предназначенных для дорожек и ступеней, позволяет на них наступать. Используются в качестве декоративных элементов ландшафтного дизайна, подсветки, но могут обеспечивать мощный световой поток, необходимый для освещения объектов, расположенных на низкой высоте.

Грунтовые светильники часто эксплуатируют около фонтанов, вдоль парковых аллей, во дворах частных домов.

Прожекторы

Данные светодиодные уличные светильники считаются универсальными. Для решения поисковых задач или освещения отдаленных объектов (монументов, площадей, архитектурных сооружений) применяются большие узконаправленные изделия, а чтобы подсветить расположенные неподалеку сооружения и территории (охраняемые стоянки, парадные жилых домов или административных зданий), используют устройства заливного типа.

Активно эксплуатируют устройства и в ландшафтном дизайне. Выпускают точечные приборы разнообразных форм, размеров, конструкций и мощностей, благодаря чему всегда можно найти те светильники, которые идеально подойдут для украшения территории за счет освещения элементов архитектурного сооружения или ландшафта.

Устанавливать прожекторы можно на фонарных столбах, фасаде или крыше здания, земле.

Отдельно следует отметить автономные фонарные светильники на светодиодах. Они могут эксплуатироваться даже на тех территориях, где отсутствует электроснабжение. Такие изделия дополняют аккумулятором и солнечной батареей, обеспечивающей его зарядку в дневное время суток. Чтобы экономить заряд аккумулятора, приборы нередко дополняют датчиками движения и уровня освещенности. Срок эксплуатации устройств без замены солнечной батареи и аккумулятора во многом зависит от качества данных компонентов.

Полезные рекомендации

Некоторые покупатели, выбирая тот или иной источник освещения весьма скептически относятся к такому его виду, как диодные ленты. Несмотря на то, что в среднем, их стоимость составляет 1500 рублей, иногда считается, что это – завышенная цена для варианта, который очень быстро выйдет из строя по причине своей внешней хрупкости. Однако это не так, и если фирма-производитель отвечает за качество своей продукции, то такая лента прослужит очень долго, выдерживая и перепады температур, и влажность.

Несмотря на скепсис отечественных потребителей, светодиодная лента может стать прекрасным и самым «бюджетным» вариантом освещения, не требующим использования никаких подручных инструментов при креплении. Ее рекомендуется клеить везде, где требуется дополнительный свет, особенно это актуально для подсветки витрин в магазинах: смотрится эстетично, не требует сверления стен и служит достаточно долго. Светодиодной лентой можно легко и быстро украсить любое пространство: дачу, комнату в квартире и даже обычный гараж, если пока нет времени и возможности провести электричество.

Если светильники крепятся на столбах на улице, располагать их лучше всего на высоте от 4 до 11 метров, что обеспечивает оптимальное рассеивание светового потока. Встроенные варианты лучше крепить на одинаковом расстоянии друг от друга, продумав цветовую гамму и уровень интенсивности света, чтобы подсветка выглядела наиболее гармонично и обеспечивала нужный эффект.

Что касается мощности светодиодов, для ландшафтного освещения придомовых территорий будет достаточно ламп от 3 до 10 ватт. Уличные фонари для освещения больших придомовых территорий могут иметь мощность 60 ватт, а прожекторы большой мощности в 100 ватт, как правило, применяются для того, чтобы качественно освещать дороги, широкие улицы и крупные заводы.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Плюсы и минусы светодиодных приборов уличного освещения

Как и любые другие устройства, уличные LED осветители имеют свои достоинства и недостатки. К первым можно отнести:

  •  Экономичность. Световой поток сверхяркого светодиода в 8–10 раз выше, чем у лампы накаливания той же мощности. В масштабах даже небольшого объекта это дает существенную экономию электроэнергии, а значит, и денежных средств.
  • Способность работать в тяжелых условиях. Светодиод – прибор твердотельный. Он не имеет стеклянных колб и спиралей, а потому не боится вибрации, ударов и может работать в любом положении. Некритичны полупроводниковые фонари и к температуре окружающей среды – они одинаково эффективны и в жару, и в мороз. Что касается пыли и влаги, то необходимый уровень защиты уличных светодиодных ламп и драйверов питания обеспечивают герметичные корпуса светильников или специальный компаунд, которым заливаются ответственные узлы прибора.
  •  Длительный срок службы. Средний срок службы светодиода на три порядка выше, чем у классической лампы накаливания и составляет около 30 000 часов. Это не только упрощает обслуживание систем уличного освещения (не нужно менять сгоревшие лампы годами), но и позволяет существенно сэкономить бюджет – ведь если не надо менять, то не придется и регулярно докупать.
  •  Простое обслуживание. Современный светодиодный светильник настолько неприхотлив, что практически не требует обслуживания. Будучи правильно установленным, он может служить годами, требуя лишь периодической чистки корпуса и защитного стекла. Дополнительным удобством в плане эксплуатации обладают фонари уличного освещения со сменными светодиодными лампами, замена которых не требует от обслуживающего персонала высокой квалификации.

Единственным же недостатком использования таких приборов является пока еще высокая их стоимость. Но, во-первых, эта проблема частично компенсируется большим сроком службы и экономичностью. Во-вторых, наблюдая за динамикой изменения цен на светодиоды, можно с уверенностью сказать, что этот недостаток исчезнет в ближайшее время.

0%

Для каких целей будет использоваться прожектор?

Освещение приусадебного участка, двора, подъезда, небольшой площадки

Освещение стоянок, площадей, охраняемых объектов

Декоративная подсветка

Объект электрифицирован?

Нет, напряжение на некоторой дистанции от объекта

Да

Выбираем тип прожектора

Тебе подойдет прожектор дальнего действия с углом рассеивания до 20 градусов

Тебе подойдет прожектор заливающего типа с углом рассеивания 40-120 градусов.

Тебе подойдет точечный прожектор малой мощности с углом рассеивания до 45 градусов.

  Перепройти тест!

Предыдущая
ОсвещениеЧто такое индекс цветопередачи и как он измеряется
Следующая
ОсвещениеКак выбрать светодиодные прожектора — их плюсы и минусы

Спасибо, помогло!Не помогло

Какой столб лучше

Все специалисты в один голос утверждают, что идеальное решение, чтобы организовать уличное освещение на столбах, это опоры из металла. Почему?

  • Во-первых, это высокая прочность самого материала, который под действием окружающей среды прослужит в несколько раз дольше.
  • Во-вторых, сечение таких столбов – полый круг, сужающийся к верху. Из всех используемых конструкций данная самая легкая, что увеличивает простоту проведения монтажных работ, а также снижает затраты на сам монтажный процесс.
  • В-третьих, сужение столба к верху дает возможность снизить негативное воздействия ветровых нагрузок.

Из всех металлических конструкций сегодня чаще всего используются опоры из оцинкованной стали длиною 3-12 метров. Их сегодня применяют повсеместно: в парках, на дорогах, в местах скопления людей и транспорта. Столбы освещения под светильник уличный длиною более 12 метров устанавливаются на стадионах, в портах, на вокзалах, на площадях с большой территорией и на больших развязках дорог.

Необходимо отметить, что стальные опоры – это простейшая конструкция, внизу которой приварена подошва в виде круга или прямоугольника, используемая в качестве опоры на фундамент. Сверху располагается конструкция для крепления монтажных кронштейнов. Оцинкованная сталь считается оптимальным вариантом для опор, потому что этот металл хорошо противостоит коррозийным процессам.

Если говорить о фундаменте под металлические столбы для освещения, то необходимо отметить, что его глубина заложения должна быть на 30 см ниже уровня промерзания грунта зимой. При этом верхняя плоскость фундамента должна располагаться:

  • на проезжей части на глубине 1,25 метра;
  • на газонах – 80 см.

Светильник уличный на столб может нести чисто декоративную нагрузку. Поэтому его верхний блок крепления кронштейнов может быть разным. Это могут быть двойные элементы, одинарные, с гусаком, торшерного вида, в виде буквы «Г», с оголовниками и так далее. В этом плане вариантов огромное количество.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Комментарии: 1
  1. Недавно установили дорожку из брусчатки из натурального камня https://stone-prestol.ru/catalog/bruschatka-iz-naturalnogo-kamnya/. Встал вопрос про освещение, ваша статья очень помогла

Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
