Схема подключения проходного выключателя 🔌 своими руками с 2-х и 3-х мест на две лампы

Устройство, контролирующее две группы светильников

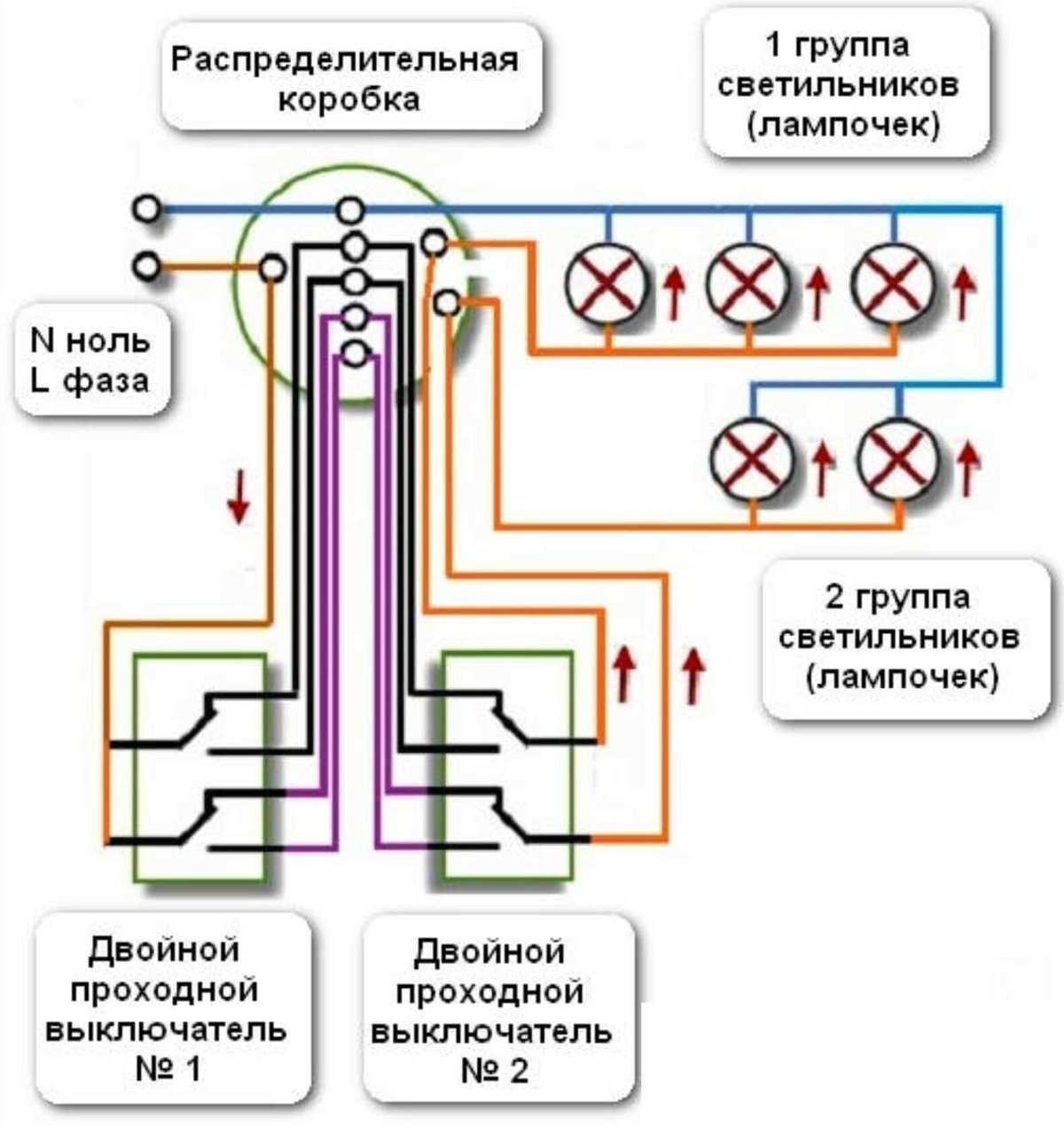

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм Допустимый ток, А Допустимая нагрузка при 220 В, Вт
Медь Алюминий Медь Алюминий
1,5 19 4100
2,5 27 21 5900 4600
4 38 29 8300 6300
6 50 38 11000 8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Ошибки подключения

Параллельное подключение является ошибкой

При самостоятельной коммутации начинающие электрики и домашние мастера часто допускают ряд ошибок:

  1. Неправильное соединение фазы с нулем. Проходной выключатель разрывает только фазу. Неправильную схему без затрагивания проводки проходного выключателя, управляемого с 3 мест, исправляют путем перекоммутации проводов в распредкоробе.
  2. Нарушение последовательности фазы и нуля. О проблеме сигнализируют нерабочие в одном положении выключатели.
  3. Двухклавишник установлен правильно, но не работает. По ошибке был приобретен стандартный переключатель, который при наличии чека заменят в магазине.
  4. Подключение линии на провод с неправильным сечением. Четвертая жила кабеля имеет диаметр, на 1/3 меньше, чем у остальных. Она не подсоединяется к фазе, а только на контур заземления.
  5. Параллельное подключение. При организации промежуточного управления применяют только последовательную схему с пропусканием одной и той же фазы.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

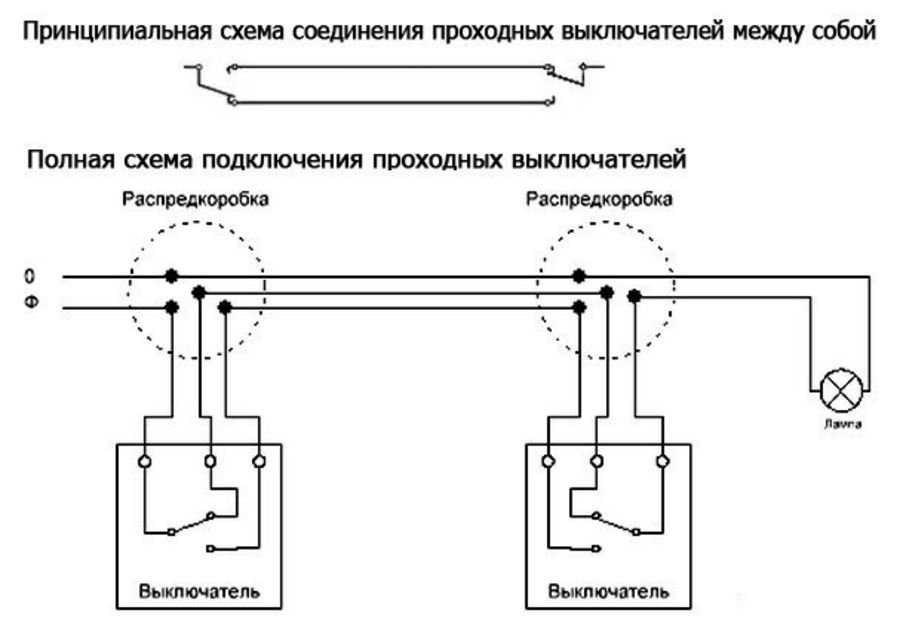

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

  • выполняется зачистка концов проводов от изоляции;
  • при помощи индикатора необходимо определить фазовый провод;
  • при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
  • выполняется соединение проводами между собой нулевых клемм переключателей;
  • подключение отдельного провода второго выключателя к светильнику;
  • в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Советы и рекомендации

Перед приобретением и установкой импульсного реле нелишним будет ознакомиться с наиболее распространенными ошибками, которые могут возникнуть на данном этапе. Опытные мастера, которые занимаются установкой коммутационных систем этого типа, часто советуют придерживаться следующих рекомендаций:

  • Если приобретается электронное реле импульсного типа, то лучше отдать предпочтение моделям, оснащенным таймером. Благодаря наличию этой функции можно задать автоматическое отключение электроэнергии после определенного промежутка времени. Такая функция будет очень полезна для организации освещения на улице, а также в помещениях, которые посещаются часто, но ненадолго.
  • Если планируется устанавливать выключатели (кнопки) с подсветкой, то следует заранее уточнить у продавца возможность работы реле с такими элементами электрической арматуры. Многие ИР очень чувствительны к появлению даже незначительного тока в электрической цепи и наличие резистивного элемента приведет к активации системы. Кроме того, прибор может испортиться, ведь катушка будет находиться постоянно под напряжением.
  • Во время выполнения монтажных работ, все детали по которым движется электрический ток, должны быть хорошо изолированы. Для этой цели можно использовать специальные термоусадочные кембрики, а также ПВХ-изоленту.
  • Если в доме есть маленький ребенок, то лучше установить кнопки для активации реле повыше. Такие изделия хорошо изолированы и практически безопасны во время эксплуатации, но дети часто начинают играть с кнопочками подолгу удерживая их во включенном состоянии. Подобные действия часто приводят к выходу из строя импульсные реле электромеханического типа.
  • Большая часть моделей импульсных реле с катушкой рассчитана на 220 В. Такие изделия очень просто подключить к электрической сети, но если необходимо обеспечить высокий уровень безопасности во влажных помещениях, то следует выбирать модели на 12 или 24 Вольта.
  • Если необходимо установить несколько импульсных реле, которые будут использоваться для выключения различных световых приборов, то следует выбирать модели с центральным управлением. Такое устройство можно принудительно выключить, подав на один из его контактов электрический ток. Следовательно, если соединить с одним выключателем несколько таких элементов, то можно одним нажатием кнопки погасить весь свет в доме.
  • Если нет желания или возможности приобретать новые кнопки для включения света посредством импульсного реле, то можно переделать обычные выключатели. Для этой цели необходимо установить небольшие пружины под клавиши, чтобы после прекращения нажатия они возвращались в исходное положение.
  • При установке большого количества импульсных выключателей, для экономии места, кнопки можно располагать в одном подрозетнике.

Импульсное реле является очень интересным по своей конструкции и функционалу изделием, которое можно и нужно использовать для организации более комфортного управления осветительными приборами. Если будет выбрано качественное устройство, а установка изделия будет осуществлена без ошибок, то такая система прослужит в течение многих лет.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

  • во-первых, все действия необходимо проводить при выключенном электричестве;
  • во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

  1. Отвертки — одна крестовая и одна плоская.
  2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
  3. Индикаторная отвертка.
  4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

  • Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
  • Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
  • В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
  • В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
  • В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
  • Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

  1. опрессовка;
  2. сварка;
  3. спайка;
  4. винтовые соединения;
  5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест
