Установка / подключение биксенона своими руками

Чем отличается биксенон от билинзы?

Биксенон это комплект ксенона с лампой, совмещающей дальний и ближний свет. Биксенон бывает заводской (штатный) и универсальный.

Универсальный биксенон это комплект ксенона (2 блока и 2 лампы), устанавливаемый на штатные места галогеновых ламп с цоколем H4, HB5, H13.

Биксеноновая линза – это часть фары, состоящая из отражателя сферической формы, линзы, лампы, маски и шторки, которая предназначена для формирования свето-теневой границы и фокусировки светового пучка.

В общем, и биксенон и билинзы обеспечат дальний и ближний ксеноновый свет, но биксенон в отличие от билинзы не даст чёткую свето-теневую границу и сфокусированный световой пучок.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

  1. Тип лампы – это может быть ксенон или биксенон;
  2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

  • Блоки розжига – 2 шт.;
  • Ксеноновые лампы – 2 шт.;
  • Крепеж (необходим для проведения установки);
  • Комплект проводов;
  • Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

  1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
  2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
  3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
  4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
  5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
  6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Работа электромагнита биксенона (см. на белый ободок вокруг колбы)

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

  1. Линза.
  2. Подвижная шторка с электромагнитом.
  3. Колодка управления электромагнитом.
  4. Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуЕсть еще один нюанс. Если сгорит биксенон, то покупка его обойдется недешево, а гореть любые лампочки имеют привычку регулярно. В линзе же стоит обычная ксенонка H1 – она намного дешевле. Конечно, придется разориться на линзу, но всего один раз!

Коротко о процессе подсоединения биксенона

Сложность осуществления операции установки биксенона с цоколем H4 своими руками заключается в правильной организации связи между штатными устройствами управления режимами освещения, реле, блоками розжига, двухрежимными газоразрядными лампами высокой яркости. Поставляемая с комплектами Bixenon проводка позволяет довольно быстро и правильно электрифицировать лампы.

Выделяют два типа проводок:

  • автономная, при которой каждая лампа имеет свой канал электроснабжения (может быть как с реле, так и без него);
  • комбинированная – здесь используется одно общее реле, на котором «завязана» система энергообеспечения каждого балласта и, соответственно, лампы.

Большинство производителей придерживаются автономной схемы организации проводки.

После монтажа любой проводки важно проверить корректность работы системы освещения. На невозможность переключения режимов освещения в автономном режиме при автономной проводке чаще влияет направление пропускания диодом тока

Источником света в большинстве автомобилей является лампа с цоколем H4, обеспечивающая ближний и дальний свет. Эта лампа может быть только двухнитевой. Если же идёт речь о переходе на «ксенон», то заменять лампу «H4» надо биксеноновым модулем. Внутри таких модулей размещён один источник света, и менять свою яркость он не может. Проблему решает наличие шторок и электропривода.

Стоит ли менять ксенон на галоген — преимущества и недостатки

Прежде чем решать этот вопрос, выясним, чем ксенон отличается от галогена. В первую очередь принципом работы – он у этих ламп абсолютно разный. Галогенная лампа, по сути, обычная лампочка накаливания. У нее такая же спираль (тело накала), как и у лампочки Ильича. Ток эту спираль раскаляет, и она начинает ярко светиться. От окисления спираль защищает колба, заполненная инертным газом.

Единственное отличие галогенки от обычной: в газ, заполняющий колбу, добавляется галоген – бром или йод. Он «умеет» захватывать испарившиеся молекулы вольфрама и возвращать их обратно на спираль. В результате срок службы прибора увеличивается и позволяет разогреть тело накала до более высокой температуры. Это повышает светоотдачу и делает спектр излучения максимально приближенным к естественному дневному.

Автомобильная галогенная лампа

Ксеноновая же лампочка – это газоразрядный прибор. Она не имеет спирали, а оснащена двумя электродами. При подведении к электродам рабочего напряжения светиться начинает сам газ, которым заполнена колба. Это существенно повышает светоотдачу и экономичность при той же мощности, что и у галогенных источников света.

Автомобильная ксеноновая лампа

Но если ксенон ярче и лучше светит, зачем его менять на галоген? Чтобы разобраться в этом вопросе, определимся с достоинствами и недостатками тех и других приборов.

Достоинства и недостатки галогенных и ксеноновых ламп

Галоген Ксенон
Лампочки можно менять по одной При перегорании одной лампы необходимо менять обе, чтобы сохранить одинаковую светоотдачу фар
Могут работать напрямую от бортовой сети автомобиля Требуется специальный драйвер – высоковольтный преобразователь и система розжига
Простая установка Установка и монтаж достаточно сложны
Не требует дорогой и сложной оптики. Обычно достаточно простой фары с отражателем Требуется специальная оптическая система, предназначенная специально для ламп этого типа
Средняя светоотдача Хорошая светоотдача
Использование галогена разрешено на практически всех современных автомобилях со штатными фарами Установка нештатного ксенона влечет административную ответственность в виде лишения прав сроком до года. Пройти техосмотр невозможно.
Относительно низкая стоимость Неоправданно высокая стоимость, усугубляемая еще и тем, что менять приборы нужно парами и возможны дополнительные расходы при выходе из строя блока розжига

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуИтак, согласно таблице ксенон – сплошные недостатки и проблемы. А вот у галогенок недостаток всего один – более низкая светоотдача. Таким образом, замена ксенона на галоген в большинстве случаев вполне оправдана.

Сравнение стоимости ксеноновых ламп и обычных

Дабы не быть голословными, сравним реальную стоимость галогенных и ксеноновых ламп разных производителей.

Галогенные:

  • Philips HB3 BlueVision 12V 9005BV (1шт.) – 750 руб.;
  • Osram Cool Blue Intense H4 12V 64193CBI-HCB DUO (2 шт.) – 650 руб.;
  • Osram Silverstar H7 12V 64210SV2-01B (1 шт.) – 350 руб.;
  • Osram Original H4 1V2 64193-01B (1 шт.) – 150 руб.

Ксеноновые

  • Philips X-tremeVision Gen 2 D4S, без блока розжига (1 шт.) – 5 300 руб.;
  • Osram XENARC ORIGINAL, 35 Вт, D1S, с блоком розжига (1 шт.) – 3 500 руб.;
  • Philips Xenon Vision 85126VIC1, D2R, без блока розжига (1 шт.) – 2 400 руб.;
  • ClearLight Xenon Premium +150%, без блоков розжига (2 шт.) – 1 690 руб.

Какие галогенные лампы светят, как ксенон

Обычно ксеноновые лампы имеют более холодный, чем у галогенок, свет с синевой. Можно ли получить такой же эффект с галогенной? Оказывается, можно. Достаточно провести небольшой тюнинг – купить галогенную лампочку с синей колбой и маркировкой Blue, примеры таких ламп мы привели выше (Osram Cool Blue Intense, Philips BlueVision и пр.).

Галогенные лампы под ксенон

Поправка для обратной полярности

Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).

Вариант «обратной полярности» показан справа

Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:

Комплект, допускающий два варианта подключения

Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:

  • Если переключение между режимами не работает, меняют полярность диода;
  • Если переключение работает неправильно, устанавливают перемычку.

Других пояснений здесь не требуется. Удачного монтажа!

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

  1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
  2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

Ни для кого не секрет, что в головную оптику с единственной двухнитевой галогеновой лампой, совмещающей в себе ближний и дальний свет, обычный моноксеноновый источник света не может быть установлен. Для таких категорий фар предназначены биксеноновые лампы с соответствующим трехконтактным цоколем H4.

Что такое биксенон?

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

  1. отключение разъёма ДХО, поворотника,
  2. отсоединение колодки от клемм основной лампы,
  3. а также извлечение гидрокорректора.
  4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

  1. Коробку закрывают;
  2. Включают фен (используйте минимальную мощность);
  3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

Видео снятия стекла с блок-фары + советы профессионала

Если доверить подключение профессионалам

Доверив установку ксенона мастерам автосервиса можно избежать поломки дорогостоящего оборудования и травматизма, которые возможны при ошибках в самостоятельной работе.

Как найти хороший сервис?

Многие станции технического обслуживания автомобилей берут повышенную плату за установку ксенона. Для предотвращения финансовых потерь нужно проанализировать цены на соответствующие монтажные работы автосервисов в своем регионе. Найти хороший сервис помогут отзывы автовладельцев, подключивших ксенон в определенной мастерской.

Ориентировочная стоимость работы

Монтаж ксенона на различные модели автомобилей занимает от 40 минут до 2 часов, соответственно различается и цена.

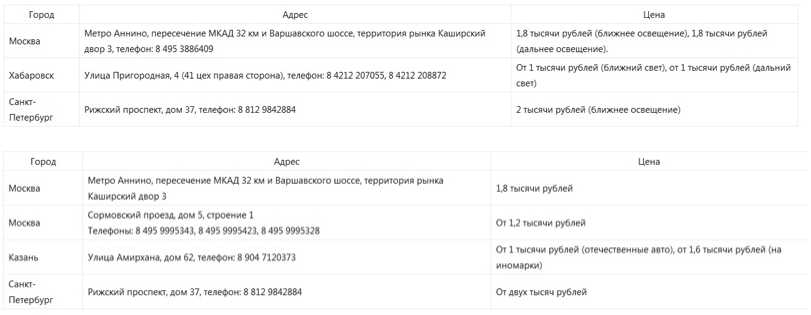

Ориентировочная стоимость работы по установке ксенона в головном освещении и противотуманных фарах в некоторых городах показана в таблицах:

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

  1. отключение разъёма ДХО, поворотника,
  2. отсоединение колодки от клемм основной лампы,
  3. а также извлечение гидрокорректора.
  4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

  1. Коробку закрывают;
  2. Включают фен (используйте минимальную мощность);
  3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.

Видео снятия стекла с блок-фары + советы профессионала

Доработка отражателя под билинзы

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

Какой биксенон лучше

И в заключение пару слов о выборе биксенона

Каким он бывает и какой лучше? Начнем с самого важного параметра – цветовой температуры. Она измеряется в кельвинах (К) и иногда называется температурой свечения

Характеризует оттенок белого света. Чем температура выше, тем в свете больше синих, холодных оттенков. Чем ниже, тем свет теплее, в нем преобладает жёлто-красный.

Какая температура лучше? Оптимальной для фар головного света считается 4 300 К и 5 000 К. Первая характеризуется едва заметным желтоватым оттенком, вторая – белым дневным светом. Обе обеспечивают хорошую видимость и не утомляют. 6 000 К освещает (визуально, конечно, но нас интересует именно это) хуже. Её обычно ставят для красоты. Тем не менее такая температура терпима.

Что касается 8 000К, с таким светом ездить практически невозможно – плохая видимость, быстрая утомляемость. Зато как понтово! Правда, понты закончатся у первого столба или, что ещё хуже, с первой встречной машиной. Желтый (3 000К) подходит лишь для противотуманного света, но для этого существуют ПТФ.

Второй критерий выбора – производитель. Лампочки именитых фирм качественные, но дорогие. Китайский ноунейм (а не сертифицированная продукция нормальных компаний) стоит недорого, но нет гарантии, что он не сгорит при первом включении. А если не сгорит, то не факт, что характеристики безымянных ламп соответствуют заявленным

Лучше обратить внимание на золотую середину – бренды известные, но еще не зазвездившиеся

Ниже мы приведем рейтинг биксеноновых комплектов (2 лампы+2 блока розжига), составленный по отзывам российских автолюбителей.

Рейтинг биксеноновых комплектов

Место Фото Модель Производитель Цоколь Цветовая температура, К Мощность, Вт Световой поток, лм Срок службы, ч Цена, руб. Купить
1 Light Slim Line MTF Light Н13 4 300 35 3 200 2 000 8 300 Я.Маркет
2   SUPER SLIM SHO-ME Н13 4 300 35 2 600 2 000 3 500 Я.Маркет
Aliexpress
3   Digital Ultra Slim APP Н13 4 300 35 2 800 2 000 5 500 Я.Маркет
Aliexpress
4 Slim MTF Light Н13 4 300 35 3 200 3 000 8 500 Я.Маркет
5   SHO-ME H13 SHO-ME Н4 5 000 35 2 600 2 000 4 080 Я.Маркет
6   Silverstone F1 Silverstone Н4 6 000 35 2 600 2 000 2 970 Я.Маркет
7   SUPER SLIM SHO-ME Н13 5 000 35 2 600 2 000 3 500 Я.Маркет
8   ARX-202 Optima Н13 3 000 35 2 400 3 000 5 300 Я.Маркет

Вот и все, что мы хотели рассказать о биксеноне. Теперь вы знаете, что это такое, как работает и чем отличается от обычного ксенона. Надеемся, что после прочтения статьи самостоятельно выбрать и установить биксеноновые лампы на автомобиль для вас не будет проблемой.

Предыдущая
КсенонКак установить и подключить ксенон в машине

Спасибо, помогло!Не помогло

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

  1. отключение разъёма ДХО, поворотника,
  2. отсоединение колодки от клемм основной лампы,
  3. а также извлечение гидрокорректора.
  4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

  1. Коробку закрывают;
  2. Включают фен (используйте минимальную мощность);
  3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

Видео снятия стекла с блок-фары + советы профессионала

Доработка отражателя под билинзы

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

Вывод

Биксенон на ВАЗ 2114 станет отличным решением для тех, кто хотел бы немного улучшить собственный автомобиль. Такие фары окажутся как нельзя кстати, если водитель часто путешествует и поэтому вынужден находиться в пути даже ночью.

Тем, кто ещё задаётся вопросом о том, как поставить ксенон на ВАЗ 2114, следует порекомендовать как можно внимательнее подойти к мерам безопасности. Многие автолюбители игнорируют их, однако в случае проведения монтажа ксенона, это может привести к самым серьёзным последствиям для здоровья человека.

Ксенон – инертный газ, который при контакте с электрическим током начинает ярко светится. Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похожий на дневной, поэтому не так сильно утомляют глаза водителя при длительных поездках, даже если установить ксенон в дальний свет. Также ксеноновые лампы существенно сокращают нагрузку на генератор автомобиля и не ломаются при сотрясениях. Самостоятельная установка ксенона – дело достаточно лёгкое и с ним может справиться любой владелец автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
