Датчик движения для включения света

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Схема датчика движения для освещения

Подключить датчик на движение к светильнику не сложнее, чем обычный выключатель. Именно на таком же принципе действия он и работает. Единственное различие – переключатель нужно постоянно включать и выключать – сенсор действует самостоятельно. Он соединяет цепь, как только видит перемещение объекта в своей зоне видимости, и также разъединяет ее, как только оно прекращается.

Как вариант, параллельно датчику можно установить стандартный выключатель. Он просто будет подводить фазу к люстре по отдельному проводу, независимо от того, есть ли движение в зоне действия устройства или нет. Сенсор перемещения применяется в такой схеме, когда переключатель находится в положении «выключено». С другой стороны, последний позволяет подключить светильник независимо от того, функционирует детектор или нет.

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать

Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.

Что необходимо знать перед тем, как подключить датчик движения к лампочке

Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля

При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы

Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.

На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.

Основное правило: работы проводятся при снятом напряжении.

На что стоит обратить внимание при подключении датчика:

• Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
• Датчик движения для включения света лучше использовать отдельно от общего освещения.
• Подключение осуществляйте по схеме, прилагаемой к датчику движения.
• Загрязнения поверхности датчика могут привести к снижению радиуса обзора.

Порядок проведения монтажных работ — шаг за шагом

Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше. С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см. Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод. От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.

Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.

Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор. Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем. Второй конец от светильника подсоединяем к проводу ноль (синий).

Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.

Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.

Видео подключения датчика движения к прожектору

Источник

Этапы сборки прибора

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением.

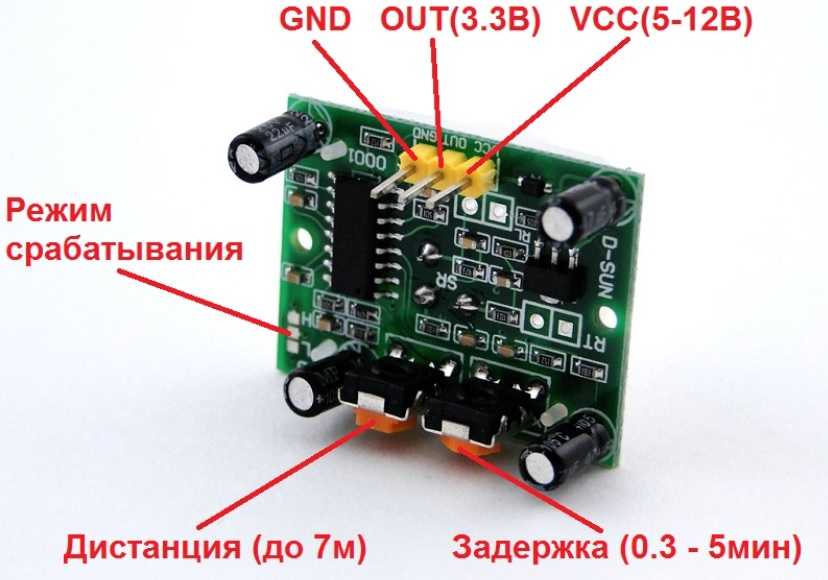

На каждой плате распаян разъем из трех штырьков, VCC 5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе.

Теперь вы знаете, как сделать датчик движения своими руками. Надеемся, предоставленные схемы и видео помогли вам в сборке самодельного сенсора!

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

В предложенной схеме 1 на резистор R1 возлагаются функции коллектора и нагрузки. Настройка рабочей точки осуществляется с его помощью. Оптимальное сопротивление определяют методом подбора.

Для точной настройки значений включения и отключения микроволнового датчика (схема 2) требуется компаратор. Его роль играет тиристор VS1. Он находится под управлением силового реле напряжением 12 В.

Для примера можно использовать алгоритм действий при выборе типового пироэлектрического модуля HC-SR501. Первым переменным резистором настраивают чувствительность. Кроме дистанции (до 7 м), этим параметром можно ограничить размер детектируемых объектов. Вторым регулятором устанавливают необходимое время для задержки управляющего выходного импульса. Положением перемычки устанавливают режим:

• H (по умолчанию) – отсчет времени начинается от момента обнаружения движения;
• L – определение движения обнуляет таймер.

Элементы настройки

Какие могут быть неполадки в работе

К сожалению, даже правильный монтаж не гарантирует безупречной работы. Рассмотрим все вероятностные проблемы в функционировании датчиков движения.

1. Ошибки в подключении фазы и ноля. С одной стороны для функционирования прибора безразлично, где подключён ноль или фаза. Но есть и правила безопасности. Разрыв цепи должен располагаться на жиле, подведённой к фазе. Это так же, как включение патрона для лампочки.

2. Ошибочное срабатывание. Такое вероятно, если сенсоры расположены неправильно: по правилам установка не рекомендована около нагревательных элементов, на улице, если тип устройства не соответствует условиям, а также там, где мешает листва деревьев.

3 Могут помешать блики и сильные воздушные потоки. Блики действуют так же, как и срабатывание из-за попадания на сенсор лучей света. Ветер действует по-другому, но также нарушает работу. Именно поэтому нельзя монтировать прибор на окна, сплит-систему, на улицу под гуляющий сквозняк.

4. Датчик можно монтировать на стену, даже если в паспорте указано, что он потолочный. Но это закономерно приведёт к неправильной работе прибора: указание о местоположении указывается не просто так. Технические характеристики устройства таковы, что угол обзора различается, а это приводит к ошибкам в установке.

5. Беспричинное срабатывание после деактивации происходит тогда, когда на фотореле попадает свет светильника или другого осветительного прибора. Также может помешать правильному функционированию расположение поблизости светильника с лампой накаливания, затухающей не мгновенно. Сенсор улавливает ИК-волны и снова запускает активацию освещения. Вероятно запускание бесконечного цикла включений.

6. Если на датчике движения появляются трещины или чувствительный элемент пачкается, прибор тоже работает неверно. Чувствительной точкой в аппарате является линза Френеля, которая фокусирует ИК-лучи с помощью вогнутых линз. Поэтому датчик всегда должен находиться в чистом и целом виде.

Неполадки в работе или ошибки подключения

Использование датчиков движения для освещения может быть сопряжено со следующими неполадками, вызванными неисправностью оборудования или ошибками в ходе подключения:

• неправильным подводом фазы и нуля – с точки зрения обеспечения безопасности, устройство подключается с разрывом фазного провода, по аналогии с выключателем;
• ложным срабатыванием – если сенсоры расположены неправильно или на них воздействуют непредвиденные факторы в виде теплового излучения, веток деревьев и пр.;
• безосновательным включением сразу после отключения – при направлении на прибор светильника или другого источника света;
• неправильным использованием – при установке настенного прибора на потолок или применении комнатного устройства на открытом воздухе;
• влиянием бликов и воздушных потоков – сквозняк или отражение солнечных лучей может вызвать самопроизвольное срабатывание элемента;
• повреждением или загрязнением чувствительного элемента – в результате снижается чувствительность устройства.

Чтобы избежать неполадок, установкой прибора должен заниматься квалифицированный электрик. Прибор следует проверить перед приобретением, чтобы исключить наличие видимых дефектов. Подключение должно осуществляться строго по схеме.

Использование датчиков автоматического управления освещением позволяет вывести степень домашнего комфорта на новый уровень. Но необходимо правильно подобрать и установить прибор, чтобы исключить возможные неполадки.

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Важные характеристики датчика движения

Перед выбором схемы подключения датчиков движения необходимо ознакомиться с его эксплуатационно-техническими параметрами.

1. Мощность и потребляемое напряжение. Для электросетей отечественного стандарта следует выбирать прибор с показателями в 220 вольт и до 5 ампер. К примеру, в американской сети стандартное напряжение составляет всего 110 вольт. Поэтому прибор, адаптированный для рынка США при подключении к нашей сети просто выйдет из строя.
2. Угол охвата. Лучи расходятся от прибора в форме конуса, под углами от 90 до 180о по горизонтали и 20-30о по вертикали. Чем шире этот угол, тем большую площадь будет отслеживать детектор.
3. Функция «обзор нижней полусферы» защитит от попыток злоумышленника прокрасться под прибором. У таких датчиков имеется дополнительный излучатель, направленный вертикально вниз.
4. Для применения в закрытых сухих помещениях подойдут обычные устройства. Если же планируется установка на улице, или в помещениях с высоким уровнем влажности, следует выбирать модели с герметичным корпусом, не пропускающим пыль и сырость.
