Неоновые лампы

Характеристики и виды неона.

Газоразрядные источники света.

Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.

За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).

Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.

Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.

При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.

Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.

Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.

Гибкий неон.

Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.

Гибкий неон.

Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.

Преимущества гибкого неона перед трубками:

– механическая стойкость;

– водонепроницаемость;

– простота монтажа;

– декоративность;

– низкая цена.

Холодный неон.

Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.

Устройство холодного неона.

Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.

Расцветки холодного неона.

Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.

Неоновые индикаторные лампы.

Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт – лампа ярко светит – в сети 220 В. На вспомогательный катод – гаснет – нужно вмешательство человека.

Индикаторная лампа.

Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.

На что обращать внимание при выборе

При выборе неоновых светильников для подсветки дома необходимо в первую очередь учитывать, где и в каких условиях они будут применяться. От этого будет зависеть не только срок их службы, но и зрительный комфорт восприятия света от них и общий декоративно-практический эффект. В первую очередь важны следующие критерии:

1. Колбы неоновых трубок достаточно хрупки, поэтому их нужно устанавливать так, чтобы их не могли непредвиденно разбить.
2. В ванной комнате лампы лучше устанавливать подальше от воды – например, вблизи потолка.
3. Цвет и яркость светильника напрямую зависит от места монтажа – для спальной лучше подобрать спокойные тона, а для гостиной – яркие.
4. Для размещения вблизи пола лампы должны иметь надежную защиту от повышенной влажности и механического повреждения.

По цвету, яркости и месту расположения неоновые лампы должны выбираться так, чтобы создаваемая ими подсветка гармонизировала с оформлением интерьера и дополняла основное освещение.

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения. Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Монтаж 1 клавишного выключателя с подсветкой

Как выбрать?

Если вы решили купить неоновую лампу, следует определиться, для какой цели она вам необходима. Подобные источники света могут использоваться в разных сферах:

• в качестве тюнинга для автомобилей;
• в области декоративной подсветки интерьера;
• при создании световых надписей, вывесок и подписей;
• для освещения витрин, сооружений, мостов и театральных афиш;
• для оформления ландшафтного дизайна.

Также следует учитывать напряжение сети (127-220 В), принимать во внимание напряжение во время появления электроразряда (60-550 В) и по допускаемому наивысшему значению тока (0,2-30 Ма). Зная данные характеристики, вы сможете выбрать наиболее подходящий тип ламп

Помимо неоновой лампы, в продаже присутствует неоновая лента, которая называется гибкий неон. Она выглядит как светодиодная гирлянда в 12 Вольт, которая запаяна в ПВХ-трубку. Существуют однотонные и разноцветные варианты.

Сравнение светодиодной ленты с неоном.

Светодиодные ленты.

Газоразрядные лампы по сравнению со светодиодными лентами имеют несколько преимуществ:

• мягкость света (светодиодный – очень резкий, контрастный);
• равномерность (светодиодные источники света светят точками);
• возможность выгибания неона в любом направлении (светодиодная лента гнется только в одном);
• малый разогрев или его полное отсутствие.

Однако, светодиодная лента потребляет меньше электричества и дает возможность использовать большее количество цветов. Также она экологически безопасна, тогда как газоразрядные источники света могут содержать пары ртути.

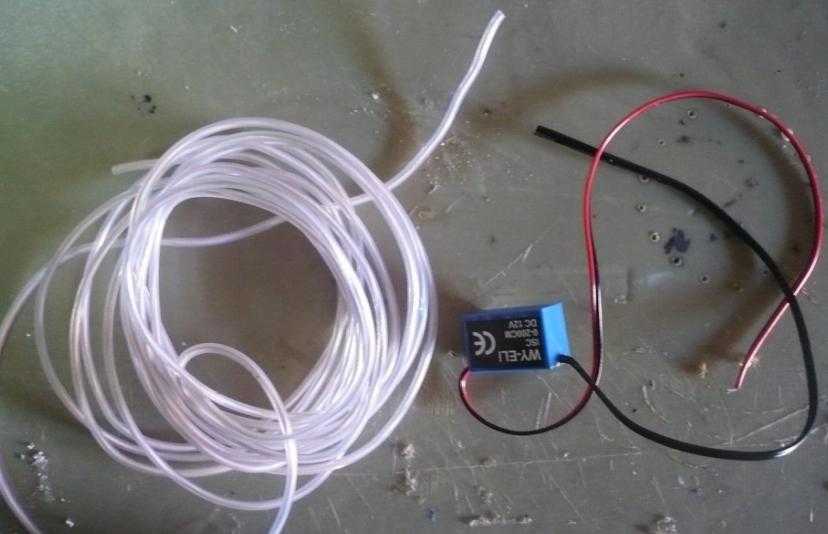

Источники питания

Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.

Модели работающие от USB порта питаются от напряжения 5В. Их спокойно подключают как от компьютера, так и от портативного Power Bank.

Гибкие материалы: Гибкий плинтус — виды, характеристики, монтаж своими руками

к 12-ти вольтовым средней мощности — от 4-х до 20-ти метров

от более мощных можно подключать до 30м

К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк — результат работы схемы по повышению частоты и просто так его не устранишь.

Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.

Применение неоновых источников света

Ошибочно считать, что неоновые приборы – это только элементы декоративного оформления и рекламных вывесок. На самом деле они используются уже более века, причем в самых различных сферах.

Например, до появления светодиодов именно неоновые источники света применялись в качестве индикаторов напряжения стандартной сети 220 В.

Сейчас также можно встретить миниатюрные лампочки, которые часто используют для сборки всевозможных схем бытового характера. Плюсы ощутимы: минимальный ток потребления, надежность и экономичность по сравнению с лампами накаливания

Лампы больших размеров оснащены стандартными цоколями E14 и E27 и предназначены для патронов, которые применяются и в быту. Чтобы прибор мог светить и работать от сети 220 В, в корпус встроен резистор.

В прошлом веке подобные лампы использовались в качестве ночников, но реализовывались вместе со светильниками. Сейчас производство в России прикрыто, но китайцы продолжают выпускать похожую продукцию.

Газоразрядные лампы Бализор применяют для подсветки высоковольтных линий. Их особенность заключается в том, что питание подается напрямую, от кабеля, на котором они держатся

Еще несколько сфер применения неоновых устройств:

• выпуск пробников-индикаторов для выявления переменного напряжения в фазе;
• использование в стробоскопе;
• в качестве порогового или активного элемента в генерирующих устройствах;
• как защитный элемент в телефонных сетях.

Знакомое современному человеку использование – рекламная отрасль. Улицы мегаполисов переливаются всеми цветами радуги, из стеклянных трубок с ярким свечением изготавливают буквы, логотипы, контуры, подсветки и другие бросающиеся в глаза элементы рекламы.

Галерея изображений

Фото из

Оформление светодиодными или люминесцентными лампами не сравнится по яркости и броскости с неоновым дизайном

Если сравнивать с люминесцентными приборами, то неоновые «живут» гораздо дольше. Даже в условиях улицы они функционируют до 10 лет

Лампы открытого и закрытого типа хорошо переносят атмосферные осадки и перепады температуры, функционируют в пределах от -35ºС до +50ºС

На фабриках и в мастерских разрабатывают новые модели наружной рекламы, совмещая использование различных газов и люминофоров

Насыщенность и «густота» неонового света

Долговечность неоновых трубок и лент

Широкий температурный диапазон освещения

Совмещение различных технологий изготовления

Прекрасный образец применения неонового освещения – американский Лас-Вегас и другие места, связанные с индустрией развлечения. Разноцветными огнями усыпаны ночные клубы, казино, театры, кафе и гостиницы.

Примеры в интерьере

Неоновое освещение способно гармонично сочетаться с интерьером вашего дома. Как правило, такой способ используют в следующих случаях:

• в натяжном, подвесном либо многоуровневом потолке;
• для освещения молдинга;
• в роли осветительного прибора стен и колонн;
• для акцента пола, стен, ступеней и подиумов;
• могут использоваться в светильниках;
• для декора ниш и различных перегородок.

Потолок

Вы можете украсить потолок в своей квартире при помощи неонового освещения

Такое дополнение способно хорошо акцентировать внимание на разнообразные конструкции потолка, его необычные формы наряду с выступами и уровнями. Если вы решили воспользоваться щелевой подсветкой (данный способ подразумевает видимость света без визуализации самих ламп), можно зрительно увеличить площадь помещения, получив «парение» потолка и его отдельных элементов

Такой варрант будет безупречен для небольших помещений.

В роли ключевого осветительного элемента можно применить неоновые светильники с необходимым цветом и оттенком. В роли вспомогательного освещения применяется подсветка бокового типа. Подобный дизайн будет гармонично смотреться только с идеально ровным покрытием без дефектов.

Для спальни рекомендуется подбирать неяркую подсветку

Обратите внимание на лунный свет, светло-сиреневые оттенки. Интерьер помещения должен подталкивать к мыслям об отдыхе ко сну

Пол

Некоторые квартиры могут похвастаться освещенным полом. Подобное решение эффектно смотрится в паре с карнизной и потолочной подсветкой. При помощи такого осветительного решения вы можете произвести зонирование помещения, подчеркнуть периметр пола и выделить разнообразные формы геометрических фигур.

Активно применяется щелевая подсветка с эффектом «парения». Она устанавливается по всему периметру пола.

Когда вы занимаетесь оснащением половой подсветки, обратите внимание на меры предосторожности. Каждая лампа должна качественно защищаться от влажности и механических воздействий. Для таких целей подходят неоны с повышенным уровнем защиты

Отдавайте предпочтение лампочкам с умеренной яркостью. Некоторые люди используют напольную подсветку в качестве ориентира в неосвещенной комнате, поэтому яркие варианты будут слепить и мешать

Для таких целей подходят неоны с повышенным уровнем защиты. Отдавайте предпочтение лампочкам с умеренной яркостью. Некоторые люди используют напольную подсветку в качестве ориентира в неосвещенной комнате, поэтому яркие варианты будут слепить и мешать.

В ванной комнате использовать на полу неоновые лампы нежелательно, потому что в данном помещении присутствует вероятность контакта с водой. В спальне также такой вариант неуместен, так как напольное освещение располагается ближе к уровню глаз, мешая расслабиться.

Карниз

Освещение карниза следует выбирать в качестве вспомогательного элемента. В паре с основным светом вы получите яркий и торжественный интерьер, который будет оптимален для гостиной комнаты, где домочадцы часто собираются вечерами.

Можно использовать такой тип света и в спальной комнате, но часто люди предпочитают включать лампы отдельно.

Открытые неоновые лампы, расположенные по периметру карниза, смогут создать торжественную атмосферу, которая гармонично сочетается с современными интерьерами.

Возможна и художественная подсветка на стенах. Многих людей привлекает присутствие на них различных геометрических форм и изображений. Если в комнате присутствуют фотообои, можно использовать неоны на определенном элементе, что придаст помещению пикантность и шарм. К примеру, можно установить неоновое освещение на мосту. Данный способ оживит картинку.

Можно оборудовать неонами кухонные гарнитуры, шкафы, столы и мягкую мебель.

Предметы декора и аксессуары также можно дополнить подсветкой. К таким элементам относятся зеркала, фоторамки, горшки для растений и различные ниши.

Не стоит забывать про функциональную возможность неонов, которая присутствует при подсветке лестницы, вещевых ящиков.

Ели вы хотите применить в своем интерьере освещение из неоновых ламп, обратитесь за помощью к дизайнерам. Специалист сможет грамотно подобрать оттенки, яркость, которые сочетаются с общим стилем помещения. При правильном подборе подсветки можно создать максимально гармоничный дизайн.

Виды неона

Любую светящуюся цветную трубку, иногда изогнутую необходимым образом ошибочно называют неонкой. Однако в классическом виде такая лампа изготавливается из стеклянной колбы, заполненной инертным неоном, с двумя-тремя электродами на концах. Индикаторные лампочки по размеру бывают меньше LED-элемента, а газоразрядные трубки достигают десяти метров в длину и 20 мм в диаметре.

При изготовлении колбы ей придают необходимую форму, нагревая стекло на газовой горелке, заполняют неоном, добавляют несколько капель ртути для яркости свечения. Устройство неустойчиво к механическим воздействиям, а его утилизация требует специальных мер безопасности, связанных с токсичностью паров ртути. Однако простота устройства ограничивает его долговечность только целостностью колбы, составом электродов, а также исправностью пусковых элементов. В классической неонке буквально нечему перегорать, поэтому их корректная работа может продолжаться в беспрерывном режиме до 80 000 часов.

Гибкий

Сложность эксплуатации стеклянных ламп привела к изобретению альтернативных технологий, имитирующих неоновую подсветку. В качестве замены стали популярны светодиодные ленты, вмонтированные в поливинилхлоридные или силиконовые полоски, рассеивающие лучи лампочек таким образом, чтобы свет распределялся равномерно по поверхности полосы. Так называемый гибкий неон:

• прост в монтаже — устанавливается в специальные крепления или пазы с изгибом в 180° и диаметром изгиба в 10 мм;
• механически устойчив и герметичен;
• доступен;
• экономичен в плане энергопотребления — полоска длинной 50 см запитывается от обычного USB-разъема с напряжением в 3-4 вольта.

Монтаж LED-flex на панель при помощи кронштейнов.

Холодный

Разновидность гибкого неона, но технологически выполнен по другому принципу. В качестве источника света используется люминофор, которым покрывается гибкий медный провод. Поверх слоя люминофора и прозрачного диэлектрика наматывается тонкая медная проволока по спирали. Вся конструкция имеет прозрачную пластиковую оболочку. Спираль со стержнем работают по принципу магнитной катушки, и именно магнитное поле возбуждает свечение люминофора.

Одна из схем устройства люминофорной нити.

Работа холодного неона возможна при подключении к сети через специальные инверторы, выдающие ток частотой до 6000 Гц. Сама лампа представляет собой гибкий, прочный и герметичный шнур с различным цветом свечения в зависимости от типа люминофора.

Характерная особенность холодного неона — полное отсутствие нагревания нити во время продолжительной работы. Единственный недостаток технологии в том, что при частых остроугольных перегибах по малому диаметру покрытие из люминофора нарушается с образованием затемненных зон на проводе.

Разнообразие светящихся шнуров.

Неон во всевозможных стилях интерьера

Классические неоновые лампы устанавливаются на стены и предметы интерьера, обеспечивая подсветку или выделение различных зон в комнатах. Изделия могут применяться в домашних или профессиональных фотостудиях, обеспечивая разноцветное освещение снимаемых объектов. Гибкие ленты отличаются простотой монтажа и могут устанавливаться в нишах и на кромке мебели. Разноцветный световой поток позволяет придать предметам интерьера необычные цветовые оттенки (например, мягкой мебели или столам).

При оформлении помещений лампы неонового типа хаотично крепят на поверхности стены, формируя разноцветный орнамент. Некоторые владельцы обрамляют эластичной лентой кромки ступеней или пороги, что позволяет видеть препятствия без активации основного освещения в квартире. Допускается установка подсветки снаружи дома (например, в оконных проемах или по кромке скатов крыши). Фоновая разноцветная подсветка придает постройке праздничный вид, а блок управления позволяет автоматически менять яркость.

Как сделать неоновое освещение в комнате

Торцы неонового шланга нужно правильно обрабатывать.

Монтаж этого типа подсветки отличается от других вариантов, поэтому надо разобраться в его особенностях. Электролюминесцентные устройства, к которым относится неон, работают за счет переменного тока с высокой частотой. Так как частота тока в бытовых сетях не превышает 50 герц, а для нормальной работы неона нужно как минимум 2 килогерца, при подключении всегда устанавливается повышающий преобразователь напряжения. Подключать систему надо по такой инструкции:

Выбрать неоновую трубку подходящего цвета и длины. Если приобретен кусок, который надо разрезать на несколько частей, это лучше сделать заранее.

На один конец установить заглушку, если ее нет, используют герметик, которым надо аккуратно заделать торец. Продолжать работу стоит после высыхания герметизирующего состава.

При выборе инвертора исходить из потребляемой мощности, при этом преобразователь должен иметь небольшой запас, чтобы оборудование не работало под высокой нагрузкой постоянно.
Перед подключением второго конца аккуратно снять наружную оболочку примерно на 10 мм

При этом важно не повредить тонкие медные жилы, которые находятся под изоляцией, так как это первый контакт, к которому нужно присоединяться.

На средней токопроводящей части необходимо убрать люминофор с поверхности, а потом зачистить ее до медного блеска. Если используется коннектор, нужно зачистить концы проводов на нем примерно на сантиметр.
Соединять контакты надо паяльником, сначала присоединить один из проводов коннектора к средней жиле

Важно делать все надежно, чтобы крепление хорошо держалось.

Второй провод припаивается к тонким внешним проводкам, их можно соединить для упрощения работы.

После окончания пайки надеть кусок термоусадочной трубки и прогреть ее, чтобы соединение было заизолировано.
Подсветку закрепить в выбранном месте, чтобы она нормально держалась, способ монтажа подбирать по ситуации.

Видеоурок: как сделать неоновую подсветку плинтуса.

Сделать неоновый свет в квартире несложно, если подобрать качественные комплектующие и разобраться с особенностями монтажа. Главное – использовать трансформатор с подходящими характеристиками и надежно припаивать контакты.

Применение неоновых лент

Необходимо отметить, что на рынке неоновых осветительных приборов вы также можете встретить неоновые ленты или, как еще их принято называть, – гибкий неон. Они являются светодиодной гирляндой, запаянной в трубку из ПВХ. Гибкие неоны разделяют на разноцветные и монотонные. Их производят из ПВХ-трубок высокого качества, они могут быть как прозрачные, так и матовые. Одноцветные варианты изготавливаются из матовой трубки.

Неоновая лента

Лента, в сравнении с лампочкой, обладает многочисленными преимуществами, среди которых стоит отметить:

• отсутствует риск нанесения механического повреждения. Стеклянные светильники очень часто бьются, поэтому они могут быть весьма опасными, в частности, в том случае, если вы ими хотите обустроить детскую. А вот у ленты нет такого недостатка;
• гидроизолированность;
• можно воспользоваться RGB-технологией;
• лента гибкая, что дает возможность монтировать ее практически в любое помещение либо снаружи постройки. В итоге подсветка оказывается довольно мобильной;
• лента обойдется дешевле, если сравнивать со светодиодным вариантом. Светодиодные ленты не во всех случаях отличная покупка.

Неоновые ленты довольно востребованы, и со временем могут даже вытеснить с рынка некоторые типы осветительных приборов. Они имеют довольно широкий диапазон света, по этой причине получили большое применение в разных сферах.

Применение неоновых осветительных приборов в интерьере

Неоновые лампы производства СССР и России[править | править код]

Неоновые лампы производства СССР и России представлены широким ассортиментом приборов, в том числе специального применения, имеющих различные габариты, характеристики, форму электродов: ВМН-1, ВМН-2, ИН-3, ИН-3А, ИН-25, ИН-28, ИН-29, ИНС-1, ИФ-1, МН-3, МН-4, МН-6, МН-7, МН-11, МН-15, 95СГ-9, ТН-0,2-2, ТН-0,3, ТН-0,3-3, ТН-0,5, ТН-0,9, ТН-1, ТН-20, ТН-30, ТН-30-1, ТН-30-2М, ТНИ-1,5Д, ТМН-2, ТНУ-2, УВН (ТНУВ), а также многочисленным семейством люминофорных ламп серии ТЛ.

Среди ламп специального применения следует отметить:

• ВМН-1, ВМН-2 — волномерные неоновые лампы.
• ИН-3 — лампа бокового свечения с направлением светового потока в одну сторону.
• ИН-6 — управляемая трёхэлектродная неоновая лампа. Тиратроном не является, имеет несколько иной принцип действия. Разряд в ней зажжён постоянно, но, в зависимости от управляющего напряжения, перескакивает то на индикаторный, то на вспомогательный катод. Управляется такая лампа отрицательным напряжением величиной в несколько В, подаваемым на индикаторный катод. Электроды лампы расположены таким образом, что когда разряд горит на индикаторном катоде, он хорошо заметен оператору, когда на вспомогательном — нет.
• ИН-21 — лампа, способная без отрицательных для себя последствий выдерживать высокую температуру, и потому применяющаяся в электроплитах, в частности, модели «Электра-1001». Имеет электроды, выполненные в форме полукругов, отличается высокой эстетичностью.
• ИН-25 — неоновая лампа с уменьшенным отношением диаметра баллона к диаметру светящегося пятна, для матричных табло с улучшенными эргономическими показателями.
• ИН-28 — трёхэлектродные неоновые лампы с гибкими выводами, имеющие срок службы не менее 5000 часов, несмотря на значительный ток разряда (до 15,6 мА). Применяются в метрополитене в качестве единичных элементов надтоннельных табло системы ЭСИЧ.
• ИФ-1 — индикатор ультрафиолетового излучения, в частности, для датчиков пламени. Принцип действия неизвестен, по всей видимости, на лампу подают напряжение чуть ниже напряжения зажигания, а при наличии излучения она зажигается.
• МН-3 — лампа с пониженным напряжением горения (около 40 В). Электроды изготовлены из чистого железа, молибдена, никеля. Катоды покрыты тонкой пленкой бария, кальция или цезия для снижения напряжения горения. Дополнительным ионизирующим фактором выступает таблетка радиоактивного материала, прикрепленная к внешнему электроду.
• УВН (по новой системе обозначений — ТНУВ, а название УВН перешло к прибору, в котором она применена) — лампа с сужением в середине колбы для увеличения напряжений зажигания и горения, предназначена для указателей высокого напряжения.

Обозначения отечественных люминофорных неоновых ламп состоят из букв ТЛ, буквы, означающей цвет свечения (О — оранжевый, Г — синий, З — зелёный, Ж — жёлтый), числа, характеризующего номинальный ток разряда в мА, и числа, характеризующего напряжение зажигания в сотнях вольт. Например, ТЛО-1-1 — лампа оранжевого свечения на ток в 1 мА с напряжением зажигания в 100 В. По другой версии, первая цифра обозначает типоразмер: 1 — баллон малого диаметра, цоколь E10 либо Ba9s, 3 — баллон большого диаметра, цоколь Ba15s, а вторая — код напряжения зажигания: 1 — 145 В, 2 — 185 В, номинальный ток же во всех случаях одинаков и составляет 1,3 мА. Долговечность этих ламп при номинальном токе меньше, чем у ламп без люминофора: 2000 часов, продление их срока службы возможно тем же способом, что и для обычных неоновых ламп — уменьшением тока.

Неоновые лампы: принцип работы и специфика декоративного освещения

• Создание цветовых эффектов в системах освещения стало возможным при использовании таких источников света, как неоновые лампы, которые относятся к газоразрядным и могут быть наполнены не только неоном, но и другими газами.
• Они активно применяются дизайнерами, рекламщиками и оформителями, кроме того, ценятся и специалистами в сфере освещения за надежность и продолжительный срок службы.
• В этом материале мы разберемся в конструкционных особенностях неоновых источников освещения, расскажем о их достоинствах и недостатках, а также о том, как украсить интерьер с их помощью.

Конструкция и принцип действия

Внешне лампа напоминает обычный люминесцентный прибор – это стеклянная трубка, но наполненная не аргоном с капелькой ртути, а неоном или другим инертным газом. Выбор газа как раз и влияет на цвет свечения, а процесс его закачивания в трубку происходит под низким давлением.

Форма трубки является наиболее удобной конструкцией, работающей по следующей схеме. С двух сторон присоединяются электроды, на которые затем подается напряжение. Под воздействием напряжения атомы газа расстаются с минусовыми электродами и приобретают положительный заряд.

Положительно заряженные атомы движутся к минусовому полюсу-электроду, а отрицательно заряженные электроны к плюсовому. Заряженные атомы газа и отделившиеся от них электроны называются плазмой, они-то и формируют электрическую цепь неоновой трубки.

Чтобы освободить полость стеклянной трубки от воздуха и выжечь лишние вещества, на производстве используют вакуумно-термические аппараты.

С их же помощью закачивают один из благородных газов

Если внимательно присмотреться к разным типам неоновых лампочек, то можно заметить разницу: одни из них имеют ровное, спокойное свечение, другие светят максимально ярко.

Лампы, наполненные инертным газом, одинаково хорошо функционируют от переменного и постоянного тока. Однако второй вариант будет выглядеть неполноценно, так как область освещения сконцентрируется вокруг одного электрода. По этой причине для подключения приборов используют именно переменный ток, при этом значение напряжение должно быть большим – до 15 000 В.

Варианты свечения газоразрядных ламп. Источники света, излучающие цветные лучи от свечения газа, а не покрытия стеклянных трубок, еще называют газосветными.

Предположим, у люминесцентных ламп оттенок света возникает из-за люминофорного напыления

Чтобы увеличить стандартное напряжение до необходимого значения, применяют трансформатор.

Обязательный этап изготовления неоновых светильников – продолжительное тестирование. Для этого устройства подключают к напряжению на 12 или более часов, после чего выявляют недостатки. За этот период ртутные пары смешиваются с газом и равномерно распределяются внутри трубки, а напряжение стабилизируется.

Цветовое разнообразие газосветных ламп

Диапазон цветов у неоновых устройств действительно велик. Оттенки зависят и от выбранного газа, от состава нанесенного на стекло вещества и от газовой добавки к благородному наполнению трубки. Они могут менять интенсивность от нестабильности силы тока. Электроны атомов инертных газов при отделении высвобождают энергию, от которой зависит длина световой волны, а следовательно, и цвет.

Вопреки расхожему мнению, по которому неоновые лампы светятся голубым или сиреневым светом, приборы с неоновым наполнением имеют красное или оранжевое свечение. Кстати, для увеличения яркости красных ламп пары ртути не нужны – свет и так насыщенный

Если использовать в трубках чистые инертные газы, то они буду выдавать следующие цвета:

• гелий – розовый;
• криптон – зеленый;
• аргон – сиреневый или синий.

Можно получить и другие цвета. Для этого смешивают различные газы, меняют их пропорции, наносят люминофоры с внутренней стороны на стекло. Например, применяя в качестве покрытых люминофором трубок криптон, можно получить широкую гамму желтых оттенков.

Плотность и частота электрического тока также могут влиять на изменение цвета. Если взять в качестве примера неоновую лампу, то при уменьшении плотности тока свечение станет оранжевым, а при ее увеличение перейдет в синий сегмент спектра свечения.

Похожее свечение и у ультрафиолетовой подсветки, которую часто используют в ночных клубах и дискотеках

Чтобы эффект ультрафиолетовых ламп присутствовал у газоразрядных приборов, их заполняют ксеноном или криптоном. Иногда используют их смеси в различных пропорциях и микс с аргоном.
